金属管浮子流量计
01
概述
金属管浮子流量计（金属管转子流量计）是工业自动化过程控制中常用的一种变面积流量测量仪
表。它具有体积小，检测范围大，使用方便等特点，它可用来测量液体、气体以及蒸汽的量，特别
适宜低流速小流量的测量。
多年来，金属管浮子流量计以其优良性能和可靠性，以及较好的性能价格比，在石化、钢铁、电
力、冶金、轻工、食品、制药、水处理等行业得到了广泛的应用。
本手册面向专业技术人员，适用于金属管浮子流量计的设计选型，也可用于最终用户在使用时的参考。
手册分别介绍了本系列金属管浮子流量计的工作原理、功能特点、技术参数、仪表类型及外形、流
量计算、接线方法和安装、维护等。
本手册只针对本系列金属管浮子流量计的设计选型和使用，同时厂家保留某些技术参数改进而不预
先通知的权利。
02
测量原理
本系列金属管浮子流量计主要由两大部分组成：传感器和指示器。传感
主要由连接法兰、测量锥管、浮子和上下导向器组成；指示器主要由壳
体、磁传动系统、刻度盘和电远传系统组成。
在垂直的锥形测量管内，有一可上下移动的测量部件——浮子（图
1），当流体自下而上通过锥形管时，浮子受到流体的作用力，沿锥形
管向上移动。当流体的流量增大时，浮子的位移量增大；反之，流体
的流量减少时，浮子的位移量变小。也就是说，流体流量的大小，决定
了浮子在测量管中的位置，从而决定了浮子和锥形管之间环形面积的大
小。
当流体的流量保持在一个恒定的流量Q时，浮子也处于一动平衡状态，
停留在锥形管中的一位置h，此时，浮子和锥形管之间的环形面积保持
恒定。
浮子受到三个力的作用：浮子的重力G，浮子受到的浮力F，浮子受到
玻璃转子流量计
安
装
使
用
说
明YOUFU
佑富自动世过程测量仪表替代进口产品的理想选择
读数位置
球形浮子 带锐边圆柱形浮子 读数位置
丄读图一 玻璃转子流量计（以下简称流量计）可广泛用于微量检测分析、化工、环保、医疗、轻工、食品、科研等部门，可为各种分析仪器、环保、医疗设备及其它科学试验装置配套。流量计测量单相非脉动流（液体或气体）的流量，具有调节灵敏、结构轻巧，外形美观、安装简单、维修方便等特点。
原理与结构
流量计主要由一根自下而上扩大的垂直锥管和一只随流体流量大小可以上下移动的浮子所组成。当浮子处于平衡。稳定在某一高度位置上时，锥管上的刻度指示流过流量计的流体流量值。流量计中浮子读数位置按图一所示。
流量计LZB系列和LZJ系列，前者锥管为光滑内壁，后者锥管有三条导向的凸筋。通径DN10以下的流量计，采用软管连接，并配有针状流量调节阀；通径DN15以上的流量计采用法兰连接（JB78-59）。流量计的外形示意如图2,外形与连接尺寸见表1。主要规格参数表2。L.ZB（）WB系列，系带针阀结构，针阀可根据用户需要，置于流量计上正面或上顶面。
WB型外形示意如图3,连接尺寸见表3. YOUFU
馆富自动怕过程测量仪表替代进口产品的理想选择
图二图三
通径 尺寸（
()
E 连接方法
4
0 X（正面） 软管
6
0 X（正面） 软管
0 X（正面） 软管
0 0
0 0 法兰
0 0
0 0 法兰
0 0
0 0 法兰
0 0
0 0 法兰
0 0
0 0 法兰
0 0
0 0 法兰 YOUFU
佑富自动世过程测量仪表替代进口产品的理想选择
主要规格参数
通径
(mm) 型号 测量范围 精度等级 允许被测流体状况
水 空气（°C,） 温度（C） 压力（
升时
升时
升时 升时
升时
升时
升时
升时
升时 升时
升时
升时
升时
万丰测控 流量仪表
Email：js211600@ / ■概述
LZ型系列金属管浮子流量计,采用可变面积式测量原理，应用现代高技术手段及元器件，生产的金属管浮子流量计。流量计主要由三大基本部分组成：1、测量管体；2、锥形浮子；3、指示器。浮子的位移量与流量的大小成比例，通过磁耦合系统，以不接触方式，将浮子位移量传给指示器指示出流量的大小。也可配装不同的转换器，将流量值转换成标准如4-20mA电远传信号，实现远距离显示、记录、积算和控制等功能。
LZ型系列金属管浮子流量计，适用于测量液体、气体。在测量管的设计上针对不同的管道条件、特殊流体的测量要求，配置了多种结构型式的测量管，如保温夹套型、带阻尼器型等。除了标准的可选外，还可以为用户进行特殊设计，如高压型、高温型等，最大限度的满足用户的要求。
LZ型系列金属管浮子流量计，在指示器的设计上可以为各种应用场合提供可靠适用的功能组合。如现场指针指示，LCD显示瞬时和累积流量等，在指示器供电选择方面有电池供电、24VDC供电、220VAC供电，方便用户现场情况进行选择。
LZ型系列金属管浮子流量计，以其结构简单，使用寿命长、线性刻度、可用于测量液体和气体等优点而得到广泛应用，诸如石油、化工、发电厂、食品工业、制药工业、水处理工业以及其它工业域。
■技术参数：
仪表型号 LZ系列金属管浮子流量计
测量范围 （100%点值）从流量表选择

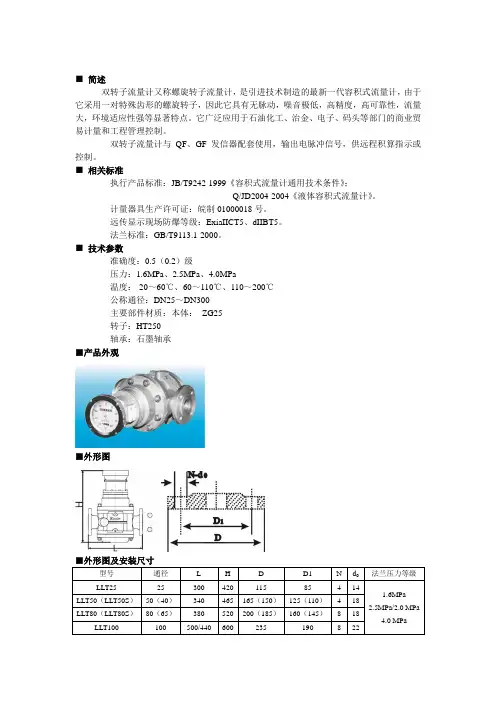

■ 简述
双转子流量计又称螺旋转子流量计，是引进技术制造的最新一代容积式流量计，由于它采用一对特殊齿形的螺旋转子，因此它具有无脉动，噪音极低，高精度，高可靠性，流量大，环境适应性强等显著特点。它广泛应用于石油化工、治金、电子、码头等部门的商业贸易计量和工程管理控制。
双转子流量计与QF、GF发信器配套使用，输出电脉冲信号，供远程积算指示或控制。
■ 相关标准
执行产品标准：JB/T9242-1999《容积式流量计通用技术条件》；
Q/JD2004-2004《液体容积式流量计》。
计量器具生产许可证：皖制01000018号。
远传显示现场防爆等级：ExiaIICT5、dIIBT5。
法兰标准：GB/T9113.1-2000。
■ 技术参数
准确度：0.5（0.2）级
压力：1.6MPa、2.5MPa、4.0MPa
温度：-20～60℃、60～110℃、110～200℃
公称通径：DN25～DN300
主要部件材质：本体： ZG25
转子：HT250
轴承：石墨轴承
■产品外观
■外形图
■外形图及安装尺寸
型号 通径 L H D D1 N d0 法兰压力等级
LLT25 25 300 420 115 85 4 14 1.6MPa
2.5MPa/2.0 MPa
4.0 MPa LLT50（LLT50S） 50（40） 340 465 165（150） 125（110） 4 18
LLT80（LLT80S） 80（65） 380 520 200（185） 160（145） 8 18
LLT100 100 500/440 600 235 190 8 22 LLT150 150 540/500 680 300 250 8 26
