纳米脱钙骨基质的制备及其性能检测
- 格式:doc
- 大小:33.00 KB
- 文档页数:8
新型脱细胞骨基质材料的制备及理化评估杨强;许文静;卢世璧;彭江;夏群;马信龙;徐宝山;郭全义;汪爱媛;赵斌;张莉【摘要】BACKGROUND: Natural bone acellular cells have many inadequacies.OBJECTIVE: To fabricate and characterize a novel acellular bone matrix scaffold for bone tissue engineering, and to detect itsphysical and chemical properties.METHODS: Bone column was prepared using canine bone cancellous bone from the femoral head, washed with high-pressurewater gun, and decellularized using TritonX-100 and sodium deoxycholatethe. The scaffold was investigated by histologicalstaining, scanning electronic microscope observation, Micro -CT and biomechanical analysis.RESULTS AND CONCLUSION: The new bone scaffold showed most of the extracellular matrix components after removal of thecell fragments after decellularization. Scanning electron microscopy and Micro -CT revealed a three-dimensional interconnectedporous structure, with the pore diameter and porosity of nature bone. The longitudinal elastic modulus of the new scaffold was(552.56±58.92) MPa, and the intensi ty was (11.34±3.49) MPa. There was no significant difference between the natural bone andthe new scaffold (P > 0.05). The new acellular bone matrix scaffold is a good alternative cell-carrier for bone tissue engineering.%背景:传统的结构性天然骨脱细胞的方法存在许多不足之处.目的:用新的理化方法对结构性骨块进行脱细胞处理制作新型骨支架材料的可行性,并检测其理化性能.方法:以股骨头负重区结构性骨块为原料,高压水枪冲洗,继而利用Triton-100、脱氧胆酸钠等进行脱细胞等理化处理,制备新型脱细胞骨基质材料,并对支架进行大体、组织学、扫描电镜、Micro-CT观察、生物力学等相关检测.结果与结论:新型脱细胞骨基质材料保留了骨的细胞外基质成分,脱细胞彻底,扫描电镜及Micro-CT观察显示支架具备三维多孔网状结构系统,具有天然骨的孔径和孔隙率;生物力学测试脱细胞组支架的弹性模量为(552.56±58.92) MPa,强度为(11.34±3.49) MPa,与新鲜骨的弹性模量及强度比较,差异无显著性意义(P > 0.05),可作为骨组织工程支架的良好载体.【期刊名称】《中国组织工程研究》【年(卷),期】2011(015)038【总页数】4页(P7041-7044)【关键词】骨;组织工程;细胞外基质;支架;生物力学【作者】杨强;许文静;卢世璧;彭江;夏群;马信龙;徐宝山;郭全义;汪爱媛;赵斌;张莉【作者单位】解放军总医院全军骨科研究所,北京市,100853;天津市天津医院脊柱科,天津市,300211;解放军总医院全军骨科研究所,北京市,100853;解放军总医院全军骨科研究所,北京市,100853;解放军总医院全军骨科研究所,北京市,100853;天津市天津医院脊柱科,天津市,300211;天津市天津医院脊柱科,天津市,300211;天津市天津医院脊柱科,天津市,300211;解放军总医院全军骨科研究所,北京市,100853;解放军总医院全军骨科研究所,北京市,100853;解放军总医院全军骨科研究所,北京市,100853;解放军总医院全军骨科研究所,北京市,100853【正文语种】中文【中图分类】R3180 引言临床上多种原因导致的骨缺损较为常见,骨修复一直是临床上的难题。
脱钙骨基质的制备及与软骨细胞体外复合的实验研究许圣荣;赵劲民;苏伟【摘要】目的:探寻良好的软骨组织工程支架材料.方法:制备兔脱钙骨基质(decalcified bone matrix,DBM),采用液体置换法检测经脱钙2、3、4 d支架材料的孔隙率.扫描电镜观察DBM的超微结构,以及软骨细胞与DBM体外复合培养3 d 的黏附情况.结果:脱钙3 d的DBM多孔结构及空隙适合软骨细胞的黏附和增殖.软骨细胞和DBM体外培养3 d黏附良好.结论:DBM是良好的软骨组织工程支架材料.【期刊名称】《广西医科大学学报》【年(卷),期】2010(027)004【总页数】3页(P519-521)【关键词】软骨组织工程;脱钙骨基质;支架材料【作者】许圣荣;赵劲民;苏伟【作者单位】广西医科大学第一附属医院创伤骨科手外科,南宁,530021;广西医科大学第一附属医院创伤骨科手外科,南宁,530021;广西医科大学第一附属医院创伤骨科手外科,南宁,530021【正文语种】中文【中图分类】Q28研究表明将种子细胞直接植入关节软骨缺损部位,会流失至关节腔,局部不会形成软骨组织[1]。
合适的载体在修复软骨缺损中起重要的作用。
脱钙骨基质(DBM)具有良好细胞组织相容性,天然孔隙结构,并且具有可塑性和一定的机械强度。
因此,DBM可望成为软骨组织工程支架材料。
1 材料和方法1.1 实验动物:健康5月龄新西兰大白兔18只,雌雄不拘,由广西医科大学实验动物中心提供。
1.2 实验方法1.2.1 DBM的制备:取兔的四肢长骨骨端松质骨,去除干净周围软组织及骨膜,将松质骨制成0.4 cm×0.4cm×0.5 cm的大小,30%过氧化氢37℃脱蛋白48 h,无水乙醇脱水2次,无水乙醚脱脂2次,过滤后吹干。
将18块松质骨随机分成 3组,分 2、3、4 d 3个时间段,0.6 mol/L HCl室温下脱钙,双蒸馏水反复冲洗、浸泡至浸泡液呈中性为止。

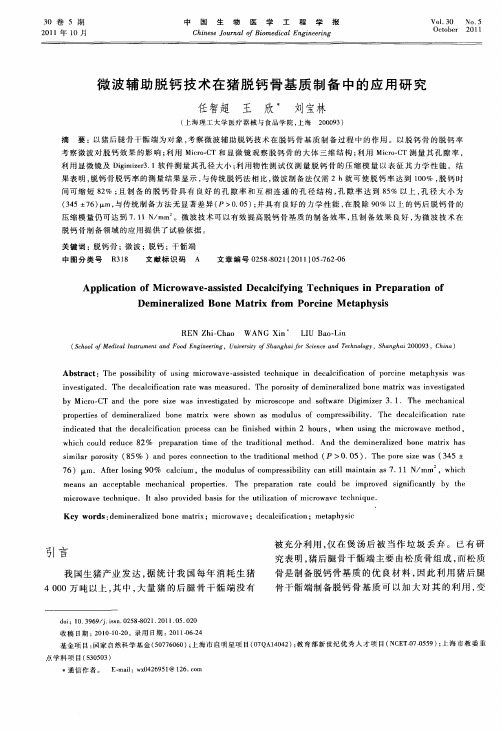

脱钙松质骨的骨支架材料制备及其生物学检测杨渊;林春博;陈维平【期刊名称】《中国组织工程研究》【年(卷),期】2010(014)047【摘要】背景:脱钙松质骨的主要成分是胶原,由于其良好的三维空间及促进细胞增殖分化的生长因子,使其具有传导成骨和诱导成骨的双重功能,但是目前没有修订出一个规范科学的制备流程.目的:采用新方法制备兔脱钙松质骨,并检测其孔隙率、降解率及其生物相容性,对其能否作为组织工程的支架材料进行评估.方法:在Urist方法的基础上采用新方法制备新西兰兔脱钙松质骨,并对脱钙松质骨的空隙率、体外降解率、以及细胞活力和诱导骨髓间充质干细胞成骨能力进行检测.实验分为脱钙3 h,脱钙24 h和脱钙48 h组,其他的处理步骤3组都相同.结果与结论:脱钙3,24,48 h组的孔隙率分别为76.56%,81.25%,84.38%.完全降解所需时间分别为64,59,53 d.细胞在种植后1~3 d为生长滞留期,第5天达到对数生长期,以后进入到平台期.诱导后的骨髓间充质干细胞行碱性磷酸酶染色呈阳性.结果提示,新方法制备的脱钙松质骨对细胞无毒害作用,在生物学特性上达到骨组织工程支架材料的要求.【总页数】4页(P8769-8772)【作者】杨渊;林春博;陈维平【作者单位】广西骨伤医院,广西壮族自治区南宁市,530012;广西骨伤医院,广西壮族自治区南宁市,530012;广西医科大学,广西壮族自治区南宁市,530021【正文语种】中文【中图分类】R318【相关文献】1.利塞膦酸盐对BMSCs诱导的成骨细胞在脱钙骨支架上生物学行为的影响 [J], 娄鸣;李晓红;饶国洲;朱勇;方远鹏;左艳萍;王湘2.脱钙松质骨复合同种异体软骨细胞修复兔关节骨软骨缺损的实验研究 [J], 杨波;常彦海;凌鸣;李思远;曹峻岭3.同种异体脂肪干细胞复合脱钙骨支架材料修复尺骨缺损:CT扫描及组织学检测[J], 杨函;康建平;丁裕名;王松;4.同种异体脂肪干细胞复合脱钙骨支架材料修复尺骨缺损:CT扫描及组织学检测[J], 杨函;康建平;丁裕名;王松5.完全脱钙松质骨的生物学特性 [J], 李强;唐际存;王锐英;贝朝涌;辛林伟;夏亚一;刘文忠;张钦;吴萌因版权原因,仅展示原文概要,查看原文内容请购买。
纳米脱钙骨基质的制备及其性能检测【摘要】 [目的]通过MICROS超细粉碎机制备同种异体纳米脱钙骨基质(DBM),观察纳米DBM结构特征,研究DBM纳米化工艺及其作为骨移植替代物的生物相容性。
[方法]采用改良Urist法制备同种异体脱钙骨基质,液氮冷冻球磨机将块状DBM预粉碎,使用MICROS超细粉碎机进一步研磨粉碎制备纳米DBM。
电镜扫描观察其结构,按照我国卫生部《生物材料和医疗器材生物学评价的技术要求》中的标准,对纳米DBM进行急性毒性实验、热原实验、溶血实验等检测。
[结果]制备颗粒直径在50~200纳米的脱钙骨基质,生物相容性检测无毒性,无热源性,不引起溶血反应,纳米DBM具有良好的生物相容性。
[结论]纳米DBM可在低温或控制温度条件下制备,是一种无毒、无刺激,不含热源、不引起免疫排斥反应的生物材料,具有良好生物相容性。
【关键词】纳米脱钙骨基质; MICROS超细粉碎机; 显微特征; 生物相容性Abstract: [Objective]To observe the structure characteristics of nano decalcified bone matrix (DBM) produced by MICROS super fine mill,and to study the nano-technologies of DBM and the biocompatibility of nano-DBM as bone graft substitutes. [Methods]Improved Urist method was used to produce DBM. The pieces of DBM was pre-porphyrizated by liquid nitrogen frozen ball mill equipment. The DBM powder were further porphyrizated by MICROS super fine mill to be nano-DBM. The structure of nano-DBM was observed by electron microscope.The experiments on acute toxicity, pyrogen and hemolysis were performed according to theTechnical Evaluation Standards of Biomedical Materials and Medical Instruments promulgated by Chinese Ministry of Health.[Results]The DBM was porphyrizated to the size of 50-200 nm in diameter. No toxicity,pyrogen nor hemolysis of nano-DBM was noted. Nano-DBM exhibitedexcellent biocompatibility.[Conclusion]Nano-DBM produced under the conditions of low or controlled temperature, is a kind of biomaterial which is avirulent, nonirritant, nonpyrogenic, nonimmunological reaction and reveals good biocompatibility.Key words:nano-DBM; MICROS; micro-characteristic;biocompatibility随着对疾病认识程度的加深及外科技术的发展,临床上对骨移植的需求量越来越大[1]。
专利名称:脱钙骨基质材料及其制备方法专利类型:发明专利
发明人:赵彦涛,朱加亮,衷鸿宾,侯树勋申请号:CN201210445521.9
申请日:20121108
公开号:CN102895703A
公开日:
20130130
专利内容由知识产权出版社提供
摘要:本发明涉及医疗领域,具体涉及一种脱钙骨基质材料及其制备方法。
脱钙骨基质材料,按重量计,其包括注射级甘油40~95份,明胶0.1~10份和脱钙骨基质粉2~60份。
其制备方法包括下列步骤:将明胶溶于加热后的注射级甘油中混匀形成分散介质,所述注射级甘油的温度为30~100℃;将分散介质冷却至室温;将脱钙骨基质粉与分散介质混匀,密封包装。
与现有技术相比,本发明所述的脱钙骨基质及其制备方法利用注射级甘油作为分散介质,明胶用以调节分散体系的流动性,配合脱钙骨基质粉形成。
可塑性良好,能够直接用于注射成型。
申请人:北京鑫康辰医学科技发展有限公司
地址:100142 北京市海淀区亮甲店130号恩济大厦B座4层400号
国籍:CN
代理机构:北京超凡志成知识产权代理事务所(普通合伙)
代理人:李世喆
更多信息请下载全文后查看。
脱钙骨泥塑形剂的研究进展姜春乾;姜文学【期刊名称】《河北医药》【年(卷),期】2012(034)019【总页数】3页(P2988-2990)【关键词】塑型剂;脱钙骨【作者】姜春乾;姜文学【作者单位】300071,天津市,南开大学医学院;天津市第一中心医院骨科【正文语种】中文【中图分类】R687脱钙骨基质(demingeralized bone matrix,DBM)是目前常用骨移植材料之一,Urist[1]等在1965年首次提出DBM具有诱导成骨能力,随后证明DBM主要含有Ⅰ型胶原、非胶原蛋白及骨形态发生蛋白(bonemorphogenetic proteins,BMPs)和一些生长因子的脱钙骨基质颗粒,BMP可诱导间充质细胞分化为软骨细胞及成骨细胞,最终形成软骨组织和骨组织,所以DBM具有较强的诱导成骨性能。
此外,DBM具有的天然孔隙结构有利于骨活性物质和细胞因子长入,从而更好发挥骨传导作用,促进骨的形成。
虽然DBM在骨缺损、骨囊肿、骨肿瘤、脊柱融合及口腔颌面修整术中已得到成功应用,但是DBM呈颗粒状或粉末状,结构松散、不易成型、不能牢靠的停留在填充部位,受血液或盐水的冲洗后容易流失最终导致填充失败或局部的钙化[2]。
为了解决这一难题,有学者将DBM与粘性塑形剂结合使颗粒骨粘结制成面团状或泥状的产品,这样就能防止DBM的流失并可任意塑性,充分填充不规则的骨缺损,塑性剂的添加能够更好的发挥DBM的诱导特性,选择合适的塑形剂是研究究DBM的关键,本文就目前常用的塑形剂作一综述。
1 小分子材料甘油(Glycerol)又称丙三醇,是瑞典药剂师Scheele于1779年在橄榄油与一氧化铝反应时偶尔发现的一种具有甜味成分的物质。
甘油在医药工业中用于制取润滑剂,食品工业中作甜味剂、保湿剂。
在日化工业中用于牙膏和香精的生产。
美国Osteotech公司GraftonⓇ骨泥首次以甘油作为粘合剂与DBM骨粉混合而成,经试验证明其具有良好的生物降解性、任意塑型性、并可复合生长因子或骨髓干细胞等特点,Hierholzer等[3]对98位肱骨干骺端骨折骨不连的患者实施了自体髂骨填充和GraftonⓇDBM骨泥填充,所有患者都放置内固定,最终发现两组患者愈合率无明显差异,平均临床愈合时间也无统计学差异。

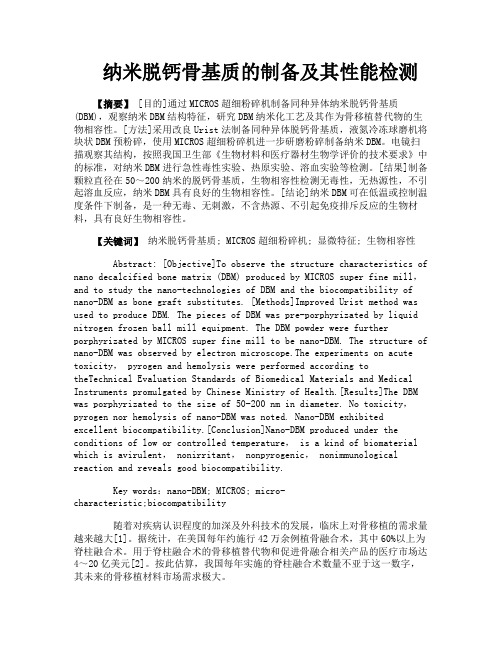

纳米技术在医学中的应用纳米脱钙骨基质的制备及其性能检测作者:潘意民班级:192102 学号:20101000725【摘要】[目的]通过MICROS超细粉碎机制备同种异体纳米脱钙骨基质(DBM),观察纳米DBM结构特征,研究DBM纳米化工艺及其作为骨移植替代物的生物相容性。
[方法]采用改良Urist法制备同种异体脱钙骨基质,液氮冷冻球磨机将块状DBM预粉碎,使用MICROS超细粉碎机进一步研磨粉碎制备纳米DBM。
电镜扫描观察其结构,按照我国卫生部《生物材料和医疗器材生物学评价的技术要求》中的标准,对纳米DBM进行急性毒性实验、热原实验、溶血实验等检测。
[结果]制备颗粒直径在50~200纳米的脱钙骨基质,生物相容性检测无毒性,无热源性,不引起溶血反应,纳米DBM具有良好的生物相容性。
[结论]纳米DBM可在低温或控制温度条件下制备,是一种无毒、无刺激,不含热源、不引起免疫排斥反应的生物材料,具有良好生物相容性。
【关键词】纳米脱钙骨基质;MICROS超细粉碎机;显微特征;生物相容性随着对疾病认识程度的加深及外科技术的发展,临床上对骨移植的需求量越来越大[1]。
据统计,在美国每年约施行42万余例植骨融合术,其中60%以上为脊柱融合术。
用于脊柱融合术的骨移植替代物和促进骨融合相关产品的医疗市场达4~20亿美元[2]。
按此估算,我国每年实施的脊柱融合术数量不亚于这一数字,其未来的骨移植材料市场需求极大。
目前国内外骨移植的材料主要包括自体骨、异体骨和合成骨替代材料3大类。
自体松质骨,特别是自体髂骨被认为是骨移植材料的金标准,但其也存在供骨量及供骨尺寸和大小有限、手术时间延长、患者创伤增加、供骨区并发症等缺点[3]。
同种异体脱钙骨基质是经过特殊处理制成的一类异体骨,是由胶原蛋白、非胶原蛋白以及较低浓度的生长因子等组成的复合物,是异体骨移植替代材料中免疫源性最弱的一种。
不同条件制备的脱钙骨基质存在骨诱导和骨传导性能的差异,另外由于脱钙骨基质失去了绝大部分的无机成分,其生物力学特点几乎完全消失,不适用于需要承受重力和其他任何应力的部位。
研究、制备理想的骨移植材料替代自体骨用于骨缺损修复是目前医学和生物材料科学的重要课题。
随着纳米科技及纳米医学的飞速发展[4],纳米骨移植材料的相关研究发展态势迅猛[5]。
本文使用MICROS超细粉碎机在室温环境下将人同种异体脱钙骨基质粉碎至纳米颗粒,并就纳米脱钙骨基质的制备工艺、生物相溶性进行探索,为纳米脱钙骨基质(Nano-DBM)作为一种新的骨移植替代物及骨生长因子载体进一步在临床推广应用提供理论基础。
1材料和方法1.1MICROS超细粉碎机[6]制备纳米DBM MICROS超微粉碎机是由日本研制的粉碎设备,研磨部件由定子和转子组成。
定子即圆形容器,转子由主轴与多根副轴相连,每个副轴上都有多个研磨环,每个研磨环均可独立转动,各个研磨环之间有微小间隙。
将研磨原料和研磨介质放入容器内,主轴带动副轴以相同的角速度旋转,副轴上的研磨环有公转和自转。
副轴旋转产生的离心力使研磨环产生径向位移,与筒壁接触,夹在研磨环与筒壁间的材料以及夹在2个研磨环之间的材料同时受到挤压、剪切力的作用而被粉碎。
通过调整变压器可控制主轴的转速;容器内温度被实时监测,防止研磨时间长导致材料升温。
采用手术时切除下来的人体骨,采用改良Urist法[6]制备脱钙骨基质。
将制得的DBM颗粒与钢质研磨球一同放入液氮冷冻球磨粉碎机的容器内,持续注入液氮条件下以800RPM研磨2h。
研磨完成后使用网筛将DBM粉末与研磨球分离。
将液氮冷冻粉碎所得DBM粉末置于MICROS粉碎机的容器内,加入适当的蒸馏水,以1200r/min的最佳工作转速进行分时间断研磨,期间取样送激光粒度仪进行检测,研磨完成后取样送电镜扫描。
MICROS粉碎机初始研磨温度为17℃,工作中最高温度为25℃,研磨时由循环水进行冷却降温。
粉碎过程中由激光粒度仪测量纳米DBM溶液,观察溶液内颗粒直径变化趋势。
研磨结束后将匀浆进行高速离心取得纳米DBM,将之塑形后置于37℃恒温干燥箱内干燥,最终制得纳米DBM。
样品经电镜扫描观测颗粒直径及表面结构。
1.2生物相容性检测1.2.1急性毒性实验[7]将钴60辐照消毒的纳米DBM放入无菌生理盐水中,37℃恒温水浴箱中持续浸泡120h制备材料浸提液。
取健康成年小鼠10只,雌雄不限,体重25~30g,随机分为实验组和对照组,实验组腹腔内注射浸提液(50ml/kg体重),对照组腹腔内注射生理盐水(50ml/kg)。
实验前后均用市售饲料饲养,观察注射后24、48、72h小鼠的精神状态、进食量等指标。
1.2.2热原实验[7]以上述方法制备DBM浸提液。
取新西兰家兔3只,雌雄不限,体重2.3~2.7kg,电子体温计预测家兔肛温,1次/h,共4次,体温在38.6℃~39.1℃,且最大温差≤0.4℃,参照中国卫生部《生物材料和医疗器材生物学评价技术要求》,符合实验要求。
7d后在同样室温和湿度下,再次测家兔肛温2次,间隔1h,取平均值为正常体温;自家兔耳沿静脉推注温度为37℃的DBM浸提液(10ml/kg 体重),注射后每小时测肛温1次,共3次,以3次中最高的一次减去正常体温,即为该家兔的体温升高度数。
1.2.3溶血实验[7]抽取新西兰家兔静脉血5ml,加入2%草酸钾0.25ml,取该兔血4ml加入0.9%生理盐水5ml进行稀释,制备出新鲜稀释兔血。
实验组:取纳米DBM1份约5g,浸泡于含有10ml生理盐水的试管内,37℃水温中维持30min,然后加入0.2ml稀释兔血,缓慢混合,在37℃水温中维持60min;阴性对照组:在10ml生理盐水中加入0.2ml稀释兔血;阳性对照组:在10ml蒸馏水中加入0.2ml稀释兔血,轻轻振动,使之完全溶血。
阴性和阳性对照均为3只试管,保温条件与实验组相同。
以2000r/min×5min将所有试管离心,取上清,用分光光度计于波长545nm测吸光度,每组取3只试管平均值。
溶血程度按以下公式计算:溶血程度=(实验组吸光度-阴性对照组吸光度)/(阳性对照组吸光度-阴性对照组吸光度)×100%。
2结果2.1纳米DBM的检测结果MICROS粉碎过程中,激光粒度仪测定溶液样本显示:随着研磨时间的延长,溶液内颗粒直径有逐渐变小的趋势,当颗粒直径达到1微米左右时趋于稳定,延长研磨时间颗粒直径不再变小(图1)。
将制备的纳米DBM进行电镜扫描:放大至20000倍,可见DBM颗粒直径在50~200nm左右,分布较均匀,DBM表面具有不规则的纳米沟槽[7]。
http://2.2生物相容性实验结果2.2.1急性毒性实验结果实验组小鼠,均无死亡,无瘫痪及呼吸抑制等反应,进食、活动、反应等一般情况良好,体重无明显变化,与对照组相比无明显差异。
纳米DBM属于无毒级。
2.2.2热原实验各实验家兔体温升高在0.15℃~0.35℃,符合热原检测规定(表2),纳米DBM无致热作用。
2.2.3溶血实验根据公式计算,体外新鲜兔血溶血率为3.31%,在允许范围内(3%~5%)。
3讨论3.1DBM纳米化工艺的选择纳米材料的制备方法很多,不同材料选择的制备方法也不同。
总体可分为物理方法和化学方法。
这些方法在制备纳米颗粒时多数需要对材料进行加热,甚至是高温高压处理,适用于金属、陶瓷等无机物的纳米化。
DBM等有机材料在高温高压下将完全被破坏,即使是加热或者使用化学试剂的处理都会影响到DBM所携带的各种蛋白因子的活性。
因此DBM的纳米化比较理想的方法是选择低温、物理研磨的方法。
目前,国内外对有机材料的纳米化研究并不多,适用于有机材料纳米化的方法、设备也较少[8]。
作者选择的液氮冷冻球磨粉碎及MICROS超细研磨粉碎均属于低温物理研磨的方法,可以把对DBM的生物活性的影响降低到最小限度。
影响DBM纳米化的因素:MICROS适用于各种无机物、有机物的粉碎,DBM也在其适用范围内。
影响MICROS粉碎后DBM颗粒粒径大小的因素有DBM初始粒径大小、MICROS主轴转速、粉碎时间和材料浓度等。
由于MICROS研磨部件之间的间隙很小,材料的初始粒径如果远远超过研磨间隙,则无法进入研磨间隙而得到有效研磨,因此DBM初始粒径在微米级比较适宜。
我们使用液氮冷冻球磨将DBM预粉碎至微米级,再由MICROS进一步粉碎。
MICROS主轴转速越高,产生的离心力和剪切力越大,在相同时间里颗粒被粉碎得越小;当主轴转速不变时,延长粉碎时间,颗粒的粒径将逐渐变小。
DBM浓度越大,颗粒之间的距离越小,剪切力可以更多的集中在颗粒上,从而在短时间内得到较小粒径的颗粒;但是浓度过高将导致粘度过高、颗粒严重团聚,反而不利于纳米化;浓度过低则降低了粉碎机的效率,加大了粉碎机的损耗。
纳米DBM的生物相容性:理想的骨移植替代材料应具有良好的生物相容性,即无毒性、无热原性、不引起溶血反应,对周围组织无刺激性,能被机体组织取代或被降解吸收。
DBM经过国内外学者多年的研究,证实其具有良好的生物相容性。
纳米化的DBM颗粒仅改变了DBM的立体结构,因此也具有良好的生物相容性。
本实验通过急性毒性实验、热原实验、溶血试验等证实了DBM与纳米DBM均是一种无毒、无刺激,不含热源、无免疫原性的生物材料。
4结论纳米DBM有良好的生物相容性,是一种无毒、无刺激,不含热源、无免疫原性的生物材料;纳米脱钙骨基质可稳定的存在于溶液中,加上其表面的较高活性可使其能和其他复合物均匀、有效结合;纳米DBM 可按需要随意塑形,塑形干燥后所得任意形状的纳米DBM具有很好的韧性和一定的延展性,在一定程度上满足临床植骨的力学要求。
【参考文献】[1]enwaldAS,BodenSD,GoldbergVM,etal.Bone-graftsubstitutes:fa cts,fictions,andapplications[J].JBoneJointSurgAm,2001,83:98-103.[2]KhanSN,SamaA,SandhuHS.Bonegraftsubstitutesinspinesurgery[ J].CurrentOpinioninOrthop,2001,12:216-222.[3]TadashiK,Ryun-MinK,MasakazuK.Novelbioactivematerialswithd ifferentmechanicalproperties[J].Biomaterials,2003,24:2161-2175.[4]赵晓明.纳米材料的特性及应用[J].电大理工,2005,4:35-36.[5]钱鋆,沈尊理.运用组织工程原理结合纳米技术构建骨组织的实验研究[J].中国修复重建外科杂志,2006,5:561-564.[6]ReddiAH,HugginsC.Biochemicalsequencesinthetransformationo fnormalfibroblastsinadolescentrats[J].ProcNatlAcadSciUSA,1972,69:1601-1605.[7]钱鋆,张兆锋.冻干脱钙骨表面纳米结构对细胞行为的影响[J].中国矫形外科杂志,2005[8]马培艳,傅正义.纳米六味地黄液的制备与性能[J].材料研究学报,2005。
