DBM可诱导冻干脱钙骨课件

脱钙骨基质的制备及与软骨细胞体外复合的实验研究许圣荣;赵劲民;苏伟【摘要】目的:探寻良好的软骨组织工程支架材料.方法:制备兔脱钙骨基质(decalcified bone matrix,DBM),采用液体置换法检测经脱钙2、3、4 d支架材料的孔隙率.扫描电镜观察DBM的超微结构,以及软骨细胞与DBM体外复合培养3 d 的黏附情况.结果:脱钙3 d的DBM多孔结构及空隙适合软骨细胞的黏附和增殖.软骨细胞和DBM体外培养3 d黏附良好.结论:DBM是良好的软骨组织工程支架材料.【期刊名称】《广西医科大学学报》【年(卷),期】2010(027)004【总页数】3页(P519-521)【关键词】软骨组织工程;脱钙骨基质;支架材料【作者】许圣荣;赵劲民;苏伟【作者单位】广西医科大学第一附属医院创伤骨科手外科,南宁,530021;广西医科大学第一附属医院创伤骨科手外科,南宁,530021;广西医科大学第一附属医院创伤骨科手外科,南宁,530021【正文语种】中文【中图分类】Q28研究表明将种子细胞直接植入关节软骨缺损部位，会流失至关节腔，局部不会形成软骨组织[1]。

合适的载体在修复软骨缺损中起重要的作用。

脱钙骨基质(DBM)具有良好细胞组织相容性，天然孔隙结构，并且具有可塑性和一定的机械强度。

因此，DBM可望成为软骨组织工程支架材料。

1 材料和方法1.1 实验动物:健康5月龄新西兰大白兔18只，雌雄不拘，由广西医科大学实验动物中心提供。

1.2 实验方法1.2.1 DBM的制备:取兔的四肢长骨骨端松质骨，去除干净周围软组织及骨膜，将松质骨制成0.4 cm×0.4cm×0.5 cm的大小，30%过氧化氢37℃脱蛋白48 h，无水乙醇脱水2次，无水乙醚脱脂2次，过滤后吹干。

将18块松质骨随机分成 3组，分 2、3、4 d 3个时间段，0.6 mol/L HCl室温下脱钙，双蒸馏水反复冲洗、浸泡至浸泡液呈中性为止。

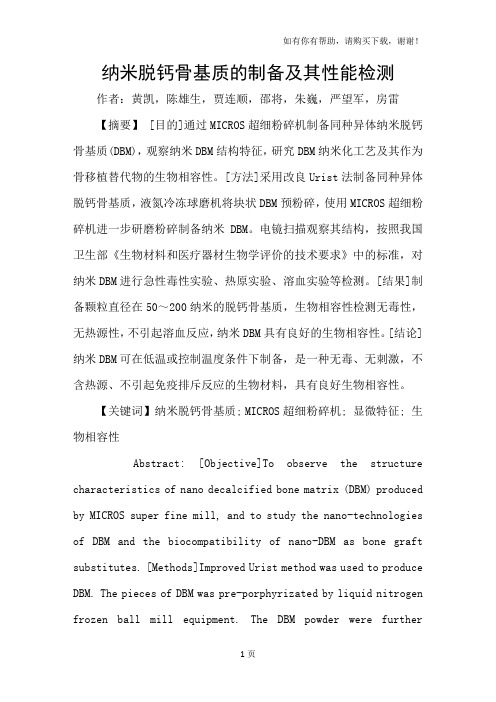

纳米脱钙骨基质的制备及其性能检测作者：黄凯，陈雄生，贾连顺，邵将，朱巍，严望军，房雷【摘要】 [目的]通过MICROS超细粉碎机制备同种异体纳米脱钙骨基质(DBM)，观察纳米DBM结构特征，研究DBM纳米化工艺及其作为骨移植替代物的生物相容性。

[方法]采用改良Urist法制备同种异体脱钙骨基质，液氮冷冻球磨机将块状DBM预粉碎，使用MICROS超细粉碎机进一步研磨粉碎制备纳米DBM。

电镜扫描观察其结构，按照我国卫生部《生物材料和医疗器材生物学评价的技术要求》中的标准，对纳米DBM进行急性毒性实验、热原实验、溶血实验等检测。

[结果]制备颗粒直径在50～200纳米的脱钙骨基质，生物相容性检测无毒性，无热源性，不引起溶血反应，纳米DBM具有良好的生物相容性。

[结论]纳米DBM可在低温或控制温度条件下制备，是一种无毒、无刺激，不含热源、不引起免疫排斥反应的生物材料，具有良好生物相容性。

【关键词】纳米脱钙骨基质; MICROS超细粉碎机; 显微特征; 生物相容性Abstract: [Objective]To observe the structure characteristics of nano decalcified bone matrix (DBM) produced by MICROS super fine mill, and to study the nano-technologies of DBM and the biocompatibility of nano-DBM as bone graft substitutes. [Methods]Improved Urist method was used to produce DBM. The pieces of DBM was pre-porphyrizated by liquid nitrogen frozen ball mill equipment. The DBM powder were furtherporphyrizated by MICROS super fine mill to be nano-DBM. The structure of nano-DBM was observed by electron microscope.The experiments on acute toxicity, pyrogen and hemolysis were performed according to theTechnical Evaluation Standards of Biomedical Materials and Medical Instruments promulgated by Chinese Ministry of Health.[Results]The DBM was porphyrizated to the size of 50-200 nm in diameter. No toxicity, pyrogen nor hemolysis of nano-DBM was noted. Nano-DBM exhibited excellent biocompatibility.[Conclusion]Nano-DBM produced under the conditions of low or controlled temperature, is a kind of biomaterial which is avirulent, nonirritant, nonpyrogenic, nonimmunological reaction and reveals good biocompatibility.Key words：nano-DBM; MICROS; micro-characteristic;biocompatibility随着对疾病认识程度的加深及外科技术的发展，临床上对骨移植的需求量越来越大[1]。
