1.项目描述
供配电系统有多种功能的二次回路和不同应用的二次回路。为此我们需要了解供配 电系统的二次接线及二次接线图，其次要会分析二次回路的作用，随着全微机化的新型 二次设备替代机电式的二次设备，或用不同的模块化软件实现机电式二次设备的各种功 能。所以有必要认知微机化设备及计算机在供电系统中的应用。
图 6-12 三相有功电能表的接线
图 6-13 三相四线有功电能表接法
图 6-14 三相三线有功电能表接法 返回
任务三 配电系统微机保护测控装置认知
一、概述
目前的变电所中仍广泛采用机电式的继电保护装置、仪 表屏、操作屏及中央信号系统等对供电系统的运行状 态进行监控。供电系统二次设备的这种配置，结构复 杂，信息采样重复，资源不能共享，维护工作量大。
变电所的测量仪表、控制与信号回路、继电保护装 置以及远动装置等都属于二次设备。它们相互间所连接 的电路称为二次回路或二次接线。
图 6-2 供配电系统的二次回路功能示意图
（一）原理接线图 （二）展开接线图
图 6-3 6～10KV 线路电气测量仪表原理接线图和展开接线图 TA1、TA2－电流互感器 TV-电压互感器 PA－电流表
PV-电压表 KV-电压继电器 KS-信号继电器 WC-控制小母线 WS-信号小母线 WFS-预告信号小母线
三、测量仪表认知 （一）三相电路功率的测量 （1）三相有功功率的测量。
图 6-9 三功率表法测三相四线制不对称负荷功率接线图
图 6-10 两功率表法测三相三线制负荷功率接线图
两个功率表读数之和 为三相有功功率的总 和。但要注意，当系 统的功率因数小于 0.5时，会出现一个 功率标的指针反偏而 无法读数的情况，这 时要立即切断电源， 将该表电流线圈的两 个接线端反接，使它 正转。因为该表读数 为负，这时电路的总 功率为两表读数之差。 注意不能将电压线圈 的接线端接反，否则 会引起仪表绝缘被击 穿而损坏。

工厂供配电系统二次接线

工厂供配电系统二次接线

二次接线在系统中的作用
监测与控制
二次接线通过各种传感器和测量仪表，实时监测 一次设备的运行状态和参数，如电压、电流、功 率因数等。同时，通过控制回路实现对一次设备 的远程控制。
信号显示与报警
二次接线还负责将监测到的数据转换为可视化的 信号或报警信息，便于值班人员及时发现和处理 异常情况。
保护功能
当一次设备发生故障时，二次接线中的继电器等 保护装置会迅速动作，切断故障电流，防止事故 扩大。
安全防护措施
防电击措施
确保二次接线符合安全标 准，使用绝缘材料和保护 设备，防止电击事故发生。
防雷击措施
在二次接线中安装避雷器， 以保护设备免受雷电过电 压的损害。
防火灾措施
选用阻燃电缆和防火材料， 设置火灾报警系统，确保 在火灾发生时及时发现并 采取措施。
提高可靠性的方法与技术
冗余设计
定期维护与检查
培训与安全意识
加强员工培训，提高安全意识 ，确保操作规范和安全。
THANKS FOR WATCHING
感谢您的观看
工厂供配电系统二次接线
目录
• 引言 • 工厂供配电系统概述 • 二次接线的原理与设计 • 二次接线的实施与维护 • 二次接线的安全与可靠性 • 案例分析与实践
01 引言
主题简介
• 工厂供配电系统二次接线：指工厂供电系统中的二次设备之间 的连接和接线，包括电流、电压互感器、继电器、测量仪表等。
重要性及应用
提高供电质量
通过二次接线对一次设备的自动调节和控制，可 以改善电压和电流的波形畸变，提高供电质量。
03 二次接线的原理与设计
原理简介
总结词
二次接线是工厂供配电系统中的重要组成部分，用于实现对 一次设备的控制、保护、测量和调节等功能。

供配电系统的二次回路及其自动装置与自动化

供配电系统的二次回路及其自动装置与自动化

第1节
二、直流操作电源 (一)由蓄电池组供电的直流操作电源
蓄电池主要有铅酸蓄电池和镉镍蓄电池两种。 1.铅酸蓄电池 铅酸蓄电池由二氧化铅(PbO2)的正极板、铅(Pb)的负极板和密度为1.21.3g/cm3的 稀硫酸(H2SO4)电解液构成,容器多为玻璃。铅酸蓄电池充、放电的化学反应式为:
PbO2+2H2SO4+Pb
KM—出口继电器触头 QF16—断路器QF的辅助触头
HLG—绿色指示灯 HLR—红色指示灯
ON—合闸操作方向 OFF—分闸操作方向
第2节
顺时针扳转45°为合闸操作闸
状 态 。 反 时 针 扳 转 45° 为 分 闸 操 作
(OFF),手松开也自动返回,保持分闸
控制回路中分别与指示灯HLG和HLR串联的电阻R1和R2,除了具有限流作用外,还 有防止指示灯灯座短路时造成控制回路短路或断路器误跳闸的作用。
第2节
三、采用电磁操动机构的断路器
控制和信号回路
图7-4是采用电磁操动机构的断
路器控制和信号回路原理图。其操
作电源采用图7-1所示的硅整流电容
储能的直流系统,控制开关采用双向
第2节
高压断路器的控制 与信号回路
第2节
一、概述 高压断路器控制(操纵)回路,就是控制(操纵)高压断路器分、合闸的回路。电磁操动 机构只能采用直流操作电源,弹簧储能操动机构和手力操动机构可交直流两用,但一般 采用交流操作电源。 信号回路是用来指示一次电路运行状态的二次回路。信号按用途分,有断路器位置 信号、事故信号和预告信号等。 断路器位置信号用来显示断路器正常工作的位置状态。红灯亮,表示断路器处于合 闸通电状态;绿灯亮,表示断路器处于分闸断电状态。
第七章 供配电系统的二次回路及其

供配电系统的二次回路与自动化装置PPT课件

供配电系统的二次回路与自动化装置PPT课件
2。控制开关手柄的六个不同的操作位置，即PC （预备合闸）、C（合闸）、CD（合闸后）、PT （预备跳闸）、T（跳闸）、TD（跳闸后）
3。触点图表
第39页/共110页
40
第40页/共110页
41
第41页/共110页
断路器的操作机构是断路器自身附带的跳、 合闸传动装置。分为以下几种。
（1）电磁操作机构（CD）：直流螺管式电
1．经常性负荷
经常性负荷是在各种运行状态下，由直流电源不间断供电的负荷。 它包括：经常带电的直流继电器、信号灯、位置指示器和经常点燃 的直流照明灯，由直流供电的交流不停电电源，即逆变电源装置等。
2．事故负荷
事故负荷是指在事故情况下必须由直流电源供电的负荷，包括 事故照明、汽轮机或一些重要辅助机械的润滑油泵、发电机的氢冷 密封油泵和载波通信的备用电源等。
(2)按控制距离分：就地控制和距离控制
路 (3)按控制方式分：分散控制和集中控制
(4)按操作电源性质分：直流操作和交流操作
(5)按操作电源电压和电流的大小分：
强电控制和弱电控制
第4页/共110页
5
信号回路是由信号发送机构、传送机构和信
信 号器具构成的。其作用是反映一、二次设备的工
作状态。
号 （1）按信号性质分:事故信号、预告信号、指挥 回 信号、位置信号
它是发电厂和变电站中不可缺少的重要组成部分。
2
第2页/共110页
二 次
➢控制回路
回
➢信号回路
路
的
➢测量回路
内
容
➢调节回路
➢继电保护及自动装置回路
3
第3页/共110页
4
控制回路是由控制开关和控制对象(断路器、 隔离开关)的传送机构及执行(或操作)机构组成

供电系统的二次接线课件

供电系统的二次接线课件
• 变电站二次接线系统对安全性的要求极高。一 旦接线出现故障，可能导致整个变电站甚至电 网的故障。因此，在设计和运行中，需要严格 遵守相关安全规范，确保系统的稳定运行。
案例二：工业厂区供电二次接线系统
个性化需求突
• 不同工业厂区的用电需求和用电设备差异很大，因此其二次接线系统需要充分 满足个性化需求。例如，一些大型设备可能需要单独的保护和控制装置，而一 些精密设备则对接地的要求很高。
对二次接线进行定期的外观检查 和性能测试，确保接线端子紧固
，导线无老化、破损现象。
清洁保养
定期清理接线端子、导线和接插件 表面的灰尘和污垢，保持接线部位 的清洁干燥，防止因环境因素导致 故障。
预防性维护
根据二次接线系统的运行情况和历 史故障数据，制定相应的预防性维 护计划，提前更换可能出现问题的 部件，降低故障风险。
根据需求，设计出合理 的Байду номын сангаас次接线方案，包括 接线图的绘制、设备和 材料的选择、施工工艺 的确定等。
组织专家对设计方案进 行评审，检查方案是否 符合设计原则，是否满 足需求，是否存在问题 和不足，并提出修改和 完善建议。
根据评审通过的设计方 案，进行二次接线的施 工实施，包括设备的安 装、线路的铺设、接头 的连接等。
安全操作规程与注意事项
安全操作规程
断电操作
在进行二次接线维护、故障排除时，必须 遵循安全操作规程，如佩戴绝缘手套、使 用绝缘工具等，确保维护人员的安全。
在进行二次接线维护前，务必切断相关电 源，避免因误操作导致电击事故。
备份数据
严谨细致
在对二次接线进行维护、更换部件时，注 意备份相关数据和配置信息，以防数据丢 失影响供电系统的正常运行。
可靠性原则

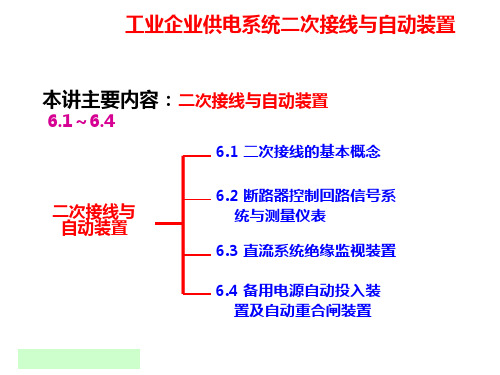

06第六章 工业企业供电系统二次接线与自动装置

06第六章 工业企业供电系统二次接线与自动装置

KA
KA
KA
KT
KT
KT
变电站的二次设备包括测量仪表、控制与信号回路、继电保护装置、制 动装置以及远动装置等。
二次回路：
按照功用可分为：控制回路、合闸回路、信号回路、测量回 路、保护回路以及制动装置、远动装置回路等；
按照电压类别分：直流回路、交流回路。
工业企业供电系统二次接线与自动装置
6.2 断路器控制回路信号系统与测量仪表
6.2.1 控制回路 控制电路：用以控制操作机构动作的电气回路。
断路器和隔离开关等设备闭合打开控制。 按控制地点分类： 1、就地控制
车间变电站和容量较小的总降压变电站的6～10kV断路器的 操作,一般多在配电装置旁手动进行，这种控制方式称为就地控 制35kV以上的进出线断路器，
对控制电路的基本要求是： 1)由于断路器操作机构的合闸与跳闸线圈都是按短时通电设计的，
因此控制电路在操作过程中只允许短时通电，操作完成后即自 动断开；
2)能够准确指示断路器的分合闸位置；
3)断路器不仅能手动跳闸及合闸操作,且能由继电保护及自动装置 实现自动跳闸及合闸操作；
4)能够实现实时地对控制电源及控制电路的完好性进行监视：
正常的运行状态，必须采取措施来消除，否则可能会导致 严重事故的出现。
分类：1、灯光信号光字牌 2、音响信号，电铃声
6.4 备用电源自动投入装置及自动重合闸装置
6.4.1 备用电源自动投入装置（APD）
APD的作用：在工业企业供电系统中,为了保证不间断供电，常 采用备用电源的自动投入装置（APD)。当工作电源不论由于 何种原因而失去电压时，备用电源自动投入装置能够将失去 电压的电源切断，随即将另一备用电源自动投入以恢复供电， 因而能保证一类负荷或重要的二类负荷不间断供电，提高供 电的可靠性。

工厂供电系统的二次回路与自动装置 PPT

WC控制小母线,WL灯光信号小 母线,WF闪光信号小母 线,WS信号小母线,WAS信 号音响小母线,WO合闸小母 线
分闸时,将控制开关SA手柄反时针扳转45 o,这时其 触点SA7—8接通,跳闸线圈YR通电(其中QF3—4原已闭合), 使断路器QF分闸。分闸后,控制开关SA自动返回, 其触点SA7—8断开,断路器辅助触点QF3—4也断开, 切断跳闸回路,同时触点SA3—4闭合,QF1—2也闭合, 绿灯GN亮,指示断路器已经分闸,并监视着合闸 线圈KO回路得完好性。
当一次电路发生短路故障时,继电保护装置动作,其出口继 电器KM触点闭合,接通跳闸线圈YR得回路(QF3—4原已 闭合),使断路器跳闸。随后QF3—4断开,使红灯RD灭,并 切断YR得跳闸电源。与此同时,QF1—2闭合,使绿灯GN 亮。这时操作机构得操作手柄虽然仍在合闸位置,但其 黄色指示牌掉落,表示断路器自动跳闸。同时事故信号 回路接通,发出音响与灯光信号。这事故信号回路就是 按“不对应原理”接线得,由于操作手柄仍在合闸位置, 其辅助触点QM闭合,而断路器已事故跳闸,其辅助触点 QF5—6也返回闭合,因此事故信号回路接通。当值班员 得知事故跳闸信号后,可将操作手柄扳下至分闸位置,这 时黄色指示牌随之返回,事故信号也随之解除。控制回 路中分别与指示灯GN与RD串联得电阻R1与R2,主要用 来防止指示灯灯座短路时造成控制回路短路或断路器误 跳闸。
按电源性质分:直流回路、交流回路
二次回路得操作电源就是供高压断路器分、合闸 回路与继电保护与自动装置、信号回路、监测 系统及其她二次回路所需得电源。因此对操作 电源得可靠性要求很高,容量要求足够大,尽可 能不受供电系统运行得影响。
二、直流操作电源
(一)由蓄电池组供电得直流操作电源 1、铅酸蓄电池 采用铅酸蓄电池组作操作电源,工作可靠;但由于

二次接线图ppt课件

3．中央预告信号装置应保证在任一个电路发生故障时，能按要求(瞬时或延时)准确发 出信号，并能显示故障性质和地点
4．中央信号装置在发出音响信号后，应能手动或自动复归(解除)音响，而灯光信号及 其他指示信号应保持到消除故障为止。 5．接线应简单、可靠，对信号回路的完好性应能监视。 6．对事故信号、预告信号及其光字牌应能进行是否完好的试验。 7．企业变配电所的中央信号一般采用能重复动作的信号装置；当变配电所主结线比较 简单或一般企业配电所可采用不能重复动作的中央信号装置。
§8.4 中央信号回路
8.4.2 中央事故信号回路 1．中央复归不重复动作的事故信号回路
不能重复动作的中央复归式事故信号回路 WS－信号小母线WAS—事故音响信号小母线 1SA、2SA—控制开关 1SB—试验按钮
2SB—音响解除按钮 KM—中间继电器 HB—蜂鸣器
§8.4 中央信号回路
8.4.2 中央事故信号回路 2．中央复归重复动作的事故信号回路
§8.4 中央信号回路
8.4.3 中央预告信号回路 中央预告信号是指在供电系统中，发生故障和不正常 工作状态而不需跳闸的情况下发出预告音响信号。常采用电铃发出声响，并利用灯 光和光字牌来显示故障的性质和地点。
1．不能重复动作的中央复归式预告音响信号回路
§8.4 中央信号回路
8.4.3 中央预告信号回路
(1)交流电流、电压表、功率表可选用1.5～2.5级；直流电路中电流、电压表可选用 1.5级；频率表0.5级。
(2)电度表及互感器准确度配置。
(3)仪表的测量范围和电流互感器变流比的选择，宜满足当电力装置回路以额定值运 行时，仪表的指示在标度尺的2／3处。对有可能过负荷的电力装置回路，仪表的测 量范围，宜留有适当的过负荷裕度。对重载启动的电动机和运行中有可能出现短时 冲击电流的电力装置回路，宜采用具有过负荷标度尺的电流表。对有可能双向运行 的电力装置回路，应采用具有双向标度尺的仪表。

工厂供电系统的二次回路和自动装置课件

工厂供电动系装统置的课二件次回路和自
目 录
• 工厂供电系统的二次回路概述 • 工厂供电系统的二次回路种类及原理 • 工厂供电系统的自动装置种类及原理 • 工厂供电系统的二次回路设计原则与要求 • 工厂供电系统的二次回路与自动装置的运行维
护及故障处理 • 工厂供电系统的二次回路与自动装置的发展趋
势及新技术应用
随着人工智能、物联网等技术的发展，工厂供电系统的二次回路与自动装置将逐渐实现智 能化。通过智能化技术，可以实现远程监控、故障诊断、优化运行等功能，提高供电系统 的可靠性和效率。
节能环保
随着全球能源结构的转变和环保意识的提高，工厂供电系统的二次回路与自动装置将更加 注重节能环保。采用高效节能设备、优化运行方式等手段，降低运行成本和碳排放，实现 绿色发展。
对二次回路和自动装置进行定 期检查，确保其正常运行。
设备维护
定期对二次回路和自动装置的 设备进行保养和维护，确保其
稳定运行。
监视控制
通过控制和监视系统，实时监 测二次回路和自动装置的运行
状态。
预防性维护
根据设备使用情况和维修记录 ，制定预防性维护计划，预防
故障发生。
故障处理
故障诊断
当二次回路和自动装置出现故障时，能够快 速准确地诊断故障原因。
04
工厂供电系统的二次回路 设计原则与要求
二次回路的保护原则
继电保护
二次回路应配置继电保护装置，以便在发生故障时能够迅速 切断电流，保护设备和系统安全。
熔断器保护
对于一些小电流回路，可以使用熔断器作为简单的保护装置 。
二次回路的可靠性要求
稳定性
二次回路应具有足够的稳定性，以确保在正常工作条件下能够长期稳定运行。
01

第六章 工厂供配电系统二次接线与自动装置

P = 3P 1
负荷为星形接线
负荷为三角形接线
28
工厂供配电系统二次接线与自动装置
④三相功率表测量 三相功率表测量有功功率的原理是基于两表 法的原理制造的，可用来测量三相对称或不对称 负载的有功功率。ຫໍສະໝຸດ 三相四线制有功电能表的接线
三相三线制有功电能表的接线
29
工厂供配电系统二次接线与自动装置
2)三相无功功率的测量 测量三相无功功率，一般常用kvar表，测量 接线与三相有功功率表相同。 可以采用间接法，先求得三相有功功率和视 在功率，而后计算出无功功率。也可以通过测量 电压、电流和相位计算求得。 3)功率表使用注意事项 ①测量交、直流电路的电功率，一般采用电动系 仪表。仪表的固定绕组(又叫串联绕组或电流绕组)
KL-防跳闭锁继电器
断路器的控制回路和信号回路
17
工厂供配电系统二次接线与自动装置
6.3 绝缘监察装置和测量仪表
一、绝缘监察装置
1. 双绕组电压互感器和电压表 2.电压表
低压IT系统 6～10kV系统
18
工厂供配电系统二次接线与自动装置
3.三绕组电压互感器
电压表
预报信号小母线
19
工厂供配电系统二次接线与自动装置
3
工厂供配电系统二次接线与自动装置
2)安装图设备的标志编号 3)接线端子的标志方法 端子排是由专门的接线端子板组合而成的， 是连接配电柜之间或配电柜与外部设备的。接线 端子分为普通端子、连接端子、试验端子和终端 端子等形式。 4)连接导线的表示方法 在安装图上表示导线的连接关系时，只在各 设备的端子标明导线的去向。标志的方法是在两 个设备连接端子出线处互相标以对方的端子号。
1.手动合闸：推上操动机构手柄 红灯亮 2.手动跳闸：扳下操动机构手柄 绿灯亮 3.信号回路： 4.短路故障：出口继电器KA动作
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

预备 合闸 合 闸
合闸 后 预备 跳闸 跳 闸
× －
× － －
－ －
－ × －
－ ×
－ － －
－ －
－ － ×
× －
× － －
－ ×
－ － －
－ －
－ × ×
－ ×
× － －
× －
－ × －
－ －
－ － ×
断路器控制与信号回路分析：
1.手动储能合闸 采用弹簧 操动机构的断 路器在首次合 闸前需先储足 能量。
通 信 网 络
通 信 前 置 机 变电所A
通信线
FTU
TTU
DTU
二、配电自动化的主要功能
1. 配电网的实时监视与控制 随时了解配电网内各重要母线电压，各配电线的有功功率的 状况；反映系统结构变化后各种配电变压器、断路器及柱上开关 的运行状态；重要用户负荷情况及其电力和电量表的信息等。 2. 安全性控制
自动识别故障→自动消除故障(或隔离故障)→自动恢复供电
3. 经济性控制 由实时潮流计算选择确定配电网的最佳运行方式，使有功功 率网损最小。 4. 质量控制 保证供电的电压和频率
5. 负荷控制 采用对用户负荷进行远方控制的方式，以抑制高峰负荷和提 高负荷率。
三、配电自动化的通信
（一）配电自动化的通信方式
第四节 配电自动化概论
一、配电自动化的主要内容
通常将变电所综合自动化、馈线自动化、用户管理自动化 等三方面的内容称为配电自动化系统（DAS）。 进线监视 10kV变电所自动化SA 馈线自动化FA 变压器巡检与无功补偿
配电网SCADA系统 配电自动化 DAS
地理信息系统GIS
需方管理DSM
负荷监控与管理LCM
第六章 供配电系统二次接线与自动化
第一节 二次接线及其操作电源 第二节 电气测量回路与绝缘监视 第三节 高压断路器的控制回路和信号装置 第四节 配电自动化概论 第五节 变电所综合自动化系统 第六节 微机自动控制装置 第七节 负荷控制与用电管理自动化 本章小结
第一节 二次接线及其操作电源
一、二次接线概念
结构分布式示例——10kV变电站综合自动化系统配置方案
当地监控主机（双机）
打印机
通信管理机
上级操作 监控中心
站 控 层 通 信 层
RS485/422
进线保护 测控单元
馈线保护 测控单元
进线 测控单元
联络 测控单元
变压器温度 保护测控单元
单 元 层
变压器保护 测控单元
联络保护 测控单元
出线 测控单制开关有六个位置： 两个预备操作位置（“预备合闸”和“预备跳闸”）； 两个操作位置（“合闸”和“跳闸”）； 两个固定位置（“合闸后”和“跳闸后”）。
LW12－16D/49.4636.6开关接点图表
触点号 跳闸 后 手 柄 位 置 1 － 2 － 3 － 4 × 5 － 6 － 7 － 8 － 9 － 10 － 11 － 12 － 13 － 14 × 15 － 16 － 17 － 18 － 19 － 20 ×
高交流电压源的可靠性，可用于一次接线简单、断路器台 数不多的变电所。
UPS电源装置应为在线式，电压AC220V，容量一般以
不超过3kVA为宜。
第二节 电气测量回路与绝缘监视
一、电气测量回路
（一）电气测量的任务与要求 任务： 监视供电系统的运行状态和计量一次系统消耗的电能， 保证供电系统安全、可靠、优质和经济合理地运行。
有线方式包括：架空明线或电缆、配电线载波、邮电本地网、租用电话
线、光纤、有线电视网（CATV）、现场总线和RS-485等； 无线寻呼、数控电台等。
无线方式包括：一点多址微波、传统无线电通信、无线扩频、卫星通信、 选用时综合考虑如下几点：（1）通信的可靠性，（2）通信技术的先
进性，（3）可行性和使用维护的方便性，（4）配电通信的实时性，（5）通 信系统的可扩充性。
多功能综合数字式智能表测量原理电路图
二、交流系统的绝缘监视
利用一次系统接地后出现的零序电压给出信号或跳闸。
绝缘监视装置电路图
第三节 高压断路器的控制回路 和信号装置
一、概述
高压断路器的控制回路是指用控制开关或遥控命令操作断 路器跳、合闸的回路。
信号回路是用来指示一次系统设备运行状态的二次回路。
要求： 对电气测量仪表，要保证其测量范围和准确度满足变配 电设备运行监视和计量的要求，并力求外形美观，便于 观测，经济耐用等。
（二）电气测量仪表的配置 供配电系统变配电装置中的各部分仪表按规定要求配置。
电能表接线
（三）电气测量回路示例
10kV线路电气测量仪表原理电路图
380V进线电气测量仪表原理电路图
由电压互感器取得交流操作电源的电路图
2.交流操作电源的可靠性
用电压互感器作交流操作电源，因其电压受到一次系统的 影响，只能作为断路器正常跳合闸以及预告信号的工作电源。 相反，电流互感器对于短路故障、过负荷都非常有效，可 用它为操作电源来实现过电流保护，作用于断路器操动机构上 的电流脱扣器“去分流跳闸”。 采用不间断电源UPS作为交流操作电源的方案，可提
供配电系统的二次接线——用来对一次接线的运行进行控 制、监测、指示和保护的辅助电路，亦称二次回路。 二次回路按 电源性质分 直流回路 交流回路
交流电流回路： 由电流互感器供电 交流电压回路： 由电压互感器供电
二次回路按其功能分有：操作电源回路、电气测量回路 与绝缘监视装置、高压断路器的控制和信号回路、中央信号 装置、继电保护回路以及自动化装置等。
在正常情况下，
QA1闭合，QA2断开， 负荷由工作电源供电。 当工作电源故障 时，ASE动作，将 QA1断开，切除故障 电源，然后将QA2闭 合，使备用电源投入 工作，恢复供电。
正常情况下， QA1,QA2闭合， QA3断开，两个 电源分别向两段 母线供电。
若电源A(B) 发生故障，ASE 动作，将QF1 (QA2)断开，随 即将QA3闭合， 此时全部负荷均 由B(A)电源供电。
接成整体。
所有二次回路功能综合为一体。
主要插件是全微机化的分布式结构，采用网络总线连
③操作监视屏幕化 面对彩色大屏幕显示器进行全方位监视与操作。 ④运行管理智能化 具有在线自诊断功能和专家系统。
二、变电所综合自动化系统的基本功能
（一）微机远动功能 变电所综合自动化系统必须具有微机远动装置（RTU）的 全部功能，应能集中收集变电站内的所有信息，同时可以接收 上级控制调度中心的命令，输出开关控制信号，增减控制设备 信号或调节设备的整定值，并返回已完成操作的信息，归纳起 来有如下功能： 1．“四遥”功能： 遥信、遥测 、遥控 、遥调 2．事件顺序记录（SOE） 3．系统对时 4．电能采集（PA） 5．自恢复和自检测功能 6．与SCADA系统通信等
四、中央信号装置
中央信号: 事故信号和预告信号 有能重复动作和不能重复动作两种,并能手动或自动复归。 对中央事故信号装置的要求是： 在任一断路器事故跳闸时，能瞬时发出音响信号(电笛)， 并在控制屏或配电装置上有表示事故跳闸的具体断路器位置的 灯光指示信号。 对中央预告信号装置的要求是： 当供电系统发生故障和不正常工作状态但不需立即跳闸的 情况时，应及时发出音响信号（电铃），并有显示故障性质和 地点的指示信号（光字牌指示）。 目前，在无人值班的自动化变配电所中，传统的能重复动 作中央事故信号与预告信号装置已被微机监控系统所取代。
1.直流操作电源的构成
高频开关直流电源原理框图
2.电源电压与容量的选择 变配电所的直流操作电源电压一般为220V或110V，可根 据变配电所的规模大小及断路器配备的操动机构需要来选择。 用户变配电所多采用弹簧储能操动机构，其合闸功及合闸 电流都比较小，选用直流110V作为操作电源，与选用直流 220V相比，蓄电池组容量几乎相近，而蓄电池数量却减少一 半，既减小直流屏的体积，又节省了投资。 蓄电池组容量的选择，应考虑交流系统或浮充电系统因故 障停电时也能保证操动机构的分、合闸及各开关柜信号、继电
（二）配电自动化的通信规约（人工语言的语法规则及应答关系）
第五节 变电所综合自动化系统
一、概述
变电所综合自动化是将变电所的二次设备经过功能的组合和 优化设计，利用先进的计算机技术、现代电子技术、通信技术和 信号处理技术，实现对全变配电所的主要设备和线路的自动监视、 测量、自动控制和微机保护，以及与调度中心通信等综合性的自 动化功能。 优点： ①功能综合化 ②结构微机化
事故跳闸信号回路接通，使中央信号装置 发出事故音响信号。 事故信号的解除：
将SA转至“预备跳闸” → “跳闸” → “跳闸后”位，使其与断路器恢复对应关系 。
1 2
4.电气防跳
3 4
利用SF的闭锁触点。
三、采用微机远方监控的断路器控制和信号回路
远方 就地
防误操作 联锁触点 合位继电器 合保继电器 跳位继电器 跳保继电器
远方抄表与电能计费自动化AMR
配网管理工作站
配网调度工作站 配网GIS/维护工作站
主站计算机系统
100M以太网
网 关
调度 MIS
主 服 务 器
备 服 务 器
WEB 服 务 器
网 络 打 印 机 控制LAN网
配电自动化系统 结构拓扑图
通 信 前 置 机
变电所B 配 电 子 站 智能环网柜 配电线 柱上真空开关
1
3 4
行程开关按钮旋钮指示灯
QA
TA1
TA2 TA3
2
弹簧储 足能量 后，就 可进行 合闸操 作。
1 3 4
QA
TA1
TA2 TA3
2
2.手动跳闸
QA
TA1
TA2 TA3
1 3 4
2
QA
TA1
TA2 TA3
