bp-2b母差保护检验标准

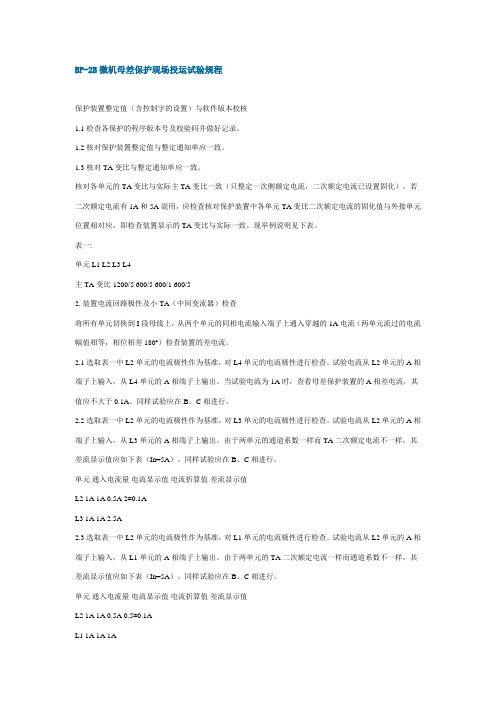

BP-2B微机母差保护现场投运试验规程保护装置整定值（含控制字的设置）与软件版本校核1.1 检查各保护的程序版本号及校验码并做好记录。

1.2 核对保护装置整定值与整定通知单应一致。

1.3 核对TA变比与整定通知单应一致。

核对各单元的TA变比与实际主TA变比一致（只整定一次侧额定电流，二次额定电流已设置固化）。

若二次额定电流有1A和5A混用，应检查核对保护装置中各单元TA变比二次额定电流的固化值与外接单元位置相对应，即检查装置显示的TA变比与实际一致。

现举例说明见下表。

表一:单元 L1 L2 L3 L4主TA变比 1200/5 600/5 600/1 600/52. 装置电流回路极性及小TA（中间变流器）检查将所有单元切换到I段母线上，从两个单元的同相电流输入端子上通入穿越的1A电流（两单元流过的电流幅值相等，相位相差180º）检查装置的差电流。

2.1 选取表一中L2单元的电流极性作为基准，对L4单元的电流极性进行检查。

试验电流从L2单元的A相端子上输入，从L4单元的A相端子上输出。

当试验电流为1A时，查看母差保护装置的A相差电流，其值应不大于0.1A。

同样试验应在B、C相进行。

2.2 选取表一中L2单元的电流极性作为基准，对L3单元的电流极性进行检查。

试验电流从L2单元的A相端子上输入，从L3单元的A相端子上输出。

由于两单元的通道系数一样而TA二次额定电流不一样，其差流显示值应如下表（In=5A）。

同样试验应在B、C相进行。

单元通入电流量电流显示值电流折算值差流显示值L2 1A 1A 0.5A 2±0.1AL3 1A 1A 2.5A2.3 选取表一中L2单元的电流极性作为基准，对L1单元的电流极性进行检查。

试验电流从L2单元的A相端子上输入，从L1单元的A相端子上输出。

由于两单元的TA二次额定电流一样而通道系数不一样，其差流显示值应如下表（In=5A）。

同样试验应在B、C相进行。

第一章技术参数型号：BP-2B微机母线保护生产厂家：深圳南瑞BP-2B微机母线保护装置主要技术参数工作环境条件正常工作温度0℃～+40℃极限工作温度-10℃～+50℃额定参数额定直流电压220V直流电压220V，允许偏差：-20%～+15% 交流电压100/√3 V交流电流 5A频率50HZ功率损耗直流电源回路＜50W（常态）＜75W（保护动作瞬间）交流电压回路＜0.5VA/相交流电流回路＜1VA/相母差保护整组动作时间＜12ms（差流Id≥2倍差流定值）出口保持时间≥200 ms返回时间＜40ms定值误差＜±5%第二章检修要求1、检修周期：根据《继电保护和电网安全自动装置检验规程》，结合我厂机组检修周期情况，全检4年一次，部检每年一次2、技术要求：检验时输入保护定值的1.05倍保护可靠动作，输入保护定值的0.95倍保护可靠不动作。

电流、电压采样精度检查：显示值与所加入模拟量值精度符合要求（允许≤2%）。

第三章检修项目序号作业内容工艺要求备注1 保护屏清扫及检查保护屏后接线应清洁、无尘，端子压接应紧固，接线无机械损伤全检、部检2 检查母差保护压板全部切除全检、部检3 屏蔽接地检查1、保护引入、引出电缆必须用屏蔽电缆2、屏蔽电缆的屏蔽层必须两端接地3、保护屏底部的下面应有一个专用的接地铜排，各保护屏的专用接地端子经一定截面铜线联接到此接地铜排上。

全检、部检4 插件外观检查插件外观应完整,插件内应无灰尘，插件内焊点应无漏焊、虚焊现象。

全检、部检5 绝缘检查（用1000V摇表）全检6 摇测交流电流回路对地的绝缘电阻要求大于1MΩ全检7 摇测交流电压回路对地的绝缘电阻要求大于1MΩ全检8 摇测直流回路对地的绝缘电阻要求大于1MΩ全检9 摇测交直流回路之间的绝缘电阻要求大于1MΩ全检10 检验装置逆变电源输出电压值及稳定性要求：+5V±0.2V；+15V±1V；-15V±1V；+24V±2V全检11 逆变电源自启动电压测试要求不大于80%的额定电压全检12 直流电源拉合试验拉合三次直流工作电源及将直流电源缓慢变化（降或升），保护装置应不误动和误发保护动作信号。

BP-2B母差保护一、面板操作“预设”中“相隔设置”设置母联A相电流为基准，在保护装置上面按钮拨到相应I、II母位置，母联开关合，L1为母联，L2L3在I母，L3L5在II母。

二、采样（查看采样值在保护间格里）1、母联加电流1、2、3A，I、II母小差电流都可看到。

2、线路上加电流，A相与母联A相串，采样正确。

3、两路电压应分两次加入。

三、保护校验1、区外故障L2L4A相加入大小相等方向相反的电流3A，保护不动，大差小差电流都为0。

2、区内故障L2A相加2.1A（门槛2A），I母差动动作。

3、大差比率系数高值(Kr=2)母联合位，L2L4A相加2A相反电流，L3从7A加至8.1A，II母差动动作。

Id=8.1A, Ir=2+2+8.1=12.1 Kr=8.1/(12.1-8.1)=2.05制动与动作值成4倍关系4、大差比率系数低值（Kr=0.5）母联分列运行时自动转为低值母联分位，L2L4A相加2A相反电流，L3从1.8加至2.1A，II母差动动作两个电流值成1倍关系5、小差比率系数L2L4加方向相反电流，L2加2A，L4从9A加至10.2A，I母差动动作。

Kr=(10.2-2)/(10.2+2-10.2+2)=2.05两个电流成5倍关系6、双母线倒闸过程中母线区内故障L2上I、II母刀闸合上A相加2.1A，I、II差动7、线路失灵保护投L2失灵启动压板，母联跳闸压板2、线路L2跳闸2压板，用一组开出量加到L2失灵启动接点和开入回路公共端。

Lk L2的跳闸接点分别到装置Ta、Tb动作接点，不需加电流，只用状态1缺一相电压使保护开放，动作结果：0.3S母联动作0.6S L2动作。

8、母联失灵保护（*6A）Lk L2L3A相加6.3A，电流方向相同（II母故障）L2L3跳闸接点引入装置回收接点Ta(I母)、Tb(II母)。

动作情况II母差动先动，跳母联和II母上线路，动作时间14ms，I母差动再动240ms 。

BP-2系列微机母线保护检验规程1．适用范围本规程规定了BP-2系列（包括BP-2A、BP-2AE、BP-2B）微机母线保护的检验项目、内容、方法和要求。

本规程适用于现场继电保护工作人员进行BP-2系列微机母线保护的现场检验。

2．编写依据* GB14285-93继电保护和安全自动装臵技术规程*部颁继电保护和电网安全自动装臵检验条例*部颁电力系统继电保护及安全自动装臵反事故措施要点*继电保护和电网安全自动装臵现场工作保安规定* DL 478-92静态继电保护及安全自动装臵通用技术条件* DL/T 587-1996微机继电保护装臵运行管理规程* BP-2系列微机母线保护装臵技术说明书3．总则3．1 检验前的准备要求检验前，检验人员必须认真学习《继电保护和电网安全自动装臵现场工作保安规定》、《继电保护和电网安全自动装臵检验条例》和本规程，理解和熟悉检验内容和要求。

准备好与现场安装相符的设计图纸、屏图及前一次的试验记录（或出厂试验记录）。

3．2本规程的编写说明（1）本规程中所使用的保护装臵端子号，在整屏试验时应自行对应被试保护屏的端子号。

（2）本规程中额定交流电流用In表示（即In=5A或1A），额定交流相电压用Un表示（即Un=57.7V）。

3．3对试验设备及试验接线的基本要求（1）使用的微机型继电保护试验装臵，其技术性能应符合DL/T624-1997《继电保护微机型试验装臵技术条件》之规定。

（2）试验仪表应经检验合格，其精度应不低于0.5级。

（3）试验回路的接线原则，应使加入保护装臵的电气量与继电器检验规程相符。

模拟故障的试验回路，应具备对保护装臵进行整组试验的条件。

3．4 试验条件和要求（1）交、直流试验电源质量和接线方式等要求参照《继电保护和电网安全自动装臵检验条例》有关之规定。

（2）试验时如无特殊说明，所加直流电源均为额定值。

（3）通入装臵的电气量，无特殊说明时，均指从屏上相对应的端子排加入。

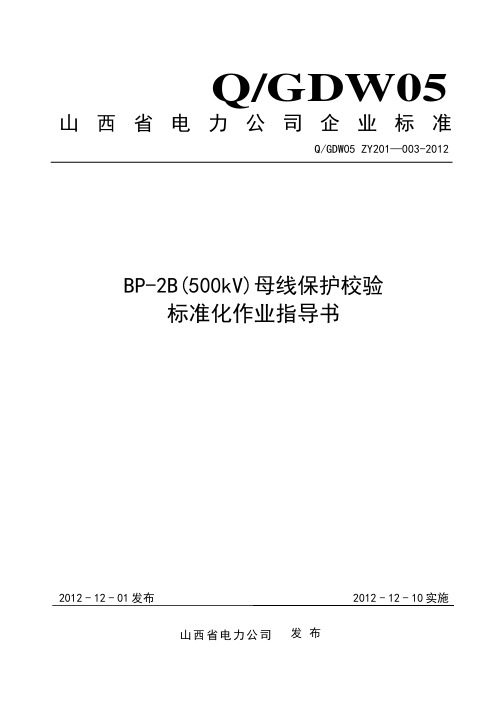

Q/GDW05 山西省电力公司企业标准Q/GDW05 ZY201—003-2012BP-2B(500kV)母线保护校验标准化作业指导书2012-12-01发布2012-12-10实施山西省电力公司发布Q/GDW05 ZY201—003-2012目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 校验前准备 (1)4.1 准备工作安排 (1)4.2 劳动组织及人员要求 (2)4.3 人员要求 (3)4.4 备品备件与材料 (3)4.5 工器具与仪器仪表 (4)4.6 技术资料 (4)4.7 校验前保护设备状态 (5)4.8 危险点分析与预防控制措施 (5)5 校验流程图 (6)6 校验程序与校验标准 (7)6.1 开工 (7)6.2 检修电源的使用 (8)6.3 校验项目与校验标准 (8)6.4 竣工 (16)7 带负荷测试 (16)8 校验报告 (16)附录A （规范性附录）表格样式 (17)附录B （规范性附录）报告样式 (18)IQ/GDW05 ZY201—003-2012II 前言本指导性技术文件是按照Q/GDW 003-2012-00701 国家电网公司标准编写规范给出的规则起草。

本指导性技术文件由山西省电力公司电力调度控制中心提出并解释。

本指导性技术文件由山西省电力公司科技信息部归口。

本指导性技术文件起草单位：山西省电力公司电力调度控制中心、临汾供电公司本指导性技术文件主要起草人：樊丽琴、慕国行、王俊奇、赵忠勇、贺春宁、岳俊峰、李飞、李婷本指导性技术文件于2012年12月首次发布。

Q/GDW05 ZY201—003-2012 BP-2B(500kV)母线保护校验标准化作业指导书1 范围本标准化作业指导书规定了BP-2B（500kV）母线保护校验现场作业的校验前准备、校验流程图、校验程序与校验标准、带负荷测试和校验报告等内容。

本标准化作业指导书适用于山西省电力公司BP-2B（500kV）母线保护现场校验作业。

BP-2A、B系列微机母线保护装置检验标准广西电力有限公司编制2004年7月继电保护检验标准编撰人员: 宁文辉、钟勇彬、孙翔、覃丙川、赵千谦、黄翠、宣亮、梁睿、刘建、陆振华、覃家豪、陈天胜、李步锦、陈洪海、韦启锋、黄珊、方雪莲、卢秋红、潘宇凯、曾启智、潘力、李俊审稿人员:颜顺衡、郑发林、韦恒、孙翔、宁文辉、覃家豪、闫金莲、覃丙川、陆振华、陈天胜、陈洪海、曾启智、潘力、李俊、韩冰、苏颜、陈剑勇、卢熙景前言1.本检验标准依据中国南方电网《继电保护及安装自动装置检验条例》（试行）编写；2.本检验标准分为新安装装置的验收检验、运行中装置的定期检验（定期检验分为全部检验、部分检验）；3.新安装装置的验收检验及投运一年内的第一次全部检验，按照检验标准所有项目进行；4.定期检验中的全部检验项目按照有※项目进行；5.定期检验中的部分检验按照有△项目进行；6.每两年进行一次部分检验；7.每六年进行一次全部检验；8.交流试验电源和相应调整设备应有足够容量，能保证在最大试验负载下，通过装置的电压和电流均为正弦波（无畸变现象）；9.定值检验用的仪器、仪表的精度不低于0.5级，所有仪器外壳应可靠接地。

目录1、外观及接线检查．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（4）2、绝缘电阻及耐压试验．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（4）3、逆变电源检验．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（5）4、通电初步检查．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（6）5、定值整定．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（7）6、开关量输入回路检验．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（8）7、模数变换系统检验．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（10）8、整组逻辑回路及定值检验．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（13）9、输出接点检查．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（17）10、开关传动试验．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（18）11、恢复与检查．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（18）12、电流回路阻抗测试．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（18）13、带负荷试验．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（20）14、结论及存在问题．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（21）15、使用仪器、仪表的型号和出厂的编号．．．．．．．．．．．．．．．．．．．．．．．．（21）16、检验的设备的铭牌．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（21）※△1、装置的外部检查(检验结果:正确的打“√”,否则打“×”)2、绝缘电阻及耐压试验(检验结果:正确的打“√”,否则打“×”)试验前的准备工作:（1）将保护装置主机和从机的保护电源插件（BP360、BP361）、主机插件(BP320)、管理/录波插件(BP321)、出口信号插件(BP333)、电压闭锁插件（BP332）拔出机箱，其余插件全部插入。

编号：Q/×××220kV母差（BP-2B型）保护全部校验作业指导书（范本）编写：年月日审核：年月日批准：年月日作业负责人：作业日期年月日时至年月日时安徽省电力公司1 范围本指导书适用于220kV母差保护BP-2B型全部校验工作,其他变电站同类型保护装臵的全部校验工作可参照本指导书执行。

2引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中的引用,而构成为本作业指导书的条文。

本作业指导书出版时,所有版本均为有效。

所有标准及技术资料都会被修订,使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

DL 408—-2005 国家电网公司电力安全工作规程（变电站和发电厂电气部分）JJG 1027—1991 测量误差及数据处理DL/T 623—1997 电力系统继电保护和安全自动装臵运行评价规程JB/T 9568—2000 电力系统继电器、保护及自动装臵通用技术条件DL/T 5136—2001 火力发电厂、变电所二次接线设计技术规程[急件]（87）电生供字第254号继电保护和电网安全自动装臵现场工作保安规定（87）水电电生字第108号继电保护及电网安全自动装臵检验条例DL/T 624—1997 继电保护微机型试验装臵技术条件GB/T 7261—2000 继电器及装臵基本试验方法DL/T 478—2001 静态继电保护及安全自动装臵通用技术条件DL/T 527—2002 静态继电保护装臵逆变电源技术条件DL/T 670—1999 微机母线保护装臵通用技术条件GB 14285—1993 继电保护和安全自动装臵技术规程BP-2B微机母线保护装臵使用说明书BP-2B微机母线保护装臵技术说明书BP-2B微机母线保护装臵调试大纲Q/ZDJ 21-2004 BP-2B微机型母线保护装臵检验规程(安徽版)电力系统继电保护及安全自动装臵反事故措施要点3 修前准备3．1 作业任务及作业条件3.2 准备工作安排3.3 人员要求3.5 工器具及相关资料3.6危险点分析及预控措施3.7 人员分工4作业程序及作业标准(试验记录见附录B)4.2 检修电源的使用4.3 检修内容和工艺标准4.4竣工5验收记录6 作业指导书执行情况评估XX变220kV母差保护校验二次工作安全措施票单位：编号：附录B：XX变电站220kV母差保护(BP-2B)全部校验试验报告工作负责人：工作成员：试验日期：B.1保护屏后接线及插件外观检查B.2保护屏上压板检查B.3屏蔽接地检查B.4绝缘测试记录B.5逆变电源测试B.6通电初步检查B.7开入量检查B.7.1隔离开关接点及失灵接点检查(填正确或不正确)B.7.2保护投退压板检查B.8交流量检查B.8.1交流量零漂测试B.8.2交流量线性度校验B.8.2.1交流电流线性度校验（单位：A）B.8.2.2交流电压线性度检查（单位：V）B.9保护定值校验B.9.1整定单核对B.9.2复式比率差动最小动作电流定值校验(无制动电流)B.9.3I母差动制动特性校验B.9.4II母差动制动特性校验B.9.5大差动制动特性校验大差动比率差动退出压板投入时检查比率差动有无比率制动：。

保护检验现场作业指导书BP-2B微机母线保护省电力公司2004年12月目录一、适用围---------------------------------------------------------------------------------二、引用标准---------------------------------------------------------------------------------三、检验人员职责---------------------------------------------------------------------------四、检验前的准备工作五、检验项目及作业程序---------------------------------------------------------------A、检验周期B、全部检验项目作业程序C、部分检验项目作业程序D、配合检验的其他项目及要求六、检验记录-----------------------------------------------------------------------------A、全部检验B、部分检验附件：检验流程图1、全部检验2、部分检验一、适用围本指导书适用于BP-2B微机母线保护装置及相关回路的全部检验作业。

二、引用标准继电保护及电网安全自动装置检验条例继电保护及电网安全自动装置现场工作保安规定电业安全工作规程GB/T 15145 微机线路保护装置通用技术条件DL 478 静态继电器及安全自动装置通用技术条件GB 7261 继电器及继电保护装置基本实验方法GB4858 电气继电器的绝缘试验GB2423 电工电子产品基本环境试验规程BP-2B微机母线保护装置说明书电网微机母线保护现场检验规程三、检验人员职责1．现场工作负责人职责1.1正确安全地组织工作。

1.2结合实际进行安全思想教育。
