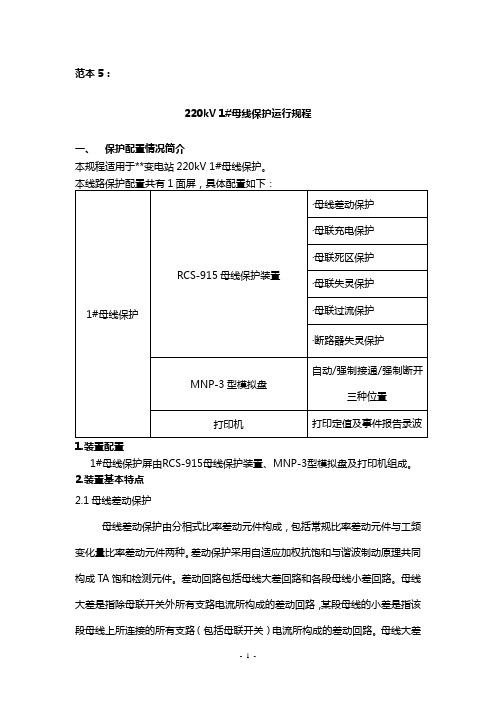

范本5：220kV 1#母线保护运行规程一、保护配臵情况简介本规程适用于**变电站220kV 1#母线保护。
本线路保护配臵共有1面屏，具体配臵如下：1.装臵配臵1#母线保护屏由RCS-915母线保护装臵、MNP-3型模拟盘及打印机组成。
2.装臵基本特点2.1母线差动保护母线差动保护由分相式比率差动元件构成，包括常规比率差动元件与工频变化量比率差动元件两种。
差动保护采用自适应加权抗饱和与谐波制动原理共同构成TA饱和检测元件。
差动回路包括母线大差回路和各段母线小差回路。
母线大差是指除母联开关外所有支路电流所构成的差动回路，某段母线的小差是指该段母线上所连接的所有支路（包括母联开关）电流所构成的差动回路。
母线大差比率差动用于判别母线区内和区外故障，小差比率差动用于故障母线的选择。
差动保护根据母线上所有连接元件电流采样值计算出大差电流，构成大差比率差动元件，作为差动保护的区内故障判别元件；对于双母线接线方式，根据各连接元件的刀闸位臵开入计算出两条母线的小差电流，构成小差比率差动元件，作为故障母线选择元件。
当双母线按单母方式运行不需进行故障母线的选择时可投入‚单母方式‛压板。
当元件在倒闸过程中两条母线经刀闸双跨，则装臵自动识别为单母运行方式。
这两种情况下都不进行故障母线的选择，当母线发生故障时将所有母线连接元件同时切除。
为防止母差保护因电流回路出问题而误动作，母差保护设臵了电压闭锁元件。
当零序电压、负序电压大于或相电压低于其相应闭锁值时，电压闭锁元件开放。
在动作于故障母线跳闸时必须经相应的母线电压闭锁元件闭锁。
母差保护受‚投母差保护‛软压板及屏上‚投母差保护‛硬压板共同控制。
在投入母差保护时，应将其软硬压板均投入。
2.2母联充电保护当任一组母线检修后再投入运行之前，应利用母联断路器对该母线进行充电试验，此时应投入母联充电保护，当被充电母线存在故障时，利用充电保护快速切除故障。
母联充电保护有专门的起动元件，在母联充电保护投入时，当母联电流任一相大于其整定值时，母联充电保护起动元件动作去控制母联充电保护部分。
编号：Q/×××变电站母线RCS-915AB保护（配RCS-918A复压闭锁）部分校验作业指导书（试行）作业负责人：作业日期年月日至年月日华北电网有限公司前言为进一步加强华北电网继电保护校验工作的规范性、标准化，强化继电保护现场安全管理，决定编制本作业指导书。
通过作业指导书，把继电保护现场工作做实、做细并进行优化，使现场工作可控、在控，以减少现场工作失误，从而有力地保证电网的可靠运行。
本作业指导书以《电力企业标准编制规则》（DL/T800-2001）为基础，参照国家电网公司标准化作业指导书（范本）编写。
本作业指导书的附录A、附录B及附录C、分别为保护装臵的主要技术参数、试验报告及现场工作安全技术措施，是本作业指导书不可分割的部分，具有与本指导书相同的效力。
本作业指导书由华北电网有限公司提出，京津唐电网继电保护作业指导书编写工作组负责编写，由华北电力调度局负责解释。
本作业指导书起草人：赵维洲李洪书本作业指导书审核人：王澎本作业指导书自发布之日起执行。
第 1 页共27页1范围本指导书适用于京津唐电网110Kv～２２０kV双母线结构RCS-915AB型母线保护(配RCS-918A复压闭锁装臵)部分项目的检验。
本指导书是以装臵最大化配臵给出的元件数，现场作业应以一次设备实际运行的支路数进行检验。
2引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
2．1 DL 408-91《电业安全工作规程》（发电厂和变电所电气部分）2．2 GB 7261-2001《继电器及继电保护装臵基本试验方法》2．3 GB 14285-93《继电保护和安全自动装臵技术规程》2．4 DL 478-2001《静态继电保护及安全自动装臵通用技术条件》2．5 JB/T 9568—2000 《电力系统继电器、保护及自动装臵通用技术条件》2．6 DL/T 5136—2001 《火力发电厂、变电所二次接线设计技术规程》2．7（87）水电电生字第108号《继电保护及电网安全自动装臵检验条例》2．8 DL/T 624—1997 《继电保护微机型试验装臵技术条件》2．9 DL/T 527—2002 《静态继电保护装臵逆变电源技术条件》2．10 DL/T 670—1999 《微机母线保护装臵通用技术条件》2．11 RCS-915AB微机母线保护装臵厂家使用说明书2．12 RCS-915AB微机母线保护装臵厂家技术说明书2．13 RCS-915AB微机母线保护装臵厂家调试大纲2．14 反措要求管理规定和文件(略)3修前准备3.1准备工作安排第 2 页共27页3.2人员要求3.3备品备件第 3 页共27页3.4工器具3.5材料第 4 页共27页3.6危险点分析3.7安全措施第 5 页共27页3.8人员分工第 6 页共27页4. RCS-915AB保护(配RCS-918A型复压闭锁)部分检验流程图工作负责人：第 7 页共27页5作业程序及作业标准(试验记录见附录B)5.2检验电源的使用5.3检修验内容和检验方法第 8 页共27页第 9 页共27页5.4竣工6验收记录7作业指导书执行情况评估附录A（资料性附录）附录B（资料性附录）母线RCS-915AB母线保护(配RCS-918A复压闭锁)部分检验试验报告B.1所需仪器仪表B．2保护屏后接线及插件外观检查B．3保护屏上压板检查B．4绝缘测试记录卡B．5通电初步检查B．6开入量检查B．6．1 RCS-915AB保护装臵开入量检查B．6．1．1隔离开关位臵接点检查(填正确或不正确)B．6．1．3保护压板投退检查(填正确或不正确)B．6．1．4 其它开关输入量检查(填正确或不正确)B．6．2 RCS-918A复压闭锁装臵开入量检查B．6．2．1 压板投退检查(填正确或不正确)B．6．2．2 其它开关输入量检查(填正确或不正确)B．7模数变换系统检验B．7．1 RCS-915AB保护装臵模数变换系统检验B．7．2 RCS-918A复压闭锁装臵模数变换系统检验B．8保护定值检验B．8．1 RCS-915AB保护整定值单核对B．9整组传动试验在直流额定电压下进行内部传动，交流电流、电压必需从端子排上通入试验，并按本保护展开图的要求，对保护直流回路上的各分支回路(包括直流保护回路、出口回路、信号回路及遥信回路)进行认真的传动，检查各直流回路接线的正确性(一次不允许传动断路器，则严禁带断路器传动，所有出口压板应全部退B．10 带负荷检验B．10．1各支路中性线电流的测试B．11状态检查B．12终结附录C（规范性附录）。

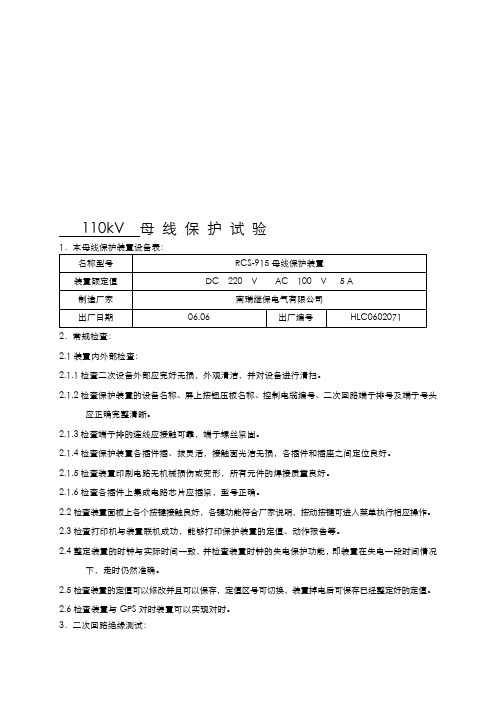

110kV 母线保护试验2．常规检查：2.1装置内外部检查：2.1.1检查二次设备外部应完好无损，外观清洁，并对设备进行清扫。
2.1.2检查保护装置的设备名称、屏上按钮压板名称、控制电缆编号、二次回路端子排号及端子号头应正确完整清晰。
2.1.3检查端子排的连线应接触可靠，端子螺丝紧固。
2.1.4检查保护装置各插件插、拔灵活，接触面光洁无损，各插件和插座之间定位良好。
2.1.5检查装置印刷电路无机械损伤或变形，所有元件的焊接质量良好。
2.1.6检查各插件上集成电路芯片应插紧，型号正确。
2.2检查装置面板上各个按键接触良好，各键功能符合厂家说明，按动按键可进入菜单执行相应操作。
2.3检查打印机与装置联机成功，能够打印保护装置的定值、动作报告等。
2.4整定装置的时钟与实际时间一致，并检查装置时钟的失电保护功能，即装置在失电一段时间情况下，走时仍然准确。
2.5检查装置的定值可以修改并且可以保存，定值区号可切换，装置掉电后可保存已经整定好的定值。
2.6检查装置与GPS对时装置可以实现对时。
3．二次回路绝缘测试：对地绝缘阻值均应大于10MΩ，总回路对地绝缘电阻值大于1.0 MΩ。
弱电回路用500V摇表，强电回路用1000V摇表。
4．保护装置程序版本：5.1刀闸位置开入：6．装置交流采样检查：6．1 电压采样：6．2 电压相角：6．3 电流采样：加入三相额定电压，每一线路分别加入额定电流5.0A，相电压超前各相电流60度7．保护装置定值清单：77778保护试验：8．1母差保护：88．1．2比率制动：8．1．2．1比率制动系数高值：高值0.70投入投单母方式压板或在线路互联状态下，任选两条线路定为线路1和线路2，在同一段母线上，固定线路1电流I1，给线路2加入与线路1反相180度的电流I2，逐渐增大I2电流直到差动动作，记录如下：I1=1.0A情况8．1．2．2比率制动系数低值：低值0.60投入母联检修压板，任选两条线路定为线路1和线路2，在同一段母线上，固定线路1电流I1，给线路2加入与线路1反相180度的电流I2，逐渐增大I2电流直到差动动作，记录如下：8．1．3 模拟母线区外故障：加电流10.0A，Ⅱ母元件电流与母联电流同极性串联，再与Ⅰ母元件电流反极性串联后分别通入A、B、C相故障电流，母差保护不动作。
RCS-915A（B）微机母线保护装置检验标准广西电力有限公司编制2004年7月继电保护检验标准编撰人员: 宁文辉、钟勇彬、孙翔、覃丙川、赵千谦、黄翠、宣亮、梁睿、刘建、陆振华、覃家豪、陈天胜、李步锦、陈洪海、韦启锋、黄珊、方雪莲、卢秋红、潘宇凯、曾启智、潘力、李俊审稿人员:颜顺衡、郑发林、韦恒、孙翔、宁文辉、覃家豪、闫金莲、覃丙川、陆振华、陈天胜、陈洪海、曾启智、潘力、李俊、韩冰、苏颜、陈剑勇、卢熙景前言1.本检验标准依据中国南方电网《继电保护及安装自动装置检验条例》（试行）编写；2.本检验标准分为新安装装置的验收检验、运行中装置的定期检验（定期检验分为全部检验、部分检验）；3.新安装装置的验收检验及投运一年内的第一次全部检验，按照检验标准所有项目进行；4.定期检验中的全部检验项目按照有※项目进行；5.定期检验中的部分检验按照有△项目进行；6.每两年进行一次部分检验；7.每六年进行一次全部检验；8.交流试验电源和相应调整设备应有足够容量，能保证在最大试验负载下，通过装置的电压和电流均为正弦波（无畸变现象）；9.定值检验用的仪器、仪表的精度不低于0.5级，所有仪器外壳应可靠接地。
目录1、外观及接线检查．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（4）2、绝缘电阻及耐压试验．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（4）3、逆变电源检验．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（5）4、通电初步检查．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（6）5、定值整定．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（7）6、开关量输入回路检验．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（8）7、模数变换系统检验．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（10）8、整组逻辑回路及定值检验．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（13）9、输出接点检查．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（17）10、开关传动试验．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（18）11、恢复与检查．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（18）12、电流回路阻抗测试．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（18）13、带负荷试验．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（24）14、结论及存在问题．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（25）15、使用仪器、仪表的型号和出厂的编号．．．．．．．．．．．．．．．．．．．．．．．．（25）16、检验的设备的铭牌．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（25）※△1、装置的外部检查(检验结果:正确的打“√”,否则打“×”)2、绝缘电阻及耐压试验(检验结果:正确的打“√”,否则打“×”)试验前的准备工作:（1）将保护装置主机和从机的保护电源插件（DC）、CPU插件(CPU)、管理/录波插件(MONI)、信号插件(SIG)、跳闸出口插件（OUT）拔出机箱，其余插件全部插入。
RCS-915AB保护装置校验1危险点分析2安全措施--------------------------3母线保护全部校验流程图4.作业程序和作业标准(试验记录见附录A) 4.1开工4.2检修电源的使用4.3检修内容及结果-------------5.验收记录-------------附录A（资料性附录）RCS-915AB母线保护全部检验试验报告1 检验报告填写说明本检验报告适用于RCS-915AB母线保护。
检验人员根据具体工程的保护功能配置，选择相应调试项目。
检验人员对检验报告中所列的保护检验项目，在其对应表格内划“/“表示删除。
试验说明：a)注意：动作信号灯是否同设计要求一致；b)注意：保护动作出口继电器是否同设计要求一致；c)用“X”表示不动作/不正确，用“√”表示动作/正确。
2 装置外观及接线检查3 绝缘电阻及介质强度检测-------------3.1 绝缘电阻检查3.2 介质强度检查4 逆变电源的检验检验逆变电源的自启动性能5 通电初步检查5.1 保护单元通电检查-------------5.2 管理单元通电检查5.3 液晶板检验6 定值整定-------------7 开入量回路检查7.1 隔离开关接点检查--------------------------7.3 其他开入及压板检查-------------7.4 隔离开关位置强投检验7.5 切换把手检查8 功耗测量直流功耗测量9 模数变换系统检验9.1 采样通道的零漂试验-------------9.2 电流幅值试验9.3 电流相位试验-------------9.4 电压幅值试验9.5 电压相位试验10 保护定值检验10.1 母差启动定值-------------10.2 比率制动特性检验比率制动系数：10.3 复合电压闭锁定值校验10.3.1 低电压定值校验10.3.2 负序电压定值校验-------------10.3.3 零序电压定值校验10.4 充电保护定值校验10.4.1 母联充电保护10.4.2 分段充电保护10.4.2.1 分段I充电保护10.4.2.2 分段II充电保护-------------10.510.5.1 母联失灵保护动作定值及动作时间校验I母任意一回故障电流；I210.5.2 母联死区保护动作定值及动作时间校验I1：I母任意一回故障电流；I2：母联电流10.5.2.1 母联在分位-------------10.5.2.2 母联在合位10.5.3 母联非全相保护动作定值及动作时间校验10.6 母联、分段过流定值校验10.6.1 母联过流电流定值10.6.2 母联过流零序电流定值-------------10.6.3 分段I过流电流定值10.6.4 分段I过流零序定值10.6.5 分段II过流电流定值-------------10.6.6 分段II过流零序定值10.7 失灵保护检验10.7.1-------------10.7.210.8 TA断线校验10.9 TV断线校验-------------11 输出触点和信号检查11.1 输出接点检查-------------11.2 信号检查11.3 录波信号-------------12 整组试验12.1 整组动作时间测量12.2 外部逻辑回路检查13 断路器传动试验14 定值与开关量状态检查-------------16-------------。
RCS-915微机母差保护现场投运试验规程1. 保护装置整定值（含控制字的设置）与软件版本校核1.1 检查各保护的程序版本号及校验码并做好记录。
1.2 核对保护装置整定值与整定通知单应一致。
1.3 针对主TA不同变比，各单元调整系数应按下述原则整定。
以多数相同的TA变比N为基准进行折算，将基准TA变比调整系数设定为1，其它各单元的调整系数则为该单元TA变比除以基准变比N的商值（各主TA变比关系可不要求整数倍），调整系数的计算只与一次额定电流有关，与二次额定电流无关。
举例说明见下表。
表一：单元 L1 L2 L3 L4主TA变比 1200/5 600/5 600/1 600/5调整系数 2 1 1 1最大的调整系数不宜超过2，否则会影响差流的计算精度。
1.4 核对TA二次额定电流（1A或5A）与定值通知单应一致。
若二次额定电流有1A和5A混用，应仔细检查各单元的TA二次额定电流与保护装置内中间变流器的参数一致。
2. 装置电流回路极性及中间变流器检查将所有单元切换到I段母线上，从两个单元的同相电流输入端子上通入穿越的1A电流（两单元流过的电流幅值相等，相位相差180º）检查装置的差电流。
举例说明如下：2.1 选取表一中L2单元的电流极性作为基准，对L4单元的电流极性进行检查。
试验电流从L2单元的A相端子上输入，从L4单元的A相端子上输出。
当试验电流为1A时，查看母差保护装置的A相差电流，其值应不大于0.1A。
同样试验应在B、C相进行。
2.2 选取表一中L2单元的电流极性作为基准，对L3单元的电流极性进行检查。
试验电流从L2单元的A相端子上输入，从L3单元的A相端子上输出。
由于两单元的调整系数一样而TA二次额定电流不一样，其差流显示值应如下表（In=5A）。
同样试验应在B、C相进行。
单元通入电流量电流显示值差流显示值L2 1A 1A 4±0.1AL3 1A 5A2.3 选取表一中L2单元的电流极性作为基准，对L1单元的电流极性进行检查。
范本5：220kV 1#母线保护运行规程一、保护配臵情况简介本规程适用于**变电站220kV 1#母线保护。
本线路保护配臵共有1面屏，具体配臵如下：1.装臵配臵1#母线保护屏由RCS-915母线保护装臵、MNP-3型模拟盘及打印机组成。
2.装臵基本特点2.1母线差动保护母线差动保护由分相式比率差动元件构成，包括常规比率差动元件与工频变化量比率差动元件两种。
差动保护采用自适应加权抗饱和与谐波制动原理共同构成TA饱和检测元件。
差动回路包括母线大差回路和各段母线小差回路。
母线大差是指除母联开关外所有支路电流所构成的差动回路，某段母线的小差是指该段母线上所连接的所有支路（包括母联开关）电流所构成的差动回路。
母线大差比率差动用于判别母线区内和区外故障，小差比率差动用于故障母线的选择。
差动保护根据母线上所有连接元件电流采样值计算出大差电流，构成大差比率差动元件，作为差动保护的区内故障判别元件；对于双母线接线方式，根据各连接元件的刀闸位臵开入计算出两条母线的小差电流，构成小差比率差动元件，作为故障母线选择元件。
当双母线按单母方式运行不需进行故障母线的选择时可投入‚单母方式‛压板。
当元件在倒闸过程中两条母线经刀闸双跨，则装臵自动识别为单母运行方式。
这两种情况下都不进行故障母线的选择，当母线发生故障时将所有母线连接元件同时切除。
为防止母差保护因电流回路出问题而误动作，母差保护设臵了电压闭锁元件。
当零序电压、负序电压大于或相电压低于其相应闭锁值时，电压闭锁元件开放。
在动作于故障母线跳闸时必须经相应的母线电压闭锁元件闭锁。
母差保护受‚投母差保护‛软压板及屏上‚投母差保护‛硬压板共同控制。
在投入母差保护时，应将其软硬压板均投入。
2.2母联充电保护当任一组母线检修后再投入运行之前，应利用母联断路器对该母线进行充电试验，此时应投入母联充电保护，当被充电母线存在故障时，利用充电保护快速切除故障。
母联充电保护有专门的起动元件，在母联充电保护投入时，当母联电流任一相大于其整定值时，母联充电保护起动元件动作去控制母联充电保护部分。
充电保护开放期为300ms，根据控制字决定在此期间是否闭锁母差保护。
在充电保护开放期间，若母联电流大于充电保护整定电流，则将母联开关切除。
母联充电保护不经复合电压闭锁。
母联充电保护应在对母线充电前投入（应投入充电保护相应的软压板及硬压板），在充电完毕后及时退出。
正常情况下，母联充电保护应处于退出状态。
2.3母联过流保护当利用母联断路器作为线路的临时保护时可投入母联过流保护。
母联过流保护在任一相母联电流大于过流整定值，或母联零序电流大于零序过流整定值时，经整定延时跳母联开关，母联过流保护不经复合电压元件闭锁。
正常情况下，母联过流保护应处于退出状态。
2.4母联失灵保护与母联死区保护当保护向母联发跳令后，经整定延时母联电流仍然大于母联失灵电流定值时，母联失灵保护经两母线电压闭锁后切除两母线上所有连接元件。
若母联开关和母联CT之间发生故障，断路器侧母线跳开后故障仍然存在，正好处于CT侧母线小差的死区，为提高保护动作速度，专设了母联死区保护。
该保护在差动保护发母线跳令后，母联开关已跳开而母联CT仍有电流，且大差及断路器侧小差元件不返回的情况下，延时100ms跳开另一条母线。
2.5母联非全相保护当母联断路器某相断开，母联非全相运行时，可由母联非全相保护延时跳开三相。
非全相保护可采用零序和负序电流作为其动作的辅助判据。
本站母联断路器采用三相联动断路器，不存在非全相问题，因此正常情况下该保护不起作用。
2.6断路器失灵保护当故障线路保护出口而其断路器失灵拒动时，为防止事故扩大，需由失灵保护动作于切除故障元件所有母线的所有连接元件。
220kV各条线路或主变保护屏上的失灵启动回路与本装臵失灵保护的相关开入点连接，运行中，当失灵保护检测至有失灵启动接点动作时，若该元件的对应相电流大于失灵相电流启动定值（可整定是否再经零序电流或负序电流闭锁），则经过失灵保护电压闭锁起动失灵保护，经跟跳延时再次动作于该线路断路器，经跳母联延时动作于母联开关，经失灵延时切除该元件所在母线的各个连接元件。
失灵保护也经过电压闭锁.主变失灵可通过专用接入点解除电压闭锁。
2.7母线运行方式的识别正常运行时，本装臵根据引入的隔离刀闸辅助触点自动判别母线运行方式，同时对刀闸辅助触点进行自检。
当发现与实际不符（如某条支路有电流而无刀闸位臵），则发出刀闸位臵报警。
另外如刀闸位臵出现双跨时也发刀闸位臵报警信号。
为防止无刀闸位臵的支路拒动，当无论哪条母线发生故障时，将切除无刀闸位臵的支路。
为减小刀闸辅助触点不可靠性对保护的影响，母差屏上专门配臵了刀闸模拟盘。
当刀闸位臵发生异常时保护发出报警信号，通知运行人员检修处理。
在检修期间，可以通过模拟盘强制指定相应的刀闸位臵，保证母差保护在此期间的正常运行。
刀闸强制开关有三种位臵状态：自动、强制接通、强制断开。
在臵于自动状态时，刀闸位臵取决于外接刀闸辅助触点的状态；在强制接通时，刀闸状态被强制臵为导通状态；在强制断开时，刀闸状态被强制臵为断开状态。
采用此模拟盘，当刀闸位臵接点异常时，通过强制开关指定正确的刀闸位臵，然后按下屏上的‚刀闸位臵确认‛按钮通知母差保护装臵读取正确的刀闸位臵。
注意：当装臵发出刀闸位臵报警信号时，如某条支路有电流而无刀闸位臵，则装臵能记忆原来的刀闸位臵。
运行人员应在保证刀闸位臵恢复正常之后，再按屏上刀闸位臵确认按钮复归报警信号。
刀闸位臵检修结束后必须及时将强制开关恢复到自动位臵。
2.8母线电压切换当有一组PT检修或故障时，可利用屏上的电压切换开关进行切换。
开关位臵有双母、I母、II母三个位臵。
当臵于双母位臵时，引入装臵的电压分别为220kVI母、II母PT来的电压；当臵于I母位臵时，装臵内部都取I母电压；当臵于II母位臵时，装臵内部都取II母电压。
正常运行时，电压切换开关应臵于双母位臵。
需要注意的是只有当母差保护感受到某段PT电压长期失压时才需进行切换，而即使是PT检修，但PT二次电压进行了并列，则无需进行切换。
注意：当由电压切换开关进行切换时，应将整定控制字中的投一母方式、投二母方式均臵为0；当由整定控制字进行电压切换时（用于远方控制），应将电压切换开关臵于双母位臵。
二、装臵外部回路1. 保护交直流回路：1. 1保护交流电流回路：母差保护电流回路均取自母线上各元件电流互感器，极性靠母线侧，RCS-915母线保护装臵母联电流极性靠I母侧。
准确级5P30变比750/5以220kVxx线为例母线保护电流回路示意图1.2保护交流电压回路：母线电压取自220kV 电压隔离并列柜，准确级为0.5级。
保护交流电压回路如下图所示：1. 3保护用直流电源：本站直流屏采用两套直流设备，分列运行方式，全站设备采用直流辐射供电方式。
1#母线保护装臵直流电源取自1#直流馈电屏3Z （1#母线保护RCS-915电源）空开,空开采用ABB 公司直流16A ，保护装臵屏后1K 空开采用ABB 公司直流2A 。
相关直流回路示意图如下：1#直流馈电屏3K直流馈电屏3K 采用 ABB公司S253S-B16-DC自动空气开关三、保护压板、切换开关及按纽配臵1)压板配臵图；1LP81LP71LP61LP51LP41LP31LP1 1LP2TLP3TLP1 TLP2MLP2MLP1BLP3BLP1BLP2L1LP（凡未标明的压板均为备用压板，正常应为退出状态）2)全部压板介绍（区分功能压板、出口压板，功能压板两端电位，出口压板两端对负电端子电位或对地电位）1LP1-1LP8为功能压板，在压板断开时其压板两端之间应有DC24V电压。
L1LP为启动1#主变失灵联切压板，也属于出口压板。
正常情况下上下桩头两端之间不应带有电压。
其余压板为出口压板，正常情况下当断开时其上桩头对地带负电，下桩头对地不带电，上下桩头两端之间不应带有电压。
1LP1──投母差（投入后启用母差保护功能，功能压板）1LP2──投单母运行（运行方式变为仅单母运行时投入，功能压板）1LP3──投母联充电保护（任一段母线检修后投入运行时投入，充电成功后退出，功能压板）1LP4──投母联过流保护（调度要求启用母联辅助保护时投入，功能压板）1LP5──投断路器失灵保护（投入后启用断路器失灵保护功能，功能压板）1LP6──投母联非全相保护（投入后启用母联断路器非全相保护功能。
本站母联断路器采用三相联动断路器。
不启用该功能，正常运行时不投入，功能压板）1LP7──投检修状态（投入后保护报文不发送至后台及远动，正常运行时不投入，保护检修时投入，功能压板）1LP8──投母联检修（人为将母联开关位臵至为分位，保证母线保护动作的正确性，母联开关检修时投入，功能压板）TLP1──跳1#主变高压侧201开关（一）（保护动作切除1#主变高压侧201开关。
至1#主变高压侧201操作箱第一组跳圈，出口压板）TLP2──跳XX线XXX开关（一）（保护动作切除XX线XXX开关。
至XX线XXX 操作箱第一组跳圈不启动重合闸，出口压板）TLP3──跳XX线XXX开关（一）（保护动作切除XX线XXX开关。
至XX线XXX 操作箱第一组跳圈不启动重合闸，出口压板）MLP1──跳母联212开关（一）（保护动作切除母联212开关，至母联212开关操作箱第一组跳圈，出口压板）MLP2──跳母联212开关（二）（保护动作切除母联212开关，至母联212操作箱第二组跳圈，出口压板）TLP1──跳1#主变高压侧201开关（二）（保护动作切除1#主变高压侧201开关，至1#主变高压侧201操作箱第二组跳圈，出口压板）TLP2──跳XX线XXX开关（二）（保护动作切除XX线XXX开关。
至XX线XXX 操作箱第二组跳圈不启动重合闸，出口压板）TLP3──跳XX线XXX开关（二）（保护动作切除XX线XXX开关。
至XX线XXX 操作箱第二组跳圈不启动重合闸，出口压板）L1LP──启动1#主变失灵联切（保护动作启动1#主变保护屏上RCS-974A变压器非电量及辅助保护装臵，经该装臵电流判据后联切1#主变其他侧开关。
出口压板）3)切换开关及按纽使用说明；机柜正面左上部为电压切换开关， PT检修或故障时使用，开关位臵有双母，I母、II母三个位臵。
当臵在双母位臵，引入装臵的电压分别为I母、II 母TV来的电压; 当臵在I母位臵，引入装臵的I、 II母电压都为I母电压; 当臵在II母位臵，引入装臵的I、 II母电压都为II母电压（使用此功能需将定值中‚投I母TV‛、‚投II母TV‛均设为‚0‛）。
机柜正面右上部有三个按钮，分别为信号复归按钮、刀闸位臵确认按钮和打印按钮。
信号复归按钮用于复归保护动作信号。
