110kv母差保护调试方法110kv母差保护是电力系统中重要的一环,保证了电网的安全和稳定运行。
在新建或改造工程完成后,对110kv母差保护进行调试是必不可少的环节。
本文将介绍110kv母差保护调试的方法。
一、准备工作在进行110kv母差保护调试之前,需要做好以下准备工作:1. 检查设备及线路的接线是否正确,确保没有接错或接漏。
2. 确认保护设备的接地方式,检查接地电阻是否满足要求。
3. 检查保护设备的设置参数是否正确,包括故障类型、间隔距离、整定值等。
二、调试步骤1. 检查电源和电源线路,确保供电正常。
同时,检查保护设备的显示屏,确认设备处于正常工作状态。
2. 进行保护设备的初始设置。
根据实际情况,设置保护设备的基本参数,如电压、电流、频率等。
3. 进行保护设备的整定。
根据电网的实际情况,设置保护设备的动作特性曲线和整定值。
可以根据系统的负荷情况和设备的容量来确定整定值。
4. 进行保护设备的稳态和动态测试。
稳态测试主要是检查保护设备在正常工作状态下的响应情况,包括对各种故障类型的判断和动作;动态测试主要是模拟各种故障条件,检查保护设备的动作速度和准确性。
5. 检查保护设备的通讯功能。
如果保护设备具有通讯功能,需要进行通讯测试,确保与上位机或其他设备的通讯正常。
6. 检查保护设备的报警和事件记录功能。
对保护设备的报警和事件记录进行测试,确认设备能够准确记录各种故障情况和操作事件。
7. 进行综合测试。
将保护设备与其他辅助设备进行联调测试,确保各个设备之间的协调工作正常。
三、调试注意事项1. 在调试过程中,要注意保护设备的安全。
尤其是在进行高压测试时,要注意防止触电和电弧的危险。
2. 调试过程中要仔细观察保护设备的显示屏和报警指示灯,及时发现异常情况并处理。
3. 调试结束后,要对整个调试过程进行记录和总结。
记录调试中发现的问题和解决方法,为今后的维护和运维工作提供参考。
总结:110kv母差保护调试是一项重要的工作,通过合理的调试可以确保保护设备的正常运行,并提高电网的安全性和可靠性。
母差保护调试作业指导Ver 4.00.121012编写:审核:批准:长园深瑞继保自动化有限公司二〇一二年十月文档升级说明长园深瑞母线保护调试作业指导长园深瑞继保自动化有限公司二〇一二年十月目录第一部分母线保护版本比较 (5)1.1.BP-2B装置 (5)1.1.1. BP-2B标准版本差异 (5)1.1.2. BP-2B地区版本差异 (6)1.2.BP-2C(S)装置 (9)1.2.1. BP-2C(S)装置标准版本 (9)1.2.2. BP-2C(S)装置地区版本 (11)第二部分母线保护逻辑调试 (12)1.1.压板逻辑 (12)1.1.1. BP2B保护压板 (12)1.1.2. BP2CS保护压板 (13)1.1.3. 分列压板 (13)1.1.4. BP2C-NW保护压板 (13)1.1.5. 检修压板 (14)1.2.母线保护调试(以标准双母线为例) (14)1.2.1. 交流量精度试验 (14)1.2.2. 开入开出试验 (14)1.2.3. 母线保护逻辑试验 (14)1.2.4. 特殊逻辑介绍 (22)1.2.5. 其他常见主接线方式说明 (25)第三部分常见问题解答 (32)第一部分母线保护版本比较1.1.BP-2B装置1.1.1.BP-2B标准版本差异表1 BP-2B标准版本差异说明1.1.2.BP-2B地区版本差异表2 BP-2B地区最新版本差异说明1.2.BP-2C(S)装置1.2.1.BP-2C(S)装置标准版本1.2.2.BP-2C(S)装置地区版本第二部分母线保护逻辑调试1.1.压板逻辑1.1.1.BP2B保护压板差动保护、失灵保护只受开关把手投退控制;华北地区版本受差动、失灵保护压板投退控制。
除河北南网版本外,母联过流保护、母联充电保护(充电是否退差动受母差控制字控制)只受压板投退控制;各主接线方式下含有的其他保护为固定投入(如母联死区、母联失灵);互联压板跟其他可能报互联的逻辑、控制字是或门关系;分列压板优先级最高,只要投入分列压板,装置逻辑就认为一定是分列运行。
母线差动保护调试方法 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】母线差动保护调试方法1、区内故障模拟,不加电压,将CT断线闭锁定值抬高。
选取Ⅰ母上任意单元(将相应隔离刀强制至Ⅰ母),任选一相加电流,升至差动保护动作电流值,模拟Ⅰ母区内故障,差动保护瞬时动作,跳开母联及Ⅰ母上所有连接单元。
跳开Ⅰ母、母联保护信号灯亮,信号接点接通,事件自动弹出。
在Ⅱ母线上相同试验,跳开母联及Ⅱ母上所有连接单元。
将任一CT一次值不为0的单元两把隔刀同时短接,模拟倒闸操作,此时模拟上述区内故障,差动保护动作切除两段母线上所有连接单元。
(自动互联)。
投入母线互联压板,重复模拟倒闸过程中区内故障,差动保护动作切除两段母线上所有连接单元。
(手动互联)任选Ⅰ母一单元,Ⅱ母一单元,同名相加大小相等,方向相反的两路电流,电流大于CT断线闭锁定值,母联无流,此时大差平衡,两小差均不平衡,保护装置强制互联,再选Ⅰ母(或Ⅱ母)任一单元加电流大于差流启动值,模拟区内故障,此时差动动作切除两段母线上所有连接单元。
任选Ⅰ母上变比相同的的两个单元,同名相加大小相等,方向相反的的两路电流,固定其中一路,升高另外一路电流至差动动作,根据公式计算比率制动系数,满足说明书条件。
(大差比例高值,大差比例低值,小差比例高值,小差比例低值,当大差高值或小差高值任一动作,且同时大差和小差比例低值均动作,相应比例差动元件动作。
)2、复合电压闭锁。
非互联状态,Ⅱ母无压,满足复压条件。
Ⅰ母加入正常电压,单独于Ⅰ母任一支路加入电流大于差动启动电流定值,小于CT断线闭锁定值,在差流比率制动动作满足条件下,分别验证保护Ⅰ母的电压闭锁中相电压(),负序电压(4V),零序电压定值(6V),正常电压,相应母线差动不出口,复合电压闭锁任一条件开放,差动出口。
对于Ⅱ母故障,Ⅱ母单元加入故障电流,正常电压,逐项验证Ⅱ母复压开放。
模块四母差保护检验调试概述母线发生故障的几率较线路低,但故障的影响面很大。
因为母线上通常连有较多的电气元件,母线故障将使这些元件停电,从而造成大面积停电事故,并可能破坏系统的稳定运行,使故障进一步扩大。
母线差动保护能够在母线发生故障时快速地切除隔离故障,保证系统的稳定运行,因此母差保护的调试和维护工作非常重要。
当220kV及以上断路器在保护动作跳闸时如果发生机构失灵而无法跳开时,为尽快隔离故障,保证系统稳定运行,要求启动断路器失灵保护,以较短时间动作于断开母联断路器或分段断路器,再经一时限动作于连接在同一母线上的所有支路的断路器。
现各厂家生产的微机母差保护一般都包含集成有断路器失灵保护功能。
新投入运行的母差保护装置第一年内需进行一次全部检验;微机型母差保护每两年进行一次部分检验,每六年进行一次全部检验。
以下以RCS-915A母差保护为例,说明其检验调试的基本步骤。
即使是同一厂家的相同型号的保护装置,因软件版本号的不同而可能会有个别差异。
1、工作任务现场有高压母线差动保护屏一面,需停电进行保护年检,要求在规定时间内完成保护年检项目。
2、工作条件2.1RCS-915A母线差动保护屏柜。
2.2微机保护测试仪及配套试验线,万用表,兆欧表。
2.3螺钉旋具,绝缘胶布。
3、操作注意事项3.1更换母差保护装置或检验调试中,对于接入母差保护的各电气元件(主变、线路、旁路、母联或分段开关)尤其是运行状态元件,要特别注意工作中应严禁造成二次电流回路开路、直流回路接地及电压回路短路等。
3.2对于新安装母差保护装置,应认真清查接入母差保护屏的所有元件各相电流回路的相对极性关系及变比整定是否正确。
3.3检查母差保护屏的各元件失灵启动回路及母线刀闸切换电流回路接入是否正确并核对其相应切换继电器或指示灯显示正确,要保证电流切换回路正确可靠。
3.4调试中应特别注意检查其在区内、外故障时动作的选择性是否正确,检查其复合电压闭锁功能、母联失灵(死区故障)保护、CT断线闭锁、告警功能及各保护单元的出口逻辑(包括失灵保护出口)是否正确。
母线差动保护调试新方法摘要:比率制动原理的母线差动保护因其接线简单,有效识别母线区内故障,在电网中得到广泛应用。
本文提出母差保护定期检验通过读取运行间隔电气量,实现无需隔离运行电流回路的母差保护比率制动系数校验方法。
关键词:继电保护,母差保护,定期检验,调试方法1引言母线差动保护接入母线上的全部连接元件的电流,通过计算母线的差动电流及制动电流,判断母线运行情况,在故障时切除故障母线。
由于涉及间隔较多,在母差保护开展定期检验时,母线上连接的元件一般不停运,需要在端子排处短接各元件的电流回路,并断开端子连接片,对母差保护加试验量调试。
操作过程中,电流回路开路的风险较高,影响设备与人身安全。
0因此,本文提出一种通过网口读取运行间隔电气量,通过备用间隔加入试验电流量,校验母差保护比率制动系数的方法。
2软件功能本调试方法以昂立继保试验仪为平台,搭建母差保护专用测试系统。
软件支持IEC61850-MMS、南瑞继保网络103、长园深瑞网络103通讯规约,从网口读取运行间隔电气量,自动计算当前制动电流及差动电流,输出六路电流,分别加入两个备用间隔,自动调整输出电流,将母差跳闸接点接入试验仪,以跳闸接点状态翻转判断母差动作,使用二分法搜索动作边界并计算出比率系数定值。
目前支持PCS-915和BP-2C两种型号的母线保护调试。
3调试原理3.1BP-2C型母差保护比率系数校验BP-2C型母差保护的复式差动判据:差电流,为母线所有支路电流和的绝对值。
和电流,为母线所有支路电流的绝对值之和。
母线并列运行时,大差比率系数使用高值1;母线分裂运行时,大差比率系数采用低值0.3,小差比率系数固定采用高值1。
3.1.1BP-2C母线大差比率系数高值校验BP-2C母差保护在母联合位时大差比率系数采用高值 =1。
此时大差差动判据可简化如下:3.1.2BP-2C母线大差比率系数低值校验BP-2C母差保护在母联分位时,大差比率系数采用高值 =0.3。
母线差动保护调试方法1、区内故障模拟,不加电压,将CT断线闭锁定值抬高。
选取Ⅰ母上任意单元(将相应隔离刀强制至Ⅰ母),任选一相加电流,升至差动保护动作电流值,模拟Ⅰ母区内故障,差动保护瞬时动作,跳开母联及Ⅰ母上所有连接单元。
跳开Ⅰ母、母联保护信号灯亮,信号接点接通,事件自动弹出。
在Ⅱ母线上相同试验,跳开母联及Ⅱ母上所有连接单元。
将任一CT一次值不为0的单元两把隔刀同时短接,模拟倒闸操作,此时模拟上述区内故障,差动保护动作切除两段母线上所有连接单元。
(自动互联)。
投入母线互联压板,重复模拟倒闸过程中区内故障,差动保护动作切除两段母线上所有连接单元。
(手动互联)任选Ⅰ母一单元,Ⅱ母一单元,同名相加大小相等,方向相反的两路电流,电流大于CT断线闭锁定值,母联无流,此时大差平衡,两小差均不平衡,保护装置强制互联,再选Ⅰ母(或Ⅱ母)任一单元加电流大于差流启动值,模拟区内故障,此时差动动作切除两段母线上所有连接单元。
任选Ⅰ母上变比相同的的两个单元,同名相加大小相等,方向相反的的两路电流,固定其中一路,升高另外一路电流至差动动作,根据公式计算比率制动系数,满足说明书条件。
(大差比例高值0.5,大差比例低值0.3,小差比例高值0.6,小差比例低值0.5,当大差高值或小差高值任一动作,且同时大差和小差比例低值均动作,相应比例差动元件动作。
)2、复合电压闭锁。
非互联状态,Ⅱ母无压,满足复压条件。
Ⅰ母加入正常电压,单独于Ⅰ母任一支路加入电流大于差动启动电流定值,小于CT断线闭锁定值,在差流比率制动动作满足条件下,分别验证保护Ⅰ母的电压闭锁中相电压(40.4V),负序电压(4V),零序电压定值(6V),正常电压,相应母线差动不出口,复合电压闭锁任一条件开放,差动出口。
对于Ⅱ母故障,Ⅱ母单元加入故障电流,正常电压,逐项验证Ⅱ母复压开放。
3、CT断线闭锁差动,默认投入,闭锁三相,在Ⅰ母(或Ⅱ母)上任一单元A相加电流至CT断线闭锁定值,延时5S发“CT断线闭锁”事件,CT断线信号灯亮及信号接点闭合,此时另选一单元,A相加故障电流至差动动作值,此时差动不出口,B相故障电流满足差动条件,差动不出口,C相加故障电流满足差动条件,差动不出口。
母线保护的原理及调试
母线是电力系统中起到横向输送电能的作用,具有重要的传输能力。
母线保护的原理是防止母线出现故障时,导致电力系统无法正常工作,引起严重的事故。
母线保护主要是针对以下几个故障的保护:
1. 短路故障:母线两侧出现直接短路时,会造成电力系统短路跳闸,对系统造成较大的影响。
2.接地故障:母线发生接地故障时,会导致母线与地之间形成电阻,因此需要及时检测并断开故障,以免电力系统遭受灾难。
3.内部故障:母线内部由于介质劣化、电压过高等原因导致局部放电或者击穿时,需要把故障部位隔离,避免对电力系统造成危害。
母线保护通常采用电流继电器的方式进行,当监测到母线电流异常时,会发出警报,并通过保护电路切断系统电路,以防止故障扩散。
调试需要经过以下步骤:
1. 确定保护类型:选择合适的保护类型,如电流保护、差动保护、接地保护等,依据母线运行情况和故障类型采用相应的保护。
2. 设置灵敏度:根据母线电流的变化情况设置保护的灵敏度,能够及时检测到异常的电流变化。
3. 调整区域参数:当母线保护范围较大时,需要将保护范围分成若干个区域进行保护,需要调整不同区域的参数,确保保护的准确性。
4. 检查计时器:保护计时器的调整也非常重要,可以保证保护速度的准确性。
5. 并联进行:如果有多个母线保护连接在一起,需要进行并联调试,确保系统运行的稳定性。
6. 测试程序:最后,需要根据测试程序进行调试,检查保护是否准确、是否可以正常工作。

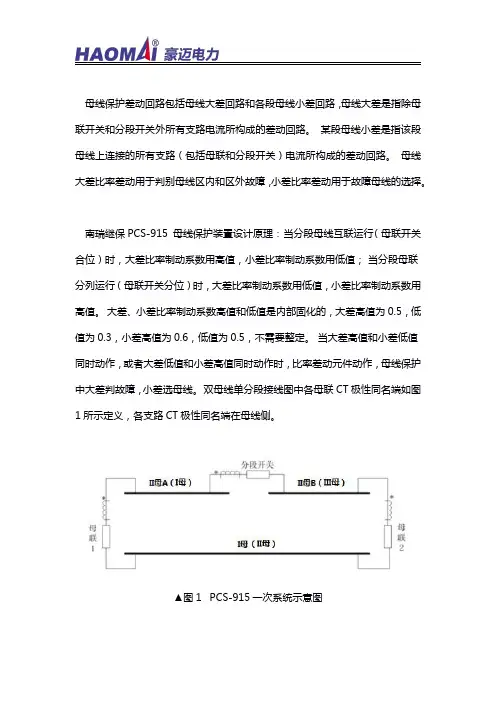

母线保护差动回路包括母线大差回路和各段母线小差回路,母线大差是指除母联开关和分段开关外所有支路电流所构成的差动回路。
某段母线小差是指该段母线上连接的所有支路(包括母联和分段开关)电流所构成的差动回路。
母线大差比率差动用于判别母线区内和区外故障,小差比率差动用于故障母线的选择。
南瑞继保PCS-915母线保护装置设计原理:当分段母线互联运行(母联开关合位)时,大差比率制动系数用高值,小差比率制动系数用低值;当分段母联分列运行(母联开关分位)时,大差比率制动系数用低值,小差比率制动系数用高值。
大差、小差比率制动系数高值和低值是内部固化的,大差高值为0.5,低值为0.3,小差高值为0.6,低值为0.5,不需要整定。
当大差高值和小差低值同时动作,或者大差低值和小差高值同时动作时,比率差动元件动作,母线保护中大差判故障,小差选母线。
双母线单分段接线图中各母联CT极性同名端如图1所示定义,各支路CT极性同名端在母线侧。
▲图1PCS-915一次系统示意图1大差比率制动系数高值(小差低值)0.5校验方法选取支路2挂II母A,支路3挂I母,母联1开关1在合位,将母联1、支路2、支路3的SV接收软压板置“1”,其余SV软压板置“0”,母联1互联软压板置“1”,分列软压板置“0”,配置完成各间隔的SV。
继保之星-1600继电保护测试仪IA相电流映射为母联IA相电流,IB相电流映射为支路2的IA相电流,IC相电流映射为支路3的IA相电流,示意图如图2所示。
▲图2大差校验接线示意图试验参数设置界面如图3所示(本试验设定母差电流定值为0.3A举例)▲图3大差高值(小差低值)校验初始值设置在工具栏点击“▶”或按键盘“run”键开始试验,此时保护不动作,持续按住键盘“▲”增大IB值,观察保护装置面板指示灯,直到“母差动作”指示灯亮,记录IB的电流值,此时IB应为0.6A。
大差高值与小差低值同时满足条件,比率差动元件动作。
(1)计算大差比率系数高值。
