序号 工程检查记录 1 保护屏内元器件检查良好2 装置插件检查 装置内各插件良好，无划伤、烧伤的痕迹3 端子排接线检查 端子排接线紧固，标号清楚齐全4 装置背板接线检查 装置背板接线紧固，标号清楚齐全5 保护硬连片的检查 保护硬连片标示清楚、功能正确6 二次设备标示的检查 二次设备标示清楚7 屏内的接地线检查接地线结实、牢靠8箱体的检查良好110kV 母线保护调试报告安装地点 制造厂家型号 110kVxx 变电站 长园深瑞BP-2CA-G版本号 V1.00校验码 23DC 校验仪器某某昂立 A460 继电保护测试仪校验仪表数字万用表一、装置外观检查：〔按 DL/T995-2023 标准的 6.3.2 执行〕二、沟通二次回路的检查及检验：〔按 DL/T995-2023 标准的 6.2.1-6.2.3 执行〕1、沟通电流二次回路的检查及检验：1.1 电流回路接地是否正确并符合反措要求:结论：已复查该线路电流回路接地符合反措要求。
1.2 电流回路试验端子短接片是否短接结实,电流端子是否合格:结论：已复查该电流端子符合反措要求，并把全部接线端及端子端接片紧固。
1.3 电流回路接线是否规X 和正确，线号标示是否清楚正确，对不合格的应更换:结论：电流回路接线规X、正确，接线标号清楚正确。
2、沟通电压二次回路的检查及检验：2.1电压回路接地是否正确并符合反措要求:结论：已复查该线路电压回路接地符合反措要求。
2.2电压二次回路中全部空开的装设地点、脱扣电流是否适宜、质量是否良好，能否保证选择性，自动空开线圈阻抗值是否适宜，对不合格的应更换：结论：经检查电压二次回路中全部空气空关各项要求均良好。
2.3检查串联在电压二次回路中的自动开关、隔离开关及切换设备触点的牢靠性：结论：经检查电压二次回路中的空气开关、隔离开关及切换设备触点牢靠性良好。
三、直流二次回路的检查：〔含断路器操作回路、信号回路、隔离开关二次回路，按DL/T995-2023 标准的 6.2.6 执行〕1、全部信号回路接线是否规X、正确，接线是否结实，线号标示是否清楚正确，对不合格的应更换：结论：全部信号回路接线规X、正确，接线结实，线号标示清楚正确。
BP-2系列微机母线保护检验规程1．适用范围本规程规定了BP-2系列（包括BP-2A、BP-2AE、BP-2B）微机母线保护的检验项目、内容、方法和要求。
本规程适用于现场继电保护工作人员进行BP-2系列微机母线保护的现场检验。
2．编写依据* GB14285-93继电保护和安全自动装臵技术规程*部颁继电保护和电网安全自动装臵检验条例*部颁电力系统继电保护及安全自动装臵反事故措施要点*继电保护和电网安全自动装臵现场工作保安规定* DL 478-92静态继电保护及安全自动装臵通用技术条件* DL/T 587-1996微机继电保护装臵运行管理规程* BP-2系列微机母线保护装臵技术说明书3．总则3．1 检验前的准备要求检验前，检验人员必须认真学习《继电保护和电网安全自动装臵现场工作保安规定》、《继电保护和电网安全自动装臵检验条例》和本规程，理解和熟悉检验内容和要求。
准备好与现场安装相符的设计图纸、屏图及前一次的试验记录（或出厂试验记录）。
3．2本规程的编写说明（1）本规程中所使用的保护装臵端子号，在整屏试验时应自行对应被试保护屏的端子号。
（2）本规程中额定交流电流用In表示（即In=5A或1A），额定交流相电压用Un表示（即Un=57.7V）。
3．3对试验设备及试验接线的基本要求（1）使用的微机型继电保护试验装臵，其技术性能应符合DL/T624-1997《继电保护微机型试验装臵技术条件》之规定。
（2）试验仪表应经检验合格，其精度应不低于0.5级。
（3）试验回路的接线原则，应使加入保护装臵的电气量与继电器检验规程相符。
模拟故障的试验回路，应具备对保护装臵进行整组试验的条件。
3．4 试验条件和要求（1）交、直流试验电源质量和接线方式等要求参照《继电保护和电网安全自动装臵检验条例》有关之规定。
（2）试验时如无特殊说明，所加直流电源均为额定值。
（3）通入装臵的电气量，无特殊说明时，均指从屏上相对应的端子排加入。

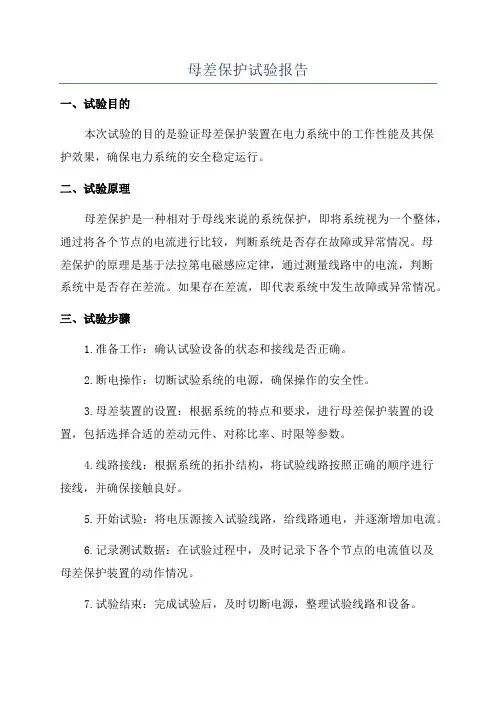

母差保护试验报告一、试验目的本次试验的目的是验证母差保护装置在电力系统中的工作性能及其保护效果，确保电力系统的安全稳定运行。
二、试验原理母差保护是一种相对于母线来说的系统保护，即将系统视为一个整体，通过将各个节点的电流进行比较，判断系统是否存在故障或异常情况。
母差保护的原理是基于法拉第电磁感应定律，通过测量线路中的电流，判断系统中是否存在差流。
如果存在差流，即代表系统中发生故障或异常情况。
三、试验步骤1.准备工作：确认试验设备的状态和接线是否正确。
2.断电操作：切断试验系统的电源，确保操作的安全性。
3.母差装置的设置：根据系统的特点和要求，进行母差保护装置的设置，包括选择合适的差动元件、对称比率、时限等参数。
4.线路接线：根据系统的拓扑结构，将试验线路按照正确的顺序进行接线，并确保接触良好。
5.开始试验：将电压源接入试验线路，给线路通电，并逐渐增加电流。
6.记录测试数据：在试验过程中，及时记录下各个节点的电流值以及母差保护装置的动作情况。
7.试验结束：完成试验后，及时切断电源，整理试验线路和设备。
四、试验结果本次试验的结果显示，母差保护装置工作正常，能够及时准确地检测到线路中的差流，并进行保护动作。
试验中，没有出现误动作或漏动作等情况，保护装置的动作时限符合设计要求。
五、问题分析与改进措施根据试验结果和试验过程中的观察，本次试验没有发现明显的问题。
但我们可以从以下几个方面进行改进：1.定期检测：对母差保护装置进行定期的检测和维护工作，确保其工作状态和性能的稳定性。
2.参数调整：根据实际情况，对母差保护装置的参数进行调整，使其更加符合实际情况。
3.培训与教育：对试验人员进行母差保护装置的相关培训和教育，提高他们对设备操作和维护的能力。
六、总结与展望通过本次试验，我们对母差保护装置在电力系统中的应用进行了验证，验证了其工作性能和保护效果。
未来，我们还将进一步完善母差保护装置的技术，提高其精度和可靠性，为电力系统的安全运行做出更大的贡献。

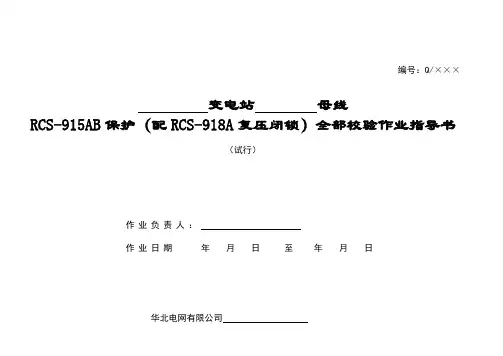

编号：Q/×××变电站母线RCS-915AB保护（配RCS-918A复压闭锁）全部校验作业指导书（试行）作业负责人：作业日期年月日至年月日华北电网有限公司前言为进一步加强华北电网继电保护校验工作的规范性、标准化，强化继电保护现场安全管理，决定编制本作业指导书。
通过作业指导书，把继电保护现场工作做实、做细并进行优化，使现场工作可控、在控，以减少现场工作失误，从而有力地保证电网的可靠运行。
本作业指导书以《电力企业标准编制规则》（DL/T800-2001）为基础，参照国家电网公司标准化作业指导书（范本）编写。
本作业指导书的附录A、附录B及附录C、分别为保护装臵的主要技术参数、试验报告及现场工作安全技术措施，是本作业指导书不可分割的部分，具有与本指导书相同的效力。
本作业指导书由华北电网有限公司提出，京津唐电网继电保护作业指导书编写工作组负责编写，由华北电力调度局负责解释。
本作业指导书起草人：赵维洲李洪书本作业指导书审核人：王彭本作业指导书自发布之日起执行。
第 1 页共 34 页1范围本指导书适用于京津唐电网110Kv～２２０kV双母线结构RCS-915AB型母线保护(配RCS-918A复压闭锁装臵)全部项目的检验(含部分检验)。
本指导书是以装臵最大化配臵给出的元件数，现场作业应以一次设备实际运行的支路数进行检验。
2引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
2．1 DL 408-91《电业安全工作规程》（发电厂和变电所电气部分）2．2 GB 7261-2001《继电器及继电保护装臵基本试验方法》2．3 GB 14285-93《继电保护和安全自动装臵技术规程》2．4 DL 478-2001《静态继电保护及安全自动装臵通用技术条件》2．5 JB/T 9568—2000 《电力系统继电器、保护及自动装臵通用技术条件》2．6 DL/T 5136—2001 《火力发电厂、变电所二次接线设计技术规程》2．7（87）水电电生字第108号《继电保护及电网安全自动装臵检验条例》2．8 DL/T 624—1997 《继电保护微机型试验装臵技术条件》2．9 DL/T 527—2002 《静态继电保护装臵逆变电源技术条件》2．10 DL/T 670—1999 《微机母线保护装臵通用技术条件》2．11 RCS-915AB微机母线保护装臵厂家使用说明书2．12 RCS-915AB微机母线保护装臵厂家技术说明书2．13 RCS-915AB微机母线保护装臵厂家调试大纲2．14 反措要求管理规定和文件(略)第 2 页共 34 页3修前准备3.1准备工作安排3.2人员要求3.3备品备件第 3 页共 34 页3.4工器具3.5材料第 4 页共 34 页3.6危险点分析3.7安全措施第 5 页共 34 页3.8人员分工第 6 页共 34 页4. RCS-915AB保护(配RCS-918A型复压闭锁)全部检验流程图工作负责人：第 7 页共 34 页5作业程序及作业标准(试验记录见附录B)5.1开工5.2检验电源的使用5.3检修验内容和检验方法第 8 页共 34 页第 9 页共 34 页5.4竣工6验收记录7作业指导书执行情况评估附录A（资料性附录）设备主要技术参数附录B（资料性附录）母线RCS-915AB保护(配RCS-918A复压闭锁装置)全部检验试验报告B．1所需仪器仪表B．2保护屏后接线及插件外观检查B．3保护屏上压板检查B．4绝缘测试记录卡B．5通电初步检查B．6开入量检查B．6．1 RCS-915AB保护装臵开入量检查B．6．1．1隔离开关位臵接点检查(填正确或不正确)B．6．1．3保护压板投退检查(填正确或不正确)B．6．1．4 其它开关输入量检查(填正确或不正确)B．6．2 RCS-918A复压闭锁装臵开入量检查B．6．2．1 压板投退检查(填正确或不正确)B．6．2．2 其它开关输入量检查(填正确或不正确)B．7模数变换系统检验B．7．1 RCS-915AB保护装臵模数变换系统检验B．7．1．1 交流电流通道零漂检查B．7．1．2交流电压通道零漂检查B．7．1．4交流电压采样精度检验（通入60V电压）B．7．2 RCS-918A复压闭锁装臵模数变换系统检验B．7．2．1交流通道零漂检查B．7．2．2交流电压采样精度检验（通入60V电压）B．8保护定值检验B．8．1 RCS-915AB保护整定值单核对B．8．2 RCS-918A复压闭锁装臵整定值单核对B．8．3复式比率差动最小动作电流定值检验(无制动电流, 要求：误差≯±5%)B．9整组传动试验在直流额定电压下进行内部传动，交流电流、电压必需从端子排上通入试验，并按本保护展开图的要求，对保护直流回路上的各分支回路(包括直流保护回路、出口回路、信号回路及遥信回路)进行认真的传动，检查各直流回路接线的正确性(一次不允许传动断路器，则严禁带断路器传动，所有出口压板应全部退B．10信号告警的检验B．11．1各支路中性线电流的测试B．11．2差电流的检验要求：I N=5A，I cd≯250mA；I N=1A，I cd≯50mA。
***kV****变电站
220kV母线保护检验调试报告
(RCS-915AB)
一.检验设备的基本信息
1.1保护装置基本信息
1.2保护软件版本及程序校验码核查
二．检验条件
三.RCS-915AB微机母线差动保护校验
3.1 保护外观及内部插件检查
3.2 绝缘检查
3.3保护时钟失电保护功能检验
3.4开关量输入回路检验
3.4.1开关量输入回路1
3.4.2开关量输入回路刀闸辅助接点
3.4.3开关量输入回路3—失灵启动接点
3.5模数变换系统检验
3.5.1 零漂及模拟量输入的幅值特性
零漂允许范围: -0.01I N<I<0.01I N ,-0.05V<U<0.05V
3.5.1.1保护板液晶屏显示值
3.5.1.2管理板液晶屏显示值
3.5.2 模拟量输入的相位特性
液晶屏显示相角以U A为基准值
3.6保护定值检验
3.6.1差动起动电流定值检验
3.6.2差动保护比率制动特性检验
3.6.3差动保护复合电压定值校验
3.6.4 支路TA断线、TA异常定值校验
3.6.5 母联TA断线、TA异常定值校验
3.6.6失灵保护复合电压定值校验
3.6.6失灵保护动作时间定值校验
3.6.7母联过流、充电保护定值校验
3.7出口回路检查
3.8信号输出接点检查
3.9整组试验
四.结合定检完成的其他工作及尚存在的缺陷:
五.本次检验结论：
工作负责人签名。

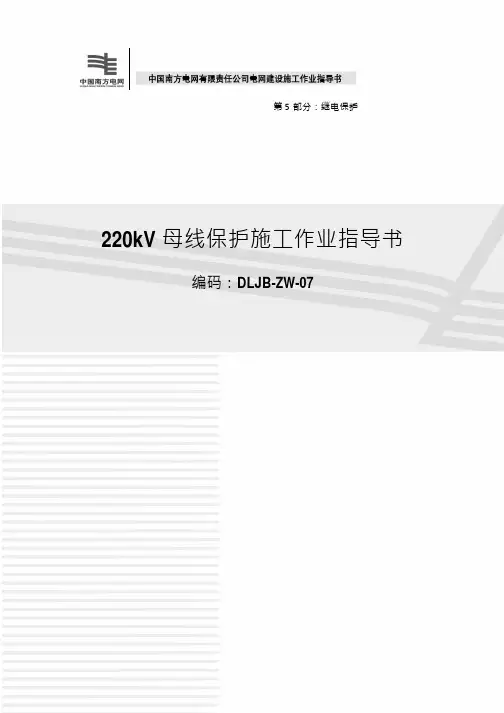

5120 第 5 部分：继电保护220kV 母线保护施工作业指导书编码：DLJB-Z W-07目次1 适用范围 (110)2 编写依据 (110)3 作业流程 (110)4 安全风险辨析与预控 (111)5 作业准备 (111)6 作业方法及质量控制措施 (112)7 质量控制点 (121)1211221.适用范围本作业指导书适用于 220kV 母线保护的验收检验。
本规范适用于双母线主接线形式，其余接线 形式参照执行。
本作业指导书不适用于 220kV 数字化变电站的验收检验。
2. 编写依据下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所 有的修改单或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这 些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 7261-2008 《继电保护和安全自动装置基本试验方法》 GB/T 14285-2006 《继电保护和安全自动装置技术规程》 GB/T 15145-2008 《输电线路保护装置通用技术条件》DL/T 995-2006 《继电保护和电网安全自动装置检验规程》 DL/T 478-2010 《继电保护和安全自动装置通用技术条件》 DL/T 624-2010 《继电保护微机型试验装置技术条件》《中国南方电网继电保护反事故措施汇编》3 作业流程图 3-1：验收作业流程1234 安全风险辨析与预控4.1 220kV 母线保护施工作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施 工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。
4.2 按 《指南》中 与 220kV 母线 保 护 施工 相 关 联的 《电网建设 安全 施 工 作业 票 》（ 编 码 ： DLJB-ZW-07-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工 作业票，安全员审核，施工负责人签发。
