涡轮蜗杆配合基本常识

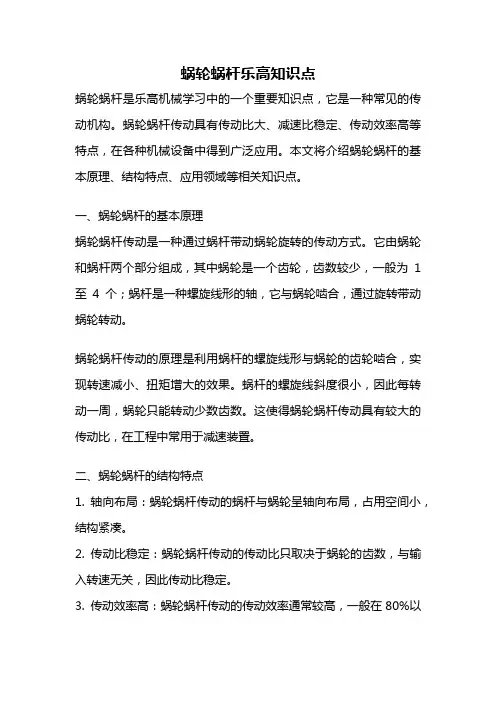

蜗轮蜗杆乐高知识点蜗轮蜗杆是乐高机械学习中的一个重要知识点，它是一种常见的传动机构。

蜗轮蜗杆传动具有传动比大、减速比稳定、传动效率高等特点，在各种机械设备中得到广泛应用。

本文将介绍蜗轮蜗杆的基本原理、结构特点、应用领域等相关知识点。

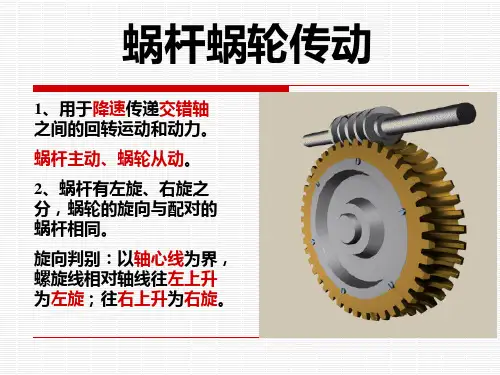

一、蜗轮蜗杆的基本原理蜗轮蜗杆传动是一种通过蜗杆带动蜗轮旋转的传动方式。

它由蜗轮和蜗杆两个部分组成，其中蜗轮是一个齿轮，齿数较少，一般为1至4个；蜗杆是一种螺旋线形的轴，它与蜗轮啮合，通过旋转带动蜗轮转动。

蜗轮蜗杆传动的原理是利用蜗杆的螺旋线形与蜗轮的齿轮啮合，实现转速减小、扭矩增大的效果。

蜗杆的螺旋线斜度很小，因此每转动一周，蜗轮只能转动少数齿数。

这使得蜗轮蜗杆传动具有较大的传动比，在工程中常用于减速装置。

二、蜗轮蜗杆的结构特点1. 轴向布局：蜗轮蜗杆传动的蜗杆与蜗轮呈轴向布局，占用空间小，结构紧凑。

2. 传动比稳定：蜗轮蜗杆传动的传动比只取决于蜗轮的齿数，与输入转速无关，因此传动比稳定。

3. 传动效率高：蜗轮蜗杆传动的传动效率通常较高，一般在80%以上，可以达到90%左右。

三、蜗轮蜗杆的应用领域蜗轮蜗杆传动由于其特殊的结构特点，在各个领域得到广泛应用。

1. 工业机械：蜗轮蜗杆传动常用于工业机械的减速装置，例如工厂中的输送机、搅拌机、切割机等。

2. 交通运输：蜗轮蜗杆传动常用于汽车、船舶等交通工具中的行驶装置，实现转速减小和扭矩增大。

3. 机器人：蜗轮蜗杆传动在机器人领域也有广泛应用，用于机器人的关节传动，实现机械臂的运动控制。

4. 家用电器：蜗轮蜗杆传动常用于家用电器中的马达减速装置，例如洗衣机、搅拌机等。

四、蜗轮蜗杆乐高的学习与应用乐高机械学习是一种通过乐高积木搭建各种机械结构，并通过学习乐高机械原理来实现运动的过程。

蜗轮蜗杆乐高是其中的一个重要知识点，通过搭建蜗轮蜗杆传动的乐高模型，可以更好地理解蜗轮蜗杆传动的原理和特点。

在乐高机械学习中，蜗轮蜗杆乐高模型的搭建需要注意以下几点：1. 确定传动比：根据实际需求确定蜗轮和蜗杆的齿数，以达到所需的传动比。

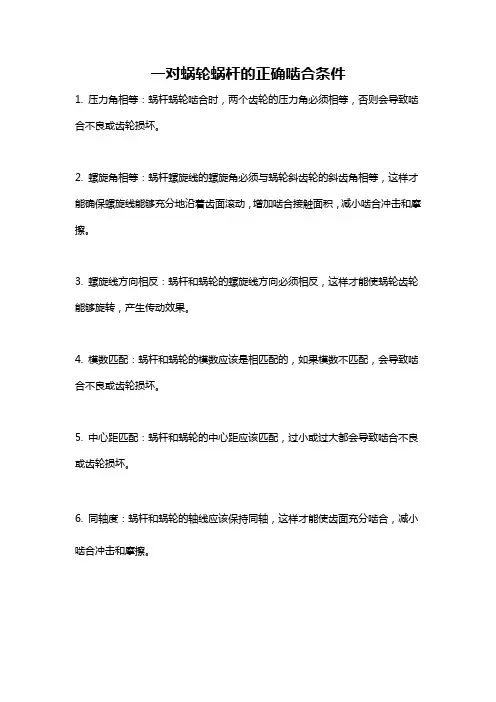

一对蜗轮蜗杆的正确啮合条件
1. 压力角相等：蜗杆蜗轮啮合时，两个齿轮的压力角必须相等，否则会导致啮合不良或齿轮损坏。

2. 螺旋角相等：蜗杆螺旋线的螺旋角必须与蜗轮斜齿轮的斜齿角相等，这样才能确保螺旋线能够充分地沿着齿面滚动，增加啮合接触面积，减小啮合冲击和摩擦。

3. 螺旋线方向相反：蜗杆和蜗轮的螺旋线方向必须相反，这样才能使蜗轮齿轮能够旋转，产生传动效果。

4. 模数匹配：蜗杆和蜗轮的模数应该是相匹配的，如果模数不匹配，会导致啮合不良或齿轮损坏。

5. 中心距匹配：蜗杆和蜗轮的中心距应该匹配，过小或过大都会导致啮合不良或齿轮损坏。

6. 同轴度：蜗杆和蜗轮的轴线应该保持同轴，这样才能使齿面充分啮合，减小啮合冲击和摩擦。

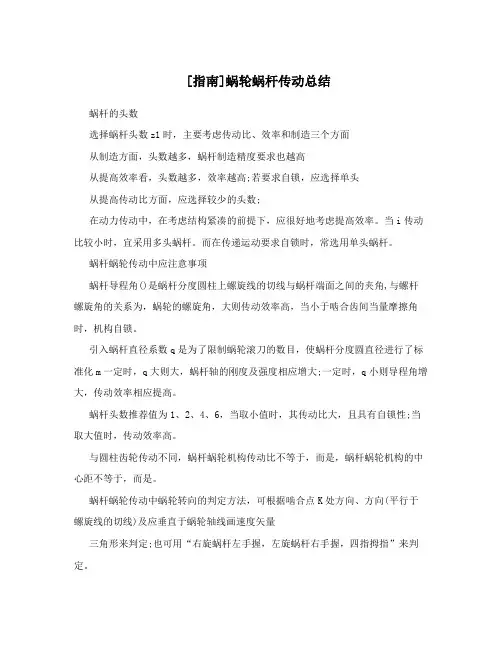

[指南]蜗轮蜗杆传动总结蜗杆的头数选择蜗杆头数z1时，主要考虑传动比、效率和制造三个方面从制造方面，头数越多，蜗杆制造精度要求也越高从提高效率看，头数越多，效率越高;若要求自锁，应选择单头从提高传动比方面，应选择较少的头数;在动力传动中，在考虑结构紧凑的前提下，应很好地考虑提高效率。

当i传动比较小时，宜采用多头蜗杆。

而在传递运动要求自锁时，常选用单头蜗杆。

蜗杆蜗轮传动中应注意事项蜗杆导程角()是蜗杆分度圆柱上螺旋线的切线与蜗杆端面之间的夹角,与螺杆螺旋角的关系为，蜗轮的螺旋角，大则传动效率高，当小于啮合齿间当量摩擦角时，机构自锁。

引入蜗杆直径系数q是为了限制蜗轮滚刀的数目，使蜗杆分度圆直径进行了标准化m一定时，q大则大，蜗杆轴的刚度及强度相应增大;一定时，q小则导程角增大，传动效率相应提高。

蜗杆头数推荐值为1、2、4、6，当取小值时，其传动比大，且具有自锁性;当取大值时，传动效率高。

与圆柱齿轮传动不同，蜗杆蜗轮机构传动比不等于，而是，蜗杆蜗轮机构的中心距不等于，而是。

蜗杆蜗轮传动中蜗轮转向的判定方法，可根据啮合点K处方向、方向(平行于螺旋线的切线)及应垂直于蜗轮轴线画速度矢量三角形来判定;也可用“右旋蜗杆左手握，左旋蜗杆右手握，四指拇指”来判定。

蜗轮蜗杆正确啮合的条件1 中间平面内蜗杆与蜗轮的模数和压力角分别相等，即蜗轮的端面模数等于蜗杆的轴面模数且为标准值;蜗轮的端面压力角应等于蜗杆的轴面压力角且为标准值，即==m ，==2 当蜗轮蜗杆的交错角为时，还需保证，而且蜗轮与蜗杆螺旋线旋向必须相同。

蜗轮及蜗杆机构的特点可以得到很大的传动比，比交错轴斜齿轮机构紧凑两轮啮合齿面间为线接触，其承载能力大大高于交错轴斜齿轮机构蜗杆传动相当于螺旋传动，为多齿啮合传动，故传动平稳、噪音很小具有自锁性。

当蜗杆的导程角小于啮合轮齿间的当量摩擦角时，机构具有自锁性，可实现反向自锁，即只能由蜗杆带动蜗轮，而不能由蜗轮带动蜗杆。

（a ）圆柱蜗杆传动 （b ）环面蜗杆传动 （c ）锥面蜗杆传动图8.2 蜗杆传动的类型机械设计基础讲义第八章蜗杆传动具体内容 蜗杆传动特点与类型；蜗杆传动的基本参数与几何尺寸计算；蜗杆传动的效率、热平衡计算及润滑；蜗杆传动受力分析与计算载荷；蜗杆传动失效形式与设计准则；蜗杆传动材料与许用应力；蜗杆强度计算；蜗杆刚度计算；蜗杆传动的结构设计。

重点 蜗杆传动的基本参数与几何尺寸计算；蜗杆传动受力分析；蜗杆强度计算；蜗杆刚度计算。

难点 蜗杆传动受力分析。

第一节 蜗杆传动的特点与类型蜗杆传动由蜗杆与蜗轮构成（图8.1），用于传递交错轴之间的运动与动力，通常两轴间的交错角︒=∑90。

通常蜗杆1为主动件，蜗轮2为从动件。

一、蜗杆传动的特点1、优点传动比大；工作平稳，噪声低，结构紧凑；在一定条件下可实现自锁。

2、缺点发热大，磨损严重，传动效率低（通常为0.7～0.9）；蜗轮齿圈常使用铜合金制造，成本高。

二、蜗杆传动的类型根据蜗杆形状的不一致，蜗杆传动可分为圆杆蜗杆传动、环面蜗杆传动与锥面蜗杆传动三种类型，如图8.2所示。

图8.1 蜗杆传动 1－蜗杆，2－蜗轮根据加工方法不一致，圆柱蜗杆传动又分为阿基米德蜗杆传动（ZA型）、法向直廓蜗杆传动（ZN型）、渐开线蜗杆传动（ZI型）与圆弧圆柱蜗杆传动（ZC型）等。

前三种称之普通圆柱蜗杆传动，见图8.3所示。

（a）阿基米德蜗杆（b）法向直廓蜗杆（c）渐开线蜗杆图8.3 普通蜗杆的类型第二节圆柱蜗杆传动的基本参数与几何尺寸计算在普通圆柱蜗杆传动中，阿基米德蜗杆传动制造简单，在机械传动中应用广泛，而且也是认识其他类型蜗杆传动的基础，故本节将以阿基米德蜗杆传动为例，介绍蜗杆传动的一些基本知识与设计计算问题。

一、蜗杆传动的基本参数通过蜗杆轴线并垂直于蜗杆轴线的平面称之中间平面，见图6.4。

在中间平面内，蜗杆与蜗轮的啮合相当于齿条与齿轮的啮合。

因此，设计圆柱蜗杆传动时，均取中间平面上的参数与几何尺寸作为基准。

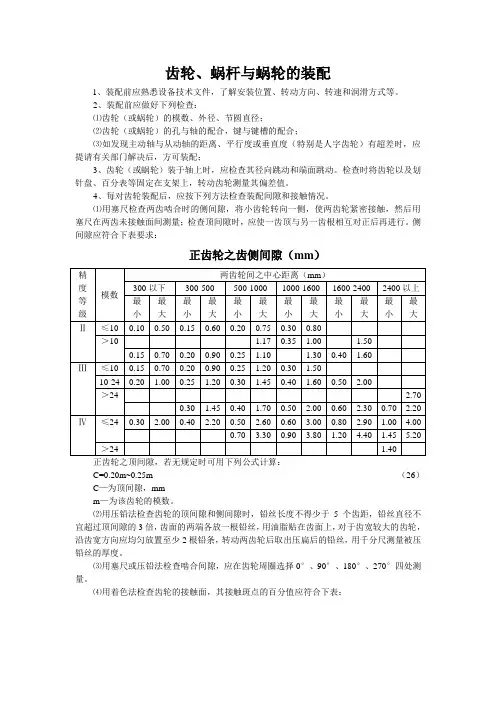

齿轮、蜗杆与蜗轮的装配1、装配前应熟悉设备技术文件，了解安装位置、转动方向、转速和润滑方式等。

2、装配前应做好下列检查：⑴齿轮（或蜗轮）的模数、外径、节圆直径；⑵齿轮（或蜗轮）的孔与轴的配合，键与键槽的配合；⑶如发现主动轴与从动轴的距离、平行度或垂直度（特别是人字齿轮）有超差时，应提请有关部门解决后，方可装配；3、齿轮（或蜗轮）装于轴上时，应检查其径向跳动和端面跳动。

检查时将齿轮以及划针盘、百分表等固定在支架上，转动齿轮测量其偏差值。

4、每对齿轮装配后，应按下列方法检查装配间隙和接触情况。

⑴用塞尺检查两齿啮合时的侧间隙，将小齿轮转向一侧，使两齿轮紧密接触，然后用塞尺在两齿未接触面间测量；检查顶间隙时，应使一齿顶与另一齿根相互对正后再进行。

侧间隙应符合下表要求：正齿轮之齿侧间隙（mm）正齿轮之顶间隙，若无规定时可用下列公式计算：C=0.20m~0.25m------------------------------------------------------------------------------------（26）C—为顶间隙，mmm—为该齿轮的模数。

⑵用压铅法检查齿轮的顶间隙和侧间隙时，铅丝长度不得少于5个齿距，铅丝直径不宜超过顶间隙的3倍，齿面的两端各放一根铅丝，用油脂贴在齿面上，对于齿宽较大的齿轮，沿齿宽方向应均匀放置至少2根铅条，转动两齿轮后取出压扁后的铅丝，用千分尺测量被压铅丝的厚度。

⑶用塞尺或压铅法检查啮合间隙，应在齿轮周圈选择0°、90°、180°、270°四处测量。

⑷用着色法检查齿轮的接触面，其接触斑点的百分值应符合下表：接触斑点百分值5、蜗轮与蜗杆装配前应做检查，二者的压力角应一致，转动应灵活。

蜗轮蜗杆一般出厂时都已装在轴上，如需现装配，蜗轮与轴，蜗杆与轴的配合都为过盈制，即轴比孔大0.10~0.04mm。

6、蜗轮与蜗杆的纵向中心应相互垂直，其转动中心距的允许偏差，应按设计或设备技术文件规定执行，无规定时按下表检查。

蜗轮蜗杆工作原理蜗轮蜗杆传动是一种常用的传动装置，它由蜗轮和蜗杆两部分组成，通过它们之间的啮合来实现传动。

蜗轮蜗杆传动具有传动比大、传动平稳、噪音小、可靠性高等优点，因此在工业生产中得到了广泛应用。

下面将详细介绍蜗轮蜗杆传动的工作原理。

1. 蜗轮蜗杆的结构。

蜗轮蜗杆传动由蜗轮和蜗杆两部分组成。

蜗轮是一种外形呈螺旋状的圆盘，蜗杆则是一根螺旋线的圆柱体。

在传动时，蜗轮和蜗杆之间通过啮合来传递动力。

蜗轮和蜗杆的啮合面呈斜面，这种特殊的结构使得蜗轮蜗杆传动具有很大的传动比，一般为1:40至1:300。

2. 蜗轮蜗杆的工作原理。

蜗轮蜗杆传动的工作原理是利用蜗轮和蜗杆之间的啮合来实现传动。

当蜗杆转动时，蜗轮会随之转动，从而带动输出轴进行工作。

蜗轮蜗杆传动的工作原理主要包括以下几个方面：（1）蜗杆传递动力。

当蜗杆转动时，由于蜗杆的螺旋线形状，它会沿着蜗轮的螺旋线进行旋转。

在旋转的过程中，蜗杆会将动力沿着螺旋线传递给蜗轮。

蜗轮受到动力的作用，也会随之转动。

（2）蜗轮的传动作用。

蜗轮是蜗轮蜗杆传动中的被动部分，它的主要作用是接受蜗杆传递过来的动力，并将其传递给输出轴。

蜗轮的外形呈螺旋状，它和蜗杆之间的啮合使得动力可以顺利传递，从而实现传动。

（3）传动比的作用。

蜗轮蜗杆传动的特点之一是具有很大的传动比。

这意味着在一次传动中，蜗轮每转动一周，蜗杆需要转动很多圈。

这样的传动比可以使得输出轴的转速大大降低，同时提高输出扭矩。

因此，蜗轮蜗杆传动在需要大扭矩、低速传动的场合得到广泛应用。

3. 蜗轮蜗杆的应用。

蜗轮蜗杆传动具有传动比大、传动平稳、噪音小、可靠性高等优点，因此在工业生产中得到了广泛应用。

它常用于需要大扭矩、低速传动的场合，如起重设备、输送机械、工程机械等。

此外，蜗轮蜗杆传动还常用于机床、冶金设备、化工设备等领域。

总之，蜗轮蜗杆传动是一种常用的传动装置，它通过蜗轮和蜗杆之间的啮合来实现传动。

蜗轮蜗杆传动具有传动比大、传动平稳、噪音小、可靠性高等优点，因此在工业生产中得到了广泛应用。

涡轮蜗杆引言涡轮蜗杆是一种常见的机械传动装置，它充分利用涡轮和蜗杆的特点，能够实现大扭矩传递和高效率的转动。

在工业领域中，涡轮蜗杆被广泛应用于煤矿、石油、化工等行业。

本文将从涡轮和蜗杆的基本原理、设计和制造、应用领域等方面来介绍涡轮蜗杆。

一、涡轮和蜗杆的基本原理1. 涡轮的原理涡轮是一种具有曲面叶片的旋转装置，其工作原理基于动量守恒和能量守恒定律。

当流体通过涡轮叶片时，受到叶片的作用力，从而使涡轮旋转。

涡轮旋转产生的转动力矩可用于传递动力。

2. 蜗杆的原理蜗杆是一种螺旋形的齿轮，与普通直齿齿轮不同，其齿轮轴线呈斜线。

蜗杆工作的原理是通过齿轮和蜗杆之间的啮合来实现转动传递。

当蜗杆旋转时，它的螺旋形齿轮会与传动装置啮合，从而产生旋转力矩。

二、涡轮蜗杆的设计和制造1. 设计涡轮蜗杆的设计主要包括几何参数的选择和计算。

几何参数包括涡轮的叶片数、角度、厚度等，蜗杆的螺旋角、齿数等。

这些参数的合理选择和计算是确保涡轮蜗杆传动效率和可靠性的关键。

2. 制造涡轮蜗杆的制造一般采用机械加工和热处理技术。

首先，通过数控机床将涡轮和蜗杆的原材料加工成形。

然后，经过热处理工艺，提高涡轮蜗杆的硬度和强度。

最后，进行精密加工，确保涡轮和蜗杆之间的啮合精度和配合间隙的准确定位。

三、涡轮蜗杆的应用领域1. 煤矿行业涡轮蜗杆广泛应用于煤矿行业的运输设备中，例如皮带输送机和提升机。

通过涡轮蜗杆的传动，可以实现大扭矩的传递和高效率的能量转换，提高煤矿生产效率和能源利用率。

2. 石油行业石油行业中的泵、压缩机和发电机等设备，通常需要大扭矩和高速传动。

涡轮蜗杆传动具有紧凑结构、高传动比和高效率的特点，因此在石油行业中得到广泛应用。

3. 化工行业化工行业中的混合器、搅拌器和搅拌罐等设备常常需要稳定和均匀的转动传动。

涡轮蜗杆传动能够实现平稳的转速输出，满足化工行业对转动传动的要求。

4. 其他领域涡轮蜗杆还广泛应用于水泥、食品、冶金等行业。

在这些行业中，涡轮蜗杆传动可实现可靠的转速传递和大扭矩输出，提高设备的生产效率。

蜗轮蜗杆螺旋定则一、什么是蜗轮蜗杆？蜗轮蜗杆是一种重要的传动机构，由蜗轮和蜗杆组成。

蜗轮是一种齿轮，其齿数少，并且齿廓是螺旋形的；蜗杆是一种螺旋状的轴，其上有蜗杆齿。

蜗轮的作用是传递和改变轴的转动方向，而蜗杆的作用则是转动并传递力量给蜗轮。

二、螺旋定则的基本原理螺旋定则是描述蜗轮蜗杆传动的一个重要原理。

根据螺旋定则，蜗轮和蜗杆之间的蜗杆齿与蜗轮齿之间的相对运动方向是相互垂直的。

也就是说，当蜗轮齿顺时针旋转时，蜗杆齿将沿着螺旋线与蜗轮齿接触，这样的相对运动方向可以保证传动的顺利进行。

三、蜗轮蜗杆传动的优点和应用3.1 优点蜗轮蜗杆传动机构有如下优点： - 传动比大：蜗轮蜗杆传动机构的传动比通常为10:1至80:1，可以满足不同的传动需求。

- 自锁性好：蜗杆传动具有很好的自锁性，可以实现反向传动和制动。

- 传动效率高：蜗轮蜗杆传动机构的传动效率通常在70%至90%之间，效率较高。

3.2 应用蜗轮蜗杆传动机构广泛应用于各种机械设备中，常见的应用领域包括： - 工业机械：如冶金、化工、食品、纺织等行业的输送机、搅拌机等设备。

- 汽车工业：如汽车座椅调节器、汽车减速器等。

- 电梯和起重机：蜗轮蜗杆传动机构在电梯和起重机中扮演着重要角色，实现了平稳的升降运动。

四、蜗轮蜗杆传动的设计和计算蜗轮蜗杆传动的设计和计算需要考虑以下几个方面： ### 4.1 传动比的选择根据传动需求和控制要求，选择合适的蜗轮蜗杆传动比。

传动比的选择应满足传动稳定可靠、传动效率合理和降速倍数适宜的要求。

4.2 功率计算根据传动所需的输出功率和转速，计算所需的输入功率。

输入功率的计算可以采用以下公式：输入功率 = 输出功率 / 传动效率4.3 受力分析根据传动所需的扭矩和转速，计算所需的输入扭矩。

根据传动的受力情况，进行受力分析和强度计算，确保传动机构的强度满足要求。

4.4 寿命计算根据传动机构的受力情况和工作条件，进行寿命计算，估计传动机构的使用寿命，并选择合适的材料和润滑方式，以提高传动机构的寿命。
