（a ）圆柱蜗杆传动 （b ）环面蜗杆传动 （c ）锥面蜗杆传动图8.2 蜗杆传动的类型机械设计基础讲义第八章蜗杆传动具体内容 蜗杆传动特点与类型；蜗杆传动的基本参数与几何尺寸计算；蜗杆传动的效率、热平衡计算及润滑；蜗杆传动受力分析与计算载荷；蜗杆传动失效形式与设计准则；蜗杆传动材料与许用应力；蜗杆强度计算；蜗杆刚度计算；蜗杆传动的结构设计。
重点 蜗杆传动的基本参数与几何尺寸计算；蜗杆传动受力分析；蜗杆强度计算；蜗杆刚度计算。

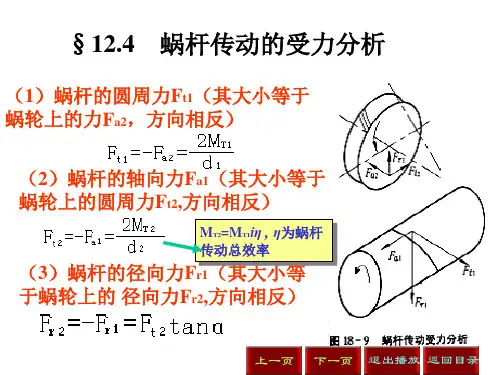

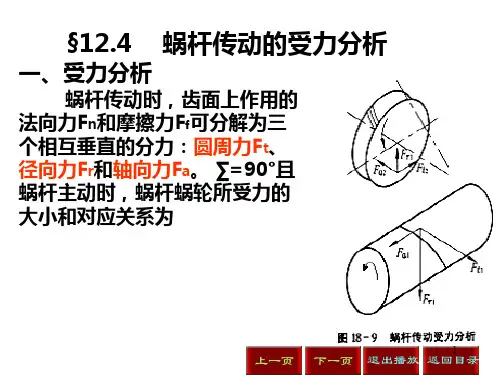

难点 蜗杆传动受力分析。

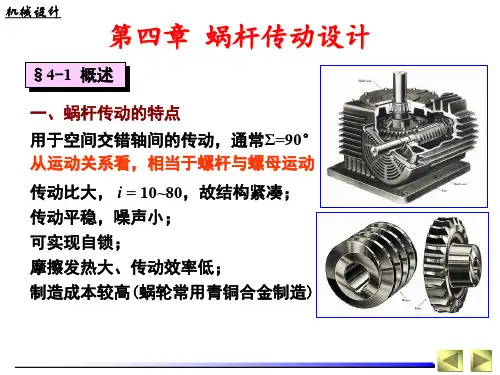

第一节 蜗杆传动的特点与类型蜗杆传动由蜗杆与蜗轮构成（图8.1），用于传递交错轴之间的运动与动力，通常两轴间的交错角︒=∑90。
通常蜗杆1为主动件，蜗轮2为从动件。
一、蜗杆传动的特点1、优点传动比大；工作平稳，噪声低，结构紧凑；在一定条件下可实现自锁。
2、缺点发热大，磨损严重，传动效率低（通常为0.7～0.9）；蜗轮齿圈常使用铜合金制造，成本高。
二、蜗杆传动的类型根据蜗杆形状的不一致，蜗杆传动可分为圆杆蜗杆传动、环面蜗杆传动与锥面蜗杆传动三种类型，如图8.2所示。
图8.1 蜗杆传动 1－蜗杆，2－蜗轮根据加工方法不一致，圆柱蜗杆传动又分为阿基米德蜗杆传动（ZA型）、法向直廓蜗杆传动（ZN型）、渐开线蜗杆传动（ZI型）与圆弧圆柱蜗杆传动（ZC型）等。
前三种称之普通圆柱蜗杆传动，见图8.3所示。
（a）阿基米德蜗杆（b）法向直廓蜗杆（c）渐开线蜗杆图8.3 普通蜗杆的类型第二节圆柱蜗杆传动的基本参数与几何尺寸计算在普通圆柱蜗杆传动中，阿基米德蜗杆传动制造简单，在机械传动中应用广泛，而且也是认识其他类型蜗杆传动的基础，故本节将以阿基米德蜗杆传动为例，介绍蜗杆传动的一些基本知识与设计计算问题。
一、蜗杆传动的基本参数通过蜗杆轴线并垂直于蜗杆轴线的平面称之中间平面，见图6.4。
在中间平面内，蜗杆与蜗轮的啮合相当于齿条与齿轮的啮合。
因此，设计圆柱蜗杆传动时，均取中间平面上的参数与几何尺寸作为基准。
