蜗轮蜗杆受力分析
蜗轮蜗杆是一种常用的传动装置，广泛应用于机械工程中。

在进行蜗轮蜗杆的受力分析时，需要考虑以下几个方面：蜗轮蜗杆受力、力的传递路径、材料的应力和变形等。

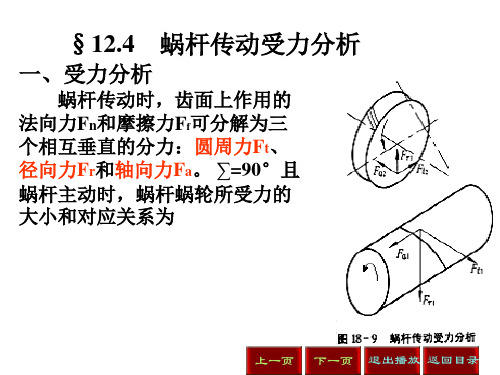

首先要对蜗轮蜗杆的受力进行分析。

蜗轮蜗杆传动时，通过蜗杆的螺旋线与蜗轮的齿面配合，使蜗轮绕自身轴线旋转并传递力矩。

在这个过程中，蜗轮和蜗杆分别承受轴向力和径向力。

轴向力是由于蜗杆的螺旋线对蜗轮齿面的作用，使蜗杆的轴向力沿蜗杆轴线方向产生，而蜗轮受到等大反向轴向力。

径向力是由于蜗轮的齿面曲率半径与蜗杆螺旋线的半径差导致的，在传动过程中使得蜗轮和蜗杆受到径向力，造成受力状态的变化。

其次，要对力的传递路径进行分析。

蜗轮蜗杆传动的力矩是由蜗杆传递给蜗轮的，在传递过程中遵循力的平衡原理。

蜗杆上的力矩通过轴承传递给蜗杆轴承座，再通过蜗杆轴承座传递给机架。

而蜗轮上的力矩则通过蜗轮轴承传递给蜗轮轴承座，再通过蜗轮轴承座传递给机架。

这样，蜗轮和蜗杆上的力矩同时传递到机架上，实现了力的平衡。

最后，要考虑材料的应力和变形对蜗轮蜗杆的影响。

传动过程中，蜗轮和蜗杆上的受力会导致材料的应力产生变化，甚至会引起材料的变形。

在进行蜗轮蜗杆设计时，要考虑到材料的强度和刚度等因素，以确保蜗轮蜗杆的可靠性和稳定性。

总结起来，蜗轮蜗杆的受力分析是一个复杂的过程，需要综合考虑受力、力的传递路径、材料的应力和变形等因素。

只有在合理的受力分析基础上进行设计，才能确保蜗轮蜗杆的正常运转和长期使用。

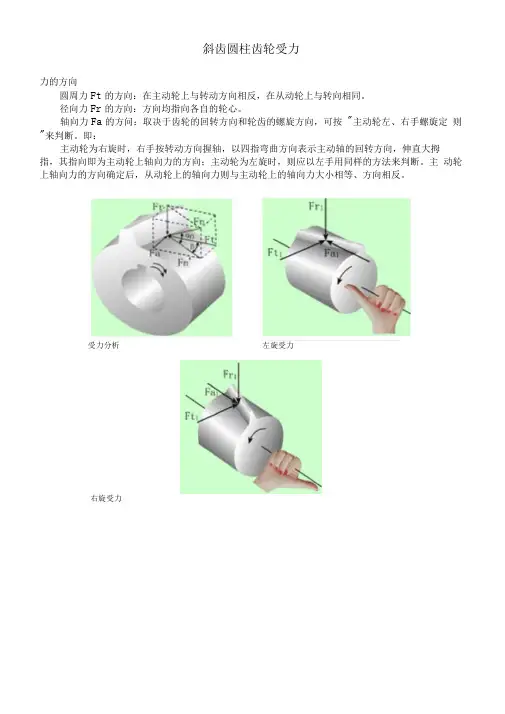

斜齿圆柱齿轮受力力的方向圆周力Ft的方向：在主动轮上与转动方向相反，在从动轮上与转向相同。

径向力Fr的方向：方向均指向各自的轮心。

轴向力Fa的方问：取决于齿轮的回转方向和轮齿的螺旋方向，可按"主动轮左、右手螺旋定则"来判断。

即：主动轮为右旋时，右手按转动方向握轴，以四指弯曲方向表示主动轴的回转方向，伸直大拇指，其指向即为主动轮上轴向力的方向；主动轮为左旋时，则应以左手用同样的方法来判断。

主动轮上轴向力的方向确定后，从动轮上的轴向力则与主动轮上的轴向力大小相等、方向相反。

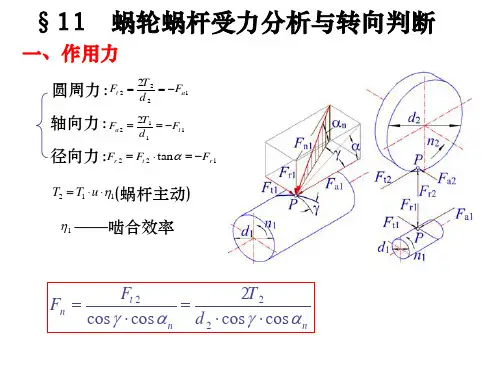

受力分析左旋受力右旋受力蜗杆传动受力方向判断蜗杆的旋转方向和螺旋线方向如图所示，试判断蜗杆、Fs方向：由轴承外圈的宽边指向窄边，通过内圈作用于轴上，即“接触线箭头於方向。

附加轴向力Fs是由于角接触轴承承受径向力片引起的。

蜗轮所受径向力、转方向。

周力和轴向力的方向，以及蜗轮的旋77T径向力作尸径向力马2周向力存1 =轴向力卜a2 周向力耳2=轴向力F a\从动轮转向5简化画法由前知：F rl . F r2产生.Fs ］、F S 2 (轴向)IS1IIFsaO"a»Fsi 、F Q F A 如何作用到轴承上?(1)若F“+F A >F S 2合力"右：轴有右移趋势2、轴向载荷计算右端轴承“压紧” 左端轴承“放松”F a2 = F S2 + F ；2 = F sx + F Aa2•正安装时:阻止轴右移：F \2阻止轴左移：F'si J 几1=人1+凡-耳1代2 Sf 正安装：合力指向端为“压紧端茅总结：1） 根据轴承安装方式和F A 、F S1> Fg 合力指向，判 定“压紧端”和“放松端” o 2） 放松端：片等于本身Fs 。

3） 压紧端：片等于除本身叫外.其它轴向力的代数和心左端“压紧” 右端“放松”•反安装时::反安装：纟合力指向端为❾放松端那 «b 型三和滚动轴承的安装方式及调整正安装：面对面安装rx-)5安装调整方便，用得较多。
