机械设计---蜗轮蜗杆、斜齿轮、锥齿轮传动机构受力分析例题【例题1】如图所示为一蜗杆—圆柱斜齿轮—直齿圆锥齿轮三级传动。

已知蜗杆1为主动件，且按图示方向转动。

试在图中绘出：
（1）各轴转向。

（2）使II、III轴轴承所受轴向力较小时的斜齿轮轮齿的旋向。

（3）各轮所受诸轴向分力的方向。

【解】
（1）各轴转向如图所示（4分）。

（2）斜齿轮轮齿的旋向如图（2分）。

（3）各轮所受诸轴向分力的方向如图。

（8分）
【解析】

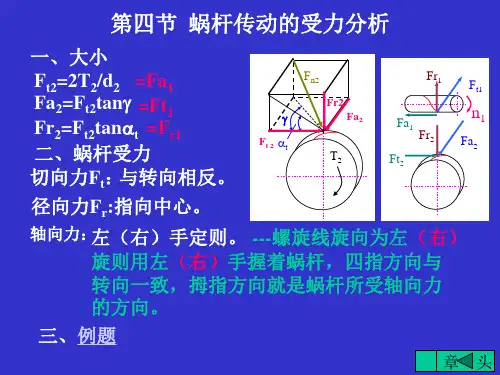

蜗轮蜗杆传动受力分析:
径向力F r:由啮合点指向各自的回转中心。

圆周力F t:主动轮所受圆周力与啮合点切向速度
方向相反(阻力);
从动轮所受圆周力与啮合点切向速度方向相同(动力)。

轴向力F a:主动轮(蜗杆)受力方向用左右手螺旋法则。

从动轮受力方向与F t1相反。

斜齿圆柱齿轮传动受力分析
径向力F r:由啮合点指向各自齿轮的回转中心。

圆周力F t:主动轮所受圆周力与啮合点切向速度方向相反(阻力)。

从动轮所受圆周力与啮合点切向速度方向相同(动力)。

轴向力F a:主动轮受力方向用左右手螺旋法则判定，从动轮受力方向与主动轮相反。

锥齿轮受力分析
径向力F r:由啮合点指向各自的回转中心。

轴向力F a:由啮合点指向各自齿轮的大端(与齿轮转向无关，方常作为隐含条件)。

圆周力F t:主动轮所受圆周力与啮合点切向速度方向相反(阻力)。

从动轮所受圆周力与啮合点切向速度方向相同(动力)。

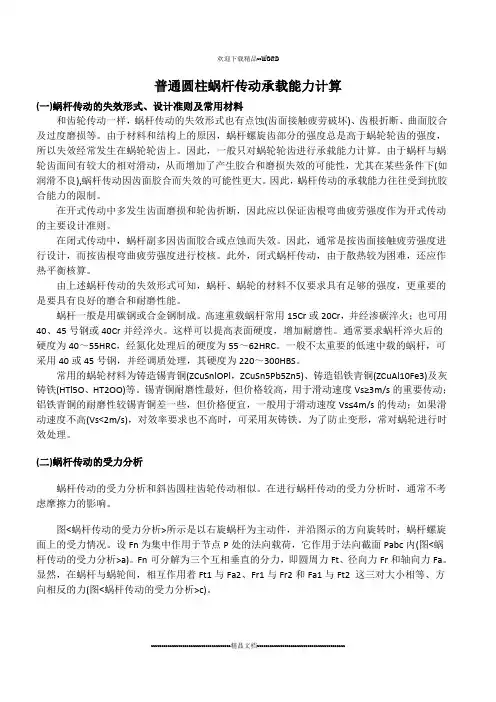

普通圆柱蜗杆传动承载能力计算(一)蜗杆传动的失效形式、设计准则及常用材料和齿轮传动一样，蜗杆传动的失效形式也有点蚀(齿面接触疲劳破坏)、齿根折断、曲面胶合及过度磨损等。

由于材料和结构上的原因，蜗杆螺旋齿部分的强度总是高于蜗轮轮齿的强度，所以失效经常发生在蜗轮轮齿上。

因此，一般只对蜗轮轮齿进行承载能力计算。

由于蜗杆与蜗轮齿面间有较大的相对滑动，从而增加了产生胶合和磨损失效的可能性，尤其在某些条件下(如润滑不良),蜗杆传动因齿面胶合而失效的可能性更大。

因此，蜗杆传动的承载能力往往受到抗胶合能力的限制。

在开式传动中多发生齿面磨损和轮齿折断，因此应以保证齿根弯曲疲劳强度作为开式传动的主要设计准则。

在闭式传动中，蜗杆副多因齿面胶合或点蚀而失效。

因此，通常是按齿面接触疲劳强度进行设计，而按齿根弯曲疲劳强度进行校核。

此外，闭式蜗杆传动，由于散热较为困难，还应作热平衡核算。

由上述蜗杆传动的失效形式可知，蜗杆、蜗轮的材料不仅要求具有足够的强度，更重要的是要具有良好的磨合和耐磨性能。

蜗杆一般是用碳钢或合金钢制成。

高速重载蜗杆常用15Cr或20Cr，并经渗碳淬火；也可用40、45号钢或40Cr并经淬火。

这样可以提高表面硬度，增加耐磨性。

通常要求蜗杆淬火后的硬度为40～55HRC，经氮化处理后的硬度为55～62HRC。

一般不太重要的低速中载的蜗杆，可采用40或45号钢，并经调质处理，其硬度为220～300HBS。

常用的蜗轮材料为铸造锡青铜(ZCuSnlOPl，ZCuSn5Pb5Zn5)、铸造铝铁青铜(ZCuAl10Fe3)及灰铸铁(HTl5O、HT2OO)等。

锡青铜耐磨性最好，但价格较高，用于滑动速度Vs≥3m/s的重要传动；铝铁青铜的耐磨性较锡青铜差一些，但价格便宜，一般用于滑动速度Vs≤4m/s的传动；如果滑动速度不高(Vs<2m/s)，对效率要求也不高时，可采用灰铸铁。

为了防止变形，常对蜗轮进行时效处理。

(二)蜗杆传动的受力分析蜗杆传动的受力分析和斜齿圆柱齿轮传动相似。

齿轮与蜗杆转动总结————————————————————————————————作者：————————————————————————————————日期：蜗杆传动1．如图所示为一蜗杆起重装置。

已知：蜗杆头数11=z ，模数5=m ，分度圆直径601=d ｍｍ，传动效率25.0=η，卷筒直径320=D ｍｍ，需要提起的重量6300=G Ｎ，作用在手柄上的力280=F ，手柄半径180=l mm 。

试确定：G1Z 2Z lD蜗杆起重装置(1) 蜗杆的齿数2z(2) 蜗杆所受的轴向力1a F 的大小及方向； (3) 提升重物时手柄的转向。

解：（1）通过手柄施加给蜗杆的驱动转矩为：mm N Fl T ⋅⨯=⨯==411004.5180280提升重物Ｇ所需要的蜗轮的转矩为：mm N D G T ⋅⨯=⨯=⨯=6210008.1232063002 由于1T 和2T 满足的关系式：ηi T T 12=，因此有：5025.01004.510008.14612=⨯⨯⨯==ηT T i 所以5012==i z z（２）蜗杆所受的轴向力1a F 为：N mz T d T F F t a 806422222221===-= 1a F 的方向水平向右。

（3）当提升重物时，蜗轮逆时针转动，蜗杆所受轴向力水平向右，由于蜗杆右旋，所以，根据右手定则可以判断出手柄的转向为竖直向下（即从手柄端看为顺时针方向）。

2．如果所示为一升降机传动装置示意图。

已知电动机功率KW P 8=，转速m in /9701r n =，蜗杆传动参数为11=z ，402=z ,mm m 10=，8=q ，'''30207ο=λ,右旋，蜗杆蜗轮副效率75.01=η。

设整个传动系统的总效率为68.0=η，卷筒直径mm D 630=。

试求：VQ1n 电D2341a F 1r F 升降机传动装置示意图(a)(b)n11a F 1r F 1t F(1) 当升降机上行时，电动机的转向（在图中标出即可）； (2) 升降机上行时的速度v ； (3) 升降机的最大载重量Ｑ；(4) 蜗杆所受的各分力的大小及方向（方向在图中标出即可）。
