霍尔系数和电阻率的测量把通有电流的半导体置于磁场中，如果电流方向与磁场垂直，则在垂直于电流和磁场的方向会产生一附加的横向电场，这个现象称为霍尔效应。
随着半导体物理学的发展，霍尔系数和电导率的测量已成为研究半导体材料的主要方法之一。
通过实验测量半导体材料的霍尔系数和电导率可以判断材料的导电类型、载流子浓度、载流子迁移率等主要参数。
若能测量霍尔系数和电导率随温度变化的关系，还可以求出材料的杂质电离能和材料的禁带宽度。
一、实验目的1. 了解霍尔效应实验原理以及有关霍尔元件对材料要求的知识；2. 学习用“对称测量法”消除副效应的影响，测量并绘制试样的V H -I S 和V H -I M 曲线；3. 确定试样的导电类型、载流子浓度以及迁移率。
二、实验原理霍尔效应从本质上讲是运动的带电粒子在磁场中受洛仑兹力作用而引起的偏转。
当带电粒子（电子和空穴）被约束在固体材料中，这种偏转就导致在垂直于电流和磁场的方向上产生正负电荷的积累，从而形成附加的横向电场，即霍尔电场。
对于图2.1 (a)所示的N 型半导体试样，若在X 方向的电极D 、E 上通以电流I S ，在Z 方向加磁场B ，试样中载流子（电子）将受洛仑兹力：B v e F g （2.1）其中，e 为载流子（电子）电量，v 为载流子在电流方向上的平均定向漂移速率，B 为磁感无论载流子是正电荷还是负电荷，Fg 的方向均沿Y 方向，在此力的作用下，载流子发生偏移，则在Y 方向即试样A 、A ’电极两侧就开始聚集异号电荷，在A 、A ’两侧产生一个电位差V H ，形成相应的附加电场E H ——霍尔电场，相应的电压V H 称为霍尔电压，电极A 、A ’称为霍尔电极。
电场的指向取决于试样的导电类型。
N 型半导体的多数载流子为电子，P 型半导体的多数载流子为空穴。
对N 型试样，霍尔电场逆Y 方向，P 型试样则沿Y 方向，有I S (X)、B (Z) E H (Y) < 0 (N 型)E H (Y) > 0 (P 型)(a) (b) 图2.1 样品示意图显然，该电场是阻止载流子继续向侧面偏移。

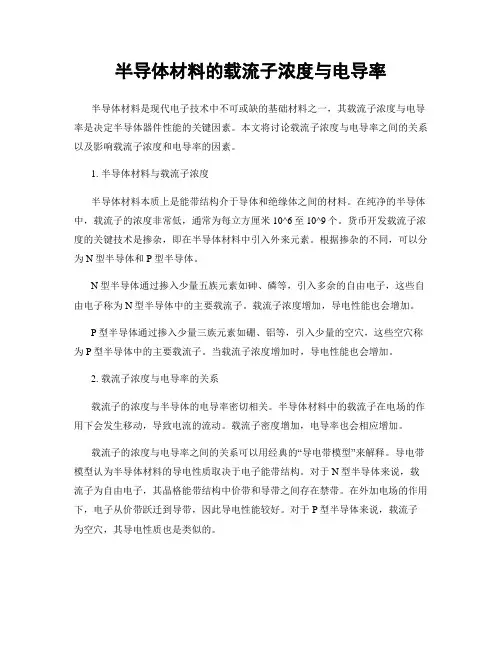

半导体材料的载流子浓度与电导率半导体材料是现代电子技术中不可或缺的基础材料之一，其载流子浓度与电导率是决定半导体器件性能的关键因素。
本文将讨论载流子浓度与电导率之间的关系以及影响载流子浓度和电导率的因素。
1. 半导体材料与载流子浓度半导体材料本质上是能带结构介于导体和绝缘体之间的材料。
在纯净的半导体中，载流子的浓度非常低，通常为每立方厘米10^6至10^9个。
货币开发载流子浓度的关键技术是掺杂，即在半导体材料中引入外来元素。
根据掺杂的不同，可以分为N型半导体和P型半导体。
N型半导体通过掺入少量五族元素如砷、磷等，引入多余的自由电子，这些自由电子称为N型半导体中的主要载流子。
载流子浓度增加，导电性能也会增加。
P型半导体通过掺入少量三族元素如硼、铝等，引入少量的空穴，这些空穴称为P型半导体中的主要载流子。
当载流子浓度增加时，导电性能也会增加。
2. 载流子浓度与电导率的关系载流子的浓度与半导体的电导率密切相关。
半导体材料中的载流子在电场的作用下会发生移动，导致电流的流动。
载流子密度增加，电导率也会相应增加。
载流子的浓度与电导率之间的关系可以用经典的“导电带模型”来解释。
导电带模型认为半导体材料的导电性质取决于电子能带结构。
对于N型半导体来说，载流子为自由电子，其晶格能带结构中价带和导带之间存在禁带。
在外加电场的作用下，电子从价带跃迁到导带，因此导电性能较好。
对于P型半导体来说，载流子为空穴，其导电性质也是类似的。
由于载流子浓度与电导率之间存在直接的正相关关系，所以在设计半导体器件时，可以通过掺杂技术调控载流子浓度来改变电导率。
这对于一些需要调节电导率的场合如场效应管、二极管等器件非常重要。
3. 影响载流子浓度和电导率的因素除了掺杂技术对载流子浓度和电导率的影响外，还有其他因素也会对其产生影响。
（1）温度：半导体材料的载流子浓度与温度呈反相关关系。
随着温度的升高，载流子的热激发增加，从而导致载流子浓度的增加，进而提高电导率。
霍尔系数和电阻率的测量把通有电流的半导体置于磁场中，如果电流方向与磁场垂直，则在垂直于电流和磁场的方向会产生一附加的横向电场，这个现象称为霍尔效应。
随着半导体物理学的发展，霍尔系数和电导率的测量已成为研究半导体材料的主要方法之一。
通过实验测量半导体材料的霍尔系数和电导率可以判断材料的导电类型、载流子浓度、载流子迁移率等主要参数。
若能测量霍尔系数和电导率随温度变化的关系，还可以求出材料的杂质电离能和材料的禁带宽度。
一、实验目的1. 了解霍尔效应实验原理以及有关霍尔元件对材料要求的知识；2. 学习用“对称测量法”消除副效应的影响，测量并绘制试样的V H -I S 和V H -I M 曲线；3. 确定试样的导电类型、载流子浓度以及迁移率。
二、实验原理霍尔效应从本质上讲是运动的带电粒子在磁场中受洛仑兹力作用而引起的偏转。
当带电粒子（电子和空穴）被约束在固体材料中，这种偏转就导致在垂直于电流和磁场的方向上产生正负电荷的积累，从而形成附加的横向电场，即霍尔电场。
对于图2.1 (a)所示的N 型半导体试样，若在X 方向的电极D 、E 上通以电流I S ，在Z 方向加磁场B ，试样中载流子（电子）将受洛仑兹力：B v e F g （2.1）其中，e 为载流子（电子）电量，v 为载流子在电流方向上的平均定向漂移速率，B 为磁感无论载流子是正电荷还是负电荷，Fg 的方向均沿Y 方向，在此力的作用下，载流子发生偏移，则在Y 方向即试样A 、A ’电极两侧就开始聚集异号电荷，在A 、A ’两侧产生一个电位差V H ，形成相应的附加电场E H ——霍尔电场，相应的电压V H 称为霍尔电压，电极A 、A ’称为霍尔电极。
电场的指向取决于试样的导电类型。
N 型半导体的多数载流子为电子，P 型半导体的多数载流子为空穴。
对N 型试样，霍尔电场逆Y 方向，P 型试样则沿Y 方向，有I S (X)、B (Z) E H (Y) < 0 (N 型)E H (Y) > 0 (P 型)(a) (b)图2.1 样品示意图显然，该电场是阻止载流子继续向侧面偏移。

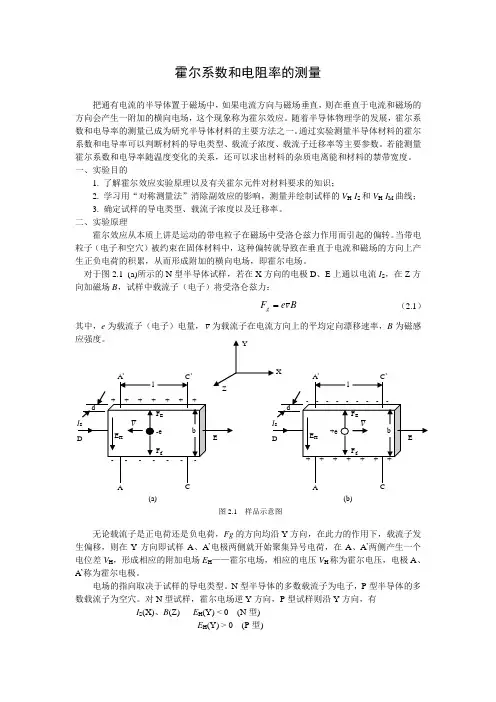

载流子浓度参考资料-霍尔系数法霍尔系数和电阻率的测量把通有电流的半导体置于磁场中，如果电流方向与磁场垂直，则在垂直于电流和磁场的方向会产生一附加的横向电场，这个现象称为霍尔效应。
随着半导体物理学的发展，霍尔系数和电导率的测量已成为研究半导体材料的主要方法之一。
通过实验测量半导体材料的霍尔系数和电导率可以判断材料的导电类型、载流子浓度、载流子迁移率等主要参数。
若能测量霍尔系数和电导率随温度变化的关系，还可以求出材料的杂质电离能和材料的禁带宽度。
一、实验目的1. 了解霍尔效应实验原理以及有关霍尔元件对材料要求的知识；2. 学习用“对称测量法”消除副效应的影响，测量并绘制试样的V H-I S和V H-I M曲线；3. 确定试样的导电类型、载流子浓度以及迁移率。
二、实验原理霍尔效应从本质上讲是运动的带电粒子在磁场中受洛仑兹力作用而引起的偏转。
当带电粒子（电子和空穴）被约束在固体材料中，这种偏转就导致在垂直于电流和磁场的方向上产生正负电荷的积累，从而形成附加的横向电场，即霍尔电场。
对于图2.1 (a)所示的N 型半导体试样，若在X 方向的电极D 、E 上通以电流I S ，在Z 方向加磁场B ，试样中载流子（电子）将受洛仑兹力：Bv e F g （2.1） 其中，e 为载流子（电子）电量，v 为载流子在电流方向上的平均定向漂移速率，B 为磁感应强度。
X YZ E D I S A C b l + + + + + + + + - - - - - - d F E F g v E H -e E D I S A C b l - - - - - - - - + + + + + + + + d F E F g v E H +e (a (b 图2.1 样品示意图无论载流子是正电荷还是负电荷，Fg的方向均沿Y方向，在此力的作用下，载流子发生偏移，则在Y方向即试样A、A’电极两侧就开始聚集异号电荷，在A、A’两侧产生一个电位差V H，形成相应的附加电场E H——霍尔电场，相应的电压V H称为霍尔电压，电极A、A’称为霍尔电极。
