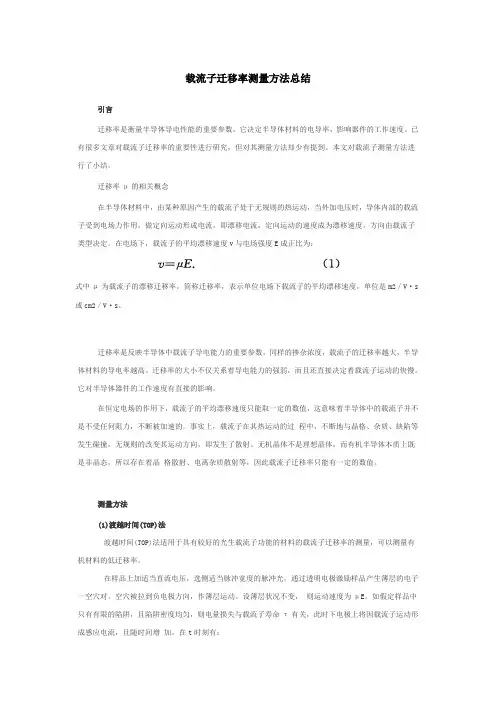

载流子迁移率测量方法总结引言迁移率是衡量半导体导电性能的重要参数,它决定半导体材料的电导率,影响器件的工作速度。
已有很多文章对载流子迁移率的重要性进行研究,但对其测量方法却少有提到。
本文对载流子测量方法进行了小结。

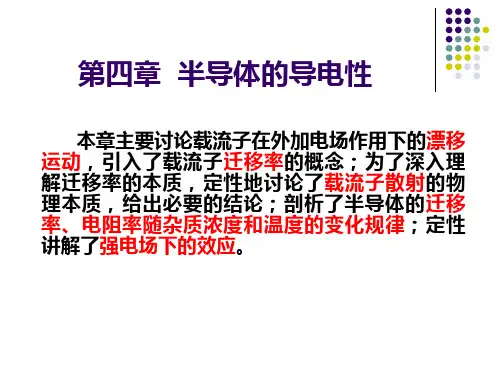

迁移率μ的相关概念在半导体材料中,由某种原因产生的载流子处于无规则的热运动,当外加电压时,导体内部的载流子受到电场力作用,做定向运动形成电流,即漂移电流,定向运动的速度成为漂移速度,方向由载流子类型决定。
在电场下,载流子的平均漂移速度v与电场强度E成正比为:式中μ为载流子的漂移迁移率,简称迁移率,表示单位电场下载流子的平均漂移速度,单位是m2/V·s 或cm2/V·s。

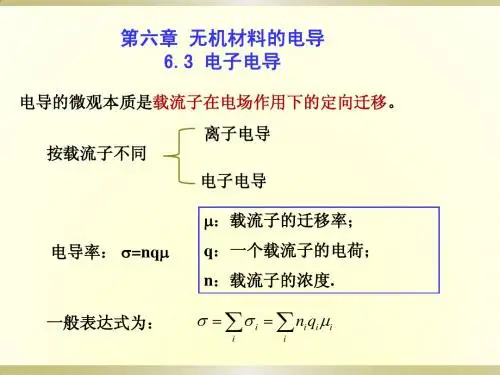

迁移率是反映半导体中载流子导电能力的重要参数,同样的掺杂浓度,载流子的迁移率越大,半导体材料的导电率越高。
迁移率的大小不仅关系着导电能力的强弱,而且还直接决定着载流子运动的快慢。
它对半导体器件的工作速度有直接的影响。
在恒定电场的作用下,载流子的平均漂移速度只能取一定的数值,这意味着半导体中的载流子并不是不受任何阻力,不断被加速的。
事实上,载流子在其热运动的过程中,不断地与晶格、杂质、缺陷等发生碰撞,无规则的改变其运动方向,即发生了散射。
无机晶体不是理想晶体,而有机半导体本质上既是非晶态,所以存在着晶格散射、电离杂质散射等,因此载流子迁移率只能有一定的数值。
测量方法(1)渡越时间(TOP)法渡越时间(TOP)法适用于具有较好的光生载流子功能的材料的载流子迁移率的测量,可以测量有机材料的低迁移率。
在样品上加适当直流电压,选侧适当脉冲宽度的脉冲光,通过透明电极激励样品产生薄层的电子一空穴对。
空穴被拉到负电极方向,作薄层运动。
设薄层状况不变,则运动速度为μE。
如假定样品中只有有限的陷阱,且陷阱密度均匀,则电量损失与载流子寿命τ有关,此时下电极上将因载流子运动形成感应电流,且随时间增加。
在t时刻有:若式中L为样品厚度电场足够强,t≤τ,且渡越时间t0<τ。

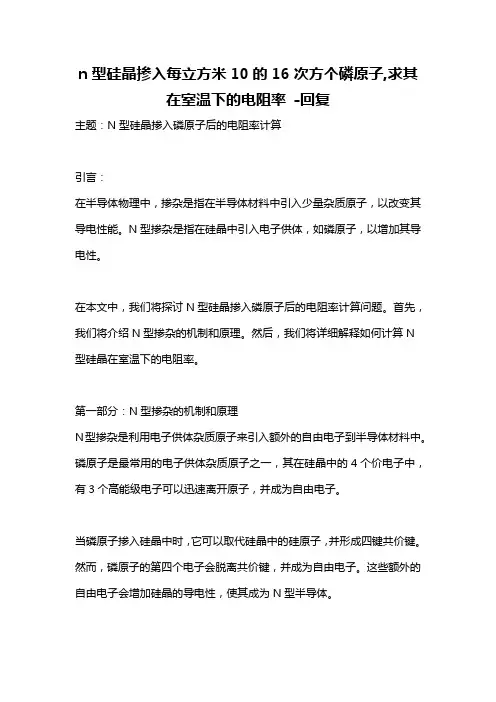

n型硅晶掺入每立方米10的16次方个磷原子,求其在室温下的电阻率-回复主题:N型硅晶掺入磷原子后的电阻率计算引言:在半导体物理中,掺杂是指在半导体材料中引入少量杂质原子,以改变其导电性能。
N型掺杂是指在硅晶中引入电子供体,如磷原子,以增加其导电性。
在本文中,我们将探讨N型硅晶掺入磷原子后的电阻率计算问题。
首先,我们将介绍N型掺杂的机制和原理。
然后,我们将详细解释如何计算N型硅晶在室温下的电阻率。
第一部分:N型掺杂的机制和原理N型掺杂是利用电子供体杂质原子来引入额外的自由电子到半导体材料中。
磷原子是最常用的电子供体杂质原子之一,其在硅晶中的4个价电子中,有3个高能级电子可以迅速离开原子,并成为自由电子。
当磷原子掺入硅晶中时,它可以取代硅晶中的硅原子,并形成四键共价键。
然而,磷原子的第四个电子会脱离共价键,并成为自由电子。
这些额外的自由电子会增加硅晶的导电性,使其成为N型半导体。
第二部分:计算N型硅晶的电阻率为了计算N型硅晶的电阻率,我们需要知道以下信息:1. 硅晶的载流子浓度(即每立方米中自由电子的数量)。
2. 硅晶的载流子迁移率。
3. 硅晶的电荷密度。
1. 硅晶的载流子浓度根据题目所提供的信息,每立方米中有10^16个磷原子。
由于每个磷原子会释放出3个自由电子,因此每立方米中的自由电子浓度为3 x 10^16 cm^-3 (1 cm^-3 = 10^6 m^-3)。
2. 硅晶的载流子迁移率载流子迁移率是一个性能参数,它衡量了载流子在电场中移动的能力。
N 型硅晶的载流子迁移率通常在100-1500 cm^2/(V·s)之间。
根据具体的硅晶材料和制备过程,可以通过实验测量或模拟计算来获得载流子迁移率的值。
3. 硅晶的电荷密度硅晶中的电荷密度取决于掺杂的原子类型和浓度。
在N型硅晶中,电荷密度主要由磷原子的离子化程度决定。
对于现代半导体材料,磷原子的电离率通常接近100%,这意味着每个掺杂的磷原子都会释放出一个额外的自由电子。
实验三-霍尔效应法测量半导体的载流子浓度、-电导率和迁移实验三霍尔效应法测量半导体的载流子浓度、电导率和迁移率一、实验目的1.了解霍尔效应实验原理以及有关霍尔元件对材料要求的知识。
2.学习用“对称测量法”消除副效应的影响,测量并绘制试样的VH-IS 和VH-IM 曲线。
3.确定试样的导电类型、载流子浓度以及迁移率。
二、实验原理霍尔效应从本质上讲是运动的带电粒子在磁场中受洛仑兹力作用而引起的偏转。
当带电粒子(电子或空穴)被约束在固体材料中,这种偏转就导致在垂直电流和磁场的方向上产生正负电荷的聚积,从而形成附加的横向电场,即霍尔电场。
对于图(1)(a)所示的N 型半导体试样,若在X 方向的电极D、E 上通以电流Is,在Z 方向加磁场B,试样中载流子(电子)将受洛仑兹力:其中e 为载流子(电子)电量,V为载流子在电流方向上的平均定向漂移速率,B 为磁感应强度。
无论载流子是正电荷还是负电荷,Fg 的方向均沿Y 方向,在此力的作用下,载流子发生便移,则在Y 方向即试样A、A´电极两侧就开始聚积异号电荷而在试样A、A´两侧产生一个电位差VH,形成相应的附加电场E—霍尔电场,相应的电压VH 称为霍尔电压,电极A、A´称为霍尔电极。
电场的指向取决于试样的导电类型。
N 型半导体的多数载流子为电子,P 型半导体的多数载流子为空穴。
对N 型试样,霍尔电场逆Y 方向,P 型试样则沿Y 方向,有显然,该电场是阻止载流子继续向侧面偏移,试样中载流子将受一个与Fg方向相反的横向电场力:其中EH 为霍尔电场强度。
FE 随电荷积累增多而增大,当达到稳恒状态时,两个力平衡,即载流子所受的横向电场力e EH 与洛仑兹力eVB相等,样品两侧电荷的积累就达到平衡,故有设试样的宽度为b,厚度为d,载流子浓度为n,则电流强度V Is 与的关系为由(3)、(4)两式可得即霍尔电压VH(A、A´电极之间的电压)与IsB 乘积成正比与试样厚度d成反比。

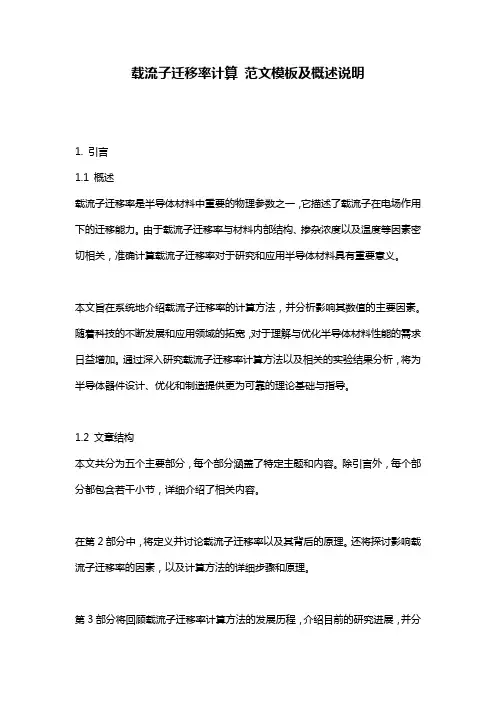

载流子迁移率计算范文模板及概述说明1. 引言1.1 概述载流子迁移率是半导体材料中重要的物理参数之一,它描述了载流子在电场作用下的迁移能力。
由于载流子迁移率与材料内部结构、掺杂浓度以及温度等因素密切相关,准确计算载流子迁移率对于研究和应用半导体材料具有重要意义。
本文旨在系统地介绍载流子迁移率的计算方法,并分析影响其数值的主要因素。
随着科技的不断发展和应用领域的拓宽,对于理解与优化半导体材料性能的需求日益增加。
通过深入研究载流子迁移率计算方法以及相关的实验结果分析,将为半导体器件设计、优化和制造提供更为可靠的理论基础与指导。
1.2 文章结构本文共分为五个主要部分,每个部分涵盖了特定主题和内容。
除引言外,每个部分都包含若干小节,详细介绍了相关内容。
在第2部分中,将定义并讨论载流子迁移率以及其背后的原理。
还将探讨影响载流子迁移率的因素,以及计算方法的详细步骤和原理。
第3部分将回顾载流子迁移率计算方法的发展历程,介绍目前的研究进展,并分析其在不同应用场景中的应用。
这有助于读者了解载流子迁移率计算在工业界和科学界中的庞大潜力。
在第4部分中,我们将描述实验设计方法,详细说明数据收集和处理过程,并进行实验结果的全面分析和讨论。
通过实验证据的支持,我们将进一步验证和解释载流子迁移率计算方法及其重要性。
最后,在第5部分中,我们将总结主要结论,并提出挑战与不足之处。
此外,还会展望未来关于载流子迁移率计算方面可能的研究方向,以促进该领域更深入、广泛的探索。
1.3 目的本文旨在全面介绍载流子迁移率计算的相关内容,并深入探讨其定义、原理、影响因素以及计算方法。
通过对历史回顾、研究现状、实验设计与结果分析等方面进行综合讨论,可以更好地理解载流子迁移率计算在半导体材料研究和应用中的重要性。
同时,本文旨在激发读者对于未来研究方向的思考,并对载流子迁移率计算方法及其应用的进一步改进和优化提供指导。
希望本文能够为半导体器件工程师、科研人员和学生提供深刻的洞察力,并促进相关领域的持续发展与创新。

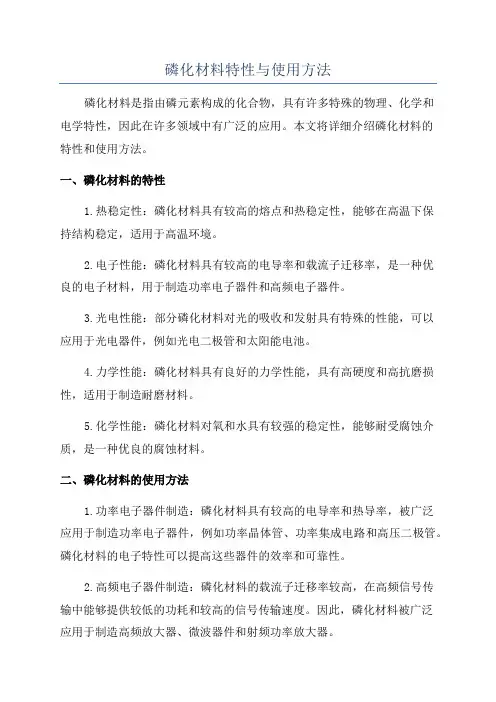

磷化材料特性与使用方法磷化材料是指由磷元素构成的化合物,具有许多特殊的物理、化学和电学特性,因此在许多领域中有广泛的应用。
本文将详细介绍磷化材料的特性和使用方法。
一、磷化材料的特性1.热稳定性:磷化材料具有较高的熔点和热稳定性,能够在高温下保持结构稳定,适用于高温环境。
2.电子性能:磷化材料具有较高的电导率和载流子迁移率,是一种优良的电子材料,用于制造功率电子器件和高频电子器件。
3.光电性能:部分磷化材料对光的吸收和发射具有特殊的性能,可以应用于光电器件,例如光电二极管和太阳能电池。
4.力学性能:磷化材料具有良好的力学性能,具有高硬度和高抗磨损性,适用于制造耐磨材料。
5.化学性能:磷化材料对氧和水具有较强的稳定性,能够耐受腐蚀介质,是一种优良的腐蚀材料。
二、磷化材料的使用方法1.功率电子器件制造:磷化材料具有较高的电导率和热导率,被广泛应用于制造功率电子器件,例如功率晶体管、功率集成电路和高压二极管。
磷化材料的电子特性可以提高这些器件的效率和可靠性。
2.高频电子器件制造:磷化材料的载流子迁移率较高,在高频信号传输中能够提供较低的功耗和较高的信号传输速度。
因此,磷化材料被广泛应用于制造高频放大器、微波器件和射频功率放大器。
3.光电器件制造:磷化材料对光的吸收和发射具有特殊的性能,被用于制造各种光电器件,例如光电二极管、激光二极管和太阳能电池。
磷化材料的高效率和稳定性可以提高这些器件的性能和寿命。
4.耐磨材料制造:磷化材料具有高硬度和高抗磨损性,可以用于制造耐磨材料,例如刀具、摩擦材料和磨料。
磷化材料的耐磨性能可以大大改善这些材料的使用寿命和工作效率。
5.腐蚀材料制造:由于磷化材料对氧和水具有较强的稳定性,因此可以用作腐蚀材料,用于耐腐蚀环境中。
例如,磷化材料可以用于制造化工容器、管道和储罐,保证其在腐蚀介质中的长期使用性能。
综上所述,磷化材料具有许多特殊的物理、化学和电学特性,可以广泛应用于功率电子器件制造、高频电子器件制造、光电器件制造、耐磨材料制造和腐蚀材料制造等领域。
实验三霍尔效应法测量半导体的载流子浓度、电导率和迁移率一、实验目的1.了解霍尔效应实验原理以及有关霍尔元件对材料要求的知识。
2.学习用“对称测量法”消除副效应的影响,测量并绘制试样的VH-IS 和VH-IM 曲线。
3.确定试样的导电类型、载流子浓度以及迁移率。
二、实验原理霍尔效应从本质上讲是运动的带电粒子在磁场中受洛仑兹力作用而引起的偏转。
当带电粒子〔电子或空穴〕被约束在固体材料中,这种偏转就导致在垂直电流和磁场的方向上产生正负电荷的聚积,从而形成附加的横向电场,即霍尔电场。
对于图〔1〕〔a〕所示的N 型半导体试样,假设在X 方向的电极D、E 上通以电流Is,在Z 方向加磁场B,试样中载流子〔电子〕将受洛仑兹力:其中e 为载流子〔电子〕电量,V为载流子在电流方向上的平均定向漂移速率,B 为磁感应强度。
无论载流子是正电荷还是负电荷,Fg 的方向均沿Y 方向,在此力的作用下,载流子发生便移,则在Y 方向即试样A、A´电极两侧就开始聚积异号电荷而在试样A、A´两侧产生一个电位差VH,形成相应的附加电场E—霍尔电场,相应的电压VH 称为霍尔电压,电极A、A´称为霍尔电极。
电场的指向取决于试样的导电类型。
N 型半导体的多数载流子为电子,P 型半导体的多数载流子为空穴。
对N 型试样,霍尔电场逆Y 方向,P 型试样则沿Y 方向,有显然,该电场是阻止载流子继续向侧面偏移,试样中载流子将受一个与Fg方向相反的横向电场力:其中EH 为霍尔电场强度。
FE 随电荷积累增多而增大,当到达稳恒状态时,两个力平衡,即载流子所受的横向电场力e EH 与洛仑兹力eVB相等,样品两侧电荷的积累就到达平衡,故有设试样的宽度为b,厚度为d,载流子浓度为n,则电流强度V Is 与的关系为由〔3〕、〔4〕两式可得即霍尔电压VH〔A、A´电极之间的电压〕与IsB 乘积成正比与试样厚度d成反比。
比例系数称为霍尔系数,它是反映材料霍尔效应强弱的重要参数。
载流子迁移率测量方法总结引言迁移率是衡量半导体导电性能的重要参数,它决定半导体材料的电导率,影响器件的工作速度。
已有很多文章对载流子迁移率的重要性进行研究,但对其测量方法却少有提到。
本文对载流子测量方法进行了小结。
迁移率μ的相关概念在半导体材料中,由某种原因产生的载流子处于无规则的热运动,当外加电压时,导体内部的载流子受到电场力作用,做定向运动形成电流,即漂移电流,定向运动的速度成为漂移速度,方向由载流子类型决定。
在电场下,载流子的平均漂移速度v与电场强度E成正比为:式中μ为载流子的漂移迁移率,简称迁移率,表示单位电场下载流子的平均漂移速度,单位是m2/V·s 或cm2/V·s。
迁移率是反映半导体中载流子导电能力的重要参数,同样的掺杂浓度,载流子的迁移率越大,半导体材料的导电率越高。
迁移率的大小不仅关系着导电能力的强弱,而且还直接决定着载流子运动的快慢。
它对半导体器件的工作速度有直接的影响。
在恒定电场的作用下,载流子的平均漂移速度只能取一定的数值,这意味着半导体中的载流子并不是不受任何阻力,不断被加速的。
事实上,载流子在其热运动的过程中,不断地与晶格、杂质、缺陷等发生碰撞,无规则的改变其运动方向,即发生了散射。
无机晶体不是理想晶体,而有机半导体本质上既是非晶态,所以存在着晶格散射、电离杂质散射等,因此载流子迁移率只能有一定的数值。
测量方法(1)渡越时间(TOP)法渡越时间(TOP)法适用于具有较好的光生载流子功能的材料的载流子迁移率的测量,可以测量有机材料的低迁移率。
在样品上加适当直流电压,选侧适当脉冲宽度的脉冲光,通过透明电极激励样品产生薄层的电子一空穴对。
空穴被拉到负电极方向,作薄层运动。
设薄层状况不变,则运动速度为μE。
如假定样品中只有有限的陷阱,且陷阱密度均匀,则电量损失与载流子寿命τ有关,此时下电极上将因载流子运动形成感应电流,且随时间增加。
在t时刻有:若式中L为样品厚度电场足够强,t≤τ,且渡越时间t0<τ。
