AP1N4554zh 2008.07.154554电动执行器适用于 20 mm 行程的阀门SQX32 SQX82 SQX62• SQX32 工作电压 AC 230 V ，3 位定位信号 • SQX82 工作电压 AC 24 V ， 3 位定位信号• SQX62 工作电压 AC 24 V ， DC 0~10 V ，4~20 mA ，0~1000 Ω， 更多详细信息，请参见定位信号选择 • 驱动力 700 N• 直接安装在阀门上，无需调整 • 可选辅助开关或电位计 • 手动调节和位置指示•SQX82…U 和 SQX62U 已通过 UL 认证用途可用于具有 20 mm 行程的 VVF...、VVG41...、VXF… 和 VXG41… 系列的西门子二通阀和三通阀，可对暖通空调系统的冷却水、低温热水和高温热水进行水系统控制。
2/10西门子楼宇科技 电动执行器AP1N4554zh 暖通空调产品2008.07.15型号概览型号 工作电压定位信号运行时间（开和关）（秒）SQX32.00 150SQX32.03 AC 230 V35 SQX82.00 150 SQX82.03 三位35SQX62AC 24 V DC 0–10 V 和／或 0~1000 Ω, DC4~20 mA35SQX82… 和 SQX62 的特殊 UL 认证版本可用，型号的后缀为 U （例如 SQX62U ）型号 描述 用于下列执行器安装位置1)ASC9.5 辅助开关 ASC9.4 辅助开关对ASZ7.4 辅助开关和电位计 1000 ΩSQX32…、SQX82 1 x ASC9.5 或 1 x ASZ7.4 或 1 x ASC9.4ASZ6.5电子阀杆加热元件 AC 24 VSQX32…、SQX82…、SQX62 1 x ASZ6.51)一次只能在执行器中安装 1 个附件。
例外：ASZ6.5 电子阀杆加热元件安装在执行器和阀门之间。
订货时，请指定数量、品名和型号和所需的附件。

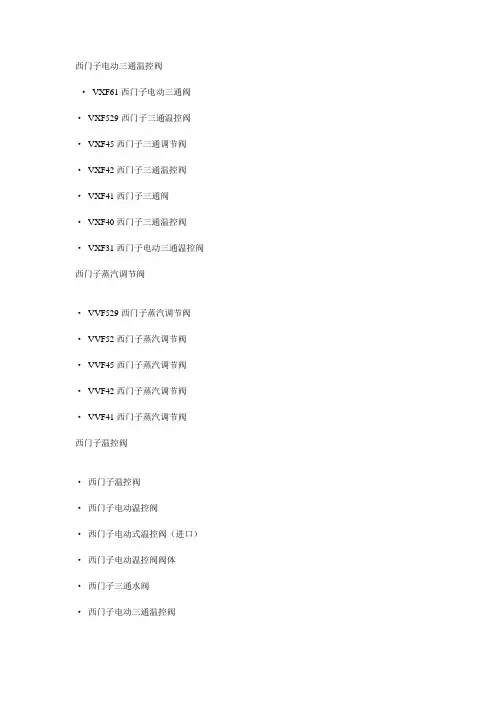

西门子电动三通温控阀·VXF61西门子电动三通阀·VXF529西门子三通温控阀·VXF45西门子三通调节阀·VXF42西门子三通温控阀·VXF41西门子三通阀·VXF40西门子三通温控阀·VXF31西门子电动三通温控阀西门子蒸汽调节阀·VVF529西门子蒸汽调节阀·VVF52西门子蒸汽调节阀·VVF45西门子蒸汽调节阀·VVF42西门子蒸汽调节阀·VVF41西门子蒸汽调节阀西门子温控阀·西门子温控阀·西门子电动温控阀·西门子电动式温控阀（进口）·西门子电动温控阀阀体·西门子三通水阀·西门子电动三通温控阀·vvi46.20西门子温控阀·VXG44三通温控阀·智能型电动温控阀·VVF40西门子温控阀·VVF31西门子温控阀·VVF529西门子蒸汽温控阀·VVF45西门子蒸汽温控阀·VVF42西门子蒸汽温控阀·VVF41西门子蒸汽温控阀·VVF61西门子温控阀·VVF529西门子温控阀·VVF52西门子温控阀·VVF45西门子温控阀·VVF41西门子温控阀·西门子蒸汽温控阀西门子温度调节阀·西门子温度调节阀·西门子蒸汽调节阀·西门子三通调节阀·VXG44电动调节阀·VXF31西门子三通调节阀·VXF40西门子三通调节阀·VXF42西门子三通调节阀·VXF45西门子三通调节阀·VXF529西门子三通调节阀·VVF529西门子温度调节阀·VVF45西门子温度调节阀·VVF42西门子温度调节阀·VVF41西门子温度调节阀·VVF40西门子温度调节阀·VVF31西门子温度调节阀·智能型电动调节阀·电动压力调节阀·西门子调节阀·西门子压差调节阀·西门子压力调节阀·动态平衡电动调节阀西门子三通调节阀·VXF529西门子三通调节阀·VXF45西门子三通调节阀·VXF42西门子三通调节阀·VXF41西门子三通调节阀·VXF40西门子三通调节阀·西门子三通调节阀自力式温控阀·自力式温控阀·自力式三通温控阀·自力式蒸汽温控阀·自力式冷却阀自力式温度调节阀·自力式温度调节阀·自力式蒸汽调节阀·自立式三通温度调节阀西门子电动执行器·sua21电动执行器·skc62电动执行器·skb62电动执行器·skd62电动执行器·sqx62电动执行器·SFA21电动执行器·西门子电动蝶阀执行器·西门子风阀执行器西门子温度控制器·西门子rwd62温度控制器·西门子rwd68温度控制器西门子温度传感器·西门子qam2120温度传感器·西门子qac22温度传感器·西门子qae2121温度传感器西门子压力传感器·西门子QBE2000压力传感器西门子电动减压阀·西门子蒸汽减压阀·西门子电动减压阀。
电控三通调节阀产品说明书V2.2江苏氢港新能源科技有限公司修订记录版本号日期修订者内容说明V1.02020.8.13初版V1.12020.9.25修正部分内容V1.22020.10.25修正部分内容V1.32021.02.09修订部分内容V2.02021.02.23变更ECV-0350B尺寸V2.12021.05.08增添部分内容V2.22021.06.08CAN协议内容增加江苏氢港新能源科技有限公司为客户提供7×24小时全方位的技术支持和服务，公司设有专业的技术支持团队，提供售前、售后的技术咨询、产品维修技术服务，用户可直接与客户中心联系。
江苏氢港新能源科技有限公司地址：江苏省张家港市中兴路180号网址：Email：**********************客户热线：(00)86-0512-********本说明书涉及电控三通阀的安装和使用。
适用于对电控三通阀进行安装、操作、维护的专业技术人员和日常操作的人员。
读者需具备一定的电子电气、控制、机械等知识。
为确保个人和财产安全或有效使用本产品，请在安装和使用前仔细阅读本说明书。
江苏氢港新能源科技有限公司对本说明书保留一切权力，内容如有变动，恕不另行通知。
目录1.产品特点 (6)2.选型说明 (7)3.技术参数 (7)4.阀旋转角度与开度的关系 (8)5.压力损失曲线 (8)6.尺寸 (9)7.接口说明 (10)7.1流体接口 (10)7.2电气接口定义 (11)8.安装及应用 (12)9.通信控制 (12)10.故障与处理 (13)1.产品特点本产品是一款智能型电动控制调节阀，阀集成驱动控制器，CAN总线控制，兼容汽车总线，使用方便角度实时控制和反馈宽电压范围，兼容乘用车、商用车流体接触部件无金属材料、无腐蚀、无离子析出,不影响液体绝缘性低流阻2.选型说明注：其他特殊要求，请联系公司技术人员确认。
3.技术参数型号ECV-0338B ECV-0350B工作电压DC12V/24V(9-32V)工作电流0.4A@24V全行程角度范围0~90°有效行程角度范围10~80°全行程时间约3s控制方式默认CAN2.0B,波特率250K程序刷写基于CAN的BootloaderIP等级IP67工作介质纯水或水-乙二醇冷却液介质温度-40~95℃工作环境温度-40~85℃最大工作压力3bar,g内泄漏量≤50mL/min@ΔP=1bar进/出接口OD38.4mm墩头OD50.8mm墩头重量约1.0kg约1.2kg4.阀旋转角度与开度的关系5.压力损失曲线（测试介质：25℃，纯水）6.尺寸型号：ECV-0338B型号：ECV-0350B（版本V2）7.接口说明7.1流体接口出厂初始状态设为0°，即口2全开、口3全关。

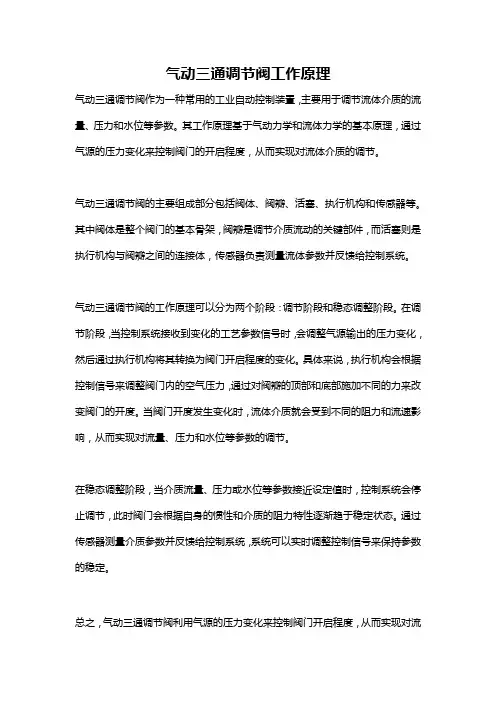

气动三通调节阀工作原理
气动三通调节阀作为一种常用的工业自动控制装置，主要用于调节流体介质的流量、压力和水位等参数。
其工作原理基于气动力学和流体力学的基本原理，通过气源的压力变化来控制阀门的开启程度，从而实现对流体介质的调节。
气动三通调节阀的主要组成部分包括阀体、阀瓣、活塞、执行机构和传感器等。
其中阀体是整个阀门的基本骨架，阀瓣是调节介质流动的关键部件，而活塞则是执行机构与阀瓣之间的连接体，传感器负责测量流体参数并反馈给控制系统。
气动三通调节阀的工作原理可以分为两个阶段：调节阶段和稳态调整阶段。
在调节阶段，当控制系统接收到变化的工艺参数信号时，会调整气源输出的压力变化，然后通过执行机构将其转换为阀门开启程度的变化。
具体来说，执行机构会根据控制信号来调整阀门内的空气压力，通过对阀瓣的顶部和底部施加不同的力来改变阀门的开度。
当阀门开度发生变化时，流体介质就会受到不同的阻力和流速影响，从而实现对流量、压力和水位等参数的调节。
在稳态调整阶段，当介质流量、压力或水位等参数接近设定值时，控制系统会停止调节，此时阀门会根据自身的惯性和介质的阻力特性逐渐趋于稳定状态。
通过传感器测量介质参数并反馈给控制系统，系统可以实时调整控制信号来保持参数的稳定。
总之，气动三通调节阀利用气源的压力变化来控制阀门开启程度，从而实现对流
体介质参数的调节。
它具有结构简单、调节精度高、快速响应和适用于高温高压等工况的优点，广泛应用于化工、石油、电力、冶金等工业领域。
三通调节阀工作原理
三通调节阀是一种特殊的调节阀，它可以使流体在三个不同的管路中流动。
它的工作原理是当进入的流量大于出口的流量时，会自动打开其中的一个或多个管道，使得流量在三个管道中平衡，而当进口的流量小于出口的流量时，它会自动关闭这些管道，使流量在两个管道中平衡。
三通调节阀由阀体、阀杆、密封件、止回阀和组件组成。
阀体由两个部分组成，内部有三个通道，分别是进口、出口和调节通道。
阀杆的上端连接着驱动装置，如电动机、气动驱动等，而下端则连接着阀瓣，当驱动装置工作时，阀杆可以上下移动，从而控制阀瓣的开合。
密封件是将阀瓣与法兰盘密封在一起的一种装置，它可以有效地防止流体从阀瓣处泄漏，保证阀门的正常工作。
止回阀是一种一般性器件，可以阻止流体反向流动，避免流体反向流动时造成的危险。
最后，组件包括活塞、活塞杆、手柄等，它们起着操纵阀杆的作用。
三通调节阀的工作原理是，当活塞上升时，阀杆也随之上升，阀瓣就被打开，使得进口和出口之间的流量平衡；当活塞下降时，阀杆也会随之下降，阀瓣就被关闭，使得进口和出口之间的流量不能平衡，此时，流量会流向调节通道，从而达到调节的目的。
三通调节阀的优点是可以有效地控制流体的流量，可以根据流体的需要，调节流量；其次，它可以防止流体反向流动，从而避免发生危险；最后，它还可以防止流体从阀门处泄漏，保证阀门的正常工作。
总之，三通调节阀是一种特殊的调节阀，它可以有效地控制流体的流量，并保证流体流动的安全。
三通调整阀三通调整阀，是由直行程电子式电动执行机构和采纳圆筒型薄壁窗口形阀芯的三通合流（分流）阀构成。
具有结构紧凑、重量轻、动作灵敏、流量特性精准明确，直接接受调整仪表输入的（4—20mADC0—10mADC或1—5VDC）等掌控信号及单相电源即可掌控运转，实现对工艺管路流体介质的自动调整掌控，广泛应用于精准明确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。
适合于把一种流体通过三通阀分成二路流出或把两种流体经三通阀合并成一种流体的工况。
目录分类结构注意事项结构特点简介分类结构三通调整阀按流体的作用方式分为合流阀和分流阀两类。
合流阀有两个入口，合流后从一个出口流出。
分流阀有一个流体入口，经分流成两股流体从两个出口流出。
合流三通调整阀的结构与分流三通调整阀的结构仿佛。
其特点如下：1、三通调整阀有两个阀芯和阀座，结构与双座阀仿佛。
但三通调整阀中，一个阀芯与阀座间的流通面积加添时，另一个阀芯与阀座间的流通面积削减。
而双座阀中，两个阀芯和阀座间的流通面积是同时加添或削减的。
2、三通调整阀的气开和气关只能通过选择执行机构的正作用和反作用来实现。
双座阀的气开和气关的更改可直接将阀体或阀芯与阀座反装来实现。
3、三通调整阀用于需要流体进行配比的掌控系统时，由于它代替一个气开掌控阀和一个气关掌控阀，因此，可降低成本并削减安装空间。
4、三通调整阀也用于旁路掌控的场所，例如，一路流体通过换热器换热，另一路流体不进行换热。
当三通阀安装在换热器前时，采纳分流三通调整阀；当三通调整阀安装在换热器后时，采纳合流三通调整阀。
由于安装在换热器前的三通阀内流过的流体有相同温度，因此，泄漏量较小；安装在换热器后的三通阀内流过的流体有不同的温度，对阀芯和阀座的膨胀程度不同，因此，泄漏量较大。
通常，两股流体的温度差不宜超过150℃。
采纳阀笼结构的三通调整阀，带平衡孔，采纳阀笼导向。
因此，可大大降低不平衡力。
气动三通阀门使用说明书及维修手册气动三通阀门使用说明书及维修手册一、产品概述气动三通阀门是一种用于控制气体流动方向的设备，主要由阀体、阀盖、阀杆、阀芯等组成。
本产品广泛应用于工业自动化系统中，具有使用方便、自动化程度高等特点。
二、安全须知2.1 运输与搬运1) 在运输气动三通阀门时，需注意避免碰撞或挤压，以避免阀门零件损坏。
2) 搬运阀门时，应使用专用工具，并遵循正确的搬运方法和操作规程。
2.2 安装与调试1) 在安装之前，必须将气动三通阀门清洁干净，并检查阀体、阀盖、阀杆、阀芯等零部件是否有损坏。
2) 安装阀门时，应先根据系统布局确定合适的位置，并根据实际需要连接气源、管道等设备。
3) 安装完毕后，应进行阀门的调试工作，确保阀门无泄漏、顺畅运行。
2.3 使用与维护1) 在使用气动三通阀门时，应确保阀门能正常开启和关闭，并且阀门的控制信号与气源信号一致。
2) 定期对阀门进行维护保养，包括清洁阀体、阀芯，检查密封性能和润滑情况等。
3) 如发现阀门出现异常运行、泄漏等问题，应及时停止使用并进行维修。
三、维修手册3.1 拆解与装配1) 在拆解气动三通阀门之前，应切断气源，并排空内部气体。
2) 拆下阀杆与阀盖，并将阀芯取出进行清洗和检查。
3) 在装配之前，应检查阀门各部件的完好情况，确保无损坏或丢失。
3.2 零件更换1) 根据使用需要，如需更换阀杆、阀芯等零件，应选择符合规定规格的零件进行更换。
2) 零件更换时，应注意正确安装和调整，确保每个零件与阀门完全匹配并正常工作。
3.3 故障排除1) 当气动三通阀门出现异常运行，如无法开启或关闭、泄漏等问题时，应及时进行故障排除。
2) 故障排除应从阀门内部开始，检查阀体、阀盖、阀杆、阀芯等零部件是否损坏或灰尘积聚，需要时进行清洁或更换。
四、附件本文档涉及附件包括：1) 气动三通阀门技术参数表2) 安装示意图3) 零部件清单五、法律名词及注释1) 气动三通阀门：一种通过气动传动来控制气体流动方向的阀门型号或设备。

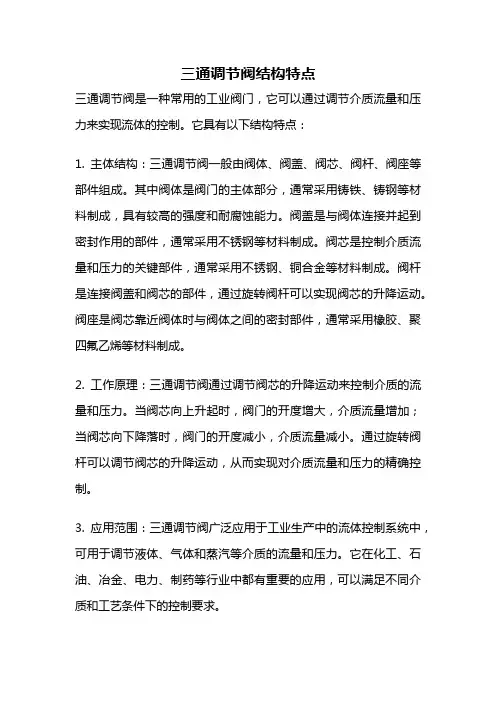

三通调节阀结构特点三通调节阀是一种常用的工业阀门，它可以通过调节介质流量和压力来实现流体的控制。
它具有以下结构特点：1. 主体结构：三通调节阀一般由阀体、阀盖、阀芯、阀杆、阀座等部件组成。
其中阀体是阀门的主体部分，通常采用铸铁、铸钢等材料制成，具有较高的强度和耐腐蚀能力。
阀盖是与阀体连接并起到密封作用的部件，通常采用不锈钢等材料制成。
阀芯是控制介质流量和压力的关键部件，通常采用不锈钢、铜合金等材料制成。
阀杆是连接阀盖和阀芯的部件，通过旋转阀杆可以实现阀芯的升降运动。
阀座是阀芯靠近阀体时与阀体之间的密封部件，通常采用橡胶、聚四氟乙烯等材料制成。
2. 工作原理：三通调节阀通过调节阀芯的升降运动来控制介质的流量和压力。
当阀芯向上升起时，阀门的开度增大，介质流量增加；当阀芯向下降落时，阀门的开度减小，介质流量减小。
通过旋转阀杆可以调节阀芯的升降运动，从而实现对介质流量和压力的精确控制。
3. 应用范围：三通调节阀广泛应用于工业生产中的流体控制系统中，可用于调节液体、气体和蒸汽等介质的流量和压力。
它在化工、石油、冶金、电力、制药等行业中都有重要的应用，可以满足不同介质和工艺条件下的控制要求。
4. 优点：三通调节阀具有以下优点：- 精确控制：通过调节阀芯的升降运动和阀杆的旋转，可以实现对介质流量和压力的精确控制，满足不同工艺条件下的要求。
- 快速响应：阀芯的升降运动相对较快，可以快速响应控制信号，实现快速调节。
- 耐腐蚀性能好：阀体、阀芯等部件通常采用耐腐蚀材料制成，具有较好的耐腐蚀性能，适用于腐蚀性介质的控制。
- 可靠密封：阀座采用橡胶、聚四氟乙烯等材料制成，具有良好的密封性能，可靠防止介质泄漏。
- 结构简单：三通调节阀的结构相对简单，易于安装和维修。
5. 注意事项：在使用三通调节阀时，需要注意以下事项：- 选择合适的材料：根据介质的性质选择合适的阀体、阀芯等部件材料，以保证阀门的耐腐蚀性能和密封性能。
- 正确安装和维护：严格按照使用说明进行安装和维护，保证阀门的正常运行和使用寿命。

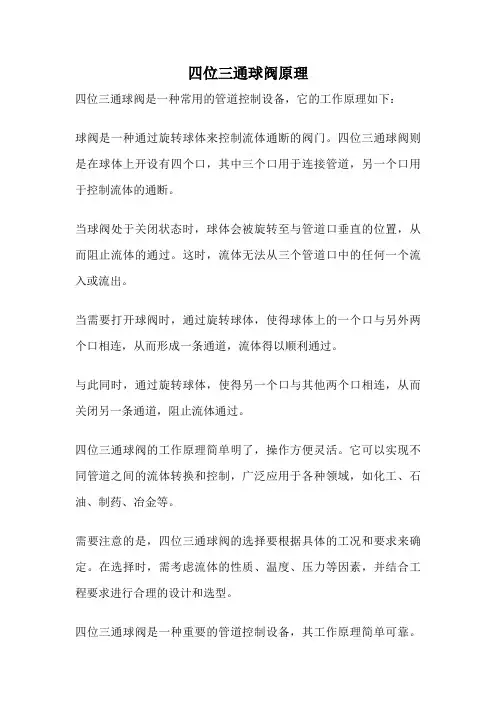

四位三通球阀原理
