客车正面碰撞安全性仿真分析_张建

全承载式客车正面碰撞安全性的改进摘要：国内某量产全承载客车正面碰撞的安全性研究及其改进设计。

利用有限元法和多体动力学方法建立了客车的仿真模型与驾驶员约束系统的仿真模型，并模拟客车在50km/h速度发生的正面碰撞情形。

然后在客车前端增加能量吸收结构，模拟结果表明客车在50km/h正面碰撞的安全性在结构改进后得到明显提高，驾驶员的损伤参数值都在《乘用车正面碰撞乘员保护》（GB11551-2003）法规参考值范围内。

因此，客车前端增加吸能结构以提高客车正面碰撞的安全性在理论上是可行的。

关键词：汽车安全；全承载式客车；正面碰撞；结构改进前言：近年来，随着公路建设和道路运输的快速发展，与营运客车相关的严重交通事故频频发生。

据统计，在我国，客车交通事故占整个道路交通事故的40%~50%，且客车交通事故中50%~60%为客车正面碰撞事故。

由于客车的质量和体积较大，在正面碰撞时会产生很大的能量，而大多数客车都是平头结构，当车辆发生碰撞时，车辆的前端空间小，容易造成驾驶员的生存空间被侵占，导致司机被挤压造成死亡。

全承载客车缺乏大梁式车架，当发生碰撞时，前部变形更为严重，驾驶员伤亡风险也较大。

因此，客车正面碰撞安全性的研究与客车正面碰撞试验方法的建立都具有重要意义。

1 客车正面碰撞仿真模型建立与吸能结构试验验证1.1 客车正面碰撞有限元模型的建立利用Hypermesh/LS-DYNA软件模块建立正面碰撞有限元模型。

客车整车骨架、蒙皮、玻璃、轮胎等零部件由壳单元构成。

建模过程主要遵循简化CAE分析的原则。

采用非线性显式有限元软件LS-DYNA对客车进行正面碰撞仿真分析。

客车模型如图1所示。

客车模型的总质量是8.227t，这相当于真实车辆质量。

钢骨架的弹性模量E=210GPa，Poision（泊松）比ν=0.3，密度ρ=7.85kg•dm-3，屈服极限如表1所示。

图1 客车正面碰撞有限元模型1.2 客车驾驶员约束系统多刚体模型基于Madymo软件，结合客车驾驶区建立客车驾驶员约束系统。

摘要微型客车具有经济、小巧、灵活等特点，在我国拥有广泛的市场。

我国的微型客车多为平头或短头结构，前部变形区较短，通常被动安全性较差。

在汽车耐撞性设计中，要求车身结构利用前部吸能区缓冲吸收碰撞动能，同时控制侵入量和车身变形，以保证乘员生存空间。

因此，研究微型客车的结构耐撞性优化设计方法，对改善汽车碰撞安全性、提高产品质量具有非常重要的意义。

本文对某全新开发的微型客车进行了结构耐撞性优化设计研究。

首先进行了正面碰撞仿真分析，针对初始结构设计存在的不足，进行了相应改进设计。

在改进设计中，通过采用延长吸能长度、控制吸能模式、减少方向盘侵入量及增强局部结构刚度等的有效设计方法，来提高客车结构的被动安全性；改进后的整车在实车碰撞试验中一次性地顺利通过了国家正面碰撞安全性法规GB11551-2003。

为了最大限度地提高该款车型的碰撞安全性，同时兼顾轻量化要求，对该车主要吸能部件进行了进一步优化。

优化计算时运用了整车的简化模型以减少计算时间，提高计算效率；结合最优拉丁方试验设计、Kriging代理模型和NSGA-II遗传算法，对板件厚度、结构尺寸、空间布置、焊点间距等多个对结构耐撞性有重要影响的参数进行了优化设计，在提高结构耐撞性的同时实现了主要吸能部件轻量化。

研究结果表明：在微型客车正面碰撞安全性的产品开发中，本文采用的结构优化设计方法是切实可行的，能够快速、经济、有效地解决汽车结构耐撞性优化难题，从而降低产品开发成本、缩短开发周期、提高产品质量。

关键词：微型客车；耐撞性；仿真；代理模型；优化设计AbstractThere is a wide market in china for minibus due to its economical efficiency, mobility and smartness. However, it commonly has poor crashworthiness performance because of the short energy absorption length. In the process of crashworthiness design, the kinetic energy of the vehicle should be absorbed by the front structure, simultaneously, the body deformation should be efficiently controlled to leave living space for passengers. Therefore, Developing a effective structural crashworthiness optimization design method is of significance for the improvement of crashworthiness and the increase of product quality.The vehicle collision is a dynamic process with large displacements and deformations, which could not be expressed explicitly. Confronted with optimum design of crashworthiness, surrogate model technology is commonly used. If the whole vehicle model is adopted for sampling, the calculation resource consuming will be very large. However, when a simplified model rather than the whole vehicle was applied, the computation efficiency will be raised with the reduced computational requirement.This paper studies the crashworthiness optimization design for a new developed minibus. Firstly the 100% frontal impact simulation is conducted. Based on the issues existed in the initial structural design, corresponding improvement schemes are brought out. The design schemes of lengthening the energy absorption structure, reducing the intrusion and increasing the structure stiffness are proposed, by which the crashworthiness performance has been significantly improved and the minibus has smoothly passed the national frontal impact regulation GB11551-2003. In order to improve the crashworthiness as much as possible and to meet the requirement of lightweight design, further researches on the optimal design for principal energy absorption structures are carried out, in which the simplified model rather than the whole vehicle model is used to raise the computation efficiency with the computation time reduced. In the process of design, the optimal Latin hypercube designs, Kring approximation model and NSGA-II genetic algorithm are adopted to optimize the structure parameters, which are critical to the structural crashworthiness. Good results are acquired with the improvement of the vehicle crashworthiness and the reduction of the total weight of the critical energy absorption member.As the research indicates, the method presented in this paper is feasible toimprove the structural crashworthiness of the minibus quickly, economically, and efficiently, which makes important sense to cut the production costs, to shorten the development cycle and to increase the product quality.Key Words: Minibus; Crashworthiness; Simulation; Surrogate Model; Optimization Design目录学位论文原创性声明及学位论文版权使用授权书 (I)摘要........................................................................................................................ I I Abstract . (III)目录 (V)第1章绪论 (1)1.1微型客车碰撞安全性研究背景及意义 (1)1.2 微型客车碰撞安全性研究内容和方法 (2)1.2.1 微型客车碰撞安全性研究内容 (2)1.2.2 微型客车碰撞安全性研究方法 (5)1.3 微型客车结构耐撞性国内外研究现状 (6)1.4 本文主要研究内容 (8)1.5 本文主要创新性工作 (8)第2章微型客车正面碰撞结构耐撞性仿真分析 (9)2.1 微型客车碰撞有限元法的基本理论 (9)2.2 微型客车正面碰撞有限元模型的建立 (12)2.3 微型客车正面碰撞结构耐撞性分析 (15)2.3.1 加速度分析 (16)2.3.2 整车变形分析 (18)2.4 本章小结 (19)第3章微型客车正面碰撞结构耐撞性改进 (20)3.1 微型客车正面碰撞结构设计策略 (20)3.2 初始结构耐撞性设计中的不足 (21)3.3 结构耐撞性改进 (23)3.3.1 变形区设计改进 (23)3.3.2 不变形区设计改进 (27)3.4 改进后碰撞安全性分析 (30)3.4.1 加速度分析 (30)3.4.2 整车变形分析 (31)3.5 本章小结 (32)第4章微型客车正面碰撞耐撞性与轻量化优化设计 (34)4.1 基于代理模型的优化理论 (34)4.1.1 试验设计 (35)4.1.2 代理模型 (37)4.2 碰撞简化模型的建立 (40)4.3 碰撞安全问题优化流程 (42)4.4 主要吸能部件多目标优化 (43)4.4.1 优化模型建立 (43)4.4.2 优化过程 (44)4.5 优化方案效果验证 (48)4.6 本章小结 (49)总结与展望 (50)参考文献 (52)附录A 攻读硕士学位期间所发表的学术论文目录 (52)附录B攻读硕士学位期间所参加的科研项目 (57)致谢 (58)第1章绪论1.1微型客车碰撞安全性研究背景及意义汽车作为一种交通工具，给人们的日常生活带来了极大地方便。

客　车　技　术　与　研　究第4期 BUS &COACH TECHNOLOGY AND RESEARCH No.4　2019作者简介:彭　旺(1982 ),男,工程师;主要从事车辆结构设计方向的研究和客车研发管理工作㊂客车正面碰撞仿真分析及性能优化彭　旺,张雅鑫(比亚迪汽车工业有限公司,广东深圳　518118)摘　要:以某客车为研究对象,基于HyperMesh /Ls-Dyna 模块对其进行不同方案的正面碰撞安全仿真分析,验证碰撞能量管理及碰撞力传递路径优化对提升客车正面碰撞性能的效果㊂关键词:客车;正面碰撞;仿真分析;HyperMesh /Ls-Dyna 中图分类号:U467.1+4;U469.1 文献标志码:A 文章编号:1006-3331(2019)04-0009-03Simulation Analysis and Performance Optimization of Coach Frontal CollisionPENG Wang,ZHANG Yaxin(BYD Automobile Industry Co.,Ltd.,Shenzhen 518118,China)Abstract :Taking a coach as the research object,this paper does the simulation analysis of frontal collision safety based on the HyperMesh /Ls_Dyna module,and verifies the effect of collision energy management and collision force transmission path optimization method improving the coach frontal collision performance.Key words :coach;frontal collision;simulation analysis;HyperMesh /Ls-Dyna 据统计,客车正面碰撞事故约占客车事故的40%~60%,同时死亡人数占比达到60%左右[1-3]㊂客车在碰撞过程中,车辆前部结构会发生极大变形与溃缩,立柱㊁座椅和隔板等附件发生严重变形侵入驾驶员与乘客生存空间,造成大量人员伤亡事故[4-5]㊂因此,开展客车前部结构强度研究具有重要意义㊂本文基于HyperMesh /Ls-Dyna 模块对某客车进行正面碰撞安全分析研究,并根据实车正面碰撞试验结果,对客车正面碰撞仿真分析进行可行性验证㊂1　客车有限元模型建立2016年,重庆车辆检测研究院进行多种类型客车的100%正面刚性壁障碰撞试验,碰撞速度为30~32km /h,故本分析采用相同初始条件:客车整备质量状态下以30km /h 进行100%正面刚性壁障碰撞模拟㊂在建立客车有限元模型时需对其进行简化㊂本模型保留车架㊁车身骨架等主要承载结构,简化蒙皮㊁玻璃和内外饰件等非主要承载结构[6-8]㊂刚性壁障及地面采用刚性墙Rigidwalls 进行模拟;在Z 方向施加9.81m /s 2的重力加速度;在-X 向施加30km /h 速度;客车模型自接触采用自动单面接触算法[9]㊂整车骨架及轮胎等部件采用壳单元构建[5],其余电器件等通过Mass 点进行配重,焊接与铆接采用Rbe2单元进行连接处理㊂本模型采用10mm×10mm 单元尺寸进行划分网格,其中网格质量各项指标需满足建模要求:Warpage≤15°;Aspect Ratio≤5;Angle Quad =40°~135°;Angle Tria =25°~120°;Jacobian ≥0.6;三角形壳单元百分比不超过5%㊂图1为某客车正面碰撞有限元模型㊂图1　某客车正面碰撞有限元模型2　客车正碰分析方案研究2.1　客车前部结构优化思路客车正面碰撞过程中,客车前端吸能区未吸收的能量会通过车架车身结构传递至驾驶员所在的坚固区和前排乘客所在的后端吸能区,传递至后方的能量越大,坚固区变形越大,同时驾驶员和前排乘客产生的加速度越大,驾驶员侧结构变形量过大会导致驾驶9区结构侵入驾驶员生存空间;加速度过大会对人员造成强烈冲击伤害;乘客门侧A 柱位置变形量过大会导致乘客门无法打开影响救援㊂故为了保证驾驶员和乘客的安全,吸能区前部结构需要尽可能多地吸收碰撞能量,所以前部结构设计非常重要[10-13]㊂前部结构分区及碰撞力传递路径如图2所示㊂图2　前部结构分区及碰撞力传递路径2.2　客车正碰分析方案为进一步研究客车前部吸能区结构对提升客车正面碰撞性能的影响,对下列3种方案进行对比分析:1)原方案,未安装吸能防撞装置㊂2)改进方案1,安装吸能防撞装置,如图3所示㊂吸能防撞装置包括防撞梁主梁㊁防撞梁连接件和吸能盒等结构,主要材料为Q345B㊂图3　吸能防撞装置方案13)改进方案2,优化吸能防撞梁结构及吸能盒布置形式㊁数量,如图4所示㊂吸能盒表面变为褶皱结构,溃缩能力增强,单个吸能盒的吸能能力提升;主梁两端变为斜面结构,通过吸能盒满足吸能装置与车架的固定,同时吸能盒数量翻倍,吸能能力也显著增长㊂图4　吸能防撞装置方案23　客车正碰仿真结果分析及验证3.1　客车正碰仿真数据读取碰撞仿真结束后对结果进行分析,读取左右两侧立柱a-c 上5点的X 向相对变形量,位置如图5所示㊂同时读取转向管柱后部位置㊁驾驶员座椅椅脚位置㊁第一排乘客处座椅椅脚位置加速度仿真值,分别定义为ACC1㊁ACC2㊁ACC3,统计X 向加速度大小并进行数据分析[12-13]㊂图5　前部结构变形量测量位置图6为客车正面碰撞仿真结果中立柱a -c 上5点间的X 向相对变形量读取数据,其中Rab_11代表立柱a 和立柱b 上1号点之间的X 向相对变形量,以此类推;表1为各方案ACC1㊁ACC2㊁ACC33点的加速度峰值仿真值读取数据㊂图6　各方案前部结构变形量对比表1　各改进方案加速度峰值与原方案对比g方案序号ACC1ACC2ACC3原方案Max 109.1109.726.8Min-122.8-134.1-16.9改进方案1Max 85.978.518.7Min -71.3-66.4-6.1改进方案2Max 65.859.630.2Min -51.2-46.4-11.93.2　客车正碰仿真数据分析原方案正碰仿真结果中,乘客门侧ab 柱间最大变形量为375mm,可能导致乘客门无法打开㊂驾驶员侧ab 柱间最大变形量为213mm,变形量会侵入驾驶员生存空间㊂驾驶员处-X 向加速度峰值为134.1g ,驾驶员受到的冲击伤害会很大㊂改进方案1正碰仿真结果中,增加吸能防撞装置后,分析结果中乘客门侧ab 柱间最大变形量减小至01客　车　技　术　与　研　究 2019年8月281mm,对比原方案下降25%,乘客门侧ab柱间最大变形量为149mm,下降30%;ACC1㊁ACC2㊁ACC33处X向加速度最大峰值分别下降41.94%㊁50.48%㊁30.22%;变形量及加速度均有改善㊂改进方案2正碰仿真结果中,优化吸能防撞装置后,分析结果中乘客门侧ab柱间最大变形量降为202 mm,对比原方案下降46%,驾驶员侧ab柱间最大变形量降为71mm,下降66%;ACC1㊁ACC2㊁ACC33处X向加速度最大峰值分别下降58.31%㊁65.40%㊁30.22%;变形量及加速度改善程度较改进方案1更加明显㊂从各方案变形量及加速度峰值对比可知,改进方案1相对原方案变形量及加速度均有改善,改进方案2较改进方案1改善量更大,说明整车前部结构的优化可以很大程度地降低驾驶员区和乘客区结构受到的影响,降低乘员伤害,提高客车正面碰撞安全性㊂3.3　仿真可行性验证图7为改进方案1试验车碰撞转向管柱后部位置㊁驾驶员座椅椅脚位置㊁第一排乘客处座椅椅脚位置加速度曲线㊂试验车吸能防撞结构与改进方案1一致㊂试验车3处加速度曲线与改进方案1仿真分析曲线趋势基本一致,试验车3处加速度峰值分别为79g㊁81g㊁16g;改进方案1仿真分析3处加速度峰值分别为85.9g㊁78.5g㊁18.7g㊂通过加速度数据对比可以看出,改进方案1的加速度峰值与试验车偏差分别为13.3%㊁3%㊁16.9%,具有较高一致性;同时分析改进方案1能量曲线可知,滑移能㊁沙漏能均满足标准,初始总能与结束总能能量变化小于2%,故认为该正面碰撞仿真分析方法合理可行㊂图7　试验车各位置加速度曲线4　结　论通过正面碰撞仿真分析对比客车3种前部结构方案,表明优化前部吸能防撞装置能显著提升客车正面碰撞安全性,实车正面碰撞的试验结果对客车正面碰撞仿真分析的方法进行可行性验证㊂参考文献:[1]吴胜国.中日道路交通安全法规的比较研究[D].成都:四川大学,2006.[2]刘晓君.实车正面碰撞法规试验的发展趋势[J].世界汽车,1999(3):3-5.[3]王欣,颜长征.客车正面碰撞标准研究[J].交通标准化, 2011(8):6-10.[4]颜长征,王欣,赵东旭,等.客车正面碰撞乘员保护分析[J].机械研究与应用,2017,30(3):78-80.[5]孙治华.营运客车正面碰撞车身结构安全性仿真和评价[D].西安:长安大学,2011.[6]王钰栋,金磊,洪清泉,等.HyperMesh&HyperView应用技巧与高级实例[M].北京:机械工程出版社,2012:341-375.[7]谭继锦,张代胜.汽车结构有限元分析[M].北京:清华大学出版社,2009:196-200.[8]钟志华.汽车耐撞性分析的有限元法[J].汽车工程,1994 (1):1-6.[9]张胜兰,郑冬黎,郝琪,等.基于HyperWorks的结构优化设计技术[M].北京:机械工业出版社,2007:125-146. [10]胡玉梅.汽车正面碰撞设计分析技术及应用研究[D].重庆:重庆大学,2002.[11]张建,范体强,何汉桥.客车正面碰撞安全性仿真分析[J].客车技术与研究,2009,31(3):7-9. [12]胡远志,曾必强,谢书港.基于LS-DYNA和HyperWorks的汽车安全仿真与分析[M].北京:清华大学出版社, 2011:127-147.[13]王可,尹明德.客车正面碰撞仿真建模与分析[J].机械工程与自动化,2011(2):28-30.收稿日期:2019-01-2411　第4期 彭　旺,张雅鑫:客车正面碰撞仿真分析及性能优化。

客　车　技　术　与　研　究第1期 BUS &COACH TECHNOLOGY AND RESEARCH No.1　2021作者简介:路　斌(1984 ),男,硕士;工程师;主要从事客车CAE 仿真分析工作㊂客车前部结构正碰仿真与改进路　斌,任青文,张炳旭,赵丕乐,杨圣淼,孟庆荣(中通客车控股股份有限公司,山东聊城　252000)摘　要:采用有限元法对某客车以30km /h 的初始速度进行正面碰撞开展仿真分析,并提出改进方案,使原驾驶区生存空间得到较大改善㊂关键词:客车;前部结构;正面碰撞;仿真分析中图分类号:U469.1;U467.1+4 　文献标志码:B文章编号:1006-3331(2021)01-0030-03Simulation and Improvement of Coach Frontal ImpactLU Bin,REN Qingwen,ZHANG Bingxu,ZHAO Pile,YANG Shengmiao,MENG Qingrong(Zhongtong Bus Holding Co.,Ltd.,Liaocheng 252000,China)Abstract :The authors simulate and analyze the frontal impact of a coach at an initial velocity of 30km /h with finite element method,then they put forward an improvement scheme to greatly improve the survival space of the driving area.Key words :coach;front structure;frontal impact;simulation analysis 近几年,客车产业飞速发展,客车的驾乘安全性能越来越受人们关注[1-2]㊂客车前部结构正碰安全性的研究至今尚未形成完整的安全法规文件[3-5]㊂本文根据交通运输行业标准‘客车前部结构强度要求及试验方法“报批稿,建立等效整车有限元模型,对客车前部结构正碰安全性能进行仿真分析及优化改进,为客车前部结构设计提供参考㊂1　原车仿真分析1.1　有限元模型简化与建立本文建立某款12m 客车整车三维模型㊂在准确反映客车实际特性的前提下,有限元建模时进行如下简化[6-11]:1)保留骨架㊁底架㊁车架主体及主要零部件等,省略非承载件(如内饰件㊁玻璃等),并采用2D 面网格单元建模㊂2)对于行李架㊁空调㊁蒙皮等体积和质量都较大的部件,在各部件质心处建立集中质量单元,连接到车身骨架上㊂3)前后悬架使用实体单元㊁梁单元㊁弹簧单元等组合建模,与车架建立柔性连接㊂整车有限元模型如图1所示㊂图1　整车有限元模型1.2　材料定义客车车身骨架和底架普遍使用低碳钢Q235[12],车架采用高强钢QSTE700㊂两种钢材的应力应变参数均通过公司进行拉伸试验测试获得,关键参数见表1㊂整车骨架型钢使用多线段弹塑性材料模型MAT24来定义㊂发动机㊁变速器和部分悬架等实体单元使用刚体材料模型MAT20定义㊂轮胎等橡胶材料使用线弹性材料模型MAT1定义[13-14]㊂表1　两种钢材力学性能关键参数钢材屈服强度/MPa 抗拉强度/MPa 延伸率/%Q235/QSTE700246/704490/79836/161.3　边界条件和初始条件1)使用刚体模型定义刚性壁障和地面,刚性壁障与前围接触,静摩擦系数设为0.6,动摩擦系数设为0.5㊂地面与轮胎接触,静摩擦系数设为0.9,动摩擦系数设为0.1㊂032)车身骨架与各零部件之间的接触算法采用自动单面接触方式,以防止接触穿透㊂3)刚性墙与整车前围平行,初始距离为10mm,初始碰撞速度设置为30km /h㊂1.4　仿真结果及分析由仿真结果可知,随着碰撞时间的增加,前围骨架弯梁逐渐被压溃向后侵入,同时带动方向盘管柱也随之向后移动;同时车架弯曲幅度增大,导致驾驶员椅向前倾斜,直至方向盘边缘与驾驶员椅接触㊂图2为客车正面碰撞T =0.03s 和T =0.12s 时刻时的前部骨架部分变形图㊂T =0.03s 时刻时,驾驶区段车架开始出现向内弯曲现象;最大变形时刻T =0.12s 时,车头整体下沉严重,轮胎受压变形明显,前围骨架弯梁被压溃至与前围立柱平齐㊂因此,一旦发生碰撞,驾驶区生存空间持续减小,极易导致驾驶员受到挤压伤害㊂(a)T =0.03s (b)T =0.12s图2　碰撞不同时刻客车前部骨架变形对比通过仿真分析发现,整车碰撞过程中,冲击载荷主要作用于客车前部骨架结构,即通过前围骨架传递至侧围㊁顶盖㊁底架和车架前部㊂前围骨架㊁驾驶区段底架和车架为主要变形吸能区,前悬架之后的骨架塑性变形较小㊂2　结构改进及效果2.1　结构改进由前述仿真结果可知,驾驶区段局部骨架容易发生较大的弯曲变形,导致桁架结构失稳,严重影响驾驶区生存空间㊂因此,需要综合考虑前部结构刚度匹配和桁架结构的设计,改进思路如下:1)在车架前段增加吸能装置(如图3序号1位置)㊂吸能装置选择屈服强度较小的材料,使其在碰撞过程中先于车架发生屈服变形,合理设计吸能装置结构,并统筹考虑吸能装置与车架前段的刚度匹配,保证在碰撞最大变形时刻吸能装置能被完全压溃,实现其最大吸能效果,而此时车架前段产生最大弹性变形,达到即将屈服但未屈服的状态,使得大部分碰撞总能量都通过吸能装置与前段车架进行耗散㊂2)前围仪表台支撑弯梁壁厚由原来的2mm 更改为3mm,加强弯梁的刚度;弯梁与前围立柱连接位置增加加强板,防止连接部位发生弯折㊂在方向机管柱右侧增加斜撑(如图3序号2位置),与车架相连,碰撞时可以有效阻止方向机管柱向后侵入㊂3)驾驶区段上下两层骨架之间增加空间斜撑(如图3序号3位置),形成稳定的三角结构,防止骨架弯曲变形㊂4)优化驾驶区上层底架结构(如图4所示),将上层骨架纵梁改为大截面型钢,优化驾驶员椅侧骨架的型钢布局,减小局部应力集中㊂图3　客车前部部分骨架结构改进示意图图4　驾驶区上层底架结构改进示意图2.2　改进后效果改进后得到的最大变形时刻T =0.09s 的前部骨架变形情况如图5所示㊂与原始方案的最大变形量(如图2(b)所示)相比,改进后的驾驶区段骨架整体向下倾斜,驾驶区上层骨架未发生弯曲失稳㊂主要原因一是由于驾驶区段骨架刚度增大,上下两层之间的型钢形成稳定的三角结构,不易发生弯曲变形㊂二是因为改进后整车骨架吸收能量减少,整车内能增加量降低了约1.6e +02kJ(如图6所示),约占整车碰撞能量的1/3㊂该部分能量全部由吸能装置吸收耗散,吸能装置吸收能量变化曲线如图7所示㊂由于吸能装置的吸能作用,降低了整车碰撞能量,减弱了客车前部结构的碰撞冲击,导致碰撞总时间减少,使得提前0.03s,达到最大变形,同时整车最13　第1期 路　斌,任青文,张炳旭,等:客车前部结构正碰仿真与改进大变形量降低㊂另外,前围后侵入量减小,方向机管柱与方向盘均未触及驾驶员椅,驾驶区生存空间得到了有效改善㊂图5　改进后最大变形时刻(T =0.09s)的前部骨架图6　改进前后整车骨架内能变化曲线图7　吸能装置吸收能量变化曲线图在驾驶员椅腿处选取加速度测量点,得到改进前后该点的加速度变化曲线,如图8所示㊂由图可知,在前0.04s 的时间内,改进后测量点处的加速度值相比改进前的急剧减小,主要原因是此处由于吸能装置被压溃变形,起到了缓冲作用,从而快速降低整车动能㊂此外,加速度峰值与乘员二次伤害呈正相关㊂改进前测量点处的加速度峰值为-39g ,而改进后加速度峰值降为-34g ,减弱了对乘员的伤害㊂图8　改进前后加速度变化曲线在前围骨架和车架最前端位置分别选择测量点,测量该点在碰撞完成后与初始位置的距离,距离越小表明后侵入量越小,安全空间越大㊂同时测量方向盘边缘与驾驶员椅靠背㊁方向机管柱与驾驶员椅坐垫的最小水平距离,距离越大代表部件侵入量越小,安全空间越大㊂改进前后驾驶区生存空间相关参数见表2㊂由表2可知,改进后前围骨架侵入量减小37.9%,车架侵入量减小89.6%,驾驶区生存空间各项参数均优于原始方案㊂表2　改进前后最大变形时刻驾驶区生存空间对比侵入量/mm 安全距离/mm 前围车架方向盘管柱改进前/后422/26296/100/3060/1523　结束语本文基于有限元法对某客车以30km /h 的初始速度进行正面碰撞,开展仿真分析,并分别对前围骨架㊁驾驶区段骨架进行优化分析,提出改进方案,增大了驾驶区的生存空间,为客车前部骨架结构设计提供参考㊂参考文献:[1]朱守胜.基于事故树分析的营运客车交通安全风险研究[D].西安:长安大学,2016.[2]王若平,陈豫.基于LS-dyna 和HyperWorks 的大客车正面碰撞仿真分析[J].机械科学与技术,2014,33(3):419-422.[3]杨延功,张钦超,张立常,等.某11米全承载客车正面碰撞分析及结构优化[J].农业装备与车辆工程,2019,57(3):66-68.[4]畅世为.大客车正碰安全性及法规评价方法研究[D].长沙:湖南大学,2010.[5]贺志瑛.大客车正面碰撞安全性技术研究[D].西安:长安大学,2016.[6]彭旺,张雅鑫.客车正面碰撞仿真分析及性能优化[J].客车技术与研究,2019,41(4):9-11.[7]颜长征,王欣,赵东旭,等.客车正面碰撞乘员保护分析[J].机械研究与应用,2017,30(3):78-80.[8]张建,范体强,何汉桥.客车正面碰撞安全性仿真分析[J].客车技术与研究,2009,31(3):7-9.(下转第52页)开口尺寸误差控制在正公差1~2mm 以内,结构如图2(a)所示;,结构如图2(b)所示㊂ (a)C 型槽 (b)异形螺栓图2　C 型槽和异形螺栓结构示意图C 型槽和异形螺栓组合后的结构示意图如图3所㊂组合后C 型槽起着 限位”的作用,预埋固定时在C 型槽上施焊,避免了在固定螺栓上施焊㊂C 型槽采用普通碳钢,焊接性可靠㊂在C 型槽及异形螺栓设计时,根据装配过程中实际公差需求,通过调整C 型槽的深度可改变异形螺栓的偏转角度琢,来吸收车顶器件安装孔㊁固定螺栓位置度的偏差,从而实现了固定螺栓相对可调,对固定螺栓的垂直度不再有要求,降低了焊装作业难度的效果㊂同时固定螺栓的相对可调也降低了总装装配时的作业难度㊂图3　固定螺栓预埋结构改进后示意图3　结束语C 型槽及异形螺栓的设计避免了直接在固定螺栓上施焊,解决了螺栓与普通碳钢之间焊接性差的问题,且不再需要控制固定螺栓的垂直度,大大降低了焊装的作业难度㊂同时,固定螺栓的位置和角度由原来的不可调变成可调,也方便了总装的装配作业㊂目前这种工艺已被广泛应用㊂参考文献:[1]招国辉,马正培.大客车空调系统的安装与调试[J].客车技术与研究,2007,29(6):30-32.[2]周海涛,刘庚林,李德华.客车空调固定螺栓预埋工艺及控制方法[J].客车技术与研究,2009,31(5):46-47.[3]陶恩树.顶置空调引起的漏水问题分析及其解决措施[J].客车技术与研究,2005,27(2):28-29.[4]方栋,陈继志.高强度螺栓螺纹根部应力集中的有限元分析[J].材料开发与应用,2007,22(2):37-39.[5]霍立兴.焊接结构的断裂行为及评定[M].北京:机械工业出版社,2000:49-66.[6]陈祝年.焊接设计简明手册[M].北京:机械工业出版社,1997:992-1000.[7]韩志良,马红卫,丁燕君.高强度螺栓断裂失效分析[J].理化检验-物理分册,2003,39(9):477-480.[8]吴自龙.焊接和敲对空调固定螺栓强度影响的实验验证[J].客车技术,2018(4):43-44.收稿日期:2020-05-18(上接第32页)[9]曹立波,周登科,朱结,等.全承载式客车正面碰撞安全性的改进[J].汽车安全与节能学报,2015,6(1):58-65.[10]胡韶文,宋年秀,许津,等.基于LS DYNA 的汽车保险杠低速碰撞仿真研究[J].公路与汽运,2016(3):14-17.[11]许津,宋年秀,胡韶文,等.保险杠壁厚对低速碰撞性能的影响研究[J].公路与汽运,2016(5):4-6.[12]吴靖.基于承载式客车的正面碰撞性能仿真研究[J].汽车科技,2013(4):37-41.[13]黎勇,吴长风,蓝平辉.等.大客车正面碰撞结构耐撞性分析与改进[J].客车技术与研究,2017,39(1):10-13.[14]王开松,彭新宇,谢有浩,等.基于LS-dyna 的整车正面碰撞仿真分析及优化[J].安徽理工大学学报,2019,39(1):54-58.收稿日期:2020-06-29。

客 １２ 第３期 ＢＵＳ车技术与研究 Ｎｏ ． ３ ２０１０ＴＥＣＨＮＯＬＯＧＹ ＡＮＤＲＥＳＥＡＲＣＨ基于Benchmark技术的汽车正面碰撞仿真建模范体强，张 健，赵清江，申鹏祥（中国汽车工程研究院有限公司 汽车产品研发中心，重庆 ４０００３９）摘 要： 介绍Ｂｅｎｃｈｍａｒｋ的工作流程；根据某车型Ｂｅｎｃｈｍａｒｋ数据，采用有限元分析方法，建立包括 车身结构、发动机和底盘结构的用于正面碰撞的整车有限元模型；根据实验结果验证模型的有效性。

关键词： Ｂｅｎｃｈｍａｒｋ；汽车；正面碰撞；仿真建模 中图分类号：Ｕ４６７．１＋４ 文献标识码：Ａ 文章编号：１００６－３３３１（２０１０）０３－００１２－０３Simulation Modeling of Vehicle Front Crash Based on Benchmark TechnologyＦＡＮ Ｔｉ－ｑｉａｎｇ， ＺＨＡＮＧ Ｊｉａｎ， ＺＨＡＯ Ｑｉｎｇ－ｊｉａｎｇ， ＳＨＥＮ Ｐｅｎｇ－ｘｉａｎｇ （Ｃｈｉｎａ Ａｕｔｏｍｏｔｉｖｅ Ｅｎｇ． Ｒｅｓｅａｒｃｈ Ｉｎｓｔ．， Ａｕｔｏ Ｐｒｏｄｕｃｔ Ｒ＆Ｄ Ｃｅｎｔｅｒ， Ｃｈｏｎｇｑｉｎｇ ４０００３９，Ｃｈｉｎａ ）Ａｂｓｔｒａｃｔ： The paper introduces the Benchmark working process. According to a vehicle Benchmark data, it uses the finite element analysis method to establish a complete vehicle finite element model which used to front crash analysis. The model includes body structures, the engine and chassis structures. The test results verify the validity of the complete vehicle model. Ｋｅｙ ｗｏｒｄｓ： Benchmark; vehicle; front crash; simulation model Ｂｅｎｃｈｍａｒｋ技术作为知识获取多种方法中的一种， 在汽车行业得到广泛应用。

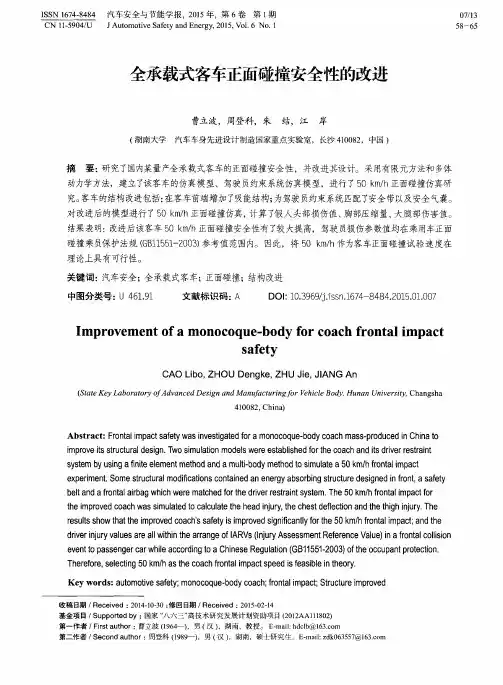

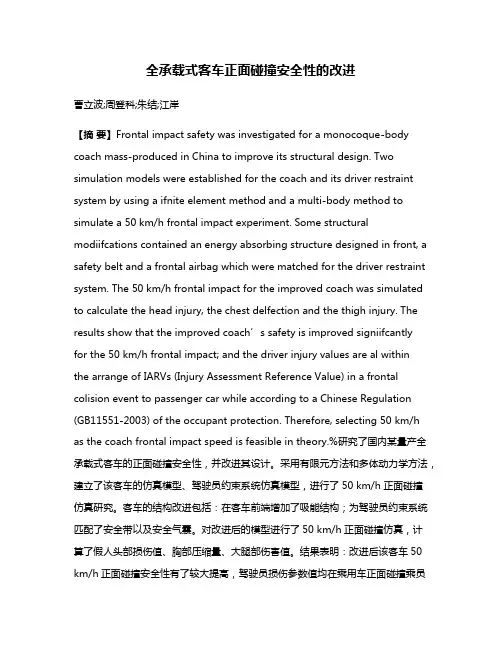

全承载式客车正面碰撞安全性的改进曹立波;周登科;朱结;江岸【摘要】Frontal impact safety was investigated for a monocoque-body coach mass-produced in China to improve its structural design. Two simulation models were established for the coach and its driver restraint system by using a ifnite element method and a multi-body method to simulate a 50 km/h frontal impact experiment. Some structural modiifcations contained an energy absorbing structure designed in front, a safety belt and a frontal airbag which were matched for the driver restraint system. The 50 km/h frontal impact for the improved coach was simulated to calculate the head injury, the chest delfection and the thigh injury. The results show that the improved coach’s safety is improved signiifcantlyfor the 50 km/h frontal impact; and the driver injury values are al withinthe arrange of IARVs (Injury Assessment Reference Value) in a frontal colision event to passenger car while according to a Chinese Regulation (GB11551-2003) of the occupant protection. Therefore, selecting 50 km/h as the coach frontal impact speed is feasible in theory.%研究了国内某量产全承载式客车的正面碰撞安全性，并改进其设计。

第21卷第3期2000年5月江苏理工大学学报(自然科学版)Journal of Jiangsu University of Science and Technology (Natural Science )Vol.21No.3May 2000小型客车整车正面碰撞分析龚　友,刘星荣,葛如海(江苏理工大学汽车与交通工程学院,江苏镇江212013)[摘　要]应用动态非线性有限元法对小型客车整车在正面碰撞过程中的大变形过程进行了计算机模拟1运用ANSYS/LS -DY NA3D 软件,在合理简化的基础上,建立了整车的有限元模型1通过计算机模拟,预测了某小型客车在正面碰撞过程中的变形位置和变形形式1模拟结果表明,碰撞过程为50ms ,撞击力达到85G ,最大位移30cm ,乘客门产生了较大变形,该车的前部结构耐撞性较差1针对存在的问题,对车辆结构提出了改进措施1此外,通过对比分析发现:整体碰撞结果与部件碰撞相差较远,受撞部件的塌陷模式和对碰撞能量的吸收都有很大区别1最后以车架为重点进行了探索性改进1模拟表明,对车辆前部进行适当削弱可以有效地改善汽车耐撞性,但需对整体做较大改动才能彻底改善汽车的耐撞性1[关键词]汽车;碰撞;模拟[中图分类号]U461.91 [文献标识码]A [文章编号]1007-1741(2000)03-0016-06 汽车安全性是现代汽车设计的基本出发点之一1为了提高汽车的安全性,人们采用了各种各样的主动和被动安全措施1但是车辆的碰撞是不可避免的,所以车辆本身的碰撞特性才是最终的安全性能决定因素1本文旨在通过研究现有结构的碰撞动态特性,改进车辆结构,达到最佳的吸能特性,从而提高车辆的安全性1目前,国内研究无论模拟还是实验都以车架碰撞研究为主,但有其局限性,因此开展整车碰撞特性研究具有重要的意义1研究中采用大型非线性有限元计算软件ANSYS/L S -D YNA3D ,以某型小型客车为原型,重点考虑车架、车身、保险杠,以及发动机和车轮,把其他部分作为集中质量加载车架和车身上1通过计算得出了碰撞过程的位移量、撞击力、加速度、能量吸收等量的时间历程曲线,分析这些曲线即可对车辆的碰撞安全特性进行评估1通过观察碰撞变形图可以知道车辆各处的变形形式和变形结果,从而进行改进11　模型的建立计算模型是以某型小型客车为原型建立的1由于接触和吸能的主要部件是车架、车身和保险杠,因此重点考虑以上3部分,附加发动机和车轮,把其他部分作为集中质量加在车架和车身及发动机上面1通过ANSYS 的前处理软件生成CAD 模型,模型如图1所示1图1　整车有限元模型Fig.1　Finite element model of the minibus 加入所需接触条件、约束条件和初始条件,并生成L S -D YNA3D 所需输入条件1整个模型共采用了4种单元类型,4种材料,划分了9800个[收稿日期]1999-11-26[基金项目]机械工业局科研项目(97Q K0033)[作者简介]龚　友(1974-),男,四川威远人,江苏理工大学硕士生1单元,9300个节点1模型主要使用板壳单元1鉴于车身只吸收很小一部分能量,为节省计算量,车身后部使用梁单元简化1参照美国联邦机动车安全法规FMVSS 208及国标G B/T 11551—89的要求,模拟该车以48.3km/h 的初速度正面撞击刚性墙1计算后以ANSYS 的通用后处理软件和时间历程后处理软件进行后处理,得出各时刻碰撞变形图、应力图等和碰撞过程的各种时间历程曲线12　计算结果及分析模拟计算得到的变形序列图如图21图中给出了各时刻的变形情况1图3给出了碰撞的时间历程:变形、速度、加速度及吸能特性1211　碰撞参数碰撞时间在50ms ,撞击力有85G 1加速度在20ms 时刻达到峰值后,大约到50ms 时刻迅速降至01据以前国内外公布的数据,达到碰撞安全标准的实验中,一般的碰撞过程都在80ms 以上,碰撞峰值在60ms 之后出现1因此,可以说本实验中的客车耐撞性较差,亟待改善1究其原因,国外的车辆碰撞研究已经有几十年的历史,在其设计阶段已经融入了安全性设计思想,所以制造出来的汽车当然耐撞性能比较好;而国内的研究才刚起步,更不要说在实际中的应用,鉴于我国制造业长期使用大安全系数的强度设计准则,因此该车从部件到整车刚度明显偏大,造成其碰撞安全性能不好1从质心位移曲线可以看到,整体位移只有30cm,　(a )t =20ms (b )t =40ms (c )t =60ms (d )t =80ms图2　整车变形图Fig.2　Deformation of minibus71第3期 龚　友等　小型客车整车正面碰撞分析图3　时间历程曲线Fig.3　Time2history curve可以说变形很小,说明该车整体刚度太大,需要削弱1 碰撞时间非常短暂,大大超过了人的反应速度,人往往还没有反应过来,碰撞就已经结束1也就是说,在碰撞过程中,是不可能靠人自己采取措施保护自己的,必须从主动安全和被动安全两个方面考虑,提供保护措施1撞击力是车重的85倍,远大于地面力1因此,在碰撞过程中地面力是可以完全忽略不计的1撞击力达到零以后,一般所说的碰撞过程就算结束1碰撞时间是如此短,撞击力是如此大,这种情况对于乘员是十分危险的1因此,该车结构必须大做改动才可能达到汽车安全标准1212　变形特性最大位移30cm,这比起国内外公布的数据70～80cm甚至超过100cm,变形实在太小1试验用车与文献[5]中的车为同一车型,文献中的车架碰撞位移为54cm,加速度为62g1图4a是整车中抽取的车架变形图,图4b是文献[5]中的车架变形图1两图相比,变形相差较大,可见部件碰撞与整车碰撞结果可能相差很远,受撞部件的塌陷模式和对碰撞能量的吸收都有很大区别,并不能互相代替1然而,如文献[6]所指出,两种情况下的趋势是相同的,两种研究可以并行不悖1因此,可以采用对关键部件单独优化的方法减少成本,这对于我国的汽车制造业尤其适用1 质心和最后横梁的位移曲线完全重合在一起,说明变形主要集中接触区周围,吸能变形主要在车体前部,后部基本不吸能变形1这是符合实际的1所以,碰撞安全设计时应该重点放在汽车前部1在碰撞过程中,保险杠及其连接部分一开始就被完全压溃,没有吸收多少能量,未起到缓冲作用,这也真实地反映了国产车的保险杠吸能性能较差1由于连接的压溃,使得能量未能在前20ms传到车架上,因此建议连接处加装具有缓冲吸能功能的装置1 车身前围产生大变形,横梁被压溃,前20ms 即峰值出现之前的能量大都被前围所吸收1车架在20ms之后才开始吸能变形,而此时碰撞能量81 江苏理工大学学报(自然科学版) 2000年5月(a )(b )图4　车架变形图(局部)Fig.4　Deformation of frame已经损失了一半多,因此,车架在整个碰撞过程中吸能不是很多,这种吸能方式是不理想的1因此应当削弱前围刚度,使车架早一点参与碰撞,使车架吸收多一些的碰撞能量1图5为碰撞前后前立柱变形图1图6为碰撞前后乘客门前立柱变形图及其上端和中部的相对位移曲线1(a )碰撞前 (b )碰撞后图5　前立柱变形图Fig.5　Deformation of frontal pillar 两根前立柱和前围横梁连接处太脆弱,碰撞后折断,使得前围全部惯到碰撞接触面1车身侧围纵梁刚度太大,变形很小,当车身中下部碰撞,车顶向前惯性移动时,乘客门产生了较大变形,如图6c ,它的前立柱有37cm 纵向弯折1因此,碰撞结束后乘客门难于打开,因此达不到安全法规的要求13　改进分析根据以上分析,笔者在结构上做了一些改动,探索改善该车的碰撞性能1模拟结果如下1图7是改进后的车架及其变形图1在车架纵梁前部依次打了若干个圆孔,用以削弱车架前部刚度1这个变形图与图4a 中的原型比较可见,变形更大,吸能更多1图8是改进后的位移和加速度曲线1碰撞时间从原来的50ms 增加到80ms ,加速度峰值从85g 减小到61g 1可见改进是有相当的效果的1由于车体整体刚度的原因,位移只增加了7.5cm ,峰值时间没有改变1这说明需对整体做较大改动才能彻底改善该车的耐撞性1(a )碰撞前 (b)碰撞后(c )相对位移曲线图6　乘客门前立柱变形图Fig.6　Deformation of front pillar of passenger door91第3期 龚　友等　小型客车整车正面碰撞分析 (a )碰撞前(b )碰撞后 图7　改进后的车架变形图Fig.7　Improved frame anddeformation图8　改进后的时间历程曲线Fig.8　Improved time -history curve4　改进意见基于以上分析,改进建议如下:(1)应削弱客车整体刚度,尤其是车体前部刚度,才能根本上改善汽车的耐撞性1(2)首先应该削弱前围的纵向刚度,如削弱侧围纵梁刚度等,使更多能量由车架吸收1(3)重点从车架上着手,减小车架前部刚度,使其在碰撞过程中变形更大,吸能更多1(4)加强前立柱与前围的连接处,削弱侧围纵梁的刚度,加强乘客门立柱,使碰撞后乘客门变形减小,能够打开1(5)在车架与保险杠连接处加装吸能装置,如波纹管,缓冲碰撞能更好地传递能量到达车架15　结　论通过汽车碰撞模拟结果分析,得出以下结论:(1)碰撞过程为50ms ,撞击力为车重的85倍,最大变形量为30cm ,汽车整体刚度太大1(2)在保证车架强度的前提下,对其前部进行适当削弱可以有效地改善汽车耐撞性1(3)整车碰撞和部件碰撞结果有较大区别,但趋势相同,两种研究可以同时进行1[参　考　文　献][1]　ANSYS inc.The Theory Manual[M ].Third edition 1U.S.A :SAA IP ,Inc ,19971[2]　北京理工大学机电工程系1ANSYS/L S -D YNA3D算法基础[M ]1北京:北京理工大学出版社,1996.[3]　凯墨尔M M ,沃尔夫著J A.现代汽车结构分析[M ].陈励志译.北京:人民交通出版社,1986.[4]　钟志华.汽车耐撞性分析的有限元法[J ].汽车工程,1994(1):1-61[5]　蒋晓光.小型客车碰撞特性研究[D ]:[硕士学位论文]1江苏理工大学,199912 江苏理工大学学报(自然科学版) 2000年5月[6]　Pickett A K.Optimization of the Crashworthiness of aPassenger carUsingIterativeSimulations.SAE9319771An Analysis of the Full Impact of the MinibusGON G You ,L IU Xi ng 2rong ,GE R u 2hai(School of Automobile and Traffic Engineering ,Jiangsu University of Science and Technology ,Zhenjiang ,Jiangsu 212013,China )Abstract :A study on structural crashworthiness of the minibus is made by using dynamic nonlinear fi 2nite element ing ANSYS/L S 2D YNA3D ,a model of a vehicle is built ,and through the com 2puter simulation ,the collision characteristics are obtained and the existing problems are found ,and an im 2proved suggestion on the original structure is given.The study shows that the impact time is within 50ms ;the impact force can reach 85times that of the vehicle weight ;the deformation of centroid is 30cm ;the de 2formation of the passenger door is biggish .By contrast ,it comes to light that vehicle impact is different from component impact in collapse mode and absorption of impact energy.An improved frame 2structure based design is made.Simulation indicates that the crashworthiness of the vehicle has improved apparently but not in gain.K ey w ords :automobile ;collisions ;simulation(责任编辑　陈持平)1999年度我校8项科研成果获省部级科技进步奖项 目 奖 项获奖单位①小型潜水电泵技术成果推广江苏省二等奖流体中心②新型耐温防重腐蚀高聚物涂层材料江苏省三等奖材料学院③智能化汽车前桥球接头总承试验台研制江苏省三等奖机械学院④交流电机直接转矩控制的研究江苏省三等奖电气学院⑤IL Y -320型驱动圆盘犁国家机械局三等奖机械学院⑥内燃机进气瞬态性能的测试方法及计算机仿真研究国家机械局三等奖汽车学院⑦氧化锆系列复合陶瓷强韧化理论及技术国家机械局三等奖材料学院⑧小麦胚芽有效成分的超临界CO 2萃取与利用国家机械局三等奖生环学院12第3期 龚　友等　小型客车整车正面碰撞分析。

汽车碰撞仿真对车辆前部碰撞的研究近年来，汽车安全性逐渐成为人们关注的焦点。

特别是在车辆前部碰撞事故中，碰撞仿真技术的应用为提高车辆安全性能提供了有效手段。

本文将对汽车碰撞仿真技术在车辆前部碰撞中的应用进行深入研究。

1. 引言车辆前部碰撞是道路交通事故中最常见也是最具危害性的一种碰撞形式。

在碰撞过程中，车辆受到巨大冲击力和变形，严重影响乘车人员的生命安全。

因此，研究车辆前部碰撞，分析其影响因素，提供安全性能改进方案，具有重要的理论意义和实际应用价值。

2. 汽车碰撞仿真技术概述2.1 碰撞仿真技术的基本原理碰撞仿真技术是通过计算机模拟车辆碰撞过程，分析车辆受力和变形情况。

其基本原理包括：建立车辆模型、制定碰撞条件、选择仿真软件、运行仿真模拟、分析碰撞结果等步骤。

通过对设定碰撞参数进行仿真计算，可以获得车辆在碰撞过程中的各项物理量，如碰撞力、车辆速度、变形情况等。

2.2 汽车碰撞仿真的应用领域汽车碰撞仿真技术广泛应用于汽车安全性能验证、车辆设计优化和碰撞安全标准制定等领域。

通过仿真分析，可以预测车辆在不同碰撞情况下的变形情况，评估车辆在碰撞过程中的受力情况，为车辆制造商提供改进设计的依据。

3. 车辆前部碰撞仿真研究3.1 碰撞速度对车辆受力的影响车辆前部碰撞中，碰撞速度是影响碰撞力大小的重要因素。

通过碰撞仿真计算，可以分析不同碰撞速度下车辆受力的变化规律。

研究表明，碰撞速度越高，车辆受力越大，变形程度越严重，对乘车人员的伤害风险也越高。

因此，在车辆设计中，应根据实际道路条件和车辆用途合理控制碰撞速度，以降低事故发生时的伤害程度。

3.2 车辆结构对碰撞安全性能的影响车辆前部碰撞中，车辆结构的强度和刚度对车辆的碰撞安全性能起到至关重要的作用。

通过碰撞仿真技术，可以模拟不同车辆结构在碰撞过程中的受力和变形情况。

研究发现，加强车辆结构的抗碰撞能力和吸能措施，可以有效减少碰撞时车辆的能量传递和变形，提高乘车人员的安全性能。

某11米全承载客车正面碰撞分析及结构优化杨延功;张钦超;张立常;杨东升【摘要】针对《客车前部结构强度要求及试验方法》征求意见稿,对亚星某11米全承载客车分别进行初速度为30 km/h,35 km/h,40 km/h正面碰撞有限元分析.经分析,驾驶区位置受到不同程度的压溃现象,并对客车前部结构进行改进.结果表明:优化方案实施后,驾驶区压溃空间有所减小,乘客门骨架变形量明显减小,同时为客车安全设计提供参考依据.【期刊名称】《农业装备与车辆工程》【年(卷),期】2019(057)003【总页数】3页(P66-68)【关键词】全承载客车;仿真分析;正面碰撞;生存空间;结构改进【作者】杨延功;张钦超;张立常;杨东升【作者单位】201315 上海市潍柴动力上海研发中心;201315 上海市潍柴动力上海研发中心;201315 上海市潍柴动力上海研发中心;201315 上海市潍柴动力上海研发中心【正文语种】中文【中图分类】U469.10 引言汽车安全性是汽车设计的重要内容之一，随着国家高速公路的普及和经济发展，人们对安全性的要求越来越高。

由于大客车的碰撞交通事故频发且造成的后果严重，且大客车正面碰撞安全性的研究相对滞后，至今尚未形成完整的计算、试验的有效方法和相应的安全法规。

因此，运用有限元方法对全承载客车进行正面碰撞仿真分析，对于研究客车前部结构强度具有指导意义[1-2]。

1 整车建模1.1 模型建立及简化本文研究对象是亚星客车某款11米全承载式客车。

为了控制计算规模，在准确反映车身的实际特性、约束载荷与实际条件一致的前提下，适当简化客车的几何模型。

保留主体承载骨架，省去一些非承载件；发动机、变速器等体积和质量都较大的部件可以用质量点的形式均匀施加在相应位置；忽略承载结构上的小工艺孔、安装孔、凸台和翻边等；壳单元所在面为其对应部件的中面，结构间的连接关系采用节点耦合、点焊、片焊、可变形焊点梁和固连接触等模拟[3]。
