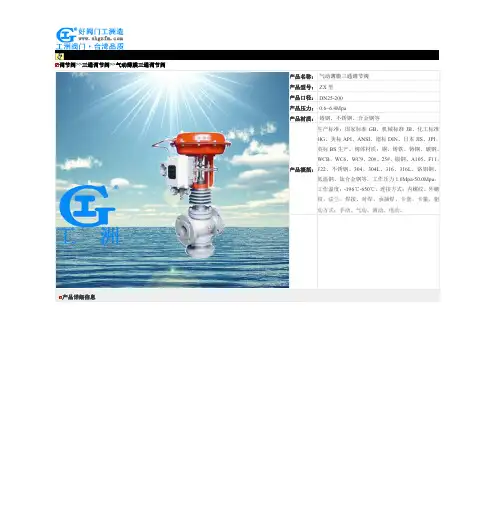

调节阀>>三通调节阀>>气动薄膜三通调节阀产品详细信息调节阀系列价格供用户或设计院工程项目做预算一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。

2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。

3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。

4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。

5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。

6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。

7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。

8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。

二、阀门的选型依据1.所选用阀门的用途、使用工况条件和操纵控制方式。

2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。

3.对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。

4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。

⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。

（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。

）根据上述选型阀门的依据和步骤，合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。

管道的最终控制是阀门。

TFMQ气动阀门（三通）使用说明书及维护手册无锡市中良设备工程有限公司目录一、气动阀门（三通）简图二、气动阀门（三通）的基本结构三、结构性能四、气动阀门（三通）的使用与保养五、故障的检查与维修六、气缸的安装与使用七、气缸的维护与保养二、气动阀门（三通）的基本结构气动三通阀门主要有箱体、翻板、摆杆、气缸、行程开关等组成。

三、结构性能阀门的箱体是阀门的主体，要有足够的刚度和强度，以保证与进料管和出料管的联结和承受自重和物料重，因此由8—10mm厚的钢板焊接而成，同时要保证翻板在其内不受刮、碰影响的翻转，供物料通过。

翻板是关闭和开通物料流量的主要部件，因此要求有足够的刚度、强度和耐磨性，因此选用8--14mm厚的钢板制成，为了保证耐磨性，在阀门体内侧板、翻板两面衬挂耐磨性好的聚氨脂板或65Mn 板，为了降低料流在翻板上的流速，在其上加横档板以降低流速，减少磨损。

四、气动三通阀门的使用与保养气动三通阀门在使用前，首先检查其内部有无异物，卡刮翻板，气源压力应达到额定气压，管路应严密无泄漏，压缩空气应干净，应有过滤器和油雾器，活塞杆、连杆应灵活自如。

连接点螺栓、螺母不得有松动，气缸不得有泄露，检查行程开关控制的位置是否合适，如不正确应调整行程开关的位置。

五、故障的检查与维修见下表：六、气缸的安装和使用要求1、气缸在安装前应首先检查气缸在运输时是否损坏，连接部件是否松动，调整好后再行安装。

2、安装时气缸活塞杆不得承受偏心载荷或横向载荷，应使载荷方向与活塞杆轴线一致。

3、无论采用何种安装型式，都必须保证缸体不变形，气缸的安装底座要有足够的刚度，不允许负载和活塞杆的连接用电焊焊接。

4、气缸水平安置时，特别是长行程气缸，用水平仪进行三点位置（活塞杆全部伸出、中间及全部退回）检验。

5、速度调整，首先将速度控制阀（单向节流阀）的开度放在调整范围的中间位置，随后逐渐调节减压阀的输出压力，当气缸接近预定速度时，即可确定工作压力，最终速度不至撞击气缸盖为宜。

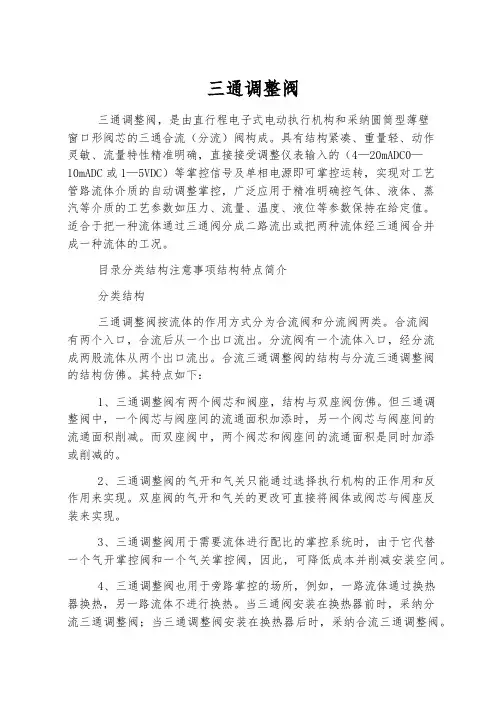

三通调整阀三通调整阀，是由直行程电子式电动执行机构和采纳圆筒型薄壁窗口形阀芯的三通合流（分流）阀构成。

具有结构紧凑、重量轻、动作灵敏、流量特性精准明确，直接接受调整仪表输入的（4—20mADC0—10mADC或1—5VDC）等掌控信号及单相电源即可掌控运转，实现对工艺管路流体介质的自动调整掌控，广泛应用于精准明确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。

适合于把一种流体通过三通阀分成二路流出或把两种流体经三通阀合并成一种流体的工况。

目录分类结构注意事项结构特点简介分类结构三通调整阀按流体的作用方式分为合流阀和分流阀两类。

合流阀有两个入口，合流后从一个出口流出。

分流阀有一个流体入口，经分流成两股流体从两个出口流出。

合流三通调整阀的结构与分流三通调整阀的结构仿佛。

其特点如下：1、三通调整阀有两个阀芯和阀座，结构与双座阀仿佛。

但三通调整阀中，一个阀芯与阀座间的流通面积加添时，另一个阀芯与阀座间的流通面积削减。

而双座阀中，两个阀芯和阀座间的流通面积是同时加添或削减的。

2、三通调整阀的气开和气关只能通过选择执行机构的正作用和反作用来实现。

双座阀的气开和气关的更改可直接将阀体或阀芯与阀座反装来实现。

3、三通调整阀用于需要流体进行配比的掌控系统时，由于它代替一个气开掌控阀和一个气关掌控阀，因此，可降低成本并削减安装空间。

4、三通调整阀也用于旁路掌控的场所，例如，一路流体通过换热器换热，另一路流体不进行换热。

当三通阀安装在换热器前时，采纳分流三通调整阀；当三通调整阀安装在换热器后时，采纳合流三通调整阀。

由于安装在换热器前的三通阀内流过的流体有相同温度，因此，泄漏量较小；安装在换热器后的三通阀内流过的流体有不同的温度，对阀芯和阀座的膨胀程度不同，因此，泄漏量较大。

通常，两股流体的温度差不宜超过150℃。

采纳阀笼结构的三通调整阀，带平衡孔，采纳阀笼导向。

因此，可大大降低不平衡力。

TFMQ气动阀门（三通）使用说明书及维护手册无锡市中良设备工程有限公司目录一、气动阀门（三通）简图二、气动阀门（三通）的基本结构三、结构性能四、气动阀门（三通）的使用与保养五、故障的检查与维修六、气缸的安装与使用七、气缸的维护与保养二、气动阀门（三通）的基本结构气动三通阀门主要有箱体、翻板、摆杆、气缸、行程开关等组成。

三、结构性能阀门的箱体是阀门的主体，要有足够的刚度和强度，以保证与进料管和出料管的联结和承受自重和物料重，因此由8—10mm厚的钢板焊接而成，同时要保证翻板在其内不受刮、碰影响的翻转，供物料通过。

翻板是关闭和开通物料流量的主要部件，因此要求有足够的刚度、强度和耐磨性，因此选用8--14mm厚的钢板制成，为了保证耐磨性，在阀门体内侧板、翻板两面衬挂耐磨性好的聚氨脂板或65Mn 板，为了降低料流在翻板上的流速，在其上加横档板以降低流速，减少磨损。

四、气动三通阀门的使用与保养气动三通阀门在使用前，首先检查其内部有无异物，卡刮翻板，气源压力应达到额定气压，管路应严密无泄漏，压缩空气应干净，应有过滤器和油雾器，活塞杆、连杆应灵活自如。

连接点螺栓、螺母不得有松动，气缸不得有泄露，检查行程开关控制的位置是否合适，如不正确应调整行程开关的位置。

五、故障的检查与维修见下表：六、气缸的安装和使用要求1、气缸在安装前应首先检查气缸在运输时是否损坏，连接部件是否松动，调整好后再行安装。

2、安装时气缸活塞杆不得承受偏心载荷或横向载荷，应使载荷方向与活塞杆轴线一致。

3、无论采用何种安装型式，都必须保证缸体不变形，气缸的安装底座要有足够的刚度，不允许负载和活塞杆的连接用电焊焊接。

4、气缸水平安置时，特别是长行程气缸，用水平仪进行三点位置（活塞杆全部伸出、中间及全部退回）检验。

5、速度调整，首先将速度控制阀（单向节流阀）的开度放在调整范围的中间位置，随后逐渐调节减压阀的输出压力，当气缸接近预定速度时，即可确定工作压力，最终速度不至撞击气缸盖为宜。

气动三通阀门使用说明书及维修手册气动三通阀门使用说明书及维修手册一、产品概述气动三通阀门是一种用于控制气体流动方向的设备，主要由阀体、阀盖、阀杆、阀芯等组成。

本产品广泛应用于工业自动化系统中，具有使用方便、自动化程度高等特点。

二、安全须知2.1 运输与搬运1) 在运输气动三通阀门时，需注意避免碰撞或挤压，以避免阀门零件损坏。

2) 搬运阀门时，应使用专用工具，并遵循正确的搬运方法和操作规程。

2.2 安装与调试1) 在安装之前，必须将气动三通阀门清洁干净，并检查阀体、阀盖、阀杆、阀芯等零部件是否有损坏。

2) 安装阀门时，应先根据系统布局确定合适的位置，并根据实际需要连接气源、管道等设备。

3) 安装完毕后，应进行阀门的调试工作，确保阀门无泄漏、顺畅运行。

2.3 使用与维护1) 在使用气动三通阀门时，应确保阀门能正常开启和关闭，并且阀门的控制信号与气源信号一致。

2) 定期对阀门进行维护保养，包括清洁阀体、阀芯，检查密封性能和润滑情况等。

3) 如发现阀门出现异常运行、泄漏等问题，应及时停止使用并进行维修。

三、维修手册3.1 拆解与装配1) 在拆解气动三通阀门之前，应切断气源，并排空内部气体。

2) 拆下阀杆与阀盖，并将阀芯取出进行清洗和检查。

3) 在装配之前，应检查阀门各部件的完好情况，确保无损坏或丢失。

3.2 零件更换1) 根据使用需要，如需更换阀杆、阀芯等零件，应选择符合规定规格的零件进行更换。

2) 零件更换时，应注意正确安装和调整，确保每个零件与阀门完全匹配并正常工作。

3.3 故障排除1) 当气动三通阀门出现异常运行，如无法开启或关闭、泄漏等问题时，应及时进行故障排除。

2) 故障排除应从阀门内部开始，检查阀体、阀盖、阀杆、阀芯等零部件是否损坏或灰尘积聚，需要时进行清洁或更换。

四、附件本文档涉及附件包括：1) 气动三通阀门技术参数表2) 安装示意图3) 零部件清单五、法律名词及注释1) 气动三通阀门：一种通过气动传动来控制气体流动方向的阀门型号或设备。

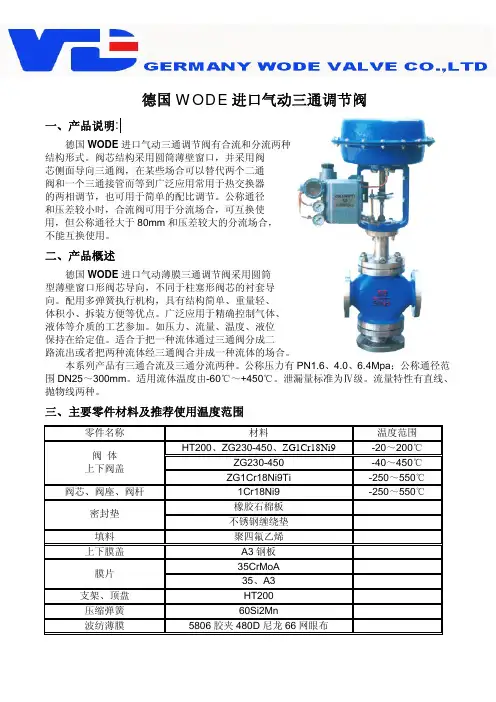

德国WODE 进口气动三通调节阀一、产品说明:德国WODE 进口气动三通调节阀有合流和分流两种结构形式。

阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向三通阀，在某些场合可以替代两个二通阀和一个三通接管而等到广泛应用常用于热交换器的两相调节，也可用于简单的配比调节。

公称通径和压差较小时，合流阀可用于分流场合，可互换使用，但公称通径大于80mm 和压差较大的分流场合，不能互换使用。

二、产品概述德国WODE 进口气动薄膜三通调节阀采用圆筒型薄壁窗口形阀芯导向，不同于柱塞形阀芯的衬套导向。

配用多弹簧执行机构，具有结构简单、重量轻、体积小、拆装方便等优点。

广泛应用于精确控制气体、液体等介质的工艺参加。

如压力、流量、温度、液位保持在给定值。

适合于把一种流体通过三通阀分成二路流出或者把两种流体经三通阀合并成一种流体的场合。

本系列产品有三通合流及三通分流两种。

公称压力有PN1.6、4.0、6.4Mpa ；公称通径范围DN25～300mm 。

适用流体温度由-60℃～+450℃。

泄漏量标准为Ⅳ级。

流量特性有直线、抛物线两种。

三、主要零件材料及推荐使用温度范围 零件名称 材料 温度范围HT200、ZG230-450、ZG1Cr18Ni9 -20～200℃ ZG230-450 -40～450℃ 阀 体 上下阀盖 ZG1Cr18Ni9Ti -250～550℃阀芯、阀座、阀杆 1Cr18Ni9 -250～550℃橡胶石棉板 密封垫 不锈钢缠绕垫填料 聚四氟乙烯上下膜盖 A3钢板35CrMoA 膜片 35、A3支架、顶盘 HT200 压缩弹簧 60Si2Mn 波纺薄膜 5806胶夹480D 尼龙66网眼布四、主要技术参数和性能指标 1、调节机构主要技术参数合流 25 32 40 50 6580100 125150 200 250300 阀座直径mm 分流 25 32 40 50 6580100 125150 200 250300合流 8.5 13 21 34 5285125 210340 535 8001260 额定流量 系数kv 分流 25 32 40 50 6585125 210340 535 8001260 公称压力Mpa 1.6、4.0、6.4行 程mm 16 25 40 60 100 流量特性 直线介质温度℃ -20～200、-40～+250(常温型)、-40～315（中温型） 法兰尺寸 铸铁法兰尺寸按JB79-59，铸钢法兰尺寸按JB79-59法兰型式 法兰密封面型式按JB77-59，其中铸钢法兰按光滑式，铸钢法兰按凹式 阀体材质 HT200,ZG230-450、ZG1Cr18Ni9阀芯材质 1Cr18Ni9上阀盖型式 普通式（常温型）、热片式（中温型）可调比 30:1气源接头 M16×1.52、执行机构主要技术参数型 号 ZHA(B)-3 ZHA(B)-4 ZHA(B)-5 ZHA(B)-6 有效面积cm2 400 630 1000 1600 行 程mm 16.25 40 60 1000 弹簧范围KPa 20～100；40～200、20～60、60～100、80～2403、性能指标项目 不带定位器 带定位器基本误差％ ±6 ±1.5回差％ 5 1.5死区％ 4 0.6始点 ±2.5 气关 终点 ±6.0 始点 ±6.0 始终点偏差％ 气开 终点 ±2.5±1.5 额定行程偏差％ ±2.5允许泄漏量L/h 10-3×阀额定容量注：一般均应带定位器4、允许压差供气压力 弹簧压力25 32 40506580100125 150 200 2503000.14MPa 20-100 1220 750500300300200120120 80 50 5025可配附件：定位器、手轮机构、空气过滤减压器等。

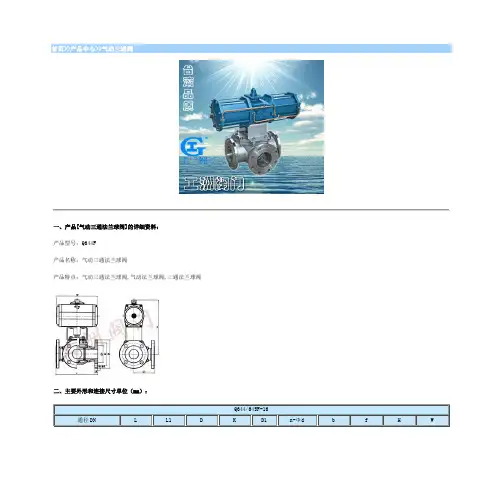

首页>>产品中心>>气动三通阀一、产品[气动三通法兰球阀]的详细资料：产品型号：Q644F产品名称：气动三通法兰球阀产品特点：气动三通法兰球阀,气动法兰球阀,三通法兰球阀二、主要外形和连接尺寸单位（mm）：Q644/645F-16通径DN L L1 D K D1 n-Φd b f H W法兰标准：GB9113亦可按ANSI B16.5、JIS B2212备注：L（T）形三通阀由气动执行机构和三通球阀组成，是一种旋转类切断调节阀门，具有关闭严密，结构紧凑，重量轻，维修方便等优点。

广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。

订货须知：一、①气动三通法兰球阀产品名称与型号②气动三通法兰球阀口径③气动三通法兰球阀是否带附件二、若已经由设计单位选定公司的气动三通法兰球阀型号，请按气动三通法兰球阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：气动三通内螺纹球阀Q647Y气动固定球阀气动对夹球阀气动信号球阀气动广式球阀气动球阀/电动球阀气动喷粉煤球阀Q647F气动固定球阀气动三片式焊接球阀超高压截止阀是高压截止阀的一种。

主要用于对压力要求比较高的行业。

其常规连接方法有焊接和螺纹2种.对焊是指其连接方式是采用对焊的。

主要应用于化工和医药等领域。

由于是采用焊接方式。

拆换比较不方便。

主用适用维超高压截止阀是高压截止阀的一种。

主要用于对压力要求比较高的行业。

其常规连接方法有焊接和螺纹2种.对焊是指其连接方式是采用对焊的。

主要应用于化工和医药等领域。

由于是采用焊接方式。

拆换比较不方便。

主用适用维修不是很频繁磨损利比较低的地方。

国内主要的生产厂家是江苏阜宁鑫盛源阀门制造厂。

截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。

根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。

由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。

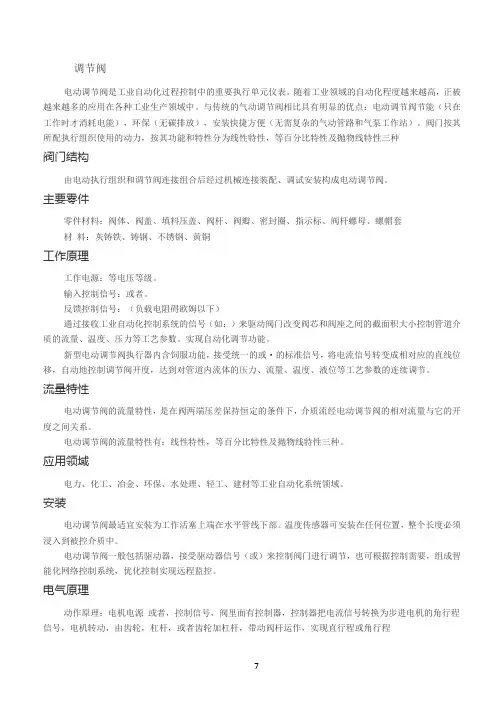

调节阀电动调节阀是工业自动化过程控制中的重要执行单元仪表。

随着工业领域的自动化程度越来越高，正被越来越多的应用在各种工业生产领域中。

与传统的气动调节阀相比具有明显的优点：电动调节阀节能（只在工作时才消耗电能），环保（无碳排放），安装快捷方便（无需复杂的气动管路和气泵工作站）。

阀门按其所配执行组织使用的动力，按其功能和特性分为线性特性，等百分比特性及抛物线特性三种阀门结构由电动执行组织和调节阀连接组合后经过机械连接装配、调试安装构成电动调节阀。

主要零件零件材料：阀体、阀盖、填料压盖、阀杆、阀瓣、密封圈、指示标、阀杆螺母、螺帽套材料：灰铸铁、铸钢、不锈钢、黄铜工作原理工作电源：等电压等级。

输入控制信号：或者。

反馈控制信号：（负载电阻碍欧姆以下）通过接收工业自动化控制系统的信号（如：）来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数。

实现自动化调节功能。

新型电动调节阀执行器内含饲服功能，接受统一的或·的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。

流量特性电动调节阀的流量特性，是在阀两端压差保持恒定的条件下，介质流经电动调节阀的相对流量与它的开度之间关系。

电动调节阀的流量特性有：线性特性，等百分比特性及抛物线特性三种。

应用领域电力、化工、冶金、环保、水处理、轻工、建材等工业自动化系统领域。

安装电动调节阀最适宜安装为工作活塞上端在水平管线下部。

温度传感器可安装在任何位置，整个长度必须浸入到被控介质中。

电动调节阀一般包括驱动器，接受驱动器信号（或）来控制阀门进行调节，也可根据控制需要，组成智能化网络控制系统，优化控制实现远程监控。

电气原理动作原理：电机电源或者，控制信号，阀里面有控制器，控制器把电流信号转换为步进电机的角行程信号，电机转动，由齿轮，杠杆，或者齿轮加杠杆，带动阀杆运作，实现直行程或角行程反馈：电机运行，通过齿轮运转，由三接头的滑动变阻器输出阀门的定位信号，此外还有三根线的限位信号（全开，全闭。

调节阀手册第一章概述O.P.小洛维特在现代化工厂的自动控制中，调节阀起着十分重要的作用，这些工厂的生产取决于流动着的液体和气体的正确分配和控制。

这些控制无论是能量的交换、压力的降低或者是简单的容器加料，都需要靠某些最终控制元件去完成。

最终控制元件可以认为是自动控制的“体力”。

在调节器的低能量级和执行流动流体控制所需的高能级功能之间，最终控制元件完成了必要的功率放大作用。

调节阀是最终控制元件的最广泛使用的型式。

其他的最终控制元件包括计量泵、调节挡板和百叶窗式挡板（一种蝶阀的变型）、可变斜度的风扇叶片、电流调节装置以及不同于阀门的电动机定位装置。

尽管调节阀得到广泛的使用，调节系统中的其它单元大概都没有像它那样少的维护工作量。

在许多系统中，调节阀经受的工作条件如温度、压力、腐蚀和污染都要比其它部件更为严重，然而，当它控制工艺流体的流动时，它必须令人满意地运行及最少的维修量。

调节阀在管道中起可变阻力的作用。

它改变工艺流体的紊流度或者在层流情况下提供一个压力降，压力降是由改变阀门阻力或"摩擦"所引起的。

这一压力降低过程通常称为“节流”。

对于气体，它接近于等温绝热状态，偏差取决于气体的非理想程度（焦耳一汤姆逊效应）。

在液体的情况下，压力则为紊流或粘滞摩擦所消耗，这两种情况都把压力转化为热能，导致温度略为升高。

常见的控制回路包括三个主要部分，第一部分是敏感元件，它通常是一个变送器。

它是一个能够用来测量被调工艺参数的装置，这类参数如压力、液位或温度。

变送器的输出被送到调节仪表一一调节器，它确定并测量给定值或期望值与工艺参数的实际值之间的偏差，一个接一个地把校正信号送出给最终控制元件一一调节阀。

阀门改奕了流体的流量，使工艺参数达到了期望值。

在气动调节系统中，调节器输出的气动信号可以直接驱动弹簧－薄膜式执行机构或者活塞式执行机构，使阀门动作、在这种情况下，确定阀位所需的能量是由压缩空气提供的，压缩空气应当在室外的设备中加以干燥，以防止冻结，并应净化和过滤。

一、用途与性能特点TFPQ系列气动三通、四通，主要用于粮食、饲料、化工、肥料等行业中颗粒或粉状物料在输料设备及管道中分路或分配，是实现自动化生产线中的必备设备。

该设备采用气压传动，电磁阀换向，行程开关控制，操作简单，换向动作迅速，工作性能稳定。

该设备使用时需具备0.6－0.8Mpa的气压源。

二、主要规格与技术参数主要规格与技术参数见图一、表1。

图一、小样图三、主要结构及工作原理１、TFPQ系列气动三通、四通主要由壳体、翻板、带阀气缸、摆杆机构，限位开关等部件组成，利用接入的气压源推动气缸伸缩而带动翻板打开和关闭料道，利用电控系统实现气缸换向和发出到位信号。

２、气动系统(见图二)，主要由QGBⅡ40×150－MP4型气缸，2636000、0201型二位五通电磁换向阀,换向阀上装有2件QLX－L8型排气消声节流阀，在接气压源的管道上加装398、223型气源处理三联件(本机未带)，及耐压软管、管接头等组成。

电磁换向阀控制气缸伸、缩换向，气缸运行速度(即排气速度)可通过节流阀调节，消声器消除排气噪音、气源处理三联件可限制进入气缸的气源压力，过滤气源水份，且向气源中喷雾化油以润滑气缸。

３、电控部分主要由电磁换向阀、行程开关、换向开关、指示灯(换向开关、指示灯本机未带)组成。

假如需关闭料道1 向料道2供料时，转动(或按动)换向开关至2状态，电磁换向阀得电，气缸推动翻板关闭料道1，到位后行程开关1接通指示灯发出信号(灯1红色──关闭，灯2绿色──打开)。

在上述状态下，如需关闭料道2向料道1供料、换向开关至1状态,电磁换向阀失电、气缸推动翻板关闭料道2，到位后行程开关2接通指示灯发出信号(灯1绿色，灯2红色)。

四、运输与贮存1、TFPQ系列气动三通、四通在运输和存放中宜立放，不宜平放。

２、在放三个月以上不用时，气缸应处在收缩状态，行程开关应处在放松状态。

五、安装与调试１、本机安装前应检查各部件装配完整，无松动，进行空载调试，翻板运行到位无卡碰，气缸动作平稳，电磁换向阀换向灵敏，行程开关限位可靠。
