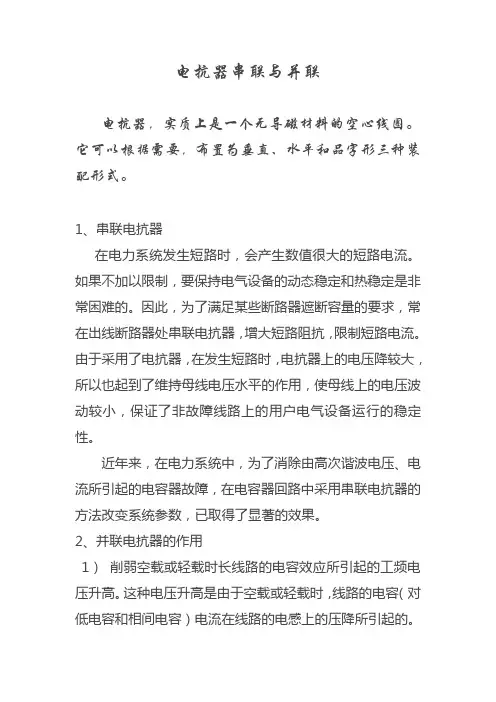

电抗器串联与并联电抗器，实质上是一个无导磁材料的空心线圈。
它可以根据需要，布置为垂直、水平和品字形三种装配形式。
1、串联电抗器在电力系统发生短路时，会产生数值很大的短路电流。
如果不加以限制，要保持电气设备的动态稳定和热稳定是非常困难的。
因此，为了满足某些断路器遮断容量的要求，常在出线断路器处串联电抗器，增大短路阻抗，限制短路电流。
由于采用了电抗器，在发生短路时，电抗器上的电压降较大，所以也起到了维持母线电压水平的作用，使母线上的电压波动较小，保证了非故障线路上的用户电气设备运行的稳定性。
近年来，在电力系统中，为了消除由高次谐波电压、电流所引起的电容器故障，在电容器回路中采用串联电抗器的方法改变系统参数，已取得了显著的效果。
2、并联电抗器的作用1）削弱空载或轻载时长线路的电容效应所引起的工频电压升高。
这种电压升高是由于空载或轻载时，线路的电容（对低电容和相间电容）电流在线路的电感上的压降所引起的。
它将使线路电压高于电源电压。
当愈严重，通常线路愈长，则电容效应愈大，工频电压升高也愈大。
对超高压远距离输电线路而言，空载或轻载时线路电容的充电功率是很大的，通常充电功率随电压的平方面急剧增加，巨大的充电功率除引起上述工频电压升高现象之外，还将增大线路的功率和电能损耗以及引起自励磁，同期困难等问题。
装设并联电抗器可以补偿这部分充电功率。
2）改善沿线电压分布和轻载线路中的无功分布并降低线损。
当线路上传输的功率不等于自然功率时，则沿线各点电压将偏离额定值，有时甚至偏离较大，如依*并联电抗器的补偿，则可以仰低线路电压得升高。
3）减少潜供电流，加速潜供电弧的熄灭，提高线路自动重合闸的成功率。
所谓潜供电流，是指当发生单相瞬时接地故障时，在故障相两侧断开后，故障点处弧光中所存在的残余电流。
产生潜供电流的原因：故障相虽以被切断电源，但由于非故障相仍带电运行，通过相间电容的影响，两相对故障点进行电容性供电；由于相间互感的影响，故障相上将被感应出一个电势，在此电势的作用下通过故障点及相对地电容将形成一个环流，通常把上述两部分电流的总和称之为潜供电流。

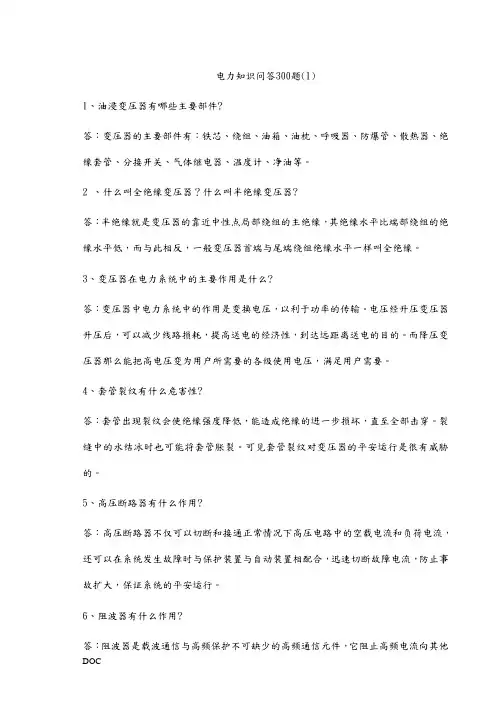

电力知识问答300题(1)1、油浸变压器有哪些主要部件?答：变压器的主要部件有：铁芯、绕组、油箱、油枕、呼吸器、防爆管、散热器、绝缘套管、分接开关、气体继电器、温度计、净油等。
2 、什么叫全绝缘变压器？什么叫半绝缘变压器?答：半绝缘就是变压器的靠近中性点局部绕组的主绝缘，其绝缘水平比端部绕组的绝缘水平低，而与此相反，一般变压器首端与尾端绕组绝缘水平一样叫全绝缘。
3、变压器在电力系统中的主要作用是什么?答：变压器中电力系统中的作用是变换电压，以利于功率的传输。
电压经升压变压器升压后，可以减少线路损耗，提高送电的经济性，到达远距离送电的目的。
而降压变压器那么能把高电压变为用户所需要的各级使用电压，满足用户需要。
4、套管裂纹有什么危害性?答：套管出现裂纹会使绝缘强度降低，能造成绝缘的进一步损坏，直至全部击穿。
裂缝中的水结冰时也可能将套管胀裂。
可见套管裂纹对变压器的平安运行是很有威胁的。
5、高压断路器有什么作用?答：高压断路器不仅可以切断和接通正常情况下高压电路中的空载电流和负荷电流，还可以在系统发生故障时与保护装置与自动装置相配合，迅速切断故障电流，防止事故扩大，保证系统的平安运行。
6、阻波器有什么作用?答：阻波器是载波通信与高频保护不可缺少的高频通信元件，它阻止高频电流向其他分支泄漏，起减少高频能量损耗的作用。
[电力12 3]7、电流互感器有什么作用?答：电流互感器把大电流按一定比例变为小电流，提供各种仪表使用和继电保护用的电流，并将二次系统与高电压隔离。
它不仅保证了人身和设备的平安，也使仪表和继电器的制造简单化、标准化，提高了经济效益。
8、电流互感器有哪几种接线方式?答：电流互感器的接线方式，有使用两个电流互感器两相V形接线和两相电流差接线；有使用三个电流互感器的三相Y形接线、三相Δ形接线和零序接线。
9、电力系统中的无功电源有几种?答：电力系统中的无功电源有：①同步发电机；②调相机；③并联补偿电容器；④串联补偿电容器；⑤静止补偿器。
电抗器技术问答（3）《变压器》杂志编辑部学习之友12饱和电抗器的原理怎样？铁心结构有何特点？什么是电抗变化倍数和交直流同时磁化曲线？（1）饱和电抗器的原理通常饱和电抗器在使用时是与负载电阻串联后再接于交流电源上的。
饱和电抗器实质上是一个可变电感，但其电感值的变化由直流电流所控制。
电感值的变化会引起回路中电流的变化，因而在饱和电抗器的两端以及负载电阻两端上的电压降也随之发生变化。
饱和电抗器的基本原理是利用铁磁材料的交流有效磁导率随直流磁场大小而变化的特性，以改变交流绕组的电抗值。
如果在图18a 的铁心上放有交流绕组和直流绕组，其交流绕组与负载R 串联后接于交流供电电源，直流绕组上则加有直流控制电压U K 。
此直流控制电压可以由前级磁放大器的输出得到，也可以由小型自耦调压器经二极管整流而来。
当两个绕组分别通以交流电流I 和直流控制电流I K 时，铁心就处于交变磁通和恒定磁通的合成作用下，此时铁心中交流磁导率μ和交流绕组的电抗X 随直流电流I K 的改变而改变，图18b 给出了这一变化的关系曲线。
饱和电抗器交流绕组的电抗值与交流磁导率成正比：X =ωN 2A μμ0，H式中N ———饱和电抗器交流绕组匝数μ0———真空磁导率，μ0=4π×10-7A ———铁心柱截面积，cm 2l ———磁路平均长，cm μ———交流磁导率在铁心尺寸和绕组匝数固定不变的情况下，交流绕组的电抗X 与铁心交流磁导率μ成正比。
当直流电流I K 增加时，μ减小，X 随之成比例减小。
因此，一个闭合铁心在交直流磁场共同作用下，可以借助于改变直流电流的办法，以达到改变交流绕组电抗和回路中电流的目的。
但是，实际上不采用单铁心形式的饱和电抗器，这是因为当交流绕组通过电流时会在铁心中产生一交变磁通，此磁通会在直流绕组中感应出交变电势。
这样交流绕组和直流绕组之间的关系就如同变压器一、二次绕组之间的关系一样，破坏了直流电源的正常工作。
电力知识问答300题1、油浸变压器有哪些主要部件?答：变压器的主要部件有：铁芯、绕组、油箱、油枕、呼吸器、防爆管、散热器、绝缘套管、分接开关、气体继电器、温度计、净油等。
2 、什么叫全绝缘变压器？什么叫半绝缘变压器?答：半绝缘就是变压器的靠近中性点部分绕组的主绝缘，其绝缘水平比端部绕组的绝缘水平低，而与此相反，一般变压器首端与尾端绕组绝缘水平一样叫全绝缘。
3、变压器在电力系统中的主要作用是什么?答：变压器中电力系统中的作用是变换电压，以利于功率的传输。
电压经升压变压器升压后，可以减少线路损耗，提高送电的经济性，达到远距离送电的目的。
而降压变压器则能把高电压变为用户所需要的各级使用电压，满足用户需要。
4、套管裂纹有什么危害性?答：套管出现裂纹会使绝缘强度降低，能造成绝缘的进一步损坏，直至全部击穿。
裂缝中的水结冰时也可能将套管胀裂。
可见套管裂纹对变压器的安全运行是很有威胁的。
5、高压断路器有什么作用?答：高压断路器不仅可以切断和接通正常情况下高压电路中的空载电流和负荷电流，还可以在系统发生故障时与保护装置及自动装置相配合，迅速切断故障电流，防止事故扩大，保证系统的安全运行。
6、阻波器有什么作用?答：阻波器是载波通信及高频保护不可缺少的高频通信元件，它阻止高频电流向其他分支泄漏，起减少高频能量损耗的作用。
7、电流互感器有什么作用?答：电流互感器把大电流按一定比例变为小电流，提供各种仪表使用和继电保护用的电流，并将二次系统与高电压隔离。
它不仅保证了人身和设备的安全，也使仪表和继电器的制造简单化、标准化，提高了经济效益。
8、电流互感器有哪几种接线方式?答：电流互感器的接线方式，有使用两个电流互感器两相V形接线和两相电流差接线；有使用三个电流互感器的三相Y形接线、三相Δ形接线和零序接线。
9、电力系统中的无功电源有几种?答：电力系统中的无功电源有：①同步发电机；②调相机；③并联补偿电容器；④串联补偿电容器；⑤静止补偿器。
电抗器专业知识解释1. 什么叫闪络放电？在高电压作用下，气体或液体介质沿绝缘表面发生的破坏性放电。
其放电时的电压称为闪络电压。
发生闪络后，电极间的电压迅速下降到零或接近于零。
闪络通道中的火花或电弧使绝缘表面局部过热造成炭化，损坏表面绝缘.沿绝缘体表面的放电叫闪络。
而沿绝缘体内部的放电则称为是击穿。
沿面放电：沿绝缘子和空气的分界面上发生的放电现象闪络：沿面放电发展到贯穿性的空气击穿称为闪络污秽闪络是发电厂、变电所中带电设备的瓷件和绝缘子，或电力线路上的绝缘子表面上逐渐沉积的一些污秽物质而引起的。
在干燥的条件下，这些污秽物质往往对运行的危害并不显著，但在一定湿度条件下，这些污秽物质溶解在水分中，形成电解质的覆盖膜，或是有导电性质的化学气体包围着瓷件和绝缘子，使瓷件和绝缘子的绝缘性能大大降低，致使表面泄漏电流增加，当泄漏电流达到一定数值时，导致闪络事故发生。
电晕现象就是带电体表面在气体或液体介质中局部放电的现象，常发生在不均匀电场中电场强度很高的区域内（例如高压导线的周围，带电体的尖端附近）。
其特点为：出现与日晕相似的光层，发出嗤嗤的声音，产生臭氧、氧化氮等。
2. 什么叫系统过电压、过电流？过电压overvoltage过电压是指工频下交流电压均方根值升高，超过额定值的10%，并且持续时间大与1分钟的长时间电压变动现象；过电压的出现通常是负荷投切的结果，例如：切断某一大容量负荷或向电容器组增能（无功补偿过剩导致的过电压）。
工频过电压就是频率为50Hz的过电压，区别于谐振、操作、雷电过电压。
工频过电压的形成，主要是以下原因：1.空载长线路的电容效应；2.不对称短路引起的非故障相电压升高；3.甩负荷引起的工频电压升高。
拓展部分电力系统在特定条件下所出现的超过工作电压的异常电压升高。
属于电力系统中的一种电磁扰动现象。
电工设备的绝缘长期耐受着工作电压，同时还必须能够承受一定幅度的过电压，这样才能保证电力系统安全可靠地运行。

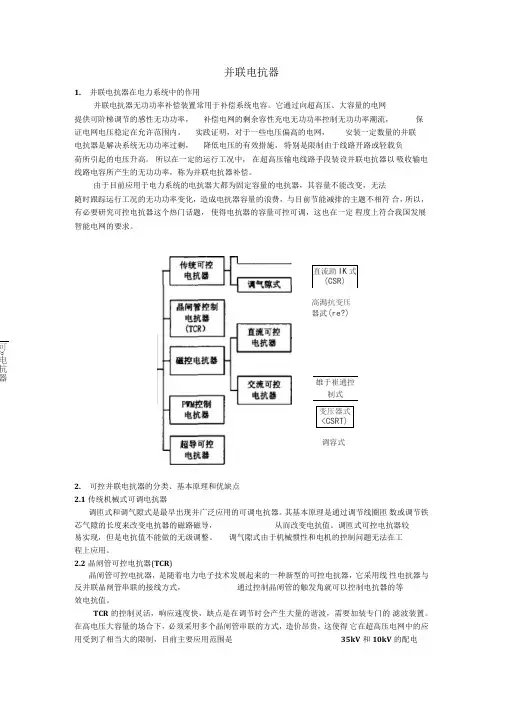

可电抗器直流助IK式(CSR)高潟抗变压器武(re?)雄于崔通控制式变压器式<CSRT)调容式并联电抗器1.并联电抗器在电力系统中的作用并联电抗器无功功率补偿装置常用于补偿系统电容。
它通过向超高压、大容量的电网提供可阶梯调节的感性无功功率，补偿电网的剩余容性充电无功功率控制无功功率潮流，保证电网电压稳定在允许范围内。
实践证明，对于一些电压偏高的电网，安装一定数量的并联电抗器是解决系统无功功率过剩，降低电压的有效措施，特别是限制由于线路开路或轻载负荷所引起的电压升高。
所以在一定的运行工况中，在超高压输电线路手段装设并联电抗器以吸收输电线路电容所产生的无功功率，称为并联电抗器补偿。
由于目前应用于电力系统的电抗器大都为固定容量的电抗器，其容量不能改变，无法随时跟踪运行工况的无功功率变化，造成电抗器容量的浪费，与目前节能减排的主题不相符合，所以，有必要研究可控电抗器这个热门话题，使得电抗器的容量可控可调，这也在一定程度上符合我国发展智能电网的要求。
2.可控并联电抗器的分类、基本原理和优缺点2.1传统机械式可调电抗器调匝式和调气隙式是最早出现并广泛应用的可调电抗器。
其基本原理是通过调节线圈匝数或调节铁芯气隙的长度来改变电抗器的磁路磁导，从而改变电抗值。
调匝式可控电抗器较易实现，但是电抗值不能做的无级调整。
调气隙式由于机械惯性和电机的控制问题无法在工程上应用。
2.2晶闸管可控电抗器(TCR)晶闸管可控电抗器，是随着电力电子技术发展起来的一种新型的可控电抗器，它采用线性电抗器与反并联晶闸管串联的接线方式，通过控制晶闸管的触发角就可以控制电抗器的等效电抗值。
TCR的控制灵活，响应速度快，缺点是在调节时会产生大量的谐波，需要加装专门的滤波装置。
在高电压大容量的场合下，必须采用多个晶闸管串联的方式，造价昂贵，这使得它在超高压电网中的应用受到了相当大的限制，目前主要应用范围是35kV和10kV的配电网中。
2.3磁控电抗器磁控电抗器是通过改变铁芯的磁阻来实现电感值可调。
一、选择题（每题1分，共20分）1.对称三相交流电路总功率等于单相功率的（ B ）。
A、3倍；B、3倍；C、1／3倍；D、1／3倍。
2.三只相同阻值的阻抗元件，先以星形接入三相对称交流电源，所消耗的功率与再以三角形接入同一电源所消耗的功率之比等于( C )。
A、1∶1；B、1∶2；C、1∶3；D、1∶4。
3.对称三相交流电路中，中性点对地电压等于（ D ）。
A、1／3；B、1；C、2；D、0。
4.一般电气设备铭牌上的电压和电流的数值是（ C ）。
A、瞬时值；B、最大值；C、有效值；D、平均值。
5.在电阻、电感、电容组成的电路中，不消耗电能的元件是（ A ）。
A、电感与电容；B、电阻与电感；C、电容与电阻；D、电阻。
6.对称三相电源三角形连接时，线电压是( A )。
A、相电压；B、2倍的相电压；C、3倍的相电压；D、3倍的相电压。
7.要使一台额定电压为100伏，额定电流为10A的用电设备接入220伏的电路中并能在额定工况下工作，可以（ A ）。
A、串联一个12欧姆的电阻；B、串联一个20欧姆的电阻；C、串联一个10欧姆的电阻；D、并联一个10欧姆的电阻。
8.一个220V、100W的灯泡和一个220V、40W的灯泡串联接在380V的电源上则（ A ）。
A、220V、40W的灯泡易烧坏；B、220V、100W的灯泡易烧坏；C、两个灯泡均易烧坏；D、两个灯泡均正常发光。
9.铝材料与铜材料相比较，两者导电性能相比（ B ）。
10.正弦交流电的最大值等于有效值的( B )倍。
3。
A、22； B、2； C、3； D、2A、铝比铜好；B、铜比铝好；C、二者一样好；D、不一定。
11.通过一电阻线路的电流为5A，4min通过该电阻线路横截面的电量是( C )。
A、20C；B、60C；C、1200C；D、2000C。
12.有一电源其电动势为225V，内阻是2.5Ω，其外电路由数盏“220V，40W”的电灯组成，如果要使电灯正常发光，则最多能同时使用( B )盏灯。
电气技术问答500题第一篇基础知识部分1.500kV系统电压偏高，要通过有载调压来处理，请问如何调压？答：调节分接头，将其调低几档，使其电压符合要求。
注：如当时潮流方向是500kV流向220kV，则调分接头对500kV系统电压影响不大。
如当时潮流方向是220kV流向500kV，则调分接头对500kV系统电压影响较大。
2.雷雨天气为什么不能靠近避雷器和避雷针？答：雷雨天气，雷击较多。
当雷击到避雷器或避雷针时，雷电流经过接地装置，通入大地，由于接地装置存在接地电阻，它通过雷电流时电位将升得很高，对附近设备或人员可能造成反击或跨步电压，威胁人身安全。
故雷雨天气不能靠近避雷器或避雷针。
3.什么叫做内部过电压？什么叫大气过电压？对设备有什么危害？答：内部过电压是由于操作、事故或电网参数配合不当等原因，引起电力系统的状态发生突然变化时，引起的对系统有危害的过电压。
大气过电压也叫外部过电压，是由于对设备直击雷击造成直击雷过电压或雷击于设备附近的，在设备上产生的感应雷过电压。
内部过电压和大气过电压都较高，可能引起绝缘薄弱点的闪络，引起电气设备绝缘损坏，甚至烧毁126．掉牌未复归信号的作用是什么？答：掉牌未复归灯光信号，是为使值班人员在记录保护动作情况的过程中，不至于发生遗漏造成误判断，应注意及时复归信号掉牌，以免出现重复动作，使前后两次不能区分。
127．低压交直流回路能否共用一条电缆？为什么？答：不能，因为：1．共用一条电缆能降低直流系统的绝缘水平。
2．如果直流绝缘破坏，则直流混线会造成短路或继电保护误动等。
128．测二次回路的绝缘应使用多大的兆欧表？答：测二次回路的绝缘电阻值最好是使用1000V兆欧表，如果没有1000V的也可用500V 的兆欧表。
129．油开关的辅助触点有哪些用途？答：油短路器本身所带常开、常闭触点变换开合位置，来接通断路器机构合闸及跳闸回路和音响信号回路，达到断路器断开或闭合电路的目的，并能正确发出音响信号，启动自动装置和保护的闭锁回路等。
电力知识问答300题（一）1、油浸变压器有哪些主要部件?答：变压器的主要部件有：铁芯、绕组、油箱、油枕、呼吸器、防爆管、散热器、绝缘套管、分接开关、气体继电器、温度计、净油等。
2 、什么叫全绝缘变压器？什么叫半绝缘变压器?答：半绝缘就是变压器的靠近中性点部分绕组的主绝缘，其绝缘水平比端部绕组的绝缘水平低，而与此相反，一般变压器首端与尾端绕组绝缘水平一样叫全绝缘。
3、变压器在电力系统中的主要作用是什么?答：变压器中电力系统中的作用是变换电压，以利于功率的传输。
电压经升压变压器升压后，可以减少线路损耗，提高送电的经济性，达到远距离送电的目的。
而降压变压器则能把高电压变为用户所需要的各级使用电压，满足用户需要。
4、套管裂纹有什么危害性?答：套管出现裂纹会使绝缘强度降低，能造成绝缘的进一步损坏，直至全部击穿。
裂缝中的水结冰时也可能将套管胀裂。
可见套管裂纹对变压器的安全运行是很有威胁的。
5、高压断路器有什么作用?答：高压断路器不仅可以切断和接通正常情况下高压电路中的空载电流和负荷电流，还可以在系统发生故障时与保护装置及自动装置相配合，迅速切断故障电流，防止事故扩大，保证系统的安全运行。
6、阻波器有什么作用?答：阻波器是载波通信及高频保护不可缺少的高频通信元件，它阻止高频电流向其他分支泄漏，起减少高频能量损耗的作用。
7、电流互感器有什么作用?答：电流互感器把大电流按一定比例变为小电流，提供各种仪表使用和继电保护用的电流，并将二次系统与高电压隔离。
它不仅保证了人身和设备的安全，也使仪表和继电器的制造简单化、标准化，提高了经济效益。
8、电流互感器有哪几种接线方式?答：电流互感器的接线方式，有使用两个电流互感器两相V形接线和两相电流差接线；有使用三个电流互感器的三相Y形接线、三相Δ形接线和零序接线。
9、电力系统中的无功电源有几种?答：电力系统中的无功电源有：①同步发电机；②调相机；③并联补偿电容器；④串联补偿电容器；⑤静止补偿器。
变电运⾏现场技术问答变电运⾏现场技术问答第⼀章基础知识 (1)第⼆章⼀次设备 (41)⼀、变压器部分 (41)⼆、并联电抗器 (58)三、互感器 (62)四、断路器 (72)五、隔离开关 (103)六、阻波器、耦合电容器、结合滤波器 (107)七、⽆功补偿装置 (108)⼋、母线 (118)九、绝缘⼦ (120)⼗、过电压 (122)第三章继电保护及⾃动化装置 (133)⼀、基础知识 (133)第四章综合⾃动化 (135)第五章现场知识 (135)⼀、设备巡视 (135)四、事故处理 (143)第六章安全知识 (172)第七章综合管理 (172)第⼀章基础知识1. 什么叫电路 ?答 :电路就是电流流通的路径。
它是由电源、负载 ( ⽤电设备 ) 、连接导线以及控制电器等组成。
电源 : 是产⽣电能的设备 , 它的作⽤是将其它形式的能量 ( 如化学能、热能、机械能、原⼦能等 ) 转变成电能 , 并向⽤电设备供给能量。
负载 : 是各种⽤电设备。
它的作⽤是将电能转变为其它形式的能量。
连接导线 : 它把电源和负载联成⼀个闭合通路 , 起着传输和分配电能的作⽤。
控制电器 : 其作⽤是执⾏控制任务和保护电器设备。
2. 什么叫线性电路 ?答 :线性电路是指由线性元件所组成的电路。
例如电阻是线性元件 , 其阻值是常数 , 与外加电压、电流数值⽆关。
3. 什么叫⾮线性元件 ? 什么叫⾮线性电路 ?答 :若流过元件的电流与外加电压不成⽐例 ,则这样的元件就称为⾮线性元件。
含有⾮线性元件的电路称为⾮线性电路。
4. 什么叫电荷 ?答 :电的量度 , 习惯上也把带电体本⾝简称电荷。
电⼦是其最⼩单元。
任何物体都含有⼤量的极微⼩带正电和带负电质点 , 在正常条件下 , 这些带正电和带负电质点在数值上是相等的。
由于某种原因 , 使负电荷多于 ( 或少于 ) 正电荷 , 因⽽这个物体便带负电 ( 或带正电 ) 。
电荷以字母 Q 表⽰ , 单位为库仑 (C), ⼀个电⼦的电荷 Q =1.6 × 10-9Co5. 什么叫电流 ? 什么叫电流强度 ?答 :通常把电荷的有规律运动称为电流。
1、并联电抗器的作用是什么？
（1）降低工频电压升高。
超高压输电线路一般距离较长，可达数百公里，由于线路采用分裂导线，线路的相间和对地电容均很大，在线路带电的状态下，线路相间和对地电容中产生相当数量的容性无功功率（即充电功率），且与线路的长度成正比，其数值可达200-300kvar，大容性功率通过系统感性元件（发电机、变压器、输电线路）时，末端电压将要升高，即所谓“容升”现象。
在系统为小运行方式时，这种现象尤其严重。
在超高压输电线路上接入并联电容器后，可明显降低线路末端工频电压的升高。
（2）降低操作过电压。
操作过电压产生于断路器的操作，当系统中用断路器接通或切除部分电气元件时，在断路器的断口上会出现操作过电压，它往往是在工频电压升高的基础上出现的，如甩负荷、单相接地等均产生工频电压的升高，当断路器切除接地故障或接地故障切除后重合闸时，又引起系统操作过电压，工频电压升高与操作过电压迭加，使操作过电压更高。
所以，工频电压升高的程度直接影响操作过电压的幅值。
加装并联电抗器后，限制了工频电压的升高，从而降低了操作过电压的幅值。
当开断带有并联电抗器的空载线路时，被开断线路上的剩余电荷沿着电抗器泄入大地，使断路器断口上的恢复电压由零缓慢上升，大大降低了断路器断口发生重燃的可能性，因此也降低了操作过电压。
（3）有利用单相重合闸。
为了提高运行可靠性，超高压电网中采用单相自动重合闸，即当线路发生单相接地故障时，立即开断该相线路，待故障处电弧熄灭后再重合该相。
由于超高压输电线路间电容和电感（互感）
很大，故障相电源（电源中性点接地）将经这些电容和电感向故障继续提供电弧电流（即潜供电流），使故障处电弧难于熄灭。
如果线路上并联三相Y形接线的电抗器，且Y形接线的中性点经小电抗器接地，就可以限制和消除单相接地处的潜供电流，使电弧熄灭，有利于重合闸成功。
这时的小电抗器相当于消弧线圈。
2、中性点电抗器起什么作用？
（1）中性点电抗器与三相并联电抗器相配合，补偿相间电容和相对地电容，限制过电压，消除潜供电流，保证线路单相自动重合闸装置正常工作。
（2）限制电抗器非全相断开时的谐振过电压，因为非全相断开是一个谐振过程，在谐振过程中可能产生很高的谐振电压。
3、大型并联电抗器器和普通变压器比较在原理方面有何特点？
（1）铁芯结构方面：变压器的铁芯由高导磁硅钢片迭成，而并联电抗器铁芯是由导磁的铁芯和非导磁的间隙交替迭成。
（2）电路方面：普通变压器有初级和次极两个线圈，而大型并联电抗器只有初级一个线圈。
（3）工作原理方面：普通变压器工作原理是电磁感应原理，它的作用主要是升高和降低电压；大型电抗器主要利用在额定电压下阻抗线性的特点来吸收系统容性无功。
（4）大型电抗器的附件和普通变压器基本相同，它的冷却方式采用自冷式。
5、并联电抗器为何采用带间隙的铁芯？
（1）为获得所需要的设计阻抗，使电抗器线圈能通过设计规定的电流来获得设计容量。
（2）在规定的电压范围内，铁芯不会饱和，保持阻抗稳定，获得线性特点。
6、并联电抗器与中性点电抗器在结构上有何区别？
（1）它们都是一个电感线圈，区别在于并联电抗器的线圈为带间隙的铁芯，而中性点电抗器的线圈没有铁芯（相当于消弧线圈）。
（2）并联电抗器有散热器，中性点小电抗器没有散热器。
7、何谓并联电抗器的补偿度？其值为多少/
答：并联电抗器容量Q
L 与空载长线路无功功率Q
C
的比值Q
L
/Q
C
称为补偿度。
通常补偿度选在60%左右。
8、并列电抗器的无功功率取决于什么？
并联电抗器的无功功率取决于线路电压。
当线路电压为额定电压时，所对应的电抗器无功功率为名牌表示的额定容量；当线路电压为最高电压时，所对应的无功功率将高于额定容量，并与电压的平方成正比，即Q=KU2（K为比例系数）；当电路电压低于额定电压时，所对应的电抗器无功功率将低于额定容量。
9、什么是潜供电流？潜供电流对重合闸有何影响？如何防止？
当故障相（线路）自两侧切除后，非故障相（线路）与断开相（线路）之间因存在电容耦合和电感耦合，继续向故障相（线路）提供的电流称为潜供电流。
如图所示。
当C相发生单相接地故障时，线路两侧C相的断路器跳开，
这时故障点D 处的短路电流被切断，但非故障的其他两相A 、B 仍处在工作状态。
由于各元件之间存在电容C 1，所以A 、B 两相将通过电容C 1向故障点D 供给电容性电流I C1，同时，由于各相之间存在互感M ，所以带负荷
电流的A 、B 两相将对故障相感应一电势，如图2-3所示。
该互感电势通过故障点对地的电容C 0形成回路，因此向故障点供一电感性电流，这两部
分电流分量的总和就叫做潜供电流。
即10q C C I I I =+。
图2-2 单相接地示意图 图2-3单相接地潜供电流图
潜供电流对灭弧产生影响，由于此电流存在，将使短路时弧光通道去游离受到严重阻碍。
另一方面，自动重合闸只有在故障点电弧熄灭且绝缘强度恢复以后才有可能成功，若潜供电流值较大，会导致重合闸失败。
为了保证重合闸有较高成功率，一方面可采取减小潜供电流的措施，如对500kV 中长线路上并联电抗器的中性点加小电抗、短时在线路两侧投入快速单相接地开关等措施；另一方面可采用实测熄弧时间来整定重合闸时间。
10、线路并联电抗器可否轻载运行？试比较它与主变压器的运行。
线路并联电抗器不能轻载运行。
与变压器比较，线路并联电抗器的运行条件比较恶劣：
并联电抗器运行负荷长期稳定，接近满载负荷运行，条件比较恶劣，负载较重。
并联电抗器铁芯有间隙，漏磁教多，振动较大，比较容易发生各种故障。
11、中性点电抗器在什么情况下会有电流通过？
当系统接地、三相电压不平衡、并联电抗器三相参数不一致、电压中含三次谐波时在中性点电抗器中会有电流过。
12、并联电抗器接入线路的方式有几种？
超高压并联电抗器，一般接成星形接线，并在其中性点经一小电抗器接地。
并联电抗器接如线路的方式主要有三种：
1）通过断路器、隔离开关将电抗器接入线路。
这种接入方式投资大，但运行方式较灵活。
在线路重载时，能方便地切除部分电抗器，以保证系统的电压。
2)通过隔离开关或直接将电抗器接入线路。
采用这种接入方式，当电抗器故障或保护误动时，会使线路随之停电。
在线路传输很大容量时，需要适量电抗器退出运行。
只有将线路短时停电，方能将电抗器退出，这往往比较困难。
3)将电抗器通过间隙接入线路。
放电间隙应能耐受一定的工频电压（一般为1.35U N），它被一个开关所并接，正常情况下，开关断开，电抗器退出运行。
当该处电压达到间隙放电电压时，开关就立即动作，电抗器自动投入，工频电压随即降至额定值以下。
故该接入方式是比较好的接入方式。
13、并联电抗器的漏磁通是如何产生的？它对电抗器有何危害？
并联电抗器中的磁通是由主磁通和漏磁通两部分组成。
主磁通通过铁芯闭合，漏磁通通过空气闭合。
并联电抗器的铁芯芯柱中串有气隙，气隙的旁路效应产生的漏磁通的主要部分，它分布的空间大，在电抗器本身及其外壳中产生涡流，这样将使并列电抗器涡流损耗增加，即铁损增加，使
并联电抗器容易产生过热以及局部过热现象，同时在运行中容易发生振动。
14、并联电抗器多点接地有何危害？如何判断多点接地？
正常时并联电抗器铁芯仅有一点接地。
如果铁芯出现两点及两点以上接地时，则铁芯与地之间通过两接地点会产生环流，引铁芯过热。
判别铁芯是否出现两点或多点接地的方法是：可将原接地点解开后测量铁芯是否还有接地现象。
15、对并联电抗器正常运行有哪些规定？
（1）允许温度和温升。
采用A级绝缘材料的并联电抗器，其油箱上层油温度一般不超过85℃，最高不超过95℃；运行时的允许温升为：绕组温升不超过65℃，上层油温升高不超过55℃，铁芯本体、油箱及结构件表面不超过℃。
当上层温度达到85℃时报警，105℃时跳闸。
（2）允许电压和电流。
并联电抗器运行时，一般按不超过铭牌规定的额定电压和额定电流长期连续运行。
运行电压允许范围为:额定值的 5%.当运行电压超过额定值时,在不超过允许温升的条件下,并联电抗器过电压允许运行时间应遵守表2-1的规定，当运行电压低于0.95U N时,应考虑退出部分电抗器运行,以保证系统的电压水平.
表2-1 500kV并联电抗器最大允许过电压时间
(3)直接并联接在线路上的电抗器,线路与并联电抗器必须同时运行,不允许线路脱离电抗器运行。
16、运行中的并联电抗器在什么情况下应退出运行？
答：（1）电抗器内部有强烈的爆炸和严重的放电声。
（2）释压装置向外喷油或冒烟。
（3）电抗器着火。
（4）在正常情况下，电抗器的温度不正常并不断上升超过105℃时。
（5）电抗器严重漏油使油位下降，并低于油位计的指示限度。
