双电源电路的控制原理
双电源电路是一种使用两个电源供电的电路,其中一个电源作为主电源,另一个作为备用电源。
当主电源故障或失效时,备用电源会自动接管供电,以确保系统的持续运行。
双电源电路的控制原理通常基于自动切换控制器。
该控制器会检测主电源的状态,并根据需要切换到备用电源。
具体的控制原理如下:
1. 监测主电源:控制器会监测主电源的状态,包括供电状态和电压稳定性。
如果检测到主电源故障,控制器会触发切换动作。
2. 触发切换动作:当监测到主电源故障时,控制器会发出信号触发切换动作。
这个信号可以是触发继电器、开关或其他切换装置。
3. 切换到备用电源:一旦切换信号触发,控制器会将备用电源连接到电路中。
通常会使用继电器来实现切换,打开备用电源的开关,关闭主电源的开关。
4. 监测备用电源:一旦切换到备用电源,控制器会继续监测备用电源的状态。
如果备用电源也出现故障,控制器可以触发警报或采取其他措施。
5. 恢复主电源:一旦主电源恢复正常,控制器会再次触发切换动作,将电路切换回主电源供电状态。
需要注意的是,具体的双电源电路控制原理可能会因不同的应用和系统需求而有所不同。
例如,一些双电源电路可能还需要考虑到电源之间的相对优先级或平滑切换等因素。
因此,在设计双电源电路时,需要根据具体需求选择合适的控制器和切换装置,并确保电路的可靠性和安全性。
双电源开关的工作原理
双电源开关是一种用于在两个电源之间切换的电气设备。
它通常用于在主电源失效时,自动切换到备用电源以维持设备的正常工作。
双电源开关的工作原理如下:
1. 主电源供电状态:当主电源正常供电时,双电源开关通过内部的电路连接主电源,并将电源传递给设备。
主电源供电状态下,备用电源的电路处于断开状态。
2. 主电源失效状态:如果主电源发生故障或断电,双电源开关会自动检测到主电源的失效,并切换到备用电源。
在这种情况下,双电源开关会通过内部的电路连接备用电源,并将其电源传递给设备。
3. 断电优先原则:当主电源恢复供电时,双电源开关会自动检测到主电源的恢复,并切换回主电源供电。
这是基于断电优先原则,即主电源优先于备用电源供电。
双电源开关通常具有一定的切换时间,即从主电源切换到备用电源或从备用电源切换到主电源的时间间隔。
这个切换时间可以根据实际需要进行调整,一般在几毫秒到几秒之间。
总的来说,双电源开关通过自动监测和切换电源,确保设备在主电源失效时能够无缝切换到备用电源,以保证设备的正常工作。
双电源电路的工作原理
双电源电路可以分为两种类型:双电池电路和双电源供电电路。
1. 双电池电路:
双电池电路是指使用两个电池并行连接来提供电力。
每个电
池的正极和负极分别与电路的正极和负极相连。
通过并联电池,电路可以实现更长时间的供电,因为两个电池之间的电压并不会相加,而是保持一致。
当其中一个电池耗尽电力时,另一个电池能够继续为电路供电。
2. 双电源供电电路:
双电源供电电路是指使用两个独立的电源,其中一个作为主
电源,另一个作为备用电源。
主电源通过开关和保护电路与电路连接,备用电源则保持待机状态。
当主电源失效或出现问题时,开关会自动切换到备用电源,以确保电路的持续供电。
这种电路常用于对电力供应要求非常高的设备和系统,以保证在主电源故障时的不间断供电。
总的来说,双电源电路通过使用两个电池或者两个独立的电源来提供电力,以增加供电的稳定性和可靠性。
无论是双电池电路还是双电源供电电路,其工作原理都是通过在电路中引入另一个电源来实现备用供电,并在主电源失效时切换到备用电源。
这样可以确保电路能够持续工作或保持稳定,减少供电中断带来的影响。
高中物理电路双电源问题在高中物理的电路章节里,双电源问题是个相当有挑战性的部分。
很多同学一听到“双电源”,可能脑袋里就像打了浆糊一样,感觉眼前一片雾霾。
不过别担心,今天我们就用最简单的语言,把这块内容捋顺了,让大家轻松搞懂这个难点!1. 双电源电路的基本概念1.1 双电源是什么?双电源电路,顾名思义,就是在一个电路中有两个电源。
你可以把它想象成两个“电池兄弟”,它们一起在电路里“工作”,给电路提供电能。
一个电源可能是干电池,另一个则可能是蓄电池,它们的电压和电流可以不一样。
1.2 双电源电路的作用你可能会问,为什么电路里要用两个电源呢?其实,这样的电路有很多实际应用。
例如,在一些复杂的电子设备中,两个电源可以提供不同的电压和电流,满足不同部分的需要。
就像你家里的冰箱和电视机,都需要不同的电压来正常工作。
2. 双电源电路的分析步骤2.1 确定电源和电路结构首先,你得弄清楚电路的结构。
你需要知道电源的电压是多少、各个电源怎么连在一起、各个电阻的阻值等。
就像解谜游戏一样,你要先搞清楚“谜底”是什么,才能找到“线索”。
2.2 应用基尔霍夫定律基尔霍夫定律是处理这种电路问题的“利器”。
它分为两个部分:基尔霍夫电流定律(KCL):这个定律告诉你,在电路的任何一个节点,进入节点的电流总和等于离开节点的电流总和。
你可以把它想象成一个交通规则,车辆进出一个十字路口的数量必须一样。
基尔霍夫电压定律(KVL):这个定律说的是,在一个闭合回路中,各个电压源和电阻的电压降之和等于零。
就像是做一个完整的回路,一圈走下来,所有的“账”都要清楚。
3. 具体的例子分析3.1 例题讲解假设有一个电路,包含两个电源,分别是电源E1和E2,还有三个电阻R1、R2和R3。
电源E1与R1串联,然后与电源E2并联,再与R2、R3串联形成一个大回路。
这个电路看起来复杂得很,但咱们一步一步来。
1. 确定电流方向:假设电流从E1出来,流经R1,再流向E2和其他电阻。

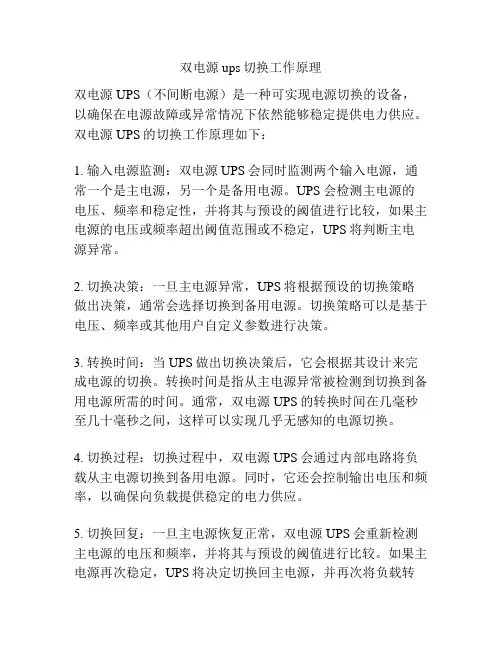

双电源ups切换工作原理
双电源UPS(不间断电源)是一种可实现电源切换的设备,以确保在电源故障或异常情况下依然能够稳定提供电力供应。
双电源UPS的切换工作原理如下:
1. 输入电源监测:双电源UPS会同时监测两个输入电源,通常一个是主电源,另一个是备用电源。
UPS会检测主电源的电压、频率和稳定性,并将其与预设的阈值进行比较,如果主电源的电压或频率超出阈值范围或不稳定,UPS将判断主电源异常。
2. 切换决策:一旦主电源异常,UPS将根据预设的切换策略做出决策,通常会选择切换到备用电源。
切换策略可以是基于电压、频率或其他用户自定义参数进行决策。
3. 转换时间:当UPS做出切换决策后,它会根据其设计来完成电源的切换。
转换时间是指从主电源异常被检测到切换到备用电源所需的时间。
通常,双电源UPS的转换时间在几毫秒至几十毫秒之间,这样可以实现几乎无感知的电源切换。
4. 切换过程:切换过程中,双电源UPS会通过内部电路将负载从主电源切换到备用电源。
同时,它还会控制输出电压和频率,以确保向负载提供稳定的电力供应。
5. 切换回复:一旦主电源恢复正常,双电源UPS会重新检测主电源的电压和频率,并将其与预设的阈值进行比较。
如果主电源再次稳定,UPS将决定切换回主电源,并再次将负载转
换回主电源。
通过以上步骤,双电源UPS可以实现在主电源异常时自动切换到备用电源,以保障负载的连续供电。
这种切换可以避免因主电源故障而导致的系统崩溃、数据丢失和设备损坏等问题。
双电源切换出现短路的原因主要有以下几点:
1.内部电路故障:双电源自动切换开关的内部电路出现故障,可能导致短路问题。
2.负载电流过大:负载电流超过额定电流时,可能导致双电源切换装置的触点过热,从而引起短路。
3.负载不平衡:三相不平衡值设置得过小,可能会引发三相不平衡,从而导致短路。
4.过电压或欠电压:欠电压值设置得太大,或者过电压值设置得太小时,可能会引发短路。
5.端子螺钉和导线接线螺钉松动:这可能导致连接不良,从而引发短路。
6.启动控制电流大、时间长:启动控制电流大、时间长时,可能导致跳闸动作延迟,从而引发短路。
7.电容器的充电工作电流和荧光灯的启动电流过大:这可能引起瞬时跳闸保护动作,从而引发短路。
8.震动、冲击:震动或冲击可能导致双电源切换装置的内部元件受损,从而引发短路。
9.企业内部管理控制局部短路:电动机等设备内部可能发生的局部短路,也可能引发双电源切换装置的短路问题。
以上信息仅供参考,具体情况还需要专业人员进一步排查。

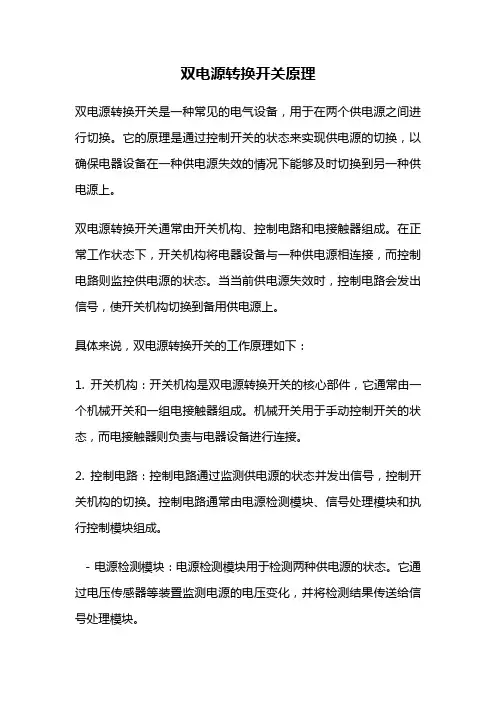

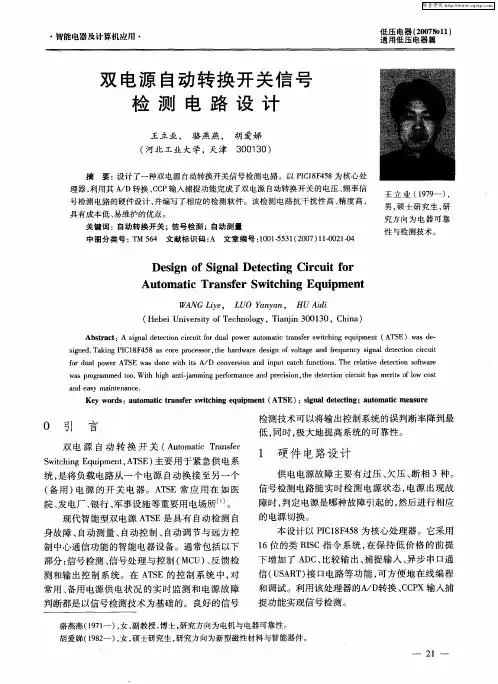

双电源转换开关原理双电源转换开关是一种常见的电气设备,用于在两个供电源之间进行切换。
它的原理是通过控制开关的状态来实现供电源的切换,以确保电器设备在一种供电源失效的情况下能够及时切换到另一种供电源上。
双电源转换开关通常由开关机构、控制电路和电接触器组成。
在正常工作状态下,开关机构将电器设备与一种供电源相连接,而控制电路则监控供电源的状态。
当当前供电源失效时,控制电路会发出信号,使开关机构切换到备用供电源上。
具体来说,双电源转换开关的工作原理如下:1. 开关机构:开关机构是双电源转换开关的核心部件,它通常由一个机械开关和一组电接触器组成。
机械开关用于手动控制开关的状态,而电接触器则负责与电器设备进行连接。
2. 控制电路:控制电路通过监测供电源的状态并发出信号,控制开关机构的切换。
控制电路通常由电源检测模块、信号处理模块和执行控制模块组成。
- 电源检测模块:电源检测模块用于检测两种供电源的状态。
它通过电压传感器等装置监测电源的电压变化,并将检测结果传送给信号处理模块。
- 信号处理模块:信号处理模块接收电源检测模块传来的信号,并根据预设的逻辑关系进行处理。
它会判断当前供电源的状态,并根据判断结果发出相应的信号。
- 执行控制模块:执行控制模块接收信号处理模块发出的信号,并根据信号控制开关机构的状态。
当信号处理模块判断当前供电源失效时,执行控制模块会使开关机构切换到备用供电源上。
3. 电接触器:电接触器是开关机构中的关键部件,它负责将开关机构与电器设备进行连接。
电接触器具有良好的导电性能和机械可靠性,能够承受较大的电流和电压。
双电源转换开关的工作原理可以保证电器设备在一种供电源失效的情况下能够及时切换到备用供电源上,从而保证设备的正常运行。
该原理在许多领域都有应用,特别是对于对电力供应要求高的场所,如数据中心、医院、工业生产线等,双电源转换开关的可靠性和安全性显得尤为重要。
总结起来,双电源转换开关是一种通过控制开关状态来实现供电源切换的电气设备。

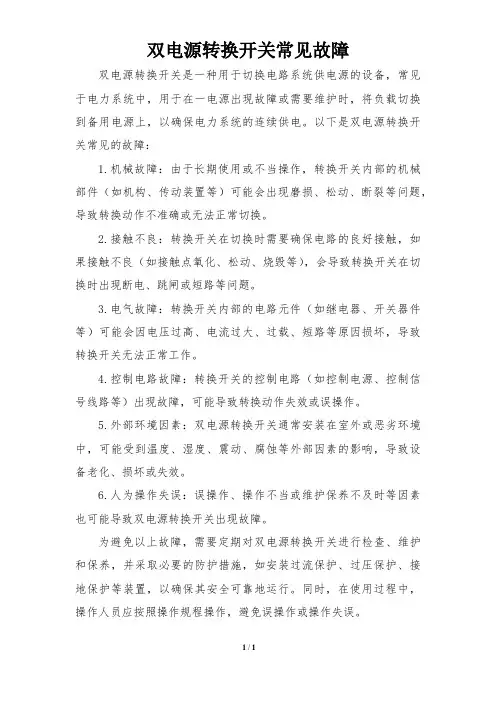

双电源转换开关常见故障
双电源转换开关是一种用于切换电路系统供电源的设备,常见于电力系统中,用于在一电源出现故障或需要维护时,将负载切换到备用电源上,以确保电力系统的连续供电。
以下是双电源转换开关常见的故障:
1.机械故障:由于长期使用或不当操作,转换开关内部的机械部件(如机构、传动装置等)可能会出现磨损、松动、断裂等问题,导致转换动作不准确或无法正常切换。
2.接触不良:转换开关在切换时需要确保电路的良好接触,如果接触不良(如接触点氧化、松动、烧毁等),会导致转换开关在切换时出现断电、跳闸或短路等问题。
3.电气故障:转换开关内部的电路元件(如继电器、开关器件等)可能会因电压过高、电流过大、过载、短路等原因损坏,导致转换开关无法正常工作。
4.控制电路故障:转换开关的控制电路(如控制电源、控制信号线路等)出现故障,可能导致转换动作失效或误操作。
5.外部环境因素:双电源转换开关通常安装在室外或恶劣环境中,可能受到温度、湿度、震动、腐蚀等外部因素的影响,导致设备老化、损坏或失效。
6.人为操作失误:误操作、操作不当或维护保养不及时等因素也可能导致双电源转换开关出现故障。
为避免以上故障,需要定期对双电源转换开关进行检查、维护和保养,并采取必要的防护措施,如安装过流保护、过压保护、接地保护等装置,以确保其安全可靠地运行。
同时,在使用过程中,操作人员应按照操作规程操作,避免误操作或操作失误。
