WD通讯用直流双电源配电柜系统技术要求
- 格式:doc
- 大小:75.50 KB
- 文档页数:10

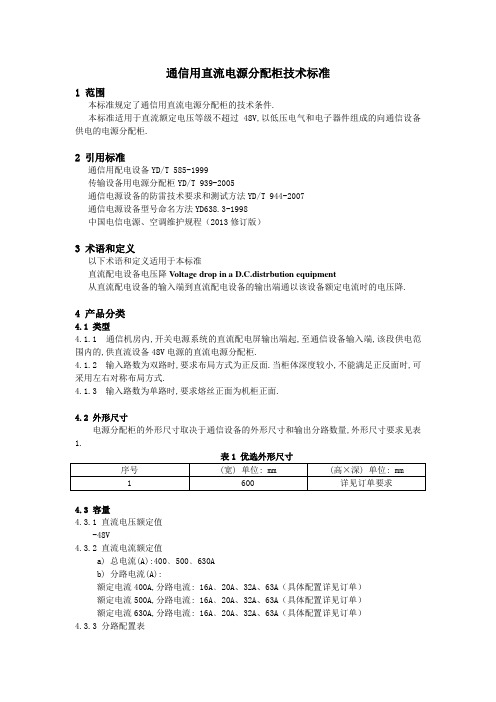

通信用直流电源分配柜技术标准1 范围本标准规定了通信用直流电源分配柜的技术条件.本标准适用于直流额定电压等级不超过48V,以低压电气和电子器件组成的向通信设备供电的电源分配柜.2 引用标准通信用配电设备YD/T 585-1999传输设备用电源分配柜YD/T 939-2005通信电源设备的防雷技术要求和测试方法YD/T 944-2007通信电源设备型号命名方法YD638.3-1998中国电信电源、空调维护规程(2013修订版)3 术语和定义以下术语和定义适用于本标准直流配电设备电压降Voltage drop in a D.C.distrbution equipment从直流配电设备的输入端到直流配电设备的输出端通以该设备额定电流时的电压降.4 产品分类4.1 类型4.1.1 通信机房内,开关电源系统的直流配电屏输出端起,至通信设备输入端,该段供电范围内的,供直流设备48V电源的直流电源分配柜.4.1.2 输入路数为双路时,要求布局方式为正反面.当柜体深度较小,不能满足正反面时,可采用左右对称布局方式.4.1.3 输入路数为单路时,要求熔丝正面为机柜正面.4.2 外形尺寸电源分配柜的外形尺寸取决于通信设备的外形尺寸和输出分路数量,外形尺寸要求见表1.表1 优选外形尺寸4.3 容量4.3.1 直流电压额定值-48V4.3.2 直流电流额定值a) 总电流(A):400﹑500﹑630Ab) 分路电流(A):额定电流400A,分路电流: 16A﹑20A、32A、63A(具体配置详见订单)额定电流500A,分路电流: 16A﹑20A、32A、63A(具体配置详见订单)额定电流630A,分路电流: 16A﹑20A、32A、63A(具体配置详见订单)4.3.3 分路配置表直流分配柜的具体分路数量和容量可根据实际需求进行调整,基本分路配置如表2.注1: 直流分配柜内熔断器底座额定电流要求为160A.注2: 上述分路数量为单侧分路数量,双路输入的直流分配柜,输出分路数为上述分路的2倍.注3:本次列头柜具体配置详见订单.3.4 命名规则输入路数用电类型监控代号设备代号特征代号专业代号专业代号: P----电源(Power)特征代号:D---分配(Distribution)设备代号:F---机柜(Frame)监控代号:A---监控功能A; B---监控功能B输入路数:S---单路; D—双路用电类型:-48V—直流-48V示例: 具有监控功能A,输出直流电压为48V、直流电流为500A的双路输入电源分配柜的型号为:PDF(A)/-48V(D160A)各厂商命名需包含以上内容5 要求5.1 环境条件5.1.1 工作温度: -5℃~40℃5.1.2 相对湿度: ≤90% (25℃±5℃时)5.1.3 海拔高度: ≤1000m注: 海拔高度>1000m时,应按GB/T3859.2-1993 规定降额使用.5.1.4 无剧烈振动和冲击,垂直倾斜度≤5°.5.1.5 工作环境应无导电爆炸尘埃,应无腐蚀金属和破坏绝缘的气体或蒸汽.5.2 输入电源直流电源电压范围: -40V~-57V5.3 直流电压降20℃时,直流供电回路从输入端到各分路输出端之间的电压降在额定电压和额定电流条件下应不大于0.3V.5.4 绝缘电阻各带电回路与地之间(在该回路不直接接地时)的绝缘电阻应不小于10M ,绝缘电阻只作为绝缘强度试验时的参考,不作考核.5.5 绝缘强度带电回家两导体之间及任一导体与机壳(或地)之间,按照其额定绝缘电压分级,应能承受表3和表4所规定的50Hz正弦试验电压1min,不出现击穿或飞弧现象,漏电流不大于10mA.表4 非电连接的两个带电回路之间应能承受的试验电压5.6 外观结构5.6.1 电源分配柜中的结构设计应保证操作和运行安全可靠、维修和检查方便,各电气元件动作时产生的热量、电弧、冲击、振动、磁场或电场不得影响其他电气元件的正常工作.5.6.2 电源分配柜的门应开启灵活,每扇门开启的角度不小于90°.5.6.3 电源分配柜架体顶部和底部应各留有对称的安装固定用螺钉孔四个,应便于安装. 5.6.4 电源分配柜架体结构件外形应平整,所有的焊接处应均匀、牢固、无裂缝、无残渣、无明显变形或烧穿等缺陷.5.6.5 所有黑色金属件均应有可靠的覆盖层,所有紧固处应装有防松动装置.5.6.6 电源分配柜表面应喷涂无眩目反光的覆盖层,颜色均匀,表面整洁美观,无起泡、裂纹或流痕等缺陷.5.6.7 各带电线端头的连接要合理.5.6.8 电源分配柜的主路开关容量应与相应分路开关容量相适应.5.6.9电源分配柜布线合理,并有明显的”危险”字样标志.5.6.10 电源分配柜要求能上、下进出电缆.5.6.11 配电柜主电路接头间的相序和极性排列应符合国家标准GB 4720的有关规定.5.7 爬电距离和电气间隙电源分配柜中各带电回路之间以及带电零部件或接地零部件之间的爬电距离和电气间隙应符合GB/T 4943-2001 的规定,即爬电距离和电气间隙应不小于表5的规定.表5 爬电距离和电气间隙电源分配柜的柜门与机柜内带电零部件或接地零部件之间的电气间隙应大于8cm.5.8温升当电源分配柜通入额定电流时,各电气元件和部件的温升不得超过表6的规定.表6 各电气元件和部件的温升5.9 输入输出分路5.9.1 输入分路5.9.1.1 双路输入分路的任一路容量应满足柜体额定容量要求.5.9.1.2 输入熔丝一般为每路2个,其中1个输入熔丝作为割接预留输入,要求每路2个输入熔丝下端并联后输出.5.9.1.3 双路输入的电源分配柜,其两路对应的主输入母排一般情况下应保持电气隔离,但应预留铜排连接附件,当负载有不同要求时,可灵活安装及拆卸.5.9.2 输出分路5.9.2.1 输出分路的数量和容量的配置应满足相应通信设备的要求.5.9.2.2 输出分路同时使用的负载之和不得超过配电设备的额定容量.5.9.2.3 输出分路应设有保护装置.5.9.2.4 输入输出分路保护装置要求采用熔丝.5.10接地要求5.10.1 直流电源分配柜应具有保护接地装置,保护接地装置与配电柜的金属壳体的接地螺钉间应具有可靠的电气连接,其连接电阻值≤0.1 .5.10.2 配电柜的金属壳体,须焊有不小于M8的铜制接地螺母.配电设备的金属壳体或可能带电的金属件(包括因绝缘损坏可能会带电的金属件)与接地螺钉间应具有可靠的电气连接.5.11 接地装置要求5.11.1 直流电源分配柜保护接地装置要求:a) 保护接地装置采用规格为不小于40×4的铜母排;b) 保护接地装置位于柜体底部;*c) 双路输入直流电源分配柜,保护接地装置可根据要求设置一块或两块,当设置二块时,要求接地铜牌间复接;5.11.2 直流电源分配柜工作接地装置要求:a) 工作接地装置铜母排载流量满足柜体额定电流要求;b) 工作接地装置位于柜体底部;c) 双路输入的直流电源分配柜,工作接地装置应设置二块,要求接地铜排间复接;5.12 颜色标志5.12.1 直流电源分配柜中直流母线色标应符合GB/T 2681-1981的规定.5.12.2 电源分配柜中所用的指示灯和按钮的颜色应符合 GB/T 2682-1981的规定.5.13 监控功能(多功能数显表)5.13.1 直流电源分配柜要求安装多功能数显表,应带标准RS485通信接口.具有测量及显示以下电量参数的功能:输入:电压、电流、功率、电度;输出:电流.5.13.2 多功能数显表应具有以下告警功能:5.13.2.1 直流电源分配柜在输入过压、欠压、熔丝断时应有相应的可闻、可见告警信号.5.13.2.2 应具有重复性告警不阻塞功能,即原已发出的告警信号未消除而人为地关断了告警声信号期间又产生新的告警时,电源分配柜会再次自动地发出声光告警信号.5.13.3 直流配电柜应具有输出分路开断告警功能.5.13.4 遥测与遥信多功能数显表提供的智能接口可向上级监控中心发送告警数据及遥测遥信信息.5.14 可靠性配电柜的可靠性指标,平均无故障工作时间(MTBF)如下:直流电源分配柜平均无故障间隔时间(MTBF)应≥100000h.5.15 安装要求5.15.1 电压二次取样或取辅助电源时要求熔丝保护.5.15.2 铜排纯度要求达到99.9%以上.5.15.3 要求单面左右对称安装.上进上出线.5.15.4 直流分路全部采用断路器,输入熔断器与输出熔断器宜采用汇流排连接,汇流排要求用热缩套管包封.5.15.5 工作地排要求安装于输入熔断器后方,位于机架顶部,并与机架绝缘.工作地排开孔的孔径和数量要求根据所有断路器的容量和数量而定,并留有适当余量.工作地排要求分为两块,两块工作地排间需复接,复接铜排要求可灵活拆卸.5.15.6 保护地排要求安装于机架底部,并与机架外壳连通.保护地排开孔的孔径和数量参照工作地排.当保护地排根据要求配置两块时,两块保护地排间需复接,复接铜牌要求可灵活拆卸.5.15.7 直流电流采样要求采用霍尔元件.5.15.8 输入熔断器大于或等于400A时,要求用NT3规格的底座,大于800A时,要求用NT4规格的底座;输出熔断器大于或等于16A时,要求底座支持大于或等于63A熔断器。

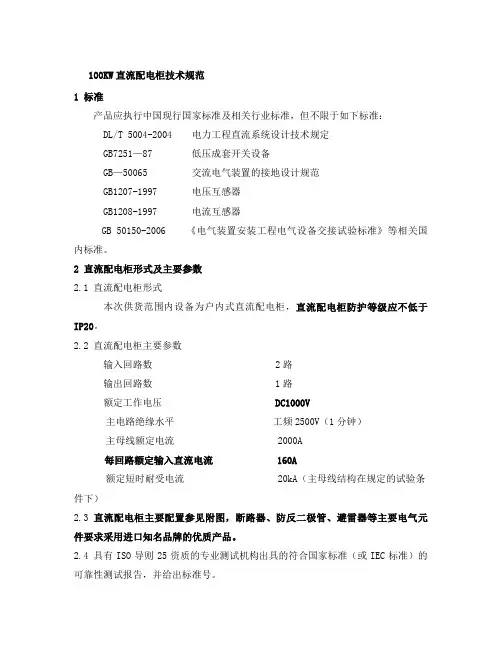

100KW直流配电柜技术规范1 标准产品应执行中国现行国家标准及相关行业标准,但不限于如下标准:DL/T 5004-2004 电力工程直流系统设计技术规定GB7251—87 低压成套开关设备GB—50065 交流电气装置的接地设计规范GB1207-1997 电压互感器GB1208-1997 电流互感器GB 50150-2006《电气装置安装工程电气设备交接试验标准》等相关国内标准。
2 直流配电柜形式及主要参数2.1 直流配电柜形式本次供货范围内设备为户内式直流配电柜,直流配电柜防护等级应不低于IP20。
2.2 直流配电柜主要参数输入回路数 2路输出回路数 1路额定工作电压DC1000V主电路绝缘水平工频2500V(1分钟)主母线额定电流 2000A每回路额定输入直流电流 160A额定短时耐受电流 20kA(主母线结构在规定的试验条件下)2.3直流配电柜主要配置参见附图,断路器、防反二极管、避雷器等主要电气元件要求采用进口知名品牌的优质产品。
2.4 具有ISO导则25资质的专业测试机构出具的符合国家标准(或IEC标准)的可靠性测试报告,并给出标准号。
2.5 通过国内质量认证机构(CGC,CQC)的认证。
质保期不少于3年,使用寿命不低于25年。
3 直流配电柜使用的环境条件(1)工作环境:逆变器室内。
(2)环境温度:户内型为-20℃~+50℃;相对湿度≤95%,无凝露;(3)无剧烈震动冲击, 垂直倾斜度≤5º;4直流配电柜的性能指标4.1输出回路保护元件(直流断路器),在额定工作电压和规定的试验条件下的分断能力不小于直流主母线的额定短时耐受电流20kA。
4.2直流配电柜上应设下列测量回路。
直流母线电压每条输入回路电流5直流配电柜的绝缘耐压性能5.1 绝缘电阻直流配电柜的输入电路对地、输出电路对地以及输入电路与输出电路间的绝缘电阻应不小于1MΩ。
绝缘电阻只作为绝缘强度试验参考。
5.2 绝缘强度配电柜的输入电路对地、输出电路对地以及输入电路与输出电路间应能承受50Hz、2500V的正弦交流电压1min,且不击穿、不飞弧,漏电电流<20mA 。
双电源切换开关技术协议共18页第1页大唐鲁北发电有限责任公司双电源切换开关技术协议大唐鲁北发电有限责任公司2016年9月双电源切换开关技术协议共18页第2页目录1、总则 (3)2.清单目录(表1) (4)3.设备详情 (4)4.质保期 .................................................................................................................. 错误!未定义书签。
5.售后服务 .............................................................................................................. 错误!未定义书签。
6.其它...................................................................................................................... 错误!未定义书签。
双电源切换开关技术协议共18页第3页1.总则1.1大唐鲁北发电有限责任公司(以下简称甲方)向(以下简称乙方),采购(表1)物资,双方经过充分技术协商,达成本技术协议所有条款。
1.2本协议是根据甲方际情况,由甲、乙两方协商制订的,本标段采购物资以本协议规定的条款为准。
1.3本技术协议为商务合同附件,与商务合同有同等的法律效力,与商务合同同时起止。
1.4技术协议的适用于甲方罗茨鼓风机定货、验收及保修,包括设备主机及其附件的功能设计、结构、性能、调试、服务等方面的技术要求。
1.5本技术协议提出的最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条件。
乙方应保证提供符合本技术协议和相关国家标准的优质产品。
直流配电柜技术规范标准化文件发布号:(9312-EUATWW-MWUB-WUNN-INNUL-DQQTY-500KW直流配电柜技术规范1 标准产品应执行中国现行国家标准及相关行业标准,但不限于如下标准:DL/T 5004-2004 电力工程直流系统设计技术规定GB7251—87 低压成套开关设备GB—50065 交流电气装置的接地设计规范GB1207-1997 电压互感器GB1208-1997 电流互感器GB 50150-2006 《电气装置安装工程电气设备交接试验标准》等相关国内标准。
2 直流配电柜形式及主要参数直流配电柜形式本次供货范围内设备为户内式直流配电柜,直流配电柜防护等级应不低于IP21。
直流配电柜主要参数输入回路数 12路输出回路数 1路额定工作电压 DC1000V主电路绝缘水平 50Hz 2200/ac(1min)主母线额定电流 1100A每回路额定输入直流电流 93A额定短时耐受电流 25kA(主母线结构在规定的试验条件下)直流配电柜主要配置参见附图,断路器、防反二极管、避雷器等主要电气元件要求采用进口知名品牌的优质产品。
具有ISO导则25资质的专业测试机构出具的符合国家标准(或IEC标准)的可靠性测试报告,并给出标准号。
通过国内质量认证机构(CGC,CQC)的认证。
质保期不少于3年,使用寿命不低于25年。
3 直流配电柜使用的环境条件(1)工作环境:逆变器室内。
(2)环境温度:户内型为-20℃~+50℃;相对湿度≤95%,无凝露;(3)无剧烈震动冲击, 垂直倾斜度≤5º;4 直流配电柜的性能指标输出回路保护元件(直流断路器),在额定工作电压和规定的试验条件下的分断能力不小于直流主母线的额定短时耐受电流25kA。
直流配电柜上应设下列测量回路。
直流母线电压每条输入回路电流5 直流配电柜的绝缘耐压性能绝缘电阻直流配电柜的输入电路对地、输出电路对地以及输入电路与输出电路间的绝缘电阻应不小于10MΩ。
双电源技术要求资料双电源技术是指在电力供应系统中采用两个独立的电源来提供电力,以确保系统的可靠性和稳定性。
这种技术被广泛应用于各种关键设备和系统,如数据中心、医疗设备、通信基站等,以防止单一电源故障导致的停电或者设备损坏。
一、双电源技术的基本原理双电源技术的基本原理是通过两个独立的电源同时供电,当一个电源发生故障时,另一个电源可以即将接管供电,从而保证系统的连续供电。
这两个电源可以是两个独立的电网,也可以是一个电网和一个备用电源(如发机电组)。
二、双电源技术的要求1. 电源的独立性:双电源应具有彻底独立的供电系统,互不干扰。
例如,两个电源应分别接入不同的电网或者备用电源系统。
2. 自动切换功能:当一个电源发生故障时,系统应能够自动切换到另一个电源,以确保供电的连续性。
切换时间应尽可能短,普通要求在几毫秒到几秒之间。
3. 系统可靠性:双电源系统应具有高可靠性,能够在电源故障时自动切换,并保证供电的稳定性和可靠性。
系统应具有故障检测和故障报警功能,能够及时发现和排除故障。
4. 配电系统的合理设计:双电源系统的配电系统应合理设计,以确保电力能够平衡地分配到各个负载上。
配电系统应具有过载保护、短路保护等功能,以防止电力设备损坏。
5. 电源的可靠性和稳定性:双电源应具有高可靠性和稳定性,能够在长期运行中保持供电的稳定性。
电源应具有过压保护、欠压保护、过流保护等功能,以防止电力设备受损。
6. 电源的节能性:双电源应具有较高的能效,能够在供电负荷较小时自动调整功率,以节约能源和降低运行成本。
三、双电源技术的应用双电源技术被广泛应用于各种关键设备和系统,以确保其可靠性和稳定性。
以下是几个常见的应用场景:1. 数据中心:数据中心是存储和处理大量数据的关键设备,对电力供应的可靠性要求非常高。
采用双电源技术可以确保数据中心的连续供电,防止数据丢失和业务中断。
2. 医疗设备:医疗设备对电力供应的稳定性和可靠性要求极高,一旦停电可能导致患者生命危(wei)险。

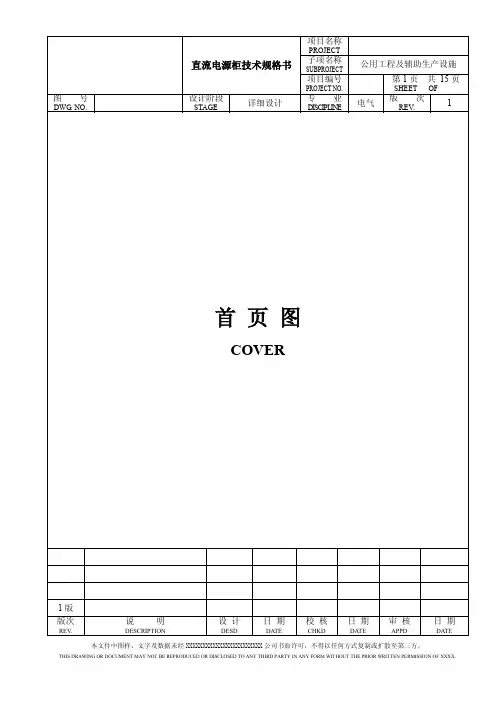

直流柜技术规范书2022 年9 月直流柜技术规范书1.1 电站工程概况 (3)1.2 电站环境条件 (3)1.3 供货范围 (3)1.4 标准和规程 (4)1.5 材料、工厂涂漆和保护涂层 (5)1.6 铭牌与标志 (5)1.7 工厂组装、试验见证 (6)2.1 直流柜总体要求 (7)2.2 表1 参数表 (7)2.3 直流柜测量仪表 (9)2.4 二次接线要求 (9)2.5 直流开关柜技术性能要求 (9)直流柜技术规范书1.1.1 项目名称: 1.1.2 工程地址:1.1.3 运输方式:公路或者铁路1.2.1 环境条件(见表 1)表 1 环境条件参数表(2)备品备件备品备件与原附件应具有相同的材料和质量,可以互换,并经过与原附件同样供货范围(1)供货设备台数、型号及用途见表1-1表 1-1 供货设备数量基本型式 进线为断 路器 200A ,8 路 出线为铜 排(不小于 1250 A)备注每 1MWp 对应 2 台直流柜,断 路器品牌为国 内外知名品牌 (选用直流专 用断路器)直流汇流柜设备名称 回路电流 500kW单位 编号数量台1海拔高度不超过(m )环境温度和冷却介质温度(℃) 耐地震能力年平均风速(m/s ) 相对湿度(年累计) (%)年日照辐射量(kWh/㎡) 覆冰厚度(mm ) 污秽等级 最高气温 最低气温 最热年平均温度直流柜技术规范书的工厂检查和试验。
备品备件应包括必需的安装材料。
备品备件应按要求进行处理 和保护,以保证长期贮存不坏。
备品备件包装箱应有清晰的标记。
厂家应提供备品 备件的技术参数和使用说明书等资料且将备品备件填入附表 1-2。
专用工器具是为便于直流柜及其附属设备安装、搬运、运行、维修所必需的。
投标人应提供专用工器具的技术参数和使用说明书等资料且将专用工器具填入附表 1-3。
1.4.1 本设备应首先采用中华人民共和国国家标准及部颁标准和行业标准, 在国 内标准不完善的情况下,可采用相应的国际标准(如 IEC 、IEEE 等)中最适宜的条款 部份或者双方认定的其他国家标准。

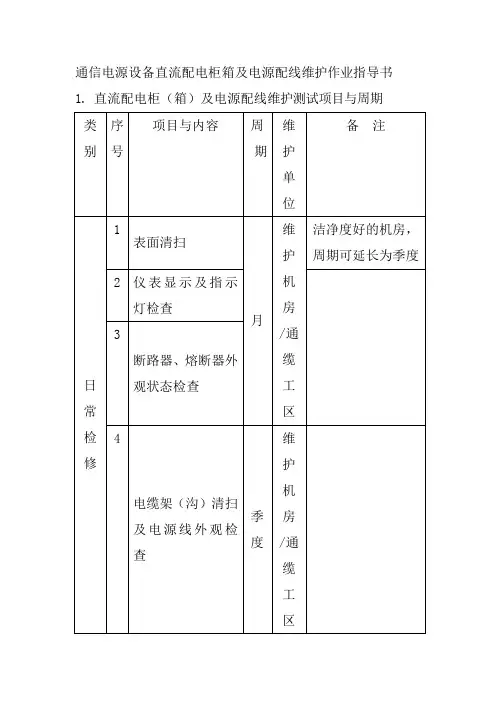

通信电源设备直流配电柜箱及电源配线维护作业指导书1. 直流配电柜(箱)及电源配线维护测试项目与周期2. 直流配电柜(箱)及电源配线维护作业程序及标准设备描述直流配电柜(箱)是直流设备供电的分配设备,可实现对电压、电流、开关、断路器状态的监测和显示,具有输出过电压、输出欠电压、输出熔断器(断路器)熔断(跳闸)声光报警功能。
设备写真工具仪表工具:毛刷、清洁工具、尼龙绑扎带、绝缘胶布、手风器、组合工具等;仪表:数字万用表、地线测试仪、数字钳形电流表、兆欧表等。
安全操作事项1.作业前与网管(调度)联系,同意后方可进行,不得超范围作业。
2.作业人员在作业期间需穿绝缘鞋,脚下垫绝缘垫,严禁身体各部触碰机柜内裸露带电部分,确保作业人员人身安全。
3.各种工器具裸露金属部位做绝缘处理,拆装馈线裸露金属部位应做绝缘处理。
4.作业人员严禁佩戴戒指、手表等金属饰品。
5.检修作业时,不得将异物坠入设备机架内部。
6.万用表测量时精度应不低于0.5级或四位半数字表。
3、直流配电柜(箱)及电源配线日常维护(DWBZ/TZ.5.1) 周期维护项目标准及要求月表面清扫(1)检查柜门开闭良好。
(2)清理检查机柜,无异物。
(3)设备表面清扫作业使用毛刷按照“由上而下”顺序进行。
仪表显示及指示灯检查观察仪表显示及指示灯状态,发现问题及时克服断路器、熔断器外观状态检查观察断路器、熔断器外观状态吗,发现变色,损坏的要及时更换季度电缆架(沟)清扫认真清扫,发现电源线有异状要查及电源线外观检查清原因,不合格的要及时更换4、直流配电柜(箱)及电源配线日常维护作业流程检修前准备:1、工具、材料、仪表2、登记、联系月表季表表面清扫仪表显示及指示灯检查断路器、熔断器外观状态检查电缆架(沟)清扫及电源线外观检查5、直流配电柜(箱)及电源配线集中检修(DWBZ/TZ.5.2) 周期维护项目标准及要求半年各连接处强度检查、配线整理、标签核对检查(1)配线应整齐、牢固,必须绝缘良好,无发热、松动或绝缘护套损伤等情况。
配电箱技术要求资料配电箱是城市及工业用电系统中重要的电力配送设备,承担了电能的输入、输出和分配等功能。
其技术要求对于系统的正常运行和人员的安全具有重要的影响。
下面将就配电箱技术要求进行详细的分析和介绍。
一、结构设计方面的技术要求:1.配电箱应具备强度合理、紧凑的结构设计,以保证设备的稳定性和耐久性。
2.配电箱的内部结构设计应合理,以方便设备的互联互通和检修维护。
3.配电箱应具备防护等级符合要求,并能有效防护对设备的外界物理和环境的侵害。
二、电器元件方面的技术要求:1.配电箱内应选用符合国家标准和行业标准的电器元件,如接触器、熔断器、电路断路器等。
2.电器元件的选用应考虑到设备的可靠性、安全性和工作效率,同时要符合系统的电气参数要求。
3.配电箱内的电器元件应有完善的继电保护功能,能够有效地保护电力设备和负载。
三、安全性能方面的技术要求:1.配电箱应采用符合国家标准和行业标准的防火材料,以保证设备在发生火灾时能够起到阻燃、防火的作用。
2.配电箱应具备过电流、过载、短路等故障的及时检测和保护功能,以保证系统的安全运行。
3.配电箱应具备漏电保护装置,能够对漏电故障进行及时检测和切断电源。
四、可靠性方面的技术要求:1.配电箱内的电器元件应具备高可靠性,能够稳定地工作在设计参数范围内,不易出现故障。
2.配电箱应具备可靠的电力输入和输出功能,以保证电能的有效分配和供应。
3.配电箱应具备抗干扰和抗干扰能力,能够稳定工作在恶劣的环境条件下。
五、可操作性方面的技术要求:1.配电箱的各种控制和操作装置应易于操作和维护,具备良好的人机界面设计。
2.配电箱应具备较强的自诊断和自动化功能,能够对异常情况进行及时判断和处理。
3.配电箱内的电器元件应有清晰的标识和配线图,以方便工作人员进行操作和维护。
综上所述,配电箱作为电力系统中重要的配电设备,其技术要求十分重要。
对于保障系统的正常运行和人员的安全具有重要的保障作用。
在结构设计、电器元件、安全性能、可靠性和可操作性方面的技术要求都需要满足国家标准和行业标准,以确保设备的稳定性、安全性和可靠性。
双电源切换箱技术规范双电源切换箱技术规范一、总则1. 技术要求1.1 设备制造应遵循的规范和标准:GB4728.1~13 电气图用图形符号GB7251 低压成套开关设备1.2 设备的环境运行条件1.2.1 安装地点:室内1.2.2 海拔高度:不低于1000 米1.2.3 地震烈度:8 度4 污秽等级:Ⅲ级1.3 气象条件:最高温度:40℃最低温度:-20 ℃温差:15K环境相对湿度:日相对湿度平均值不大于95%;月平均相对湿度不大于90% 1.4 技术参数:1.4.1 设备名称:低压双电源切换箱1.4.2 设备型号:XLS1.4.3 额定工作电压:AC380V1.4.4 额定绝缘电压:AC400V1.4.9 技术条件低压双电源切换箱按系统电压低于1kV 并应按IEC60439-1,IEC60227 的要求进行设计。
双电源切换开关最大额定电流400 安培,在双电源(常用电源、备用电源)均正常的情况下,优先由常用电源供电。
1.4.10 一次元件配置原则(按招标图纸规定的型号及技术要求配置)1.4.11 二次元件配置原则(根据保护控制、计量要求及结构尺寸进行配置)1.4.12 设备为挂墙安装式结构。
二、柜架和外壳结构件采用优质冷轧钢板,应有足够的强度和刚度,应能承受所安装元件及短路时所产生的动、热稳定。
同时不因成套设备的吊装、运输等情况而影响设备的性能。
1.额定电压:0.4KV2.工频耐压:2.5KV/min3.额定频率:50Hz4.主母线额定电流:500A5.额定热稳定电流:30KA6.柜内带电部分相对相、相对地的空气间隙:≥20mm7.防护等级:IP308.外型尺寸:900×350×1100(回路电流400A)三、断路器技术参数1.断路器类型:塑壳断路器选用国内品牌2.额定电压:0.4KV3.额定电流:400A 及以下4.额定频率:50Hz5.额定断路开断电流:50KA6.绝缘特性:工频耐压水平:相对地、2KV /min ;四、母线的要求:双电源切换箱的分支母线采用高电导率铜排连续焊接和螺栓连接;母线的搭接及其紧固件的选用符合GBJ149-90 的要求;分支母线截面满足载流量的要求;母排的相色、排列顺序符合要求。
