几种简单的交 直流单电源转直流双电源电路

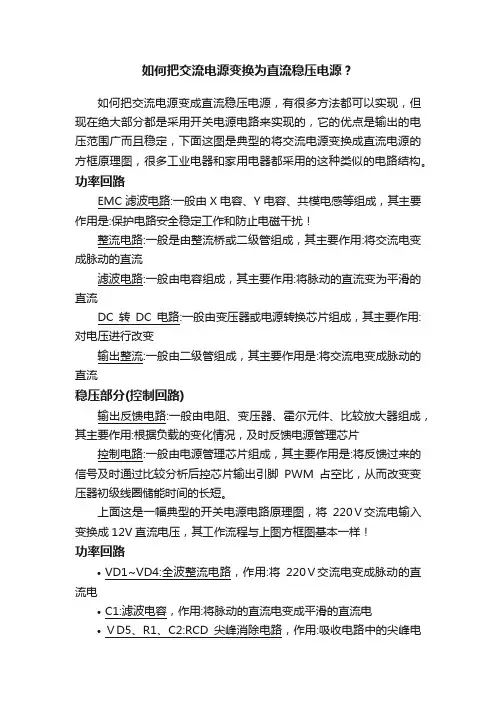

如何把交流电源变换为直流稳压电源？如何把交流电源变成直流稳压电源，有很多方法都可以实现，但现在绝大部分都是采用开关电源电路来实现的，它的优点是输出的电压范围广而且稳定，下面这图是典型的将交流电源变换成直流电源的方框原理图，很多工业电器和家用电器都采用的这种类似的电路结构。

功率回路EMC滤波电路:一般由X电容、Y电容、共模电感等组成，其主要作用是:保护电路安全稳定工作和防止电磁干扰！整流电路:一般是由整流桥或二级管组成，其主要作用:将交流电变成脉动的直流滤波电路:一般由电容组成，其主要作用:将脉动的直流变为平滑的直流DC转DC电路:一般由变压器或电源转换芯片组成，其主要作用:对电压进行改变输出整流:一般由二级管组成，其主要作用是:将交流电变成脉动的直流稳压部分(控制回路)输出反馈电路:一般由电阻、变压器、霍尔元件、比较放大器组成，其主要作用:根据负载的变化情况，及时反馈电源管理芯片控制电路:一般由电源管理芯片组成，其主要作用是:将反馈过来的信号及时通过比较分析后控芯片输出引脚PWM占空比，从而改变变压器初级线圈储能时间的长短。

上面这是一幅典型的开关电源电路原理图，将220Ⅴ交流电输入变换成12V直流电压，其工作流程与上图方框图基本一样！功率回路•VD1~VD4:全波整流电路，作用:将220Ⅴ交流电变成脉动的直流电•C1:滤波电容，作用:将脉动的直流电变成平滑的直流电•ⅤD5、R1、C2:RCD尖峰消除电路，作用:吸收电路中的尖峰电压•T变压器的N1:变压器初级线圈，作用:将电源部分能量储存起来•T变压器的N2:变压器次级线圈，作用:给负载供电•VD6:整流二级管，作用:将取样的交流电压进行半波整流•L、C4、C5:π型滤波器，作用:滤除高频杂波，同时将脉动直流变为平滑直流•ⅤD7:整流二级管，作用:将输出的交流电整形•R3:负载电阻，作用:避免芯片IC停止振荡稳压部分(控制回路)•T变压器的N3:变压器取样线圈，作用:对负载的电压进行取样•R2:限流电阻，作用:将整流后的直流电压限流后输入电源管理芯片•C3:滤波电容，作用:滤除高频杂波•IC:电源管理芯片，作用:通过与取样电路芯片比较后，改变PWM输出波形，从而稳定输出的电压上图也是一个将220Ⅴ交流电源变换成12V直流电源的电路图，但这个没有反馈控制部分，不能输出稳定的直流电源，负载过大时，输出电压会下降，在这个电路中其R5C3为RC振荡电路，其振荡频率为30~45KHZ，通过改变RC的振荡频率，从而改变初级线圈储能的大小！总结:将交流电变成直流稳压电源方法很多，现在市场上主要就是采用开关电源电路，包括家用电器、工业电器上面也用得比较多，其工作原理都跟上面方框图内差不了太多！。

如何利用单电源转双电源原理实现电力供应的稳定性提升目录： 1. 引言 2. 单电源转双电源原理的基本概念 3. 单电源转双电源原理的工作原理 4. 单电源转双电源的应用 5. 单电源转双电源的优势与挑战 6. 总结与展望1. 引言随着电力需求的不断增长，电力系统的稳定性至关重要。

在传统的电力供应系统中，单一电源供电常常存在着容易中断和不稳定的问题。

为了提高电力供应的可靠性和稳定性，单电源转双电源原理应运而生。

本文将探讨单电源转双电源原理的基本概念、工作原理及其应用，并阐述其优势和挑战。

2. 单电源转双电源原理的基本概念单电源转双电源原理是一种电力供应系统的设计思路，通过将原本的单一电源转换为双电源，以实现电力供应的冗余和可靠性。

它基于的核心概念是在电力供应系统中引入备用电源，通过备用电源的自动切换，实现对主电源故障的快速响应。

单电源转双电源原理强调了备用电源的可用性和无缝切换的能力，以确保电力供应的连续性和稳定性。

3. 单电源转双电源原理的工作原理单电源转双电源原理的实现依赖于智能电力控制器和备用电源的配合工作。

智能电力控制器通过监测主电源的状态，一旦检测到主电源故障，将迅速切换至备用电源。

备用电源可以是电池组、发电机组或其他电源。

在主电源故障时，备用电源将接管供电任务，以保持电力供应的连续性。

为了确保切换的平稳和迅速，单电源转双电源原理中的智能电力控制器通常会采用微处理器控制和逆变器技术。

微处理器控制可以监测电力系统的各项参数，判断主电源状态并发出切换指令。

逆变器技术可以将备用电源的直流电能转换为交流电能，以供应给负载设备。

通过这种智能控制和逆变器技术的结合，单电源转双电源系统能够实现毫秒级的切换时间，几乎无感知地过渡到备用电源，确保了电力供应的连续性和质量。

4. 单电源转双电源的应用单电源转双电源原理在电力系统的各个领域都有广泛的应用。

在电信行业，为了确保通信设备的连续工作，经常采用单电源转双电源系统。

单电源变双电源电路（1）附图电路中，时基电路555接成无稳态电路，3脚输出频率为20KHz、占空比为1：1的方波。

3脚为高电平时，C4被充电；低电平时，C3被充电。

由于VD1、VD2的存在，C3、C4在电路中只充电不放电，充电最大值为EC，将B端接地，在A、C两端就得到+/-EC的双电源。

本电路输出电流超过50mA。

下面再介绍几种单电源变双电源电路图1是最简单转换电路。

其缺点是R1、R2选择的阻值小时，电路自身消耗功率大：阻值较大时带负载能力又太弱。

这种电路实用性不强。

将图1中两个电阻换为两个大电容就成了图2所示的电路。

这种电路功耗降为零，适用于正负电源的负载相等或近似相等的情况。

图3电路是在图l基础上增加两个三极管，加强了电路的带负载能力，其输出电流的大小取决于BG1和BG2的最大集电极电流ICM。

通过反馈回路可使两路负载不相同时也能保持正负电源基本对称。

例如由负载不等引起Ub下降时，由于Ua不变(R1，R2分压供给一恒定Ua)，使BGl导通，BG2截止，使 RL2流过一部分BGl的电流，进而导致Ub上升。

当RL1、RL2相等时BG1、BG2均处于截止状态。

R1和R2可取得较大。

图4的电路又对图3电路进行了改进。

增加的两个偏置二极管使二个三极管偏离了死区，加强了反馈作用，使得双电源有较好的对称性和稳定性。

D1、D2也可用几十至几百欧的电阻代替。

图5的电路比图4的电路有更好的对称性与稳定性。

它用一个稳压管和一个三极管代换了图4中的R2，使反馈作用进一步加强。

图6电路中，将运放接成电压跟随器，输出电流取决于运放的负载能力。

如需较大的输出功率，可采用开环增益提高的功放集成块，例如TDA2030等。

这种电路简单，但性能较前面电路都好。

单电源转换正负电源电路（2）一般音响电器工作时，需要提供正负电源。

但在汽车、轮船、火车等运载工具上只能用蓄电池供电，这里介绍一款电源电路，希望对大家有所帮助。

该电源电路由震荡器、反相器、推动器和整流及滤波器等部分组成，电路工作原理如图所示震荡器这是一款典型的由CMOS门电路（CD4069）构成震荡器。

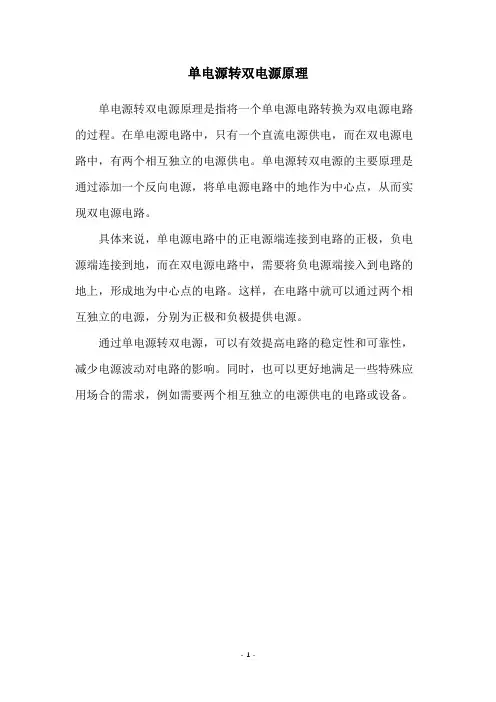

单电源转双电源原理
单电源转双电源原理是指将一个单电源电路转换为双电源电路的过程。

在单电源电路中，只有一个直流电源供电，而在双电源电路中，有两个相互独立的电源供电。

单电源转双电源的主要原理是通过添加一个反向电源，将单电源电路中的地作为中心点，从而实现双电源电路。

具体来说，单电源电路中的正电源端连接到电路的正极，负电源端连接到地，而在双电源电路中，需要将负电源端接入到电路的地上，形成地为中心点的电路。

这样，在电路中就可以通过两个相互独立的电源，分别为正极和负极提供电源。

通过单电源转双电源，可以有效提高电路的稳定性和可靠性，减少电源波动对电路的影响。

同时，也可以更好地满足一些特殊应用场合的需求，例如需要两个相互独立的电源供电的电路或设备。

- 1 -。

交流转直流电路图大全（逆变电源/升压电源/交流直流转换器）交流转直流电路图（一）交流变直流的电路是将正弦渡交流电变成直流的电路，如果输入的信号不是正弦波，而是三角波或是失真比较大的正弦波，平均值与有效值的关系就为1.11倍，因而测量误差就会比较大，这种情况不用平均值，而是直接换算成能求得交流的有效值再转换成直流，圈所示为交流有效值与直流的转换电路，它主要用于信号测量的设备中。

逆变电源把直流电逆变成交流电的电路称为逆变电路。

在特定场合下，同一套晶闸管变流电路既可作整流，又能作逆变。

如下图所示：高电压升压电源电路：交流220V转直流600V开关电源电路规格：开关频率：70~100kHz的设计指南：DCM的模式下，输出功率为200瓦输入有效值电流的劣化状况连续电流模式计算公式为：如果最佳操作占空比设定为D = 0.35 ，然后输入峰值电流因此，电压检测电压等级限制从FAN7554数据是1.5V220V转正负5V电源电路图正负5V电源电路图78和79系列分别是正电压和负电压串联稳压集成电路，体积小、集成度高、线性调整率和负载调整率高，在线性电源时代占领了很大市场。

LM7805为固定+5V输出稳压集成电路（采取特殊方法也可使输出高于5V），最大输出电流为1A，标准封装形式有TO-220、TO-263。

78和79系列集成电路应用相对固定，电路形式简单，只是正负直流电压输出时应注意变压器最小输出功率和最小输出电压，如图1所示。

根据能量守恒原则，在理想状态下电源输入输出功率相等。

在实际中，考虑铜损和其他元器件的损耗，电源的输出功率小于输入功率。

78系列和79系列稳压前后直流电压差为2～3V。

由于为正负双电源输出，稳压前后直流电压差应为5～6V。

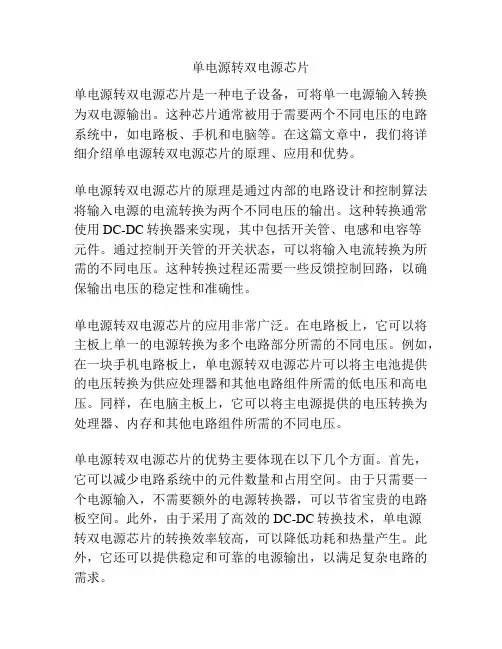

单电源转双电源芯片单电源转双电源芯片是一种电子设备，可将单一电源输入转换为双电源输出。

这种芯片通常被用于需要两个不同电压的电路系统中，如电路板、手机和电脑等。

在这篇文章中，我们将详细介绍单电源转双电源芯片的原理、应用和优势。

单电源转双电源芯片的原理是通过内部的电路设计和控制算法将输入电源的电流转换为两个不同电压的输出。

这种转换通常使用DC-DC转换器来实现，其中包括开关管、电感和电容等元件。

通过控制开关管的开关状态，可以将输入电流转换为所需的不同电压。

这种转换过程还需要一些反馈控制回路，以确保输出电压的稳定性和准确性。

单电源转双电源芯片的应用非常广泛。

在电路板上，它可以将主板上单一的电源转换为多个电路部分所需的不同电压。

例如，在一块手机电路板上，单电源转双电源芯片可以将主电池提供的电压转换为供应处理器和其他电路组件所需的低电压和高电压。

同样，在电脑主板上，它可以将主电源提供的电压转换为处理器、内存和其他电路组件所需的不同电压。

单电源转双电源芯片的优势主要体现在以下几个方面。

首先，它可以减少电路系统中的元件数量和占用空间。

由于只需要一个电源输入，不需要额外的电源转换器，可以节省宝贵的电路板空间。

此外，由于采用了高效的DC-DC转换技术，单电源转双电源芯片的转换效率较高，可以降低功耗和热量产生。

此外，它还可以提供稳定和可靠的电源输出，以满足复杂电路的需求。

总之，单电源转双电源芯片是一种非常重要的电子设备，广泛应用于各种电路系统中。

它通过将单一电源转换为多个不同电压输出，为电路板、手机、电脑等电子设备提供可靠和稳定的电源。

它的出现极大地提高了电子设备的高效性、可靠性和节能性。

在未来的发展中，相信单电源转双电源芯片将会越来越普及，并在各个领域发挥更大的作用。

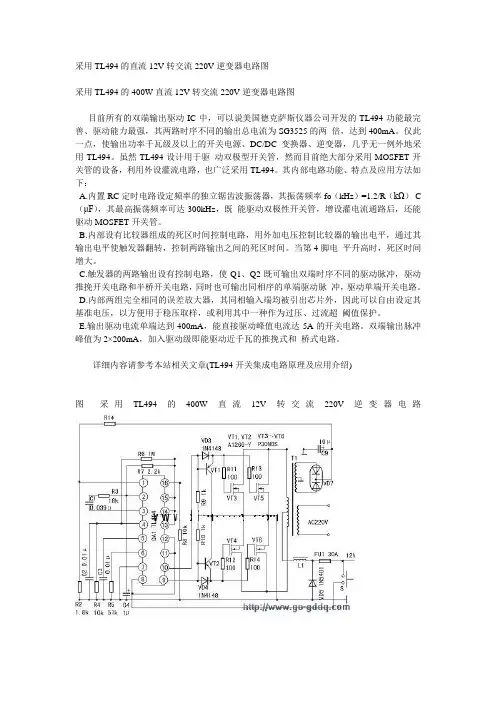

采用TL494的直流12V转交流220V逆变器电路图采用TL494的400W直流12V转交流220V逆变器电路图目前所有的双端输出驱动IC中，可以说美国德克萨斯仪器公司开发的TL494功能最完善、驱动能力最强，其两路时序不同的输出总电流为SG3525的两倍，达到400mA。

仅此一点，使输出功率千瓦级及以上的开关电源、DC/DC变换器、逆变器，几乎无一例外地采用TL494。

虽然TL494设计用于驱动双极型开关管，然而目前绝大部分采用MOSFET开关管的设备，利用外设灌流电路，也广泛采用TL494。

其内部电路功能、特点及应用方法如下：A.内置RC定时电路设定频率的独立锯齿波振荡器，其振荡频率fo（kHz）=1.2/R（kΩ）·C （μF），其最高振荡频率可达300kHz，既能驱动双极性开关管，增设灌电流通路后，还能驱动MOSFET开关管。

B.内部设有比较器组成的死区时间控制电路，用外加电压控制比较器的输出电平，通过其输出电平使触发器翻转，控制两路输出之间的死区时间。

当第4脚电平升高时，死区时间增大。

C.触发器的两路输出设有控制电路，使Q1、Q2既可输出双端时序不同的驱动脉冲，驱动推挽开关电路和半桥开关电路，同时也可输出同相序的单端驱动脉冲，驱动单端开关电路。

D.内部两组完全相同的误差放大器，其同相输入端均被引出芯片外，因此可以自由设定其基准电压，以方便用于稳压取样，或利用其中一种作为过压、过流超阈值保护。

E.输出驱动电流单端达到400mA，能直接驱动峰值电流达5A的开关电路。

双端输出脉冲峰值为2×200mA，加入驱动级即能驱动近千瓦的推挽式和桥式电路。

详细内容请参考本站相关文章(TL494开关集成电路原理及应用介绍)图采用TL494的400W直流12V转交流220V逆变器电路TL494的各脚功能及参数如下：第1、16脚为误差放大器A1、A2的同相输入端。

最高输入电压不超过VCC+0.3V。

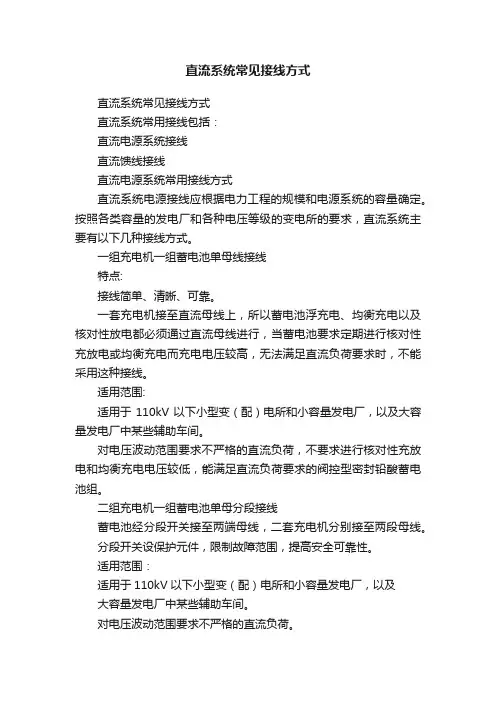

直流系统常见接线方式直流系统常见接线方式直流系统常用接线包括：直流电源系统接线直流馈线接线直流电源系统常用接线方式直流系统电源接线应根据电力工程的规模和电源系统的容量确定。

按照各类容量的发电厂和各种电压等级的变电所的要求，直流系统主要有以下几种接线方式。

一组充电机一组蓄电池单母线接线特点:接线简单、清晰、可靠。

一套充电机接至直流母线上，所以蓄电池浮充电、均衡充电以及核对性放电都必须通过直流母线进行，当蓄电池要求定期进行核对性充放电或均衡充电而充电电压较高，无法满足直流负荷要求时，不能采用这种接线。

适用范围:适用于110kV以下小型变（配）电所和小容量发电厂，以及大容量发电厂中某些辅助车间。

对电压波动范围要求不严格的直流负荷，不要求进行核对性充放电和均衡充电电压较低，能满足直流负荷要求的阀控型密封铅酸蓄电池组。

二组充电机一组蓄电池单母分段接线蓄电池经分段开关接至两端母线，二套充电机分别接至两段母线。

分段开关设保护元件，限制故障范围，提高安全可靠性。

适用范围：适用于110kV以下小型变（配）电所和小容量发电厂，以及大容量发电厂中某些辅助车间。

对电压波动范围要求不严格的直流负荷。

不要求进行核对性充放电和均衡充电电压较低的蓄电池，如阀控型密封铅酸蓄电池组。

二组充电机二组蓄电池双母接线整个系统由二套单电源配置和单母线接线组成，两段母线间设分段隔离开关，正常两套电源各自独立运行，安全可靠性高。

与一组电池配置不同，充电装置采用浮充、均充以及核对性充放电的双向接线，运行灵活性高。

适用范围：适用于500kV以下大、中型变电所和大、中型容量发电厂。

负荷对直流母线电压的要求和对运行方式的要求不受限制。

三组充电机二组蓄电池双母接线特点:备用充电机采用均充、浮充兼备的接线，运行方式灵活，可靠性高。

正常运行时充电装置与蓄电池在母线并联运行，直流母线电源切换时不停电，提高了直流母线供电的可靠性适用范围:适用于500kV大型变电所和大容量发电厂。

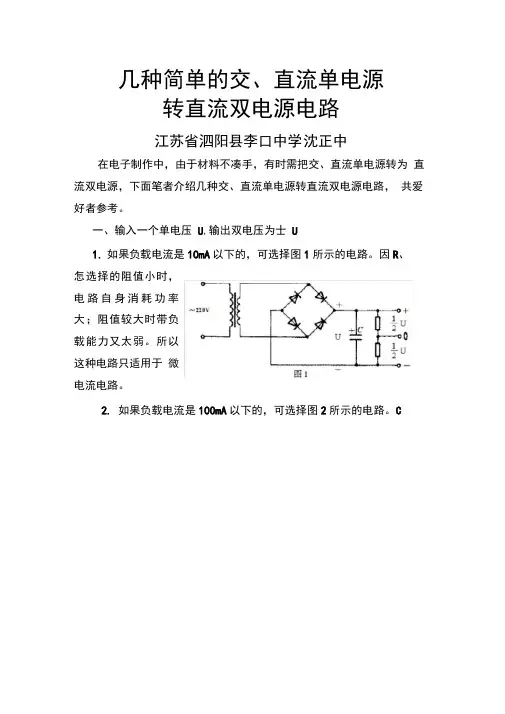

几种简单的交、直流单电源转直流双电源电路江苏省泗阳县李口中学沈正中在电子制作中，由于材料不凑手，有时需把交、直流单电源转为直流双电源，下面笔者介绍几种交、直流单电源转直流双电源电路，共爱好者参考。

一、输入一个单电压U,输出双电压为士U1.如果负载电流是10mA以下的，可选择图1所示的电路。

因R、怎选择的阻值小时，电路自身消耗功率大；阻值较大时带负载能力又太弱。

所以这种电路只适用于微电流电路。

2.如果负载电流是100mA以下的，可选择图2所示的电路。

C=C2,均在1000以上。

也可选择图3、图4所示的电路。

—：3QVR247D QSoOqf/afiV *^11V----------------+=C 1 aaoQuf/sfjv ------- + RI2k 6-1ZV12—2JV3T c ----------------------------------- r +[p C2 1^oout/asvb= ----------- -■1 RZ鼎6^12Vr----------- ^4 一3.如果负载电流是100mA以上的，可选择图5、图6、图7等所示的电路。

T3图土亠uuUUu u3@9图 10二、输入两个单电压 U ,输出双电压为士 U10所示的双电源。

LM4585-15V4.如果有两只输出电压相同的交流或直流电源，可选择图8所示的电路。

也可选用两只相同的单12V2A 的监控电源（每只价格9元）,可制成双12V2A 电源，如图9所示。

或用两只相同的蓄电池做成图 22 017O"-------------220V10-30 v220V蓄电池 喬电也3r>1DK 2■+ J410K。
