有限自动机实例

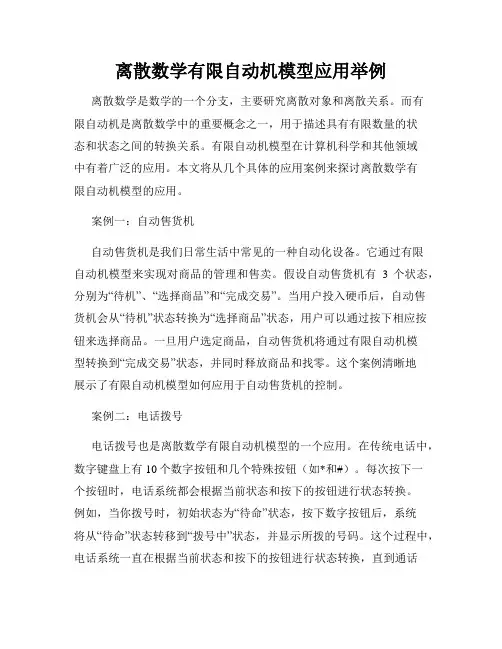

离散数学有限自动机模型应用举例离散数学是数学的一个分支，主要研究离散对象和离散关系。

而有限自动机是离散数学中的重要概念之一，用于描述具有有限数量的状态和状态之间的转换关系。

有限自动机模型在计算机科学和其他领域中有着广泛的应用。

本文将从几个具体的应用案例来探讨离散数学有限自动机模型的应用。

案例一：自动售货机自动售货机是我们日常生活中常见的一种自动化设备。

它通过有限自动机模型来实现对商品的管理和售卖。

假设自动售货机有3个状态，分别为“待机”、“选择商品”和“完成交易”。

当用户投入硬币后，自动售货机会从“待机”状态转换为“选择商品”状态，用户可以通过按下相应按钮来选择商品。

一旦用户选定商品，自动售货机将通过有限自动机模型转换到“完成交易”状态，并同时释放商品和找零。

这个案例清晰地展示了有限自动机模型如何应用于自动售货机的控制。

案例二：电话拨号电话拨号也是离散数学有限自动机模型的一个应用。

在传统电话中，数字键盘上有10个数字按钮和几个特殊按钮（如*和#）。

每次按下一个按钮时，电话系统都会根据当前状态和按下的按钮进行状态转换。

例如，当你拨号时，初始状态为“待命”状态，按下数字按钮后，系统将从“待命”状态转移到“拨号中”状态，并显示所拨的号码。

这个过程中，电话系统一直在根据当前状态和按下的按钮进行状态转换，直到通话结束。

这种电话系统的设计正是基于离散数学有限自动机模型，它能够准确地响应用户的操作。

案例三：词法分析器在计算机科学中，词法分析器是编译器的一个基本组成部分，用于将源代码分解为有意义的元素（如标识符、关键字和运算符）。

离散数学有限自动机模型可以用来构建词法分析器。

通过使用有限自动机，可以将源代码作为输入，并根据代码的语法规则将其分解为不同的词法单元。

例如，当遇到空格时，词法分析器将从初始状态转换到“空格”状态，并且继续分析后续字符。

同样地，当遇到标识符或关键字时，词法分析器将进行相应的状态转换并识别它们。

计算机组成原理与结构期末论文有限自动机的原理及示例学院：专业：姓名：学号：有限自动机的原理及示例本文将介绍几种重要有限自动机的基本原理，并通过例子说明它们的运行过程。

一． 语言的基本概念一张字母表是一个非空有限集合∑，字母表∑中的每个元素x 称为∑中的一个字母，也称符号、终止符或者字符。

∑中有限个字符1,,n a a 有序地排列起来12n x a a a =就称为∑上的一个字符串，n 称为它的长度。

其中有一个特殊的串ε，它的长度为零。

若1∑和2∑都是字母表，则它们的乘积12∑∑定义为{}12121122,a a a ∑∑=∈∑∈∑：a ，特别地， 0121{}n n ε-∑=∑=∑∑=∑∑∑=∑∑令*01kk k k ∞=∞+=∑=∑∑=∑若*,,x y z ∈∑，且z xy =则称,x y 是z 的子串。

字母表∑上的一种语言是*∑的一个子集L 。

二． 有限状态自动机的原理和运算实例1.基本原理一个有限状态自动机的物理模型通常包括两部分：（1）一个输入存储带，带被分解为多个单元，每个单元存放一个输入符号（字母表上的符号），整个输入串从带的左端点开始存放，而带的右端可以无限扩充。

（2）一个有限状态控制器（FSC ）,该控制器的状态只能是有限个；FSC 通过一个读头和带上单元发生耦合，可以读出当前带上单元的字符。

初始时，读头对应带的最左单元，每读出一个字符，读头向右移动一个单元。

有限状态自动机的一个动作为：读头读出带上当前单元的字符；FSC 根据当前FSC 的状态和读出的字符，改变FSC 的状态；并将读头右移一个单元。

接着给出有限状态自动机的数学模型。

字母表∑上的一个有限状态自动机(FSAM)是一个五元组()0,,,,,FSAM Q q F δ=∑ 其中，i)Q 是一个有限状态的集合；ii)∑是字母表，它是输入带上的字符的集合；iii)0q Q ∈是开始状态；iv)F Q ⊂是接收状态（终止状态）集合；v):Q Q δ⨯∑→是状态转换函数，(,)q x q δ'=表示自动机在状态q 时，扫描字符x 后到达状态q '。

第1篇一、实验目的1. 理解自动机的概念和分类。

2. 掌握有限自动机（FA）和正规文法（CFG）的基本原理。

3. 学习自动机的应用，如词法分析、语法分析等。

4. 通过实验加深对自动机理论的理解。

二、实验内容1. 有限自动机（FA）- 实验一：设计并实现一个识别特定字符串的有限自动机实验步骤：（1）根据题目要求，确定输入字母表和输出字母表。

（2）设计有限自动机的状态转移图。

（3）编写代码实现有限自动机的状态转移功能。

（4）测试有限自动机对特定字符串的识别能力。

- 实验二：分析并验证有限自动机的正确性实验步骤：（1）根据实验一的结果，分析有限自动机的状态转移图。

（2）验证有限自动机是否满足题目要求。

（3）如果有限自动机不满足要求，修改状态转移图，重新进行实验。

2. 正规文法（CFG）- 实验一：设计并实现一个正规文法实验步骤：（1）根据题目要求，确定正规文法中的非终结符、终结符和产生式。

（2）编写代码实现正规文法的生成功能。

（3）测试正规文法生成的句子是否满足题目要求。

- 实验二：将正规文法转换为有限自动机实验步骤：（1）根据实验一的结果，分析正规文法。

（2）将正规文法转换为有限自动机。

（3）测试有限自动机对句子进行词法分析的能力。

三、实验结果与分析1. 实验一：有限自动机- 在实验一中，我们成功设计并实现了识别特定字符串的有限自动机。

通过测试，我们发现有限自动机能够正确识别给定的字符串。

- 在实验二中，我们分析了有限自动机的状态转移图，并验证了其正确性。

我们发现有限自动机满足题目要求，能够正确识别给定的字符串。

2. 实验二：正规文法- 在实验一中，我们成功设计并实现了正规文法。

通过测试，我们发现正规文法能够生成满足题目要求的句子。

- 在实验二中，我们将正规文法转换为有限自动机，并测试了其对句子进行词法分析的能力。

我们发现有限自动机能够正确对句子进行词法分析。

四、实验总结通过本次实验，我们掌握了有限自动机和正规文法的基本原理，并学会了如何将它们应用于实际问题。

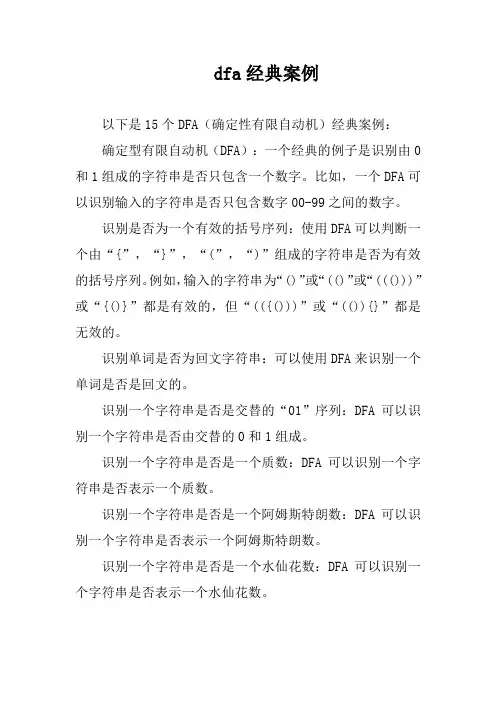

dfa经典案例以下是15个DFA（确定性有限自动机）经典案例：确定型有限自动机（DFA）：一个经典的例子是识别由0和1组成的字符串是否只包含一个数字。

比如，一个DFA可以识别输入的字符串是否只包含数字00-99之间的数字。

识别是否为一个有效的括号序列：使用DFA可以判断一个由“{”，“}”，“(”，“)”组成的字符串是否为有效的括号序列。

例如，输入的字符串为“()”或“(()”或“((()))”或“{()}”都是有效的，但“(({()))”或“(()){}”都是无效的。

识别单词是否为回文字符串：可以使用DFA来识别一个单词是否是回文的。

识别一个字符串是否是交替的“01”序列：DFA可以识别一个字符串是否由交替的0和1组成。

识别一个字符串是否是一个质数：DFA可以识别一个字符串是否表示一个质数。

识别一个字符串是否是一个阿姆斯特朗数：DFA可以识别一个字符串是否表示一个阿姆斯特朗数。

识别一个字符串是否是一个水仙花数：DFA可以识别一个字符串是否表示一个水仙花数。

识别一个字符串是否是一个卡布奇诺数：DFA可以识别一个字符串是否表示一个卡布奇诺数。

识别一个字符串是否是一个完全平方数：DFA可以识别一个字符串是否表示一个完全平方数。

确定一个字符串中的最长重复子串：DFA可以用来确定一个字符串中的最长重复子串的长度。

确定一个字符串中的最长回文子串：DFA可以用来确定一个字符串中的最长回文子串的长度。

确定一个字符串中的最长公共子串：DFA可以用来确定两个字符串之间的最长公共子串的长度。

确定一个字符串中的最长递增子串：DFA可以用来确定一个字符串中的最长递增子串的长度。

确定一个字符串中的最长递减子串：DFA可以用来确定一个字符串中的最长递减子串的长度。

词法分析器的设计：在编译原理中，词法分析器是一个将输入的字符流转化为记号流的有限自动机，记号是一些有意义的单词或符号。

例如，词法分析器可以识别输入的字符流中的关键字、标识符、运算符、常量等记号，并输出相应的记号流。

计算机组成原理与结构期末论文有限自动机的原理及示例学院：专业：姓名：学号：有限自动机的原理及示例本文将介绍几种重要有限自动机的基本原理，并通过例子说明它们的运行过程。

一． 语言的基本概念一张字母表是一个非空有限集合∑，字母表∑中的每个元素x 称为∑中的一个字母，也称符号、终止符或者字符。

∑中有限个字符1,,n a a 有序地排列起来12n x a a a =就称为∑上的一个字符串，n 称为它的长度。

其中有一个特殊的串ε，它的长度为零。

若1∑和2∑都是字母表，则它们的乘积12∑∑定义为{}12121122,a a a ∑∑=∈∑∈∑：a ，特别地， 0121{}n n ε-∑=∑=∑∑=∑∑∑=∑∑令*01kk k k ∞=∞+=∑=∑∑=∑若*,,x y z ∈∑，且z xy =则称,x y 是z 的子串。

字母表∑上的一种语言是*∑的一个子集L 。

二． 有限状态自动机的原理和运算实例1.基本原理一个有限状态自动机的物理模型通常包括两部分：（1）一个输入存储带，带被分解为多个单元，每个单元存放一个输入符号（字母表上的符号），整个输入串从带的左端点开始存放，而带的右端可以无限扩充。

（2）一个有限状态控制器（FSC ）,该控制器的状态只能是有限个；FSC 通过一个读头和带上单元发生耦合，可以读出当前带上单元的字符。

初始时，读头对应带的最左单元，每读出一个字符，读头向右移动一个单元。

有限状态自动机的一个动作为：读头读出带上当前单元的字符；FSC 根据当前FSC 的状态和读出的字符，改变FSC 的状态；并将读头右移一个单元。

接着给出有限状态自动机的数学模型。

字母表∑上的一个有限状态自动机(FSAM)是一个五元组()0,,,,,FSAM Q q F δ=∑ 其中，i)Q 是一个有限状态的集合；ii)∑是字母表，它是输入带上的字符的集合；iii)0q Q ∈是开始状态；iv)F Q ⊂是接收状态（终止状态）集合；v):Q Q δ⨯∑→是状态转换函数，(,)q x q δ'=表示自动机在状态q 时，扫描字符x 后到达状态q '。

有限自动机例题有限状态自动机（FSA）是计算机科学中的一种重要数学模型，它在字符串匹配、语言解析和编译器设计等领域都有广泛应用。

本文将围绕一道有限自动机例题进行分析和讲解，以帮助读者深入理解有限自动机的本质和应用。

例题描述：假设有一个字符串集合S = {“hello”, “world”, “cherry”, “come”, “back”}，请设计一个DFA（确定性有限状态自动机）匹配这些字符串。

其中，该DFA应该包含5个终止状态，也就是说，只有当输入符串是S中的某一个字符串时，该DFA才能停机并进入终止状态。

解题步骤：根据题目描述，我们需要设计一个DFA，能够匹配给定字符串集合S中的任意一个字符串。

下面是解题的详细步骤：1. 首先，我们需要确定该DFA的状态集合Q。

由于该DFA需要包含5个终止状态，所以我们可以将状态集合分为6个部分，其中5个部分分别对应于集合S中的5个字符串，另一个部分表示该DFA的非终止状态。

2. 接下来，我们需要确定该DFA的输入字母表，即该DFA可以接受哪些字符作为输入。

由于题目中给出的字符串集合只包含小写字母，所以我们将该DFA的输入字母表设为Σ = {a, b, c, ..., z}，即从小写字母表中取任意一个字母作为输入。

3. 确定该DFA的转移函数δ。

对于这个例题，我们需要根据提供的字符串集合S，为每一个状态和每一个输入字符都分别指定一个转移关系。

例如，对于初始状态S0，若输入字符是“h”，则它应该转移到状态S1，若输入字符是其它字符，则应该一直停留在S0状态。

4. 建立该DFA的起始状态和终止状态集合。

由于该DFA需要同时接受集合S中的5个字符串，所以我们需要将对应的5个状态都设为该DFA的终止状态。

同时，我们将状态S0设为该DFA的起始状态。

5. 最后，我们需要测试该DFA的性能和有效性，确保它能够实现对给定字符串集合的匹配操作。

可以考虑用几个测试用例来验证该DFA的工作状态，例如输入hello、world、cherry等字符串，检查DFA是否能够正确识别这些字符串并停机。

C语言实现有限状态机有限状态机（Finite State Machine或者Finite State Automata)是软件领域中一种重要的工具，很多东西的模型实际上就是有限状态机。

最近看了一些游戏编程AI的材料，感觉游戏中的AI，第一要说的就是有限状态机来实现精灵的AI，然后才是A*寻路，其他学术界讨论比较多的神经网络、模糊控制等问题还不是很热。

FSM的实现方式：1） switch/case或者if/else这无意是最直观的方式，使用一堆条件判断，会编程的人都可以做到，对简单小巧的状态机来说最合适，但是毫无疑问，这样的方式比较原始，对庞大的状态机难以维护。

2）状态表维护一个二维状态表，横坐标表示当前状态，纵坐标表示输入，表中一个元素存储下一个状态和对应的操作。

这一招易于维护，但是运行时间和存储空间的代价较大。

3）使用State Pattern使用State Pattern使得代码的维护比switch/case方式稍好，性能上也不会有很多的影响，但是也不是100％完美。

不过Robert C. Martin做了两个自动产生FSM代码的工具，for java和for C++各一个，在/resources/index上有免费下载，这个工具的输入是纯文本的状态机描述，自动产生符合State Pattern的代码，这样developer的工作只需要维护状态机的文本描述，每必要冒引入bug的风险去维护code。

4）使用宏定义描述状态机一般来说，C++编程中应该避免使用#define，但是这主要是因为如果用宏来定义函数的话，很容易产生这样那样的问题，但是巧妙的使用,还是能够产生奇妙的效果。

MFC就是使用宏定义来实现大的架构的。

在实现FSM的时候，可以把一些繁琐无比的if/else还有花括号的组合放在宏中，这样，在代码中可以3）中状态机描述文本一样写，通过编译器的预编译处理产生1）一样的效果，我见过产生C代码的宏，如果要产生C++代码，己软MFC可以，那么理论上也是可行的。

nfa设计例子
NFA（非确定性有限自动机）是一种计算模型，用于理解和处理正则表达式匹配、语言识别等问题。

在设计一个NFA时，我们通常会考虑状态的集合、输入符号的集合、状态转移函数以及起始状态和接受状态的集合。

以下是一个设计NFA的例子：
假设我们要设计一个NFA来识别由'a'或'b'组成的字符串，且字符串中至少包含一个'a'。

为了实现这一目标，我们可以按照以下步骤构建NFA：
1.（状态定义：设定初始状态为q0，并定义两个额外的状态q1和q2，其中q1表示已经读取到一个'a'的状态，q2表示已经读取到一个'b'的状态。

同时，设定一个接受状态qf，表示成功识别了满足条件的字符串。

2.（转移函数设置：从初始状态q0开始，当读取到字符'a'时转移到状态q1；如果读取到字符'b'，则转移到状态q2。

从状态q1和q2都可以再次读取'a'或'b'并保持在当前状态。

一旦在状态q1，即使后续读取了'b'，仍然保持在状态q1，因为已经满足了至少有一个'a'的条件。

3.（接受状态连接：只有从状态q1 已读取至少一个'a'）到达接
受状态qf的路径才表示成功匹配。

4.（设计图示：使用图形表示NFA的状态和转移，其中节点代表状态，箭头代表状态转移，箭头上的标签代表触发该转移的字符。
