4.1 空间汇交力系 4.2 力对点之矩及力对轴之矩 4.3 空间力偶系 4.4 空间力系向一点简化 主矢与主矩 4.5 空间力系的平衡方程及应用 4.6 物体的重心 思考题
空间力系
4.1 空间汇交力系
1.力在直角坐标轴上的投影与分解 1)直接投影法(一次投影法) 在图4-1所示的直角坐标系中,已知力F 与x 轴、y 轴、z
空间力系
2.空间力偶系的合成 作用面不共面的力偶系称为空间力偶系。由于力偶矩矢 是自由矢量,故空间力偶系合成的方法与空间汇交力系相同。 即空间力偶系合成的结果是一个合力偶,合力偶矩等于各分 力矩的矢量和,即
空间力系 将式(4-16)中的矩矢分别向x,y,z 上投影,有
即合力偶矩矢在x,y,z 轴上投影等于各分力偶矩矢在相应轴 上投影的代数和。
空间力系
图4-15
空间力系
空间力系
4)空间力系简化为力螺旋 当力系向一点简化时,R'≠0,MO ≠0,且R'与MO 不垂直而成 任一角α,这是最一般的情形。将 MO 分解为分别与R'平行、 垂直的两个分量 MO//、MO⊥ ,如图4-16(a)所示。其中, MO//=MOcosα、MO⊥ =MOsinα。 MO⊥ 与R'进一步合成为作用在A 点的一个力R, OA=MOsinα/R。由于力偶矩为自由矢量,将 MO//平移到A 点 与R重合,如图4-16(c)所示。最终的简化结果为一个力R 和一 个力偶MO//。这种由一个力和在与之垂直平面内的一力偶所 组成的力系称为力螺旋。
空间力系 合力偶矩矢的大小和方向为
式(4-18)中,α、β、γ 为M 在xyz 坐标系中的方向角。
空间力系 【例4-4】 在图4-12所示的直角三棱柱上,作用着力

空间力系

空间力系

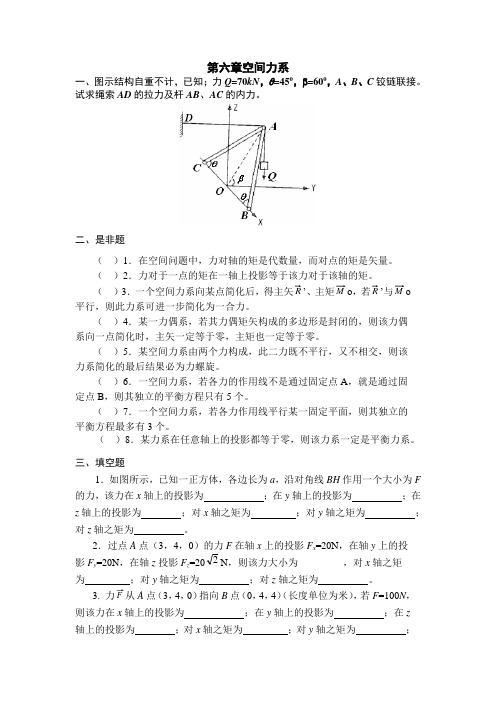

第六章空间力系一、图示结构自重不计，已知；力Q=70kN，θ=450，β=600，A、B、C铰链联接。

试求绳索AD的拉力及杆AB、AC的内力。

二、是非题（）1．在空间问题中，力对轴的矩是代数量，而对点的矩是矢量。

（）2．力对于一点的矩在一轴上投影等于该力对于该轴的矩。

（）3．一个空间力系向某点简化后，得主矢’、主矩o，若’与o平行，则此力系可进一步简化为一合力。

（）4．某一力偶系，若其力偶矩矢构成的多边形是封闭的，则该力偶系向一点简化时，主矢一定等于零，主矩也一定等于零。

（）5．某空间力系由两个力构成，此二力既不平行，又不相交，则该力系简化的最后结果必为力螺旋。

（）6．一空间力系，若各力的作用线不是通过固定点A，就是通过固定点B，则其独立的平衡方程只有5个。

（）7．一个空间力系，若各力作用线平行某一固定平面，则其独立的平衡方程最多有3个。

（）8．某力系在任意轴上的投影都等于零，则该力系一定是平衡力系。

三、填空题1．如图所示，已知一正方体，各边长为a，沿对角线BH作用一个大小为F 的力，该力在x轴上的投影为；在y轴上的投影为；在z轴上的投影为；对x轴之矩为；对y轴之矩为；对z轴之矩为。

2．过点A点（3，4，0）的力F在轴x上的投影F x=20N，在轴y上的投影F y=20N，在轴z投影F z=202N，则该力大小为_________，对x轴之矩为；对y轴之矩为；对z轴之矩为。

3. 力F从A点（3，4，0）指向B点（0，4，4）（长度单位为米），若F=100N，则该力在x轴上的投影为；在y轴上的投影为；在z轴上的投影为；对x轴之矩为；对y轴之矩为；对z轴之矩为。

4．空间力系的合力对某轴之矩等于各分力对_______的代数和。

空间任意力系向一点简化得到的主矢与简化中心的选择______关；得到的主矩等于力系各力对简化中心的矩的______和。

5．判断空间约束目的未知约束力数的基本方法是：观察物体在空间的六种可能的运动有哪几种运动被约束阻碍，约束的阻碍作用就是约束反力。

第六章空间力系

第六章空间力系

理论力学
鉴于空间力偶区别于平面力偶的特点，可以用一个矢量 表示空间力偶，该矢量垂直于力偶作用面，指向由右手定则 确定。并且矢的长度表示力偶矩的大小，矢的方位与力偶作 用面的法线方位相同，即如以力偶的转向为右手螺旋的转动 方向，则大拇指指向即为力偶矩矢的方向，如图 6－10 所示。 此矢量称为力偶矩矢，记作 M 由此可知。
第6章 空间力系
理论力学
6.1 空间汇交力系
6.1.1 力在坐标轴上的投影
若已知力与正交坐标系 Oxyz 三轴间夹角，则用直接投影 法，如图 6－1a，力 F 可以对 x，y，z 三个方向上投影，其正 交分力分别为 Fx，Fy，Fz，则其大小为：Fx＝Fcos(F，i)，Fy ＝Fcos(F，j)，Fz＝Fcos(F，k)。
图 6－3
第6章 空间力系
理论力学
解：用二次投影法求解。由图 6－3b 得：
Fx＝Ft＝Fcosαsinβ (圆周力) Fy＝Fa＝－Fcosαcosβ (轴向力) Fz＝Fr＝－Fsinα (径向力) 如已知力在坐标轴上的投影 Fx、Fy、Fz，可按下式决定 力的大小和方向余弦：
F＝ Fx2＋F2y＋F2z(6－4) cosα＝FFx，cosβ＝FFy，cosγ＝FFz
上的投影为 Fx＝Fsinγcosφ，Fy＝Fsinγsinφ，Fz＝Fcosγ。若以 Fx、Fy、Fz 表示力 F 沿直角坐标轴 x、y、z 的正交分量，则 力 F 在坐标轴上的投影和力沿坐标轴的正交分矢量间的关系
可表示为：
F＝Fx＋Fy＋Fz＝Fxi＋Fyj＋Fzk
(6－1)
第6章 空间力系
理论力学
第6章 空间力系
理论力学
6.2.3 力对点的矩与力对轴的矩的关系

空间力系(工程力学课件)

空间力系(工程力学课件)

空间力系平衡方程的应用
二、空间力系平衡方程 空间汇交力系和空间平行力系是空间任意力系的特殊情况，由式（5-10） 可推出空间汇交力系的平衡方程为
空间力系平衡方程的应用
例1 如图5.8（a）所示，用起重杆吊起重物。起重杆的A端用球铰链固定在地 面上，而B端则用绳子CB和DB拉住，两绳分别系在墙上的点C和D，连线CD平行于 x轴。已知：CE=EB=DE，α=30°，CDB平面与水平面间的夹角∠EBF=30°(参见 图5.8（b）)，物重P=l0kN。如起重杆的重量不计，试求起重杆所受的压力和绳
Fxy在与z轴垂直的xy面内
Mz (F ) MO (Fxy ) Fxyh 为代数量
即：力对轴之矩，等于力在垂直于该轴的平面
上的投影对轴与平面交点之矩。
x
特殊情况：
Oh Bh A
1、力与轴平行，矩为零。
y
2、力与轴相交，矩为零。
即： 力与轴位于同一平面内时，矩为零。
力对轴之矩及合力矩定理
1. 力对轴之矩
解：
2.由合力矩定理求F轴之矩FzFx Fra bibliotekxyFy
2F M x (F ) M x (Fx ) M x (Fy ) M x (Fz ) 0 0 2 6 10606.6N m
M y (F ) M y (Fx ) M y (Fy ) M y (Fz ) 0 0
2F 5 8838.8N m 2
例2 图5.4（a）所示为一圆柱斜齿轮，，, 其上受啮合力F作用。已知斜齿轮 的螺旋角β和压力角α。试求啮合力F在坐标轴x、y、z的投影。
解 先将啮合力F向坐标轴z和 坐标平面Oxy投影，如图5.4（b） 所示，得
Fz F sin Fxy F cos

第6章 力系的平衡—思考题-解答

第6章 力系的平衡—思考题-解答

第6章力系的平衡——思考题——解答6-1 空间一般力系向三个相互相交的坐标平面投影，得到三个平面一般力系，每个平面一般力系都有三个独立的平衡方程，这样力系就有九个平衡方程，那么能否求解九个未知量为什么6-1 解答：(1) 空间一般平衡力系，有六个独立的平衡方程，能求解六个未知量。

(2) 空间一般力系向三个相互相交的坐标平面投影，得到三个平面一般力系，每个平面一般力系都有三个独立的平衡方程，这样力系就有九个平衡方程，但并非独立，因为三个相互相交的坐标平面满足一定的几何关系（每一个坐标平面之间的夹角是确定的，共有三个确定的夹角），这样得到的三个平面一般力系，每个平面一般力系都有三个独立的平衡方程，力系就有九个平衡方程，其实独立的还是六个平衡方程，能求解六个未知量。

6-2 试问在下述情况下，空间平衡力系最多能有几个独立的平衡方程为什么（1）各力的作用线均与某直线垂直； （2）各力的作用线均与某直线相交； （3）各力的作用线均与某直线垂直且相交； （4）各力的作用线均与某一固定平面平行； （5）各力的作用线分别位于两个平行的平面内； （6）各力的作用线分别汇交于两个固定点； （7）各力的作用线分别通过不共线的三个点；（8）各力的作用线均平行于某一固定平面，且分别汇交于两个固定点； （9）各力的作用线均与某一直线相交，且分别汇交于此直线外的两个固定点； （10）由一组力螺旋构成，且各力螺旋的中心轴共面；（11）由一个平面任意力系与一个平行于此平面任意力系所在平面的空间平行力系组成；（12）由一个平面任意力系与一个力偶矩均平行于此平面任意力系所在平面的空间力偶系组成。

6-2 解答：空间的一般平衡力系共有六个独立的平衡方程0=∑xF，0=∑y F ，0=∑z F ，0=∑x M ，0=∑y M ，0=∑z M(1) 各力的作用线均与某直线垂直 —— 最多有五个独立平衡方程。

假设各力的作用线均与z 轴垂直，则0=∑z F 自动满足，独立的平衡方程有5个。

理论力学精品课程第六章空间力系

理论力学精品课程第六章空间力系
首先，我们需要明确力的合成和分解的基本原理。然后，根据题目给出的条件，我们可 以将一个力分解为若干个分力，或者将若干个分力合成为一个合力。通过这些操作，我
们可以求出物体所受的合力和分力。
习题三解析
总结词
该题考查了空间力系中力的矩和力矩 的平衡条件，通过构建力矩平衡方程， 可以求出未知的力和力矩。
详细描述
按力的分布范围分类
可分为集中力系和分布力系。
按力的方向分类
可分为同向力系、反向力系和任意方向力系。
空间力系性质
平衡性
力矩的存在性
空间力系在不受外力作用或处于平衡状态 下，合力为零。
空间力系可以产生旋转效应，即力矩。
力线平移定理
力的独立性
空间力系中，通过一定点可以作无数个平 行且等效的力，这些力的作用线均在该点 处与给定的力线重合。
力的平移
力平移定义
01
将力平行移动到刚体的任意点，同时保持力的方向和大小不变。
力平移性质
02
力的平移不改变力对刚体的作用效果，但会改变力矩的大小和
方向。
力平移实例
03
例如，在机械制造中，需要将机床的切削力平移到工件的任意
位置，以保证工件加工的精度和质量。
力在坐标轴上的投影
力在坐标轴上投影定义
将力沿坐标轴方向的分量表示为标量。
首先，我们需要明确力的矩和力矩平 衡条件的基本概念。然后，根据题目 给出的条件，我们可以构建力矩平衡 方程。通过解这个方程，我们可以求 出未知的力和力矩。
感谢您的观看
THANKS
航天器轨道
在航天器轨道分析中，空间力系 用于研究航天器的运动轨迹和受 力情况，以确保航天器的安全和 有效运行。
卫星姿态控制

工程力学


M O ( F ) M x ( F ) i M y ( F ) j M z ( F )k Fb sin i Fa sin j ( Fb sin sin Fa sin cos ) k
例 题 3
已知： P 、 a、b、c 求： 力P 对OA轴之矩
z
解：（1）计算 MO(P)
已知：在工件四个面上同时钻5个孔，每个孔所受切削 力偶矩均为80N· m. 求：工件所受合力偶矩在 x, y, z 轴上的投影
解：把力偶用 力偶矩矢表示， 平行移到点A .
M x M ix M 3 M 4 cos 45 M 5 cos 45 193.1N m

M y M iy M 2 80N m M z M iz M 1 M 4 cos 45 M 5 cos 45 193.1N m
a 2 b2 c2
例4 6.2
如图所示，长方体棱长为 a、 b、c，力 F 沿BD，求力 F 对AC 之矩。 解： mAC (F ) mC (F ) AC
B

F
c
a
C
D

b


A
mC ( F ) F cosa
Fba a 2 b2
mAC ( F ) mC ( F ) cos
Fabc a 2 b2 a 2 b2 c 2
§4–3
空间力偶
1、力偶矩以矢量表示－－力偶矩矢
F1 F2 F1 F2
空间力偶的三要素 （1） 大小：力与力偶臂的乘积；
（2） 方向：转动方向；
（3） 作用面：力偶作用面。
（1） 大小
（2） 方向

第六章空间力系

Fx Fy Fz
kr Oj
ih x
A(x,y,z) y
( yFz zFy )i (zFx xFz ) j (xFy yFx )k
4.2.1 力对点的矩以矢量表示－力矩矢
力矩矢MO(F)在三个坐标轴上的投
z
影为
[M O (F )]x yFz zFy
MO(F)
[M O (F )]y zFx xFz [M O (F )]z xFy yFx
求力F在三轴上的投影和对三轴的矩。
z
解：
Fx F cos cosj
Fa a2 b2 c2
c
Fy F cos sinj
Fb a2 b2 c2
x
Fz F sin
Fc a2 b2 c2
M x (F ) M x (Fx ) M x (Fy ) M x (Fz ) Fyc
MO F'R
＝ F'R
O
O
4.4.2 空间任意力系的简化结果分析
F'R ≠ 0，MO≠0 ，同时两者既不平行，又不垂直，此时 可将MO分解为两个分力偶M"O和M'O，它们分别垂直 于F'R和平行于F'R，则M"O和F'R可用作用于点O'的力 FR来代替，最终得一通过点O '的力螺旋。
MO
F'R

O
a
FB
y b Fxy
符号规定：从z轴正向看，若力使刚体逆时针转则取正号，反之 取负。也可按右手螺旋法则确定其正负号。
由定义可知：(1)当力的作用线与轴平行或相交(共面)时，力 对轴的矩等于零。(2)当力沿作用线移动时，它对于轴的矩不变。

空间力系分解课件

定性。
科学研究
在物理、化学、生物等领域中，需 要进行空间力系的解析分解，以研 究受力对物质运动和变化的影响。
日常生活
在日常生活中，许多设备和工具都 需要考虑力的作用和影响，如车辆 、家具、玩具等，因此也需要进行 空间力系的解析分解。
04
CATALOGUE
空间力系分解的实例分析来自实例一：斜拉桥的受力分析
平衡法
根据力的平衡条件，将空 间力系分解为若干个平衡 的子力系，然后分别进行 分析。
02
CATALOGUE
空间力系的几何分解
空间力系的几何表示
空间力系
在三维空间中，力系是由多个力矢量组成的系统。这些力矢量具有大小、方向 和作用点，并且遵循牛顿第三定律。
几何表示
空间力系可以用矢量图来表示，其中每个力矢量由一个箭头表示，箭头的长度 代表力的大小，箭头的指向代表力的方向，箭头的起点代表力的作用点。
在空间力系分解时，需要明确力的方向， 以确保分力是唯一的。
力系分解的发展趋势与展望
智能化与自动化
随着人工智能和机器学习技术的发展，未来空间力系分解将更加智能 化和自动化，能够自动识别和选择最佳的分解方法。
多学科交叉融合
空间力系分解将进一步与数学、物理、工程等多个学科交叉融合，推 动相关领域的发展。
空间力系
在三维空间中，力系由三个互相垂直 的主矢和三个互相垂直的主矩组成， 主矢描述力的大小和方向，主矩描述 力矩的大小和方向。
力系分解的意义
01
02
03
简化问题
通过将复杂的力系分解为 简单、易于处理的子力系 ，可以简化问题的分析和 计算。
便于分析
分解后的力系可以更好地 揭示力的作用效果和相互 关系，便于对问题进行深 入分析。

工程力学上—空间力系

1）悬挂法
2）称重法
TG
60
5m G
TH
C
D
YA 20kN ZA 69kN
60
45
ZA
A
45 YA
5m y
P
H XA
例4 用六根杆 支撑正方形板ABCD如图所 图示计解，，板: 以建水的板立平自为如力 重研图，P究坐求沿对标各水象。杆平，的方受内向力力作如。用在PA点S，A6 不S5B5B1
6
C
4
S4 S1
4.6 重心
4.6.1平行力系中心
平行力系中心是平行力系合力通过的 一个点。平行力系合力作用点的位置仅与 各平行力的大小和作用点的位置有关, 而与 各平行力的方向无关。称该点为此平行力 系的中心。
4.6.2 重心
重力是地球对物体的吸引力, 如果 将物体由无数的质点组成, 则重力便构 成空间汇交力系。由于物体的尺寸比地 球小得多, 因此可近似地认为重力是个 平行力系, 这力系的合力就是物体的重 量。不论物体如何放置, 其重力的合力 的作用线相对于物体总是通过一个确定
求两绳的拉力和支座A的约
束反力。
2m
z
B
60
G
C
D
3m 2m
45 A
P
60
45
y
Hx
解: 以立柱和臂杆组成的系统为研究对象，受力如图，建立如 图所示的坐标系。
列平衡方程:
X 0 : X A TH cos 60 sin 45 TG cos 60 sin 45 0
Y 0 : YA TH cos 60 cos 45 TG cos 60 cos 45 0
对于均质物体、均质板或均质杆，其重心坐标分别为:
xdV
