电机用漆包线知识

漆包线基础知识培训资料漆包线介绍一.概述漆包线是绕组线的一个主要品种，由导体和绝缘层两部组成，裸线经退火软化后，再经过多次涂漆，烘焙而成。

但要生产出即符合标准要求，又满足客户要求的产品并不容易，它受原材料质量，工艺参数，生产设备，环境等因素影响，因此，各种漆包线的质量特性各不相同，但都具备机械性能，化学性能，电性能，热性能四大性能。

概念及分类1.什么是电磁线？电磁线是一种具有绝缘层的电线，它是以绕组形式来实现电磁能的转化，又称为绕组线。

2.分类：2.1 按导体材料可分为：铜，铝，合金2.2按绝缘材料可分为：漆包线，绕包线，无机绝缘线2.3按导体形状可分为：圆线，扁线，异型线3.漆包线的分类3.1按绝缘材料分3.1.1缩醛漆包线3.1.2聚西酯漆包线3.1.3聚氨酯漆包线3.1.4改性聚酯漆包线3.1.5聚酯亚胺漆包线3.1.6聚酯亚胺/聚酰胺酰亚胺漆第 1 页 共 9 页包线3.1.7聚酰亚胺漆包线3.2按漆包线的用途可分：3.2.1一般用途的漆包线（普通线）主要用于一般电机，电器，仪表。

变压器等工作场合的绕组线如;聚酯漆包线，改性聚酯漆包线。

3.2.2耐热漆包线；主要用于180℃及以上温度环境工作的电机，电器，仪表，变压器等工作场合的绕组线。

如聚酯亚胺漆包线，聚酰亚胺漆包线，聚酯亚胺/聚酰胺酰亚胺复合漆包线。

3.2.3特殊用途的漆包线；是指具有某种质量特性要求的漆包线，用于特定的场合的绕组线，如：聚氨酯漆包线（直焊性），自粘性漆包线3.3按导体材料分：铜线，铝线，合金线。

3.4按材料形状分：圆线，扁线，空心线。

3.5按绝缘厚度分：圆线：薄漆膜-1 厚漆膜-2 加厚漆膜-3扁线：普通漆膜-1 加厚漆膜-2二.型号，代号：及产品表示方法1.符号，代号1.1系列代号：漆包绕组成：Q1.2导体材料：铜导体：T（省略）铝导体：L1.3绝缘材料：油性类漆：Y（省略）聚酯类漆：Z改性聚酯类漆：Z（G）缩醛类漆：Q聚氨酯类漆：A聚酰胺漆：X聚酰亚胺漆：Y环氧漆：H聚酯亚胺漆：ZY聚酰胺酰亚胺：XY1.4导体的特性：扁线：B圆线：Y（省略）1.5漆膜厚度：圆线：薄漆膜-1 厚漆膜-2 加厚漆膜-3扁线：普通漆膜-1 加厚漆膜-21.6热级用／XXX表示2.型号第 2 页 共 9 页2.1漆包线产品型号是采用汉语拼音字母和阿拉伯数字组合的方法命名：其组成包括下列几个部份。

各种漆包线的功用介绍漆包线商品的高标准严恳求，分外是国际厂商在我国开办加工工作，对漆包线带来了新的技能恳求。

漆包线公司为了抢占商场，各自尽了很大的竭力，得到了极好的翻开，经过十多年的翻开，漆包线工作的品种根柢满意了国内需求。

1.变频电机用防电晕漆包线跟着电力电子技能的翻开，变频调速得到了活络的翻开，变频电机最招引人的本地是节省动力。

我国发电的总容量约60%是耗费在电动机上，而选用变频调速可使电动机节省20%的动力。

变频电机用在风机、泵、紧缩机等通用机械里，除节能外，别的还有技能调速，牵引调速和精细调速的利益，然后跋涉商品的技能水平，商质量量，出产产值和功率等。

这些是很难用%来衡量的。

因而变频调速有宽广的运用远景。

并将逐渐替代直流调速。

跟着变频商品运用范畴活络拓宽，其运用寿数就日益超卓。

选用IGBT(绝缘栅双极性晶闸管)技能PWM(脉冲宽度调制)型变频器运用后，可变的极高频率和许多刹那间脉冲尖峰电压能致使电晕放电景象，使电机绝缘过早损坏。

有时，绝缘寿数只需1-2年，有时乃至只需几个月绝缘就损坏了。

最多见的绝缘损坏是匝间短路而起，是由有些放电(发生电晕)、有些介质发热和空间电荷堆集等多种要素归纳构成。

因而关于或许的要素提出了多方面跋涉绝缘体系寿数的办法。

绝缘体系中电磁线是一个首要的构成有些，近几年来，抢先工业国家翻开了新式电磁线的研讨工作。

这些年，纳米技能的翻开为变频电机用漆包线的改善和跋涉发了解条件，研发均相、通明和涂覆性十分好的漆不只需利于线的出产，并且能使漆包线的功用更优异，并或许发生新的特性，然后拓宽漆包线的运用面。

面临国外的抢先技能，国内许多公司也纷乱起动，仰仗国外的履历，运用进口的漆，开发了高频电机用漆包线。

国内有关的研讨安排，上海电器所、上海电缆研讨所也纷歧样程度的翻开了研讨工作，从研讨绝缘漆开端，筹建实验基地，拟定线和电机的有关标准。

工作都在相继的进行着，并取得了必定成效。

变频电机用漆包线国内经过几年的竭力，已取得了长足的跋涉。

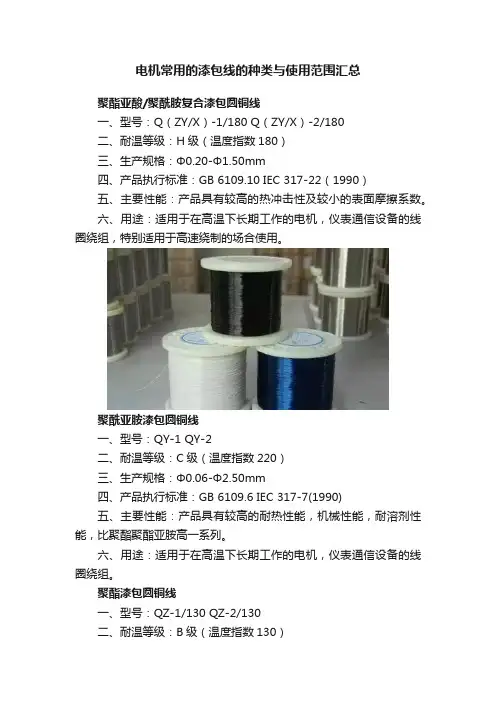

电机常用的漆包线的种类与使用范围汇总聚酯亚酸/聚酰胺复合漆包圆铜线一、型号：Q（ZY/X）-1/180 Q（ZY/X）-2/180二、耐温等级：H级（温度指数180）三、生产规格：Φ0.20-Φ1.50mm四、产品执行标准：GB 6109.10 IEC 317-22（1990）五、主要性能：产品具有较高的热冲击性及较小的表面摩擦系数。

六、用途：适用于在高温下长期工作的电机，仪表通信设备的线圈绕组，特别适用于高速绕制的场合使用。

聚酰亚胺漆包圆铜线一、型号：QY-1 QY-2二、耐温等级：C级（温度指数220）三、生产规格：Φ0.06-Φ2.50mm四、产品执行标准：GB 6109.6 IEC 317-7(1990)五、主要性能：产品具有较高的耐热性能，机械性能，耐溶剂性能，比聚酯聚酯亚胺高一系列。

六、用途：适用于在高温下长期工作的电机，仪表通信设备的线圈绕组。

聚酯漆包圆铜线一、型号：QZ-1/130 QZ-2/130二、耐温等级：B级（温度指数130）三、生产规格：Φ0.06-Φ2.50mm四、产品执行标准：GB6109.7 IEC 317-3五、主要性能：本产品具有优良的机械性能和电器性能、热冲击性能和耐溶剂性能。

六、用途：适用于电机电器，仪表及电信设备的线圈绕组。

聚酰亚胺漆包圆铜线一、型号：QZY-1/180 QZY-2/180二、耐温等级：H级（温度指数180）三、生产规格：Φ0.06-Φ2.50mm四、产品执行标准：GB 6109.5-88 IEC 317-8（1990）五、主要性能：产品具有优越的耐热性能，机械性能和耐溶剂性能。

六、用途：适用于在高温下长期工作的电机、仪表，通信设备的线圈绕组。

聚氨酯漆包圆铜线一、型号：QA-1/130/150（UEW）二、耐温等级：B级（温度指数130/150）三、生产规格：Φ0.018-Φ1.50mm四、产品执行标准：GB 6109.4 IEC 317-4(1970)五、主要性能：产品具有特好直焊性能，耐高频性能、在高频条件下，介质损耗小，产品可染成多种颜色以供特殊需要。

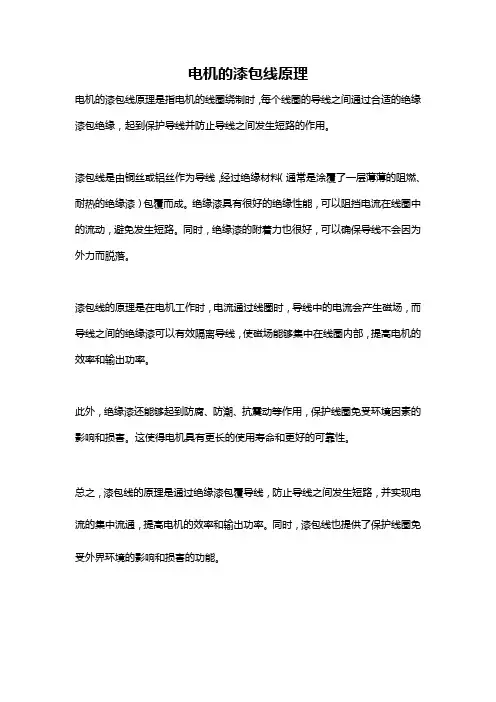

电机的漆包线原理
电机的漆包线原理是指电机的线圈绕制时，每个线圈的导线之间通过合适的绝缘漆包绝缘，起到保护导线并防止导线之间发生短路的作用。

漆包线是由铜丝或铝丝作为导线，经过绝缘材料（通常是涂覆了一层薄薄的阻燃、耐热的绝缘漆）包覆而成。

绝缘漆具有很好的绝缘性能，可以阻挡电流在线圈中的流动，避免发生短路。

同时，绝缘漆的附着力也很好，可以确保导线不会因为外力而脱落。

漆包线的原理是在电机工作时，电流通过线圈时，导线中的电流会产生磁场，而导线之间的绝缘漆可以有效隔离导线，使磁场能够集中在线圈内部，提高电机的效率和输出功率。

此外，绝缘漆还能够起到防腐、防潮、抗震动等作用，保护线圈免受环境因素的影响和损害。

这使得电机具有更长的使用寿命和更好的可靠性。

总之，漆包线的原理是通过绝缘漆包覆导线，防止导线之间发生短路，并实现电流的集中流通，提高电机的效率和输出功率。

同时，漆包线也提供了保护线圈免受外界环境的影响和损害的功能。

漆包线额定电流【原创实用版】目录1.漆包线的定义和作用2.额定电流的定义和计算方法3.漆包线额定电流的选择和应用4.漆包线额定电流的注意事项正文漆包线是电机、电器和电子设备中常用的一种绝缘导线，它具有良好的绝缘性能、导电性能和耐腐蚀性能。

漆包线在电路中的作用主要是传输电能，同时也能保护导线免受外界环境的损害。

在实际应用中，漆包线的额定电流是一个非常重要的参数，它直接影响到电路的稳定性和设备的安全性。

额定电流是指漆包线在正常工作状态下可以持续承载的最大电流。

它的计算方法是根据导线的截面积、材质和允许的最高工作温度来确定的。

一般来说，漆包线的额定电流越大，其承载能力越强，但也意味着其截面积和成本会相应增加。

因此，在实际应用中，选择合适的漆包线额定电流是非常重要的。

在选择漆包线额定电流时，需要考虑电路的负载能力、设备的使用环境和使用寿命等因素。

一般来说，负载能力越大的电路，需要选择额定电流更大的漆包线；使用环境温度较高的设备，需要选择耐热性能更好的漆包线。

此外，为了保证电路的稳定性和设备的安全性，漆包线的额定电流一般选取为电路负载电流的 1.5 倍以上。

在应用漆包线额定电流时，还需要注意以下几点：首先，要确保漆包线的截面积和额定电流匹配，避免因电流过大而导致导线过热，影响电路的稳定性；其次，要避免漆包线在电路中长时间处于过载状态，这会导致导线绝缘损坏，影响电路的安全性；最后，要定期检查漆包线的绝缘性能和导电性能，发现问题及时更换，确保电路的正常运行。

总之，漆包线额定电流是电路设计和设备运行中需要重点考虑的参数。

选择合适的漆包线额定电流，可以保证电路的稳定性和设备的安全性，提高漆包线的使用寿命。

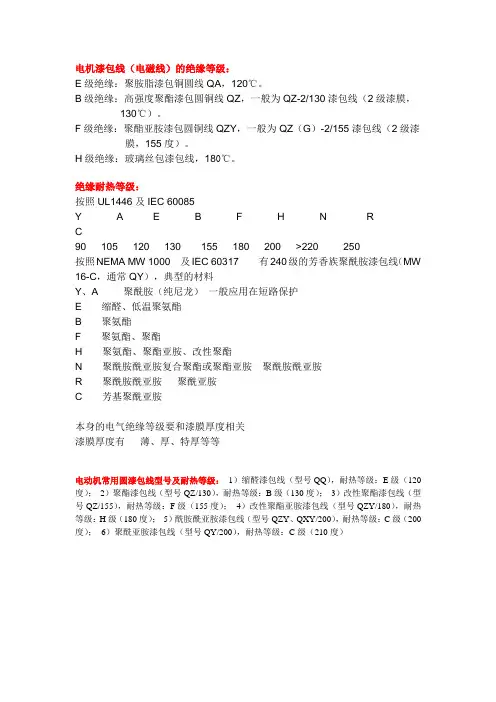

电机漆包线（电磁线）的绝缘等级：
E级绝缘：聚胺脂漆包铜圆线QA，120℃。

B级绝缘：高强度聚酯漆包圆铜线QZ，一般为QZ-2/130漆包线（2级漆膜，130℃）。

F级绝缘：聚酯亚胺漆包圆铜线QZY，一般为QZ（G）-2/155漆包线（2级漆膜，155度）。

H级绝缘：玻璃丝包漆包线，180℃。

绝缘耐热等级：
按照UL1446及IEC 60085
Y A E B F H N R
C
90 105 120 130 155 180 200 >220 250
按照NEMA MW 1000 及IEC 60317 有240级的芳香族聚酰胺漆包线（MW 16-C，通常QY），典型的材料
Y、A 聚酰胺（纯尼龙）一般应用在短路保护
E 缩醛、低温聚氨酯
B 聚氨酯
F 聚氨酯、聚酯
H 聚氨酯、聚酯亚胺、改性聚酯
N 聚酰胺酰亚胺复合聚酯或聚酯亚胺聚酰胺酰亚胺
R 聚酰胺酰亚胺聚酰亚胺
C 芳基聚酰亚胺
本身的电气绝缘等级要和漆膜厚度相关
漆膜厚度有薄、厚、特厚等等
电动机常用圆漆包线型号及耐热等级：1）缩醛漆包线（型号QQ），耐热等级：E级（120度）；2）聚酯漆包线（型号QZ/130），耐热等级：B级（130度）；3）改性聚酯漆包线（型号QZ/155），耐热等级：F级（155度）；4）改性聚酯亚胺漆包线（型号QZY/180），耐热等级：H级（180度）；5）酰胺酰亚胺漆包线（型号QZY、QXY/200），耐热等级：C级（200度）；6）聚酰亚胺漆包线（型号QY/200），耐热等级：C级（210度）。

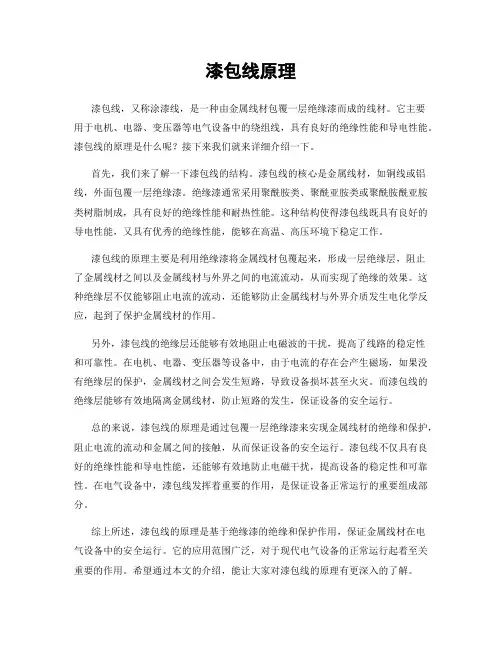

漆包线原理漆包线，又称涂漆线，是一种由金属线材包覆一层绝缘漆而成的线材。

它主要用于电机、电器、变压器等电气设备中的绕组线，具有良好的绝缘性能和导电性能。

漆包线的原理是什么呢？接下来我们就来详细介绍一下。

首先，我们来了解一下漆包线的结构。

漆包线的核心是金属线材，如铜线或铝线，外面包覆一层绝缘漆。

绝缘漆通常采用聚酰胺类、聚酰亚胺类或聚酰胺酰亚胺类树脂制成，具有良好的绝缘性能和耐热性能。

这种结构使得漆包线既具有良好的导电性能，又具有优秀的绝缘性能，能够在高温、高压环境下稳定工作。

漆包线的原理主要是利用绝缘漆将金属线材包覆起来，形成一层绝缘层，阻止了金属线材之间以及金属线材与外界之间的电流流动，从而实现了绝缘的效果。

这种绝缘层不仅能够阻止电流的流动，还能够防止金属线材与外界介质发生电化学反应，起到了保护金属线材的作用。

另外，漆包线的绝缘层还能够有效地阻止电磁波的干扰，提高了线路的稳定性和可靠性。

在电机、电器、变压器等设备中，由于电流的存在会产生磁场，如果没有绝缘层的保护，金属线材之间会发生短路，导致设备损坏甚至火灾。

而漆包线的绝缘层能够有效地隔离金属线材，防止短路的发生，保证设备的安全运行。

总的来说，漆包线的原理是通过包覆一层绝缘漆来实现金属线材的绝缘和保护，阻止电流的流动和金属之间的接触，从而保证设备的安全运行。

漆包线不仅具有良好的绝缘性能和导电性能，还能够有效地防止电磁干扰，提高设备的稳定性和可靠性。

在电气设备中，漆包线发挥着重要的作用，是保证设备正常运行的重要组成部分。

综上所述，漆包线的原理是基于绝缘漆的绝缘和保护作用，保证金属线材在电气设备中的安全运行。

它的应用范围广泛，对于现代电气设备的正常运行起着至关重要的作用。

希望通过本文的介绍，能让大家对漆包线的原理有更深入的了解。

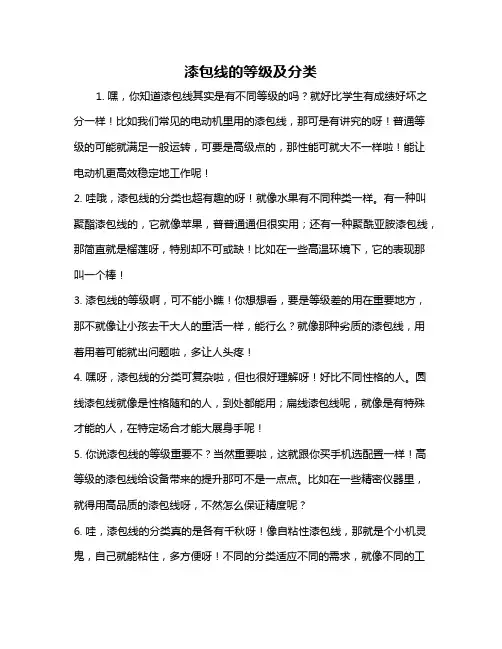

漆包线的等级及分类
1. 嘿，你知道漆包线其实是有不同等级的吗？就好比学生有成绩好坏之分一样！比如我们常见的电动机里用的漆包线，那可是有讲究的呀！普通等级的可能就满足一般运转，可要是高级点的，那性能可就大不一样啦！能让电动机更高效稳定地工作呢！
2. 哇哦，漆包线的分类也超有趣的呀！就像水果有不同种类一样。

有一种叫聚酯漆包线的，它就像苹果，普普通通但很实用；还有一种聚酰亚胺漆包线，那简直就是榴莲呀，特别却不可或缺！比如在一些高温环境下，它的表现那叫一个棒！
3. 漆包线的等级啊，可不能小瞧！你想想看，要是等级差的用在重要地方，那不就像让小孩去干大人的重活一样，能行么？就像那种劣质的漆包线，用着用着可能就出问题啦，多让人头疼！
4. 嘿呀，漆包线的分类可复杂啦，但也很好理解呀！好比不同性格的人。

圆线漆包线就像是性格随和的人，到处都能用；扁线漆包线呢，就像是有特殊才能的人，在特定场合才能大展身手呢！
5. 你说漆包线的等级重要不？当然重要啦，这就跟你买手机选配置一样！高等级的漆包线给设备带来的提升那可不是一点点。

比如在一些精密仪器里，就得用高品质的漆包线呀，不然怎么保证精度呢？
6. 哇，漆包线的分类真的是各有千秋呀！像自粘性漆包线，那就是个小机灵鬼，自己就能粘住，多方便呀！不同的分类适应不同的需求，就像不同的工
具解决不同的问题一样。

所以呀，选对漆包线的等级和分类真的超级重要！我的观点就是，一定要根据实际需要，好好挑选适合的漆包线，不然可就麻烦咯！。

漆包线应知应会内容漆包线命名：漆膜厚度＋漆膜种类＋耐热热级+颜色①漆膜厚度－0、1、2、3、4（数字越大，表示漆膜越小）②漆膜种类－聚氨酯（UEW）、聚酯（PEW）、聚酯亚胺（QZY、EIW、SEIW）自粘线（RS－EV、RS－SEIV）③耐热热级-130℃（B级）155℃（F级）180℃（H级）200℃（H＋级）④颜色－N（本色）R（红色）G（绿色）B（蓝色）漆包线性能：①结构尺寸：导体尺寸、导体不圆度、绝缘厚度、外径尺寸、自粘层厚度②③④⑤涂漆道数漆液粘度炉温分布和行线速度,,决定漆膜厚度的工艺参数是涂漆道数和漆液粘度,决定漆膜固定程度的工艺参数是炉温分布和行线速度,合格的工艺参数才能保证成膜后的漆膜无溶剂残留.漆包线工艺的最佳环境温度是30℃左右,影响产品的五大因素是: 人,机,料,法,环漆包线车间操作部位空气流速一般小于1M / S,烘焙炉炉口为防止炉口冒烟现象,一般保持负压状态去离子水的要求:水的含氮量需小于5mg/l,电导率小于100μΩ/cm,对漆料的要求为”高含低粘”含指的是漆料的固体含量,,固含越高,表示成膜物质多,”粘”是指漆液粘度,粘度越大,漆液的流动性越差,固含一般不会变化,粘度随着温度的升高而降低7S指的是:清洁,清扫,整顿,整理,素养,安全,节约漆包线应知应会内容之操作篇包漆机组成部分一般分为放线\退火\涂漆和烘焙,润滑,收线,控制电柜六个部分、盐水针孔分为常态5M针孔（浸入水中的有效长度为5M）1M拉伸3%针孔和客户协议下的其它针孔试验。

14、生产时，应每隔3小时抄写一次《工艺记录》，其主要工艺参数有：退火温度、进口温度、出口温度、给气温度、触媒电热温度、触媒警示温度、给气排废风机转速、定速轮速度15收线盘上车前确认是否表面脏、毛刺、变形等不良情况，上车时一定要贴上小标签16生产时必须确认光铜丝报警器处于断停状态。

17生产中每天必须拧开漆箱过滤阀门，放出里面杂质，清洗漆箱后也必须放出过虑阀门残液18酒精灯碰头后必须用1500CC砂纸打磨表面的氧化物，0.070以下禁止碰头19附带生产时应该在该条的收线处的排线杆和放线处的放线架贴上附带标识牌20盐水针孔试验液：0.2%浓度的食盐水＋3%的酚酞酒精指示剂，试验时，溶液接正极，试样接负极，施加12V的直流电压，确认试样通电后，检查加压1MIN时试样上所产生的针孔数21换盘将标有工号、规格、条数的小工号纸贴在空线盘上，筒底粘贴双面胶必须与上下线盘端面平行，换盘时垂直填放隔胶纸盖住双面胶。

漆包线介绍一.概述漆包线是绕组线的一个主要品种，由导体和绝缘层两部组成，裸线经退火软化后，再经过多次涂漆，烘焙而成。

但要生产出即符合标准要求，又满足客户要求的产品并不容易，它受原材料质量，工艺参数，生产设备，环境等因素影响，因此，各种漆包线的质量特性各不相同，但都具备机械性能，化学性能，电性能，热性能四大性能。

概念及分类1.什么是电磁线？电磁线是一种具有绝缘层的电线，它是以绕组形式来实现电磁能的转化，又称为绕组线。

2.分类：2.1按导体材料可分为：铜，铝，合金，复合材料2.2按绝缘材料可分为：漆包线，绕包线，无机绝缘线2.3按导体形状可分为：圆线，扁线，异型线3.漆包线的分类3.1按绝缘材料分3.1.1缩醛漆包线3.1.2聚酯漆包线3.1.3聚氨酯漆包线3.1.4改性聚酯漆包线3.1.5聚酯亚胺漆包线3.1.6聚酰胺酰亚胺漆包线3.1.7聚酰亚胺漆包线3.1.8聚酰胺漆包线3.1.9融断漆包线3.1.10阻燃漆包线3.1.11高抗张力漆包线3.1.12自润滑漆包线3.1.13陶瓷绝缘电磁线3.1.14玻璃膜电磁线3.2按漆包线的用途可分：3.2.1一般用途的漆包线（普通线）主要用于一般电机，电器，仪表。

变压器等工作场合的绕组线如;聚酯漆包线，改性聚酯漆包线。

3.2.2耐热漆包线；主要用于180℃及以上温度环境工作的电机，电器，仪表，变压器等工作场合的绕组线。

如聚酯亚胺漆包线，聚酰亚胺漆包线，聚酯亚胺/聚酰胺酰亚胺复合漆包线。

3.2.3特殊用途的漆包线；是指具有某种质量特性要求的漆包线，用于特定的场合的绕组线，如：直焊性：需直接焊接，不用去除漆膜，直焊性聚氨酯漆包线，直焊性聚酯亚胺漆包线自粘性：自粘性漆包线，直接绕制成型，分为热粘合：分高温粘合（粘合温度170℃以上，常用方法，直接通电粘合，如彩电、显示器的偏转线圈）、低温粘合（粘合温度170以下，热风粘合，如无接触式的卡（考勤卡），电感线圈）溶剂粘合：常见的有醇溶，常见的话筒、喇叭、拾音器等耐冷媒（耐氟）：用于冷冻机电机，漆膜的耐低温特性，耐冷冻剂的腐蚀，漆包线表面润滑剂中不得含有低温中析出的物质高频特性：漆膜对高频的吸收较小，衰减小，成型线圈的Q值比较高，耐电晕：减少因高频脉冲产生的电晕现象融断特性：在超过限定温度时，漆包线熔断，主要用于小型、超小型电器，充电器、电源变换器，目的是不要因为线圈的温度升高引起火灾阻燃特性：漆包线油漆中加入阻燃剂，阻燃或难燃拉伸无针孔：成品线拉伸后，无针孔，较好的耐盐水针孔和拉伸盐水针孔性能，具有较高的绝缘击穿电压，能直焊，热稳定性高。

QPN漆包线基础知识目录一、QPN漆包线概述 (2)1.1 QPN漆包线的定义 (3)1.2 QPN漆包线的特点 (4)1.3 QPN漆包线的应用领域 (4)二、QPN漆包线的结构与性能 (5)2.1 QPN漆包线的结构 (7)2.2 QPN漆包线的性能 (7)2.2.1 电气性能 (8)2.2.2 机械性能 (10)2.2.3 热性能 (11)2.2.4 化学性能 (12)三、QPN漆包线的生产与制造 (13)3.1 原材料选择 (14)3.2 涂布工艺 (15)3.3 干燥与固化过程 (16)3.4 质量检测与控制 (17)四、QPN漆包线的应用与选型 (18)4.1 应用场景分析 (19)4.2 选型原则与方法 (21)4.3 常见问题及解决方案 (22)五、QPN漆包线的维护与保养 (23)5.1 使用环境要求 (24)5.2 定期检查与维护 (25)5.3 故障处理与预防措施 (26)六、QPN漆包线的发展趋势与前景 (27)6.1 技术创新与发展方向 (29)6.2 市场需求与竞争格局 (30)6.3 未来发展趋势展望 (31)一、QPN漆包线概述QPN漆包线是一种经过特殊工艺处理，以铜线为基材，表面覆盖有一层绝缘漆的电线。

其名称中的QPN代表了特定的漆包线类型及其特性。

作为一种重要的电气元件，QPN漆包线广泛应用于电机、电器、变压器等电气设备中。

QPN漆包线的主要功能包括绝缘保护、屏蔽、耐腐蚀、抗磨损等。

其基材铜线负责电流的传输，而绝缘漆层则起到了保护电线、防止短路和保证设备安全运行的作用。

由于其出色的屏蔽性能，QPN漆包线还能有效地减少电磁干扰，提高设备的运行效率。

QPN漆包线的生产工艺包括铜线拉制、表面处理、绝缘涂层涂覆、烘焙固化等多个步骤。

绝缘涂层的材质和工艺参数的选择对漆包线的性能有着至关重要的影响。

不同的应用场景和需求，会采用不同的涂层材料和工艺，以得到满足特定要求的QPN漆包线。
