电动机常用圆漆包线型号及耐热等级

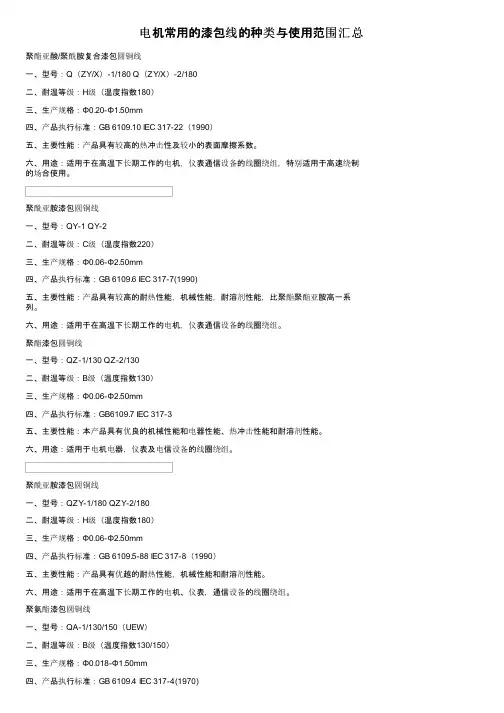

电机常用的漆包线的种类与使用范围汇总聚酯亚酸/聚酰胺复合漆包圆铜线一、型号：Q（ZY/X）-1/180 Q（ZY/X）-2/180二、耐温等级：H级（温度指数180）三、生产规格：Φ0.20-Φ1.50mm四、产品执行标准：GB 6109.10 IEC 317-22（1990）五、主要性能：产品具有较高的热冲击性及较小的表面摩擦系数。

六、用途：适用于在高温下长期工作的电机，仪表通信设备的线圈绕组，特别适用于高速绕制的场合使用。

聚酰亚胺漆包圆铜线一、型号：QY-1 QY-2二、耐温等级：C级（温度指数220）三、生产规格：Φ0.06-Φ2.50mm四、产品执行标准：GB 6109.6 IEC 317-7(1990)五、主要性能：产品具有较高的耐热性能，机械性能，耐溶剂性能，比聚酯聚酯亚胺高一系列。

六、用途：适用于在高温下长期工作的电机，仪表通信设备的线圈绕组。

聚酯漆包圆铜线一、型号：QZ-1/130 QZ-2/130二、耐温等级：B级（温度指数130）三、生产规格：Φ0.06-Φ2.50mm四、产品执行标准：GB6109.7 IEC 317-3五、主要性能：本产品具有优良的机械性能和电器性能、热冲击性能和耐溶剂性能。

六、用途：适用于电机电器，仪表及电信设备的线圈绕组。

聚酰亚胺漆包圆铜线一、型号：QZY-1/180 QZY-2/180二、耐温等级：H级（温度指数180）三、生产规格：Φ0.06-Φ2.50mm四、产品执行标准：GB 6109.5-88 IEC 317-8（1990）五、主要性能：产品具有优越的耐热性能，机械性能和耐溶剂性能。

六、用途：适用于在高温下长期工作的电机、仪表，通信设备的线圈绕组。

聚氨酯漆包圆铜线一、型号：QA-1/130/150（UEW）二、耐温等级：B级（温度指数130/150）三、生产规格：Φ0.018-Φ1.50mm四、产品执行标准：GB 6109.4 IEC 317-4(1970)五、主要性能：产品具有特好直焊性能，耐高频性能、在高频条件下，介质损耗小，产品可染成多种颜色以供特殊需要。

漆包线的命名、耐热等级、性能及用途基本认识一、漆包线的概念漆包线是在导体的表面涂一种或几种绝缘涂料，经烘焙、冷却后形成一种带绝缘层的电线。

漆包线是电磁线(绕组线)的一个品种，电磁线是用于电磁感应的电线。

在物理学中指出，在通电导体的周围会产生磁场，运动导体在磁场中切割磁力线会产生电流，这就是电磁感应现象。

因此漆包线的最终目的是实现电能、磁能和动能三者之间的相互转化(如下图所示)。

○1机械能→磁场能→电能○2电能→磁场能→电能○3电能→磁场能→机械能○4电能→磁场能二、漆包线的命名漆包线的命名由以下部分组成○1漆包线代号：Wire----W Qi BaoXian----Q○2漆膜品种：缩醛：PVF （Polyvinyl Formal）对应的漆包线名称：PVF聚脂：PE (Polyester) PEW聚氨脂：PU (Polyurethane) UEW聚脂亚胺：PEI (Polyester-imide) EIW聚酰胺酰亚胺： PAI (Polyamide-imide) AIW○3耐热等级：标上热级代号如”F-155º”○4漆膜厚度：“0”特厚，“1”厚漆膜，“2”薄漆膜，“3”薄漆膜○5颜色：红色“R”，绿色“G”蓝色“B”自然色“N”例如：2UEWF 0.45(R)表示直径0.45mm薄漆膜155级红色聚胺酯漆包线0DFWF 0.85表示直径为0.85mm厚漆膜200级耐冷媒漆包线。

三、漆包线的耐热等级漆包线耐热等级为漆包线能长时间（20000h以上）正常工作的环境温度，目前漆包线热级区分如四、漆包线的性能及用途漆包线广泛用于工业生产、家用电器等行业中，各种漆包线的主要性能及用途如下：。

电动机常用圆漆包线型号及耐热等级：1）缩醛漆包线（型号QQ），耐热等级：E级（120度）；2）聚酯漆包线（型号QZ/130），耐热等级：B级（130度）；3）改性聚酯漆包线（型号QZ/155），耐热等级：F级（155度）；4）改性聚酯亚胺漆包线（型号QZY/180），耐热等级：H级（180度）；5）酰胺酰亚胺漆包线（型号QZY、QXY/200），耐热等级：C级（200度）；6）聚酰亚胺漆包线（型号QY/200），耐热等级：C级（210度）。

电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。

允许温升是指电动机的温度与周围环境温度相比升高的限度。

绝缘的温度等级A级E级B级F级H级最高允许温度（℃）105 120 130 155 180绕组温升限值（K）60 75 80 100 125性能参考温度（℃）80 95 100 120 145定子B级，转子F级。

目前，在电子设备中应用电源接线端子已经成为一种趋势，而电源接线端子器件本身也在逐渐增大，并且可承载更大的功率，随着接线端子体积变大，它们在设备功能方面的重要性也越显突出，并且在保证产品特色方面也扮演了越来越重要的角色。

不断改进的电路板技术使面板上安装的接线端子可承载的电流提升了很多，目前已突破了110A的限制，远远超过了先前产品的水平，这使得在设计过程中到底使用哪种电源接线端子才能满足系统要求这一问题变得更加复杂。

此外，在不同地区衡量性能参数的方法也不同，甚至对同种产品所给出的标称参数也有相当大的差异。

因此，要想获得长期可靠性并保证低成本，了解这些差异是非常重要的。

用户需要理解UL和IEC规格间的差异。

在欧洲制造的接线端子产品的规格采用IEC标准，而在美国制造的产品则采用UL标准。

这两种标准之间的差异非常大。

中国接线端子联盟门户网。

中国接线端子技术论坛，中国电气附件网认为不了解产品规格测定方法的工程师会冒相当大的风险，因为选用的器件有可能会达不到所需要的功率水平，或者选用器件的规格远远超出了设计需要。

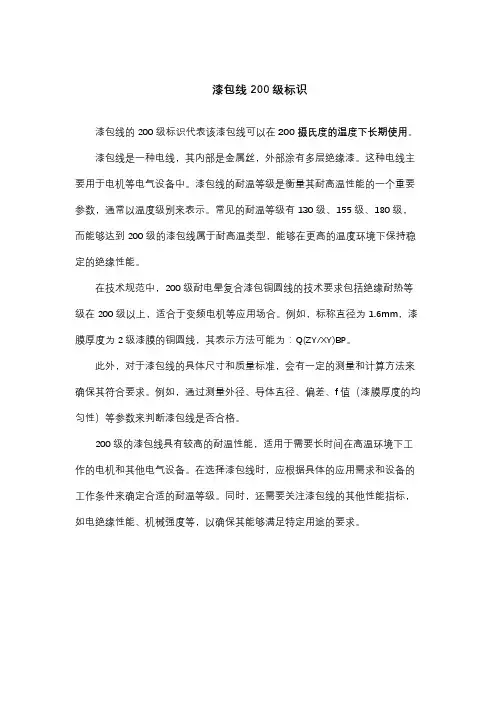

漆包线200级标识
漆包线的200级标识代表该漆包线可以在200摄氏度的温度下长期使用。

漆包线是一种电线，其内部是金属丝，外部涂有多层绝缘漆。

这种电线主要用于电机等电气设备中。

漆包线的耐温等级是衡量其耐高温性能的一个重要参数，通常以温度级别来表示。

常见的耐温等级有130级、155级、180级，而能够达到200级的漆包线属于耐高温类型，能够在更高的温度环境下保持稳定的绝缘性能。

在技术规范中，200级耐电晕复合漆包铜圆线的技术要求包括绝缘耐热等级在200级以上，适合于变频电机等应用场合。

例如，标称直径为1.6mm，漆膜厚度为2级漆膜的铜圆线，其表示方法可能为：Q(ZY/XY)BP。

此外，对于漆包线的具体尺寸和质量标准，会有一定的测量和计算方法来确保其符合要求。

例如，通过测量外径、导体直径、偏差、f值（漆膜厚度的均匀性）等参数来判断漆包线是否合格。

200级的漆包线具有较高的耐温性能，适用于需要长时间在高温环境下工作的电机和其他电气设备。

在选择漆包线时，应根据具体的应用需求和设备的工作条件来确定合适的耐温等级。

同时，还需要关注漆包线的其他性能指标，如电绝缘性能、机械强度等，以确保其能够满足特定用途的要求。

电机绕组用漆包线名称、型号及规格电磁线电磁线也叫漆包线，它是一种具有漆膜作为绝缘层，在导电线芯上涂覆绝缘漆后烘干形成的，用于中小型电机绕组的导电材料。

常用种类通过表1-3-6列出电磁线常用种类的名称、型号、绝缘等级及规格。

表1-3-6电机绕组用电磁线名称、型号及规格名称型号绝缘等级规格范围（mm）缩醛漆包圆铜线QQ-1、QQ-2 E (120℃)0.02～2.50缩醛漆包彩色线QQS-1、QQS-2聚氨脂漆圆铜线（包括彩色）QA-1、QA-20.015～1.00环氧漆包圆铜线QH-1、QH-20.06～2.50单玻璃丝包缩醛漆包圆铜线QQSBC0.53～2.50缩醛漆包扁铜线QQBa边0.8～5.6b边2.0～18聚酯漆包圆铜线QZ-1、QZ-2 B (130℃)0.02～2.50聚酯漆包圆铝线QZL-1、QZL-20.06～2.50聚酯漆包自粘性电磁线QZN B (130℃)单玻璃丝包聚酯漆包圆铜线QZSBC0.53～2.50 名称型号绝缘等级规格范围（mm）双玻璃丝包圆铜线SBEC0.25～6.0聚酯漆包扁铜线QZBa边0.8～5.6b边2.0～18单玻璃丝包聚酯漆包圆铜线QZSBCBa边0.9～5.6b边2.0～18双玻璃丝包聚酯漆包扁铜线QZSBECBa边0.9～5.6b边2.0～18聚酯亚胺漆包圆铜线QZY-1、QZY-2 F (155℃) 0.06～2.50单玻璃丝聚酯亚胺漆包扁铜线QZYSBFB聚酰亚胺漆包圆铜线QY-1、QY-2 H (180℃) 0.02～2.50聚酰胺酰亚胺漆包圆铜线QXY-1、QXY-20.06～2.50硅有机双玻璃丝包圆铜线SBEC0.25～0.6聚酰胺酰亚胺漆包圆铜线QXY-1、QXY-2C (≧180℃)0.06～2.50聚酰亚胺漆包圆铜线QY-1、QY-20.02～2.50聚酰亚胺薄膜绕包圆铜线Y2.常用圆铜线（裸）直径与截面积的换算（表1-3-7）直径㎜截面积㎜ 2 直径㎜截面积㎜ 2 直径㎜截面积㎜ 2 直径㎜截面积㎜ 2 直径㎜截面积㎜ 2 0．12 0．14 0．15 0．16 0．18 0．19 0．20 0．23 0．25 0．27 0．29 0．31 0．0113 0．0154 0．0117 0．0201 0．0255 0．0284 0．0314 0．0415 0．0491 0．0573 0．0661 0．0755 0．33 0．35 0．38 0．41 0．44 0．47 0．49 0．51 0．53 0．55 0．57 0．59 0．0855 0．0962 0．1184 0．1320 0．1521 0．1735 0．1886 0．204 0．221 0．238 0．255 0．273 0．62 0．64 0．67 0．69 0．72 0．74 0．77 0．80 0．83 0．86 0．90 0．93 0．302 0．322 0．353 0．374 0．407 0．430 0．466 0．503 0．541 0．581 0．636 0．679 0．96 1．0 1．04 1．08 1．12 1．16 1．20 1．25 1．30 1．35 1．40 1．45 0．724 0．785 0．849 0．916 0．985 1．057 1．131 1．227 1．327 1．431 1．539 1．651 1．50 1．56 1．62 1．68 1．74 1．81 1．88 1．95 2．02 2．1 2．26 2．44 1．767 1．911 2．06 2．22 2．38 2．57 2．78 2．99 3．2 3．46 4．01 4．68。

电机漆包线（电磁线）的绝缘等级：
E级绝缘：聚胺脂漆包铜圆线QA，120℃。

B级绝缘：高强度聚酯漆包圆铜线QZ，一般为QZ-2/130漆包线（2级漆膜，130℃）。

F级绝缘：聚酯亚胺漆包圆铜线QZY，一般为QZ（G）-2/155漆包线（2级漆膜，155度）。

H级绝缘：玻璃丝包漆包线，180℃。

绝缘耐热等级：
按照UL1446及IEC 60085
Y A E B F H N R
C
90 105 120 130 155 180 200 >220 250
按照NEMA MW 1000 及IEC 60317 有240级的芳香族聚酰胺漆包线（MW 16-C，通常QY），典型的材料
Y、A 聚酰胺（纯尼龙）一般应用在短路保护
E 缩醛、低温聚氨酯
B 聚氨酯
F 聚氨酯、聚酯
H 聚氨酯、聚酯亚胺、改性聚酯
N 聚酰胺酰亚胺复合聚酯或聚酯亚胺聚酰胺酰亚胺
R 聚酰胺酰亚胺聚酰亚胺
C 芳基聚酰亚胺
本身的电气绝缘等级要和漆膜厚度相关
漆膜厚度有薄、厚、特厚等等
电动机常用圆漆包线型号及耐热等级：1）缩醛漆包线（型号QQ），耐热等级：E级（120度）；2）聚酯漆包线（型号QZ/130），耐热等级：B级（130度）；3）改性聚酯漆包线（型号QZ/155），耐热等级：F级（155度）；4）改性聚酯亚胺漆包线（型号QZY/180），耐热等级：H级（180度）；5）酰胺酰亚胺漆包线（型号QZY、QXY/200），耐热等级：C级（200度）；6）聚酰亚胺漆包线（型号QY/200），耐热等级：C级（210度）。

漆包线的等级及分类
1. 嘿，你知道漆包线其实是有不同等级的吗？就好比学生有成绩好坏之分一样！比如我们常见的电动机里用的漆包线，那可是有讲究的呀！普通等级的可能就满足一般运转，可要是高级点的，那性能可就大不一样啦！能让电动机更高效稳定地工作呢！
2. 哇哦，漆包线的分类也超有趣的呀！就像水果有不同种类一样。

有一种叫聚酯漆包线的，它就像苹果，普普通通但很实用；还有一种聚酰亚胺漆包线，那简直就是榴莲呀，特别却不可或缺！比如在一些高温环境下，它的表现那叫一个棒！
3. 漆包线的等级啊，可不能小瞧！你想想看，要是等级差的用在重要地方，那不就像让小孩去干大人的重活一样，能行么？就像那种劣质的漆包线，用着用着可能就出问题啦，多让人头疼！
4. 嘿呀，漆包线的分类可复杂啦，但也很好理解呀！好比不同性格的人。

圆线漆包线就像是性格随和的人，到处都能用；扁线漆包线呢，就像是有特殊才能的人，在特定场合才能大展身手呢！
5. 你说漆包线的等级重要不？当然重要啦，这就跟你买手机选配置一样！高等级的漆包线给设备带来的提升那可不是一点点。

比如在一些精密仪器里，就得用高品质的漆包线呀，不然怎么保证精度呢？
6. 哇，漆包线的分类真的是各有千秋呀！像自粘性漆包线，那就是个小机灵鬼，自己就能粘住，多方便呀！不同的分类适应不同的需求，就像不同的工
具解决不同的问题一样。

所以呀，选对漆包线的等级和分类真的超级重要！我的观点就是，一定要根据实际需要，好好挑选适合的漆包线，不然可就麻烦咯！。

漆包线型号规格
漆包线分非直焊型(需要刮漆才能焊接)和直焊型(不用刮漆就可以直接焊接).
QZ聚酯漆包线:我们简称为QZ普通线(非直焊型),普通电机最常用,耐温130度,机械强度高. QZY聚酯亚胺漆包线:我们简称为QZY高温线(非直焊型),耐温180度,用于耐热要求高的电机,寿命更长久.
QA聚氨酯漆包线:我们简称为QA直焊线(直焊型),耐温155度,可直焊,易着色,高频下低介质损耗,用于通讯,音响,高频变压器,小型变压器等.
Q(ZY+XY)聚酯亚胺/聚酞胺酰亚胺复合漆包线:我们简称为YY耐氟线(非直焊型),是冰箱/空调压缩机用线,耐高温200度,还具有耐冷冻剂,耐严寒,耐辐射等特性,机械强度高,电气性能稳定,耐化学性能和耐冷冻剂性能好,超负荷能力强.
UEW是日本标准的表示法.台资及韩资都用UEW表示,QA是国标和国际标准表示法.二者的差别是UEW外径等范围比较宽松,其它基本相同.注:2UEW-QA-1 1UEW-QA-2QA-1里面的Q是系统代号,漆的第一个拼音字母.A是聚氨酯漆,氨的第一个拼音字母.-1代表薄漆膜,-2代表厚漆膜,-3代表加厚漆膜。

漆包线（SWG25 30）基本信息。

产品型号：0.315-0.508毫米绝缘材料：漆包线导体类型：固体导体材料：铝应用：地下类型：绝缘漆包铝圆线是一种由电工圆铝杆绘制特殊尺寸的模具，然后涂有珐琅多次重复以上的绕组线。

漆包圆铝线1 的优势。

与铜漆包线相比，漆包线铝线容易绕组，也有一个固体氧化物膜的漆包线铝线的表面上，这使得它具有良好的隔热效果，寿命长。

2由于铝膜层的良好的隔热效果，它的耐热温度可以是20度，高于铜线;3使用铝的最大好处是，它是比铜显着降低了生产成本，第二，它可以连接到的固体很容易，在操作过程中，它也可以减少货运及运输和第三轻三分之一。

应用领域微波变压器;生产重量轻，相对高的导电性，耐热性和良好的绕组，特别是传输的高频信号的绕组;要求在高频电压装置，常见的变压器，电感线圈，电动机，家用电气和微型马达;电磁线开盖在小型电机转子绕组漆包线开盖。

等开盖在显示器偏转线圈的电磁线电磁线开盖的消磁线圈其他特殊电磁线执行标准企业标准Q/320292AAAB01-2009产品种类130级聚酯漆包圆铝线铝绞线制造范围铜芯直径（155）：0.20毫米〜3.50毫米如果需要规模以上scpoe，请与我们联系产品介绍纸包线是由无氧铜杆或电工圆铝杆这特殊尺寸的模具拉拔或挤压类型的绕组线，然后包裹着特殊的绝缘材料。

主要用于在绕组油浸式变压器，电抗器，和其他电子设备。

产品类型1胡椒包扁铜（铝）导体，2纸包圆铜（铝）导体，3胡椒包扁硬铜导体，4特种绝缘材料覆盖的矩形铜（铝）导体。

制造覆盖范围胡椒的矩形铜（铝）导体：厚度答：1.00毫米〜10.00毫米宽度B：3.00毫米25.00毫米纸包圆铜（铝）导体：3.00毫米≤导体直径d≤6.00毫米的矩形硬铜导体厚度答：1.00毫米〜2.50毫米宽度B：5.00毫米〜15.00毫米如果需要大小，以上scpoe或选择其他不同的类型，请与我们联系。

PEW 热乙130 F 155 标准Q/320292AAAB01-2009 应用风扇，空调器，电动工具，洗衣机，微型电机，防爆电机，镇流器，干式变压器和其它电动工具的绕组。

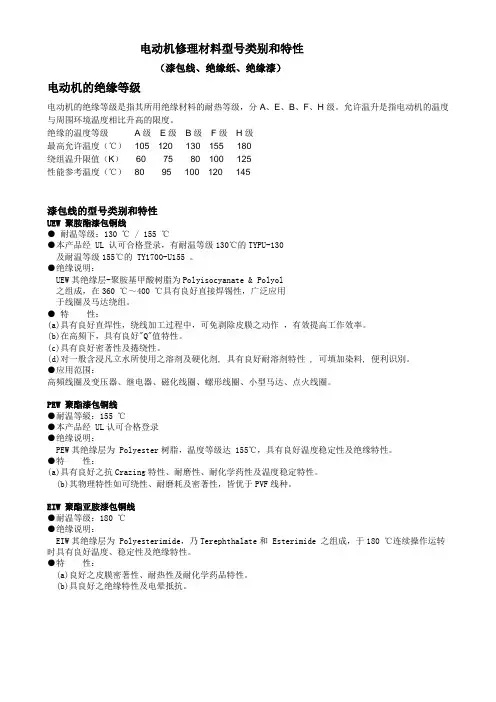

电动机修理材料型号类别和特性（漆包线、绝缘纸、绝缘漆）电动机的绝缘等级电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。

允许温升是指电动机的温度与周围环境温度相比升高的限度。

绝缘的温度等级A级E级B级F级H级最高允许温度（℃）105 120 130 155 180绕组温升限值（K）60 75 80 100 125性能参考温度（℃）80 95 100 120 145漆包线的型号类别和特性UEW 聚胺酯漆包铜线●耐温等级：130 ℃ / 155 ℃●本产品经 UL 认可合格登录，有耐温等级130℃的TYPU-130及耐温等级155℃的 TY1700-U155 。

●绝缘说明：UEW其绝缘层-聚胺基甲酸树脂为Polyisocyanate & Polyol之组成，在360 ℃～400 ℃具有良好直接焊锡性，广泛应用于线圈及马达绕组。

●特性：(a)具有良好直焊性，绕线加工过程中，可免剥除皮膜之动作，有效提高工作效率。

(b)在高頻下，具有良好"Q"值特性。

(c)具有良好密著性及捲绕性。

(d)对一般含浸凡立水所使用之溶剂及硬化剂, 具有良好耐溶剂特性 , 可填加染料, 便利识別。

●应用范围：高頻线圈及变压器、继电器、磁化线圈、螺形线圈、小型马达、点火线圈。

PEW 聚酯漆包铜线●耐温等級：155 ℃●本产品经 UL认可合格登录●绝缘说明：PEW其绝缘层为 Polyester树脂，温度等级达 155℃，具有良好温度稳定性及绝缘特性。

●特性：(a)具有良好之抗Crazing特性、耐磨性、耐化学药性及温度稳定特性。

(b)其物理特性如可绕性、耐磨耗及密著性，皆优于PVF线种。

EIW 聚酯亚胺漆包铜线●耐温等级：180 ℃●绝缘说明：EIW其绝缘层为 Polyesterimide，乃Terephthalate和 Esterimide 之组成，于180 ℃连续操作运转时具有良好温度、稳定性及绝缘特性。

小常识：漆包线规格标明的直径指的是裸铜线的直径，我们用卡尺测出的漆包线直径是外径(包括了漆皮厚度)。

1.聚酯亚胺／聚酰胺酰亚胺复合层漆包线（125元）系目前在国内外使用较为广泛的耐热漆包线，其热级为200，该产品耐热性高，还具有耐冷冻剂，耐严寒，耐辐射等特性，机械强度高，电气性能稳定，耐化学性能和耐冷冻剂性能好，超负荷能力强。

广泛应用于冰箱压缩机，空调压缩机，电动工具，防爆电动机及高温，高寒，耐辐射，超负荷等条件下使用的电机，电器。

名称：QZYXY-200高温漆包线耐温等级：200级耐压：1000V以上颜色：本色包装：线轴卷绕包装计价单位:1KG现货规格：2.聚酯漆包线（108元）：热级为130，该产品机械强度高，并具有良好的弹性，耐刮，附着性，电气性能和耐溶剂性能。

广泛应用在各种电机，电器，仪表，电讯器材及家电产品。

名称：QZ-2/130 聚酯漆包圆铜线耐温等级：130级耐压：1000V以上颜色：本色规格：0.10-2.50mm计价单位：1 公斤现货规格：QZ-2里面的Q是系列代号，漆的第一个拼音字母。

Z是聚酯漆，酯的第一个拼音字母。

-1代表薄漆膜，-2代表厚漆膜，-3代表加厚漆膜。

3.聚氨酯漆包线（125元）：最大特点是具有直焊性，耐高频性能性好，易着色，耐潮性能好,广泛应于电子家电和精密仪器，电讯，仪表上。

名称：QA-1/155直焊型漆包铜圆线耐温等级：155级耐压：500V 颜色：红色、本色包装：线轴卷线包装计价单位：1 公斤现货规格：产品特性：聚氨酯漆包线有一个其他型号的漆包线无法比拟的优越性，就是在360 ℃～400 ℃具有良好的直焊性。

懂行的朋友都知道，由于油漆绝缘，漆包线在焊锡的时候需要刮去焊锡部位的油漆，才能保证其的导电性，这个刮漆过程，既增加了成本也增加了时间，而且遇到微细漆包线，一碰就断，刮漆是个技术活了，因此在这个基础上，直焊性漆包线便应运而生。

所谓直焊性，就是漆包线在焊锡的时候是不需要刮漆直接焊接的一种性能。

漆包线型号中字母含义举例说明：
QQ—1缩醛漆、铜线、圆线线、薄绝缘即薄绝缘缩醛漆包圆铜线。

QZLB聚酯漆、铝线、扁线、即聚酯漆包铝扁线。

QATWC聚胺酯漆、无磁性铜线、圆线。

即无磁性聚胺酯漆圆铜线。

Q油性漆
QZ聚酯漆
QQ缩醛漆
QA聚胺酯漆
QH环氧漆
QY聚酰亚胺漆
QXY聚酰胺聚酰亚胺漆
QZY聚酯亚胺漆
N自粘性
M耐冷媒
NS耐水
T 铜线
TK康铜线
TM锰铜线
TWC无磁性铜线
TY镀银铜线
TN镀镍铜线
L 铝线
TL铜包铝线
NC镍铬线
B扁
D带箔
K空心
-1薄绝缘
-2厚绝缘
电磁线热级分类如下：
E级绕组线允许的最高工作温度120℃以下温度指数 120
B级绕组线允许的最高工作温度130℃以下温度指数 130
F级绕组线允许的最高工作温度155℃以下温度指数 155
H级绕组线允许的最高工作温度180℃以下温度指数 180
C级绕组线允许的最高工作温度200℃以下温度指数 200
漆包线的热级用／XXX 表示，如/200。

漆包线耐热等年级及耐
热寿命
IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
漆包线耐热等级及耐热寿命
一、漆包线耐热等级
二、不同型号漆包线的热寿命图
三、漆包线使用一般注意事项：
1、使用前确认项目
漆包线在上机绕线使用之前，应注意检查漆包线的型号、规格是否符合要求，以免造成异常现象发生。

2、搬运过程注意项目
由于漆包线的皮膜很薄，非常容易受到尖锐物体的损伤，因此搬运的过程中要小心防止碰撞造成漆包线受损。

3、储存
首先要维护漆包线外包装的完整性，防止因包装破损而使漆包线受到污染；通常漆包线的储存应远离灰尘、金属碎屑、潮湿和阳光照射。

4、绕线过程注意事项
（1）绕线过程擦伤由于漆包线的表面是一层绝缘皮膜，容易受到金属物体边角的刮伤，因此在绕线过程中一定要注意机械设备与漆包线接触的部位，并尽量减少施加在漆包线上的外力；避免漆膜受到损伤。

（2）绕线张力在绕线过程中，施加在漆包线上的张力尽可能的要小，以尽可能地减少漆包线性能的变化。

5、漆膜的去除
（1）燃烧法：如酒精灯燃烧法。

（2）机械剥离法：如专用的漆皮剥离器。

（3）化学试剂处理法：如脱漆剂。

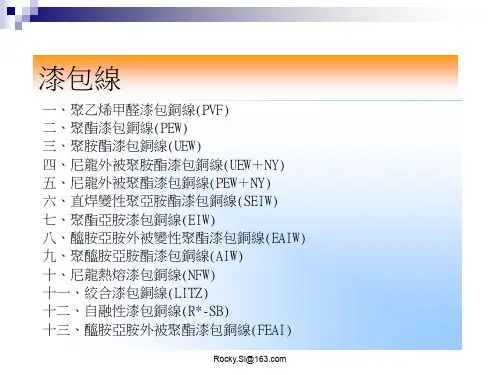

漆包线的型号类别和特性※聚乙烯甲醛漆包銅線（PVF）※聚酯漆包銅線（PEW）※聚胺酯漆包銅線（UEW）※尼龍外被聚胺酯漆包銅線（UEW+NY）※尼龍外被聚酯漆包銅線（PEW+NY）※直焊變性聚亞胺酯漆包銅線（SEIW）※聚酯亞胺漆包銅線（EIW）※醯胺亞胺外被變性聚酯漆包銅線（EAIW）※聚醯胺亞胺酯漆包銅線（AIW）※尼龍熱熔漆包銅線（NFW）※絞合漆包銅線（LITZ）※自融性漆包銅線（R*-SB）UEW聚胺酯漆包銅線℃℃●耐溫等級：130 / 155●本產品經 UL 認可合格登錄，有耐溫等級130℃的TYPU-130及耐溫等級155℃的 TY1700-U155 。

●絕緣說明：UEW其絕緣層-聚胺基甲酸樹脂為Polyisocyanate & Polyol之組成，在360 ℃～400 ℃具有良好直接焊錫性，廣泛應用於線圈及馬達繞組。

●特 性：(a)具有良好直焊性，繞線加工過程中，可免剝除皮膜之動作，有效提高工作效率。

(b)在高頻下，具有良好"Q"值特性。

(c)具有良好密著性及捲繞性。

(d)對一般含浸凡立水所使用之溶劑及硬化劑, 具有良好耐溶劑特性 , 可填加染料, 便利識別。

●應用範圍：高頻線圈及變壓器、繼電器、磁化線圈、螺形線圈、小型馬達、點火線圈。

PEW聚酯漆包銅線●耐溫等級：155 ℃●本產品經 UL 認可合格登錄●絕緣說明：PEW其絕緣層為 Polyester樹脂，溫度等級達 155℃，具有良好溫度穩定性及絕緣特性。

●特 性：(a)具有良好之抗Crazing特性、耐磨性、耐化學藥性及溫度穩定特性。

(b)其物理特性如可繞性、耐磨耗及密著性，皆優於PVF線種。

EIW聚酯亞胺漆包銅線●耐溫等級：180℃●絕緣說明：EIW其絕緣層為 Polyesterimide，乃Terephthalate和 Esterimide 之組成，於180 ℃連續操作運轉時具有良好溫度、穩定性及絕緣特性。
