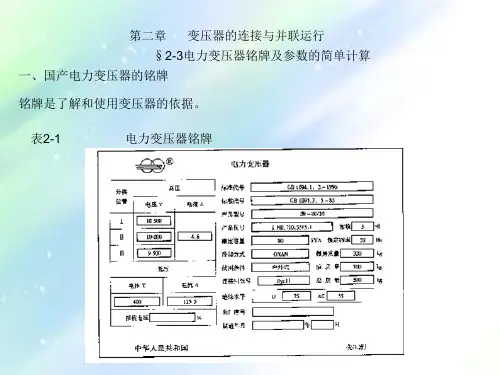

看懂变压器铭牌与参数
在各类电力工程中经常可以看到变压器的身影，作为如此重要的电气设备，在看到它的铭牌以及听到各种设备参数，你是否存在过困惑呢？答案如果是肯定的话，那下面就由小编对以上这些问题进行浅析，希望能解除大家存在的疑惑，普及下电气设备的相关知识。
变压器是一种静止的电气设备，属于一种旋转速度为零的电机。
电力变压器在系统中工作时，可将电能由它的一次侧经电磁能量的转换传输到二次侧，同时根据输配电的需要将电压升高或降低。
故它在电能的生产输送和分配使用的全过程中，作用十分重要。
整个电力系统中，变压器的容量通常约为发电机容量的3倍以上。
（一）变压器的型号
变压器的型号分两部分，前部分由汉语拼音字母组成，代表变压器的类别、结构特征和用途，后一部分由数字组成，表示产品的容量（KV A）和高压绕组电压（KV）等级。
汉语拼音字母含义如下：
第1部分表示相数。
D—单相（或强迫导向）；S—三相
第2部分表示冷却方式。
J—油浸自冷；F—油浸风冷；FP—强迫油循环风冷；SP—强迫油循环水冷。
第3部分表示电压级数。
S—三级电压；无S表示两级电压
其他：O—全绝缘；L—铝线圈或防雷；O—自耦（在首位时表示降压自耦，在末位时表示升压自耦）；Z—有载调压；TH—湿热带（防护类型代号）；TA—干热带（防护类型代号）
（二）额定容量（SN）
额定容量是制造厂所规定的在额定工作状态（即在额定电压、额定频率、额定使用条件下的工作状态）下变压器输出的视在功率的保证值，以SN表示。
额定容量通常是指高压绕组的容量；当变压器容量因冷却方式而变更时，则额定容量是指它的最大容量。
（三）额定电流（I1、I2）
变压器一、二次额定电流是指在额定电压和额定环境温度下使变压器各部分不超温的一、二次绕组长期允许通过的线电流，单位以A 表示。
（四）额定电压（UN）
变压器的额定电压就是各绕组的额定电压，是指额定施加的或空载时产生的电压。
一次额定电压U1N是指接到变压器一次绕组端点的额定电压值；二次额定电压U2N是指当一次绕组所接的电压为额定值、分接开关放在额定分触头位置上，变压器空载时二次绕组的电压（单位为V或KV）。
三相变压器的额定电压指的均是线电压。
一般情况下在高压绕组上抽出适当的分接头，因为高压绕组或其单独调压绕组常常套在最外面，引出分接头方便；其次是高压侧电流小，引出分接引线和分接开关的载流部分截面小，分接开关接触部分容易解决。
（五）阻抗电压（短路阻抗）
阻抗电压也称短路电压（Uz%），它表示变压器通过额定电流时在变压器自身阻抗上所产生的电压损耗（百分值）。
用试验求取的方法为：将变压器二次侧短路，在一次侧逐渐施加电压，当二次绕阻通过额定电流时，一次绕阻施加的电压Uz与额定电压Un之比的百分数,即：Uz%=Uz/Un×100%。
正常运行时，阻抗电压少一些较好，因为阻抗电压过大时，会产生过大的电压降，而在变压器发生短路时，阻抗电压大一些较好，因可以限制短路电流，否则变压器经受不住短路电流冲击。
（六）空载电流（I0）
变压器一次侧施加（额定频率的）额定电压，二次侧断开运行时称为空载运行，这时一次绕组中通过的电流称空载电流，它主要仅用于产生磁通，以形成平衡外施电压的反电动势，因此空载电流可看成也就是励磁电流。
变压器容量大小、磁路结构和硅钢片的质量好坏，是决定空载电流的主要因素。
（七）空载损耗（P0）
空载电流的有功分量I0a为损耗电流，由电源所汲取的有功功率称空载损耗P0。
空载损耗主要决定于铁心材质的单位损耗。
（八）短路损耗（Pf）
短路损耗变压器二次侧短接、一次绕组通过额定电流时变压器由电源所汲取的（亦即消耗的）功率（单位为W或KW）。
（九）连接组别
表示变压器各相绕组的连接方式和一、二次线电压之间的相位关系。
符号顺序由左至右各代表一、二次绕组的连接方式，数字表示两个绕组的连接组号。
一般的高压变压器基本都是Yn，Y,d11接线。
在变压器的联接组别中“Yn”表示一次侧为星形带中性线的接线，Y 表示星形，n表示带中性线；“d”表示二次侧为三角形接线。
“11”表示变压器二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。
