变压器铭牌参数的含义

引自电气设计工程师培训班资料变压器型号、铭牌的含义详解变压器型号含义第一部分干式变压器：例如，（ＳＣＢ１０－１０００ＫＶＡ／１０ＫＶ／０．４ＫＶ）:Ｓ的意思表示此变压器为三相变压器，如果Ｓ换成Ｄ则表示此变压器为单相。

Ｃ的意思表示此变压器的绕组为树脂浇注成形固体。

Ｂ的意思是箔式绕组，如果是Ｒ则表示为缠绕式绕组，如果是Ｌ则表示为铝绕组，如果是Ｚ则表示为有载调压（铜不标）。

１０的意示是设计序号，也叫技术序号。

１０００ＫＶＡ则表示此台变压器的额定容量（１０００千伏安）。

１０ＫＶ的意思是一次额定电压，０．４ＫＶ意思是二次额定电压。

电力变压器产品型号其它的字母排列顺序及涵义。

（１）绕组藕合方式，涵义分：独立（不标）；自藕（Ｏ表示）。

（２）相数，涵义分：单相（Ｄ）；三相（Ｓ）。

（３）绕组外绝缘介质，涵义分；变压器油（不标）；空气（Ｇ）：气体（Ｑ）；成型固体浇注式（Ｃ）：包绕式（ＣＲ）：难燃液体（Ｒ）。

（４）冷却装置种类，涵义分；自然循环冷却装置（不标）：风冷却器（Ｆ）：水冷却器（Ｓ）。

（５）油循环方式，涵义：自然循环（不标）；强迫油循环（Ｐ）。

（６）绕组数，涵义分；双绕组（不标）；三绕组（Ｓ）；双分裂绕组（Ｆ）。

（７）调压方式，涵义分；无励磁调压（不标）：有载调压抑（Ｚ）。

（８）线圈导线材质，涵义分：铜（不标）；铜箔（Ｂ）；铝（Ｌ）铝箔（ＬＢ）。

（９）铁心材质，涵义；电工钢片（不标）；非晶合金（Ｈ）。

（１０）特殊用途或特殊结构，涵义分；密封式（Ｍ）；串联用（Ｃ）；起动用（Ｑ）；防雷保护用（Ｂ）；调容用（Ｔ）；高阻抗（Ｋ）地面站牵引用（ＱＹ）；低噪音用（Ｚ）；电缆引出（Ｌ）；隔离用（Ｇ）；电容补偿用（ＲＢ）；油田动力照明用（Ｙ）；厂用变压器（ＣＹ）；全绝缘（Ｊ）；同步电机励磁用（ＬＣ）。

第二部分变压器型号一、电力变压器型号说明如下：注：电力变压器后面的数字部分：斜线左边表示额定容量（千伏安）；斜线右边表示一次侧额定电压（千伏）。

怎么看变压器铭牌？变压器铭牌就像是变压器的身份证一样，不仅说明它的出生日期（生产日期）、性别（主要使用材料），还告诉了我们的使用范围（额定容量、电压、电流）。

所以看懂变压器铭牌是使用变压器的基本要求！一、变压器的型号变压器的型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料的符号，以及变压器容量、额定电压、绕组连接方式组成。

①先来看看型号字母的代表含义。

D-单相S-三相J-油浸自冷L-绕组为铝线Z-有载调压SC-三相环氧树脂浇注SG-三相干式自冷JMB-局部照明变压器YD-试验用单相变压器BF(C) -控制变压器（C为C型铁芯结构）DDG-单相干式低压大电流变压器B--低压箔式线圈②再来看看型号数字的代表含义：斜线左边表示额定容量kV A（千伏安）；斜线右边表示一次侧额定电压kV（千伏）。

如1：SJL-1000/10，为三相油浸自冷式铝线、双线圈电力变压器，额定容量为1000千伏安、高压侧额定电压为10千伏。

③变压器型号的基本表示方法:基本型号+设计序号--额定容量(kV A)/高压侧电压。

如2:S7-315/10变压器即三相（S）铜芯10KV变压器,容量315KV A,设计序号7为节能型.如3：scr9-500/10，s11-m-100/10S--三相C--浇注成型（干式变压器）r缠绕型9（11）--设计序号500（100）--容量（kV A）10--额定电压（kV）m--密闭④变压器的型号：变压器绕组数+相数+冷却方式+是否强迫油循环+有载或无载调压+设计序号+“-”+容量+高压侧额定电压组成。

如4：SFPZ9-120000/110指的是三相（双绕组变压器省略绕组数，如果是三绕则前面还有个S）双绕组强迫油循环风冷有载调压，设计序号为9，容量为120000KV A，高压侧额定电压为110KV的变压器。

如5：SCB9-2000/10SC----三相固体成型(环氧浇注)B-----低压箔式线圈9-----性能水平代号2000--额定容量10----额定高压侧电压二、短路阻抗变压器短路阻抗也称阻抗电压，它是这样定义的:当变压器二次绕组短路(稳态)，一次绕组流通额定电流而施加的电压称阻抗电压Uz。

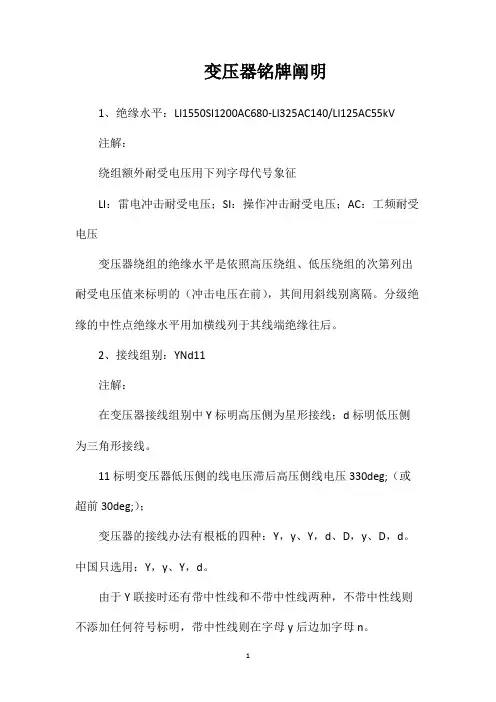

变压器铭牌解释1、绝缘水平：LI 1550 SI 1200 AC 680-LI 325 AC 140/LI 125 AC 55kV注解：绕组额定耐受电压用下列字母代号标志LI：雷电冲击耐受电压；SI：操作冲击耐受电压；AC：工频耐受电压变压器绕组的绝缘水平是按照高压绕组、低压绕组的顺序列出耐受电压值来表示的（冲击电压在前），其间用斜线分隔开。

分级绝缘的中性点绝缘水平用加横线列于其线端绝缘之后。

2、接线组别：YNd11注解：在变压器接线组别中“Y”表示高压侧为星形接线；“d”表示低压侧为三角形接线。

“11”表示变压器低压侧的线电压滞后高压侧线电压330°（或超前30°）；变压器的接线方式有基本的四种：“Y，y”、“Y，d”、“D，y”、“D，d”。

我国只采用：“Y，y”、“Y，d”。

由于Y连接时还有带中性线和不带中性线两种，不带中性线则不增加任何符号表示，带中性线则在字母y后面加字母n。

3、强迫导向油循环水冷ODWF注解：强迫导向油循环风冷或水冷(ODAF或ODWF) 一般适用于75000kV A及以上、110kV产品；120000kV A及以上、220kV产品；330kV级及500kV级产品。

4、变压器调节方式注解：变压器的调压方式有无载调压和有载调压两种：①无载调压：指的是变压器在停电、检修情况进行调节分接开关位置，从而改变变压器变比，以实现调节目的。

②有载调压：指的是变压器在运行中可以调节分接开关位置，从而改变变压器变比，以实现调压目的。

变压器铭牌解读
变压器的铭牌上通常包含了一些重要的技术参数和标识，以下是一般变压器铭牌上可能包含的信息及其解读：
额定容量（Rated Capacity）：表示变压器的额定容量，通常以千伏安（kVA）为单位。

这个数值表示变压器能够承受的额定负荷容量。

额定电压（Rated Voltage）：包括高压侧额定电压和低压侧额定电压，通常以伏特（V）为单位。

这些数值表示变压器的额定工作电压。

频率（Frequency）：表示变压器设计工作的电力系统频率，通常以赫兹（Hz）为单位。

冷却方式（Cooling Method）：表示变压器的冷却方式，通常有油浸式（Oil-immersed）和干式（Dry-type）两种。

制造日期（Date of Manufacture）：表示变压器的制造日期，这对于跟踪变压器的使用寿命和维护周期很重要。

制造商信息（Manufacturer Information）：包括了变压器制造商的名称、地址和联系方式。

其它标识：有些变压器铭牌上还可能包含其它标识，如型号、重量、绕组连接方式、绝缘等级等信息。

当然，具体的变压器铭牌信息会因制造商和型号而有所差异，以上是一般情况下的解读。

电力变压器铭牌有哪些主要技术参数，你都知道吗？电力变压器是供配电系统中关键的一个环节，它起到电力系统中电压等级的变换，同时连接不同电压等级的电网，以利于电能的输送、分配和使用。

图1是一台电力变压器上的铭牌，从铭牌上可以看到变压器的哪些信息和主要技术参数呢？从图1中的铭牌可以看到电力变压器的产品型号、额定容量、额定电压、额定频率及相数、连接组标号、冷却方式、使用条件、阻抗电压、绝缘水平、其他信息等等。

下面对电力变压器的铭牌的主要参数进行介绍。

产品型号。

图1中电力变压器的产品型号为S11-M-50/10，其中，S代表三相，S是三相中三的汉语拼音的首字母，单相用D表示，也是单的汉语拼音的首字母；11表示性能水平代号，目前的性能水平代号有10、11、12、13、15等，代号也大表明节能水平越高，即电力变压器内部损耗越低，但是价格也越贵；M表示密封式，在易燃易爆场所和安全要求较高的场所采用全密封变压器，一般场所采用普通电力变压器即可；50代表变压器的容量，单位为kV A；10表示变压器高压侧的额定电压，单位为kV。

根据上述分析可以得到电力变压器的型号含义如图2所示。

额定容量。

图1中变压器的容量为50kV A，我们目前电力变压器采用R10容量等级，即变压器容量的等级是按照R10==1.26倍数递增，变压器的容量等级有50、63、80、100、125、160、200、250、315、400、500、630、800、1000、1600kV A等。

额定电压。

图1中变压器的额定电压为10000±5%/400V，说明该变压器高压侧的分接开关有三个位置，分别为10000×=10500、10000、10000×=9500，低压侧的额定电压为400V，变压器的高压侧设置分接开关的目的是可以调节变压器的供电电压水平。

如果设备端电压偏高的时候，将分接开关转换到+5%的分接头上，以降低设备端电压；如果设备端电压偏低的时候，将分接开关转换到-5%的分接头上，以升高设备端电压。

200kva变压器铭牌参数
200kVA变压器的铭牌参数通常包括额定容量、额定电压、额定
电流、频率、绕组连接组别、短路阻抗等信息。

首先，额定容量是指变压器能够持续稳定工作的功率容量，通
常以千伏安（kVA）为单位。

200kVA表示该变压器的额定容量为200
千伏安。

其次，额定电压是指变压器的设计工作电压，包括高压绕组和
低压绕组的额定电压值。

这个参数可以告诉用户变压器适用于哪种
电压等级的电网。

额定电流是指变压器在额定容量和额定电压下的额定电流数值，这个参数可以帮助用户了解变压器的负载能力。

频率是指变压器设计用于工作的电网频率，通常为50Hz或
60Hz。

绕组连接组别描述了变压器绕组的连接方式，例如Yyn0、
Dyn11等，这些代码代表了高压绕组和低压绕组的连接方式和接线
组别。

短路阻抗是指变压器在额定容量和额定电压下的短路阻抗数值，这个参数可以影响变压器的短路电流和过载能力。

除了这些参数外，铭牌上还会包括制造厂家、出厂日期、重量、绝缘等级等其他重要信息。

这些参数对于用户选择、安装和运行变
压器都具有重要的指导意义。

干式变压器铭牌参数±2x2.5
干式变压器铭牌参数中的“±2x2.5”通常是指变压器的电压调
节范围。

在这里，“±”表示正负偏差，而“2x2.5”表示变压器的
额定电压。

这意味着变压器的电压可以在额定电压的正负2%范围内
调节，即增加或减少2% x 2.5V。

这种调节范围使得变压器能够适
应电网电压的波动，保持输出电压稳定。

这种参数设计可以确保变
压器在各种电网条件下都能提供稳定的输出电压，从而保护设备和
提高系统的可靠性。

此外，干式变压器铭牌参数还包括其他重要信息，如额定容量、额定频率、绝缘等级、制造日期等。

这些参数都对变压器的性能和
使用条件有重要影响，因此在选择和使用变压器时都需要仔细阅读
和理解铭牌参数，以确保设备的安全可靠运行。

变压器铭牌标示参数的含义摘要：通过对一台电源变压器铭牌标示的参数说明，详细阐述了变压器型号表示方法、环保特性等级、联结组标号表示方法、绝缘水平与绝缘等级等参数的测量方法和含义。

关键词：变压器；铭牌；参数；联结图中图分类号：TM4 文献标识码：A 文章编号：1673-0992（2010）02-004-02变压器是一种静止的电器设备，它利用电磁感应原理将一种电压等级的交流电能转变为另一种电压等级的交流电能，同时完成电路中电流大小和阻抗的转换。

一般由铁芯、绕组、绝缘、分接开关以及冷却装置等组成。

不同类型的变压器均有相应的技术要求，用铭牌的形式表示出来。

按照国家标准，电力变压器铭牌通常标示的项目有变压器的相数、额定容量、额定频率、各绕组额定电压、各绕组额定电流、联结组标号、绕组联结示意图、冷却方式、使用条件、总重量等。

为能更好的说明变压器铭牌标示，现以一台10KV 197V电源变压器铭牌为例，对变压器铭牌标示的技术参数进行说明。

1 电力变压器型号表示方法通常电力变压器型号表示中包含有绕组耦合方式、相数、冷却方式、调压方式、防护方式标示、额定容量、高压绕组额定电压等级等。

变压器额定电压指的是高压侧的额定线电压有效值，额定容量指的是在变压器铭牌所规定的额定状态下，变压器二次侧的输出能力。

变压器的额定电流为通过绕组线端的电流，即线电流的有效值。

变压器按相数分单相和三相两种。

分接开关指变换分接以进行调压所采用的开关。

无励磁调压和有载调压都是指的变压器分接开关调压方式。

变压器二次不带负载，一次也与电网断开（无电源励磁）的调压，称为无励磁调压；带负载进行变换绕组分接的调压，称为有载调压。

无励磁调压一般用于对电压要求不是很严格而不需要经常调档的变压器，而有载调压一般用于对电压要求严格经常调档的变压器。

在变压器测试中还有短路阻抗比的测试。

短路阻抗比以阻抗电压与额定电压之比的百分数来表示。

阻抗电压是指变压器二次侧短路，一次侧施加电压使其电流达到额定值时所施加的电压称为阻抗电压。
