电力变压器铭牌有哪些主要技术参数，你都知道吗？电力变压器是供配电系统中关键的一个环节，它起到电力系统中电压等级的变换，同时连接不同电压等级的电网，以利于电能的输送、分配和使用。

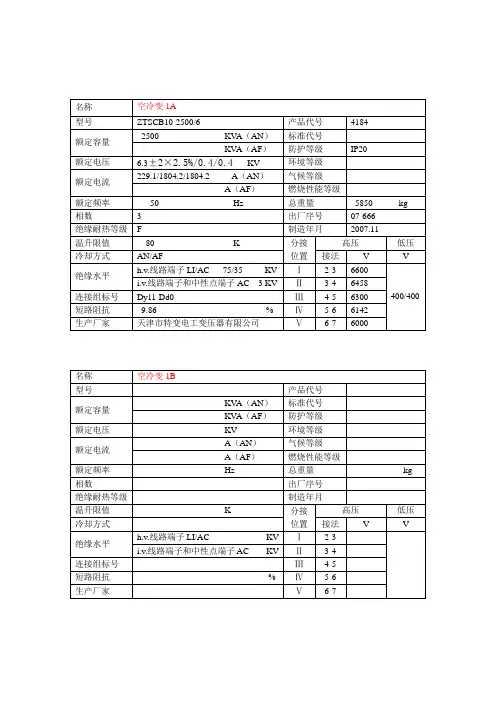

图1是一台电力变压器上的铭牌，从铭牌上可以看到变压器的哪些信息和主要技术参数呢？从图1中的铭牌可以看到电力变压器的产品型号、额定容量、额定电压、额定频率及相数、连接组标号、冷却方式、使用条件、阻抗电压、绝缘水平、其他信息等等。

下面对电力变压器的铭牌的主要参数进行介绍。

产品型号。

图1中电力变压器的产品型号为S11-M-50/10，其中，S代表三相，S是三相中三的汉语拼音的首字母，单相用D表示，也是单的汉语拼音的首字母；11表示性能水平代号，目前的性能水平代号有10、11、12、13、15等，代号也大表明节能水平越高，即电力变压器内部损耗越低，但是价格也越贵；M表示密封式，在易燃易爆场所和安全要求较高的场所采用全密封变压器，一般场所采用普通电力变压器即可；50代表变压器的容量，单位为kV A；10表示变压器高压侧的额定电压，单位为kV。

根据上述分析可以得到电力变压器的型号含义如图2所示。

额定容量。

图1中变压器的容量为50kV A，我们目前电力变压器采用R10容量等级，即变压器容量的等级是按照R10==1.26倍数递增，变压器的容量等级有50、63、80、100、125、160、200、250、315、400、500、630、800、1000、1600kV A等。

额定电压。

图1中变压器的额定电压为10000±5%/400V，说明该变压器高压侧的分接开关有三个位置，分别为10000×=10500、10000、10000×=9500，低压侧的额定电压为400V，变压器的高压侧设置分接开关的目的是可以调节变压器的供电电压水平。

如果设备端电压偏高的时候，将分接开关转换到+5%的分接头上，以降低设备端电压；如果设备端电压偏低的时候，将分接开关转换到-5%的分接头上，以升高设备端电压。

（注解：①不同抽头位置，电压不同，所以N 、-1、-2处的电压不一样。

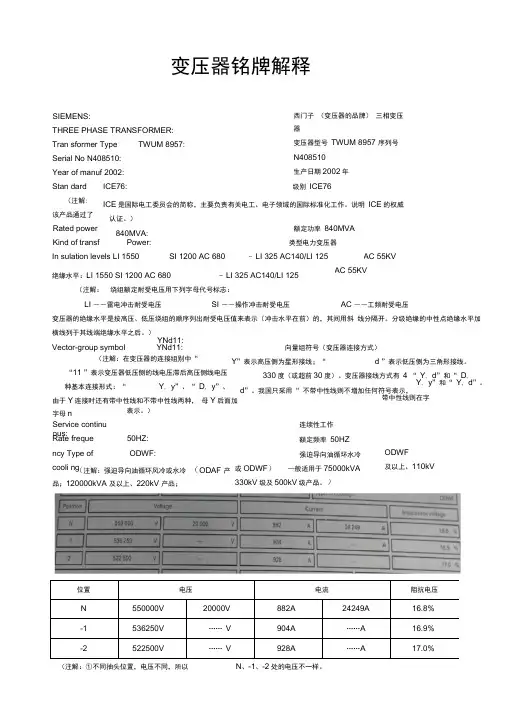

SIEMENS: 变压器铭牌解释THREE PHASE TRANSFORMER: Tran sformer Type Serial No N408510: TWUM 8957: Year of manuf 2002:西门子 （变压器的品牌） 三相变压器变压器型号 TWUM 8957 序列号N408510生产日期2002年 Stan dard （注解:该产品通过了Rated power Kind of transf ICE76: 级别 ICE76 ICE 是国际电工委员会的简称，主要负责有关电工、电子领域的国际标准化工作。

说明 ICE 的权威认证。

） 840MVA:Power:额定功率 840MVA类型电力变压器SI 1200 AC 680 - LI 325 AC140/LI 125 AC 55KV In sulation levels LI 1550绝缘水平：LI 1550 SI 1200 AC 680 - LI 325 AC140/LI 125 （注解： 绕组额定耐受电压用下列字母代号标志：LI ――雷电冲击耐受电压 SI ――操作冲击耐受电压 AC ――工频耐受电压 变压器的绝缘水平是按高压、低压绕组的顺序列出耐受电压值来表示（冲击水平在前）的，其间用斜 线分隔开。

分级绝缘的中性点绝缘水平加横线列于其线端绝缘水平之后。

）Vector-group symbol YNd11: 向量组符号（变压器连接方式） Y ”表示高压侧为星形接线；“ d ”表示低压侧为三角形接线。

330度（或超前30度）。

变压器接线方式有 4 “ Y , d ”和“ D , d ”。

我国只采用“ 不带中性线则不增加任何符号表示，AC 55KVYNd11: （注解：在变压器的连接组别中“ “11 ”表示变压器低压侧的线电压滞后高压侧线电压 种基本连接形式：“ Y , y ”、“ D , y ”、 由于Y 连接时还有带中性线和不带中性线两种， 母Y 后面加字母n表示。

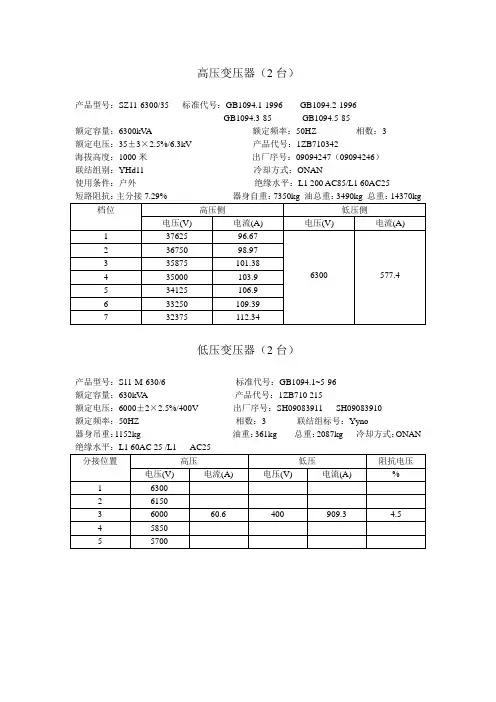

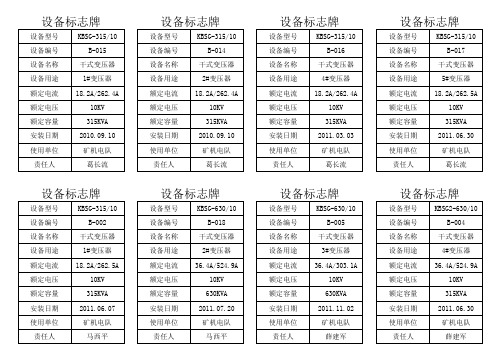

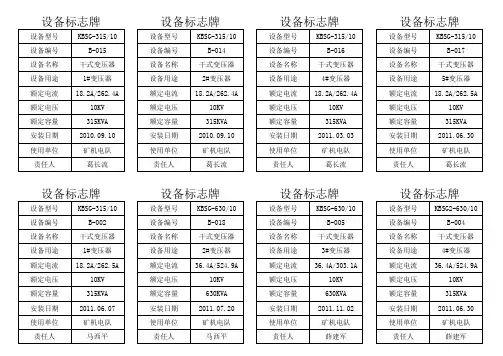

高压变压器（2台）产品型号：SZ11-6300/35 标准代号：GB1094.1-1996 GB1094.2-1996GB1094.3-85 GB1094.5-85额定容量：6300kV A 额定频率：50HZ 相数：3额定电压：35±3×2.5%/6.3kV 产品代号：1ZB710342海拔高度：1000米出厂序号：09094247（09094246）联结组别：YHd11 冷却方式：ONAN使用条件：户外绝缘水平：L1 200 AC85/L1 60AC25短路阻抗：主分接7.29% 器身自重：7350kg 油总重：3490kg 总重：14370kg低压变压器（2台）产品型号：S11-M-630/6 标准代号：GB1094.1~5-96额定容量：630kV A 产品代号：1ZB710 215额定电压：6000±2×2.5%/400V 出厂序号：SH09083911 SH09083910额定频率：50HZ 相数：3 联结组标号：Yyno器身吊重：1152kg 油重：361kg 总重：2087kg 冷却方式：ONAN 绝缘水平：L1 60AC 25 /L1 AC25自藕变压器：OS-3150/10/6额定容量：3150kV A 额定电压：10/6kV 额定电流：18.2/303A 分解范围：10±5%kV 联结组标号：Y,ao冷却方式：ONAN 绝缘水平：L1 75 AC 35 /AC 5负荷统计35kV变电站：高压变压器SZ11-6300/35 两台低压变压器S11-M-630/6 两台风井电力变压器：S11-315/6/0.4 两台自藕变压器：OS-3150/10/6 一台通风机：2*90 kW35kV线路一回路：8605米二回路：8971米导线型号：LGJ-120 入井电缆：3趟各960m 型号：MYJV42-6000 3×150风井导线型号：LGJ-70 6kV LGJ-95 6kV 长度：1100米主井绞车：560kW YJV22-6 3×70 240m 两趟副井绞车：420 kW YJV22-6 3×70 130m 两趟空压机：250 kW YJV22-6 3×70 220m 两趟井下最大计算功率：5660 kW全矿合计：7270 kW。
