看懂变压器铭牌与参数在各类电力工程中经常可以看到变压器的身影，作为如此重要的电气设备，在看到它的铭牌以及听到各种设备参数，你是否存在过困惑呢？答案如果是肯定的话，那下面就由小编对以上这些问题进行浅析，希望能解除大家存在的疑惑，普及下电气设备的相关知识。
变压器是一种静止的电气设备，属于一种旋转速度为零的电机。
电力变压器在系统中工作时，可将电能由它的一次侧经电磁能量的转换传输到二次侧，同时根据输配电的需要将电压升高或降低。
故它在电能的生产输送和分配使用的全过程中，作用十分重要。
整个电力系统中，变压器的容量通常约为发电机容量的3倍以上。
（一）变压器的型号变压器的型号分两部分，前部分由汉语拼音字母组成，代表变压器的类别、结构特征和用途，后一部分由数字组成，表示产品的容量（KV A）和高压绕组电压（KV）等级。
汉语拼音字母含义如下：第1部分表示相数。
D—单相（或强迫导向）；S—三相第2部分表示冷却方式。
J—油浸自冷；F—油浸风冷；FP—强迫油循环风冷；SP—强迫油循环水冷。
第3部分表示电压级数。
S—三级电压；无S表示两级电压其他：O—全绝缘；L—铝线圈或防雷；O—自耦（在首位时表示降压自耦，在末位时表示升压自耦）；Z—有载调压；TH—湿热带（防护类型代号）；TA—干热带（防护类型代号）（二）额定容量（SN）额定容量是制造厂所规定的在额定工作状态（即在额定电压、额定频率、额定使用条件下的工作状态）下变压器输出的视在功率的保证值，以SN表示。
额定容量通常是指高压绕组的容量；当变压器容量因冷却方式而变更时，则额定容量是指它的最大容量。
（三）额定电流（I1、I2）变压器一、二次额定电流是指在额定电压和额定环境温度下使变压器各部分不超温的一、二次绕组长期允许通过的线电流，单位以A 表示。
（四）额定电压（UN）变压器的额定电压就是各绕组的额定电压，是指额定施加的或空载时产生的电压。
一次额定电压U1N是指接到变压器一次绕组端点的额定电压值；二次额定电压U2N是指当一次绕组所接的电压为额定值、分接开关放在额定分触头位置上，变压器空载时二次绕组的电压（单位为V或KV）。
变压器铭牌解释1、绝缘水平：LI 1550 SI 1200 AC 680-LI 325 AC 140/LI 125 AC 55kV注解：绕组额定耐受电压用下列字母代号标志LI：雷电冲击耐受电压；SI：操作冲击耐受电压；AC：工频耐受电压变压器绕组的绝缘水平是按照高压绕组、低压绕组的顺序列出耐受电压值来表示的（冲击电压在前），其间用斜线分隔开。
分级绝缘的中性点绝缘水平用加横线列于其线端绝缘之后。
2、接线组别：YNd11注解：在变压器接线组别中“Y”表示高压侧为星形接线；“d”表示低压侧为三角形接线。
“11”表示变压器低压侧的线电压滞后高压侧线电压330°（或超前30°）；变压器的接线方式有基本的四种：“Y，y”、“Y，d”、“D，y”、“D，d”。
我国只采用：“Y，y”、“Y，d”。
由于Y连接时还有带中性线和不带中性线两种，不带中性线则不增加任何符号表示，带中性线则在字母y后面加字母n。
3、强迫导向油循环水冷ODWF注解：强迫导向油循环风冷或水冷(ODAF或ODWF) 一般适用于75000kV A及以上、110kV产品；120000kV A及以上、220kV产品；330kV级及500kV级产品。
4、变压器调节方式注解：变压器的调压方式有无载调压和有载调压两种：①无载调压：指的是变压器在停电、检修情况进行调节分接开关位置，从而改变变压器变比，以实现调节目的。
②有载调压：指的是变压器在运行中可以调节分接开关位置，从而改变变压器变比，以实现调压目的。
变压器铭牌解读
变压器的铭牌上通常包含了一些重要的技术参数和标识，以下是一般变压器铭牌上可能包含的信息及其解读：
额定容量（Rated Capacity）：表示变压器的额定容量，通常以千伏安（kVA）为单位。
这个数值表示变压器能够承受的额定负荷容量。
额定电压（Rated Voltage）：包括高压侧额定电压和低压侧额定电压，通常以伏特（V）为单位。
这些数值表示变压器的额定工作电压。
频率（Frequency）：表示变压器设计工作的电力系统频率，通常以赫兹（Hz）为单位。
冷却方式（Cooling Method）：表示变压器的冷却方式，通常有油浸式（Oil-immersed）和干式（Dry-type）两种。
制造日期（Date of Manufacture）：表示变压器的制造日期，这对于跟踪变压器的使用寿命和维护周期很重要。
制造商信息（Manufacturer Information）：包括了变压器制造商的名称、地址和联系方式。
其它标识：有些变压器铭牌上还可能包含其它标识，如型号、重量、绕组连接方式、绝缘等级等信息。
当然，具体的变压器铭牌信息会因制造商和型号而有所差异，以上是一般情况下的解读。
电力变压器铭牌有哪些主要技术参数，你都知道吗？展开全文电力变压器是供配电系统中关键的一个环节，它起到电力系统中电压等级的变换，同时连接不同电压等级的电网，以利于电能的输送、分配和使用。
图1是一台电力变压器上的铭牌，从铭牌上可以看到变压器的哪些信息和主要技术参数呢？从图1中的铭牌可以看到电力变压器的产品型号、额定容量、额定电压、额定频率及相数、连接组标号、冷却方式、使用条件、阻抗电压、绝缘水平、其他信息等等。
下面对电力变压器的铭牌的主要参数进行介绍。
（1）产品型号。
图1中电力变压器的产品型号为S11-M-50/10，其中，S代表三相，S是三相中三的汉语拼音的首字母，单相用D表示，也是单的汉语拼音的首字母；11表示性能水平代号，目前的性能水平代号有10、11、12、13、15等，代号也大表明节能水平越高，即电力变压器内部损耗越低，但是价格也越贵；M表示密封式，在易燃易爆场所和安全要求较高的场所采用全密封变压器，一般场所采用普通电力变压器即可；50代表变压器的容量，单位为kVA；10表示变压器高压侧的额定电压，单位为kV。
根据上述分析可以得到电力变压器的型号含义（2）额定容量。
图1中变压器的容量为50kVA，我们目前电力变压器采用R10容量等级，即变压器容量的等级是按照R10==1.26倍数递增，变压器的容量等级有50、63、80、100、125、160、200、250、315、400、500、630、800、1000、1600kVA等。
（3）额定电压。
图1中变压器的额定电压为10000±5%/400V，说明该变压器高压侧的分接开关有三个位置，分别为10000×（1+5%）=10500、10000、10000×（1-5%）=9500，低压侧的额定电压为400V，变压器的高压侧设置分接开关的目的是可以调节变压器的供电电压水平。
如果设备端电压偏高的时候，将分接开关转换到+5%的分接头上，以降低设备端电压；如果设备端电压偏低的时候，将分接开关转换到-5%的分接头上，以升高设备端电压。
[导读] 在变压器测试中还有短路阻抗比的测试。
短路阻抗比以阻抗电压与额定电压之比的百分数来表示李红权（国家广电总局831台，河南郑州450000）摘要：通过对一台电源变压器铭牌标示的参数说明，详细阐述了变压器型号表示方法、环保特性等级、联结组标号表示方法、绝缘水平与绝缘等级等参数的测量方法和含义。
关键词：变压器；铭牌；参数；联结图中图分类号：TM4 文献标识码：A 文章编号：1673-0992（2010）02-004-02 变压器是一种静止的电器设备，它利用电磁感应原理将一种电压等级的交流电能转变为另一种电压等级的交流电能，同时完成电路中电流大小和阻抗的转换。
一般由铁芯、绕组、绝缘、分接开关以及冷却装置等组成。
不同类型的变压器均有相应的技术要求，用铭牌的形式表示出来。
按照国家标准，电力变压器铭牌通常标示的项目有变压器的相数、额定容量、额定频率、各绕组额定电压、各绕组额定电流、联结组标号、绕组联结示意图、冷却方式、使用条件、总重量等。
为能更好的说明变压器铭牌标示，现以一台10KV 197V电源变压器铭牌为例，对变压器铭牌标示的技术参数进行说明。
1 电力变压器型号表示方法通常电力变压器型号表示中包含有绕组耦合方式、相数、冷却方式、调压方式、防护方式标示、额定容量、高压绕组额定电压等级等。
变压器额定电压指的是高压侧的额定线电压有效值，额定容量指的是在变压器铭牌所规定的额定状态下，变压器二次侧的输出能力。
变压器的额定电流为通过绕组线端的电流，即线电流的有效值。
变压器按相数分单相和三相两种。
分接开关指变换分接以进行调压所采用的开关。
无励磁调压和有载调压都是指的变压器分接开关调压方式。
变压器二次不带负载，一次也与电网断开（无电源励磁）的调压，称为无励磁调压；带负载进行变换绕组分接的调压，称为有载调压。
无励磁调压一般用于对电压要求不是很严格而不需要经常调档的变压器，而有载调压一般用于对电压要求严格经常调档的变压器。
变压器主要技术参数的含义说明：读书时，很多人对变压器、电机很难理解，当你有工作经验后，再来看下这些知识，你会有更深的理解。
(1)额定容量SN：指变压器在铭牌规定条件下，以额定电压、额定电流连续运行时所输送的单相或三相总视在功率。
(2)容量比：指变压器各侧额定容量之间的比值。
(3)额定电压UN．指变压器长时间运行，设计条件所规定的电压值（线电压）。
(4)电压比（变比）：指变压器各侧额定电压之间的比值。
(5)额定电流IN：指变压器在额定容量、额定电压下运行时通过的线电流。
(6)相数：单相或三相。
(7)连接组别：表明变压器两侧线电压的相位关系。
(8)空载损耗（铁损）Po：指变压器一个绕组加上额定电压，其余绕组开路时，变压器所消耗的功率。
变压器的空载电流很小，它所产生的铜损可忽略不计，所以空载损耗可认为是变压器的铁损。
铁损包括励磁损耗和涡流损耗。
空载损耗一般与温度无关，而与运行电压的高低有关，当变压器接有负荷后，变压器的实际铁芯损耗小于此值。
(9)空载电流Io%：指变压器在额定电压下空载运行时，一次侧通过的电流。
不是指刚合闸瞬间的励磁涌流峰值，而是指合闸后的稳态电流。
空载电流常用其与额定电流比值的百分数表示，即Io%=Io/I N×100%(10)负荷损耗Pk（短路损耗或铜损）：指变压器当一侧加电压而另一侧短接，使电流为额电流时（对三绕组变压器，第三个绕组应开路），变压器从电源吸取的有功功率。
按规定，负荷损耗是折算到参考温庋(75℃)下的数值。
因测量时实为短路状态，所以又称为短路损耗。
短路状态下，使短路电流达额定值的电压很低，表明铁芯中的磁通量很少，铁损很小，可忽略不计，故可认为短路损耗就是变压组（绕组）中的损耗。
对三绕组变压器，有三个负荷损耗，其中最大一个值作为该变压器的额定负荷损耗。
负荷损耗是考核变压器性能的主要参数之一。
实际运行时的变压器负荷损耗并不是上述规定的负荷损耗值，因为负荷损耗不仅取决于负荷电流的大小，而且还与周围环境温度有关。
三相变压器铭牌上的型号和参数含义三相变压器铭牌上的型号和参数含义？（1）三相变压器型号由两部分组成，前一部分用汉语拼音字母表示三相变压器的类别，结构特征和用途，后一部分用数字表示变压器的容量和高压绕组的电压（KV）等级。
D 单相 S 三相 F 风冷式 W 水冷式 P 强迫油循环 O 自耦 Z 有载调压 D 强迫油导向循环（2）额定容量Se：在额定工作条件下，变压器输出能力的保证值，单位为KVA。
对双绕组变压器，是指每个绕组的容量；对三绕组变压器，是指三个绕组中容量最大一个绕组的容量（3）额定电压Ue：即变压器各绕组在空载时额定分接头上的电压保证值，单位为KV。
三相变压器的额定电压指的是线电压。
（4）额定电流I1e和I2e：变压器的额定容量除以各绕组的额定电压所计算出来的线电流值，单位为A，即单相变压器 I1e=Se/U1e,I2e=Se/U2e三相变压器I1e=Se/√3U1e,I2e=Se/√3U2e（5）阻抗电压UD*：阻抗电压就是将变压器一侧绕组接成短路，当短路电流等于额定电流时在另一次侧绕组上所加的电压，并用额定电压的百分数表示，即UD*=UD/Ue*100%UD*用绝对值表示的阻抗电压，也称短路电压，它表示变压器一、二次侧绕组的电流为额定值时，在变压器内部阻抗上所引起的总压降（6）接线组别：它表示变压器一、二次绕组的接线组合方式，即表示变压器一、二次电压或电流的相位关系对于三相变压器，其一、二次侧都有三个绕组，他们都可以接成星形或三角形，其中YN，d11联接组主要应用在高压输电线路上。
高压侧中性点可以直接接地或通过阻抗接地。
此联接组通常用在容量较大，电压较高的变压器上。
（7）空载电流Io：二次侧开路，一次侧加额定电压时流入变压器的电流称空载电流，用额定电流的百分数来表示（8）空载损耗Po：二次绕组开路，一次侧加额定电压时流入变压器所消耗的功率，称为空载损耗。
空载损耗主要是铁芯的磁滞和涡流引起的，空载电流所引起的铜损可以忽略不计（9）短路损耗：二次绕组短路，一次绕组通以额定电流时变压器所吸取的功率叫短路损耗。

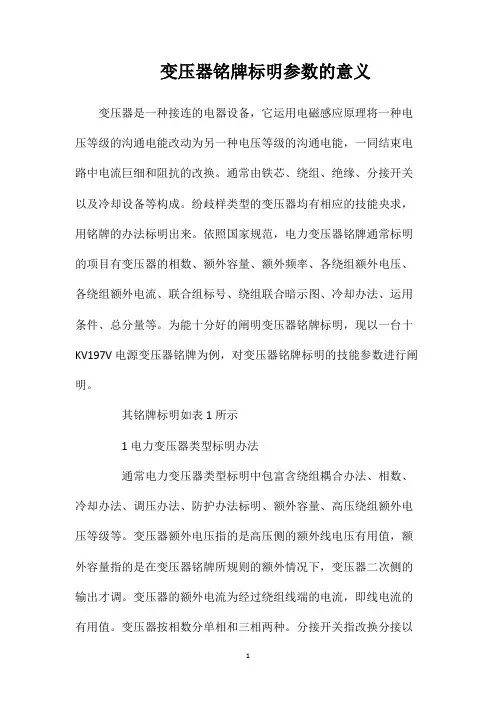

变压器铭牌标明参数的意义变压器是一种接连的电器设备，它运用电磁感应原理将一种电压等级的沟通电能改动为另一种电压等级的沟通电能，一同结束电路中电流巨细和阻抗的改换。
通常由铁芯、绕组、绝缘、分接开关以及冷却设备等构成。
纷歧样类型的变压器均有相应的技能央求，用铭牌的办法标明出来。
依照国家规范，电力变压器铭牌通常标明的项目有变压器的相数、额外容量、额外频率、各绕组额外电压、各绕组额外电流、联合组标号、绕组联合暗示图、冷却办法、运用条件、总分量等。
为能十分好的阐明变压器铭牌标明，现以一台十KV197V电源变压器铭牌为例，对变压器铭牌标明的技能参数进行阐明。
其铭牌标明如表1所示1电力变压器类型标明办法通常电力变压器类型标明中包富含绕组耦合办法、相数、冷却办法、调压办法、防护办法标明、额外容量、高压绕组额外电压等级等。
变压器额外电压指的是高压侧的额外线电压有用值，额外容量指的是在变压器铭牌所规则的额外情况下，变压器二次侧的输出才调。
变压器的额外电流为经过绕组线端的电流，即线电流的有用值。
变压器按相数分单相和三相两种。
分接开关指改换分接以进行调压所选用的开关。
无励磁调压和有载调压都是指的变压器分接开关调压办法。
变压器二次不带负载，一次也与电网断开（无电源励磁）的调压，称为无励磁调压；带负载进行改换绕组分接的调压，称为有载调压。
无励磁调压通常用于对电压央求不是很严峻而不需求常常调档的变压器，而有载调压通常用于对电压央求严峻常常调档的变压器。
在变压器查验中还有短路阻抗比的查验。
短路阻抗比以阻抗电压与额外电压之比的百分数来标明。
阻抗电压是指变压器二次侧短路，一次侧施加电压使其电流抵达额外值时所施加的电压称为阻抗电压。
短路阻抗比是变压器损耗巨细的一种标明。
IP00为干式变压器的一种防护办法。
依据运用环境特征及防护央求，干式变压器可挑选纷歧样的外壳。
IP00是无防护外壳。
通常干式变压器的室内防护等级是IP20。
IP20防护外壳，可避免直径大于12mm的固体异物及鼠、蛇、猫、雀等小动物的进入，避免构成短路停电等恶性缺点，为带电有些供应安全屏障。
变压器铭牌各参数是何含义？型号各字母是何含义？根据接线组别画出高、中、低三侧相电压相量图？答：（1）铭牌各参数的含义：A 额定容量（S N）：指变压器在厂家铭牌规定的条件下，在额定电压、额定电流连续运行时所输送的容量。
B 额定电压（U N）：指变压器厂时间运行时，所能承受的工作电压（铭牌上的U N为变压器分接开关中间分接头的额定电压值）。
C 额定电流（I N）：指变压器在额定容量下，允许长期通过的电流。
D 容量比：指变压器各侧额定容量之比。
E 电压比（变比）：指变压器各侧额定电压之比。
F 铜损（短路损失）：指变压器一、二次电流流过一、二次绕组，在绕组电阻上所消耗的能量之和。
G 铁损：指变压器在额定电压下（二次开路）铁芯中消耗的功率，包括激磁损耗和涡流损耗。
H 百分阻抗（短路电压）：指变压器二次短路，一次施加电压并慢慢使电压加大，当二次产生的短路电流等于额定电流时，一次施加的电压。
U K==短路电压/额定电压×100％三绕组变压器的百分阻抗有；高中压、高低压、中低压绕组间三个百分阻抗。
测量高中压绕组间的百分阻抗时，低压绕组须开路；其它的依此类推。
（2）型号各字母的含义：S —在第一位代表三相，在第三、第四位则代表三绕组。
F —代表油浸风冷。
Z —代表有载调压。
J —代表油浸自冷。
L —代表铝绕组或防雷。
P —代表强油循环风冷。
D —代表单相，在末位表示移动式。
O —代表自耦，在第一位代表降压，在末位表示升压。
X —代表消弧线圈。
变压器的型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料的符号，以及变压器容量、额定电压、绕组连接方式组成。
请问下列电力变压器型号代号含义是什么？D S J L Z SC SG JMB YD BK(C) DDGD-单相S-三相J-油浸自冷L-绕组为铝线Z-又载调压SC-三相环氧树脂浇注SG-三相干式自冷JMB-局部照明变压器YD-试验用单相变压器BF(C) -控制变压器（C为C型铁芯结构DDG-单相干式低压大电流变压器S9-2500KVA/10KVA/0.4KVA D.yn11的意义S----------三相；9----------设计序号；2500KVA----变压器额定容量；10KVA------变压器高压侧额定电压；0.4KV------变压器低压侧额定电压，说明是10KV变0.4KV的变压器；D，yn11-----变压器的接线组别；D-----变压器高压绕组三线圈是接成“角”接线；y-----变压器低压绕组三线圈是接成“星”接线；n-----变压器低压绕组三线圈星接线有中性点引出；11----是11点接线。
、变压器参数的具体含义1 额定容量Se：指变压器在出厂时铭牌标定的额定电压、额定电流下连续运行时能输送的容量,单位kVA。
其计算公式为：三相变压器Se=1.732UeIe 单相变压器量Se=UeIe2、额定电压Ue“指变压器长时间运行时所能承受的工作电压(铭牌上的Ue值,是指调压分接开关在中间分头时的额定电压);单位为kV。
3、额定电流Ie：在额定容量Se和允许温升条件下,允许长期通过的工作电流,单位为A。
4、短路电压Ud%：也称阻抗电压(UK%),将变压器的二次绕组短路,一次侧施加电压,至额定电流值时,原边的电压和额定电压Ue之比的百分数。
即：Ud%=Ud/Ue;100% 变压器的并列运行要求Ud%值相同,当变压器二次侧短咱时,Ud%值将决定短路电流大小,所以是考虑短路电流热稳定和动稳定及继电保护整定的重要依据。
5、空载电流I。
;当变压器在一次侧额定电压下,二次侧绕组空载时,在一次绕组中通过的电流,称空载电流。
它起变压器的激磁作用,故又称激磁电流;一般以其占额定电流的百分数表示。
空载电流的大小决定于变压器容量、磁路结构和硅钢片质量等。
6、空载损耗(铁损)ΔP0：指变压器二次侧开路,一次侧加额定电压时,变压器的损耗。
它等于变压器铁芯的涡流损耗和激磁损耗,是变压器的重要性能指标。
7、短路损耗(铜损)ΔPd：变压器的铁损包括两个方面。
一是磁滞损耗,当交流电流通过变压器时,通过变压器硅钢片的磁力线其方向和大小随之变化,使得硅钢片内部分子相互摩擦,放出热能,从而损耗了一部分电能,这便是磁滞损耗。
另一是涡流损耗,当变压器工作时。
铁芯中有磁力线穿过,在与磁力线垂直的平面上就会产生感应电流,由于此电流自成闭合回路形成环流,且成旋涡状,故称为涡流。
涡流的存在使铁芯发热,消耗能量,这种损耗称为涡流损耗。
8、铜损是指变压器线圈电阻所引起的损耗。
当电流通过线圈电阻发热时,一部分电能就转变为热能而损耗。
由于线圈一般都由带绝缘的铜线缠绕而成,因此称为铜损。
9、电压比：变压器两组线圈圈数分别为N1 和N2 ,N1 为初级,N2 为次级。
在初级线圈上加一交流电压,在次级线圈两端就会产生感应电动势。
当N2>N1 时,其感应电动势要比初级所加的电压还要高,这种变压器称为升压变压器：当N2< N1时,其感应电动势要比初级所加的电压还要低,这种变压器称为降压变压器变压器参数的具体含义1 额定容量Se：指变压器在出厂时铭牌标定的额定电压、额定电流下连续运行时能输送的容量,单位kVA。
其计算公式为：三相变压器Se=1.732UeIe 单相变压器量Se=UeIe2、额定电压Ue“指变压器长时间运行时所能承受的工作电压(铭牌上的Ue值,是指调压分接开关在中间分头时的额定电压);单位为kV。
3、额定电流Ie：在额定容量Se和允许温升条件下,允许长期通过的工作电流,单位为A。
4、短路电压Ud%：也称阻抗电压(UK%),将变压器的二次绕组短路,一次侧施加电压,至额定电流值时,原边的电压和额定电压Ue之比的百分数。
即：Ud%=Ud/Ue;100%变压器的并列运行要求Ud%值相同,当变压器二次侧短咱时,Ud%值将决定短路电流大小,所以是考虑短路电流热稳定和动稳定及继电保护整定的重要依据。
5、空载电流I。
;当变压器在一次侧额定电压下,二次侧绕组空载时,在一次绕组中通过的电流,称空载电流。
它起变压器的激磁作用,故又称激磁电流;一般以其占额定电流的百分数表示。
空载电流的大小决定于变压器容量、磁路结构和硅钢片质量等。
6、空载损耗(铁损)ΔP0：指变压器二次侧开路,一次侧加额定电压时,变压器的损耗。
它等于变压器铁芯的涡流损耗和激磁损耗,是变压器的重要性能指标。
7、短路损耗(铜损)ΔPd：变压器的铁损包括两个方面。
一是磁滞损耗,当交流电流通过变压器时,通过变压器硅钢片的磁力线其方向和大小随之变化,使得硅钢片内部分子相互摩擦,放出热能,从而损耗了一部分电能,这便是磁滞损耗。
另一是涡流损耗,当变压器工作时。
铁芯中有磁力线穿过,在与磁力线垂直的平面上就会产生感应电流,由于此电流自成闭合回路形成环流,且成旋涡状,故称为涡流。
涡流的存在使铁芯发热,消耗能量,这种损耗称为涡流损耗。
8、铜损是指变压器线圈电阻所引起的损耗。
当电流通过线圈电阻发热时,一部分电能就转变为热能而损耗。
由于线圈一般都由带绝缘的铜线缠绕而成,因此称为铜损。
9、电压比：变压器两组线圈圈数分别为N1 和N2 ,N1 为初级,N2 为次级。
在初级线圈上加一交流电压,在次级线圈两端就会产生感应电动势。
当N2>N1 时,其感应电动势要比初级所加的电压还要高,这种变压器称为升压变压器：当N2 。
变压器参数范围列表性能要求4.1 结构型式户外；油浸式；三相；双绕组；无励磁调压；自然风冷或自然冷却。
4.2 额定值4.2.1 额定容量高压：20000 kVA，低压：20000 kVA。
4.2.2 绕组额定电压高压：69 kV，低压：35 kV。
4.2.3 调压方式、范围和调压位置无励磁调压：69±2 2.5%4.2.4 极性或联接组标号：Yy0 。
4.2.5 变压器中性点接地方式：69kV不接地，35kV不接地。
4.2.6 短路阻抗（以高压绕组额定容量20000 kVA为基准，额定电压、额定频率，折算到75℃下）：高压-低压6.5 %。
4.3 绝缘水平：见表6。
表6 绝缘水平短时工频耐受电压kV （方均根值）额定雷电全波冲击耐受电压kV （峰值）截断雷电冲击耐受电压kV （峰值）高压140 325 360低压85 200 2204.4 温升温升限值：见表7表7 温升限值变压器的部位温升限值测定方法线圈65K 电阻法线圈热点78K 计算法顶层油面55K 温度计法铁心表面80K 温度计法油箱及结构表面80K 温度计或红外测量法4.5 损耗和效率4.5.1 负载损耗1）在主分接额定容量下负载损耗保证值：kW。
2）投标厂商必须提供表8所列负载损耗值和其中包含的杂散损耗值（kW）：表8 负载损耗值及其杂散损耗值分接位置极限最大分接主分接极限最小分接高-低（MVA）负载损耗（75℃）其中：杂散损耗4.5.2 空载损耗1）额定电压和额定频率时空载损耗保证值：kW。
2）投标厂商应提供额定频率、110%额定电压的空载损耗：kW。
4.5.3 效率在额定电压、额定频率、高～中间额定容量和功率因数为1时的效率应不低于99.8 %，计算公式为效率=（1－总损耗/容量）×100%其中总损耗=负载损耗（75℃）+空载损耗4.5.4冷却装置需用总功率：kW。
4.6短路阻抗的允许偏差1）阻抗百分数的允许偏差（以高压绕组额定容量为基准）：··高压～低压：±7.5% %2）极限分接阻抗对额定分接的偏差：·高压～低压：＋7.5%～－7.5%4.7局部放电水平在规定的试验电压和程序条件（GB1094.3）下，高、低压绕组的局部放电量在1.5Um/ 下均不应大于100pC。
在1.5Um/ 下，高、低压套管的局部放电量均不大于10pC。
4.8 电晕和无线电干扰水平在1.1×Um/ kV（有效值）下，无线电干扰电压应小于500μV，保证在晴天夜晚无可见电晕。
4.9 在额定频率下的过激磁能力及允许的工频电压升高4.9.1 在额定频率、额定负载下工频电压升高时的允许持续时间见表9。
表9 工频电压升高时的允许运行持续时间工频电压升高倍数相～相1.05 1.1 1.25 1.5 1.58相～地1.05 1.1 1.25 1.9 2.0持续时间持续80%额定容量下持续20s 1s 0.1s4.9.2发电机变压器的甩负荷（如果有此要求时）：用于发电机变压器组的发电机升压变压器，在发电机甩负载时，变压器应能承受1.4倍额定电压、历时5s而不出现异常现象。
4.10变压器承受短路能力1）变压器电源侧系统表观容量的短路电流（有效值）高压侧31.5 kA，低压侧31.5 kA。
2）当缺乏系统短路电流计算值时，可按变压器由无限大容量的电源供电，在变压器输出端发生出口短路时，能保持其动、热稳定性能而无损坏和明显变形。
