TDA2003功放电路

实验原理1. 音响放大器的基本组成音响放大器的基本组成框图如图 2.4.1 所示。

框图所示各部分的作用如下：（1）话筒放大器话筒又称传声器，其作用是把声音信号转换为电信号，通常将输出阻抗低于 600 Ω的称之为低阻话筒，而将输出阻抗高于 600 Ω的称之为高阻话筒。

此外，选用话筒时还应考虑频率响应，固有噪声等要求。

话筒放大器的作用是高保真的放大较微弱的声音信号。

用作话筒放大器的运放组件除了要求输入失调电压小、低噪声外，还要求其输入阻抗远大于话筒的输出阻抗，一般而言，双极性运算放大器适合于低阻抗话筒。

FET 型运算放大器适合于高阻抗话筒。

（2）混和前置放大器混和前置放大器的作用是把 CD 唱片或磁带录音机的音乐信号与声音信号进行混和放大，通常可用如图 2.4.2 所示反相加法器电路构成。

图中 U 1 和 U 2 分别为上述的音乐信号和声音信号。

（3）音调控制器音调控制器的功能是根据需要按一定的规律调节音响放大器输出信号的频率响应，从而达到补偿声学特性，美化音色等目的。

它能对音频范围内的若干个频段点分别进行提升和衰减。

某一频段点的理想频率特性控制曲线如图2.4.3 所示，而虚线为实际频率特性控制曲线。

图中 f o ＝ 1kHz 中音频率（亦称中心频率），要求增益 A um =0dB ；f L1 低音转折频率，一般为几十赫磁；f L2 ＝ 10 f L1 中音转折频率；f H1 中音转折频率；f H2 ＝ 10 f H1 高音转折频率，一般为几十千赫兹。

由图可见，音调控制器只对低音或高音的增益进行提升或衰减，而保持中音的增益不变。

因此，音调控制器电路可由低通滤波器和高通滤波器共同组成。

音调控制器可由运算放大器构成，但目前更多的是由集成电路构成。

为了解和掌握音调控制电路的基本原理和分析方法，下面将图 2.4.4 所示简单实用的音调控制器作比较详尽的分析。

① 中频区频率特性分析通常使 C 1 ＝ C 2 >> C 3 ； R 1 ＝ R 2 ；并使在中频区 C 3 可视为开路，在中、高音频区 C 1 、 C 2 可视为短路。

鹏运发科技有限公司收音机用集成电路序号产品型号功能与用途封装形式境外同类产品1 YD1000 DTS用AM/FM单片立体声收音机电路 TSSOP24 DTS是数字化影院系统2 YD1191 AM/FM单片收音机电路 SOP28 CXA11913 YD1600 AM单片收音机电路 SIP9 LA16004 YD1619 AM/FM单片收音机电路 SOP28/SDIP30 CXA16195 YD1800 AM/FM单片收音机电路 SDIP22 LA18006 YD2003 AM/FM单片收音机电路 DIP16 TA20037 YD2111 AM/FM单片立体收音机电路 SDIP24/SSOP24 TA21118 YD2149 DTS用AM/FM单片立体声收音机电路 SDIP24/SSOP24 TA21499 YD7088 FM自动搜索单片收音机电路 SOP16 TDA7088T10 YD72130 AM/FM频率锁相环 SDIP24 LC7213011 YD72131 AM/FM频率锁相环 SDIP22 LC7213112 YD7343 FM立体声解调电路 SIP9 TA734313 YD7640 AM/FM单片收音机电路 DIP16 TA7640音频功率放大集成电路序号产品型号功能与用途封装形式境外同类产品1 YD1001 720mW单声道音频功放电路 DIP82 YD1006 18W单声道音频功放电路 TO-220B3 YD1008 22W单声道音频功放电路 TO-220B4 YD1026 具有待机、静音功能的25W双声道音频功放电路 FZIP125 YD1316 2W双声道音频功放电路 FDIP14 μPC1316C6 YD1519 具有待机、静音功能的6W双声道音频功放电路 FSIP9 TDA15197 TDA2003 10W单声道音频功放电路 TO-220B TDA20038 YD2025 2.3W单声道音频功放电路 DIP16 TEA2025B9 YD2025A 2.4W单声道音频功放电路 DIP16 TEA2025B10 YD2025H 2.4W单声道音频功放电路 HDIP1211 YD2030 18W单声道音频功放电路 TO-220B TDA203012 YD2030A 20W单声道音频功放电路 TO-220B TDA2030A13 YD2073 双声道音频功放电路 SOP8 NJM207314 YD2206 2.5双声道音频功放电路 HDIP12 KA220615 YD2822 双声道音频功放电路 DIP8 TDA282216 YD34119 具有待机功能的单声道音频功放电路 SOP8 MC3411917 YD386 单声道音频功放电路 DIP8/SOP8 LM38618 YD4533 具有待机、静音功能的双声道音频功放电路 SSOP10 LA453319 YD6282 4.6W双声道音频功放电路 FSIP12 KIA628220 YD6283 4.6W双声道音频功放电路 FSIP12 KIA628321 YD6409 2.5W双声道音频功放电路 HDIP12 LA419222 YD7000 具有待机、静音功能的双声道音频功放电路 SSOP10 KA700023 YD7112 单声道音频功放电路 SIP9 AN711224 YD7265 具有待机、静音功能的25W双声道音频功放电路 HZIP11 TDA726525 YD7368 720mW单声道音频功放电路 SIP9 TA7368P26 YD8001 具有待机功能的单声道音频功放电路 SOP8/DIP827 YD810 4.6W单声道音频功放电路 HDIP12 TBA81028 YD820 单声道音频功放电路 DIP8 TBA82029 YD8207 具有待机功能的4.6W双声道音频功放电路 FSIP12 TA8207K30 YD8227 具有待机功能的2.5W双声道音频功放电路 HDIP12 TA8227P KA822731 YD8602 具有待机功能的单声道音频功放电路 SOP8 KA860232 LM1875音频处理集成电路序号产品型号功能与用途封装形式境外同类产品1 YD1023 DC电压调节的双通道音量控制电路 DIP82 YD2256 UP/DOWN按键调节的双通道电子音量控制电路 DIP16/SOP16 CSC22563 YD2258 I2C总线调节的六通道电子音量控制电路 DIP20 PT22584 YD2313 I2C总线调节带响度的数字控制立体声音质处理器 SOP28 CSC2313F HL2312/3/4/55 YD2314 四声道选择输入双通道音质处理器 SOP28 CSC2314F6 YD2322 I2C总线调节的六通道音量音质处理器 DIP28/SOP28 CSC2322/CSC2322F7 YD2323 六声道音响输入选择器 DIP28/SOP28 CSC2323/CSC2323F8 YD62429 串行总线控制双通道音量控制电路 DIP8 M62429/FM62429作者：59.40.92.* 2008-6-24 16:20 回复此发言2 鹏运发科技有限公司 9 YD8003 UP/DOWN调节的6通道音量控制电路 SDIP24 CSC8003A10 YD9153 UP/DOWN调节的双通道电子音量控制电路 DIP16 TC915311 YD9260 双声道音量控制电路 DIP16 CSC926012 YD9422 串行总线调节的双通道音量/音调/平衡控制电路 SOP28 CSC9422F电视机电路序号产品型号功能与用途封装形式境外同类产品1 YD1379 B/W用场输出和行信号电路 FDIP16 μPC13792 YD2915 单片B/W TV电路 DIP28 AN5151 KA29153 3Y26 TFT LCD屏工作的多功能驱动集成电路 QFP44/LQFP48 IR3Y264 3Y29 NTSC/PAL制液晶屏设计的多功能视频处理集成电路 LQFP48 IR3Y295 YD5265 具有电子音量控制的彩电用伴音功放电路 FSIP9 AN52656 YD7231 B/W用场功电路 DIP8 TDA72317 YD7523 具有电子音量控制的彩电用伴音功放电路 FSIP9 AN7523电话机系列集成电路序号产品型号功能与用途封装形式境外同类产品1 YD2411 振铃电路 DIP8 KA24112 YD3361 窄带调频中放电路 DIP16/SOP16 MC3361B3 YD34018 免提电话机话音网络电路 SOP28 MC34018运算放大器/比较器集成电路序号产品型号功能与用途封装形式境外同类产品1 YD084 四运算放大器 DIP14 TL0842 YD324 四运算放大器 DIP14 LM3243 YD339 四比较器 DIP14 LM3394 YD3414 双运算放大器 SOP8 NJM34145 YD358 双运算放大器 DIP8/SOP8 LM3586 YD393 双比较器 DIP8/SOP8 LM3937 YD4558 双运算放大器 DIP8/SOP8 NJM4558 JRC45588 YD4560 双运算放大器 DIP8/SOP8 NJM45609 NE555前置放大电路序号产品型号功能与用途封装形式境外同类产品1 YD22241 具有ALC的双通道前置放大电路 SIP9 KA222412 YD3161 双通道前置放大电路 SIP8 LA31613 YD4165 具有马达稳速的单通道微型盒式磁带录音机用单片录放电路 SOP24 LA41654 YD4570 双通道微型合式磁带录音机用单片录放电路 DIP16 LA45705 YD668 具有马达稳速的双通道前置电路 SOP28 LAG6686 YD7312 具有ALC的双通道前置放大电路 DIP14 AN73127 YD7668 具有ALC的双通道前置放大电路 DIP16 TA7668漏电保护电路序号产品型号功能与用途封装形式境外同类产品1 M54123 漏电保护电路 SIP8/SOP8/DIP8 M541232 YD4145 交流全波漏电保护电路 DIP8/SOP8 RV4145电源控制及稳压集成电路序号产品型号功能与用途封装形式境外同类产品1 YD2368 脉宽调制集成电路 SOP8 NJM23682 YD2576 3A输出电流/固定或可调整输出电压的DC/DC转换电路 T0-220B LM25763 YD34063 DC/DC转换电路 DIP8 MC340634 YD3842 电流型脉宽调制集成电路 DIP8/SOP8 UC38425 YD3843 电流型脉宽调制集成电路 DIP8/SOP8 UC38436 YD494 脉宽调制集成电路 DIP16 TL4947 YD431 可调稳压电路 TO-92 TL431 LM431(A2431,TL431)8 YD78LXX 三端小电流稳压电路 TO-92 78LXX 78L05 7805马达稳速及驱动电路序号产品型号功能与用途封装形式境外同类产品1 YD5530 高电压马达稳速电路 TO-252-5 LA55302 YD5901 低电压CD用四通道BTL马达驱动电路 QFP44 BA59013 YD6220 高电压马达稳速电路 DIP8 BA62204 YD6651 高电压马达稳速电路 TO-126B AN66515 YD6651B 高电压马达稳速电路 DIP86 YD6652 高电压马达稳速电路 TO-126B AN6652数字闹钟序号产品型号功能与用途封装形式境外同类产品1 YD8560 数字闹钟 SDIP28 LM85602 YD8562 数字闹钟 SDIP28 LM8562其它电路作者：59.40.92.* 2008-6-24 16:20 回复此发言3 鹏运发科技有限公司序号产品型号功能与用途封装形式境外同类产品1 YD0001 红外传感信号处理器 DIP16/SOP162 YD4852 电子开关 DIP16/SOP16 CD40523 YD4853 电子开关 DIP16/SOP16 CD4053功率晶体序号产品型号功能与用途封装形式1 D882 NPN,PCM=1W,ICM=3A,BVCEO=30V,VCE(sat)=0.5V TO-126NS2 B772 PNP,PCM=1W,ICM=3A,BVCEO=30V,VCE(sat)=0.5V TO-126NS3 D880 NPN,PCM=30W,ICM=3A,BVCEO=60V,VCE(sat)=0.6V TO-2204 B834 PNP,PCM=30W,ICM=3A,BVCEO=60V,VCE(sat)=0.6V TO-2205 D313 NPN,PCM=30W,ICM=4A,BVCEO=60V,VCE(sat)=0.5V TO-2206 B507 PNP,PCM=30W,ICM=4A,BVCEO=60V,VCE(sat)=0.5V TO-2207 D1060 NPN,PCM=30W,ICM=5A,BVCEO=50V,VCE(sat)=0.4V TO-2208 A1012 PNP,PCM=30W,ICM=5A,BVCEO=50V,VCE(sat)=0.4V TO-2209 D2012 NPN,PCM=30W,ICM=3A,BVCEO=60V,VCE(sat)=0.6V TO-220NS小功率晶体管序号产品型号功能与用途封装形式1 3356 NPN,ICM=100mA,BVCEO=12V,fT=5GHz,NF=1.5dB TO-92/SOT-232 8050 NPN,PCM=625mW,ICM=700mA,BVCEO=30V,VCE(sat)=0.5V TO-923 8550 PNP,PCM=625mW,ICM=700mA,BVCEO=30V,VCE(sat)=0.5V TO-924 C1518 NPN,PCM=400mW,ICM=150mA,BVCEO=50V,VCE(sat)=0.25V TO-925 A1015 PNP,PCM=400mW,ICM=150mA,BVCEO=30V,VCE(sat)=0.3V TO-926 A42 NPN,PCM=625mW,ICM=500mA,BVCEO=300V,VCE(sat)=0.2V TO-927 A92 PNP,PCM=625mW,ICM=500mA,BVCEO=300V,VCE(sat)=0.2V TO-928 A44 NPN,PCM=625mW,ICM=300mA,BVCEO=400V,VCE(sat)=0.2V TO-929 A94 PNP,PCM=625mW,ICM=300mA,BVCEO=400V,VCE(sat)=0.2V TO-9210 5609 NPN,PCM=0.9W,ICM=1A,BVCEO=20V,VCE(sat)=0.5V TO-92L电视机、遥控器、VCD、驱动ICTC9148、TC9153、HT6122、D9258、7808、7805、HT1621、AN5151、TC9149、HT6121、SC7461、4558D、SC3610收音/电视/电话机ICKA2411、KA2410、EM91415CK、78L05、TDA7088T、LS1240A、134063、34018、34129、3361TEA1062、HM9270D、HM9102D、KA2418B、HL1924、1004、AN6650、AN6651、AN7112、CXA1191KA2206/9、KA2201、KA2212、KA22241、KA22427、KA22429、KA2284、KA2402、DT2399、W91312KLA1800、LA3220、LA5521、LAG668F、LAG665F、LB1403、TL494、NE555、TA2003、LM324、339、393、358、8560、386显卡GT3055、GT30553、GT45N03、GT55N03主板GT25N03、GT45N03、55N03、60N03、70N03、70N03A、85N03车充ICGT1500、1504、1510白光LED驱动AP3008、AP3019、AP3009、AP3602、AP3605LED/OLED显示偏差AP3012、AP3015ULDO/LDOAP2201、AP2202、AP2210、AP2122、AP2121、AP2401高压条：A04604、A04606LEDФLCD电池保护板A04801H、A04803/5、A08822、8810、8820、4407/9、9926134953、62726、4946、GT9453（LEDФLCD）电池控制器：AOT430变容二极管AT910-92、910-204、910-35（绿色）、1SV149、1SV101、SVC251、SVC201BB202、BB804、910-323闪灯ICHL0215A/B/S、301、051/052、081/2、1606、2202、4929电池保护板GT8205G、8205S、8209E、8209G、4435G、8822G、8822S、9926、6968、4410、8810功放ICHL4890、4880、4876、4871、4863、4862、4861、8008琐相环ICHL72130、72131、9256/7、2614遥控ICHL3010、50462、50560、6121、6122、7461、9012、HL85驱动ICHL9898AA、16360、16210、1628、1623、1621、5606定时IC：HL2203、2503太阳能专用IC：HL8011、8802红外感应IC：HL9803、HL0001。

OCL,OTL,BTL,甲类,乙类,甲乙类各种放大电路的原理详解,优缺点分析,以及应用说明（优选.) OCL，OTL，BTL，甲类，乙类，甲乙类各种放大电路的原理详解，优缺点分析，以及应用说明清华大学张小斌（教授）一．OCL电路OCL（output capacitorless）的英文本意是说没有电容的输出级（这样可以使输出在低频时变得平滑），你一定认为这个称谓怪怪的，那是因为OCL不是最早的职业输出级电路而是最终的。

OTL（OCL从它发展而来）电路的标配有上一句所说的奇怪的电容。

OTL在后面谈论。

之所以说OCL是“最终的”是因为它是最迎合集成电路趋势的（集成电路中最容易制造的类型）。

OCL电路的基本形式如下图所示：它的最重要的特点是双电源，注意电源在集成电路中可不是什么难题。

正是这个双电源的结构特点让电容下岗了。

Ui作为输出信号，在正的时候T1管发生作用；在负的时候T2管发生作用。

于是能产生一个连续的输出，信号如右图所示。

但是，当信号的电压在-0.6V到0.6V之间（以硅管为例），T1和T2管的导通就成了问题了，这种状况会造成信号输出的交越失真。

面对这个问题，我们只能设置合适的静态工作点，目的就是，在没有Ui时，T1和T2就已经微导通了，那么这个时候来一点点Ui就可以自由的让T1或T2导通。

这是个很有逻辑的想法。

见下面的电路：这个旨在消除交越失真的电路在从正电源+VCC经R1、D1、D2、R2到负电源——VCC形成一个直流电流的旅行中，必然使T1和T2的两个基极之间产生电压，电压的大小等于两个二极管的压降之和。

这样T1和T2管就均处于微导通状态了。

这种结构稍显幼稚，我们在实际中喜欢采用（b）中的形式，学名Ube倍增电路（注意要是I2远大于Ib），意思是说，合理选择R3、R4的阻值，可以使Ub1、b2得到（1+R3/R4）Ube的直流电压。

为了增大T1和T2管的电流放大系数，减小前级的驱动电流，常采用复合管的架构，复合管前面已经由gemfield讨论过了。

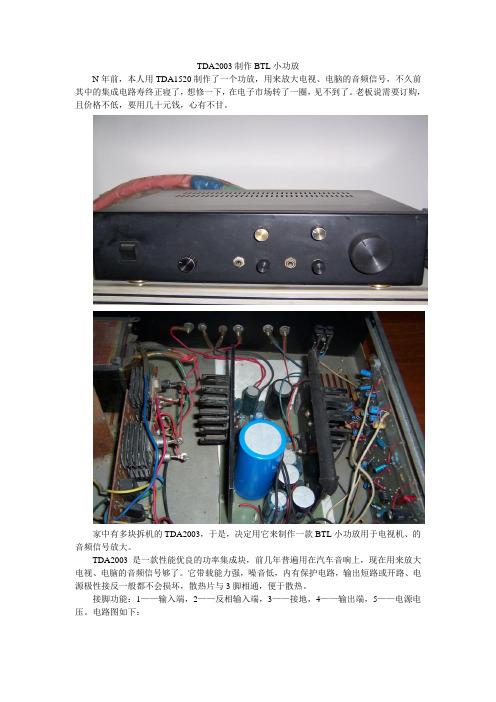

TDA2003制作BTL小功放N年前，本人用TDA1520制作了一个功放，用来放大电视、电脑的音频信号，不久前其中的集成电路寿终正寝了，想修一下，在电子市场转了一圈，见不到了。

老板说需要订购，且价格不低，要用几十元钱，心有不甘。

家中有多块拆机的TDA2003，于是，决定用它来制作一款BTL小功放用于电视机、的音频信号放大。

TDA2003是一款性能优良的功率集成块，前几年普遍用在汽车音响上，现在用来放大电视、电脑的音频信号够了。

它带载能力强，噪音低，内有保护电路，输出短路或开路、电源极性接反一般都不会损坏，散热片与3脚相通，便于散热。

接脚功能：1——输入端，2——反相输入端，3——接地，4——输出端，5——电源电压。

电路图如下：准备元器件：TDA2003 4片；电解电容：10u/25v 4个4.7u/25v 2个涤纶电容：0.1u 6个o.22u 4个电阻：（1/2W）16欧4个(1W) 220欧2个430欧2个(2W) 1欧4个（图上200欧用220欧，集成电路2003 1脚接地电容用o.22u，15u电解电容用10u 和4.7u并联）本人用刀刻制作线路板，围绕TDA2003绘制线路板的图稿, 图稿绘好后,用复写纸将图稿复印到敷铜板上,用断锯条铲刻,钻空,焊接元件。

装好后，检查焊点之间有无短路，集成电路3、5脚之间正反向电阻基本正常，接上喇叭，用自制可调稳压电源5—6V电压供电，监测静态电流应在200MA左右，（电压高静态电流会有所上升）用手触摸BTL电路输入端1脚有感应噪声。

接入电视音频信号试听，音质还可以，几乎听不到噪声。

电压调到22V，开机有时保护电路工作，有时有自激，把电压调到18V左右没有出现上述现象。

制作电源，变压器输出电压为12V（功率30W左右），全波整流，滤波得到直流电。

电路图如下：本人利用废电脑电源的外壳做小功放的外壳，空间较小，并且所用变压器就一路12V 的输出，所以电路板上用NE5532制作的前置放大部分没有用起来，等以后扩展用吧。

+
+
放大倍数4.6倍
1.脚是信号输入,信号流程；信号经4.7微法电容，音量调节电位器及47微法电容耦合至tda2003-1脚，2脚是RC网络,3.脚接地,4脚四个输出,与扬声器并接的两个元件是防自激的.5脚供电.两个电容一个滤高频一个滤低频.2脚与4脚的220欧是负反馈,用那个47欧除220欧就是放大倍数.
基于TDA2003的10W音频功率放大器
此放大器项目电路可以近似10瓦功率为2欧姆和4欧姆4瓦。

最大功率可以得到16V DC电源和一个2欧姆阻抗扬声器1 A以上的电流。

一个4瓦以上的功率可取得12伏直流电源和1 4欧姆阻抗A以上的电流。

T D A2030功放电路原理及电路图
TDA2030功放电路原理及电路图
电路以TDA2030为中心组成的功率放大器，特点有：失真小、外围元件少、装配简单、功率大、保真度高等，很适合无线电爱好者和音响发烧友自制，学生组装。

特意提供TDA2030功放电路图.
工作原理：
电路中D1—D4为整流二极管，C11为滤波电容，C12为高频退耦电容；RP1为音量调节电位器；IC1、IC2是两个声道的功放集成电路；R1、R2、R3、C2
（R7、R8、R9、C7）为功放IC输入端的偏置电路，本电路为单电源供电，功放IC输入端直流电压为1/2电源电压时电路才能正常工作；R4、R5、C3（R10、R11、C8）构成负反馈回路，改变R4（R10）的大小可以改变反馈系数。

C1
（C6）是输入耦合电容，C4（C9）是输出耦合电容；在电路接有感性负载扬声器时，R6、C5（R12、C10）可确保高频稳定性。

信号流程：
音频信号从X1输入经音量电位器RP1，再由C1（C6）耦合，进入IC1（IC2）的1脚，由集成电路放大后从4脚输出，经输出耦合电容C4（C9）到达X2。

二、性能参数
输入电压：AC≤18V DC≤24V
输出功率：Po＝15W＋15W(RL=4Ω)
输出阻抗：4—8 Ω
三、功放电路图。

tda2003参数资料2008年03月09日11:23 本站原创作者：本站用户评论（0）关键字：tda2003的特点：TDA2003电流输出能力强,谐波失真和交越失真小,各引脚都有交,直流短路保护,使用安全,负载上电压可冲至40V.TDA2003的引脚功能和管脚定义最大额定值Tamb=25参数名称符号极限值单位电源峰值电压(50mS) Vccp 40 V直流电源电压Vcc 28 V工作电源电压Vcc 18 V输出重复峰值电压Io 3.5 A输出不重复峰值电压Io 4.5 A功耗T=90 PD 20 W储存温度Tstg -40 +150度焊接温度Tj -40 +150 度电特性参数除非特别说明V=16.5V f=1kHz Tamb=25参数名称符号测试条件最小值典型值最大值单位电源电压Vcc 8 18 V静态输出端电压Vo 6.1 6.9 7.7 V静态电流Iccq 44 50 mA 输出功率Po THD=10% RL=4 5.5 6 WTHD=10% RL =2 9 10THD=10% RL =3.2 7.5THD=10% RL =1.6 12输出灵敏度Vi Po=0.5W RL =4 14 mV Po=6W RL =4 55Po=0.5W RL =2 10Po=10W RL =2 50最大输入电压Vim 300 mV 频响BW Po=1W, RL =4 40 15000 Hz 失真度THD Po=0.05 4.5W, RL =4 0.15 %Po=0.05 7.5W, RL =2 0.15 %输入阻抗Zi 开环70 150 k输入噪声电压VNI 1 5 V输入噪声电流INI 60 200 pA开环增益Gvo f=1kHz 80 dBf=10kHz 60 dB闭环增益Gv RL =4 39.3 40 40.3 dB效率Po=6W RL =4 69 %Po=10W RL =2 65 %电源纹波抑制比RRf=100Hz Vr=0.5V Rg=10k RL =4 30 36 dB。

电子课程设计报告题目： OTL功率放大器的设计与仿真课程：电子线路学生姓名：张超学生学号： ********** 年级： 12级专业：通信工程班级： 3班指导教师：王霞电子工程学院制2015年3月目录1 课程设计的任务与要求 (1)1.1 课程设计的任务 (1)1.2 课程设计的要求 (1)2 总体方案的设计与选择 (1)2.1电路原理 (1)2.2方案选择 (4)3 OTL设计方案实施 (5)3.1 OTL设计方案的选择 (5)3.2 OTL设计方案的原理 (6)3.3 OTL系统整体电路图 (6)3.4 OTL系统整体电路PCB图 (6)4 OTL设计的仿真实现 (7)4.1 仿真软件介绍 (7)4.2 OTL设计仿真实现 (8)4.3 OTL设计系统测试 (9)4.4 OTL设计数据分析 (9)5 安装调试 (9)5.1元件清单 (9)5.2 TDA2003引脚识别 (10)5.3电路焊接时的注意事项 (10)6 心得体会 (11)参考文献 (11)OTL功率放大器的设计与仿真学生：张超指导教师：王霞电子工程学院通信工程专业1 课程设计的任务与要求1.1 课程设计的任务设计任务：设计一个OTL功率放大器1.2 课程设计的要求1、要求电路采用集成电路组成；2、额定输出功率大于等于10W；3、负载阻抗等于８Ω；4、采用TDA2003集成芯片。

2 总体方案的设计与选择2.1电路原理1、OTL功放原理（1）乙类输出无变压器（output transformerless 简记OTL）功率放大器图1所示乙类OTL功放电路， V1与V2为互补对称管，故这种电路也是互补对称电路。

由于电路结构上的对称性，静态下A、B对地电压均为UG/2，C1、C2端电压UC1=UC2=UG/2。

因此，输出耦合电容又相当于一个UG/2的直流电源。

图中的A点又称中点。

图1 乙类OTL功放当电路输入正弦信号，且ui>0时，功放管V１导通、V２截止，电路为射极输出器，uo≈ui，uo输出正半周，其振幅最多可达UＧ/2，；ui<0时，V１截止，V２导通，uo≈ui，uo输入负半周，振幅最多可达UG/2。

TDA2003电流输出能力强,谐波失真和交越失真小,各引脚都有交,直流短路保护,使用安全,负载上电压可冲至40V.TDA2003的引脚功能和管脚定义最大额定值 Tamb=25参数名称符号极限值单位电源峰值电压(50mS) Vccp 40 V直流电源电压 Vcc 28 V工作电源电压 Vcc 18 V输出重复峰值电压 Io 3.5 A输出不重复峰值电压 Io 4.5 A功耗 T=90 PD 20 W储存温度 Tstg -40 +150度焊接温度 Tj -40 +150 度电特性参数除非特别说明 V=16.5V f=1kHz Tamb=25参数名称符号测试条件最小值典型值最大值单位电源电压 Vcc 8 18 V静态输出端电压 Vo 6.1 6.9 7.7 V静态电流 Iccq 44 50 mA 输出功率 Po THD=10% RL=4 5.5 6 WTHD=10% RL =2 9 10THD=10% RL =3.2 7.5THD=10% RL =1.6 12输出灵敏度 Vi Po=0.5W RL =4 14 mV Po=6W RL =4 55Po=0.5W RL =2 10Po=10W RL =2 50最大输入电压 Vim 300 mV 频响 BW Po=1W, RL =4 40 15000 Hz 失真度 THD Po=0.05 4.5W, RL =4 0.15 %Po=0.05 7.5W, RL =2 0.15 %输入阻抗 Zi 开环 70 150 k输入噪声电压 VNI 1 5 V输入噪声电流 INI 60 200 pA开环增益 Gvo f=1kHz 80 dBf=10kHz 60 dB闭环增益 Gv RL =4 39.3 40 40.3 dB效率 Po=6W RL =4 69 %Po=10W RL =2 65 %电源纹波抑制比 RRf=100Hz Vr=0.5V Rg=10k RL =4 30 36 dB那个输入端就相当电源的正极，那个下面的一根线的一个横杠是地线，也就是相当电源负极。
