TDA2822M双声道音频放大实用电路制作功放

实训报告题目P C音响系统制作学生姓名院系信息学院专业班级电子信息工程学号指导教师完成时间2012 年 10 月 12 日目录1 概述 (2)1.1 PC音响系统的介绍 (2)1.2 PC音响系统的发展 (2)1.3 音响的技术指标 (2)2 核心元器件介绍 (3)2.1 TDA2822的介绍 (3)3 电路的整体结构 (4)3.1 电路的工作原理 (4)3.2 功率放大器的工作原理 (4)4 安装与调试 (5)4.1 对元器件的前期准备 (5)4.2 PCB的焊接与安装 (6)4.3 音乐的调试 (7)参考文献 (9)PC音响的设计与制作第一部分概论1.1 PC音响的介绍PC音响又称为床头音响,也可称迷你音响.确切的说就是厂商推出的整体性的音响套装机，顾名思义是它微型的体积结合了功放、播放机、以及扬声器系统.PC音响其功能比较齐全，使用方便，外观华丽。

都是由一家厂商提供的，整体的配合性较好，并且在外形上也比较统一、美观；购买之后也不需要自己花很多的时间去进行调试，一般来说直接就可以使用，在操作上较为方便。

1．2 PC音响的发展从单一的收音机到现在CD、VCD、DVD、多媒体音响、GPS、车载多媒体终端等走过的历程已很大了。

不同的时代，生成不同的事物，创造不同的产物。

PC音响，正是适时而生顺势而发，适应了市场变化之需求，顺应了时代的潮流。

在这期间，PC音响随着人们审美观念的变化、住房装修风格的变化、家居文化的变化，以及互联网信息时代新产品的出现等因素的变化，人们对音响的功能、款式、造型、色彩、体积等各个方面都提出了新的要求，而传统的音响难以能够适应这种特殊的要求。

PC音响的发展，正是由于需求变化和市场环境的变化，达到随需而变、随机而变的。

1.3 音响的技术指标音响系统整体技术指标性能的优劣，取决于每一个单元自身性能的好坏，如果系统中的每一个单元的技术指标都较高，那么系统整体的技术指标则很好。

其技术指标主要有六项：频率响应、信噪比、动态范围、失真度、瞬态响应、立体声分离度、立体声平衡度。

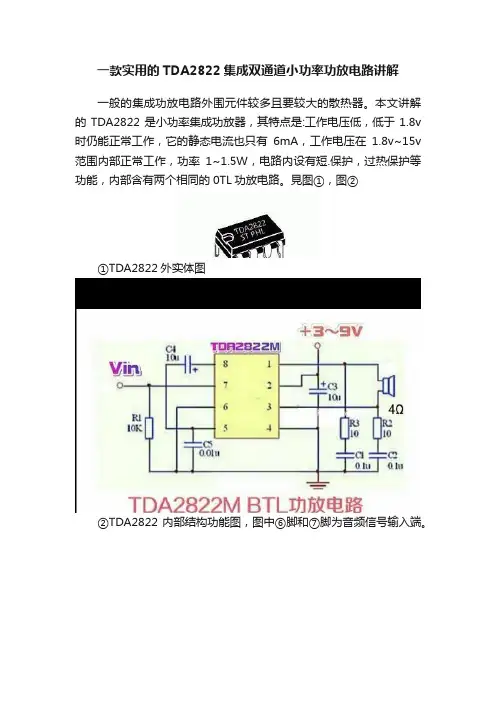

一款实用的TDA2822集成双通道小功率功放电路讲解
一般的集成功放电路外围元件较多且要较大的散热器。

本文讲解的TDA2822是小功率集成功放器，其特点是:工作电压低，低于1.8v 时仍能正常工作，它的静态电流也只有6mA，工作电压在1.8v~15v 范围内部正常工作，功率1~1.5W，电路内设有短.保护，过热保护等功能，内部含有两个相同的0TL功放电路。

見图①，图②
①TDA2822外实体图
②TDA2822内部结构功能图，图中⑥脚和⑦脚为音频信号输入端。

③图TDA2822双声道集成功放电路
如图③所示为TDA2822用于立体声功放的典型应用电路。

图中R1、R2是输入偏置电阻，C1、C2是负反馈端的接地电容器，C6、C7是输入耦合电容，R3、C4和R4、C5是高次谐波抑制电路，用于防止电路振荡。

④图所示为TDA2822用于立体声耳机的典型应用电路。

以上的功放电路简单，音质好，电压范围宽等特点，自制方便，常用在随身听、收音机、耳机放大器等小功率功放电路。

TDA2822M制作简单的⽴体声功放电路集USB供电电脑⾳箱电路这是USB供电的电脑⾳箱的电路原理图，它⼴泛应⽤于电脑多媒体⾳箱。

在电路的单chipbased设计，低压电器电源，电脑USB电源的兼容性，简单的散热，价格 这是USB供电的电脑⾳箱的电路原理图，它⼴泛应⽤于电脑多媒体⾳箱。

在电路的单chipbased设计，低压电器电源，电脑USB电源的兼容性，简单的散热，价格低廉，⼤的灵活性和⼴泛的温度公差。

在电路的核⼼是集成电路TDA2822M。

实际上，这个IC是在单⽚式8⽆铅微型DIP(双列直插式封装)。

它被设计为双电池供电的声⾳播放器的⾳频功率放⼤器使⽤。

TDA2822M的特点是⾮常低的静态电流，低交越失真，直流电源电压下降到1.8伏，最⼩输出功率约450毫⽡/通道，5V直流电源输⼊4欧姆扬声器。

⼀个理想的功放基本上可以作为⼀个电路，它可以提供到外部负载，⽽⽆需产⽣⼤量的信号失真和⾳频功率，⽽⽆需耗费极端静态电流。

该电路由5V直流电源从计算机的USB端⼝索取。

当打开电源开关S1“上的⽴场，5V电源延长对电路和电源指⽰灯红⾊的LED1⽴即亮起。

电阻R1实际上是⼀个电流浪涌限制器和电容C1和C4作为缓冲区的⼯作。

电路的⼯作如何? 电路的操作⾮常简单。

从电脑⾳频端⼝或⽿机端⼝，⾳频信号反馈对放⼤电路通过R2和C2(左声道)，R3和C3(forright通道)。

作为potensiometer VR1的左(L)通道的⾳量控制器，⽽potensiometer的VR2⽤于控制权的⾳量(R)频道。

TDA2822M 7脚接收左声道声⾳信号和引脚6接收右声道信号，通过VR1和VR2相应。

驱动左，右扬声器放⼤信号可以在引脚1和IC1的3脚得到相应。

元件R5和C8，R6和C10组成的经典Zobel⽹络。

构建⼀个中等⼤⼩的电路，通⽤PCB和括在⼀个适当的情况下。

这真的是建议利⽤TDA2822M集成电路插座。

外部连接应该要适当屏蔽电线的⼯作改进的结果⼆：焊接后的图⽚TDA2822,放⼤电路笔者购买DM500机已有两、三个年头了，也经常刷各种版本的系统．但该机⾳量⼩的⽑病却始终⽆法根治。

基于TDA2822的双声道功率放大器的制作TDA2822是一种经典的双声道功率放大器集成电路，可用于制作音频放大器，特别适用于小型音箱和耳机放大器。

本文将介绍如何使用TDA2822制作一个简单的双声道功率放大器。

1.原理介绍：TDA2822是一款双声道低功率输出放大器，具有两个独立的放大器通道。

它适用于供应电压为1.8V至15V之间的应用，输出功率为1W，具有低谐波失真和较高的信噪比。

由于TDA2822内建了保护功能，如热故障保护和过电流保护，所以在设计中需要考虑相关的参数。

2.元件清单：-TDA2822双声道功率放大器IC-电容：1μFx2，100μFx2-电阻：1kΩx2，10kΩx2-电源：6V直流电源-音频输入和输出插座3.电路设计：接下来我们将通过以下电路设计来制作双声道功率放大器：在这个电路中，TDA2822的引脚1和2分别连接到音频输入插座的左右通道。

引脚3和6连接到地线，引脚4和5连接到6V的正电源，电容C1和C4用于降低噪音。

电阻R1和R4用于设定放大器的增益，电容C2和C3用于过滤高频噪声。

最后，输出信号通过C5和C6耦合到输出插座。

4.焊接和安装：按照以上电路设计，将元件焊接到通孔板上，注意焊接时不要短路。

安装完成后，连接电源并接入音频输入源和耳机或音箱，即可使用你制作的双声道功率放大器了。

5.测试和调试：连接音频输入源和输出设备后，打开电源进行测试。

如果一切正常，应该能够听到音乐或声音。

如果有噪音或变形，可以通过调整电容和电阻的数值来进行调试，以获得更好的音质。

总结：使用TDA2822制作双声道功率放大器是一个简单而有趣的DIY项目，可以为你的音乐设备增加一些额外的功能。

通过合理设计电路和选用合适的元器件，你可以制作出高质量的音频放大器。

希望这篇文章能够帮助你完成这个项目，祝你制作愉快！。

基于TDA2822的音频放大电路设计一、引言TDA2822是一款双声道低功耗立体声音频功放集成电路。

它采用了18引脚双内部电路结构，每个内部电路包含一个全差动输入和单端输出。

TDA2822在音乐放大和收听设备中得到了广泛应用，如收音机、音响系统、小型喇叭等。

本文将详细介绍基于TDA2822的音频放大电路设计。

二、TDA2822的特性和性能1.供电电压范围：3-15V2.最大输出功率：1W3.低静态电流消耗：仅2mA4.最大电源电流：9.0mA5.超低失真率：0.2%(1kHz,0.5W)6.功率输出级别可调：选择电流限制电阻，实现高音量输出7.输入阻抗：50kΩ8.输出阻抗：32Ω1.电源电路设计TDA2822的工作电压范围是3-15V。

在实际应用中，一般选用6-9V的电源电压，以保证其能够提供足够的输出功率。

电源电路应使用电容滤波，以减小电源噪声对音频放大电路的干扰。

2.输入电路设计TDA2822的输入电路为差模输入，具有高输入阻抗。

为了适应不同的音频信号输入源，可以使用两个电位器来调节左右声道的输入电平。

3.偏置电路设计为了稳定TDA2822的工作点，需要设计一个偏置电路来为芯片提供稳定的工作电流。

偏置电路通常由电阻、电容和二极管组成。

4.输出电路设计TDA2822的输出电路为单端输出，输出阻抗为32Ω。

为了输出开路电压和电流稳定，可以使用电容和电阻来滤波。

5.防护电路设计为了防止静电、过电流等意外情况对芯片造成损害，可以在电路中设计适当的防护电路。

四、性能优化1.降低失真率失真是音频系统中一项重要的性能指标。

为了降低失真率，可以合理选择电容和电阻的数值，并使用高品质的电源和音频线缆。

2.增加放大功率为了提高输出功率，可以根据需要选择合适的电源电压，并使用适当的功率输出级别。

3.增加保护功能为了保护TDA2822免受静电、电源波动等因素的损害，可以设计适当的防护电路，如过压保护、过流保护等。

基于TDA2822的小型有源双声道音箱的设计与制作在设计小型有源双声道音箱时，TDA2822是一个非常受欢迎的集成运放芯片。

它具有双声道功率放大器和内置电容耦合的前置放大器，可直接驱动8欧姆或16欧姆扬声器。

TDA2822的工作电压为3V至15V，输出功率可达1W，适用于小型音箱和移动音响设备的设计。

在制作小型有源双声道音箱时，首先需要准备以下材料和工具：1.TDA2822集成运放芯片2.电容：0.1μF、10μF、100μF3.陶瓷电容：0.1μF4.电阻：330欧姆、1K欧姆、10K欧姆5.扬声器：8欧姆、1W6.音箱壳体7.电源（3V至15V）8.PCB板9.电烙铁、锡线、焊锡膏等工具接下来，按照以下步骤设计和制作小型有源双声道音箱：1.根据TDA2822的电路图设计电路布局，包括前置放大器、功率放大器、电容和电阻的连接方式。

2.制作PCB板，将电路图转移到PCB板上，使用电烙铁和焊锡膏焊接集成电路和电子元件。

3.连接扬声器和电源，将功率放大器的输出端连接到扬声器，将电源连接到TDA2822的电源引脚。

4.调试电路，检查连接是否正确，并根据需要调整电容和电阻的数值以实现最佳音质。

5.安装音箱壳体，将完成的电路装入音箱壳体中，固定好扬声器和PCB板。

6.进行音质测试，调节音量和音质均衡器以获得最佳效果。

通过以上步骤，您可以设计和制作自己的小型有源双声道音箱，使用TDA2822集成运放芯片实现功率放大和前置放大功能。

这样的音箱适用于家庭、办公室和移动音响设备，提供清晰、稳定的声音输出效果。

希望以上信息对您有所帮助，祝您成功制作小型有源双声道音箱！。

基于TDA2822的双声道功率放大器的制作引言：TDA2822是一种可用于组装立体声或双声道放大器的集成电路。

它被广泛应用于便携式音频设备，如收音机、MP3播放器等。

本文将介绍基于TDA2822的双声道功率放大器的制作过程，让您可以在家中自己制作一个小型但功率强大的音频放大器。

材料准备：1.TDA2822芯片：这是制作该功率放大器的核心部件。

您可以在电子零件市场或网上购买到。

2.4个8欧姆扬声器：选用适合您需求的合适型号。

3.2个0.1uF陶瓷电容：用于在电路中滤除杂散噪声。

4.4个10uF电解电容：用于耦合和直流解耦。

5.1个1000uF电解电容：作为电源滤波电容。

6.2个2.2uF电解电容：用于消除输入信号的直流分量。

7.1个100nF陶瓷电容：放在芯片的电源引脚上，起到滤波作用。

8.2个标准立式电池盒：提供电源。

步骤一：准备工作1.将TDA2822芯片插入一个合适的插座中，确保引脚安装正确。

2.将8欧姆扬声器各连接到芯片的两个音频输出引脚上。

一个扬声器连接到TDA2822芯片的1脚和2脚上，另一个连接到3脚和4脚上。

步骤二：音频输入部分1.将输入音频信号的引脚连接到芯片的5脚和6脚上。

2.在5脚和6脚之间插入一个2.2uF电解电容，以消除直流信号的偏移。

步骤三：电源部分1.将两个标准立式电池盒连接到芯片的7脚和8脚上，提供电源。

确保正极连接到芯片的7脚，负极连接到芯片的8脚。

2.将100nF陶瓷电容连接到芯片的7脚和8脚上，用于电源滤波。

3.将1000uF电解电容连接到芯片的电源引脚上，以提供稳定的电源。

步骤四：音频输出部分1.在扬声器连接到的引脚上并联连接一个10uF电解电容，并将另一端连接到地。

2.在扬声器连接到的引脚上并联连接一个0.1uF陶瓷电容，并将另一端连接到地。

这用于消除可能存在的高频噪声。

3.重复以上两个步骤，为另一个扬声器连接电解电容和陶瓷电容。

步骤五：完成装配1.将所有电子元件焊接到一块通孔印刷电路板上，并确保引脚正确连接。

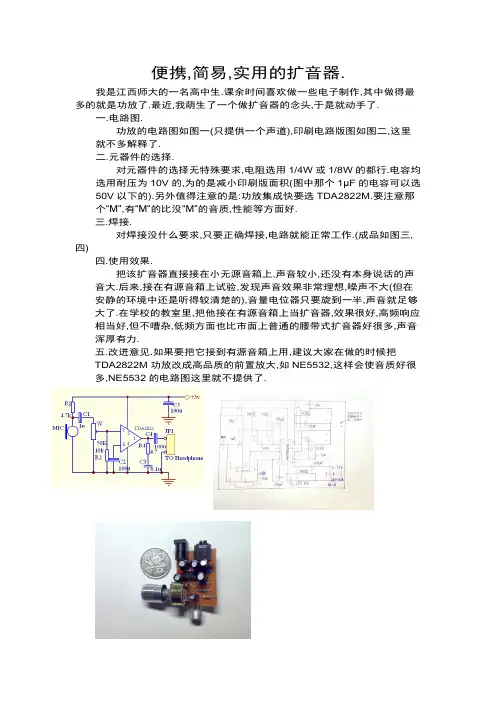

便携,简易,实用的扩音器.
我是江西师大的一名高中生.课余时间喜欢做一些电子制作,其中做得最多的就是功放了.最近,我萌生了一个做扩音器的念头,于是就动手了.
一.电路图.
功放的电路图如图一(只提供一个声道),印刷电路版图如图二,这里就不多解释了.
二.元器件的选择.
对元器件的选择无特殊要求,电阻选用1/4W或1/8W的都行.电容均选用耐压为10V的,为的是减小印刷版面积(图中那个1μF的电容可以选50V以下的).另外值得注意的是:功放集成快要选TDA2822M.要注意那个“M”,有“M”的比没“M”的音质,性能等方面好.
三.焊接.
对焊接没什么要求,只要正确焊接,电路就能正常工作.(成品如图三,四)
四.使用效果.
把该扩音器直接接在小无源音箱上,声音较小,还没有本身说话的声音大.后来,接在有源音箱上试验,发现声音效果非常理想,噪声不大(但在安静的环境中还是听得较清楚的),音量电位器只要旋到一半,声音就足够大了.在学校的教室里,把他接在有源音箱上当扩音器,效果很好,高频响应相当好,但不嘈杂,低频方面也比市面上普通的腰带式扩音器好很多,声音浑厚有力.
五.改进意见.如果要把它接到有源音箱上用,建议大家在做的时候把
TDA2822M功放改成高品质的前置放大,如NE5532,这样会使音质好很多,NE5532的电路图这里就不提供了.。

基于tda2822的功放电路设计与制作TDA2822是一种常用的低功耗立体声放大器芯片，它的功率输出小、体积小、价格低，常用于手机、MP3、MP4等小型消费电子产品的功放设计。

本文将从以下几个方面介绍基于TDA2822的功放电路设计与制作：一、TDA2822特性及应用1、TDA2822特性TDA2822具有低功耗、低噪声、高失真度、体积小、成本低等优点，它的容性功率为2W，放大器的失真度小于1%，低噪声（2μV），高输出驱动能力（10Vp-p），较低的反馈电阻和较低的供电电压（3V），以及低功耗（1.6mA），使TDA2822在低功耗、小型尺寸消费电子商用产品中有着广泛的应用。

2、TDA2822应用TDA2822可用于小型消费电子产品中的功放，如手机、MP3、MP4等，还可用于播放器、收音机、音箱等音频设备中的功放，以及语音处理器、家用电器、汽车电子产品等多种电子设备的功放。

二、TDA2822功放电路设计1、电路图图1为TDA2822的功放电路图，它是一个简单的立体声功放放大器，由TDA2822、电容、电阻和有源分压器等组成。

2、工作原理TDA2822的工作原理很简单，它将输入的立体声信号（左声道和右声道）先分别经过两个TDA2822的放大器进行放大，然后由TDA2822内部的转换放大器把两路放大后的信号进行结合，最后通过输出电阻和有源分压器连接到外部功放。

三、TDA2822功放电路制作1、装配电路在制作TDA2822功放电路时，首先需要准备一块电路板，然后将TDA2822、电容、电阻、变压器以及其他元器件按照电路设计中的原理图进行装配，连接好端子，同时要注意电路板的通断，以确保电路的正常工作，并保持电路的整洁度。

2、验证电路装配完成后，要验证电路工作是否正常，首先用万用表测量TDA2822放大器的静态电压，同时测量外部功放的输出电压，以确保电路的正常工作，如果电压超出设定的范围，就需要及时调整电阻的电压来保证电路的正常工作。

基于TDA2822的音频放大电路设计TDA2822是一种双声道低功耗音频功率放大器集成电路。

它具有很好的音频性能，适用于电源电压低至3V的电池供电应用。

在本文中，我将介绍基于TDA2822的音频放大电路设计，以及一些注意事项。

首先，我们需要了解TDA2822的引脚功能。

它具有8个引脚，其中1、8引脚是电源引脚（VCC和VEE），2、7引脚是输出引脚（OUT1和OUT2），3、6引脚是输入引脚（IN1和IN2），4引脚是地引脚（GND），5引脚是差分输入引脚（IN-）。

这些引脚的功能可以根据具体需要进行连接。

为了设计一个稳定和高质量的音频放大电路，以下是我们应该考虑的几个要素：1.供电电源：TDA2822对供电电压的要求在3V到12V之间。

供电电源应该是稳定和纹波较低的，以避免输出声音的失真。

此外，在设计电源输入电容时应注意安全距离和过压保护。

2.输入信号：TDA2822是一个差分输入放大器，需要两个输入信号。

输入电容和电阻可用于对输入信号进行滤波和调整增益。

滤波电容可以选择降低低频干扰和噪声。

3.反馈电路：为了提高音频放大的线性度和稳定性，可以使用反馈电路。

在TDA2822中，可以通过接地引脚4和5之间的串联电阻和电容来实现反馈。

4.输出负载：TDA2822可以驱动8欧姆或32欧姆的扬声器。

为了获得最佳音频效果，应根据实际输出负载进行合理匹配。

输出端可以使用输出耦合电容来保护扬声器。

5.电源稳定电路：在一些特殊应用中，电源扰动可能导致音频放大器的性能下降。

在设计电源稳定电路时，可以使用电容、电感和稳压电路等元件进行滤波和稳定化。

在实际设计过程中，可以遵循以下步骤：1.根据所需的放大器功率和输入电平确定输入信号电路。

2.计算电源电流和电源电压，确定电源电容的容值，并设计电源稳定电路。

3.根据输出负载和应用需求，选择输出电阻和输出耦合电容。

4.根据输入电阻和应用需求，选择输入电阻和电容。

5.根据反馈要求，设计反馈电路。

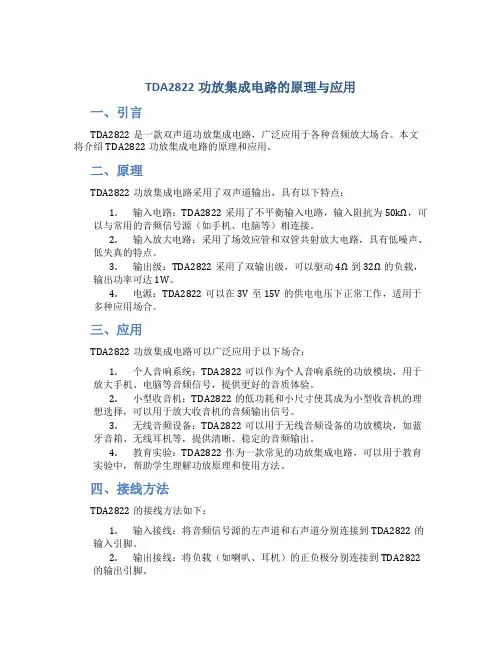

TDA2822功放集成电路的原理与应用一、引言TDA2822是一款双声道功放集成电路，广泛应用于各种音频放大场合。

本文将介绍TDA2822功放集成电路的原理和应用。

二、原理TDA2822功放集成电路采用了双声道输出，具有以下特点：1.输入电路：TDA2822采用了不平衡输入电路，输入阻抗为50kΩ，可以与常用的音频信号源（如手机、电脑等）相连接。

2.输入放大电路：采用了场效应管和双管共射放大电路，具有低噪声、低失真的特点。

3.输出级：TDA2822采用了双输出级，可以驱动4Ω到32Ω的负载，输出功率可达1W。

4.电源：TDA2822可以在3V至15V的供电电压下正常工作，适用于多种应用场合。

三、应用TDA2822功放集成电路可以广泛应用于以下场合：1.个人音响系统：TDA2822可以作为个人音响系统的功放模块，用于放大手机、电脑等音频信号，提供更好的音质体验。

2.小型收音机：TDA2822的低功耗和小尺寸使其成为小型收音机的理想选择，可以用于放大收音机的音频输出信号。

3.无线音频设备：TDA2822可以用于无线音频设备的功放模块，如蓝牙音箱、无线耳机等，提供清晰、稳定的音频输出。

4.教育实验：TDA2822作为一款常见的功放集成电路，可以用于教育实验中，帮助学生理解功放原理和使用方法。

四、接线方法TDA2822的接线方法如下：1.输入接线：将音频信号源的左声道和右声道分别连接到TDA2822的输入引脚。

2.输出接线：将负载（如喇叭、耳机）的正负极分别连接到TDA2822的输出引脚。

以下是一个接线示意图：+---------------------------+| |Left input -| IN1 Left output || |Right input -| IN2 Right output || |Ground -| GND VCC || |+---------------------------+五、使用注意事项使用TDA2822功放集成电路时，需要注意以下事项：1.电源电压：TDA2822可以在3V至15V的供电电压下正常工作，使用时需根据需要选择合适的电源电压。

TDA2822M双声道音频放大实用电路制作功放2010-01-05 09:00:50| 分类：技术支持( | 标签：|字号大中小订阅TDA2822M双声道音频放大实用电路制作功放19:29:35 UTC+0800 TDA2822/M/D是一款价廉物美的音频功放芯片（市场上比较常见的是TDA2822D和TDA2822M为DIP-8或者SOP-8封装的，而TDA2822较少见）其内部含有两个放大通道，可以接成BTL推挽放大方式和双声道的小功放。

比较常用的TDA2822M/D的典型电路如下图所示但是似乎大家用得更多的是BTL推挽单声道放大方式或者用两片TDA2822/M/D用做双声道的功放了。

可能因为BTL推挽单声道放大方式效果较好失真少而且工作稳定。

而很少采用一片TDA2822/M/D 用做双声道的功放多数是因为如果布线不好和电路设计、选材不当极其容易地使功放芯片自激（发热温度过高烧毁）或者音质很次（两个声道互相干扰）。

该电路应该注意的事项：1.输入RC滤波，去除噪声2.输入滤波电容减小高频噪声以及转换速率失真3.输入隔直电容4.一点接地，输入输出分开，以防自激，这点是最为关键的了5.电源滤波电容.过滤电源中的杂波6.输出隔直电容7.反向端确定响应低频下限,设置要恰当8.输出滤波，防止自激，提高音质该双声道功放更本用不着散热的（自激其实是个能量传输堵塞的情况，只要能量能够顺利地传输、疏导，那么由能量传输堵塞引起的发热就不存在了）该电路已经应用在我做的红外发射的USB麦克风之中了，一直都还比较稳定的，音质也并不比BTL推挽单声道放大方式效果差。

在制作时尽量能采用电路板制板制作(可以参考附件中官方给出的PCB布线），全手工用万用板焊接效果要差些，并且尽量不要在调试时用手触摸TDA2822M/D的输入端（手的电感电容效应有可能会引起强烈的自激，可以触摸其外壳如果感觉到有点热了就赶紧断电以免之后的温升发热烧坏功放芯片），如果制作为MP3的双声道功放一定要考虑MP3的输出阻抗和TDA2822M/D的输入阻抗的匹配（可以考虑在两者之间接入分压电阻之类的来解决）。

自制迷你小功放
1、首先了解电路图主要以核心元件集成电路TDA2822为核心。

2、制做电路板。

我们都是业余爱好者所以买一小块万能电路板就可以。

万能电路板有分好多种。

可根据电路图购买这样可以更好的合理安排元器件。

下面是我用一小块覆铜板雕刻的电路板。

由于电路简单所以采用自己制板而不用万能电路板。

（必须有打孔电钻）
3、看电路图找元器件。

集成块2822可在电子市场买。

如果你身边有废旧收音机电视机的电路板，就没必要在花钱买了。

音频输入接口电视机电路板上有。

音频输出接口也有，或者在收音机电路板也可以找到。

电源接口、开关电位器收音机理由有。

就不在图说了。

4、看图安装焊接元件。

5、根据自己情况安装外壳。

6、自制音响，我用的是茶叶盒效果也不错。

喇叭是收音机上面的3W。

但是省了钱。

如果喇叭功率大一点的话会更好些。

模拟电子技术课程实训报告课题名称基于TDA2822的音频放大电路设计一、实训任务与要求1、实训任务选择采用TDA2822双联电位器、音频接插件及电阻电容等设计一个简单的音频功放，实现音频放大及音量、音调（高低音）调节功能。

2、实训要求（1）、综合运用电子技术课程中所学的理论知识完成课程设计。

（2）、通过查阅手册和上网查看文献资料，提高独立分析和解决实际问题的能力（3）、熟悉常用电子器件的类型和特征，并掌握合理选用的原则。

（4）、学会电子电路的设计、焊接与调试技能。

3、实训目的选择变压器、整流二级、滤波电容、合成变压器来设计直流稳压电源为音频放大器提供电源，选择芯片、耦合电容、耦合电阻等组成放大器，完成全电路理论设计。

、方案设计与论证根据技术指标和已知条件，选择合适的选择合适的，如：OCL OTL或BTL电路。

完成对高保真音频功率放大器的设计、装配与调试方案一：采用UA741运算放大器设计电路，UA741通用高增益运算通用放大器，早些年最常用的运放之一，应用非常广泛，为双列直插8脚或圆筒8脚封装。

工作电压土22V,差分电压土30V,输入电压土18V,允许功耗500mW方案二：采用D2822双声道音频功率放大器，功率不是很大但以可以满足您的听觉要求了，且有电路简单、音质好、电压范围宽等特点。

方案选取：UA741是通用放大器，性能不是很好，满足一般需求，而d2822是一块低电压、是一块低电压，所以选择d2822o三、单元电路设计1 •音量调节电路调音单元电路如图3.1所示图3.1该电路调试方便、信噪比高，目前大多数的普及型功放都采用这种电路。

图中C1、C2的容量大于C3,对于低音信号C1与C2可视为开路，而对于高音信号C3可视为短路。

低音调节时，当W1滑臂到左端时，C1被短路，C2对低音信号容抗很大，可视为开路；低音信号经过R1、R3直接送入运放，输入量最大；而低音输出则经过R2、W1、R3负反馈送入运放，负反馈量最小，因而低音提升最大；当W1滑臂到右端时，则刚好与上述情形相反，因而低音衰减最大。

基于tda2822的功放电路设计与制作近年来，TDA2822，一款小型、低功率的单节点双电源、两路立体声功放IC，越来越受到国内外电子爱好者的欢迎，特别是娱乐小型化以及家庭影音系统的受欢迎程度不断增加，TDA2822的应用范围也越来越广泛。

本文将详细介绍TDA2822功放电路设计和制作过程，为大家打开一扇欣赏和学习TDA2822电路设计和制作的大门。

一、 TDA2822基本原理TDA2822是一款双电源、两路立体声功放IC，具有小型低功耗、高效率、较低的噪声等优点，有助于减小电路复杂度，适用于娱乐小型设备、家用影音系统以及其他一些小型的立体声功放应用。

TDA2822的外形尺寸为6×6，具体功能如下：（1）具有双电源设计，可精确控制声音质量。

（2）具有较低的噪声，可以有效降低系统噪声。

（3）具有高效率，可以有效减少电路成本。

（4）具有小型低功耗的优势，可以有效减少电路复杂度。

二、 TDA2822功放电路设计为了确保TDA2822的最佳性能，以及能够达到最佳的音质效果，在电路设计上都要考虑到一些小细节，如进行增益环节的电路设计、以及外围的电路的关联等，都是有讲究的。

1、进行电源电路设计TDA2822使用双电源架构，可以使用在设备中通常使用的±9V 或者±12V的电源，同时对于理想情况下要使用滤波电路进行电源降噪，以保证音质的可靠性。

2、确定输入信号的关联电路在输入信号关联电路的设计上，一般需要考虑到输入极性的确定、信号低通滤波以及开关等，同时要注意保护电路的严谨性，以便确保TDA2822的正常使用。

3、进行增益环节电路设计增益环节电路设计是TDA2822功放电路设计最关键的步骤，准确设置增益环节可以多种参数来保证音质，但要注意在设计上一定要考虑到相关的稳定性问题，以保证TDA2822的正常使用。

三、 TDA2822功放电路制作TDA2822功放电路制作主要分为几个步骤：1、准备电路板在制作TDA2822功放电路之前，要首先准备好电路板，并将TDA2822的引脚排列平整，确保电路板上的空间充足；2、组装电路元件接下来，将电路中的晶体管、电阻、电容等元件，组装安排到电路板上，一定要注意电路元件的排列方式，确保电路能够良好连接，并且要特别注意阻抗匹配问题；3、焊接元件在电路元件的安排完成之后，就可以开始进行焊接，使用焊锡将电路元件连接起来，确保每一个元件都被焊接完全；4、测试及调试完成电路的焊接之后，就可以进行测试和调试，通过测试和调试可以查看TDA2822的性能指标以及噪声质量，以此来评估质量，确保电路的良好运行。

TDA2822制造话筒功放电路图TDA2822制造话筒功放电路这个电路外围元件少，制造简略，音质却出人意料的好。

选用一块双路音频拓宽集成电路。

其首要特征是功率高、耗电省，静态作业电流典型值只需6mA摆布，该集成电路的电压习气才干强(1.8V～15VDC)，即便在1.8V低电压下运用，仍会有约100mW的功率输出，详细电路如图所示。

驻极体话筒MIC将拾取的动态信号改换成电信号后，经C2和W从U1的②脚引进，经U1音频拓宽后，推进喇叭发音。

本机接成BTL输出电路，这关于改进音质，下降失真大有利益，一同输出功率也添加了4倍，当3V供电时，其输出功率为350mW。

电阻R1、R2均选用1/4W金属膜电阻，W为小型碳膜电位器，C2最佳选用独石电容器，如没有应选用质量好的瓷片电容，C1、C4、C3选用优良耐压16V，漏电电流小的电解电容，MIC选用高活络度驻极体传声器。

K选用小型的按钮开关或拨动开关等，U1选用TDA2822M或TDA2822，也可用D2822替代。

按图1中数值制造，通常无需调试即可正常作业。

驻极体话筒查看：例如用MF47万用表的RX1O0档，测长城CZⅢ型驻极体话筒，当黑表笔接驻极体话筒芯线、壳，万用表指针指在3kOmega;，当用力吹气，指针指在4kOmega;的数值(也有的话筒阻值变小)。

假定用力吹气，万用表指针摇摆得很小，可把两根表笔对调再试，如万用表表针依然摇摆得很小，则阐明驻极体话筒已损坏。

驻极体话筒在运用时漏极D有必要经过一个4.7~10kOmega;的电阻接电源正极，然后再与拓宽电路联接，如图所示。

给麦克风加装拓宽电路电子原件如下：电阻R1为1kOmega;，电阻R2为1MOmega;，R3也是1kOmega;。

三极管vT为9014，电容c1为4.7uf，c2为4.7uf，电池1节5号就够了。

哈哈，就这么简略，祝你成功！一、拓宽电路作业原理图1是悉数话筒拓宽电路的电路图，从图1中能够看出，悉数电路只需六七个原件。

华南师范大学无线电协会
TDA2822音响焊接说明
TDA2822音响采用TDA2822M 作用为放大芯片, 此芯片是意法半导体(ST)开发的双通道单片功率放大集成电路，通常在袖珍式盒式放音机（WALKMAN ）、收录机和多媒体有源音箱中作音频放大器。

具有电路简单、音质好、电压范围宽等特点，可工作于立体声以及桥式放大(BTL)的电路形式下。

一． 电路原理
音频信号由J2输入,经音量电位器VR1后送入U1进行放大，C1 C2决定响应低频下限，C3 C5输出藕和电容，R5 C4 R6 C7防止输出自激提高音质，C6 C8电源滤波，L1为电源指示灯。

二． 电路图
四．元器件清单（元件封装均为直插）
五．说明
1.所有的底线都要接到一起，即共地，否则不能正常工作。

2.电源采用USB 口供电，直接接电脑上即可使用，经济方便。

名称
型号/规格
编号
数量
名称
型号/规格
编号
数量
电阻 4.7欧 R5 R6 2 功放IC TDA2822M U1 1 10K R1~R4 4 音频输入座 3.5MM 双声道 J2 1 680欧 R7 1 发光二极管 5MM 绿色 L1 1 双联电位器 B50K VR1 1 喇叭 8欧1W
LS1 LS2 2 电容 104P C4 C5 C7 3 导线 红黑线各4条0.5M — 4 100uF/16V C1 C2 2 音频输入线 3.5MM 公对公口 — 1 470uF/16V C3 C5 C8 3 万用板 7*9 — 1 自锁开关
S1 1 IC 底座 8pin — 1 USB 口
1
USB 线
A-A 口
1。

集成电路TDA2822的应用下面介绍的放大器使用TDA2822电路，采用BTL连接方式，构成常见的喊话器和功放电路。

喊话器、功率接续器（有源音箱）两用机电原理图如图5-12所示，本电路即可作小型扩音喊话使用，也可适用于袖珍立体收放机、收音机，作为音频功率放大器用扬声器放音。

整个电路采用3节5号电池（4.5）供电，其静态电流为6mA ~ 9mA，输出功率可达1W左右。

本电路将TDA2822集成内部的两个功放级接成桥式电路，称BTL电路。

BTL电路的优点是：制作容易，携带使用方便，可减少失真，改善音质，增加输出功率，并使电路大为简化。

【电路原理】本机工作原理如下：合上开关S，当对面话筒MIC讲话时，音频话音就经C1、RP从集成电路TDA2822的⑦脚输入，经过内部BTL功放电路放大后，由扬声器BL发生时，发音清晰明亮，并可由电位器RP调节音量的大小。

【制作方法】先按电路图清点并选择下列元件：（1）集成电路TDA2822：1只；（2）8脚插座：1只；（3）电解电容器：C4 220μF/10V 1只；C2、C3 10μF/6.3V 2只；C1 4.7μF/6.3V 1只；（4）电位器RP：10kΩ1只；（5）电阻器R：3kΩ1只；（6）电源开关S：（1 X 1）拨动开关1只；（7）驻极体电容话筒：1只；（8）2英寸扬声器：1只；（9）透明塑料机壳：1只；（10）印制电路板：2cm X 8cm 1块； 5.5cm X 5.2cm 1块；（11）立体声三芯插头：Φ3mm 1只；（12）金属屏蔽线：1根。

按图5-12将上述各元件焊接在印刷电路板上，如图5-13所示。

制作时先将开关S、话筒MIC、集成电路TDA2822、扬声器BL固定后焊接在印刷板上，然后对照图5-12电路将R1、C1 ~ C4连接线焊在印刷板上。

对照电路、焊接元件无误后，开始接上电源，进行调试、检查。

因电路外围元件少，本机无须调试就能成功。
