TDA2822电路图详解

TDA2822详解，（后附电路图）一般的集成功放电路外围元件较多且需要较大的散热器。

本文介绍的功放电路简单，自制方便。

TDA2822集成功放电路常用在随身听、便携式的DVD等音频放音用；功率不是很大但以可以满足您的听觉要求了，且有电路简单、音质好、电压范围宽等特点，是业余制作小功放的较佳选择。

制造商: STMicroelectronicsTDA2822产品种类: 音频功率放大器(Audio Power Amplifier)产品类型: Class-AB(AB类音频功率放大器)输出功率: 1.7W输出类型: 1-Channel Mono or 2-Channel Stereo(桥接单声道或立体声双声道)可用增益调整: 39 dB总谐波失真+噪声(THD+N): 0.2 % @ 8 Ohm(Ω) @ 500 mW电源电压(最大值): 15 V电源电压(最小值): 1.8 V电源类型: Single(单电源)电源电流: 12 mA最大功率耗散: 4000 mW最小工作温度: - 40°C最大工作温度: 85°C封装/箱体: PDIP-16封装: Tube音频负载电阻: 8 Ohm(Ω)输入偏流（最大值）: 0.1 μA (Type,典型值) @ 6V输入信号类型: Single输出信号类型: Differential or Single集成电路TDA2822M为8脚双列直插式封装，如果买不到可用TDA2822代替，TDA2822TDA2822的封装与TDA2822M相同，它们区别在于：TDA2822M从3V到15V均可工作，而TDA2822的最高工作电压只有8V。

使用TDA2822必须把电压降到8V以下。

R1的数值要求不拘，一般选用10k的碳膜电阻。

C1可选用0.1uF的涤纶电容，C2为100uF/16V的电解电容。

使用时应注意：由于本功放为直接耦合，所以输入信号不能带直流成分。

如果输入信号有直流成分则必须在输入端串接一只4.7-10uF左右的电容隔开，否则将有很大的直流电流流过扬声器，使之发热烧毁。

用TDA2822制作的立体声迷你小功放TDA2822是ＳＧＳ公司生产的低电压小功率功放集成功放电路，由于价格极为低廉（几毛一块），线路简单，因此在低档收录机以及小音箱中广泛应用。

TDA2822采用双声道设计，其最大供电电压为１５Ｖ，最大电流１．５Ａ，最小输入电阻１００ＫΩ，当输入电压为９Ｖ，输出为４Ω时，频率为１ＫＨＺ时，输出功率为１．７Ｗ／声道。

TDA2822可以当MP3，随身式的VCD（DVD），收音机，单放机的功率放大器。

本文将TDA2822做成单声道的和立体声的电路图分别介绍如下：TDA2822单声道功放TDA2822双声道功放7W音频功率放大器(LF356)如图所示为7W输出的低频功率放大电路。

该电路中采用了场效应管输入型集成运放LF356作为电压放大。

该级作为三极管组成的功放电路的激励级。

图示电路引入了大环路负反馈，其反馈电阻R2为100kΩ，输入端由C1(1μF)和R1(10kΩ)组成耦合电路．将输入信号的交流成分加到运放的反相输入端(引脚2)，由此可知，电路的电压放大倍数为：Av=-R2／R1=-100／10=-10。

后级功放电路由三极管组成互补对称电路，三极管接成复合管形式，三极管VT1和VT2可采用2SC1815，VT5和VT4可选用2SA105，VT3选用2SD525，VT6采用2SB595，后级功放附设有过流保护电路，如果功放管VT3(或VT6)的输出电流过大，则其发射极0.5Ω的电阻R7(或R8)将产生较大的电压降，其极性为“上正下负”。

该电压将加到VT1(或VT4)的基极与发射极之间，使VT1(或VT4)正偏而导通(当外部负载短路时，将饱和导通)，VT1的导通对VT2起分流作用，使VT2(或VT5)的基极电流下降，从而限制了VT3(或VT6)的输出电流，防止其因电流过大而损坏。

由于VT3和VT6功耗较大，需要安装相应的散热器。

第六届“锦电杯”科技创新大赛作品：高效耳聋电子助听器小组成员：廖洪民（队长）李杰马奎指导老师：周渊平目录1 系统总体设计2 芯片和电路的选择方案和论证2.1 语音采集模块2.2功放芯片模块2.3 抑制噪音模块2.4自动增益调节模块2.5 消除失真模块3单元芯片和局部电路分析3.1 TDA2822m原理电路3.2 抑制噪音单元电路3.3 自动增益调节单元电路3.4 消除失真单元电路4 耳聋电子助听器测试5 作品创新之处6 总结7. 附录7.1 助听器总体电路1.系统总体设计助听器实质上是一种低频放大器，可用耳机进行放音，当使用者用上耳机后，可提高老年者的听觉，同时可对青少年的学习和记忆能带来方便。

目前，市售的助听器，其中有些产品有如下缺点：(1)噪声大、沙沙声使患者心烦、厌倦；(2)自动增益控制差(有的没有自动增益控制)，说话者稍微远一点儿就听不清了，而离近时声又大得刺耳，使患者头痛；(3)最大输出功率小，只能满足轻度耳聋患者需要。

针对上述缺点：我们专门设计了新型耳聋助听器，在普通的助听器的基础上，加上抑制噪声电路，场效应管自动增益控制电路，二级放大电路，以满足中、深度耳聋患者的需要。

系统由语音信号采集装置，功放芯片，抑制噪声电路，自动增益调节电路，消除失真电路五部分组成。

语音采集装置对语音信号进行接受并初步处理，同时利用两个驻极体话筒抑制外部噪声，再通过功放芯片对有用语音信号进行放大，最后通过自动增益电路自动调节语音信号的大小。

输出信号时通过茹贝尔网络消除失真。

使用我们设计的耳聋助听器可以手动调节自己能够承受的音量，当你选定音量后，外围环境的声音变化很大，耳机输出的还是稳定的音量，以保护你的耳朵，噪声很小，基本没有失真。

2.各模块的方案选择和论证2.1语音采集模块：方案一：动圈话筒：由磁场中运动的导体产生电信号的话筒。

是由振膜带动线圈振动，从而使在磁场中的线圈感应出电压。

结构牢固，性能稳定，经久耐用，价格较低方案二：电容话筒：这类话筒的振膜就是电容器的一个电极，当振膜振动，振膜和固定的后极板间的距离跟着变化，就产生了可变电容量，这个可变电容量和话筒本身所带的前置放大器一起产生了信号电压。

功放电路图
TDA2822M是专门为便携式录放音设备开发的双通道单片功率放大集成电路，具有低交越失真(low crossover distorsion)和低静态电流的特点。

TDA2822M 还有一个独特之处就是工作电压范围很宽，在1.8V-15V范围内都可以正常工作，不过除非是用于耳机放大器，最好还是让TDA2822M工作于3V以上电压。

备注：AC3-9是交流输入（比如变压器输入假如用直流供电此端口可以不关心）、DC3-12V是直流输入（注意直流有分正负极输入假如交流供电此端口可以不关心）R L GND分别为信号输入的右声道左声道公共地、R OUT 和L OUT 分别为右声道和左声道的输出（你们只有一个扬声器接左右声道的任意一组）
交替闪烁灯
备注：led根据自己的喜好接红绿灯；电容为16V 100uF的电解电容（注意电容的极性）；
三极管使用S9013（三极管引脚见上图）；电阻这里取51K。

这里的电阻电容的值不一定按我给的值。

可以选择相近的的值（这里的取值决定了闪烁的快慢）用2只三极管组成双稳态电路，2只三极管交替振荡导通，将小灯串接在其中一只三极管上，只要频率适当，就会出现一灭一亮闪烁的。

•TDA2822中文资料(应用电路,引脚图,参数)
•发布时间:2010-11-19 10:11:22 | 来源: 第一价值网| 查看: 1258次| 收藏| 打印
TAG：TDA2822中文资料
TDA2822特点概述:
TDA2822是双声道音频功率放大电路，适用于在袖珍式盒式放音机（WALKMAN）、收录机和多媒体音箱中作音频放大器。

该电路的特点如下：
电源电压范围宽（1.8～15V），电源电压可低至1.8V 仍能工作，因此，该电路适合在低电源电压下工作；
静态电流小,交越失真也小；
适用于单声道桥式（BTL ）或立体声线路两
种工作状态；
采用双列直插8 脚塑料封装（DIP8）。

TDA2822中文资料(引脚图,参数及应用电路
介绍)
电特性（除非特别说明，VCC=6.0V， Tamb=25℃）立体声参数
参数名称符号测试条件最小典型最大单位电源电压VCC 1.815V
静态VO 2.7V。

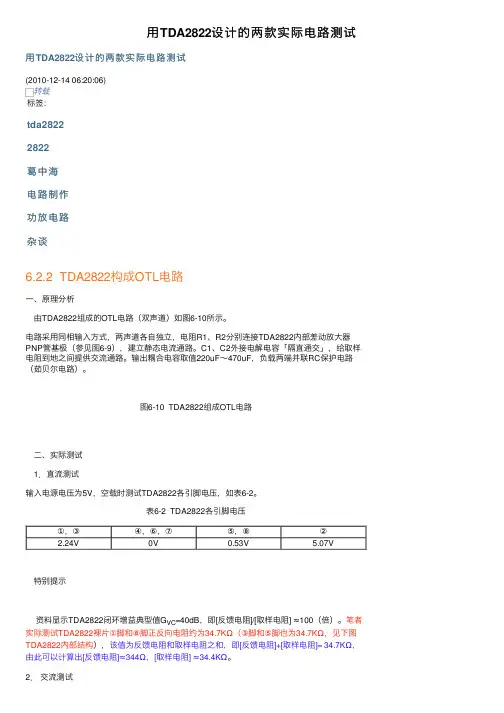

⽤TDA2822设计的两款实际电路测试⽤TDA2822设计的两款实际电路测试(2010-12-14 06:20:06)转载标签：tda28222822葛中海电路制作功放电路杂谈6.2.2 TDA2822构成OTL电路⼀、原理分析由TDA2822组成的OTL电路（双声道）如图6-10所⽰。

电路采⽤同相输⼊⽅式，两声道各⾃独⽴，电阻R1、R2分别连接TDA2822内部差动放⼤器PNP管基极（参见图6-9），建⽴静态电流通路。

C1、C2外接电解电容「隔直通交」，给取样电阻到地之间提供交流通路。

输出耦合电容取值220uF～470uF，负载两端并联RC保护电路（茹贝尔电路）。

图6-10 TDA2822组成OTL电路⼆、实际测试1．直流测试输⼊电源电压为5V，空载时测试TDA2822各引脚电压，如表6-2。

表6-2 TDA2822各引脚电压①，③④，⑥，⑦⑤，⑧②2.24V0V0.53V 5.07V特别提⽰资料显⽰TDA2822闭环增益典型值G VC=40dB，即[反馈电阻]/[取样电阻] ≈100（倍）。

笔者实际测试TDA2822裸⽚①脚和⑧脚正反向电阻约为34.7KΩ（③脚和⑤脚也为34.7KΩ，见下图TDA2822内部结构），该值为反馈电阻和取样电阻之和，即[反馈电阻]+[取样电阻]= 34.7KΩ，由此可以计算出[反馈电阻]≈344Ω，[取样电阻] ≈34.4KΩ。

2．交流测试①交流空载测试空载情况下，由INPUT1（或2）先后输⼊1KHz、20KHz正弦波信号，⽤⽰波器测量①脚（或③脚）电压波形。

调节信号发⽣器“幅度旋钮”，观察输出波形刚好不失真时，输⼊、输出波形如图6-11、6-12所⽰。

说明：除⾮特别说明，CH1为输出信号、CH2为输⼊信号，下同。

图6-11 1KHz正弦波信号（空载）图6-12 20KHz正弦波信号（空载）记录输⼊、输出电压幅度，如表6-3。

表6-3 输⼊、输出波形数据输⼊U i（mV）输出U o（V）电压放⼤倍数A u=U o/U i或电平1KHz44 4.2495.5倍或39.6dB20KHz42 3.9293.3倍或39.4dB从表6-3可以看出，空载情况下TDA2822功放1KHz、20KHz的电压放⼤倍数很接近，都近似等于理论公式（6-2）计算的数值。

TDA2822M功率放大器概述功率放大器是电子系统中不可缺少的设备之一，也是模拟电路理论知识的基本内容之一。

完成一个功率放大器的设计，并进行安装调试，既可以达到对模拟电路理论知识的较全面的运用，也能掌握模拟电路的实际安装调试技术，具有很好的实用价值。

一特点a)工作电压为9Vb)电路结构简单，使用方便。

c)一个TDA2822M功率放大集成。

二功能接通9V直流偏置工作电压，再输入交流信号，喇叭就能发出声音（接上9V直流偏置电源后，用手触摸信号输入端，便能听到喇叭发出吱吱的声音。

）三目的a) 设计一个具有一定实用意义的电子产品（模拟电子），我设计的是TDA2822M功率放大器。

b) 熟悉常用的电子芯片的功能，和动手操作能力以及应用和各种分立电子元器件的识别和使用。

c) 将所学的知识实践中应用，从而对所学的知识加以更深层的理解四使用的相应的元器件和工具a) 元器件和材料10千欧姆的电阻1个，100千欧的电位器1个，10微法电解电容1个，0.01微法瓷片电容2个，4.7微法电解电容，9V直流电源，试验用印刷电路板1块，TDA2822M,功率放大集成芯片，导线若干。

b) 工具25W外热试电烙铁以及相应的焊锡，松香，剪刀，镊子，焊锡吸枪等。

五原理和电路图如上图所示电路，在实践中，若对图5-107再进行适当的改制则效果更为理想。

改进后的电路如图5-109所示。

功放电路图如下图5-107,5-109所示,TDA2822M为8脚双列直插式封装，如果买不到可用TDA2822代替，TDA2822的封装与TDA2822M相同，它们区别在于:TDA2822M从3V到15V均可工作，而TDA2822的最高工作电压只有8V。

使用TDA2822必须把电压降到8V以下。

R1的数值要求不拘，一般选用10k的碳膜电阻。

C1可选用0.1uF的涤纶电容，C2为100uF/160V的电解电容。

焊好后检查无误，然后先不接扬声器，接上电源，则正负输出端之间电压应小于0.1V。

TDA2822M的特性及引脚定义TDA2822M是意法半导体(ST)开发的双通道单片功率放大集成电路，通常在袖珍式盒式放音机、收录机和多媒体有源音箱中作音频放大器。

同时，TDA2822M 静态电流小，交越失真也小，电源电压范围为1.8~15V，因此，在这个范围内均可工作。

输出功率可以做得比较高。

TDA2822M具有电路简单、音质好、电压范围宽等特点。

⑴芯片特点。

①电源电压范围宽（1.8～15V，TDA2822M），电源电压低至1.8V时仍能工作。

②静态电流小，交越失真也小。

③适用于单声道桥式（BTL）或立体声线路两种工作状态。

④采用双列直插8脚塑料封装（DIP-8）和贴片式（SOP-8）封装。

⑵框图与引脚配置①内部框图。

TDA2822M内部功能模块方框图，引脚位按照芯片实物排列，如图3.8所示。

图3.8 TDA2822M功能框图②引脚功能配置如表3.2所示。

③最大额定值（Tamb=25℃）如表3.3所示。

④电气特性（除非特别说明，VCC=6.0V，Tamb=25℃）立体声参数，如表3.4所示。

3.4.2TDA2822M的原理图TDA2822M的①和③脚直接接入扬声器的两端，第②脚接+5V的电压，本电路将功放电路接成BTL输出，这种接法可以提高输出功率3～4倍，同时也可以改善音质，降低失真。

C14、C15、C8和C9接电解电容都是为了让语音信号顺利通过，滤除干扰。

C16和C17为选频电路，作用是隔离不需要的高频信号。

②脚接入104的电容和47uF的电解电容，目的是稳压和滤波。

TDA2822M电路连接图如图3.9所示。

图3.9 TDA2822M的原理图。

基于tda2822的功放电路设计与制作TDA2822是一种常用的低功耗立体声放大器芯片，它的功率输出小、体积小、价格低，常用于手机、MP3、MP4等小型消费电子产品的功放设计。

本文将从以下几个方面介绍基于TDA2822的功放电路设计与制作：一、TDA2822特性及应用1、TDA2822特性TDA2822具有低功耗、低噪声、高失真度、体积小、成本低等优点，它的容性功率为2W，放大器的失真度小于1%，低噪声（2μV），高输出驱动能力（10Vp-p），较低的反馈电阻和较低的供电电压（3V），以及低功耗（1.6mA），使TDA2822在低功耗、小型尺寸消费电子商用产品中有着广泛的应用。

2、TDA2822应用TDA2822可用于小型消费电子产品中的功放，如手机、MP3、MP4等，还可用于播放器、收音机、音箱等音频设备中的功放，以及语音处理器、家用电器、汽车电子产品等多种电子设备的功放。

二、TDA2822功放电路设计1、电路图图1为TDA2822的功放电路图，它是一个简单的立体声功放放大器，由TDA2822、电容、电阻和有源分压器等组成。

2、工作原理TDA2822的工作原理很简单，它将输入的立体声信号（左声道和右声道）先分别经过两个TDA2822的放大器进行放大，然后由TDA2822内部的转换放大器把两路放大后的信号进行结合，最后通过输出电阻和有源分压器连接到外部功放。

三、TDA2822功放电路制作1、装配电路在制作TDA2822功放电路时，首先需要准备一块电路板，然后将TDA2822、电容、电阻、变压器以及其他元器件按照电路设计中的原理图进行装配，连接好端子，同时要注意电路板的通断，以确保电路的正常工作，并保持电路的整洁度。

2、验证电路装配完成后，要验证电路工作是否正常，首先用万用表测量TDA2822放大器的静态电压，同时测量外部功放的输出电压，以确保电路的正常工作，如果电压超出设定的范围，就需要及时调整电阻的电压来保证电路的正常工作。
