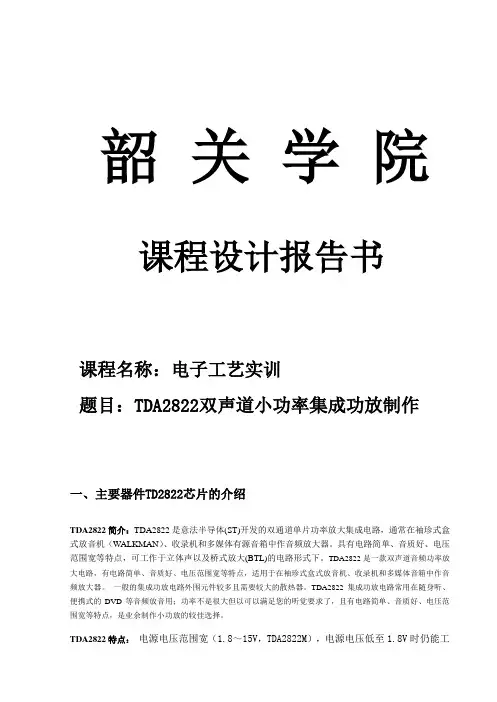

韶关学院课程设计报告书课程名称：电子工艺实训题目：TDA2822双声道小功率集成功放制作一、主要器件TD2822芯片的介绍TDA2822简介：TDA2822是意法半导体(ST)开发的双通道单片功率放大集成电路，通常在袖珍式盒式放音机（WALKMAN）、收录机和多媒体有源音箱中作音频放大器。
具有电路简单、音质好、电压范围宽等特点，可工作于立体声以及桥式放大(BTL)的电路形式下。
TDA2822是一款双声道音频功率放大电路，有电路简单、音质好、电压范围宽等特点，适用于在袖珍式盒式放音机、收录机和多媒体音箱中作音频放大器。
一般的集成功放电路外围元件较多且需要较大的散热器。
TDA2822集成功放电路常用在随身听、便携式的DVD等音频放音用；功率不是很大但以可以满足您的听觉要求了，且有电路简单、音质好、电压范围宽等特点，是业余制作小功放的较佳选择。
TDA2822特点：电源电压范围宽（1.8～15V，TDA2822M），电源电压低至1.8V时仍能工作；静态电流小，交越失真也小；适用于单声道桥式（BTL）或立体声线路两种工作状态；采用双列直插8 脚塑料封装（DIP-8）和贴片式（SOP-8）封装二、电路图以及工作原理根据下面的电路图，结合电子综合设计课程的内堂，使用Protel 软件完成电路的原理图以及PCB图。
2.1 电路原理图如下所示：2.2 电路PCB图如下所示：2.3 电路的工作原理TDA2822是小功率集成功放，其特点是：工作电压低，低于1.8V时仍能正常工作，集成度高，外围元件少，音质好。
TDA2822广泛应用于收音机、随身听、耳机放大器等小功率功放电路中。
图中R1，R2是输入偏置电阻；C1，C2是负反馈端的接地电容气；C6，C7是输出耦合电容；R3，C4和R4，C5是高次谐波抑制电路，用于防止电路振荡。
三、电路中的元件清单、元件的原理图以及PCB图四、电路板的腐蚀与焊接4.1 在腐蚀电路板注意事项（1）在腐蚀完以后要对电路进行检测，看有没有断路和短路的，要是有需要对电路进行修改。
TDA2822M制作简单的⽴体声功放电路集USB供电电脑⾳箱电路这是USB供电的电脑⾳箱的电路原理图，它⼴泛应⽤于电脑多媒体⾳箱。
在电路的单chipbased设计，低压电器电源，电脑USB电源的兼容性，简单的散热，价格 这是USB供电的电脑⾳箱的电路原理图，它⼴泛应⽤于电脑多媒体⾳箱。
在电路的单chipbased设计，低压电器电源，电脑USB电源的兼容性，简单的散热，价格低廉，⼤的灵活性和⼴泛的温度公差。
在电路的核⼼是集成电路TDA2822M。
实际上，这个IC是在单⽚式8⽆铅微型DIP(双列直插式封装)。
它被设计为双电池供电的声⾳播放器的⾳频功率放⼤器使⽤。
TDA2822M的特点是⾮常低的静态电流，低交越失真，直流电源电压下降到1.8伏，最⼩输出功率约450毫⽡/通道，5V直流电源输⼊4欧姆扬声器。
⼀个理想的功放基本上可以作为⼀个电路，它可以提供到外部负载，⽽⽆需产⽣⼤量的信号失真和⾳频功率，⽽⽆需耗费极端静态电流。
该电路由5V直流电源从计算机的USB端⼝索取。
当打开电源开关S1“上的⽴场，5V电源延长对电路和电源指⽰灯红⾊的LED1⽴即亮起。
电阻R1实际上是⼀个电流浪涌限制器和电容C1和C4作为缓冲区的⼯作。
电路的⼯作如何? 电路的操作⾮常简单。
从电脑⾳频端⼝或⽿机端⼝，⾳频信号反馈对放⼤电路通过R2和C2(左声道)，R3和C3(forright通道)。
作为potensiometer VR1的左(L)通道的⾳量控制器，⽽potensiometer的VR2⽤于控制权的⾳量(R)频道。
TDA2822M 7脚接收左声道声⾳信号和引脚6接收右声道信号，通过VR1和VR2相应。
驱动左，右扬声器放⼤信号可以在引脚1和IC1的3脚得到相应。
元件R5和C8，R6和C10组成的经典Zobel⽹络。
构建⼀个中等⼤⼩的电路，通⽤PCB和括在⼀个适当的情况下。
这真的是建议利⽤TDA2822M集成电路插座。
外部连接应该要适当屏蔽电线的⼯作改进的结果⼆：焊接后的图⽚TDA2822,放⼤电路笔者购买DM500机已有两、三个年头了，也经常刷各种版本的系统．但该机⾳量⼩的⽑病却始终⽆法根治。
基于TDA2822的双声道功率放大器的制作TDA2822是一种经典的双声道功率放大器集成电路，可用于制作音频放大器，特别适用于小型音箱和耳机放大器。
本文将介绍如何使用TDA2822制作一个简单的双声道功率放大器。
1.原理介绍：TDA2822是一款双声道低功率输出放大器，具有两个独立的放大器通道。
它适用于供应电压为1.8V至15V之间的应用，输出功率为1W，具有低谐波失真和较高的信噪比。
由于TDA2822内建了保护功能，如热故障保护和过电流保护，所以在设计中需要考虑相关的参数。
2.元件清单：-TDA2822双声道功率放大器IC-电容：1μFx2，100μFx2-电阻：1kΩx2，10kΩx2-电源：6V直流电源-音频输入和输出插座3.电路设计：接下来我们将通过以下电路设计来制作双声道功率放大器：在这个电路中，TDA2822的引脚1和2分别连接到音频输入插座的左右通道。
引脚3和6连接到地线，引脚4和5连接到6V的正电源，电容C1和C4用于降低噪音。
电阻R1和R4用于设定放大器的增益，电容C2和C3用于过滤高频噪声。
最后，输出信号通过C5和C6耦合到输出插座。
4.焊接和安装：按照以上电路设计，将元件焊接到通孔板上，注意焊接时不要短路。
安装完成后，连接电源并接入音频输入源和耳机或音箱，即可使用你制作的双声道功率放大器了。
5.测试和调试：连接音频输入源和输出设备后，打开电源进行测试。
如果一切正常，应该能够听到音乐或声音。
如果有噪音或变形，可以通过调整电容和电阻的数值来进行调试，以获得更好的音质。
总结：使用TDA2822制作双声道功率放大器是一个简单而有趣的DIY项目，可以为你的音乐设备增加一些额外的功能。
通过合理设计电路和选用合适的元器件，你可以制作出高质量的音频放大器。
希望这篇文章能够帮助你完成这个项目，祝你制作愉快！。
TDA2822详解，（后附电路图）一般的集成功放电路外围元件较多且需要较大的散热器。
本文介绍的功放电路简单，自制方便。
TDA2822集成功放电路常用在随身听、便携式的DVD等音频放音用；功率不是很大但以可以满足您的听觉要求了，且有电路简单、音质好、电压范围宽等特点，是业余制作小功放的较佳选择。
制造商: STMicroelectronicsTDA2822产品种类: 音频功率放大器(Audio Power Amplifier)产品类型: Class-AB(AB类音频功率放大器)输出功率: 1.7W输出类型: 1-Channel Mono or 2-Channel Stereo(桥接单声道或立体声双声道)可用增益调整: 39 dB总谐波失真+噪声(THD+N): 0.2 % @ 8 Ohm(Ω) @ 500 mW电源电压(最大值): 15 V电源电压(最小值): 1.8 V电源类型: Single(单电源)电源电流: 12 mA最大功率耗散: 4000 mW最小工作温度: - 40°C最大工作温度: 85°C封装/箱体: PDIP-16封装: Tube音频负载电阻: 8 Ohm(Ω)输入偏流（最大值）: 0.1 μA (Type,典型值) @ 6V输入信号类型: Single输出信号类型: Differential or Single集成电路TDA2822M为8脚双列直插式封装，如果买不到可用TDA2822代替，TDA2822TDA2822的封装与TDA2822M相同，它们区别在于：TDA2822M从3V到15V均可工作，而TDA2822的最高工作电压只有8V。
使用TDA2822必须把电压降到8V以下。
R1的数值要求不拘，一般选用10k的碳膜电阻。
C1可选用0.1uF的涤纶电容，C2为100uF/16V的电解电容。
使用时应注意：由于本功放为直接耦合，所以输入信号不能带直流成分。
如果输入信号有直流成分则必须在输入端串接一只4.7-10uF左右的电容隔开，否则将有很大的直流电流流过扬声器，使之发热烧毁。
•TDA2822中文资料(应用电路,引脚图,参数)
•发布时间:2010-11-19 10:11:22 | 来源: 第一价值网| 查看: 1258次| 收藏| 打印
TAG：TDA2822中文资料

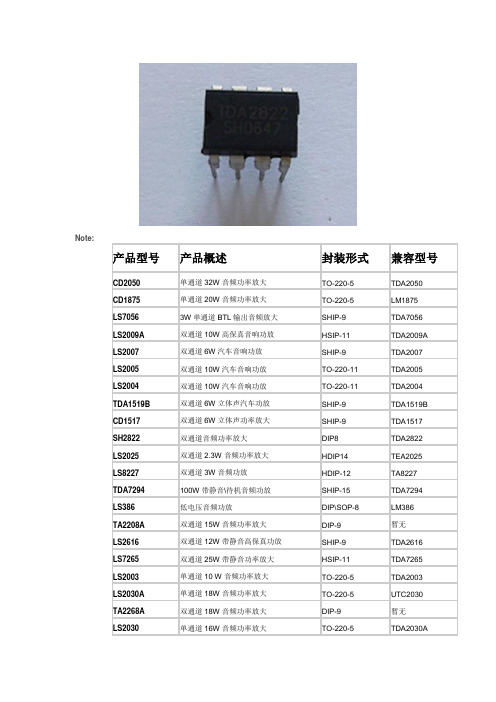

TDA2822特点概述:
TDA2822是双声道音频功率放大电路，适用于在袖珍式盒式放音机（WALKMAN）、收录机和多媒体音箱中作音频放大器。
该电路的特点如下：
电源电压范围宽（1.8～15V），电源电压可低至1.8V 仍能工作，因此，该电路适合在低电源电压下工作；
静态电流小,交越失真也小；
适用于单声道桥式（BTL ）或立体声线路两
种工作状态；
采用双列直插8 脚塑料封装（DIP8）。
TDA2822中文资料(引脚图,参数及应用电路
介绍)
电特性（除非特别说明，VCC=6.0V， Tamb=25℃）立体声参数
参数名称符号测试条件最小典型最大单位电源电压VCC 1.815V
静态VO 2.7V。

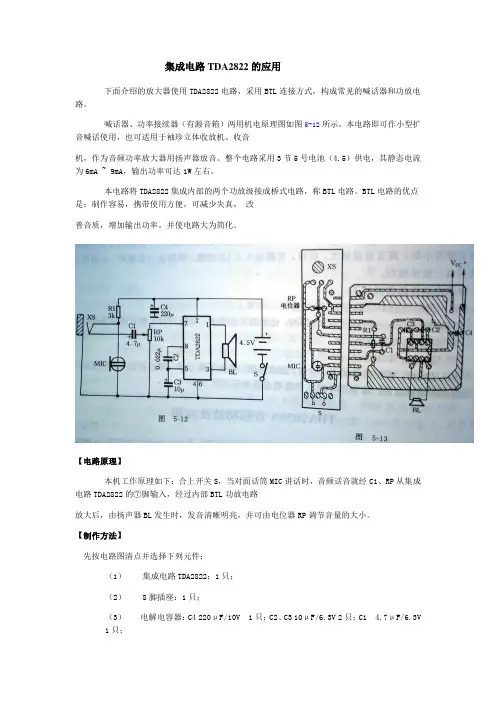

集成电路TDA2822的应用下面介绍的放大器使用TDA2822电路，采用BTL连接方式，构成常见的喊话器和功放电路。
喊话器、功率接续器（有源音箱）两用机电原理图如图5-12所示，本电路即可作小型扩音喊话使用，也可适用于袖珍立体收放机、收音机，作为音频功率放大器用扬声器放音。
整个电路采用3节5号电池（4.5）供电，其静态电流为6mA ~ 9mA，输出功率可达1W左右。
本电路将TDA2822集成内部的两个功放级接成桥式电路，称BTL电路。
BTL电路的优点是：制作容易，携带使用方便，可减少失真，改善音质，增加输出功率，并使电路大为简化。
【电路原理】本机工作原理如下：合上开关S，当对面话筒MIC讲话时，音频话音就经C1、RP从集成电路TDA2822的⑦脚输入，经过内部BTL功放电路放大后，由扬声器BL发生时，发音清晰明亮，并可由电位器RP调节音量的大小。
【制作方法】先按电路图清点并选择下列元件：（1）集成电路TDA2822：1只；（2）8脚插座：1只；（3）电解电容器：C4 220μF/10V 1只；C2、C3 10μF/6.3V 2只；C1 4.7μF/6.3V 1只；（4）电位器RP：10kΩ 1只；（5）电阻器R：3kΩ 1只；（6）电源开关S：（1 X 1）拨动开关 1只；（7）驻极体电容话筒：1只；（8）2英寸扬声器：1只；（9）透明塑料机壳：1只；（10）印制电路板：2cm X 8cm 1块； 5.5cm X 5.2cm 1块；（11）立体声三芯插头：Φ3mm 1只；（12）金属屏蔽线：1根。
按图5-12将上述各元件焊接在印刷电路板上，如图5-13所示。
制作时先将开关S、话筒MIC、集成电路TDA2822、扬声器BL固定后焊接在印刷板上，然后对照图5-12电路将R1、C1 ~ C4连接线焊在印刷板上。
对照电路、焊接元件无误后，开始接上电源，进行调试、检查。
因电路外围元件少，本机无须调试就能成功。
基于TDA2822的双声道功率放大器的制作引言：TDA2822是一种可用于组装立体声或双声道放大器的集成电路。
它被广泛应用于便携式音频设备，如收音机、MP3播放器等。
本文将介绍基于TDA2822的双声道功率放大器的制作过程，让您可以在家中自己制作一个小型但功率强大的音频放大器。
材料准备：1.TDA2822芯片：这是制作该功率放大器的核心部件。
您可以在电子零件市场或网上购买到。
2.4个8欧姆扬声器：选用适合您需求的合适型号。
3.2个0.1uF陶瓷电容：用于在电路中滤除杂散噪声。
4.4个10uF电解电容：用于耦合和直流解耦。
5.1个1000uF电解电容：作为电源滤波电容。
6.2个2.2uF电解电容：用于消除输入信号的直流分量。
7.1个100nF陶瓷电容：放在芯片的电源引脚上，起到滤波作用。
8.2个标准立式电池盒：提供电源。
步骤一：准备工作1.将TDA2822芯片插入一个合适的插座中，确保引脚安装正确。
2.将8欧姆扬声器各连接到芯片的两个音频输出引脚上。
一个扬声器连接到TDA2822芯片的1脚和2脚上，另一个连接到3脚和4脚上。
步骤二：音频输入部分1.将输入音频信号的引脚连接到芯片的5脚和6脚上。
2.在5脚和6脚之间插入一个2.2uF电解电容，以消除直流信号的偏移。
步骤三：电源部分1.将两个标准立式电池盒连接到芯片的7脚和8脚上，提供电源。
确保正极连接到芯片的7脚，负极连接到芯片的8脚。
2.将100nF陶瓷电容连接到芯片的7脚和8脚上，用于电源滤波。
3.将1000uF电解电容连接到芯片的电源引脚上，以提供稳定的电源。
步骤四：音频输出部分1.在扬声器连接到的引脚上并联连接一个10uF电解电容，并将另一端连接到地。
2.在扬声器连接到的引脚上并联连接一个0.1uF陶瓷电容，并将另一端连接到地。
这用于消除可能存在的高频噪声。
3.重复以上两个步骤，为另一个扬声器连接电解电容和陶瓷电容。
步骤五：完成装配1.将所有电子元件焊接到一块通孔印刷电路板上，并确保引脚正确连接。
便携,简易,实用的扩音器.
我是江西师大的一名高中生.课余时间喜欢做一些电子制作,其中做得最多的就是功放了.最近,我萌生了一个做扩音器的念头,于是就动手了.
一.电路图.
功放的电路图如图一(只提供一个声道),印刷电路版图如图二,这里就不多解释了.
二.元器件的选择.
对元器件的选择无特殊要求,电阻选用1/4W或1/8W的都行.电容均选用耐压为10V的,为的是减小印刷版面积(图中那个1μF的电容可以选50V以下的).另外值得注意的是:功放集成快要选TDA2822M.要注意那个“M”,有“M”的比没“M”的音质,性能等方面好.
三.焊接.
对焊接没什么要求,只要正确焊接,电路就能正常工作.(成品如图三,四)
四.使用效果.
把该扩音器直接接在小无源音箱上,声音较小,还没有本身说话的声音大.后来,接在有源音箱上试验,发现声音效果非常理想,噪声不大(但在安静的环境中还是听得较清楚的),音量电位器只要旋到一半,声音就足够大了.在学校的教室里,把他接在有源音箱上当扩音器,效果很好,高频响应相当好,但不嘈杂,低频方面也比市面上普通的腰带式扩音器好很多,声音浑厚有力.
五.改进意见.如果要把它接到有源音箱上用,建议大家在做的时候把
TDA2822M功放改成高品质的前置放大,如NE5532,这样会使音质好很多,NE5532的电路图这里就不提供了.。
基于tda2822的功放电路设计与制作TDA2822是一种常用的低功耗立体声放大器芯片，它的功率输出小、体积小、价格低，常用于手机、MP3、MP4等小型消费电子产品的功放设计。
本文将从以下几个方面介绍基于TDA2822的功放电路设计与制作：一、TDA2822特性及应用1、TDA2822特性TDA2822具有低功耗、低噪声、高失真度、体积小、成本低等优点，它的容性功率为2W，放大器的失真度小于1%，低噪声（2μV），高输出驱动能力（10Vp-p），较低的反馈电阻和较低的供电电压（3V），以及低功耗（1.6mA），使TDA2822在低功耗、小型尺寸消费电子商用产品中有着广泛的应用。
2、TDA2822应用TDA2822可用于小型消费电子产品中的功放，如手机、MP3、MP4等，还可用于播放器、收音机、音箱等音频设备中的功放，以及语音处理器、家用电器、汽车电子产品等多种电子设备的功放。
二、TDA2822功放电路设计1、电路图图1为TDA2822的功放电路图，它是一个简单的立体声功放放大器，由TDA2822、电容、电阻和有源分压器等组成。
2、工作原理TDA2822的工作原理很简单，它将输入的立体声信号（左声道和右声道）先分别经过两个TDA2822的放大器进行放大，然后由TDA2822内部的转换放大器把两路放大后的信号进行结合，最后通过输出电阻和有源分压器连接到外部功放。
三、TDA2822功放电路制作1、装配电路在制作TDA2822功放电路时，首先需要准备一块电路板，然后将TDA2822、电容、电阻、变压器以及其他元器件按照电路设计中的原理图进行装配，连接好端子，同时要注意电路板的通断，以确保电路的正常工作，并保持电路的整洁度。
2、验证电路装配完成后，要验证电路工作是否正常，首先用万用表测量TDA2822放大器的静态电压，同时测量外部功放的输出电压，以确保电路的正常工作，如果电压超出设定的范围，就需要及时调整电阻的电压来保证电路的正常工作。
