基于TDA2822 的音频放大电路设计

实训报告题目P C音响系统制作学生姓名院系信息学院专业班级电子信息工程学号指导教师完成时间2012 年 10 月 12 日目录1 概述 (2)1.1 PC音响系统的介绍 (2)1.2 PC音响系统的发展 (2)1.3 音响的技术指标 (2)2 核心元器件介绍 (3)2.1 TDA2822的介绍 (3)3 电路的整体结构 (4)3.1 电路的工作原理 (4)3.2 功率放大器的工作原理 (4)4 安装与调试 (5)4.1 对元器件的前期准备 (5)4.2 PCB的焊接与安装 (6)4.3 音乐的调试 (7)参考文献 (9)PC音响的设计与制作第一部分概论1.1 PC音响的介绍PC音响又称为床头音响,也可称迷你音响.确切的说就是厂商推出的整体性的音响套装机，顾名思义是它微型的体积结合了功放、播放机、以及扬声器系统.PC音响其功能比较齐全，使用方便，外观华丽。

都是由一家厂商提供的，整体的配合性较好，并且在外形上也比较统一、美观；购买之后也不需要自己花很多的时间去进行调试，一般来说直接就可以使用，在操作上较为方便。

1．2 PC音响的发展从单一的收音机到现在CD、VCD、DVD、多媒体音响、GPS、车载多媒体终端等走过的历程已很大了。

不同的时代，生成不同的事物，创造不同的产物。

PC音响，正是适时而生顺势而发，适应了市场变化之需求，顺应了时代的潮流。

在这期间，PC音响随着人们审美观念的变化、住房装修风格的变化、家居文化的变化，以及互联网信息时代新产品的出现等因素的变化，人们对音响的功能、款式、造型、色彩、体积等各个方面都提出了新的要求，而传统的音响难以能够适应这种特殊的要求。

PC音响的发展，正是由于需求变化和市场环境的变化，达到随需而变、随机而变的。

1.3 音响的技术指标音响系统整体技术指标性能的优劣，取决于每一个单元自身性能的好坏，如果系统中的每一个单元的技术指标都较高，那么系统整体的技术指标则很好。

其技术指标主要有六项：频率响应、信噪比、动态范围、失真度、瞬态响应、立体声分离度、立体声平衡度。

用TDA2822制作的立体声迷你小功放TDA2822是ＳＧＳ公司生产的低电压小功率功放集成功放电路，由于价格极为低廉（几毛一块），线路简单，因此在低档收录机以及小音箱中广泛应用。

TDA2822采用双声道设计，其最大供电电压为１５Ｖ，最大电流１．５Ａ，最小输入电阻１００ＫΩ，当输入电压为９Ｖ，输出为４Ω时，频率为１ＫＨＺ时，输出功率为１．７Ｗ／声道。

TDA2822可以当MP3，随身式的VCD（DVD），收音机，单放机的功率放大器。

本文将TDA2822做成单声道的和立体声的电路图分别介绍如下：TDA2822单声道功放TDA2822双声道功放7W音频功率放大器(LF356)如图所示为7W输出的低频功率放大电路。

该电路中采用了场效应管输入型集成运放LF356作为电压放大。

该级作为三极管组成的功放电路的激励级。

图示电路引入了大环路负反馈，其反馈电阻R2为100kΩ，输入端由C1(1μF)和R1(10kΩ)组成耦合电路．将输入信号的交流成分加到运放的反相输入端(引脚2)，由此可知，电路的电压放大倍数为：Av=-R2／R1=-100／10=-10。

后级功放电路由三极管组成互补对称电路，三极管接成复合管形式，三极管VT1和VT2可采用2SC1815，VT5和VT4可选用2SA105，VT3选用2SD525，VT6采用2SB595，后级功放附设有过流保护电路，如果功放管VT3(或VT6)的输出电流过大，则其发射极0.5Ω的电阻R7(或R8)将产生较大的电压降，其极性为“上正下负”。

该电压将加到VT1(或VT4)的基极与发射极之间，使VT1(或VT4)正偏而导通(当外部负载短路时，将饱和导通)，VT1的导通对VT2起分流作用，使VT2(或VT5)的基极电流下降，从而限制了VT3(或VT6)的输出电流，防止其因电流过大而损坏。

由于VT3和VT6功耗较大，需要安装相应的散热器。

自制BTL小功放-TDA2822
来源:本站作者:风飞月
BTL功放在供电电压相同的情况下，较一般的功放输出功率大，特别适用在电池供电的便携式产品。

今天介绍一款用TDA2822M制作的BTL小功放，可以推动小型音箱，用来做MP3随身听之类的小功率放大非常不错，电路如下：
单通道电路图
这是其中的一个通道，立体声只需要做两组相同的电路即可。

电路非常的简单，按图装接无误后不用调试即可正常工作。

所用的零件都是常用的，没什么特殊的要求。

在5V供电的情况下大概有1－1.5W的输出功率，推动一对小型音箱是没有问题的。

因为电路简单，完全可以用万用板进行制作，不过如果能做一块PCB更好，不但成功率高而且较美观。

下面是我用感光板做的板子：
用感光板做的PCB
感光板本站有售，使用方法可参考本站文章：用感光板制作电路板全程图解。

下图是做好的样子，用了两块TDA2822M组成BTL立体声放大。

做好的立体声BTL小功放板。

基于TDA2822的双声道功率放大器的制作TDA2822是一种经典的双声道功率放大器集成电路，可用于制作音频放大器，特别适用于小型音箱和耳机放大器。

本文将介绍如何使用TDA2822制作一个简单的双声道功率放大器。

1.原理介绍：TDA2822是一款双声道低功率输出放大器，具有两个独立的放大器通道。

它适用于供应电压为1.8V至15V之间的应用，输出功率为1W，具有低谐波失真和较高的信噪比。

由于TDA2822内建了保护功能，如热故障保护和过电流保护，所以在设计中需要考虑相关的参数。

2.元件清单：-TDA2822双声道功率放大器IC-电容：1μFx2，100μFx2-电阻：1kΩx2，10kΩx2-电源：6V直流电源-音频输入和输出插座3.电路设计：接下来我们将通过以下电路设计来制作双声道功率放大器：在这个电路中，TDA2822的引脚1和2分别连接到音频输入插座的左右通道。

引脚3和6连接到地线，引脚4和5连接到6V的正电源，电容C1和C4用于降低噪音。

电阻R1和R4用于设定放大器的增益，电容C2和C3用于过滤高频噪声。

最后，输出信号通过C5和C6耦合到输出插座。

4.焊接和安装：按照以上电路设计，将元件焊接到通孔板上，注意焊接时不要短路。

安装完成后，连接电源并接入音频输入源和耳机或音箱，即可使用你制作的双声道功率放大器了。

5.测试和调试：连接音频输入源和输出设备后，打开电源进行测试。

如果一切正常，应该能够听到音乐或声音。

如果有噪音或变形，可以通过调整电容和电阻的数值来进行调试，以获得更好的音质。

总结：使用TDA2822制作双声道功率放大器是一个简单而有趣的DIY项目，可以为你的音乐设备增加一些额外的功能。

通过合理设计电路和选用合适的元器件，你可以制作出高质量的音频放大器。

希望这篇文章能够帮助你完成这个项目，祝你制作愉快！。

基于TDA2822的音频放大电路设计一、引言TDA2822是一款双声道低功耗立体声音频功放集成电路。

它采用了18引脚双内部电路结构，每个内部电路包含一个全差动输入和单端输出。

TDA2822在音乐放大和收听设备中得到了广泛应用，如收音机、音响系统、小型喇叭等。

本文将详细介绍基于TDA2822的音频放大电路设计。

二、TDA2822的特性和性能1.供电电压范围：3-15V2.最大输出功率：1W3.低静态电流消耗：仅2mA4.最大电源电流：9.0mA5.超低失真率：0.2%(1kHz,0.5W)6.功率输出级别可调：选择电流限制电阻，实现高音量输出7.输入阻抗：50kΩ8.输出阻抗：32Ω1.电源电路设计TDA2822的工作电压范围是3-15V。

在实际应用中，一般选用6-9V的电源电压，以保证其能够提供足够的输出功率。

电源电路应使用电容滤波，以减小电源噪声对音频放大电路的干扰。

2.输入电路设计TDA2822的输入电路为差模输入，具有高输入阻抗。

为了适应不同的音频信号输入源，可以使用两个电位器来调节左右声道的输入电平。

3.偏置电路设计为了稳定TDA2822的工作点，需要设计一个偏置电路来为芯片提供稳定的工作电流。

偏置电路通常由电阻、电容和二极管组成。

4.输出电路设计TDA2822的输出电路为单端输出，输出阻抗为32Ω。

为了输出开路电压和电流稳定，可以使用电容和电阻来滤波。

5.防护电路设计为了防止静电、过电流等意外情况对芯片造成损害，可以在电路中设计适当的防护电路。

四、性能优化1.降低失真率失真是音频系统中一项重要的性能指标。

为了降低失真率，可以合理选择电容和电阻的数值，并使用高品质的电源和音频线缆。

2.增加放大功率为了提高输出功率，可以根据需要选择合适的电源电压，并使用适当的功率输出级别。

3.增加保护功能为了保护TDA2822免受静电、电源波动等因素的损害，可以设计适当的防护电路，如过压保护、过流保护等。

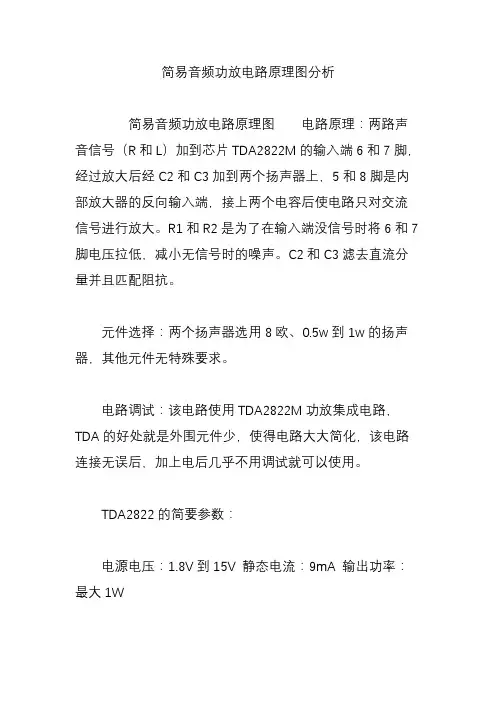

简易音频功放电路原理图分析简易音频功放电路原理图电路原理：两路声音信号（R和L）加到芯片TDA2822M的输入端6和7脚，经过放大后经C2和C3加到两个扬声器上，5和8脚是内部放大器的反向输入端，接上两个电容后使电路只对交流信号进行放大。

R1和R2是为了在输入端没信号时将6和7脚电压拉低，减小无信号时的噪声。

C2和C3滤去直流分量并且匹配阻抗。

元件选择：两个扬声器选用8欧、0.5w到1w的扬声器，其他元件无特殊要求。

电路调试：该电路使用TDA2822M功放集成电路，TDA的好处就是外围元件少，使得电路大大简化，该电路连接无误后，加上电后几乎不用调试就可以使用。

TDA2822的简要参数：电源电压：1.8V到15V 静态电流：9mA 输出功率：最大1W电子制作是非常注重实践的，有些初学者总是问我该看哪些书的时候，我总是感觉很诧异。

从来没有谁是看书把电子制作看会的，看书只是对电子制作的一个辅助。

电子制作要以实践为主，只有不断的实践也就是做东西才能提高能力并且巩固所学的知识。

所以，我建议初学者最好从简单的制作开始，也许刚开始你做的东西没什么用。

但第一次的成功是一个很好的开始，它会激励你不断走下去。

在玩了电子制作一段时间后，你会可能你没怎么系统的学习过书本的知识，但你的能力会有很大的提高。

还有就是要脚踏实地，工程实践就是这样，好高骛远是没有用的。

刚开始就想做很高级的东西，到头来你会发现你什么也不会，你的设想也就停留在设想的阶段。

工程界没有天才，只有脚踏实地的实干家。

当然，我这也不是说不需要看书，借鉴别人的经验也是很重要的。

在学习电子制作的过程中我比较倾向于实践和理论学习循环学习的方法，也就是先做东西，碰到了什么问题就去查找相应的资料，然后再回过头来实践，这样一来，你每做出来一个东西也就掌握了与之相关的各种理论知识。

当你掌握了一定的电子制作的技术以后，今后学单片机什么的会比别人快很多。

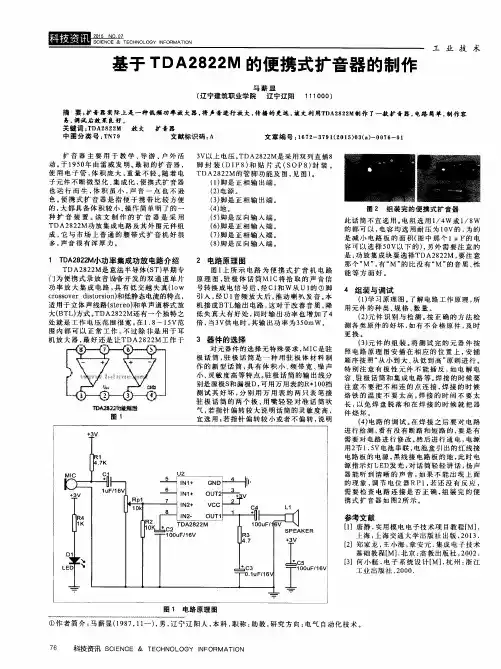

TDA2822M功率放大器概述功率放大器是电子系统中不可缺少的设备之一，也是模拟电路理论知识的基本内容之一。

完成一个功率放大器的设计，并进行安装调试，既可以达到对模拟电路理论知识的较全面的运用，也能掌握模拟电路的实际安装调试技术，具有很好的实用价值。

一特点a)工作电压为9Vb)电路结构简单，使用方便。

c)一个TDA2822M功率放大集成。

二功能接通9V直流偏置工作电压，再输入交流信号，喇叭就能发出声音（接上9V直流偏置电源后，用手触摸信号输入端，便能听到喇叭发出吱吱的声音。

）三目的a) 设计一个具有一定实用意义的电子产品（模拟电子），我设计的是TDA2822M功率放大器。

b) 熟悉常用的电子芯片的功能，和动手操作能力以及应用和各种分立电子元器件的识别和使用。

c) 将所学的知识实践中应用，从而对所学的知识加以更深层的理解四使用的相应的元器件和工具a) 元器件和材料10千欧姆的电阻1个，100千欧的电位器1个，10微法电解电容1个，0.01微法瓷片电容2个，4.7微法电解电容，9V直流电源，试验用印刷电路板1块，TDA2822M,功率放大集成芯片，导线若干。

b) 工具25W外热试电烙铁以及相应的焊锡，松香，剪刀，镊子，焊锡吸枪等。

五原理和电路图如上图所示电路，在实践中，若对图5-107再进行适当的改制则效果更为理想。

改进后的电路如图5-109所示。

功放电路图如下图5-107,5-109所示,TDA2822M为8脚双列直插式封装，如果买不到可用TDA2822代替，TDA2822的封装与TDA2822M相同，它们区别在于:TDA2822M从3V到15V均可工作，而TDA2822的最高工作电压只有8V。

使用TDA2822必须把电压降到8V以下。

R1的数值要求不拘，一般选用10k的碳膜电阻。

C1可选用0.1uF的涤纶电容，C2为100uF/160V的电解电容。

焊好后检查无误，然后先不接扬声器，接上电源，则正负输出端之间电压应小于0.1V。

基于TDA2822的双声道功率放大器的制作引言：TDA2822是一种可用于组装立体声或双声道放大器的集成电路。

它被广泛应用于便携式音频设备，如收音机、MP3播放器等。

本文将介绍基于TDA2822的双声道功率放大器的制作过程，让您可以在家中自己制作一个小型但功率强大的音频放大器。

材料准备：1.TDA2822芯片：这是制作该功率放大器的核心部件。

您可以在电子零件市场或网上购买到。

2.4个8欧姆扬声器：选用适合您需求的合适型号。

3.2个0.1uF陶瓷电容：用于在电路中滤除杂散噪声。

4.4个10uF电解电容：用于耦合和直流解耦。

5.1个1000uF电解电容：作为电源滤波电容。

6.2个2.2uF电解电容：用于消除输入信号的直流分量。

7.1个100nF陶瓷电容：放在芯片的电源引脚上，起到滤波作用。

8.2个标准立式电池盒：提供电源。

步骤一：准备工作1.将TDA2822芯片插入一个合适的插座中，确保引脚安装正确。

2.将8欧姆扬声器各连接到芯片的两个音频输出引脚上。

一个扬声器连接到TDA2822芯片的1脚和2脚上，另一个连接到3脚和4脚上。

步骤二：音频输入部分1.将输入音频信号的引脚连接到芯片的5脚和6脚上。

2.在5脚和6脚之间插入一个2.2uF电解电容，以消除直流信号的偏移。

步骤三：电源部分1.将两个标准立式电池盒连接到芯片的7脚和8脚上，提供电源。

确保正极连接到芯片的7脚，负极连接到芯片的8脚。

2.将100nF陶瓷电容连接到芯片的7脚和8脚上，用于电源滤波。

3.将1000uF电解电容连接到芯片的电源引脚上，以提供稳定的电源。

步骤四：音频输出部分1.在扬声器连接到的引脚上并联连接一个10uF电解电容，并将另一端连接到地。

2.在扬声器连接到的引脚上并联连接一个0.1uF陶瓷电容，并将另一端连接到地。

这用于消除可能存在的高频噪声。

3.重复以上两个步骤，为另一个扬声器连接电解电容和陶瓷电容。

步骤五：完成装配1.将所有电子元件焊接到一块通孔印刷电路板上，并确保引脚正确连接。

基于tda2822的功放电路设计与制作TDA2822是一种常用的低功耗立体声放大器芯片，它的功率输出小、体积小、价格低，常用于手机、MP3、MP4等小型消费电子产品的功放设计。

本文将从以下几个方面介绍基于TDA2822的功放电路设计与制作：一、TDA2822特性及应用1、TDA2822特性TDA2822具有低功耗、低噪声、高失真度、体积小、成本低等优点，它的容性功率为2W，放大器的失真度小于1%，低噪声（2μV），高输出驱动能力（10Vp-p），较低的反馈电阻和较低的供电电压（3V），以及低功耗（1.6mA），使TDA2822在低功耗、小型尺寸消费电子商用产品中有着广泛的应用。

2、TDA2822应用TDA2822可用于小型消费电子产品中的功放，如手机、MP3、MP4等，还可用于播放器、收音机、音箱等音频设备中的功放，以及语音处理器、家用电器、汽车电子产品等多种电子设备的功放。

二、TDA2822功放电路设计1、电路图图1为TDA2822的功放电路图，它是一个简单的立体声功放放大器，由TDA2822、电容、电阻和有源分压器等组成。

2、工作原理TDA2822的工作原理很简单，它将输入的立体声信号（左声道和右声道）先分别经过两个TDA2822的放大器进行放大，然后由TDA2822内部的转换放大器把两路放大后的信号进行结合，最后通过输出电阻和有源分压器连接到外部功放。

三、TDA2822功放电路制作1、装配电路在制作TDA2822功放电路时，首先需要准备一块电路板，然后将TDA2822、电容、电阻、变压器以及其他元器件按照电路设计中的原理图进行装配，连接好端子，同时要注意电路板的通断，以确保电路的正常工作，并保持电路的整洁度。

2、验证电路装配完成后，要验证电路工作是否正常，首先用万用表测量TDA2822放大器的静态电压，同时测量外部功放的输出电压，以确保电路的正常工作，如果电压超出设定的范围，就需要及时调整电阻的电压来保证电路的正常工作。
