施耐德ATS解读

施耐德ATS22软启动器用户手册========================一、产品简介------------施耐德ATS22软启动器是一种用于控制三相异步电动机启动和停止的设备，它可以根据设定的参数，对电动机的电压进行平滑调节，从而实现电动机的柔和启动和停止，减少电网冲击和机械应力，提高设备的可靠性和寿命。

适用于额定功率为3至315千瓦的三相异步电动机。

内置了多种保护功能，如过载、过热、过流、短路、缺相、欠压、过压等。

支持多种控制方式，如本地控制、远程控制、串口通讯等。

支持多种工作模式，如标准模式、泵模式、扭矩控制模式等。

具有故障诊断功能，可以记录最近的四次故障信息，并提供故障代码和解决方法。

二、产品安装------------选择合适的安装位置，确保软启动器周围有足够的空间进行散热和维护。

按照软启动器的型号和电动机的额定电流，选择合适的电缆和接线方式。

按照软启动器上的接线图，将电源线、电动机线、控制线等正确地连接到软启动器上。

检查接线是否正确无误，无短路或接地故障。

通电后，检查软启动器上的显示屏是否正常工作，无故障提示。

三、产品参数------------ATS22软启动器有多种型号，其主要参数如下表所示：---型号 ---额定电流（A） ---额定功率（kW） ---尺寸（mm） -----------------------------------------------------------------ATS22D17S ---17 ---7.5 ---140x230x165 -------ATS22D32S ---32 ---15 ---140x230x165 -------ATS22D47S ---47 ---22 ---140x230x165 -------ATS22D62S ---62 ---30 ---140x230x165 -------ATS22D75S ---75 ---37 ---140x230x165 -------ATS22D88S ---88 ---45 ---140x230x165 -------ATS22C11S ---110 ---55 ---210x300x200 -------ATS22C14S ---140 ---75 ---210x300x200 -------ATS22C17S ---170 ---90 ---210x300x200 -------ATS22C21S ---210 ---110 ---210x300x200 -------ATS22C25S ---250 ---132 ---210x300x200 -------ATS22C32S ---320 ---160 ---210x300x200 -------ATS22C41S ---410 ---200 ---210x300x200 -------ATS22C48S ---480 ---250 ---210x300x200 -------ATS22C59S ---590 ---315 ---210x300x200 ----四、产品操作------------参数设置：通过液晶显示屏和按键，可以对软启动器的各种参数进行设置，如启动电压、启动时间、停止时间、工作模式、保护功能等。

施耐德ATS系统常见问题汇编-----转自施耐德官网ATS型号双电源出厂时ACP，控制器和IVE之间是否已经接线？没有接线，需要客户自己接线，接线已经标配客户按图纸将接线插头接好就可以。

BA、UA控制器及其ACP底座上面的R、E、25三个点上，哪两个端子之间有电压？25与R之间，E与R之间有电压，电压为220V或380V，与控制器一样的。

ATS系统中控制器BA/UA有什么区别？其底座ACP如何连接电源线？BA主要用于2路市电的自动切换，UA主要用于1路市电和1台发电机的自动切换，并且UA带自动卸载及重新联结非优先级电路的功能。

BA：AC220V时，从N、R主回路断路器上口的相线、N线分别引至ACP底座上N、R小开关的1、5端子，“5”接相线，“1”接零线；AC380V时，从N、R主回路断路器上口的A 相、B相（或C相）分别引至ACP底座上N、R小开关的1、5端子。

UA：AC220V时，将UA的A选择开关拨至“0”位，从N、R主回路断路器上口的相线、零线分别引至ACP底座上N、R小开关的1、5端子，“5”接相线，“1”接零线；AC380V时，将UA的A选择开关拨至“1”位，此时UA有断相保护功能，从N主回路断路器上口的A相、B相、C相、引至ACP底座上N小开关的1、3、5端子，从R主回路断路器上口的A相、B（或C相）引至ACP底座上R小开关的1、5端子。

ATS中ACP的组成？1.为电源提供保护和自动控制电路的两台PM25M断路器；2.控制BA/UA控制器的两台继电器接触器；3.连接到控制器的端子块。

且控制电压和IVE和电动机构相同。

ATS中辅助控制面板ACP的作用是什么？1通过2个具有极高限流能力的P25M断路器为BA或者UA控制器提供保护，电源取自常备两个断路器的进线端2通过两个继电接触器控制断路器的开合功能3通过内置端子块将断路器与BA或UA控制器连在一起]ATS中控制器如何安装?有两种安装方式：直接安装在辅助控制板上（ACP）或者在开关柜上开孔安装在门板上。

ATS技术操作规程一.送电前检查1.检查接线是否正确检查ACP(辅助控制板)与BA或UA(控制器)之间9#.10#连接端子对应是否正确;检查ACP上P25M与断路器之间接线是否正确(详见“ATS接线”单页)2.检查BA或UA控制器顶部17#.18#；20#.21#端子是否安装，17#.18#;20#21#已分别短封好;3.检查断路器电操左下方的手动(manu)和电动(auto)切换拨钮是否在“auto”位置;4.检查电操与BA或UA控制器的操作电压是否一致(220V~或380V~);5. 检查ATS装置无异物;6.检查ACP上P25M是否已在合闸位置。

二.操作试验1.预设电源转换时间: 通过控制器右上方时间整定钮调整;2.将BA或UA控制器上的选择开关置于“STOP”位置，将ACP上“N(工作电源)”及“R(备用电源)”侧P25M分别合闸（两台断路器电操储能）。

3.将BA或UA控制器上的选择开关转到“auto”位, N断路器合闸,BA或UA“N”、“R”侧ON或OFF指示断路器的合分状态。

观察控制器指示与断路器电操上的ON. OFF位置应一致;4.将ACP上N侧P25M开关分断模拟电源故障, 此时N侧断路器分断；R侧断路器合闸（系统自动转换到备用电源R侧）; 合上N侧开关,电源应自动恢复到主电源（N）侧合闸---自投自复功能;5.将N侧断路器下端的故障试验推杆按入（模拟负荷故障）,N侧断路器断开BA或UA控制器的N侧Fault指示灯亮(红色),电源并不转换到备用侧; 手动拨N侧断路器电操的储能手柄2次,（N侧断路器储能、合闸）故障复位,控制器N侧Fault指示灯灭, 恢复原始状态;6.将BA或UA控制器选择开关置“R”位, 则ATS强制在备用电源侧运行; 同样再置“N”位, ATS强制在工作电源运行,此操作过程中,控制器电源指示均正常;7.将选择开关置“manual /stop”位, 控制器指示灯全部灭,两台断路器均处于断开位置（储能状态）此时可手动操作:8.将电操手、电动切换钮置“manual”位, 两台开关均手动储能, 按电操的手动合分按钮,合N侧,电操指示ON位; 若再合R侧,则备用电源侧无法合闸,说明该装置具有机械联锁功能。

施耐德ATS22软启动器使用说明ATS22软起动器是由施耐德公司生产的一种电气设备，用于控制和保护三相异步电动机的启动。

本文将详细介绍ATS22软启动器的使用说明。

一、ATS22软启动器的特点：1.启动器具有良好的过载保护功能，可保护电动机和电器设备。

2.采用软启动技术，可实现电动机的平稳启动和停止。

3.启动器具有小型、易安装、操作简单的特点。

4.启动器具有先进的保护和监控功能，可确保电动机的安全运行。

二、ATS22软启动器的安装：1.在进行安装前，请确保设备和电源已经断开。

2.安装软启动器时，要保证启动器的散热良好，不要堵塞散热孔。

3.软启动器的安装位置应远离易燃易爆或尘埃大的场所，并且避免遭受直射阳光。

4.安装时，请确保该电气设备符合国家和地方的安全规范。

三、ATS22软启动器的操作：1.ATS22软启动器具有一键启动和停止的功能，操作非常简单。

2.对于连续启动和停止的情况，可以接通保持回路来实现一键连续启动和停止的功能。

3.在启动和停止过程中，请确保电源的稳定，以避免电动机受损。

4.在启动和停止之前，最好先观察和检查周围环境和电动机的运行状态，以确保安全。

四、ATS22软启动器的保护功能：1.过载保护：当电动机负载超过额定电流时，启动器会自动停止电动机，保护电动机和电器设备。

2.电流过高保护：当电动机负载过大或启动电流过高时，启动器可以检测到，并自动停止电动机。

3.过温保护：当电动机或启动器内部温度过高时，启动器会自动停止电动机，并发出警报信号。

4.短路保护：当电动机出现短路故障时，启动器会自动断开电源，避免故障扩大。

5.断相保护：当电动机供电的任何一相中断时，启动器会立即停止电动机。

五、ATS22软启动器的维护：1.定期清洁软启动器的散热孔，以确保良好的散热效果。

2.定期检查启动器的接线情况，确保电源和电动机的接线正常。

3.定期检查启动器的保护功能是否正常，如过载保护、过温保护等。

4.在启动器长时间不使用时，应将其存放在干燥的地方，避免受潮或损坏。

施耐德ATS22软启动器使用说明一、硬件安装1.施耐德ATS22软启动器应固定在安装板上，并通过适当长度的导轨固定在控制柜内。

2.电源线、电机线和控制线需按照规定的接线方法进行接线，确保安全可靠。

3.在安装过程中，应注意避免强电线路与弱电线路的相互干扰，避免引起故障。

二、参数配置1.在使用之前，应先对施耐德ATS22软启动器的参数进行配置。

2.配置参数包括电压、电流、启动方式、停止方式等，根据实际需求进行设置。

3.可通过编程软件或面板按键对参数进行配置，参数设置后需保存。

三、启动与停止1.启动：在配置好参数后，按下启动键，软启动器会根据配置参数进行相应的启动过程。

2.停止：按下停止键即可停止电动机的转动。

3.在运行过程中，可以通过面板按键或远程控制进行启动和停止的操作。

四、维护与保养1.定期检查：定期检查施耐德ATS22软启动器的连接线路是否松动，检查电源线、电机线和控制线的接线是否正常。

2.清洁保养：定期对软启动器进行清洁保养，确保设备的可靠性。

3.注意事项：在维护保养过程中，需要切断电源，确保安全操作。

五、故障排除1.施耐德ATS22软启动器使用过程中可能出现故障，可根据显示屏上的故障代码和说明进行排除。

2.常见故障包括过载、过热、短路等，应按照指示进行处理，确保设备的正常运行。

施耐德ATS22软启动器的使用说明以上述内容为主进行详细介绍，通过硬件安装、参数配置、启动与停止、维护与保养以及故障排除等方面的说明，用户可以更好地了解和使用施耐德ATS22软启动器，确保设备的正常运行。

同时，用户在使用过程中应注意安全操作，保持设备的良好状态。

D型控制器用户手册施耐德万高（天津）电气设备有限公司SchneiderWingoal(Tianjin)ElectricEquipmentCo.,Ltd 尊敬的客户：谢谢您使用本公司生产自动转换开关电器（以下简称开关）,为了您的安全和正确使用本产品，敬请您在安装、电路连接、运行、维护检查前，熟读本手册。

本手册仅适用于带D型控制器的开关下面的符号将用于本手册的说明，提醒您注意潜在的危险，或者请您注意那些阐述、简化过程和关键操作。

身安全危险或本开关的不可恢复性损坏。

:关键性操作，提示您使用不当时，可能使控制器工作于非正常状态。

：提供另外的信息或简化的操作方法。

请注意：电气设备应该让有资格的专业人员进行安装、操作、使用、维护。

未按使用手册操作而造成的不良后果，施耐德电气公司将不负任何责任。

控制器功能介绍本控制器工作电压为AC380V，工作频率为50Hz，主要功能是进行电压采集，根据电压的实时值进行故障判断（三相断相、欠压、过压和失压），并控制转换开关进行相应的转换动作。

用户还可根据实际需要选配电流模块实现实时电流、有功功率和有功电能的显示。

另外，控制器提供多组无源节点的输入和输出，包括故障输出、负荷卸载、发电机启动、动作无源输出、远程投备（无源输入）、消防联动（无源输入）以及通讯接口，具体接线参见第节。

控制器安装及接线说明1.1.控制器外形尺寸图1D型控制器外形尺1.2.控制器二次接线1.2.1.控制器端子说明1.2.2.A1-A3备A4-D2,A5-RJ,A6-OUT,A7-D3,A8-D1,A9-NJ,A10-12,主☐动作输出：当机构中电机转动时，常开触点闭合；☐故障输出：当常用或备用电源故障时，常开触点闭合；☐负荷卸载：在电网－发电机模式下，常用电源故障，常开触点闭合；☐发电机启动：在电网－发电机模式下，常用电源正常，常开触点闭合，常用电源故障，常开触点打开；☐RS485：通信用端口，A’B’为通信预留端口；☐IA~IC：电流互感器输入端口I*为输入端，I为输出端；（输入额定电流5A）☐远程投备（无源）：短接此两点，机构转到备用位置，开关状态主分备合；(可靠距离10m)☐消防联动（无源）：短接此两点，机构转到双分位置，开关状态主分备分；(可靠距离10m,WTS-D800~5000系列不具备该项功能):控制器的发电机启动端子在常用电源正常时常闭触点断开，当常用电源故障时常闭触点闭合以接通发电机启动电路；常开触点与之相反，请用户注意。

施耐德ATS22软启动器使用说明施耐德ATS22软启动器是一种高科技的电器，是用来控制电机启动和运转的，具有防止过载、电压不稳定、欠电压等问题的功能，可保护电器的安全，延长其使用寿命。

第一步：初始设置在安装ATS22软启动器之前，需要先做一些设置以确保电器的正常运行。

首先需要确保电器的安装位置水平稳定，然后按照说明书的步骤连接电源和电机。

接着，需要进行ATS22的初始设置。

首先需要设置行程量（FLC、FLC从0到100，在小于FLC时电流会逐渐增大）以及预警保护等级（有1~6级可选，级别越高保护越强）等。

第二步：启动启动ATS22软启动器之后，需要进行一些电机的监测和运行。

首先需要检查电机的运转情况，确保电机运转平稳、电流不超过额定电流、电压不超过额定电压等。

如果出现问题，需要及时关机进行维修或调试。

同时，需要注意对电器的保护。

ATS22软启动器有多种功能，例如内部保护、控制和监控等。

需要保持电器处于最佳状态，避免电路短路、损坏等情况的发生。

第三步：调试和维护调试和维护是ATS22软启动器的重要工作，可确保电器始终处于良好状态。

调试可根据不同电机的特性选择不同启动方式，以达到最佳的效果，例如定扭矩加速、恒扭矩加速、恒力矩启动等。

同时，还需要对电器进行维护。

例如定期检查电路的状态，清洁连接部位，检查电机连接情况等。

保持电器的清洁干燥，确保电路线路无故障，可延长电器的使用寿命。

总结施耐德ATS22软启动器是一款功能强大、安全可靠的电器。

在使用过程中，需要注意初次设置、启动、调试和维护等过程。

通过这些步骤，可以确保电器始终处于最佳状态，为产线的运行提供有力的保障。

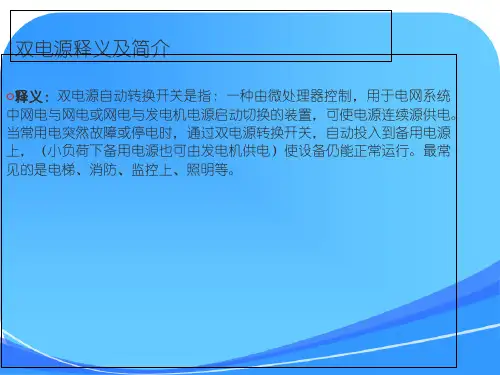

施耐德ATSQ2Y型智能双电源自动转换开关ATSQ2Y型智能双电源自动转换开关■主要特点■采用最新开发的电动操作机构具有结构简单、外观美观、可靠性高、使用寿命长等优点。

■配以高性能的智能型ATS控制器，采用单片机控制程序控制，抗干扰能力强，保护精度高，操作方便。

■保护功能齐全，具有过载保护、短路保护、断相保护、过欠压保护，远距离控制消防信号、故障报警等功能。

ATSQ2Y(整体式)■ATSQ2Y外型尺寸及安装尺寸规格AD BC H1H2尺寸3P4P3P4PATSQ2Y-63380400250335360225<14226 ATSQ2Y-100395420250350380225<14226 ATSQ2Y-160440470250395430225<19026 ATSQ2Y-225440470250395430225<19026 ATSQ2Y-400565610330520550300<20026 ATSQ2Y-630/800755820330710780300<23026■参数见表：型号ATSQ2-100/225ATSQ2-400ATSQ2-630/800机械寿命500030002500电寿命10001000500使用寿命总次数60040003000额定工作制不间断工作制过电压切换整定值115%Ue（不可调节，出厂时已调整好）欠电压切换整定调节范围（60%~85%）Ue连续可调触头转换时间≤2s分闸延时 t10.5~0.6s连续可调合闸延时 t20.5~0.6s连续可调■主要规格及性能表型号可选配断路器极数断路器分断能力Icu(KA)断路器额定电流（A）断路器额定工作电压额定绝缘电压ATSQ2Y-63MS1-63三极25、3510、16、20、32、40、50、63AC380（400）500四极35ATSQ2Y-100MS1-100三极35、5016、20、32、40、50、63、80、100AC380（400）690四极50ATSQ2Y-225MS1-225三极50、65125、160、180、200、225AC380（400）690四极65ATSQ2Y-400MS1-400三极50、65250、315、350、400AC380（400）690四极65ATSQ2Y-630MS1-630三极50、65500、630AC380（400）690四极65ATSQ2Y-800MS1-800三极50、65700、800AC380（400）690四极65■智能型控制器功能注解自动控制器对两路电压同时进行检测,当电源电压高于额定值的110%时判为过电压、低于额定电压的60%~80%(由用户预调)时判为欠电压，微机对检测结果进行判断并作出处理，然后发出分闸、合闸、发电、卸载、报警等相应指令。

ATS技术操作规程一.送电前检查1.检查接线是否正确检查ACP(辅助控制板)与BA或UA(控制器)之间9#.10#连接端子对应是否正确;检查ACP上P25M与断路器之间接线是否正确(详见“ATS接线”单页)2.检查BA或UA控制器顶部17#.18#；20#.21#端子是否安装，17#.18#;20#21#已分别短封好;3.检查断路器电操左下方的手动(manu)和电动(auto)切换拨钮是否在“auto”位置;4.检查电操与BA或UA控制器的操作电压是否一致(220V~或380V~);5. 检查ATS装置无异物;6.检查ACP上P25M是否已在合闸位置。

二.操作试验1.预设电源转换时间: 通过控制器右上方时间整定钮调整;2.将BA或UA控制器上的选择开关置于“STOP”位置，将ACP上“N(工作电源)”及“R(备用电源)”侧P25M分别合闸（两台断路器电操储能）。

3.将BA或UA控制器上的选择开关转到“auto”位, N断路器合闸,BA或UA“N”、“R”侧ON或OFF指示断路器的合分状态。

观察控制器指示与断路器电操上的ON. OFF位置应一致;4.将ACP上N侧P25M开关分断模拟电源故障, 此时N侧断路器分断；R侧断路器合闸（系统自动转换到备用电源R侧）; 合上N侧开关,电源应自动恢复到主电源（N）侧合闸---自投自复功能;5.将N侧断路器下端的故障试验推杆按入（模拟负荷故障）,N侧断路器断开BA或UA控制器的N侧Fault指示灯亮(红色),电源并不转换到备用侧; 手动拨N侧断路器电操的储能手柄2次,（N侧断路器储能、合闸）故障复位,控制器N侧Fault指示灯灭, 恢复原始状态;6.将BA或UA控制器选择开关置“R”位, 则ATS强制在备用电源侧运行; 同样再置“N”位, ATS强制在工作电源运行,此操作过程中,控制器电源指示均正常;7.将选择开关置“manual /stop”位, 控制器指示灯全部灭,两台断路器均处于断开位置（储能状态）此时可手动操作:8.将电操手、电动切换钮置“manual”位, 两台开关均手动储能, 按电操的手动合分按钮,合N侧,电操指示ON位; 若再合R侧,则备用电源侧无法合闸,说明该装置具有机械联锁功能。

施耐德ATSQ2Y型智能双电源自动转换开关ATSQ2Y型智能双电源自动转换开关■主要特点■采用最新开发的电动操作机构具有结构简单、外观美观、可靠性高、使用寿命长等优点。

■配以高性能的智能型ATS控制器，采用单片机控制程序控制，抗干扰能力强，保护精度高，操作方便。

■保护功能齐全，具有过载保护、短路保护、断相保护、过欠压保护，远距离控制消防信号、故障报警等功能。

ATSQ2Y(整体式)■ATSQ2Y外型尺寸及安装尺寸规格AD BC H1H2尺寸3P4P3P4PATSQ2Y-63380400250335360225<14226 ATSQ2Y-100395420250350380225<14226 ATSQ2Y-160440470250395430225<19026 ATSQ2Y-225440470250395430225<19026 ATSQ2Y-400565610330520550300<20026 ATSQ2Y-630/800755820330710780300<23026■参数见表：型号ATSQ2-100/225ATSQ2-400ATSQ2-630/800机械寿命500030002500电寿命10001000500使用寿命总次数60040003000额定工作制不间断工作制过电压切换整定值115%Ue（不可调节，出厂时已调整好）欠电压切换整定调节范围（60%~85%）Ue连续可调触头转换时间≤2s分闸延时 t10.5~0.6s连续可调合闸延时 t20.5~0.6s连续可调■主要规格及性能表型号可选配断路器极数断路器分断能力Icu(KA)断路器额定电流（A）断路器额定工作电压额定绝缘电压ATSQ2Y-63MS1-63三极25、3510、16、20、32、40、50、63AC380（400）500四极35ATSQ2Y-100MS1-100三极35、5016、20、32、40、50、63、80、100AC380（400）690四极50ATSQ2Y-225MS1-225三极50、65125、160、180、200、225AC380（400）690四极65ATSQ2Y-400MS1-400三极50、65250、315、350、400AC380（400）690四极65ATSQ2Y-630MS1-630三极50、65500、630AC380（400）690四极65ATSQ2Y-800MS1-800三极50、65700、800AC380（400）690四极65■智能型控制器功能注解自动控制器对两路电压同时进行检测,当电源电压高于额定值的110%时判为过电压、低于额定电压的60%~80%(由用户预调)时判为欠电压，微机对检测结果进行判断并作出处理，然后发出分闸、合闸、发电、卸载、报警等相应指令。

施耐德ATS互投柜说明书WTSA、B控制器说明书---1.引言本文档是施耐德ATS互投柜WTSA和B控制器的说明书，旨在为用户提供详细的产品信息和操作指南。

2.产品概述本章介绍施耐德ATS互投柜WTSA和B控制器的基本概念和功能特点。

2.1 产品名称施耐德ATS互投柜WTSA和B控制器2.2 产品特点- 特点1- 特点2- 特点33.安装与连接本章详细介绍施耐德ATS互投柜WTSA和B控制器的安装和连接方法。

3.1 安装要求- 要求1- 要求2- 要求33.2 连接方法- 方法1- 方法2- 方法34.操作指南本章详细说明施耐德ATS互投柜WTSA和B控制器的操作步骤和注意事项。

4.1 操作步骤1.步骤12.步骤23.步骤34.2 注意事项- 注意事项1- 注意事项2- 注意事项35.故障排除本章列出可能出现的故障现象和解决方法，帮助用户在遇到问题时快速排除故障。

5.1 故障现象1- 原因1- 解决方法15.2 故障现象2- 原因2- 解决方法26.认证和合规性本章介绍施耐德ATS互投柜WTSA和B控制器所获得的相关认证和合规性。

6.1 认证1- 详情16.2 认证2- 详情2附件本文档附带以下附件：1.附件1：施耐德ATS互投柜WTSA规格表2.附件2：施耐德B控制器使用手册附录：法律名词及注释1.法律名词1：解释12.法律名词2：解释2---。
