ATV61参数设置 菜单 [1 变频器菜单] [2 访问等级] [3 打开/另存为] [4 密码] [5 语言选择] [6 监视设置] [7 显示设置] [1 变频器菜单] [1.1简单起动]：用于快速起动的简化菜单 [1.2监视]：显示电流、电机与输入/输出值 [1.3设置]：访问可在运行期间修改的调节参数 [1.4 电机控制]：电机参数（电机铭牌，自整定，开关频率，控制算法等）[1.5输入/输出设置]：I/O设置（缩放比例，滤波，2线控制，3线控制等）[1.6命令]：命令与给定通道的设置（图形显示终端，端子，总线等）[1.7应用功能]：应用功能设置（例如：预置速度，PID等） [1.8 故障管理]：故障管理设置 [1.9通信]：通信参数（现场总线） [1.10诊断]：电机/变频器诊断 [1.11软硬件识别]：变频器与内部可选件的识别 [1.12出厂设置]：访问设置文件并返回出厂设置 [1.13用户菜单]：用户在[7.显示设置]菜单中创建的专用菜单 [1.14内置控制器卡]：可选Controller Inside（内置控制器）卡的设置 [1.1简单起动] ●[2/3线控制]tCC=2C[2线控制] ●[宏配置]CFG=PnF[泵和风机] ●bFr[标准电机频率]= [50 Hz IEC]（50）：IEC ●nPr[电机额定功率]= ●UnS[电机额定电压]= ●[电机额定电流]nCr= ●FrS[电机额定频率]=
●nSP[电机额定速度]= ●tFr[最大输出值频率]= ●tUn[自整定]= [No]（nO）/ [Yes]（YES）/ [电阻已整定]（dOnE） ●tUS[自整定状态] ?[电阻未整定]（tAb）：默认的定子阻抗值用于控制电机。 ?[整定等待中]（PEnd）：已经请求自整定，但还未执行。 ?[整定进行中]（PrOG）：正在执行自整定。 ?[整定失败]（FAIL）：自整定失败。 ?[电阻已整定]（dOnE）：自整定功能测出的定子阻抗被用于控制电机。 ●PHr ?[ABC相序]（AbC）：正相序 ?[ACB相序]（ACb）：反相序 ●ItH[电机热保护电流]=0~1.2Ln ●ACC[加速时间]=60S ●dEC[减速时间]=60S ●LSP[低速频率]=0.1HZ ●HSP[高速频率]=50HZ [1.6命令]（CtL-） ●Fr1[给定1通道] ?[AI1给定]（AI1）：模拟输入 ?[AI2给定]（AI2）：模拟输入 ?[AI3给定]（AI3）：模拟输入，如果已经插入 VW3A3202扩展卡 ?[AI4给定]（AI4）：模拟输入，如果已经插入 VW3A3202扩展卡 ?[图形终端]（LCC）：图形显示终端 ?[Modbus]（Mdb）：集成的Modbus总线 ?[CANopen]（CAn）：集成的CANopen总线 ?[通信卡]（nEt）：通信卡（如果已经插入） ?[控制器内置卡]（APP）：Controller Inside（内置控制器）卡（如果已经插入）?[RP]（PI）：频率输入，如果已经插入VW3A3202扩展卡 ?[编码器输入]（PG）：编码器输入，如果已经插入编码器卡 ●CCS[命令通道切换]= [通道1有效]（Cd1）：[命令通道1]（Cd1）被激活（不能切换）●Cd1[命令通道1] ?[端子排]（tEr）：端子 ?[图形终端]（LCC）：图形显示终端 ?[Modbus]（Mdb）：集成的Modbus总线 ?[CANopen]（CAn）：集成的CANopen总线 ?[通信卡]（nEt）：通信卡（如果已经插入） ?[编程卡]（APP）：Controller Inside（内置控制器）卡（如果已经插入） 注意：组合模式]（CHCF）= [隔离通道]（SEP）或[I/O 模式]（IO），此参数可以使用。 ●Cd2[命令通道2] ?[端子排]（tEr）：端子 ?[图形终端]（LCC）：图形显示终端 ?[Modbus]（Mdb）：集成的Modbus总线 ?[CANopen]（CAn）：集成的CANopen总线
一概述 智能控制器是框架式空气断路器的核心部件，适用于50~60Hz电网，主要用作配电、馈电或发电保护，使线路和电源设备免受过载、短路、接地/漏电、电流不平衡、过压、欠压、电压不平衡、过频、欠频、逆功率等故障的危害；通过负载监控，需量保护，区域连锁等功能实现电网的合理运行。同时也用作电网节点的电流、电压、功率、频率、电能、需量、谐波等电网参量的测量；故障、报警、操作、电流历史最大值、开关触头磨损情况等运行维护参数的记录；当电力网络进行通讯组网时，智能控制器可用为电力自动化网络的远程终端实现遥测，遥信，遥控，遥调等，智能控制器支持多种协议以适用不同的组网要求。 二基本功能 对于M型无任何可选功能（加*的项目）时其功能配置为基本功能，如表1所示： 表1 基本功能配置 2.1.3 通讯功能 通讯功能为可选项，对于M型没有通讯功能，对于H型通讯协议可根据需要选择为Modbus,Profibus-DP,Device net.
2.1.4增选功能选择 增选功能为可选项，M型，H型都可以选择增选功能配置，不同增选功能代号与增选功能容如表2所示。 2.1.5 区域连锁及信号单元的选择 “区域连锁及信号单元”为可选项，M型、H型都可以选择信号单元的功能配置，当信号单元选择为S2，S3时，控制器具备区域连锁功能。 2.2 技术性能 2.2.1 适用环境 工作温度：－10℃～＋70℃（24h?平均值不超过+35℃） 储存温度：－25℃～＋85℃ 安装地点最湿月的月平均最大相对湿度不超过90%，同时该月的月平均最低温度不超过+25℃，允许由于温度变化产生在产品表面的凝露。 污染等级：3级。 (在和断路器装配在一起的情况下) 安装类别：Ⅲ。 (在和断路器装配在一起的情况下) 2.2.2工作电源 由辅助电源和电源互感器同时供电，保证负载很小和短路情况下控制都可以可靠工作。控制器的供电方式有下面3种方式：

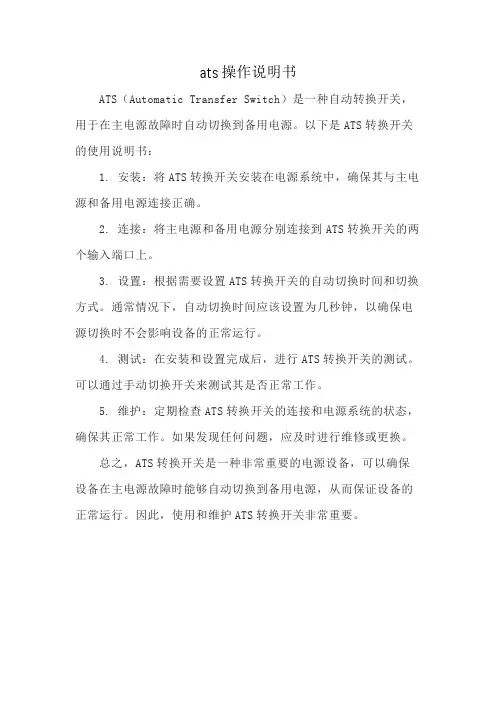

ATS技术操作规程 一.送电前检查 1.检查接线是否正确 检查ACP(辅助控制板)与BA或UA(控制器)之间9#.10#连接端子对应是否正确; 检查ACP上P25M与断路器之间接线是否正确(详见“ATS接线”单页) 2.检查BA或UA控制器顶部17#.18#；20#.21#端子是否安装，17#.18#;20#21#已分别短封好; 3.检查断路器电操左下方的手动(manu)和电动(auto)切换拨钮是否在 “auto”位置; 4.检查电操与BA或UA控制器的操作电压是否一致(220V~或380V~); 5. 检查ATS装置无异物; 6.检查ACP上P25M是否已在合闸位置。 二.操作试验 1.预设电源转换时间: 通过控制器右上方时间整定钮调整; 2.将BA或UA控制器上的选择开关置于“STOP”位置，将ACP上“N(工作电源)”及“R(备用电源)”侧 P25M分别合闸（两台断路器电操储能）。 3.将BA或UA控制器上的选择开关转到“auto”位, N断路器合闸,BA或UA“N”、“R”侧ON或OFF指 示断路器的合分状态。观察控制器指示与断路器电操上的ON. OFF位置应一致; 4.将ACP上N侧P25M开关分断模拟电源故障, 此时N侧断路器分断；R侧断路器合闸（系统自动转换到备 用电源R侧）; 合上N侧开关,电源应自动恢复到主电源（N）侧合闸---自投自复功能; 5.将N侧断路器下端的故障试验推杆按入（模拟负荷故障）,N侧断路器断开BA或UA控制器的N侧Fault 指示灯亮(红色),电源并不转换到备用侧; 手动拨N侧断路器电操的储能手柄2次,（N侧断路器储能、合闸）故障复位,控制器N侧Fault指示灯灭, 恢复原始状态; 6.将BA或UA控制器选择开关置“R”位, 则ATS强制在备用电源侧运行; 同样再置“N”位, ATS强制在工 作电源运行,此操作过程中,控制器电源指示均正常;
电动阀门智能控制器说明书
————————————————————————————————作者：————————————————————————————————日期： 2
--------------------------------------------------------------------------------------------------- 产品的不断升级可能导致部分数据的变化，如有改动，恕不另行通知。KZQ07系列电子伺服式电动阀门智能控制器 使用说明书 本定位器出厂之前已对其输入、 输出性能进行严格标定，接线后一般 KZQ07-1A KZQ07-2A
尊敬的用户，请在安装本控制器前请仔细检查以下内容： 1、检查执行器的内部位置限位切换开关，确保限位开关在区域内工作，有无异 常现象，能否达到开度的零位与满位，确认限位开关能正常工作。 2、接线前请检查执行器中电位器有无强电，用万用表分别测量电位器三接线端 子，确保该电位器与电机控制端子绝缘，电位器在执行器运转过程中的阻值变化正常，排除断点等异常现象。 3、定位器与执行器间连线要正确，仔细检查两者端子的对应关系，特别注意定 位器电源、输入信号与输出信号接线，切莫把电源接至弱点信号端，同时用仪表测量控制输入信号在定位器接受信号范围内。 4、如与执行器配套使用，在严寒、酷热、高温的环境下开箱时，仪表应于现场 存放3小时以上方可进行标定效验。 目录 一、概述-----------------------------------------------------------------------------2 二、主要技术指标-----------------------------------------------------------------2 三、定位器控制原理--------------------------------------------------------------4 四、定位器面板与接线-----------------------------------------------------------5 五、基本操作方法-----------------------------------------------------------------9 六、标定接线及操作方法--------------------------------------------------------9 七、错误代码列表-----------------------------------------------------------------11 八、附录-----------------------------------------------------------------------------12 如客户所购买指明配置的本公司Z型（机电一体）执行器，无需对执行器转角标定，接线无误即可正常使用。 一、概述: KZQ07系列电动阀门智能定位器是专门为电动执行器配套开发的数字控制系统，采用汽车工业专用的微处理器作为核心处理单元，是真正意 义上的智能数字采集控制系统。可直接安装在电动执行器的接线盒内或以 DIN导轨方式固定在外，无须专门的控制箱，体积小，安装方便。 KZQ07系列电动阀门智能定位器使用固态可控硅进行无触点控制电机，简单可靠，配合高分辨率位置传感器，不但控制精度高，控制准确， 且寿命长，可靠性高。另外控制系统无须保持电池，可在完全停电后再次 通电时，自动识别出执行器位置的变化。 KZQ07系列电动阀门智能定位器能直接接收工业仪表或计算机等输出的4~20mA DC信号(其它输入信号类型可在出厂前定制)，与安装有位置 反馈传感器的电动执行器配套，对各种阀门或装置进行精确定位操作，能 3
L-4000智能控制器使用说明 L4000智能控制器基本参数 工作电压：220V 外型尺寸：390*235*80 (H*W*D) 最大负载：6000W 单路负载：可调灯光1500W 开关灯光3000W 功能简介 L-4000灯光/空调智能控制器是专为KTV设计的一款具备灯光亮度调节、中央空调控制、可编程的智能型灯光/空调控制器。 1、设有6路大功率可调光及4路大功率继电器，满足各种灯光应用的需求 2、可直接通过串口与机顶盒或电脑连接 3、可直接连接灯光控板，脱离点歌系统及中控盒独立运行 4、可对任一模式下的灯光状态进行编程，实现任意灯光搭配 5、灯光控制器上可直接按键操作选择灯光模式及调节灯光亮度 6、灯光亮度均衡，通过在不同模式下设置不同的亮度，实现场景效果切换，减少了灯光的开关次 数，延长灯光使用寿命 7、可外接遥控器对灯光进行遥控控制（选配） 8、中央空调智能控制，配合点歌系统可实现远程开关空调 9、配盒空调墙板通过温度探测，可智能控制风机及阀门的开关，减少能源浪费 10、设有2组空调控制 11、根据室温与设定温的比对，自动调节风速 12、采用串口光电隔离技术，避免设备间的互相干扰 灯光控制的设置 一、灯光模式对应组的编程 先关闭灯光控制器电源，按住设置及确认键不放，打开电源，等待约1秒，灯光控制器显示01并闪烁，表示01组，按△或▽键选择所要编程的组。 1、选择需要编程的组按△或▽键选择需要编程的组，按确认键进入该组编程设置； 2、设置该组对各路灯光的控制状态数码管显示J1，对应指示灯指示出该模式下灯光的控制状 态，亮表示控制，闪烁表示不控制，不亮表示强制关。按▽键选择要设置的灯光，J1-JA表示灯光控制器的10路，按设置键进行设置，按确认键进入下一步设置； 3、设置组的开关模式显示H1表示固定模式，显示H0表示开关模式（固定模式：例如，当按 K歌时1、2、3路亮，再次按K歌时还是1、2、3路亮；开关模式：例如，当按K歌时1、 2、3路亮，再次按K歌时1、2、3路灭），按设置键进行选择，按确认键进入下一步设 置； 4、设置组的亮度继承方式显示L1表示固定亮度，显示L0表示继承亮度（固定亮度，例如： 进入K歌模式后，将其亮度由60调到80，第二次进入K歌模式时它的默认亮度还原为60； 继承亮度，例如：进入K歌模式后，将其亮度由60调到80，第二次进入K歌模式时它的默认亮度为80）。按设置键进行选择，按确认键进入下一步设置； 5、设置组的默认亮度数码管显示亮度值，且两个小数点都是亮的，按△或▽键调节到想要的 默认值，按确认键进入下一步设置；
ST45-M系列智能控制器说明书 一、用途:ST45-M系列智能控制器是智能框架式断路器配用的核心控制元件，该控制器可以显示设备或电网的工作电流、工作电压（带电压显示型），并根据负载电流的大小分别实现各种保护，使线路和电源设备免受过载、短路、接地等故障的危害。按约定的保护方式断开控制回路，精度高、可靠性好，还有负载监控、故障报警、故障查询、在线试验、现场编程、密码设定等辅助功能。 二、符合标准本产品符合GB/T 14048.1-2000《低压开关设备和控制设备总则》和GB14048.2-2001《低压开关设备和控制设备低压断路器》，同时符合IEC60947-2《低压开关设备和控制设备第二部分低压断路器》的要求 三、主要功能 ■过电流保护功能 △过载长延时保护功能 △短路反时限保护功能 △短路定时限保护功能 △短路瞬时保护功能 △接地电流保护： 三极产品接地电流保护可关断，四极产品接地电流保护与零序电流保护可选择其一。 △零序电流保护 四极产品具有零序电流保护功能，该功能可以选择关断。 △各种保护的优先级如下： 短路瞬时保护→定时限保护→长延时保护→接地保护→零序保护 ■负载监控功能： 有方式一和方式二两种监控方式：使用方式一时，当负载电流大于监控设定电流时，一对
触点闭合，用户可使用这对触点切除不重要负荷；如电流继续维持在大于监控电流状态，则又 一对触点闭合，用户使用该触点再切除一部分负荷，达到监控电流的目的。使用方式二时，当 负载电流大于监控设定电流时，一对触点闭合，用户使用这对触点切除不重要负荷；如电流继 续维持在大于监控电流状态，则又一对触点闭合，用户使用该触点再切除一部分负荷，此后如 经过一段时间延时后，负载电流降到监控电流以下，则另外一对触点将使已切除的负载重新投 入工作，达到电流监控的目的。 ■欠压保护功能：如选择带电压显示型控制器，用户可以选择是否使用欠压保护功能，当选择 该功能时，可通过控制器本身实现对电路三相端电压的欠压控制。欠压脱扣器的设定电压值和 延时时间可以在设定页内由用户自行设定。这样可以不再使用原框架断路器的电磁式欠压脱扣 器。但是，使用智能控制器进行欠压保护时，控制器1、2端必须配有工作电源（该电源要来自 主回路以外的电源）。 ■通讯功能：H型控制器配有RS485通讯接口，用户可按RS485协议从指定单元中存取数据。 ■辅助功能 △故障记忆：可以在故障查询页内查找上一次故障动作时的故障相，并记录故障动作电流与动 作时间。 △电压表、电流表功能：该控制器可以实时显示运行回路的电流值、电压值。 △MCR功能：该控制器具有上电时的短路保护功能。 △电子密码锁定功能：凡与设定有关的参数均有密码保护。如需要修改参数，必须将密码核对 正确后才能进行修改，以防非专业人员误操作。 △电子铭牌：上电后，该控制器将显示断路器的铭牌数据和参数。 △报警功能：当负载电流大于监控电流或整定电流时报警信号灯亮。 △试验功能：可以在断路器不工作时，试验控制器的机械特性与电气性能。如在现场编程页内 选择试验脱扣，则用试验页内lt（lt＞lr1）电流试验时，控制器脱扣。如选择试验不脱扣，则用试验电流试验时，控制器不脱扣，但控制器将此故障记忆并显示。 △背光功能：仅M、H型有此功能，当控制器工作电源上电时或有任何按键操作时，背光灯亮。 如无键盘操作，时间超过1min，背光灯自动熄灭，通过上电或触动按键可将背光灯点亮，以便 在黑暗或无光照的环境中阅读页面。

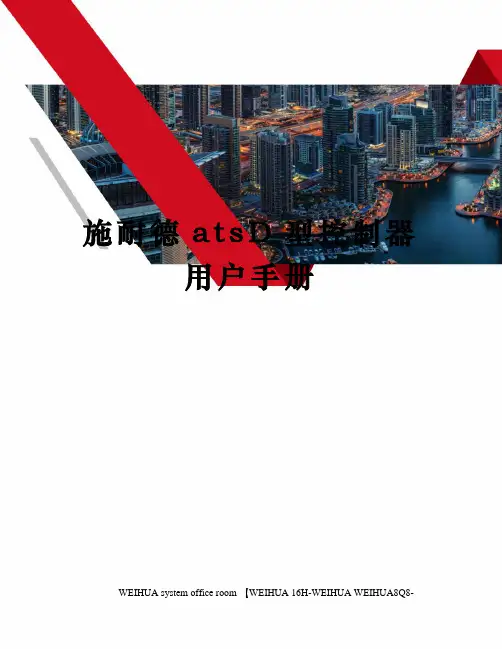

D 型控制器 用户手册 施耐德万高（）电气设备 Schneider Wingoal (Tianjin) Electric Equipment Co., Ltd ● 控制器功能介绍 ● 控制器安装及接线说明 ● 控制器设置操作 ● 附录1 通讯协议
下面的符号将用于本手册的说明，提醒您注意潜在的危险，或者请您注意那些阐述、简化过程和关键操作。 ：安全警示标志，提示您如果违规操作可能造成人身安全危险或本开关的不可恢复性损坏。 : 关键性操作，提示您使用不当时，可能使控制器工作于非正常状态。 ：提供另外的信息或简化的操作方法。 请注意： 电气设备应该让有资格的专业人员进行安装、操作、使用、维护。未按使用手册操作而造成的不良后果，施耐德电气公司将不负任何责任。
控制器功能介绍 本控制器工作电压为AC380V，工作频率为50Hz，主要功能是进行电压采集，根据电压的实时值进行故障判断（三相断相、欠压、过压和失压），并控制转换开关进行相应的转换动作。用户还可根据实际需要选配电流模块实现实时电流、有功功率和有功电能的显示。另外，控制器提供多组无源节点的输入和输出，包括故障输出、负荷卸载、发电机启动、动作无源输出、远程投备（无源输入）、消防联动（无源输入）以及通讯接口，具体接线参见第2.2节。 控制器安装及接线说明 1.1.控制器外形尺寸 图1 D型控制器外形尺寸
1.2. 控制器二次接线 1.2.1. 控制器端子说明 1.2.2. A1-A3备A4-D2,A5-RJ,A6-OUT,A7-D3,A8-D1,A9-NJ,A10-12,主 A2A3A4A5A6A7A8A9A10 A11A12OUT B1B2B3B4B5B6B7B8B9B10B11B12 故障输出 负荷卸载 主转备备转主 发电机启动 C1C2C3C4C5C6C7C8C9C10 空 D3 NB RB 空 远程投备 消防联动 D1D2D3D4D5D6D7D8D9D10D11D12 A B A`B` G 空 IC*IB*IA*动作输出 RS485 IC IB IA ? 动作输出：当机构中电机转动时，常开触点闭合； ? 故障输出：当常用或备用电源故障时，常开触点闭合； ? 负荷卸载：在电网－发电机模式下，常用电源故障，常开触点闭合； ? 发电机启动：在电网－发电机模式下，常用电源正常，常开触点闭合，常用电源故障，常开触点打开； ? RS485：通信用端口，A’ B’为通信预留端口； ? IA~IC ：电流互感器输入端口I*为输入端，I 为输出端；（输入额定电流5A ） ? 远程投备（无源）：短接此两点，机构转到备用位置，开关状态主分备合；(可靠距离10m) ? 消防联动（无源）：短接此两点，机构转到双分位置，开关状态主分备分；(可靠距离 10m,WTS-D800~5000系列不具备该项功能) : 控制器的发电机启动端子在常用电源正常时常闭触点断开，当常用电源故障时常闭触点闭合以接通发电机启动电路；常开触点与之相反，请用户注意。
1 电控单元性能指标 1.1 输入/输出信号:0～10mA/4～20mA（可编程设定）。 1.2 输入阻抗：200Ω。 1.3 输出阻抗：0～500Ω。 1.4 机械开方向可编程设定。 1.5 阀位全开/全关位置可就地动态设定。 1.6 信号断失故障报警输出——无源节点—仅对4～20mA输入信号有效。 1.7 电机运转故障报警输出——无源节点。 1.8 扩展输入接口—电机温度检测、过热保护（可选）。 1.9 扩展输入接口—双向过力矩保护或限位开关（可选）。 1.10 初始通电后执行三种工作状态：就地操作/远程开关控制/远程连续控制。 1.11 执行器控制室强制开关控制。 1.12 远程强制切换/远程开/远程关输入3点。 1.13 面板操作：五位数码管显示/三个操作按键。 1.14 闭环回差：≤± 2.0%。 1.15 控制基本误差：≤±1%。 1.16 灵敏限：±1～±4%七档可选（可编程设定）。
1.17 供电电源：220V·AC。 1.18 最大电机负载：200W·AC。 1.19 供电电流；静态最大电流（控制器）：≤12mA·AC。 动态最大电流（控制器）：≤24mA·AC。 1.20 工作环境：温度：-20～+50℃。 湿度：≤85%。 1.21 储存温度：-45～85℃。
二、控制方式与参数设定 （一）、控制方式的选择 通过按“MODE”键，可以在“就地手动操作”、“远程开关控制”、“远程线性控制”三种方式中选择任意一种作为当前的工作模式。 １、就地手动操作方式 可以通过使用按键来改变阀门的开关位置。 ２、远程开关控制方式 在这种控制方式中，面板上的开关按键将不起作用。 阀门的开关动作命令将由外部信号——“远程开信号”和“远程关信
BA/UA BA/UA controller Compact NS100-630 Masterpact MT Merlin Gerin Installation manual
This equipment should only be mounted by professionals.The manufacturer shall not be held responsible for any failure to comply with the instructions given in this manual RISK OF ELECTROCUTION,BURNS OR EXPLOSION the device should only be installed and serviced by professionals switch off the general power supply to the device prior to any work on or in the device always use an appropriate voltage detection device to confirm the absence of voltage replace all interlocks,doors and covers before energising the device. Failure to take these precautions could expose intervener and people round to serious corporal injuries which could cause death.
信息家电控制器使用说明书 一、功能说明 1、控制波创无线智能开关/智能插座； 2、控制五种红外家电设备； 3、附带时钟、闹铃等功能。 二、产品图示 三、信息家电控制器控制智能开关/智能插座的设置 在与智能开关/插座的对码操作时，通过设备选择键将设备图标选择至“灯”位置，此种情况下遥控器发射无线射频信号。液晶屏显示如图1。 图1 （一）A6宜家系列开关的设置控制： 1、数字键对码： 通过数字键对码，用户可以通过遥控器上的数字键控制灯光。 操作步骤如下： ①按住开关上的某一按键，开关按键上LED灯亮后松开按键。 ②LED灯亮着时间，按一下遥控器上的任一数字键。 ③若该开关按键上的LED灯闪烁2下，表示操作成功。用户可以通过遥控器上的该数字键，控制此按键所连 接的那路灯开、关。 ④若该按键上的LED灯闪烁4下，表示遥控器上的该数字键原本可以控制该路灯，现在此对码被清除。可以 重复以上①②③的操作步骤重新学习对码。 ⑤若该按键上的LED灯缓慢的闪烁1下，表示此按键己对满数字键控制码。用户如果希望将此按键与其它数 字键对码，可以清掉己成功对码的数字键中的一个或多个。
操作简图： 2、情景控制： 通过情景模式设定，用户可以通过遥控器上的某一个情景键，使参与此情景灯光进入对应的状态。 情景对码： ①按住开关上的某一按键，开关按键上LED灯亮后松开按键。 ②LED灯亮着的时候，松开按键，按一下遥控器上的任一情景键。 ③若该开关按键上的LED灯闪烁两下，表示操作成功。用户可以通过遥控器对此按键所连接的那路灯进行情 景设置。 说明：1、一个开关（单位、双位、三位开关），只要对一个按键进行情景键对码，就可以完成整个开关的所有按键情景键对码完成。若想家中每个开关都能用此遥控器进行情景模式设定，此遥控器必须先对每个开 关进行情景键对码。 2、只有在情景键对码操作成功后，才能进行情景模式设定。 情景设置： ①按住信息家电控制器上的学习键直到遥控器的蜂鸣器响一声后松开按键。 ②把将参与进行情景模式设定的所有路灯调节到所需的状态（熄灭/点亮）。 例如，要设定的模式是通过某一个情景键把几路灯同时点亮而其他路灯熄灭，那么先把参与此设置的灯点亮、熄灭一次，然后将需要点亮的灯重新点亮； ③灯光状态调节好后，再按下遥控器上的学习键和用来储存该种灯光模式的情景键，遥控器的蜂鸣器响一声后 同时松手即可。
D型控制器 用户手册 控制器功能介绍 控制器安装及接线说明 控制器设置操作 附录1 通讯协议 施耐德万高（天津）电气设备有限公司Schneider Wingoal (Tianjin) Electric Equipment Co., Ltd
下面的符号将用于本手册的说明，提醒您注意潜在的危险，或者请您注意那些阐述、简化过程和关键操作。 !：安全警示标志，提示您如果违规操作可能造成人身安全危险或本开关的不可恢复性损坏。 : 关键性操作，提示您使用不当时，可能使控制器工作于非正常状态。 ：提供另外的信息或简化的操作方法。 请注意： 电气设备应该让有资格的专业人员进行安装、操作、使用、维护。未按使用手册操作而造成的不良后果，施耐德电气公司将不负任何责任。 控制器功能介绍 本控制器工作电压为AC380V，工作频率为50Hz，主要功能是进行电压采集，根据电压的实时值进行故障判断（三相断相、欠压、过压和失压），并控制转换开关进行相应的转换动作。用户还可根据实际需要选配电流模块实现实时电流、有功功率和有功电能的显示。另外，控制器提供多组无源节点的输入和输出，包括故障输出、负荷卸载、发电机启动、动作无源输出、远程投备（无源输入）、消防联动（无源输入）以及通讯接口，具体接线参见第节。 控制器安装及接线说明 1.1.控制器外形尺寸
图1 D型控制器外形尺寸
1.2. 控制器二次接线 1.2.1. 控制器端子说明 1.2.2. A1-A3备A4-D2,A5-RJ,A6-OUT,A7-D3,A8-D1,A9-NJ,A10-12,主 A2A3A4A5A6A7A8A9A10 A11A12OUT B1B2B3B4B5B6B7B8B9B10B11B12 故障输出 负荷卸载 主转备备转主 发电机启动 C1C2C3C4C5C6C7C8C9C10 空 D3 NB RB 空 远程投备 消防联动 D1D2D3D4D5D6D7D8D9D10D11D12 A B A`B` G 空 IC*IB*IA*动作输出 RS485 IC IB IA 动作输出：当机构中电机转动时，常开触点闭合； 故障输出：当常用或备用电源故障时，常开触点闭合； 负荷卸载：在电网－发电机模式下，常用电源故障，常开触点闭合； 发电机启动：在电网－发电机模式下，常用电源正常，常开触点闭合，常用电源故障，常开触点打开； RS485：通信用端口，A’ B’为通信预留端口； IA~IC ：电流互感器输入端口I*为输入端，I 为输出端；（输入额定电流5A ） 远程投备（无源）：短接此两点，机构转到备用位置，开关状态主分备合；(可靠距离10m) 消防联动（无源）：短接此两点，机构转到双分位置，开关状态主分备分；(可靠距离10m,WTS-D800~5000系列不具备该项功能) : 控制器的发电机启动端子在常用电源正常时常闭触点断开，当常用电源故障时常闭触点闭合以接通发电机启动电路；常开触点与之相反，请用户注意。 : 两台断路器的主回路相序必须一致。 : 非标产品使用，连接等应按照非标产品实际定制情况而定 ! 接地线必须可靠，以确保操作人员使用安全。 端子名称 额定电压 额定电流 动作及故障输出（无源） 250VAC/ 30VDC 5A 发电机启动及卸载端子(无 源)* 250VAC/ 30VDC 3A 此处指无源触点的额定负载电压及额定负载电流值
智能控制器使用说明书 一概述 智能控制器是框架式空气断路器的核心部件，适用于50~60Hz电网，主要用作配电、馈电或发电保护，使线路和电源设备免受过载、短路、接地/漏电、电流不平衡、过压、欠压、电压不平衡、过频、欠频、逆功率等故障的危害；通过负载监控，需量保护，区域连锁等功能实现电网的合理运行。同时也用作电网节点的电流、电压、功率、频率、电能、需量、谐波等电网参量的测量；故障、报警、操作、电流历史最大值、开关触头磨损情况等运行维护参数的记录；当电力网络进行通讯组网时，智能控制器可用为电力自动化网络的远程终端实现遥测，遥信，遥控，遥调等，智能控制器支持多种协议以适用不同的组网要求。 二基本功能 对于M型无任何可选功能（加*的项目）时其功能配置为基本功能，如表1所示： 表1 基本功能配置 2.1.3 通讯功能 通讯功能为可选项，对于M型没有通讯功能，对于H型通讯协议可根据需要选择为Modbus,Profibus-DP,Device net.
2.1.4增选功能选择 增选功能为可选项，M型，H型都可以选择增选功能配置，不同增选功能代号与增选功能内容如表2所示。 2.1.5 区域连锁及信号单元的选择 “区域连锁及信号单元”为可选项，M型、H型都可以选择信号单元的功能配置，当信号单元选择为S2，S3时，控制器具备区域连锁功能。 2.2 技术性能 2.2.1 适用环境 工作温度：－10℃～＋70℃（24h?内平均值不超过+35℃） 储存温度：－25℃～＋85℃ 安装地点最湿月的月平均最大相对湿度不超过90%，同时该月的月平均最低温度不超过+25℃，允许由于温度变化产生在产品表面的凝露。 污染等级：3级。 (在和断路器装配在一起的情况下) 安装类别：Ⅲ。 (在和断路器装配在一起的情况下) 2.2.2工作电源 由辅助电源和电源互感器同时供电，保证负载很小和短路情况下控制都可以可靠工作。控制器的供电方式有下面3种方式： a.电源CT供电 2
施耐德控制器操作 施耐德控制器（CD12,XD26系列） 一、设定画面停留时间操作如下： 3个画面停留时间设定 按A键进入画面： 10 motors Program T1： 00015 S T2： 00015 S T3： 00015 S 此时光标在T1：00015 S处闪动，如果需修改时间，请按O K键进入 此时T1:00015 S数字在跳动，如需调整，按+ 后，再按O K键确认光标闪动，此时已设定好T1时间。 如想调整T2时间按+T2：000 15 S处，其 它操作如T1设定，T3设定也一样。 待画面停留时间调整后按A键返回主模式 二、设定每天早上、晚上的开机时间和关机时间操作如下： 按ESC键进入模式： MACRO 000 FBD 062 TIME PROG WEEKLY 早上开机时间 n:00 07:00 ON D:MTWTFSS W:12345 此时光标在062处闪动，如果需修开机时间，按+键把光标移至07： 00处内动按O K键，此时07在跳动按+再按O K键确认光标在闪动，此时已设定好早上开机时间。 如想调整晚上关机时间操作如下： 在原来的早上开机时间下一直按+键至出现以下模式： MACRO 000 FBD 062 TIME PROG n:01 CHOSE EVENT 此时没有光标闪动按O K键进入模式： MACRO 000 FBO 062 TIME PROG WEEKLY n:01 23:00 OFF 关机时间 D:MTWTFSS W:12345 此时光标在n：01处闪动，操作方法与 开机时间设定操作一样。 待早上，晚上的开机时间和关机时间调整后按ESC键反回主模式注：施耐德控制器在控制面板中可调程序为以上两种，其他均不能调动
智能控制器使用手 册
一概述 智能控制器是框架式空气断路器的核心部件，适用于50~60Hz电网，主要用作配电、馈电或发电保护，使线路和电源设备免受过载、短路、接地/漏电、电流不平衡、过压、欠压、电压不平衡、过频、欠频、逆功率等故障的危害；经过负载监控，需量保护，区域连锁等功能实现电网的合理运行。同时也用作电网节点的电流、电压、功率、频率、电能、需量、谐波等电网参量的测量；故障、报警、操作、电流历史最大值、开关触头磨损情况等运行维护参数的记录；当电力网络进行通讯组网时，智能控制器可用为电力自动化网络的远程终端实现遥测，遥信，遥控，遥调等，智能控制器支持多种协议以适用不同的组网要求。 二基本功能 对于M型无任何可选功能（加*的项目）时其功能配置为基本功能，如表1所示： 表1 基本功能配置 2.1.3 通讯功能 通讯功能为可选项，对于M型没有通讯功能，对于H型通讯协议可根据需要选择为Modbus,Profibus-DP,Device net.
2.1.4增选功能选择 增选功能为可选项，M型，H型都能够选择增选功能配置，不同增选功能代号与增选功能内容如表2所示。 表2 增选功能配置表
2.1.5 区域连锁及信号单元的选择 “区域连锁及信号单元”为可选项，M型、H型都能够选择信号单元的功能配置，当信号单元选择为S2，S3时，控制器具备区域连锁功能。 2.2 技术性能 2.2.1 适用环境 工作温度：－10℃～＋70℃（24h?内平均值不超过+35℃） 储存温度：－25℃～＋85℃ 安装地点最湿月的月平均最大相对湿度不超过90%，同时该月的月平均最低温度不超过+25℃，允许由于温度变化产生在产品表面的凝露。 污染等级：3级。 (在和断路器装配在一起的情况下) 安装类别：Ⅲ。 (在和断路器装配在一起的情况下) 2.2.2工作电源 由辅助电源和电源互感器同时供电，保证负载很小和短路情况下控制都能够可靠工作。控制器的供电方式有下面3种方式： a.电源CT供电 额定电流大于等于400A时，一次电流单相不低于0.4In，三相不低于0.2In时控制器正常工作。额定电流小于400A时，单相不低于0.8倍，三相不低于 0.4倍In时控制器正常工作。 b. 辅助电源供电 额定电压：DC24V （ST450-3仅支持此种方式），允许变动范围： ±5%； AC220V允许变动范围：±15%； AC380V，允许变动范围：±15%；
施耐德ATV71变频器调试指南 第一部分接线 一．电气控制图： 1．主回路 2．控制回路 3．编码器
二．端子位置图： 1．功率端子分布： ATV71-HD95N4 ATV71-HD95N4（输入电抗器） ATV71-HD45N4/ ATV71-HD55N4 ATV71-HU75N4 2．控制端子位置图： 3．编码器卡安装图
三．接线注意事项： 1．各功率端子和控制端子一定要安装紧固； 1．1 动力直流母线端子PO--PA+之间的短接铜片一定要保持紧固； 1．2 控制端子的PWR--+24V之间的短接片一定要保持连接，否则变频器将显示状态PRA并且不能正常输出。 1．3 如用AI1+和AI1-做双极性给定，请去掉AI1-和com之间的短接片。 2．请可靠连接各保护地和屏蔽地。
第二部分用中文图形终端编程 一．中文图形编程操作终端界面 二．菜单结构 1．主菜单 注：所有的参数调整都在1 变频器菜单中进行，其它的主菜单都是辅助功能。这些需要在使用中灵活掌握，慢慢积累经验。 2．变频器菜单
注：变频器菜单中有关调试主要菜单是1.1 到 1.8 。我们暂时也仅仅涉及一些主要的菜单和参数。其它都是辅助菜单，这些需要在使用中灵活掌握，慢慢积累经验。 三．调试的步骤 第一步，设置简捷的起停控制 设置端子与面板切换功能键（命令菜单）： 在命令菜单，找到最后一个参数： F4键分配：设置其功能为T/K，即为端子控制（Terminals）与图形终端控制(Kepad)切换。 这样按F4键可以切换用端子控制起停或图形终端控制起停。端子控制有效时，起停命令来自LI1, LI2的逻辑端子的输入，这时变频器图形终端首行显示的第二个位置显示TERM；图形终端控制激活时，按图形终端上的RUN, STOP，FWD/REV键可以控制变频器的正反转，旋转导航键（浏览鼓轮）改变频率给定这时图形终端首行显示的第二个位置显示HMI。此设置的目的是为了便于手动试运转。 正常运行时，应采用端子控制。(常熟工厂为设置)。 第二步，设置电机的闭环磁通矢量控制方式 1．电机铭牌参数的输入与参数优化(1.4 电机控制菜单) ： 在1.4 电机控制菜单中，我们需要输入以下电机铭牌参数，目的是为了让变频器识别电机的电气指标，以便实现最优控制。电机参数的不当输入会引起输出的不稳定，导致电机的剧烈振动，额外发热及变频器等的损坏。 电机额定功率：电机铭牌上标定的规定接法，额定频率下的额定功率（如11KW, 4KW）； 电机额定电压：电机铭牌上标定的规定接法，额定频率对应的额定电压(如380V)； 电机额定电流：电机铭牌上标定的规定接法下的额定电流（如23.5A, 8.8A）； 电机额定频率：电机铭牌上标定的规定接法，额定电压对应的额定频率（如50Hz）； 电机额定速度：电机铭牌上标定的对应于额定频率下的额定转速（如1450rpm等）； 最大输出频率：应用中可能运行的最高输出频率（如100 Hz, 65Hz）。注意此值决定其它菜单中的频率上限。 上述参数设定后，变频器将能够正确识别和控制电机。为了实现最佳控制，建议执行电机参数自整定。
新型环境控制器 使用说明书
目录 1.简介 (3) 2.安装 (3) 3.操作 (4) 4.读取设定值 (5) 5.修改设定值 (6) 6.设置点 (6) 6.1 温度设置 (6) 01. 时间 (6) 02. 设定温度 (7) 6.2 风机设置 (7) 03. 风机组1 (7) 04. 风机组2 (7) 05.风机组3 (7) 06.风机组4 (7) 07.风机组5 (7) 08.风机组6 (7) 09.低温保护 (7) 10.定时风机组 (8) 6.3侧风窗／幕帘设置 (8) 11. 侧风窗角度1设定 (9) 12. 侧风窗角度2设定 (9) 13. 侧风窗角度3设定 (9) 14. 侧风窗角度4设定 (9) 15. 侧风窗角度5设定 (9) 16. 侧风窗角度6设定 (9) 17. 侧风窗开启延时开风机 (9) 18. 最低温度保护 (9) 6.4冷却系统 (10) 19. 冷却温度 (10) 20. 低温报警 (10) 21. 高温报警 (11) 22. 传感器温差设定 (11) 6.6灯光控制 (12) 23. 灯光控制表 (12) 6.7 数据采集 (12) 24. 温度采集 (12) 25. 自动降温设定 (13) 7.调试 (14) 26.侧风窗和幕帘调试 (14)
1.简介 首先欢迎您使用微电脑智能环境控制器，本仪表采用先进回流焊工艺使得性能更加稳定，采用微电脑进行控制系统更加智能化，更加贴心，采用大屏幕LED触摸屏全中文显示，界面更好操作，容易上手更加易用，室温测量采用进口温度传感器，测温范围大、精度高、稳定可靠。并且有完善的温度保护功能。 本智能控制器是一个独立的畜禽舍环境控制器，它能够控制7组风机(包括一组定时风机通风系统)、1组冷却系统(湿帘水泵)、1组灯光系统、1台风窗电机、1台幕帘电机和1组用于报警输出的继电器。 温度对鸡生产性能影响最大，在育雏期，雏鸡的抵抗力较差，必须进行人工供温。而在育成期、产蛋期或育肥期，适宜的温度能保证鸡发挥正常的生产性能，若温度较高，则鸡的采食量下降，肉鸡增重减慢，蛋鸡蛋重减轻，产蛋率下降；而低温会使维持需要增多，料蛋比和料肉比增高。 采用微电脑智能环境控制器，可以精确的控制鸡舍环境温度。根据鸡的日龄设定最佳饲养温度，通过控制风机，风窗，水泵等控制温度的变化。并且还有曲线降温功能，可以自行设定每天降温度数，从而精确的控制鸡舍温度，提高鸡的生产性能。 在饲养过程中，光照对鸡的生长同样至关重要。光照一方面使鸡看到采食；另一方面能促进鸡的性成熟和产蛋，不同日龄的鸡，所需要光照强度跟时间是不同的，通过本设备中的定时灯光设置可以实现灯光的自动控制。 鸡舍内的空气中有许多有害气体，如氨气、硫化氢、二氧化碳和一氧化碳。同时浮尘中还有许多微生物。适当的通风可改善鸡舍内的空气环境同时可降低室内的温度和多余的水汽，减少疾病的发生利于鸡群健康，同时还使室内各部位温度均匀。设备中通过控制定时风机跟风窗，可以实现鸡舍内良好的空气环境。 智能环境控制器真正实现了鸡舍环境的自动控制，通过控制风机、风窗、幕帘、水泵等设备使鸡群每一分钟都处于最适合的养殖环境中。从而大大地提高了饲料转化率，节约了饲养成本，进而提高了饲养的利润。 2.安装 1.温控仪背面已打好四个角φ6安装孔，用φ6的自攻螺钉将温控仪安装 在离电控箱1米远的干燥墙上； 2.温控仪连接了 2个温度传感器。根据连接电缆长度把温度传感器放在合适的位置；
