TeSys® F 电动机起动设备产品目录2017关于施耐德电气施耐德电气是全球能效管理和自动化领域的专家，致力于为客户提供安全、可靠、高效、经济以及环保的能源和过程管理。
集团2016财年销售额为247亿欧元，在全球100多个国家拥有16万名员工。
从最简单的开关产品到复杂的运营系统，我们的技术、软件和服务帮助客户管理和优化运营，通过互联互通的科技助力产业优化，改善城市生态，丰富人们的生活。
在施耐德电气，我们称之为：Life Is On施耐德电气中国•中国已经成为集团在全球第二大市场•在中国拥有26000名员工•3个主要研发中心和1个施耐德电气研修学院•26家工厂、8个物流中心、5个分公司和40个办事处遍布全国1/1F 型接触器与可逆接触器● 选型指南 ...........................................................................................................1/2● 特性 ..................................................................................................................1/4● 接触器选型指南○ 用于至450 kW/1000V 的电动机控制，AC-3类别 .............................................1/12○ 用于200A 至2600A 的电路控制，AC-1类别 .....................................................1/13● 根据电气寿命选型○ AC-3使用类别 .................................................................................................1/14○ AC-1使用类别 .................................................................................................1/15○ AC-2或AC-4使用类别 .....................................................................................1/16○ DC-1至DC-5使用类别 .....................................................................................1/18● 用于电动机控制的可逆接触器，AC-3类别○ 至147kW/1000V .............................................................................................1/20● 用于电源转换的接触器组，AC-1类别○ 200A 至350 A ..................................................................................................1/21● 可逆接触器和电源转换接触器组的装配元件 ...................................................1/22● 辅助模块与附件 ..............................................................................................1/27● F 型接触器线圈○ 交流50/60Hz 线圈............................................................................................1/34○ 交流40-400Hz 线圈 .........................................................................................1/35○ 交流40-400Hz 线圈，特殊应用 ........................................................................1/38○ 直流线圈 .........................................................................................................1/40○ 直流线圈，特殊应用 .......................................................................................1/42○ 宽幅电压直流线圈，特殊应用 .........................................................................1/43● 尺寸、安装与线路图 .......................................................................................1/44● 大功率电源转换接触器组，交流或直流○ 概述 ................................................................................................................1/54○ 型号 ................................................................................................................1/55○ 尺寸、线路图 ..................................................................................................1/56● 星－三角起动器，用户自行组装○ 型号 ................................................................................................................1/59○ 尺寸、安装、线路图 .......................................................................................1/62F 型电子式热过载继电器● 概述、说明 .......................................................................................................2/2● 特性 ..................................................................................................................2/3● 型号 ..................................................................................................................2/6● 辅助模块与附件 ................................................................................................2/8● 尺寸、线路图、设置说明 ................................................................................2/10TeSys F目录选型指南TeSys 接触器LC1 F AC3 (115至1800A)LC1 F AC1 (200至2750A)115 A150 A265 A330 A1/21/3特性TeSys 接触器LC1 F AC3 (115至1000A)LC1 F AC1 (200至2600A)控制电路：交流或直流供电(2) 在最恶劣的情况下，不改变触点状态(线圈电压 Uc)。
D型控制器用户手册施耐德万高（天津）电气设备有限公司SchneiderWingoal(Tianjin)ElectricEquipmentCo.,Ltd 尊敬的客户：谢谢您使用本公司生产自动转换开关电器（以下简称开关）,为了您的安全和正确使用本产品，敬请您在安装、电路连接、运行、维护检查前，熟读本手册。
本手册仅适用于带D型控制器的开关下面的符号将用于本手册的说明，提醒您注意潜在的危险，或者请您注意那些阐述、简化过程和关键操作。
身安全危险或本开关的不可恢复性损坏。
:关键性操作，提示您使用不当时，可能使控制器工作于非正常状态。
：提供另外的信息或简化的操作方法。
请注意：电气设备应该让有资格的专业人员进行安装、操作、使用、维护。
未按使用手册操作而造成的不良后果，施耐德电气公司将不负任何责任。
控制器功能介绍本控制器工作电压为AC380V，工作频率为50Hz，主要功能是进行电压采集，根据电压的实时值进行故障判断（三相断相、欠压、过压和失压），并控制转换开关进行相应的转换动作。
用户还可根据实际需要选配电流模块实现实时电流、有功功率和有功电能的显示。
另外，控制器提供多组无源节点的输入和输出，包括故障输出、负荷卸载、发电机启动、动作无源输出、远程投备（无源输入）、消防联动（无源输入）以及通讯接口，具体接线参见第节。
控制器安装及接线说明1.1.控制器外形尺寸图1D型控制器外形尺1.2.控制器二次接线1.2.1.控制器端子说明1.2.2.A1-A3备A4-D2,A5-RJ,A6-OUT,A7-D3,A8-D1,A9-NJ,A10-12,主☐动作输出：当机构中电机转动时，常开触点闭合；☐故障输出：当常用或备用电源故障时，常开触点闭合；☐负荷卸载：在电网－发电机模式下，常用电源故障，常开触点闭合；☐发电机启动：在电网－发电机模式下，常用电源正常，常开触点闭合，常用电源故障，常开触点打开；☐RS485：通信用端口，A’B’为通信预留端口；☐IA~IC：电流互感器输入端口I*为输入端，I为输出端；（输入额定电流5A）☐远程投备（无源）：短接此两点，机构转到备用位置，开关状态主分备合；(可靠距离10m)☐消防联动（无源）：短接此两点，机构转到双分位置，开关状态主分备分；(可靠距离10m,WTS-D800~5000系列不具备该项功能):控制器的发电机启动端子在常用电源正常时常闭触点断开，当常用电源故障时常闭触点闭合以接通发电机启动电路；常开触点与之相反，请用户注意。
HVX 系列中压真空断路器中压户内开关设备产品目录施耐德电气善用其效 尽享其能施耐德电气在中国1987年，施耐德电气在天津成立第一家合资工厂梅兰日兰，将断路器技术带到中国，取代传统保险丝，使得中国用户用电安全性大为增强，并为断路器标准的建立作出了卓越的贡献。
90年代初，施耐德电气旗下品牌奇胜率先将开关面板带入中国，结束了中国使用灯绳开关的时代。
施耐德电气的高额投资有力地支持了中国的经济建设，并为中国客户提供了先进的产品支持和完善的技术服务，中低压电器、变频器、接触器等工业产品大量运用在中国国内的经济建设中，促进了中国工业化的进程。
目前，施耐德电气在中国共建立了77个办事处，26家工厂，6个物流中心，1个研修学院，3个研发中心，1个实验室，700多家分销商和遍布全国的销售网络。
施耐德电气中国目前员工数近22,000人。
通过与合作伙伴以及大量经销商的合作，施耐德电气为中国创造了成千上万个就业机会。
施耐德电气 能效管理平台全球能效管理专家施耐德电气为世界100多个国家提供整体解决方案，其中在能源与基础设施、工业过程控制、楼宇自动化和数据中心与网络等市场处于世界领先地位，在住宅应用领域也拥有强大的市场能力。
致力于为客户提供安全、可靠、高效的能源，施耐德电气2010年的销售额为196亿欧元， 拥有超过110,000名员工。
施耐德电气助您——善用其效，尽享其能！凭借其对五大市场的的深刻了解、对集团客户的悉心关爱，以及在能效管理领域的丰富经验，施耐德电气从一个优秀的产品和设备供应商逐步成长为整体解决方案提供商。
今年，施耐德电气首次集成其在建筑楼宇、IT 、安防、电力及工业过程和设备等五大领域的专业技术和经验，将其高质量的产品和解决方案融合在一个统一的架构下，通过标准的界面为各行业客户提供一个开放、透明、节能、高效的能效管理平台，为企业客户节省高达30％的投资成本和运营成本。
HVX 中压真空断路器系列目录HVX 真空断路器 (2)基本特征 (2)标准 (2)环境和运行条件 (2)设计 (3)机构 (3)极柱 (4)型号组成及面板操作 (5)手车式结构示意图 (5)试验及电寿命 (6)试验 (6)真空灭弧室允许操作次数与开断电流的关系 (6)应用 (6)二次装置 (7)二次装置电压等级 (9)选型表 (10)HVX 12kV 真空断路器 (10)HVX 24kV 真空断路器 (12)HVX 40.5kV 真空断路器 (14)二次电路图 (16)HVX 12kV/24kV 真空断路器手车式带防跳继电器 (16)HVX 12kV/24kV 真空断路器手车式无防跳继电器 (17)HVX 12kV/24kV 真空断路器固定式带防跳继电器 (18)HVX 12kV/24kV 真空断路器固定式无防跳继电器 (19)HVX 12kV/24kV 真空断路器电动手车式带防跳继电器 (20)HVX 12kV/24kV 真空断路器电动手车式无防跳继电器 (21)HVX 40.5kV 真空断路器手车式带防跳继电器 (22)HVX 40.5kV 真空断路器手车式无防跳继电器 (23)HVX 40.5kV 真空断路器固定式带防跳继电器 (24)HVX 40.5kV 真空断路器固定式无防跳继电器 (25)外型尺寸图 (26)HVX 12kV 真空断路器固定式 (26)HVX 12kV 真空断路器手车式 (27)HVX 12kV 真空断路器固定式 (28)HVX 12kV 真空断路器手车式 (29)HVX 24kV 真空断路器手车式 (30)HVX 40.5kV 真空断路器固定式 (32)HVX 40.5kV 真空断路器中置手车式 (33)HVX 40.5kV 真空断路器落地手车式 (1200mm柜宽) (34)HVX 40.5kV 真空断路器落地手车式 (1400mm柜宽) (35)订货表 (36)HVX 12kV/24kV 真空断路器订货表 (36)HVX 40.5kV 真空断路器订货表 (37)HVX 中压真空断路器系列HVX 系列真空断路器是施耐德电气在中压领域百年的技术结晶，适用于主流的空气绝缘开关设备，广泛地应用于石油化工、配电系统、交通运输、工矿企业等领域。
D型控制器用户手册施耐德万高（天津）电气设备有限公司SchneiderWingoal(Tianjin)ElectricEquipmentCo.,Ltd 尊敬的客户：谢谢您使用本公司生产自动转换开关电器（以下简称开关）,为了您的安全和正确使用本产品，敬请您在安装、电路连接、运行、维护检查前，熟读本手册。
本手册仅适用于带D型控制器的开关下面的符号将用于本手册的说明，提醒您注意潜在的危险，或者请您注意那些阐述、简化过程和关键操作。
身安全危险或本开关的不可恢复性损坏。
:关键性操作，提示您使用不当时，可能使控制器工作于非正常状态。
：提供另外的信息或简化的操作方法。
请注意：电气设备应该让有资格的专业人员进行安装、操作、使用、维护。
未按使用手册操作而造成的不良后果，施耐德电气公司将不负任何责任。
控制器功能介绍本控制器工作电压为AC380V，工作频率为50Hz，主要功能是进行电压采集，根据电压的实时值进行故障判断（三相断相、欠压、过压和失压），并控制转换开关进行相应的转换动作。
用户还可根据实际需要选配电流模块实现实时电流、有功功率和有功电能的显示。
另外，控制器提供多组无源节点的输入和输出，包括故障输出、负荷卸载、发电机启动、动作无源输出、远程投备（无源输入）、消防联动（无源输入）以及通讯接口，具体接线参见第节。
控制器安装及接线说明1.1.控制器外形尺寸图1D型控制器外形尺1.2.控制器二次接线1.2.1.控制器端子说明1.2.2.A1-A3备A4-D2,A5-RJ,A6-OUT,A7-D3,A8-D1,A9-NJ,A10-12,主☐动作输出：当机构中电机转动时，常开触点闭合；☐故障输出：当常用或备用电源故障时，常开触点闭合；☐负荷卸载：在电网－发电机模式下，常用电源故障，常开触点闭合；☐发电机启动：在电网－发电机模式下，常用电源正常，常开触点闭合，常用电源故障，常开触点打开；☐RS485：通信用端口，A’B’为通信预留端口；☐IA~IC：电流互感器输入端口I*为输入端，I为输出端；（输入额定电流5A）☐远程投备（无源）：短接此两点，机构转到备用位置，开关状态主分备合；(可靠距离10m)☐消防联动（无源）：短接此两点，机构转到双分位置，开关状态主分备分；(可靠距离10m,WTS-D800~5000系列不具备该项功能):控制器的发电机启动端子在常用电源正常时常闭触点断开，当常用电源故障时常闭触点闭合以接通发电机启动电路；常开触点与之相反，请用户注意。
WTS产品工作原理、产品结构及特点一、工作原理施耐德万高WTS系列产品属于PC级双电源自动转换开关（ATSE）。
ATSE主要应用于紧急供电系统，将负载电路从一个电源自动转换到另一个（备用）电源，以确保重要负荷连续、可靠运行。
PC级双电源是属于能够接通、承载但不用于分断短路电流的ATSE，具有很强的短路接通能力。
通常由开关本体＋控制器组成。
控制器负责检测被监测电源（两路）工作状况，如被监测电源发生故障（如断相、失压、欠压、过载等）控制器发出动作指令，由开关本体带着负载从一路电源切换至另一路电源，以保证负荷继续运行。
二、产品结构WTS开关本体主要由五部分组成：产品底座：用于现场安装触头机构：用于分断或接通常用/备用电源电动机构：用于提供触头动作的动力及电气连锁齿轮传动机构：独有的专利齿轮传动能够提供可靠的机械连锁手动操作手柄：必要时进行人为手动切换（如检修上级电路）五大部件为模块化结构，安装简单、通用性强、安全可靠三、产品特点全新的WTS自动转换开关具备一体化、零飞弧的优点并可扩展通讯功能，而且拥有优化的壳架尺寸。
全新的WTS自动转换开关采用最新技术提高了性能和安全性。
免维护、易于安装、用户界面友好、操作方便直观以及环保等设计使之成为时代性产品。
更高的安全性：两路电源独立灭弧；真正零飞弧产品；免维护现场操作更安全；无安全净距，体积小节省安装空间！完美的控制和通讯功能：新一代数字化控制器；Modbus通讯监控可以实现远程监控及管理更高的可靠性：专利传动机构、机械电气交叉互锁；离合操控的一体式手柄；锁定分断位置连锁稳定；手柄不会丢失；双分位挂锁确保可靠的隔离，便于检修易于安装：开关本体左右两侧进线，控制器端子排插接符合传统安装习惯；端子排插接更方便（省去复杂接线）。

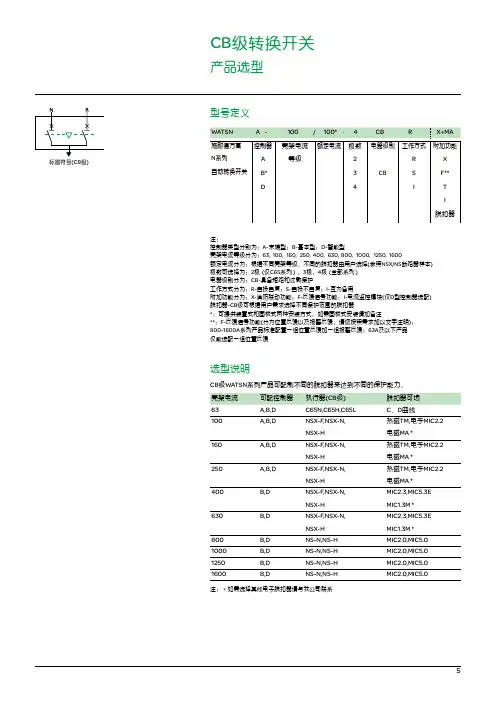

施耐德万高技术支持技术支持Q&A技术支持1.1 综述1. 双电源自动转换系统中CB级和PC级分别是什么意思？施耐德是哪一类的产品?在双电源转换系统中，PC级是指能够接通、承载、但不用于分断短路电流的双电源转换系统（无过电流保护）；CB级是指配备过电流脱扣器双电源转换系统，它的主触头能够接通并用于分断短路电流(即具备短路过载保护功能)。
施耐德电源转换开关产品中既有CB级（WATSN、ATNSX、ATMT、WSATS）的产品，也有PC级（WOTPC、WBTPC、WTS、WATSG、WATSN、WSATS）产品。
2. 自动转换开关电器常用使用类别怎样选用?使用类别：ATSE(自动转换开关电器)常选用AC-33A、AC-33B、AC-33 iA、AC-33iB作为其使用类别。
AC-33 iA、AC-33iB含义是：系统总负荷包含笼型电动机及阻性负载。
AC-33A、AC-33B含义是：电动机负载或包含电动机、电阻负载和30%以下白炽灯负载的混合负载。
其中A表示频繁操作，B表示不频繁操作。
3. 建筑消防电气设计上有没有对电源切换的要求, 如果有应设置在什么位置？火灾自动报警、消防通信等消防用电设备均设有应急电源。
当使用的电源故障停电时，被停止供电的重要负荷采用电源自动切换装置(ATS)切换至另一电源。
《高层民用建筑设计防火规范》第9.1.2条规定：“高层建筑的消防控制室、消防水泵、消防电梯、防烟排烟风机等的供电，应在最末一级配电箱处设置自动切换装置。
4. 首端与末端设置转换开关的不同点？ATS设在首端 (如在变电所低压的第一级配电处)和设在末端相比，末端设ATS时，除了电源故障停电能自动切换外，当配电设备故障或低压线路上发生故障而停电时，末端ATS也能动作，增加了负荷的供电可靠性；首端设ATS时，如果配电设备或低压线路发生故障而停电，该ATS不动作，这样就无法保证负荷的继续供电，所以末端ATS比首端ATS更为可靠。
