施耐德ATS48软起动器快速调试手册V20150910

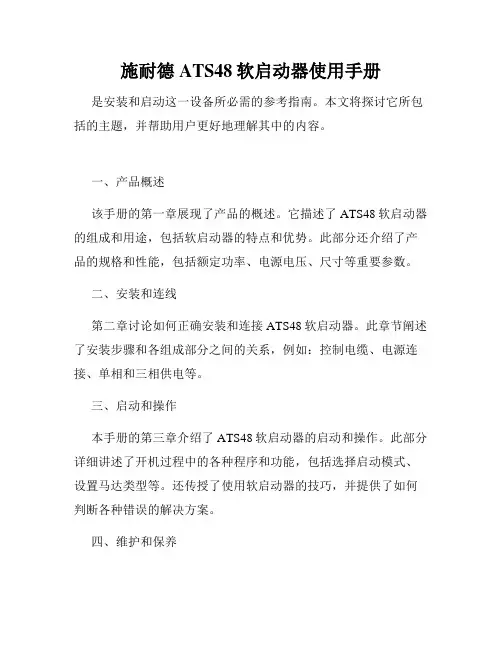

施耐德ATS48软启动器使用手册是安装和启动这一设备所必需的参考指南。

本文将探讨它所包括的主题，并帮助用户更好地理解其中的内容。

一、产品概述
该手册的第一章展现了产品的概述。

它描述了ATS48软启动器的组成和用途，包括软启动器的特点和优势。

此部分还介绍了产品的规格和性能，包括额定功率、电源电压、尺寸等重要参数。

二、安装和连线
第二章讨论如何正确安装和连接ATS48软启动器。

此章节阐述了安装步骤和各组成部分之间的关系，例如：控制电缆、电源连接、单相和三相供电等。

三、启动和操作
本手册的第三章介绍了ATS48软启动器的启动和操作。

此部分详细讲述了开机过程中的各种程序和功能，包括选择启动模式、设置马达类型等。

还传授了使用软启动器的技巧，并提供了如何判断各种错误的解决方案。

四、维护和保养
第四章提供了手册中最重要的部分，它讨论了如何维护和保养ATS48软启动器，确保它的长期正常运行。

此部分解释了如何正确地进行清洁和保养，包括用什么工具进行维修和替换部件等等。

总之，本文介绍了。

这份手册为用户提供了全面且易懂的指南，涵盖了产品说明、安装和连线、启动和操作以及维护和保养。

这份手册将帮助用户快速了解如何使用ATS48软启动器，确保在使用的过程中得到最佳的性能和效果。

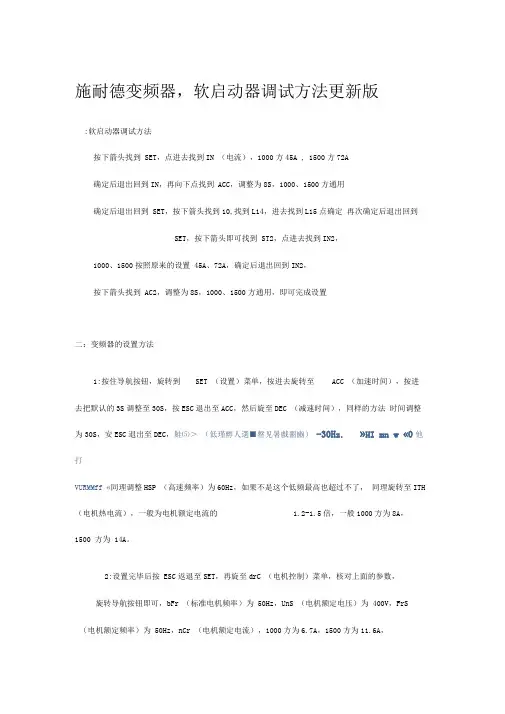

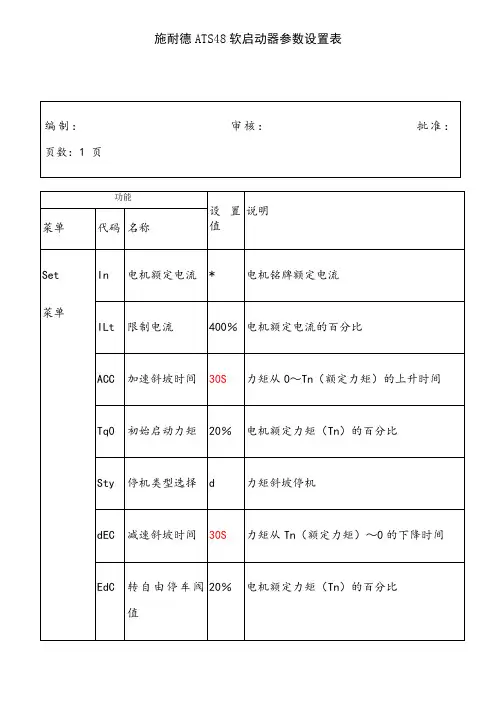

施耐德变频器，软启动器调试方法更新版:软启动器调试方法按下箭头找到 SET，点进去找到IN （电流），1000方45A , 1500方72A确定后退出回到IN，再向下点找到 ACC，调整为8S，1000、1500方通用确定后退出回到 SET，按下箭头找到10,找到L14，进去找到L15点确定再次确定后退出回到SET，按下箭头即可找到 ST2，点进去找到IN2，1000、1500按照原来的设置 45A、72A，确定后退出回到IN2，按下箭头找到 AC2，调整为8S，1000、1500方通用，即可完成设置二：变频器的设置方法1:按住导航按钮，旋转到SET （设置）菜单，按进去旋转至ACC （加速时间），按进去把默认的3S调整至30S，按ESC退出至ACC，然后旋至DEC （减速时间），同样的方法时间调整为30S，安ESC退出至DEC，鮭⑸＞（低瑾孵人選■罄见暑戲噩豳）-30Hz. »HI mn w «0他打VURMMff «同理调整HSP （高速频率）为60Hz，如果不是这个低频最高也超过不了，同理旋转至ITH （电机热电流），一般为电机额定电流的 1.2-1.5倍，一般1000方为8A，1500 方为 14A。

2:设置完毕后按 ESC返退至SET，再旋至drC （电机控制）菜单，核对上面的参数，旋转导航按钮即可，bFr （标准电机频率）为 50Hz，UnS （电机额定电压）为 400V，FrS（电机额定频率）为 50Hz，nCr （电机额定电流），1000方为6.7A，1500方为11.6A，4:r A modbus 上牺顾inSP （电机额定速度），一般为1250-1450rpm 不等，COS （电机功率因素） 为0.87-0.93 具体看铭牌。

3:设置完毕后按 ESC 返退至drC,再旋至IO （输入/输出配置）菜单，旋转导航按钮至AO1t （电压电流源类型），旋至4A （电流4-20mA 信号），在退出旋至dO （模拟/逻辑 输出），调整为OFr 。

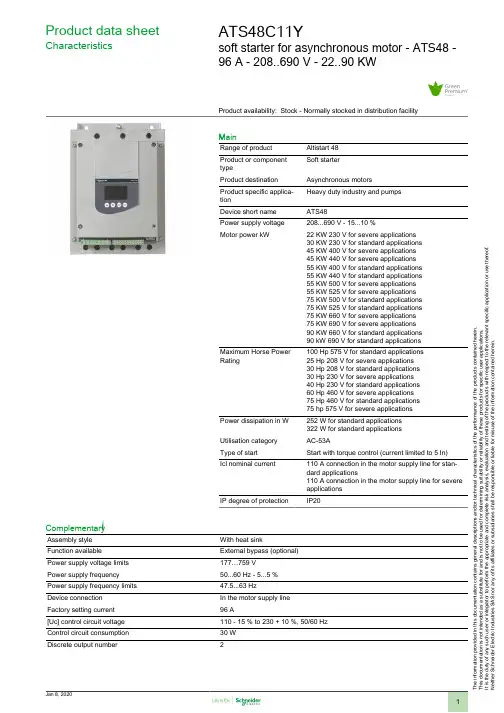

T h e i n f o r m a t i o n p r o v i d e d i n t h i s d o c u m e n t a t i o n c o n t a i n s g e n e r a l d e s c r i p t i o n s a n d /o r t e c h n i c a l c h a r a c t e r i s t i c s o f t h e p e r f o r m a n c e o f t h e p r o d u c t s c o n t a i n e d h e r e i n .T h i s d o c u m e n t a t i o n i s n o t i n t e n d e d a s a s u b s t i t u t e f o r a n d i s n o t t o b e u s e d f o r d e t e r m i n i n g s u i t a b i l i t y o r r e l i a b i l i t y o f t h e s e p r o d u c t s f o r s p e c i f i c u s e r a p p l i c a t i o n s .I t i s t h e d u t y o f a n y s u c h u s e r o r i n t e g r a t o r t o p e r f o r m t h e a p p r o p r i a t e a n d c o m p l e t e r i s k a n a l y s i s , e v a l u a t i o n a n d t e s t i n g o f t h e p r o d u c t s w i t h r e s p e c t t o t h e r e l e v a n t s p e c i f i c a p p l i c a t i o n o r u s e t h e r e o f .N e i t h e r S c h n e i d e r E l e c t r i c I n d u s t r i e s S A S n o r a n y o f i t s a f f i l i a t e s o r s u b s i d i a r i e s s h a l l b e r e s p o n s i b l e o r l i a b l e f o r m i s u s e o f t h e i n f o r m a t i o n c o n t a i n e d h e r e i n .Product data sheetCharacteristicsATS48C11Ysoft starter for asynchronous motor - ATS48 -96 A - 208..690 V - 22..90 KWProduct availability: Stock - Normally stocked in distribution facilityMainRange of product Altistart 48Product or component typeSoft starterProduct destination Asynchronous motorsProduct specific applica-tionHeavy duty industry and pumps Device short name ATS48Power supply voltage 208...690 V - 15...10 %Motor power kW22 KW 230 V for severe applications 30 KW 230 V for standard applications 45 KW 400 V for severe applications 45 KW 440 V for severe applications 55 KW 400 V for standard applications 55 KW 440 V for standard applications 55 KW 500 V for severe applications 55 KW 525 V for severe applications 75 KW 500 V for standard applications 75 KW 525 V for standard applications 75 KW 660 V for severe applications 75 KW 690 V for severe applications 90 KW 660 V for standard applications 90 kW 690 V for standard applications Maximum Horse Power Rating100 Hp 575 V for standard applications 25 Hp 208 V for severe applications 30 Hp 208 V for standard applications 30 Hp 230 V for severe applications 40 Hp 230 V for standard applications 60 Hp 460 V for severe applications 75 Hp 460 V for standard applications 75 hp 575 V for severe applications Power dissipation in W 252 W for standard applications 322 W for standard applications Utilisation category AC-53AType of start Start with torque control (current limited to 5 In)Icl nominal current110 A connection in the motor supply line for stan-dard applications110 A connection in the motor supply line for severe applications IP degree of protectionIP20ComplementaryAssembly style With heat sinkFunction available External bypass (optional)Power supply voltage limits 177…759 V Power supply frequency 50...60 Hz - 5...5 %Power supply frequency limits 47.5...63 HzDevice connection In the motor supply line Factory setting current 96 A[Uc] control circuit voltage 110 - 15 % to 230 + 10 %, 50/60 Hz Control circuit consumption 30 W Discrete output number2Discrete output type LO1) logic output 0 V common configurableLO2) logic output 0 V common configurableR1) relay outputs fault relay NO(R2) relay outputs end of starting relay NOR3) relay outputs motor powered NOOutput absolute accuracy precision+/- 5 %Minimum switching current10 mA 6 V DC relay outputsMaximum switching current Logic output 0.2 A 30 V DCRelay outputs 1.8 A 230 V AC inductive, cos phi = 0.5 20 msRelay outputs 1.8 A 30 V DC inductive, cos phi = 0.5 20 msDiscrete input number5Discrete input type PTC, 750 Ohm 77 °F (25 °C)Stop, Run, LI3, LI4) logic, <= 8 mA 4300 OhmDiscrete input voltage24 V <= 30 VDiscrete input logic Positive logic Stop, Run, LI3, LI4 < 5 V <= 2 mA > 11 V, >= 5 mA Starting current0.4...1.3 Icl adjustableAnalogue output type Current output AO 0-20 mA or 4-20 mA 500 OhmCommunication port protocol ModbusConnector type 1 RJ45Communication data link SerialPhysical interface RS485 multidropTransmission rate4800, 9600 or 19200 bpsMax nodes number31Protection type Phase failure lineThermal protection motorThermal protection starterMarking CEType of cooling Forced convectionOperating position Vertical +/- 10 degreeHeight11.42 in (290 mm)Width7.48 in (190 mm)Depth9.25 in (235 mm)Net weight18.30 lb(US) (8.3 kg)Motor power range AC-315…25 KW 200…240 V 3 phase30…50 KW 200…240 V 3 phase55…100 KW 380…440 V 3 phase55…100 kW 480…500 V 3 phaseMotor starter type Soft starterEnvironmentElectromagnetic compatibility Conducted and radiated emissions level A IEC 60947-4-2Conducted and radiated emissions level B IEC 60947-4-2Damped oscillating waves level 3 IEC 61000-4-12Electrostatic discharge level 3 IEC 61000-4-2Immunity to electrical transients level 4 IEC 61000-4-4Immunity to radiated radio-electrical interference level 3 IEC 61000-4-3Voltage/current impulse level 3 IEC 61000-4-5Standards EN/IEC 60947-4-2Product certifications GOSTTCFCCCSEPRONOM 117C-TickCSAULDNVVibration resistance 1 gn 13…200 Hz)EN/IEC 60068-2-61.5 mm 2…13 Hz)EN/IEC 60068-2-6Shock resistance15 gn 11 ms EN/IEC 60068-2-27Noise level58 dBPollution degree Level 3 IEC 60664-1Relative humidity0…95 % without condensation or dripping water EN/IEC 60068-2-3Ambient air temperature for operation104…140 °F (40…60 °C) with current derating of 2 % per °C)14…104 °F (-10…40 °C) without)Ambient air temperature for storage-13…158 °F (-25…70 °C)Operating altitude<= 3280.84 ft (1000 m) without> 3280.84...6561.68 ft (> 1000...2000 m) with current derating of 2.2 % per addi-tional 100 mOrdering and shipping detailsCategory22579 - OPEN ATS48 ALTISTARTDiscount Schedule CP1GGTIN00785901982340Package weight(Lbs)9.76 kg (21.52 lb(US))Returnability YesCountry of origin IDOffer SustainabilitySustainable offer status Green Premium productREACh Regulation REACh DeclarationEU RoHS Directive Pro-active compliance (Product out of EU RoHS legal scope)EU RoHS Decla-rationMercury free YesRoHS exemption information YesChina RoHS Regulation China RoHS DeclarationEnvironmental Disclosure Product Environmental ProfileCircularity Profile End Of Life InformationWEEE The product must be disposed on European Union markets following specificwaste collection and never end up in rubbish bins.Contractual warrantyWarranty18 monthsDimensions DrawingsDimensions(1) Right View (2) Front ViewMounting and Clearance Clearance。

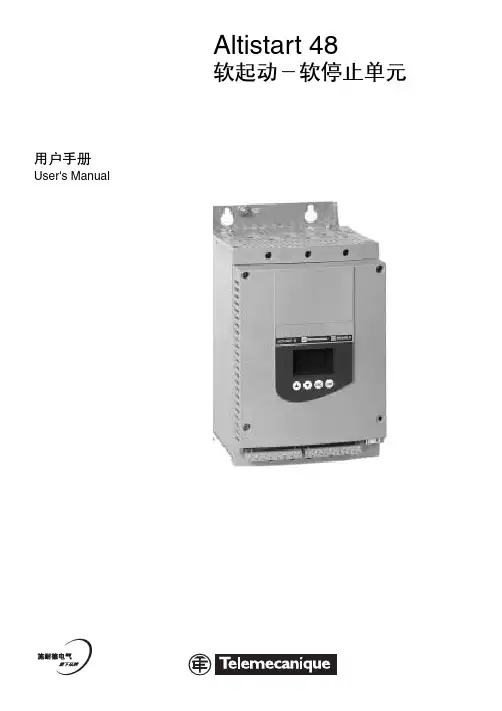

Altistart 48软起动－软停止单元用户手册User's Manual中文23中文目录起动器设置步骤4出厂配置6初步建议7技术规格8操作建议9起动器-电机组合12尺寸18安装建议20壁挂式或落地式安装的壳体21电源端子22控制端子27连线/RUN-STOP 命令28应用接线图29热保护39显示组件及编程43远程操作盘选件46设定菜单 (Set)47保护菜单 (PrO)52高级设定菜单 (drC)56I/O 菜单 (IO)60第二电机参数菜单 (St2)64通讯菜单 (COP)68参数显示菜单 (SUP)70兼容性表73维护74故障、原因、处理方法75配置/设定值表80中文起动器设置步骤1、Altistart 48 的交货•检查印在标签上的起动器型号与定单相对应的提货单上标注的型号是否一致。

•打开Altistart 48的包装，确认在运输过程中没有发生损坏。

2、根据20页和21页上的指导安装 Altistart 483、按如下步骤连接 Altistart 48:•控制线路电源 (CL1 - CL2)，确保电源断开•主电源 (1/L1 - 3/L2 - 5/L3)，确保电源断开•电机 (2/T1 - 4/T2 - 6/T3)，确保电机电压与电源电压匹配注意: 如果使用旁路接触器，应将其连接到电源端的 L1, L2, L3 和 Altistart 48 上的端子 A2, B2, C2 上。

见30 页图。

如果在电机三角形绕组中使用 ATS48•••Q，应遵循 10、11 页的说明以及 31 页的图示。

ATS48 电力部件框图进线电源2/T1 4/T2 6/T3电机A2 B2 C2起动器旁路45中文起动器设置步骤控制端子的出厂配置:连接RUN (运行) 和STOP (停止) 命令，如有必要还应连接其他输入/输出端子。

Stop 为 1 (通) 且RUN 为 1 (通): 起动命令。

Stop 为 0 (断) 且RUN 为 1 或0: 停机命令。

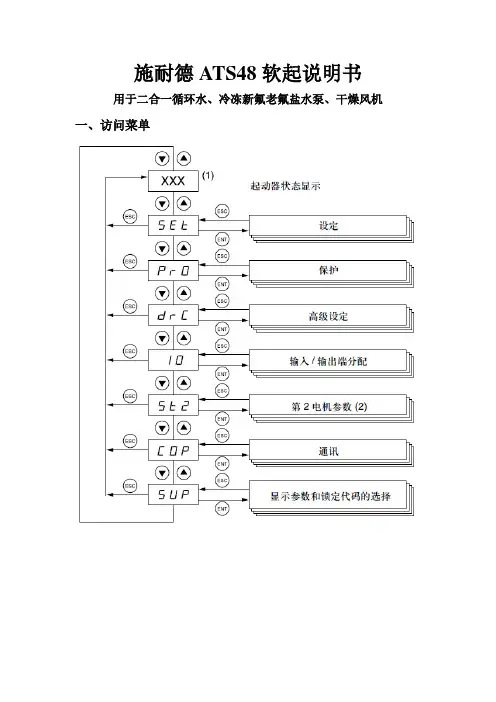

施耐德ATS48软起说明书用于二合一循环水、冷冻新氟老氟盐水泵、干燥风机一、访问菜单二、按键及显示屏的功能存储，保存显示的选项:（ENT）存储某一值时显示屏将会闪烁。

三、启动器显示状态当电流限制用于起动器时，显示的值“XXX”将闪烁。

即使起动器上出现故障时仍然可以对参数进行修改。

四、设定菜单五、设定菜单这些设定参数只能在电机停机后进行修改。

六、保护菜单这些设定参数只能在电机停机后进行修改。

七、高级设定菜单高级设定参数(Advanced setting parameters) 只能在电机停机时进行修改。

八、电机参数菜单九、故障代码起动器不起动，无故障显示•无显示：检查控制电源 CL1/CL2 上是否有电源•检查显示的代码是否与起动器正常状态对应•检查是否有 RUN/STOP 命令不能被复位的故障当此类故障出现时，起动器锁定，电机转为自由停车模式。

故障迹象：•起动结束继电器 R2 断开•继电器 R1 断开 ( 在起动器锁定之后) •显示屏上故障代码闪烁•存储最近的 5 次故障。

重起动条件：•故障原因消失•控制电源断开及重新连接可以被复位并能使起动器自动重新起动的故障 (1)当此类故障出现时，起动器锁定，电机转为自由停车模式。

伴随自动重起动的故障迹象：•起动结束继电器 R2 断开•仅当作为隔离继电器时继电器 R1 断开。

如果配置为故障继电器则 R1 保持闭合。

•只要故障存在，显示屏上就一直有故障代码闪烁。

•存储最近的 5 次故障。

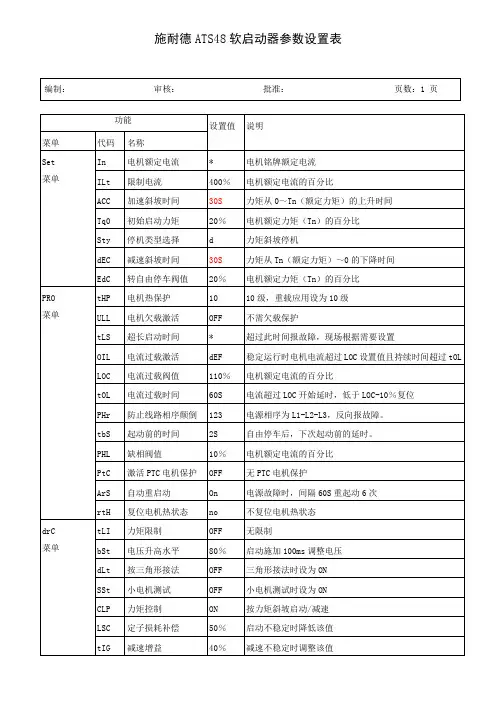

十、出厂设置及我们设置菜单代码出厂设定用户设定菜单代码出厂设定用户设定(1) 437 OFF NO 400% 400 OFF OFF 15S 15 OFF OFF -F- -F- OFF OFF 10 10 NO OFF OFF OFF 50%^ 50 OFF OFF 40% 无OFF OFF OFF OFF NO NO (1) 400 2S 2 AUt AUt 10% 5 LIA LIR OFF OFF LIL LIL OFF OFF tA1 tA1 NO NO rn1 rn1 0 0 rll rlF19.2kbps 19.2kbpsrn1 rn18n1 8n1 OCr OCr 5S 5,0 20 20 OFF OFF 200 200。

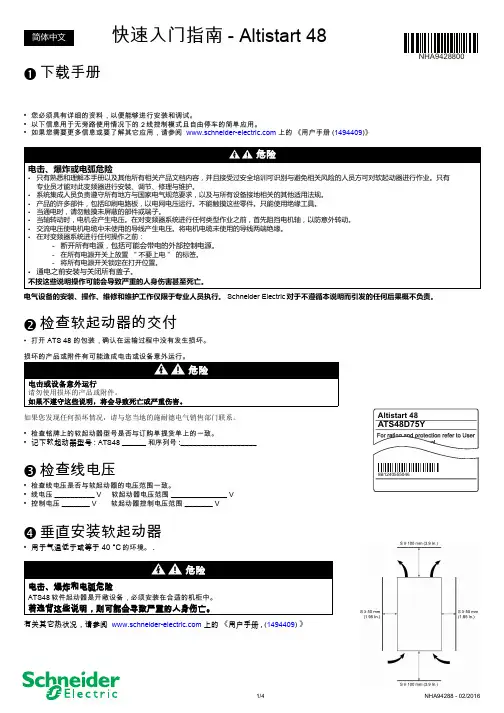

快速入门指南- Altistart 48下载手册•您必须具有详细的资料，以便能够进行安装和调试。

•以下信息用于无旁路使用情况下的 2 线控制模式且自由停车的简单应用。

•如果您需要更多信息或要了解其它应用，请参阅 上的《用户手册(1494409)》电气设备的安装、操作、维修和维护工作仅限于专业人员执行。

Schneider Electric 对于不遵循本说明而引发的任何后果概不负责。

检查软起动器的交付•打开ATS 48 的包装，确认在运输过程中没有发生损坏。

损坏的产品或附件有可能造成电击或设备意外运行。

如果您发现任何损坏情况，请与您当地的施耐德电气销售部门联系。

•检查铭牌上的软起动器型号是否与订购单提货单上的一致。

•记下软起动器型号: ATS48 ______ 和序列号:___________________检查线电压•检查线电压是否与软起动器的电压范围一致。

•线电压__________ V 软起动器电压范围 ______________ V •控制电压 _______ V 软起动器控制电压范围 _______ V垂直安装软起动器•用于气温低于或等于 40 °C 的环境。

.有关其它热状况，请参阅 上的《用户手册, (1494409) 》危险电击或设备意外运行请勿使用损坏的产品或附件。

如果不遵守这些说明，将会导致死亡或严重伤害。

危险电击、爆炸和电弧危险ATS48 软件起动器是开敞设备，必须安装在合适的机柜中。

若违背这些说明，则可能会导致严重的人身伤亡。

NHA9428800❶❷ATS48D75Y8B1240555046Altistart 48❸❹连接软起动器注意：关于其他接线,请参阅 上的《用户手册, (1494409) 》- 有关如何确定保护和控制设备规模的更多信息，请参阅 上的目录控制电路上电在不使用电源部件以及不给出运行命令的情况下加电。

•请检查S2 是否打为开启状态•闭合Q1, 然后Q3, Q4•起动器显示: nLP ( 指示电源断开)。

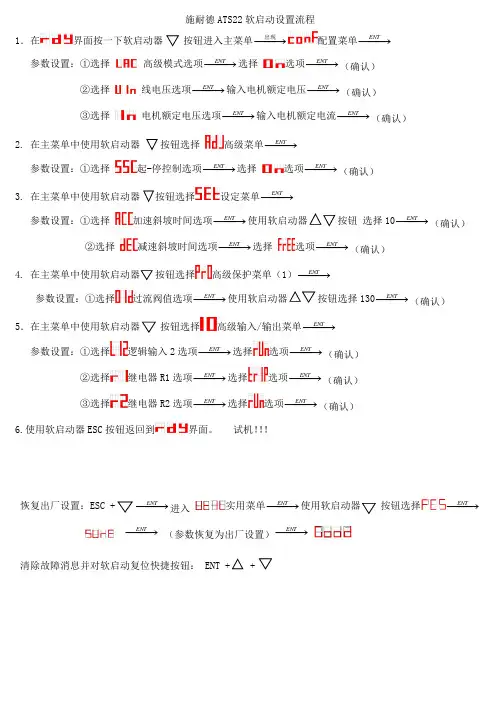

施耐德ATS22软启动设置流程1．在界面按一下软启动器按钮进入主菜单−−ENT−→−出现配置菜单−−→参数设置：①选择高级模式选项−−→−ENT（确认）−ENT选择选项−−→②选择线电压选项−−→−ENT（确认）−ENT输入电机额定电压−−→③选择电机额定电压选项−−ENT（确认）−→−ENT输入电机额定电流−−→2. 在主菜单中使用软启动器按钮选择高级菜单−−ENT−→参数设置：①选择起-停控制选项−−→−ENT（确认）−→−ENT选择选项−3. 在主菜单中使用软启动器设定菜单−−ENT−→参数设置：①选择加速斜坡时间选项−−ENT（确认）−→−→−ENT使用软启动器按钮选择10−②选择减速斜坡时间选项−−ENT（确认）−→−ENT选择选项−−→4. 按钮选择高级保护菜单（1）−−ENT−→参数设置：①选择过流阀值选项−−ENT（确认）−→−→−ENT使用软启动器按钮选择130−5．在主菜单中使用软启动器按钮选择高级输入/输出菜单−−ENT−→参数设置：①选择逻辑输入2选项−−→−ENT（确认）−ENT选择选项−−→②选择继电器R1选项−−→−ENT（确认）−ENT选择选项−−→③选择继电器R2选项−−→−ENT（确认）−ENT选择选项−−→6.使用软启动器ESC按钮返回到界面。

试机！！！恢复出厂设置：ESC + −−→−ENT按钮选择−−ENT−ENT进入实用菜单−−→−→−→−ENT−→−ENT（参数恢复为出厂设置）−−清除故障消息并对软启动复位快捷按钮： ENT + +。

注：1.软起动器“加速时间”应根据功率和负载类型正确设定，如较大功率水泵、风机加
致起动不成功。

2. 对于离心泵，停机类型“sty”必须设定为“减速停机”，“dec”(减速斜坡时间)的设定值，可根据电机功率做相应为30s。

3.对于标准负载，采用默认值：10级热保护。

对于重载（如大功率离心风机、活塞泵、罗茨风机等），应设定为20级。

4.如需对ATS48做更多的优化设置，如：设置各种报警及输出，可参考《ATS48用户手册》，该手册可从施耐德网站下载
风机加速时间“ACC”可设定为20s或30s；设置过长、过短都可能导速斜坡时间)的设定值，可根据电机功率做相应调整，如大功率水泵，可设定机、活塞泵、罗茨风机等），应设定为20级。

TS48用户手册》，该手册可从施耐德网站下载。

A TS 48软起动－软停止单元用户手册User's Manual43中文显示组件和编程按键及显示屏的功能按或 不会存储所作的选择。

存储，保存显示的选项: 存储某一值时显示屏将会闪烁。

显示规则根据参数的最大范围及其值，数字的显示原则有所不同。

•最大范围 9990:-0.1 至 99.9 的值 (如: 05.5 = 5.5; 55.0 = 55; 55.5 = 55.5)-100 至 999 的值 (如: 555 = 555) -1000 至 9990 的值 (如: 5.55 = 5550)•最大范围 99900:- 1 至 999 的值 (如: 005 = 5; 055 = 55; 550 = 550)-1000 至 9990 的值 (如: 5.55 = 5550)-10000 至 99900 的值 (如: 55.5 = 55500)• 3 位 7 段显示屏•输入菜单或参数，或者保存显示参数或值•返回前一菜单或参数，或增加显示值中的先前值•ENT中文显示组件和编程访问菜单(1)对显示值“XXX”的处理在下页表中给出。

(2)菜单 St2 仅当配置了“second set of motor parameters” (第 2 组电机参数) 功能时才可见。

访问参数存储，保存显示的选项:存储某一值时显示屏将会闪烁。

例:ENT4445中文显示组件和编程起动器状态显示显示器“XXX ”遵循以下规则:当电流限制用于起动器时，显示的值“XXX ”将闪烁。

即使起动器上出现故障时仍然可以对参数进行修改。

显示值状态故障代码起动器故障nLP rdY 起动器没有运行命令且:• 未通电• 通电tbS 未经过起动延时HEA电机正在加热用户选择的检测参数 (SUP 菜单)。

出厂设定: 电机电流起动器有运行命令brL 起动器制动Stb在级联模式下等待命令 (RUN 或 STOP)中文远程操作盘选件VW3 G48101远程操作盘可以安装在壁挂式或落地式安装的封装门上，带有密封条能够提供 IP 65 防护。

A TS 48软起动－软停止单元用户手册User's Manual43中文显示组件和编程按键及显示屏的功能按或 不会存储所作的选择。

存储，保存显示的选项: 存储某一值时显示屏将会闪烁。

显示规则根据参数的最大范围及其值，数字的显示原则有所不同。

•最大范围 9990:-0.1 至 99.9 的值 (如: 05.5 = 5.5; 55.0 = 55; 55.5 = 55.5)-100 至 999 的值 (如: 555 = 555) -1000 至 9990 的值 (如: 5.55 = 5550)•最大范围 99900:- 1 至 999 的值 (如: 005 = 5; 055 = 55; 550 = 550)-1000 至 9990 的值 (如: 5.55 = 5550)-10000 至 99900 的值 (如: 55.5 = 55500)• 3 位 7 段显示屏•输入菜单或参数，或者保存显示参数或值•返回前一菜单或参数，或增加显示值中的先前值•ENT中文显示组件和编程访问菜单(1)对显示值“XXX”的处理在下页表中给出。

(2)菜单 St2 仅当配置了“second set of motor parameters” (第 2 组电机参数) 功能时才可见。

访问参数存储，保存显示的选项:存储某一值时显示屏将会闪烁。

例:ENT4445中文显示组件和编程起动器状态显示显示器“XXX ”遵循以下规则:当电流限制用于起动器时，显示的值“XXX ”将闪烁。

即使起动器上出现故障时仍然可以对参数进行修改。

显示值状态故障代码起动器故障nLP rdY 起动器没有运行命令且:• 未通电• 通电tbS 未经过起动延时HEA电机正在加热用户选择的检测参数 (SUP 菜单)。

出厂设定: 电机电流起动器有运行命令brL 起动器制动Stb在级联模式下等待命令 (RUN 或 STOP)中文远程操作盘选件VW3 G48101远程操作盘可以安装在壁挂式或落地式安装的封装门上，带有密封条能够提供 IP 65 防护。
