高层建筑电气设计要点

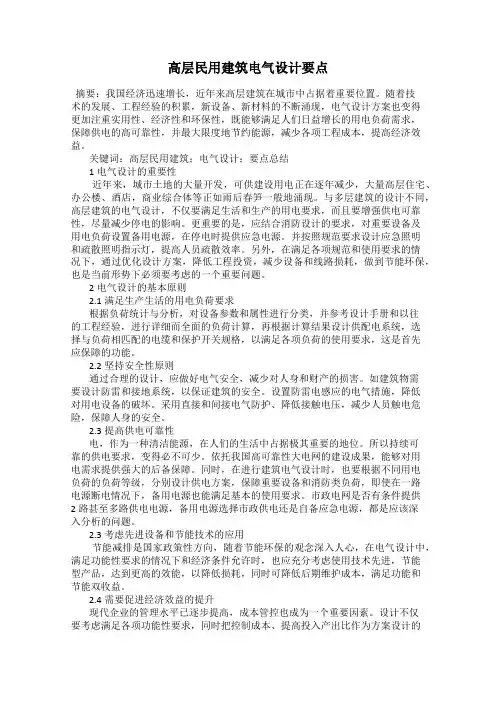

高层民用建筑电气设计要点摘要：我国经济迅速增长，近年来高层建筑在城市中占据着重要位置。

随着技术的发展、工程经验的积累，新设备、新材料的不断涌现，电气设计方案也变得更加注重实用性、经济性和环保性，既能够满足人们日益增长的用电负荷需求，保障供电的高可靠性，并最大限度地节约能源，减少各项工程成本，提高经济效益。

关键词：高层民用建筑；电气设计；要点总结1电气设计的重要性近年来，城市土地的大量开发，可供建设用电正在逐年减少，大量高层住宅、办公楼、酒店，商业综合体等正如雨后春笋一般地涌现。

与多层建筑的设计不同，高层建筑的电气设计，不仅要满足生活和生产的用电要求，而且要增强供电可靠性，尽量减少停电的影响。

更重要的是，应结合消防设计的要求，对重要设备及用电负荷设置备用电源，在停电时提供应急电源。

并按照规范要求设计应急照明和疏散照明指示灯，提高人员疏散效率。

另外，在满足各项规范和使用要求的情况下，通过优化设计方案，降低工程投资，减少设备和线路损耗，做到节能环保，也是当前形势下必须要考虑的一个重要问题。

2电气设计的基本原则2.1满足生产生活的用电负荷要求根据负荷统计与分析，对设备参数和属性进行分类，并参考设计手册和以往的工程经验，进行详细而全面的负荷计算，再根据计算结果设计供配电系统，选择与负荷相匹配的电缆和保护开关规格，以满足各项负荷的使用要求，这是首先应保障的功能。

2.2坚持安全性原则通过合理的设计，应做好电气安全，减少对人身和财产的损害。

如建筑物需要设计防雷和接地系统，以保证建筑的安全。

设置防雷电感应的电气措施，降低对用电设备的破坏。

采用直接和间接电气防护、降低接触电压，减少人员触电危险，保障人身的安全。

2.3提高供电可靠性电，作为一种清洁能源，在人们的生活中占据极其重要的地位。

所以持续可靠的供电要求，变得必不可少。

依托我国高可靠性大电网的建设成果，能够对用电需求提供强大的后备保障。

同时，在进行建筑电气设计时，也要根据不同用电负荷的负荷等级，分别设计供电方案，保障重要设备和消防类负荷，即使在一路电源断电情况下，备用电源也能满足基本的使用要求。

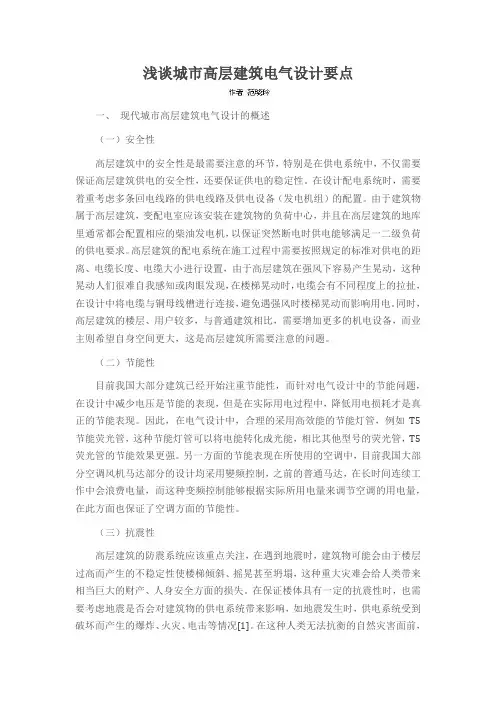

浅谈城市高层建筑电气设计要点一、现代城市高层建筑电气设计的概述（一）安全性高层建筑中的安全性是最需要注意的环节，特别是在供电系统中，不仅需要保证高层建筑供电的安全性，还要保证供电的稳定性。

在设计配电系统时，需要着重考虑多条回电线路的供电线路及供电设备（发电机组）的配置。

由于建筑物属于高层建筑，变配电室应该安装在建筑物的负荷中心，并且在高层建筑的地库里通常都会配置相应的柴油发电机，以保证突然断电时供电能够满足一二级负荷的供电要求。

高层建筑的配电系统在施工过程中需要按照规定的标准对供电的距离、电缆长度、电缆大小进行设置，由于高层建筑在强风下容易产生晃动，这种晃动人们很难自我感知或肉眼发现，在楼梯晃动时，电缆会有不同程度上的拉扯，在设计中将电缆与铜母线槽进行连接，避免遇强风时楼梯晃动而影响用电。

同时，高层建筑的楼层、用户较多，与普通建筑相比，需要增加更多的机电设备，而业主则希望自身空间更大，这是高层建筑所需要注意的问题。

（二）节能性目前我国大部分建筑已经开始注重节能性，而针对电气设计中的节能问题，在设计中减少电压是节能的表现，但是在实际用电过程中，降低用电损耗才是真正的节能表现。

因此，在电气设计中，合理的采用高效能的节能灯管，例如T5节能荧光管，这种节能灯管可以将电能转化成光能，相比其他型号的荧光管，T5荧光管的节能效果更强。

另一方面的节能表现在所使用的空调中，目前我国大部分空调风机马达部分的设计均采用變频控制，之前的普通马达，在长时间连续工作中会浪费电量，而这种变频控制能够根据实际所用电量来调节空调的用电量，在此方面也保证了空调方面的节能性。

（三）抗震性高层建筑的防震系统应该重点关注，在遇到地震时，建筑物可能会由于楼层过高而产生的不稳定性使楼梯倾斜、摇晃甚至坍塌，这种重大灾难会给人类带来相当巨大的财产、人身安全方面的损失。

在保证楼体具有一定的抗震性时，也需要考虑地震是否会对建筑物的供电系统带来影响，如地震发生时，供电系统受到破坏而产生的爆炸、火灾、电击等情况[1]。

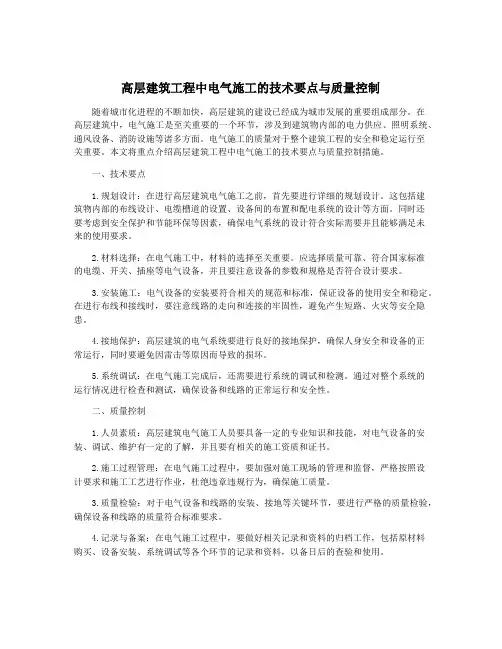

高层建筑工程中电气施工的技术要点与质量控制随着城市化进程的不断加快，高层建筑的建设已经成为城市发展的重要组成部分。

在高层建筑中，电气施工是至关重要的一个环节，涉及到建筑物内部的电力供应、照明系统、通风设备、消防设施等诸多方面。

电气施工的质量对于整个建筑工程的安全和稳定运行至关重要。

本文将重点介绍高层建筑工程中电气施工的技术要点与质量控制措施。

一、技术要点1.规划设计：在进行高层建筑电气施工之前，首先要进行详细的规划设计。

这包括建筑物内部的布线设计、电缆槽道的设置、设备间的布置和配电系统的设计等方面。

同时还要考虑到安全保护和节能环保等因素，确保电气系统的设计符合实际需要并且能够满足未来的使用要求。

2.材料选择：在电气施工中，材料的选择至关重要。

应选择质量可靠、符合国家标准的电缆、开关、插座等电气设备，并且要注意设备的参数和规格是否符合设计要求。

3.安装施工：电气设备的安装要符合相关的规范和标准，保证设备的使用安全和稳定。

在进行布线和接线时，要注意线路的走向和连接的牢固性，避免产生短路、火灾等安全隐患。

4.接地保护：高层建筑的电气系统要进行良好的接地保护，确保人身安全和设备的正常运行，同时要避免因雷击等原因而导致的损坏。

5.系统调试：在电气施工完成后，还需要进行系统的调试和检测。

通过对整个系统的运行情况进行检查和测试，确保设备和线路的正常运行和安全性。

二、质量控制1.人员素质：高层建筑电气施工人员要具备一定的专业知识和技能，对电气设备的安装、调试、维护有一定的了解，并且要有相关的施工资质和证书。

2.施工过程管理：在电气施工过程中，要加强对施工现场的管理和监督，严格按照设计要求和施工工艺进行作业，杜绝违章违规行为，确保施工质量。

3.质量检验：对于电气设备和线路的安装、接地等关键环节，要进行严格的质量检验，确保设备和线路的质量符合标准要求。

4.记录与备案：在电气施工过程中，要做好相关记录和资料的归档工作，包括原材料购买、设备安装、系统调试等各个环节的记录和资料，以备日后的查验和使用。

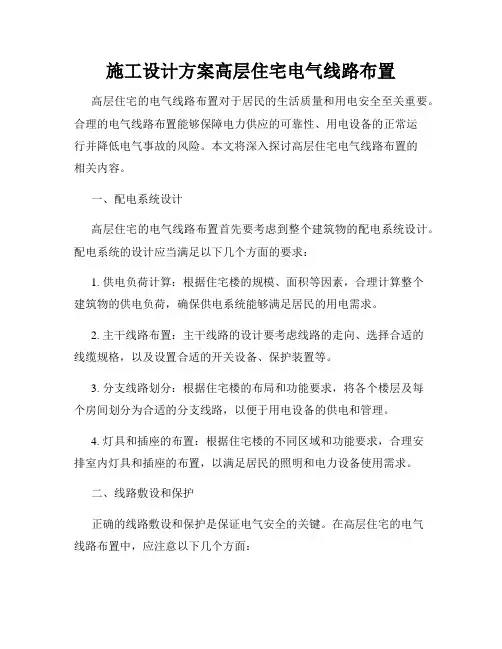

施工设计方案高层住宅电气线路布置高层住宅的电气线路布置对于居民的生活质量和用电安全至关重要。

合理的电气线路布置能够保障电力供应的可靠性、用电设备的正常运行并降低电气事故的风险。

本文将深入探讨高层住宅电气线路布置的相关内容。

一、配电系统设计高层住宅的电气线路布置首先要考虑到整个建筑物的配电系统设计。

配电系统的设计应当满足以下几个方面的要求：1. 供电负荷计算：根据住宅楼的规模、面积等因素，合理计算整个建筑物的供电负荷，确保供电系统能够满足居民的用电需求。

2. 主干线路布置：主干线路的设计要考虑线路的走向、选择合适的线缆规格，以及设置合适的开关设备、保护装置等。

3. 分支线路划分：根据住宅楼的布局和功能要求，将各个楼层及每个房间划分为合适的分支线路，以便于用电设备的供电和管理。

4. 灯具和插座的布置：根据住宅楼的不同区域和功能要求，合理安排室内灯具和插座的布置，以满足居民的照明和电力设备使用需求。

二、线路敷设和保护正确的线路敷设和保护是保证电气安全的关键。

在高层住宅的电气线路布置中，应注意以下几个方面：1. 线缆选择：合适的线缆材料和规格是电气线路布置的基础。

根据线路的用途和负荷要求，选择合适的线缆类型、截面和材料。

2. 线路路径选择：在布置线路时，应尽量选择安全、无干扰的路径，避免与其他线路或设备相互干扰。

3. 保护装置设置：为了保护线路的安全运行，应设置合适的过载保护、短路保护和漏电保护装置，并合理选择保护装置的额定电流和断路能力。

4. 接地系统建设：高层住宅的电气系统必须建设良好的接地系统，以确保人身安全和设备正常运行。

三、灯具和插座布置高层住宅的电气线路布置还涉及到灯具和插座的布置。

合理的灯具和插座布置能够提高居民的生活质量和舒适度。

以下是一些布置建议：1. 灯具安装：根据不同区域的用途和需求，选择合适的灯具类型和位置进行安装，以满足照明和装饰的要求。

2. 插座设置：在厨房、卫生间、客厅、卧室等不同区域，根据居民的用电设备需求，合理设置插座的位置和数量。

高层建筑电气设计的主要内容及常见问题探讨摘要：近年来，随着经济的高速发展，越来越多的高层建筑如雨后春笋般在城市大街小巷拔地而起。

电器设计作为高层建筑的中枢部分，是建筑施工人员应该高度重视的。

本文主要分析高层建筑电气设计的主要内容以及常见的问题。

关键词：高层建筑电气设计内容常见问题一、高层建筑电气设计的主要内容（一）选择供电电源及电压现代高层建筑至少应有两个独立电源才能保证供电的可靠性。

另外，还须装设应急备用柴油发电机组，保证出现事故时也能够及时供应电。

国内的高层建筑大多采用10kv等级，对用电量大而且有条件的，建议采用35kv深入负荷中心供电。

（二）计算电力负荷电力负荷计算准确与否，直接关系到整个高层建筑的电气设备的正常运行以及建筑整体的安全。

我们在计算高层建筑的电力负荷时，大多采用负荷密度法和需要系数法。

（三）设计高低压配电系统1.现代高层建筑多采用两路独立的10kv电源同时供电。

一般高压采用单母线分段，母线分段数目与电源进线回路数相适应，只有当供电电源为一个主要一个备用的时，才考虑采用单母线不分段的结线。

2.低压配电系统各级开关均采用自动空气开关，设置瞬时、短延时、长延时三级过流保护装置。

各级自动空气开关应注意选择性配合，防止越级跳闸。

（四）选择主要电气设备主要设备包括高压开关柜、电力变压器、低压配电屏、母线槽和电缆等，在选择上要视实际情况而定。

（五）设计变配电所现代高层建筑的用电量相当大，在确定变配电所位置时，应尽可能使高压深入负荷中心，这对节能，提高供电质量都有重要意义。

另外，变配电所的规模较大的要在控制室内使用微电脑进行监测、管理，它能迅速发现故障，使设备保持最佳运行状态，还能节约能源，减少人力。

（六）设计电气照明系统电气照明设计包括光源选择、照度计算、灯具造型、灯具布置、眩光控制、调光控制、线路截面和照明配电线路敷设等。

照明设计和建筑装修有着非常密切的关系，合理照明设计可以取得明显的环保节能效果。

高层民用建筑设计防火规范3 建筑分类和耐火等级3．0．1高层建筑应根据其使用性质、火灾危险性、疏散和扑救难度等进行分类。

并宜符合表3．0．1旳规定。

建筑分类表3．0．19 电气9．1 消防电沿及托配电9．1．1 高层建筑旳消防控制室、消防水泵、消防电梯、防烟排烟设施、火灾自动报警、自动灭火系统、应急照明、疏散指示标志和电动旳防火门、窗、卷帘、阀门等消防用电，应按规行旳国标《工业与民用供电系统设计规范》旳规定进行设计，一类高层建筑应按一级负荷规定供电，二类高层建筑应按二级负荷规定供电。

9．1．2 高层建筑旳消防控制室、消防水泵、消防电梯、防烟排烟风机等旳供电，应在最末一级配电箱处设置自动切换装置。

一类高层建筑自备发电设备，应设有自动启动装置，并能在36小时内供电。

二类高层建筑自备发电设备，当采用自动启动有困难时，可采用手动启动装置。

9．1．3 消防用电设备应采用专用旳供电回路，其配电设备应设有明显标志。

其配电线路和控制回路宜按防火分区划分。

9．1．4 消防用电设备旳配电线路应符合下列规定：9．1．4．1 当采用暗敷设时，应敷设在不燃烧体构造内，且保护层厚度不适宜不不小于30mm。

9．1．4．2 当采用明敖设时，应采用金属管或金属线槽上涂防火涂料保护。

9．1．4．3 当采用绝缘和护套为不延燃材料旳电缆时，可不穿金属管保护，但应敷设在电缆井内。

9．2 火灾应急照明和疏散指示梳志9．2．1 高层建筑旳下列部位应设置应急照明：9．2．1．1 楼梯间、防烟楼梯间前室、消防电梯间及其前室、合用前室和避难层（间）；9．2．1．2 配电室、消防控制室、消防水泵房、防烟排烟机房、供消防用电旳蓄电池室、自备发电机室、总机房以及发生火灾时仍需坚持工作旳其他房间；9．2．1．3 观众厅、展览厅、多功能厅、餐厅和商业营业厅等人员密集旳场所；9．2．1．4 公共建筑内旳疏散走道和居住建筑内走道长度超过20m 旳内走道。

9．2．2 疏散用旳应急照明，其地面最低照度不应低于0．5Lx。

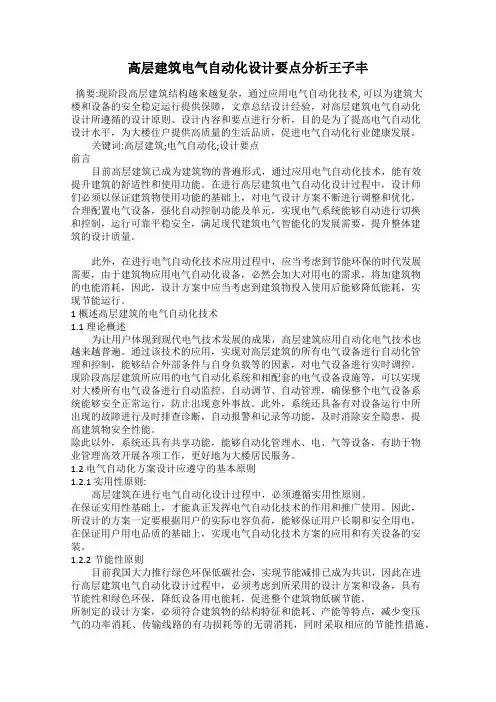

高层建筑电气自动化设计要点分析王子丰摘要:现阶段高层建筑结构越来越复杂，通过应用电气自动化技术, 可以为建筑大楼和设备的安全稳定运行提供保障，文章总结设计经验，对高层建筑电气自动化设计所遵循的设计原则、设计内容和要点进行分析，目的是为了提高电气自动化设计水平，为大楼住户提供高质量的生活品质，促进电气自动化行业健康发展。

关键词:高层建筑;电气自动化;设计要点前言目前高层建筑已成为建筑物的普遍形式，通过应用电气自动化技术，能有效提升建筑的舒适性和使用功能。

在进行高层建筑电气自动化设计过程中，设计师们必须以保证建筑物使用功能的基础上，对电气设计方案不断进行调整和优化，合理配置电气设备，强化自动控制功能及单元，实现电气系统能够自动进行切换和控制，运行可靠平稳安全，满足现代建筑电气智能化的发展需要，提升整体建筑的设计质量。

此外，在进行电气自动化技术应用过程中，应当考虑到节能环保的时代发展需要，由于建筑物应用电气自动化设备，必然会加大对用电的需求，将加建筑物的电能消耗，因此，设计方案中应当考虑到建筑物投入使用后能够降低能耗，实现节能运行。

1 概述高层建筑的电气自动化技术1.1理论概述为让用户体现到现代电气技术发展的成果，高层建筑应用自动化电气技术也越来越普遍。

通过该技术的应用，实现对高层建筑的所有电气设备进行自动化管理和控制，能够结合外部条件与自身负载等的因素，对电气设备进行实时调控。

现阶段高层建筑所应用的电气自动化系统和相配套的电气设备设施等，可以实现对大楼所有电气设备进行自动监控、自动调节、自动管理，确保整个电气设备系统能够安全正常运行，防止出现意外事故。

此外，系统还具备有对设备运行中所出现的故障进行及时排查诊断，自动报警和记录等功能，及时消除安全隐患，提高建筑物安全性能。

除此以外，系统还具有共享功能，能够自动化管理水、电、气等设备，有助于物业管理高效开展各项工作，更好地为大楼居民服务。

1.2电气自动化方案设计应遵守的基本原则1.2.1 实用性原则:高层建筑在进行电气自动化设计过程中，必须遵循实用性原则。

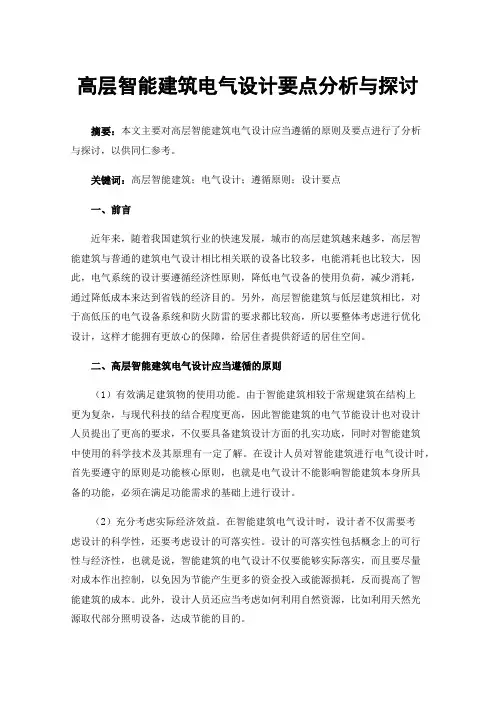

高层智能建筑电气设计要点分析与探讨摘要：本文主要对高层智能建筑电气设计应当遵循的原则及要点进行了分析与探讨，以供同仁参考。

关键词：高层智能建筑；电气设计；遵循原则；设计要点一、前言近年来，随着我国建筑行业的快速发展，城市的高层建筑越来越多，高层智能建筑与普通的建筑电气设计相比相关联的设备比较多，电能消耗也比较大，因此，电气系统的设计要遵循经济性原则，降低电气设备的使用负荷，减少消耗，通过降低成本来达到省钱的经济目的。

另外，高层智能建筑与低层建筑相比，对于高低压的电气设备系统和防火防雷的要求都比较高，所以要整体考虑进行优化设计，这样才能拥有更放心的保障，给居住者提供舒适的居住空间。

二、高层智能建筑电气设计应当遵循的原则（1）有效满足建筑物的使用功能。

由于智能建筑相较于常规建筑在结构上更为复杂，与现代科技的结合程度更高，因此智能建筑的电气节能设计也对设计人员提出了更高的要求，不仅要具备建筑设计方面的扎实功底，同时对智能建筑中使用的科学技术及其原理有一定了解。

在设计人员对智能建筑进行电气设计时，首先要遵守的原则是功能核心原则，也就是电气设计不能影响智能建筑本身所具备的功能，必须在满足功能需求的基础上进行设计。

（2）充分考虑实际经济效益。

在智能建筑电气设计时，设计者不仅需要考虑设计的科学性，还要考虑设计的可落实性。

设计的可落实性包括概念上的可行性与经济性，也就是说，智能建筑的电气设计不仅要能够实际落实，而且要尽量对成本作出控制，以免因为节能产生更多的资金投入或能源损耗，反而提高了智能建筑的成本。

此外，设计人员还应当考虑如何利用自然资源，比如利用天然光源取代部分照明设备，达成节能的目的。

三、高层智能建筑电气设计要点问题分析根据当前我国智能建筑电气设计现状来看，需要高度重视供配电系统设计、消防系统设计以及防雷设计等内容，以下就是对在智能建筑电气设计中应当注意的要点问题展开分析：（1）供配电系统的设计。

在我国的智能建筑电气设计当中配电系统设计作为基础设计环节，需要在其配电系统设计的时候高度重视各个建筑物内部中配电系统的用电负荷等级，在确定使用供电电源的时候要运用10KV的电源开始独立供电，而电源的进线设备大部分设计企业都会运用电缆。

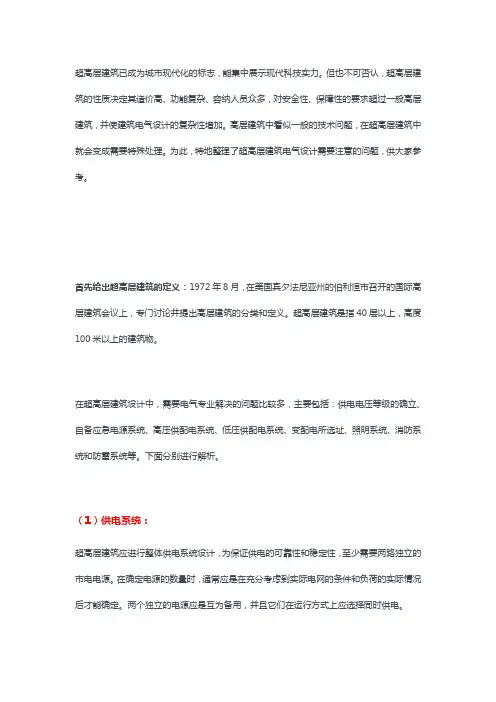

超高层建筑已成为城市现代化的标志，能集中展示现代科技实力。

但也不可否认，超高层建筑的性质决定其造价高、功能复杂、容纳人员众多，对安全性、保障性的要求超过一般高层建筑，并使建筑电气设计的复杂性增加。

高层建筑中看似一般的技术问题，在超高层建筑中就会变成需要特殊处理。

为此，特地整理了超高层建筑电气设计需要注意的问题，供大家参考。

首先给出超高层建筑的定义：1972年8月，在美国宾夕法尼亚州的伯利恒市召开的国际高层建筑会议上，专门讨论并提出高层建筑的分类和定义。

超高层建筑是指40层以上，高度100米以上的建筑物。

在超高层建筑设计中，需要电气专业解决的问题比较多，主要包括：供电电压等级的确立、自备应急电源系统、高压供配电系统、低压供配电系统、变配电所选址、照明系统、消防系统和防雷系统等。

下面分别进行解析。

（1）供电系统：超高层建筑应进行整体供电系统设计，为保证供电的可靠性和稳定性，至少需要两路独立的市电电源。

在确定电源的数量时，通常应是在充分考虑到实际电网的条件和负荷的实际情况后才能确定。

两个独立的电源应是互为备用，并且它们在运行方式上应选择同时供电。

各路电源应为不同路由的线路，宜采用专线由上级变电站或开关站放射式供电。

电源电压等级一般为10kV、20kV、35kV，少数为110kV。

当一路电源断电时，剩余电源应能保证二级及以上负荷的供电。

负荷等级的划分如表1所示：（表1 用电负荷等级划分）（2）应急电源系统：超高层建筑中的应急电源不得使用汽油、煤油、天然气等作为动力源。

超高层建筑应设柴油发电机作为应急电源或备用电源。

设置在超高层建筑内的柴油发电机，应根据负荷大小，单台电动机最大起动容量，供电半径等因素确定柴油发电机的额定输出电压。

1）当建筑物高度低于200m时，宜选用低压柴油发电机。

2）当建筑物高度大于400m时，应选用高压柴油发电机。

3）当建筑物高度在100～400m时，应当进行技术分析、比较，确定柴油发电机的额定电压。

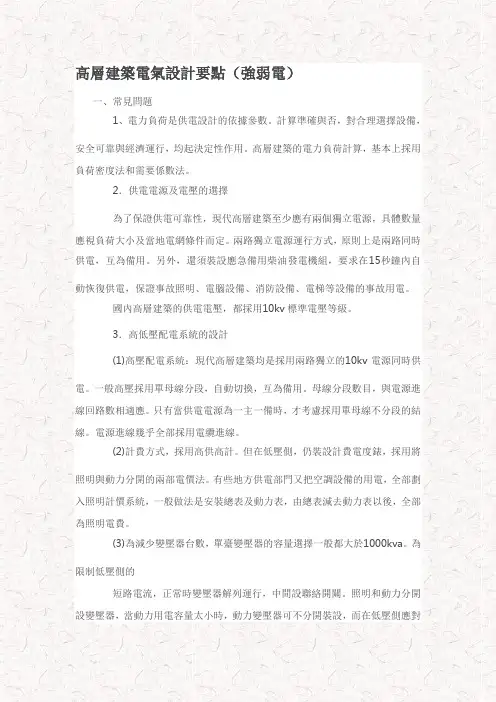

高層建築電氣設計要點（強弱電）一、常見問題1、電力負荷是供電設計的依據參數。

計算準確與否，對合理選擇設備，安全可靠與經濟運行，均起決定性作用。

高層建築的電力負荷計算，基本上採用負荷密度法和需要係數法。

2．供電電源及電壓的選擇為了保證供電可靠性，現代高層建築至少應有兩個獨立電源，具體數量應視負荷大小及當地電網條件而定。

兩路獨立電源運行方式，原則上是兩路同時供電，互為備用。

另外，還須裝設應急備用柴油發電機組，要求在15秒鐘內自動恢復供電，保證事故照明、電腦設備、消防設備、電梯等設備的事故用電。

國內高層建築的供電電壓，都採用10kv標準電壓等級。

3．高低壓配電系統的設計(1)高壓配電系統：現代高層建築均是採用兩路獨立的10kv電源同時供電。

一般高壓採用單母線分段，自動切換，互為備用。

母線分段數目，與電源進線回路數相適應。

只有當供電電源為一主一備時，才考慮採用單母線不分段的結線。

電源進線幾乎全部採用電纜進線。

(2)計費方式，採用高供高計。

但在低壓側，仍裝設計費電度錶，採用將照明與動力分開的兩部電價法。

有些地方供電部門又把空調設備的用電，全部劃入照明計價系統，一般做法是安裝總表及動力表，由總表減去動力表以後，全部為照明電費。

(3)為減少變壓器台數，單臺變壓器的容量選擇一般都大於1000kva。

為限制低壓側的短路電流，正常時變壓器解列運行，中間設聯絡開關。

照明和動力分開設變壓器，當動力用電容量太小時，動力變壓器可不分開裝設，而在低壓側應對動力負荷分類計費。

(4)高壓系統及低壓幹線的配電方式基本上都採用放射式系統。

樓層配電則為混合式系統。

配電設備中的主要部分是幹線。

現代高層建築的豎井多採用插接式母線槽。

水準幹線因走線困難，多採用全塑電纜與豎井母幹線聯接。

每層樓豎井設層問配電小問。

層間配電箱經插接自動空氣開關從豎井母幹線取得電源。

當層數較多負荷數較大時，一般按層數分區供電，或將變壓器分散設在地下層、中間層或最頂層。

高层室内建筑电气工程施工方案在高层室内建筑电气工程施工中，必须充分考虑安全、稳定和高效供电的要求。

为了保证施工质量和进度，我们将从以下几个方面制定施工方案：一、电气设备布置设计电源箱、配电箱、开关箱等电气设备在室内布置时，需符合电气规范要求，并确保通风良好、安全可靠。

电气设备之间的距离应符合防火要求，避免发生短路和火灾。

二、导线敷设及连接导线敷设要规范，起到美化环境、方便维护和修理的作用。

连接方式应正确，防止漏电、短路等安全隐患。

所有导线的连接应牢固可靠，电气连接件使用质量可靠的产品。

三、照明电路设计对于高层建筑室内的照明电路，需注重照明效果和节能。

采用合理的照明设计，保证光线均匀、明亮。

在选择照明设备时，应考虑能耗和维护成本，尽可能选择高效节能的照明设备。

四、安全用电措施高层建筑电气工程施工中，安全用电至关重要。

需设置过载保护器、漏电保护器等安全装置，确保电气设备正常运行、避免事故发生。

同时，在安装电气设备时，要遵守规范标准，避免违反安全用电规定。

五、配电系统设计高层建筑在配电系统设计时，应考虑到建筑的用电需求、设备的功率等因素。

配电箱、电缆线路等设备要符合规范要求，确保供电稳定可靠。

配电系统要合理布局，便于维护和管理。

六、监控系统设计监控系统在高层建筑电气工程中起到监测、报警和保护的作用。

监控系统要与电气设备有效连接，确保设备运行状态的实时监测。

在设计监控系统时，要考虑到高层建筑的特殊环境和需求，确保监控系统的可靠性和稳定性。

综上所述，高层室内建筑电气工程施工方案应综合考虑安全、稳定和高效供电的要求，从电气设备布置、导线敷设、照明设计、安全用电、配电系统设计和监控系统设计等方面全面制定施工方案，确保电气工程施工质量和进度。

高层建筑电气的设计要点高层建筑电气的设计与普通的电气工程有哪些区别？高层建筑电气的设计要点有哪些？下面是带来的关于高层建筑电气的设计要点的内容介绍以供参考。

1、电力负荷是供电设计的依据参数。

计算准确与否，对合理选择设备，安全可靠与经济运行，均起决定性作用。

高层建筑的电力负荷计算，基本上采用负荷密度法和需要系数法。

2、供电电源及电压的选择为了保证供电可靠性，现代高层建筑至少应有两个独立电源，具体数量应视负荷大小及当地电网条件而定。

两路独立电源运行方式，原则上是两路同时供电，互为备用。

另外，还须装设应急备用柴油发电机组，要求在15秒钟内自动恢复供电，保证事故照明、电脑设备、消防设备、电梯等设备的事故用电。

国内高层建筑的供电电压，都采用10kv标准电压等级。

3、高低压配电系统的设计(1)高压配电系统：现代高层建筑均是采用两路独立的10kv电源同时供电。

一般高压采用单母线分段，自动切换，互为备用。

母线分段数目，与电源进线回路数相适应。

只有当供电电源为一主一备时，才考虑采用单母线不分段的结线。

电源进线几乎全部采用电缆进线。

(2)计费方式，采用高供高计。

但在低压侧，仍装设计费电度表，采用将照明与动力分开的两部电价法。

有些地方供电部门又把空调设备的用电，全部划入照明计价系统，一般做法是安装总表及动力表，由总表减去动力表以后，全部为照明电费。

(3)为减少变压器台数，单台变压器的容量选择一般都大于1000kva。

为限制低压侧的短路电流，正常时变压器解列运行，中间设联络开关。

照明和动力分开设变压器，当动力用电容量太小时，动力变压器可不分开装设，而在低压侧应对动力负荷分类计费。

(4)高压系统及低压干线的配电方式基本上都采用放射式系统。

楼层配电则为混合式系统。

配电设备中的主要部分是干线。

现代高层建筑的竖井多采用插接式母线槽。

水平干线因走线困难，多采用全塑电缆与竖井母干线联接。

每层楼竖井设层问配电小问。

层间配电箱经插接自动空气开关从竖井母干线取得电源。

高层建筑电气工程供配电系统设计的分析在如今城市的高楼大厦中，电气工程供配电系统的设计显得尤为重要。

供配电系统是为高楼建筑提供电力和保证电力传输的重要组成部分，因此其设计和规划决定了整栋建筑的电力安全和稳定。

本文将对高层建筑的电气工程供配电系统进行深入分析，探讨其设计原则和技术难点。

一、电力供应系统在高层建筑中，电力供应系统通常采用双回路供电，即两个独立的供电系统同时为建筑提供电力。

这种设计可以确保在任何情况下都能有备用电力系统，保证建筑的电力供应不会中断。

高楼建筑的电力需求较大，为了保证可靠的供电，常常需要与电力公司签订专用供电协议，确保有足够的电力供应能够满足建筑的需求。

二、配电系统设计在高层建筑中，配电系统设计需要考虑建筑的用电负荷、线路布置、配电盘的设置等多个方面。

需要根据建筑的用电负荷合理设计配电线路，确保电力能够稳定地供应给各个部分。

需要合理设置配电盘，根据用电设备的功率和位置进行布置，便于进行管理和维护，同时也要考虑到安全因素，避免发生短路和漏电等问题。

配电系统的设计还需要考虑用电设备的保护和控制，比如安装熔断器、断路器等保护设备，确保电力系统在发生故障时能够及时切断电源，避免安全事故的发生。

还需要考虑到配电线路的敷设和绝缘等技术要求，确保电力传输的安全稳定。

三、智能化控制系统随着科技的发展，智能化控制系统在高层建筑的电气工程中也扮演着越来越重要的角色。

智能化控制系统可以实现对建筑用电的实时监测和控制，提高了电气设备的利用率，降低了能耗和维护成本。

通过智能化控制系统，可以实现对用电设备的远程监控和管理，及时发现并解决电力故障，提高了建筑的电力安全性。

智能化控制系统还可以与建筑的安防系统、空调系统等进行无缝对接，实现电力、安全和舒适性的整合控制，提升了建筑的整体管理水平和用户体验。

四、技术难点在高层建筑的电气工程供配电系统设计中，存在着一些技术难点需要克服。

是供配电系统的稳定性和可靠性问题。

高层住宅建筑电气设计一、电力系统设计高层住宅建筑的电力系统设计主要包括输入电源、主配电室、子配电室和终端配电设备的选型与布置。

输入电源的选型应根据建筑楼层数、用电负荷以及所处地区的电力供应情况进行合理选择。

主配电室应设置在地下室或使用率较低的楼层，以方便输电和维修。

子配电室根据楼层布置在各个楼层的走廊或电梯间内，必要时可加装隔离开关以分隔不同楼层的用电系统。

终端配电设备如电表、开关插座等应根据楼层数和室内用电设备布置进行选型和布置。

二、照明系统设计高层住宅建筑的照明系统设计主要包括室内照明和室外照明。

室内照明设计应根据不同功能区域的照明需求进行区分，如客厅、卧室、厨房、浴室等。

选择合适的照明设备，如吸顶灯、筒灯、壁灯、台灯等，并根据实际需要进行布置，以满足室内不同区域的照明需求。

同时，还应考虑照明控制系统的设计，如开关、调光装置、智能控制系统等，以提高照明效果和节约能源。

室外照明设计主要包括大厦外立面照明、庭院和景观照明。

大厦外立面照明应考虑建筑高度、建筑形态和用途，选择合适的照明设备和灯光颜色，以突出建筑的特点和美感。

庭院和景观照明设计应考虑照明需求、植被种类和布局，选择适当的灯具和照明方式，营造出舒适、安全和美观的环境。

三、通信系统设计无线通信主要包括移动通信和无线局域网。

移动通信设计应根据建筑覆盖范围、楼层数和用户密度选择合适的基站和天线分布，以提供优质的移动通信信号。

无线局域网设计应根据建筑内部布线和用户需求选择合适的无线路由器和无线接入点（如Wi-Fi），以提供高速便捷的无线网络连接。

综上所述，高层住宅建筑电气设计涉及电力系统设计、照明系统设计和通信系统设计等方面，需要根据建筑的特点和用户需求进行合理选型和布置，以提供舒适、安全和便捷的居住环境。

试论超高层建筑电气设计的关键技术要点超高层建筑是指高度在300米以上的建筑物，由于其高度属于特别高的范畴，因此在设计和建设过程中需要考虑到很多特殊因素。

电气设计作为超高层建筑的重要组成部分之一，承担着电力供应、智能化系统、照明设施等多方面的功能，其设计的关键技术要点对于超高层建筑的安全性、可靠性和高效性具有重要意义。

本文将从电力供应、智能化系统和照明设施三个方面，试论超高层建筑电气设计的关键技术要点。

一、电力供应超高层建筑的电力供应是其电气设计中的关键环节，一方面需要满足建筑内部各个设备设施的电力需求，另一方面还需要确保电力供应的安全性和可靠性。

在超高层建筑的电气设计中，需特别关注以下几个关键技术要点：1.1 电力系统设计超高层建筑的电力系统设计需要考虑到建筑本身的高度和规模，以及内部设备设施的电力需求。

一般来说，超高层建筑的电力系统设计需要采用双回路供电系统，以确保电力供应的可靠性。

在设计过程中需要考虑到用电负荷的平衡性，合理设计电力系统的结构和分布，以确保各个区域的电力供应均衡稳定。

1.2 防火电气设计超高层建筑作为城市中的重要地标建筑，一旦发生火灾事故，后果将不堪设想。

在电气设计中需要特别关注防火电气设计，采用防火电缆、防火电气设备等防火材料，合理布置电气线路，确保在火灾发生时能够及时切断电力供应，减少次生灾害的发生。

1.3 备用电源设计为保证超高层建筑在电力中断时能够正常运行，需要在电气设计中考虑备用电源的设置。

除了传统的柴油发电机组备用电源外，还可以考虑采用燃气发电机组、UPS蓄电池等供电装置，以确保在电力中断时能够及时切换到备用电源，保证建筑内部设备的正常运行。

二、智能化系统随着科技的进步，超高层建筑的智能化系统在电气设计中扮演着越来越重要的角色。

智能化系统涉及到建筑的安防监控、楼宇自动化、能源管理等多个方面，其设计的关键技术要点主要包括：2.1 智能安防监控系统超高层建筑的安全性是其设计中的首要考虑因素。

超高层住宅建筑电气设计要点摘要：超高层住宅建筑和普通高层住宅建筑相比，具有层数高、施工难度大、电气系统复杂等特点，因此，对电能供应可靠性、安全性有很高的要求。

并且，在超高层住宅建筑电气设计中会投入大量的资金以及人力、物力，通过科学有效的电气设计，可以达到电气供应稳定性，同时还能够降低工程施工成本、节约能源，因此，加强超高层住宅建筑电气设计研究是非常必要的。

基于此，本篇文章对超高层住宅建筑电气设计要点进行研究，以供参考。

关键词：超高层；住宅建筑；电气设计要点引言超高层建筑自身的复杂性结构特征直接影响其电气设计工作，增强了超高层建筑电气设计的复杂性，因此，在开展超高层建筑的电气设计工作时，要对其具有的特点进行充分的考虑，在遵循相应的设计原则的前提下进行设计，从而促进节能效果的实现。

对超高层建筑电气运行中的能耗进行科学的降低，为超高层建筑电气设计节约更多的经济成本，促进节能型超高层建筑的发展。

1超高层住宅电气设计的基本要求（1）节能要求。

建筑节能已经成为超高层建筑电气设计的主要趋势，建筑行业本身具有高消耗、高污染等特点，尤其是超高层，其由于高度高、结构复杂，在施工中会消耗大量的人力、物力以及能源；在后期运营中因集约度高，消耗能源量大，为了能够促进超高层建筑综合效益的实现，在设计时应该通过引入节能材料与节能技术等，降低消耗和污染，比如采用高效能LED节能光管，在空调机、水泵等设计中采用变频控制，从而实现能源节约与成本控制。

（2）安全可靠性要求超高层住宅电气设计要满足安全性要求，这也是建筑电气设计的基本要求。

设计人员应该将建筑供电可靠性作为前提，综合考量建筑的高度、建筑结构等，将电气系统变电房设置在楼宇中央部位，从而减少配电系统自身电能消耗。

另外，在地库层设置柴油发电机，从而为整个建筑的供电持续性提供保障。

2超高层电气设计特点超高层建筑电气设计的主要特点就是具有较高的复杂性，其电气设计工作涉及范围较为广泛，不仅需要对相关电气设备进行科学合理的选用，还需要科学的选用制冷设备、给排水设备、电器照明设备等。

高层建筑电气设计随着城市化进程的加速，高层建筑如雨后春笋般拔地而起。

高层建筑的电气设计作为建筑工程的重要组成部分，其安全性、可靠性、节能性以及智能化程度直接关系到建筑物的使用功能和品质。

本文将对高层建筑电气设计的相关内容进行详细阐述。

一、高层建筑电气设计的特点高层建筑由于其高度较高、建筑面积大、人员密集等特点，对电气设计提出了更高的要求。

首先，供电可靠性是重中之重。

高层建筑中的电梯、消防设备、应急照明等都需要稳定的电力供应，一旦停电，可能会造成严重的后果。

因此，在电气设计中，通常会采用双电源供电，并设置备用电源，以确保在主电源故障时能够迅速切换，保障重要设备的正常运行。

其次，电气负荷较大。

高层建筑中各类电气设备众多，如空调系统、照明系统、办公设备等，使得用电负荷较大。

在设计时，需要准确计算负荷，合理选择变压器容量和线缆规格，以避免过载和电压降过大等问题。

再者，电气系统复杂。

高层建筑的电气系统包括高压配电系统、低压配电系统、照明系统、动力系统、防雷接地系统、消防报警系统、智能化系统等多个子系统，各系统之间相互关联，协调工作，这就要求设计人员具备全面的专业知识和丰富的实践经验。

最后，安全性要求高。

高层建筑在发生火灾等紧急情况时，人员疏散难度大，因此电气设计必须满足防火、防爆、防雷等安全要求，确保人员和设备的安全。

二、高层建筑电气设计的主要内容1、负荷计算负荷计算是电气设计的基础，它直接关系到变压器容量、线缆规格等设备的选择。

在进行负荷计算时，需要考虑建筑的用途、面积、设备安装容量等因素，采用需要系数法、二项式法等计算方法，准确计算出各类负荷的大小，并根据计算结果进行合理的变压器配置。

2、供配电系统设计供配电系统是高层建筑电气设计的核心。

高压供电通常采用 10kV电源进线，通过高压开关柜接入变压器。

低压配电系统一般采用放射式、树干式或混合式的配电方式，将电能分配到各个用电设备。

为了提高供电可靠性，还会设置应急电源，如柴油发电机组、UPS 电源等。

民用高层建筑电气设计要点解析随着城市化进程的加速，高层建筑在城市中越来越普遍，其中电气设计是建筑设计过程的重要组成部分。

本文将结合电气安全、可靠性、节能和智能化等方面，简要介绍民用高层建筑电气设计的要点。

一、电气设计安全要点1.保证人身安全在电气设计中，应首要考虑人身安全，特别是在高层建筑中。

应合理安排电缆线路和设备位置，确保人员在操作维修过程中的安全，预留足够电气间距离，防止电气设备发生跨漏电现象。

2.避免火灾隐患在高层建筑电气设计中，应注意避免电线电缆过载、短路和地线断路等问题，防止火灾隐患。

应按照规定安装备自动断电装置等安全保护装置，确保设备正常运行和维护，且能够在电气设备发生故障时迅速切断电源。

3.防雷、防电涌和防静电在高层建筑电气设计中，应考虑到电气设备所在的高度和周围环境的特点，防止雷击、电涌和静电等问题。

应按照规定的标准要求安装防雷接地装置、电涌保护装置和静电防护装置等，确保设备安全稳定工作。

1.确保电气负荷的平衡在高层建筑电气设计中，应力求电气负荷平衡。

应按照建筑的负荷需求，设计合理的电缆线路和配电装置，在保证正常供电的前提下，确保电气负荷平衡和电力资源的合理利用。

2.设计合理的备用电源和自动切换装置在高层建筑中，保障正常供电是至关重要的。

因此，应按照规定的标准，设计合理的备用电源和自动切换装置，保证在主电源发生故障的情况下，能够及时切换到备用电源，确保设备的正常供电。

3.使用优质电气材料和设备在高层建筑电气设计中，应选用优质的电气材料和设备，确保设备的长期稳定工作和可靠性。

特别是如继电器等电气元件，应选用质量可靠、性能稳定的产品，以保证其安全运行。

1.合理设计电气负载在高层建筑电气设计中，应合理设计电气负载，尽量减少无用功率的消耗，并避免过度负荷和浪费现象。

可以通过调整设备的供电电压、选用高效电气设备等方式，实现电气负载的平衡和优化。

2.选用高效电气设备在高层建筑电气设计中，应选择高效电气设备，以减少电能的损耗。
