概述民用建筑电气设计中 ，电气设备用房主要有：开闭所、变配电 所、柴油发电机房、配电间、 弱电机房、电缆井道 等。
二、变配电所 一）变配电所的分类1、10KV 配电所：也就是俗称的 10KV 开闭所。
指 电源进出线均为10KV,没有变压器。
一般对于住宅区、综合 类大型建筑，因为用电量大，需要设置开 闭所。
2、变配电所：是供电系 统的中心环节，它由变压器、高低压配电 民用建筑高压侧电压 等级采用的是10KV ,但现在有些地方已经开9、当供电距离超过 250m 时，要考虑增设 变电所。
三）变电所平面布置1 、开闭所：有户内式和户外式。
户外 式多用在多层住宅区和别墅区，跟总图专 业有关，在 室外留出高压环网柜的安装位置即可。
户内式一般要求设在主 体建筑地面一层，或者是在 室外设置单独建筑。
一个开闭所的建筑面积大约是 60 平方，杭州市供 电局要求预留开闭所 最小面积是6mx10m ，开闭所内要设置不小于1m 的电缆沟，建筑层高不低于4.6m 。
2、变电所：一般有户内式、户外式和 半户外式三种。
民用建筑采用户内式为主 ，设置在主 体 建筑内，可以设在 建筑物的地下层，但不宜设在地下室最底层。
变电所能否设在地下层 要 根据当地供电部门 的要求确定。
变电所面积一般可以根据变 压器台数估算，每台变压器大约为40平方米，变电所层高不小于4.6m ，其中电缆沟深度不小于 0.8m 。
户外箱式变电所：主 要用于别墅、排屋、多层住宅区及风景区 旅游点。
设置考虑到变压器噪声及 电磁环境对住户的影响，住宅小区变电所 不应与住户上下及左右相邻。
四）变配电所对建筑 专业要求1 、变配电所的所有门均应使用防火门 并应符合下列要求（一是为了变配电所外 部火灾时不 应对变电所造成大的影响，二是在变配电所内部火灾时，尽量 限制在本范围内）： 地下层时，通向相邻房间或走道的门应为或裙房）内，通向其它相邻房间的门应为3）位于多层建筑一层内 ，通向相邻房间或走道的门应为乙级防火门。
一、变配电室、柴油发电机房变配电室、柴油发电机房对建筑专业的要求1、变配电室、发电机房（含人防电站）不得设在卫生间、浴室、厨房及其他经常积水场所正下方，也不得设于消防水池等正上方。
不宜与上述场所水平方向贴临，当不能避免需要贴临时，应按双墙处理且双墙之间间距应≥200mm，必须做好防水措施。
2、变配电室不应设置在住宅住户的正上、下方（规范可行，当地供电部门不行），柴油发电机房尽量避免设置在住宅住户的正上、下方。
应避免毗邻住户，当不能避免时，应按双墙处理且双墙之间间距应≥200mm、且靠住户侧墙体在施工时应采取挂钢丝网进行电磁屏蔽。
3、变配电室应避免设置在商业下面，因商业的使用不确定，可能会有用水房间，柴油发电机房不得设置在商业等人员密集场所及出入口上方、下方。
4、变配电室、发电机房不能设置在教学用房、医疗、老年用房上方、下方或贴临。
5、当变配电室、发电机房设置在办公室的上方、下方或贴临时，应采取挂钢丝网进行电磁屏蔽、降噪等措施。
6、平时变配电室、发电机房应尽量避免设置在人防区，当不能避免只能设置在人防区时，需要按战时的送、排风考虑。
当设置在战时物资库、汽车库时不受影响。
7、变配电室、发电机房不宜利用建筑外墙作为配电室、发电机房的墙体，当不能避免时，建筑外墙的外侧做防水及保温处理。
8、变配电室、发电机房所在位置不得有伸缩缝，内部尽量不设置柱、剪力墙，当不能避免时须与专业负责人协商确定。
9、变配电室、发电机房用于设备运输的防火门规格不应小于1824, 人员运行维护和疏散门不应小于1021。
10、配变电室、发电机房一般采用甲级防火门且所有门均应向外开启。
10、变配电室与柴油发电机房宜靠近设置，并宜设置在一个防火分区内。
配变电室、发电机房建筑面积不大于200㎡时，至少应设置1个直接通向疏散走道（安全出口）或室外的疏散门，当建筑面积大于200㎡时，至少应设置2个直接通向疏散走道（安全出口）或室外的疏散门，当变配电室的长度大于60m时，至少应设置3个直接通向疏散走道（安全出口）或室外的疏散门（《民用建筑统一设计标准》）。
建筑电气制图标准国家现行的标准、规范、图集：《电气简图用图符号第1部分：一般要求》GB/T 4728.1-2005/IEC 60617《电气简图用图符号第2部分：符号要素、限定符号和其他常用符号》GB/T 4728.2-2005/IEC 60617《电气简图用图符号第3部分：导体和连接件》GB/T 4728.3-2005/IEC 60617《电气简图用图符号第4部分：基本无源元件》GB/T 4728.4-2005/IEC 60617《电气简图用图符号第5部分：半导体管和电子管》GB/T 4728.5-2005/IEC 60617《电气简图用图符号第6部分：电能的发生和转换》GB/T 4728.6-2005/IEC 60617《电气简图用图符号第7部分：开关、控制和保护电器》GB/T 4728.7-2005/IEC 60617 《电气简图用图符号第8部分：测量仪表、灯和信号器件》GB/T 4728.8-2005/IEC 60617 《电气简图用图符号第9部分：电信：交换和外围设备》GB/T 4728.9-2005/IEC 60617 《电气简图用图符号第10部分：电信：传输》GB/T 4728.10-2005/IEC 60617《电气简图用图符号第11部分：建筑安装平面布置图》GB/T 4728.11-2005/IEC 60617 《电气技术文件的编制第1部分：规则》GB/T 6988.1-2008/IEC 61082-1:2006《电气设备用图图形符号第2部分：图形图号》GB/T 5465.2-2008/IEC 60417 DB:2006 《工业系统、装置与设备及工业产品——结构原则与参照代号第2部分：项目的分类与分类码》GB/T 5094.2-2003/IEC 61346-2:2000《技术产品及技术产品文件结构原则字母代码按项目用途和任务划分的主类和子类》GB/T 20939-2007/IEC PAS 62400:2005《人机界面标志标识的基本和安全规则导体的颜色或数字标识》GB/T 7947-2006/IEC 60446:1999《人机界面标志标识的基本和安全规则指示器和操作器的编码规则》GB/T 4025-2003/IEC 60073:1996《人机界面标志标识的基本和安全规则设备端子和特定导体终端标识及字母数字系统的应用通则》GB/T 4026-2004/IEC 60445:1999《电工术语低压电器》GB/T 2900.18-2008《电气工程CAD制图规则》GB/T 18135-2008《三相交流系统短路电流计算》GB/T15544-1995《电信工程制图与图形符号规定》YD/T 5015-2007《消防技术文件用消防设备图形符号》GB/T 4327-2008《火灾报警设备图形符号》GA/T 229-1999《广播电影电视工程设计图形符号和文字符号》GY/T 5059-1997《安全防范系统通用图形符号》GA/T 74-2000《建筑暖通空调制图标准》GB/T 50114-2010《建筑给水排水制图标准》GB/T 50106-2010广东省建科建筑设计院1总则1.0.1 为了统一电气专业制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。
全国民用建筑工程设计技术措施(电气)全国民用建筑工程设计技术措施(电气)探讨一、前言全国民用建筑工程设计技术措施(电气)一直是建筑行业中的重要话题。
电气设计不仅涉及到建筑的安全性和可靠性，更关系到建筑的能源利用和智能化水平。
本文将以从简到繁、由浅入深的方式来探讨全国民用建筑工程设计技术措施(电气)，希望能够帮助读者更全面地理解这一话题。
二、全国民用建筑工程设计技术措施(电气)的基本概念全国民用建筑工程设计技术措施(电气)是指在建筑设计中，对建筑电气系统的规划、设计和施工进行综合措施的整合和安排。
这其中涉及到建筑用电负荷计算、照明设计、电气线路布置、保护与控制等方面的内容。
全国民用建筑工程设计技术措施(电气)不仅要满足建筑的基本用电需求，还需要考虑节能环保、智能化控制等方面的要求。
三、全国民用建筑工程设计技术措施(电气)的深度分析1. 建筑用电负荷计算建筑用电负荷计算是电气设计的重要环节。
它涉及到建筑的总体用电需求、照明、空调、动力等方面的用电负荷计算。
在建筑用电负荷计算中，需要考虑建筑的使用性质、用电设备种类和数量、同时考虑未来的扩建和改造等因素，以保证电气系统的安全稳定运行。
2. 照明设计照明设计不仅仅是为了满足建筑内部的照明需求，更是为了营造舒适的照明环境。
在照明设计中，需要考虑照明的亮度、色温、光色等因素，同时还需要兼顾节能与环保要求。
随着LED等新型照明技术的广泛应用，照明设计也面临着新的挑战与机遇。
3. 电气线路布置电气线路的合理布置对于电气系统的安全和可靠性至关重要。
在电气线路的布置中，需要考虑线路的走向、敷设方式、电缆规格等因素，以最大限度地减少线路损耗和故障率。
还需要考虑线路的防火、防水、抗干扰等特殊要求。
4. 保护与控制保护与控制是电气系统中的重要组成部分，它涉及到对电气设备和线路的保护和监控。
在保护与控制中，需要考虑短路保护、过载保护、接地保护等各种保护装置的选型与设置，同时还需要考虑远程监控与智能化控制的要求。

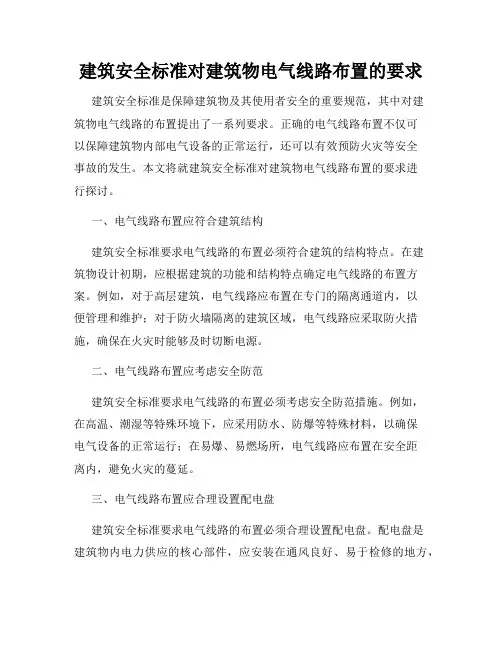

建筑安全标准对建筑物电气线路布置的要求建筑安全标准是保障建筑物及其使用者安全的重要规范，其中对建筑物电气线路的布置提出了一系列要求。
正确的电气线路布置不仅可以保障建筑物内部电气设备的正常运行，还可以有效预防火灾等安全事故的发生。
本文将就建筑安全标准对建筑物电气线路布置的要求进行探讨。
一、电气线路布置应符合建筑结构建筑安全标准要求电气线路的布置必须符合建筑的结构特点。
在建筑物设计初期，应根据建筑的功能和结构特点确定电气线路的布置方案。
例如，对于高层建筑，电气线路应布置在专门的隔离通道内，以便管理和维护；对于防火墙隔离的建筑区域，电气线路应采取防火措施，确保在火灾时能够及时切断电源。
二、电气线路布置应考虑安全防范建筑安全标准要求电气线路的布置必须考虑安全防范措施。
例如，在高温、潮湿等特殊环境下，应采用防水、防爆等特殊材料，以确保电气设备的正常运行；在易爆、易燃场所，电气线路应布置在安全距离内，避免火灾的蔓延。
三、电气线路布置应合理设置配电盘建筑安全标准要求电气线路的布置必须合理设置配电盘。
配电盘是建筑物内电力供应的核心部件，应安装在通风良好、易于检修的地方，并保持距离易燃、易爆源的安全距离。
此外，配电盘的电缆应采用阻燃、耐高温的材料，并保持干燥清洁，以确保电力供应的稳定和安全。
四、电气线路布置应标明清晰标识建筑安全标准要求电气线路的布置必须标明清晰标识。
在建筑物内，应设置清晰的电气线路图，标明电缆的类型、规格、电压等信息，便于维修和故障排查；在电气设备上，应设置标示牌，标明设备的工作状态和安全注意事项，提醒使用者注意安全。
总之，建筑安全标准对建筑物电气线路布置提出了严格的要求，只有遵守标准要求，合理布置电气线路，才能确保建筑物及其使用者的安全。
建筑师、设计师、施工单位等相关人员应密切关注建筑安全标准的更新和变化，不断提升安全意识和技术水平，共同维护建筑物电气线路的安全与稳定。
电气工程施工技术随着科技的飞速发展，电气工程在建筑行业中的应用越来越广泛，对电气工程施工技术的要求也越来越高。
电气工程施工技术是指在建筑过程中，根据设计图纸和施工规范，进行电气设备安装、布线、调试等工作的技术。
本文将从电气工程施工的基本要求、施工流程和注意事项三个方面进行介绍。
一、电气工程施工的基本要求1. 施工人员应具备相应的专业技术知识和操作能力，熟悉电气工程施工规范和标准。
2. 施工前应认真阅读设计图纸和施工方案，了解工程特点、施工要求和技术指标。
3. 施工过程中应严格遵守安全操作规程，确保施工安全。
4. 施工所用材料应符合国家相关标准和质量要求，具备相关合格证明。
5. 施工设备应齐全、完好，能够满足施工需求。
二、电气工程施工流程1. 施工准备：根据设计图纸和施工方案，准备施工所需材料、设备和工具；对施工人员进行技术交底和安全培训。
2. 设备安装：按照设计要求，安装发电机、变压器、配电柜等电气设备；确保设备安装稳固、接线正确。
3. 布线施工：按照设计图纸和施工规范，进行电缆桥架、电缆沟、电线导管等布线工作；注意线缆的防火、防鼠咬等保护措施。
4. 电气调试：对电气设备进行单体调试和系统调试，确保设备运行正常、性能优良。
5. 验收：施工完成后，组织相关单位进行验收，确保工程质量符合设计要求和施工规范。
三、电气工程施工注意事项1. 施工过程中应尽量避免对建筑结构和使用功能的影响，确保施工安全、美观。
2. 布线施工时要保护电缆，避免电缆受到机械损伤、潮湿、高温等影响。
3. 电气设备安装应遵循“先明后暗、先难后易”的原则，确保施工顺利进行。
4. 施工过程中应定期检查施工质量，发现问题及时整改。
5. 电气设备调试前应确保设备安装合格，调试过程中要注意观察设备运行状况，发现问题及时处理。
总之，电气工程施工技术是建筑行业中不可或缺的一环。
只有掌握精湛的施工技术，严格遵守施工规范，才能确保电气工程的安全、质量和效益。
根据以下这三本书《全国民用建筑工程设计技术措施》---电气专业、《北京市建筑设计技术细则》---电气专业、《民用建筑电气设计规范》JGJ 16-2008 中的规定，把有关电气专业对建筑专业的要求，摘录出来，放在一起，供大家参考。
配变电所《全国民用建筑工程设计技术措施》---电气专业3.3.2第13条配电室内通道应畅通无阻，不得设门槛。
3.3.2第14条配电室应设向外开启的甲级防火门，通往配变电所其他房间的门应为双向门。
3.3.2第15条高压开关柜下设有地沟时，其地沟深度应考虑电缆弯曲半径及电缆数量，一般为1.0~1.5m,宽度不小于0.8~1.0m，当设有可以进人的电缆夹层时，其净高不小于1.8m。
3.9.1配变电所对建筑专业的要求,1、配变电所各房间的耐火等级按下列要求选择：1）油浸变压器室为一级；2）非燃或难燃介质的变压器室、高压配电室（少油断路器）、高压电容器室（油浸式电容器）、控制室、值班室等不应低于二级3）低压配电室、干式变压器室、真空断器或非燃介质断路器的高压配电室、低压干式电容器室，不应低于三级。
屋顶承重构件应为二级。
2、有充油设备的高压配电室、高压电容器室的门，应为向外开的甲级防火门。
3、油浸变压器室的门应为向外开启甲级防火门。
4、低压配电室、无油高压配电室、干式变压器室及控制室值班室的门，不宜低于乙级的防火门标准。
5、配变电所各房间之间的通道门宜为双向开启门或向低压侧开启。
6、配变电所经常开启的门窗，不应直通相邻的酸、碱、蒸汽、粉尘和噪声严重的建筑。
7、配变电所开向室外的门窗、通风窗等应设有防雨雪和小动物进入室内的设施。
8、高压配电室宜设不能开启的采光窗，窗台距室外地坪不宜低于1.8m，低压配电室可以设能开启的窗，但临街的侧墙不宜开窗。
9、变压器及配电装置室的门宽及高，应按最大运输件加外部尺寸0.3 m。
10、配电室长度大于7m时，应设有两个出口，并宜设置在配电室的两端，两个出口的距离超过60m宜增加一个出口。
电气专业标准规范大全电气专业标准规范大全是指电气工程领域中广泛应用的一系列标准和规范文件的集合。
这些标准和规范对于电气工程项目的设计、施工、检测和运行具有指导和约束作用，是确保电气工程质量和安全的重要依据。
下面是电气专业标准规范的一部分内容。
1. GB 50052-2009 电气装置设计规范：该标准规范了低压电气配电装置的设计要求，包括电气设备的选型和布置、电缆敷设、保护和控制装置的选择、接地设计等。
2. GB 50252-1996 高层建筑电气设计规范：该标准规范了高层建筑电气设计的技术要求，包括配电系统的设计、照明和插座电路的设计、电梯和供电系统的设计等。
3. GB 50303-2015 建筑电气工程施工与验收规范：该标准规定了建筑电气工程施工和验收的要求，包括施工组织、电气设备安装、线路敷设、接地、绝缘等方面的规定。
4. GB 50171-2018 停电安全操作规程：该标准规范了停电作业的安全操作程序和要求，包括停电操作策略、停电通知、停电检查和恢复供电等。
5. DL/T 5037-2014 电力工程质量检测规范：该标准规定了电力工程施工质量检测的技术要求和方法，包括电力设备检验、绝缘测试、跳闸试验和接地电阻测试等。
6. DL/T 5009-2008 电力工程施工质量验收规范：该标准规范了电力工程施工质量的验收要求，包括电气设备的验收、线路敷设的验收、接地系统的验收等。
7. DL/T 5012-1996 设备接地工程技术规范：该标准规范了电气设备接地工程的技术要求，包括接地装置的选择和布置、接地电阻测量和接地材料的选择等。
8. IEC 60093-2019 电工材料相对透磁率测量方法：该标准规定了电气材料相对透磁率的测量方法和要求。
9. IEC 61936-1-2010 高压电网工程设计和施工规范：该标准规范了高压电网工程设计和施工的技术要求，包括电缆敷设、绝缘测试、保护设备的选型和布置等。
电气专业设计规范强条汇总（2019年5月版）一、电气设计主要规范1《供配电系统设计规范》GB50052-2009负荷分级及供电要求3.0.1电力负荷应根据对供电可靠性的要求及中断供电在对人身安全、经济损失上所造成的影响程度进行分级，并应符合下列规定：1符合下列情况之一时，应视为一级负荷。
1)中断供电将造成人身伤害时。
2)中断供电将在经济上造成重大损失时。
3)中断供电将影响重要用电单位的正常工作。
2在一级负荷中，当中断供电将造成人员伤亡或重大设备损坏或发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应视为一级负荷中特别重要的负荷。
3符合下列情况之一时，应视为二级负荷。
1)中断供电将在经济上造成较大损失时。
2)中断供电将影响较重要用电单位的正常工作。
4不属于一级和二级负荷者应为三级负荷。
3.0.2一级负荷应由双重电源供电，当一电源发生故障时，另一电源不应同时受到损坏。
3.0.3一级负荷中特别重要的负荷供电，应符合下列要求：1除应由双重电源供电外，尚应增设应急电源，并严禁将其他负荷接入应急供电系统。
2设备的供电电源的切换时间，应满足设备允许中断供电的要求。
3.0.9备用电源的负荷严禁接入应急供电系统。
讨论：关于负荷等级的内容，设计时，首先确认好用电负荷的等级。
电源及供电系统4.0.2应急电源与正常电源之间，应采取防止并列运行的措施。
当有特殊要求，应急电源向正常电源转换需短暂并列运行时，应采取安全运行的措施。
2《低压配电设计规范》GB50054-2011电器和导体的选择3.1.4在TN-C系统中不应将保护接地中性导体隔离，严禁将保护接地中性导体接入开关电器。
讨论：TN-C-S系统不在此列，纯TN-C系统才适用于此条；（3P/4P）3.1.7半导体开关电器，严禁作为隔离电器。
讨论：认为塑壳开关可以作为隔离电器使用；3.1.10隔离器、熔断器和连接片，严禁作为功能性开关电器。
3.1.12采用剩余电流动作保护电器作为间接接触防护电器的回路时，必须装设保护导体。
