建筑识图与构造第5章 剖面图和断面图

建筑识图与构造第5章 剖面图和断面图

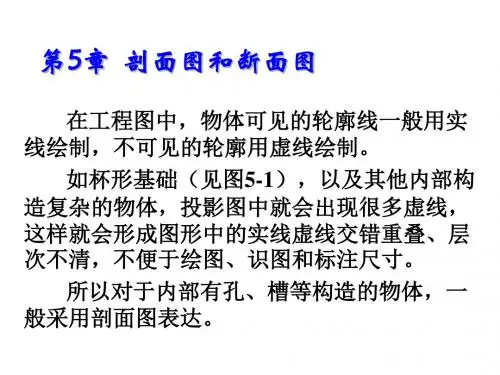

第5章 剖面图和断面图
在工程图中，物体可见的轮廓线一般用实 线绘制，不可见的轮廓用虚线绘制。 如杯形基础（见图5-1），以及其他内部构 造复杂的物体，投影图中就会出现很多虚线， 这样就会形成图形中的实线虚线交错重叠、层 次不清，不便于绘图、识图和标注尺寸。 所以对于内部有孔、槽等构造的物体，一 般采用剖面图表达。
5.1.2
剖面图的画法及标注
1．剖面图的画法
（1）确定剖切平面位置。 （2）画剖面图。
图ቤተ መጻሕፍቲ ባይዱ-3 双杯形基础的剖面图
2．剖面图的标注
图5-4 剖面剖切符号
5.1.3
剖面图的分类
剖面图的剖切平面的位置、数量、 方向、范围应根据物体的内部结构和外 形来选择，根据具体情况，剖面图宜选 用下列几种。
1．全剖面图 2．半剖面图 3．阶梯剖面图
分层剖面图是局部剖切的一种形式，用 以表达物体内部的构造，如图5-9所示。
图5-9 分层剖面图
5.2 断面图
5.2.1
断面图的形成
图5-10 断面图
5.2.2
断面图与剖面图的区别
1．绘制内容不同 2．标注方式不同
（a）剖面图的画法
（b）断面图的画法
图5-11 剖面图与断面图的区别
5.2.3 断面图的分类和画法
（a）投影图
（b）直观图
图5-5 杯形基础的半剖面图
图5-6 阶梯剖面图
4．展开剖面图
（a）投影图
（b）直观图
图5-7 楼梯的展开剖面图
5．局部剖面图和分层剖面图
用一个剖切平面将物体的局部剖开 后所得到的剖面图称为局部剖面图。 局部剖面图适用于外形结构复杂且 不对称的物体，如图5-8所示。
图5-8 杯形基础局部剖面图

建筑工程识图与构造 第5章《墙体》

建筑工程识图与构造 第5章《墙体》

提示
高厚比：
H0 [ ] h
式中：H0——墙的计算高度； h——墙厚； [β]——墙容许高厚比。
第五章 墙体
5.1 墙体的类型和设计要求
6
5.1.2 墙体的设计要求
2．具有必要的热工要求 1）墙体保温 我国北方地区气候寒冷，要求外墙具有良好的保温能力，以减少室内热量损失。 对有保温要求的墙体，需提高 其构件的热阻，通常采取以下措施： ① 增加墙体厚度； ② 选用孔隙率高的轻质材料； ③ 采用多种材料的组合墙。 2）墙体隔热 我国南方地区气候炎热，除在设计中考虑建筑物朝向、通风外，外墙应具有一 定的隔热性能，常用的隔热措施有： ① 选用热阻大、重量大的材料作外墙； ② 选用光滑、平整、浅色的材料，以增加对太阳的反射能力； ③ 在墙内设置通风间层； ④ 在窗口外侧设置遮阳设施，以遮挡太阳光直射室内。
第五章 墙体
5.2 墙体构造
1
5.2.1 墙体砌筑材料
墙体是用砂浆将块材按一定技术要求砌筑而成 的砌体，其材料是块材和砂浆。
1．块材 目前砌筑墙体常用的块材主要包括砖和砌块。 1）砖 砖是传统的砌墙材料，常用的有普通实心砖 （标准砖）和多孔砖。 （1）普通实心砖 普通实心砖中最常见的是黏土砖（参见图5-2）， 另外还有炉渣砖和烧结粉煤灰砖等。 普通实心砖的规格为 。砌筑砖墙时通常取10 mm宽的灰缝，在加入灰缝后，砖的长、宽、厚之比 为4∶2∶1，一个砖长等于两个砖宽加灰缝或等于四 个砖厚加三个灰缝。
图5-7 文化石勒脚
第五章 墙体
5.2 墙体构造
5.2.2 墙体的细部构造
3．散水、排水沟 1）散水 散水是靠近勒脚下部的水平排水坡，如 图5-8所示。散水宽度一般为600～1 000 mm， 并比屋檐挑出宽度大150～200 mm，坡度为 3%～5%。 散水做法通常是在基层土壤上现浇混凝 土或用砖、石铺砌，水泥砂浆抹面。 散水与外墙交接处应设分格缝，分格缝 用弹性材料嵌缝，防止外墙下沉时将散水拉 裂，如图5-9所示。散水整体面层在转角处以 及纵向距离每隔6～12 m做一道分格缝。

国家开放大学《建筑构造》章节测试参考答案

国家开放大学《建筑构造》章节测试参考答案

国家开放大学《建筑构造》章节测试参考答案第1章民用建筑构造概论1.仅仅为满足生产、生活的某一方面需要，建造的某些工程设施则称为（）。

a. 构筑物b. 工业建筑c. 建筑物d. 民用建筑2.下列按建筑的高度分类的一组是（）。

a. 低层、中层、中高层和高层b. 民用建筑、工业建筑和农业建筑c. 木结构、钢结构、混凝土结构d. 砌体结构、框架结构、剪力墙结构3.住宅建筑7~9层为（）。

a. 超高层建筑b. 多层建筑c. 高层建筑d. 中高层建筑4.下列建筑必须设置电梯的是（）。

a. 多层仓库b. 高层写字楼c. 机械加工车间d. 单层工业厂房5.建筑高度是指（）。

a. 自基坑底面至建筑最高处的垂直高度b. 自室外设计地面至建筑主体檐口顶部的垂直高度c. 自室内设计地面至建筑主体檐口顶部的垂直高度d. 自基坑底面至建筑主体檐口顶部的垂直高度6.结构的竖向承重构件和水平承重构件均采用钢筋混凝土制作，施工时可在现场浇注或在加工厂预制，现场吊装，此种结构指的是（）。

a. 框架结构b. 钢筋混凝土板墙结构c. 砌体结构d. 空间结构7.建筑物耐久等级的指标是（）。

a. 使用年限b. 能否燃烧c. 重要程度d. 抗渗等级8.建筑的耐火等级取决于（）。

a. 结构形式的复杂程度b. 主要构件的耐火极限和燃烧性能c. 结构的高度和层数d. 结构构件的选材和结构体系9.建筑物从受到火的作用起，到失去支持能力，或发生穿透性裂缝，或背火一面温度升高到220℃时所延续的时间，称为（）。

a. 燃烧性能b. 耐久性c. 耐火极限d. 工程等级10.建筑构件按照燃烧性能分成（）。

a. 不燃烧体、易燃烧体和可燃烧体b. 非燃烧体、难燃烧体和不燃烧体c. 非燃烧体、不燃烧体和燃烧体d. 非燃烧体、难燃烧体和燃烧体11.建筑耐火等级高的建筑，其主要组成构件耐火极限的时间（）。

a. 短b. 长c. 可长可短d. 不长不短12.多层建筑的耐火等级分为（）。

重庆大学《建筑构造(上册)》(第5版)-楼梯笔记和课后习题详解(圣才出品)

重庆大学《建筑构造(上册)》(第5版)-楼梯笔记和课后习题详解(圣才出品)

第5章楼梯5.1复习笔记一、楼梯的组成、形式、尺度1．楼梯的组成楼梯一般由梯段、平台、栏杆扶手组成，如图5-1所示。

图5-1楼梯的组成（1）梯段梯段，又称梯跑，是联系两个不同标高平台的倾斜构件，通常为板式梯段，也可由踏步板和梯斜梁组成梁板式梯段。

梯段的踏步步数一般在3～18级为宜。

（2）楼梯平台按平台所处位置和标高不同，分为中间平台和楼层平台。

①中间平台，两楼层之间的平台，用来供人们行走时调节体力和改变行进方向。

②楼层平台，与楼层地面标高齐平的平台，除与中间平台相同的作用外，还用来分配从楼梯到达各楼层的人流。

（3）栏杆扶手栏杆扶手是设在梯段及平台边缘的安全保护构件。

①当梯段宽度不大时，可以只在梯段临空面设置。

②当梯段宽度较大（3股人流以上）时，非临空面应加设靠墙扶手。

③当梯段宽度很大（4股人流以上）时，需在梯段中间加设中间扶手。

2．楼梯形式楼梯形式的选择取决于所处位置、楼梯间的平面形状与大小、楼层高低与层数、人流多少与缓急等因素。

图5-2楼梯形式（a）直行单跑楼梯；（b）直行多跑楼梯；（c）平行双跑楼梯；（d）平行双分楼梯；（e）平行双合楼梯；（f）折行双跑楼梯；（g）折行三跑楼梯；（h）设电梯折行三跑楼梯；（i）交叉跑（剪刀）；（j）交叉跑（剪刀）楼梯；（k）螺旋楼梯；（l）弧形楼梯（1）直行单跑楼梯如图5-2（a）所示，楼梯无中间平台，单跑楼段踏步数一般不超过18级，用于层高不高的建筑。

（2）直行多跑楼梯如图5-2（b）所示，它是直行单跑楼梯的延伸，增设中间平台，将单梯段变为多梯段。

一般为双跑梯段，适用于层高较大的建筑。

（3）平行双跑楼梯如图5-2（c）所示，它比直跑楼梯节约交通面积、缩短人流行走距离。

（4）平行双分双合楼梯①如图5-2（d）所示，平行双分楼梯在平行双跑楼梯基础上产生。

梯段平行而行走方向相反，第一跑在中部上行，中间平台处往两边，以第一跑的二分之一梯段宽，各上一跑到楼层面，在人流多、楼段宽度较大时采用，常用作办公类建筑的主要楼梯。

建筑识图与构造,第五章墙体构造

建筑识图与构造,第五章墙体构造

《建筑识图与构造》第五章墙体构造
三、墙体的结构布置方案

横墙承重方案：凡以横墙承重的称横墙承重方案或横向结构系统。
1. 主要特点是横墙间距密，加上纵墙的拉结，使建筑物的整体性好、横向刚度大，对抵抗
地震力等水平荷载有利。但横墙承重方案的开间尺寸不够灵活。 2. 适用于房间开间尺寸不大的宿舍、住宅及病房楼等小开间建筑

纵墙承重方案：凡以纵墙承重的称为纵墙承重方案或纵向结构系统。
纵墙承重可使房间开间的划分灵活，可以获得较大的使用空间。但这类房屋的横向刚度 较差，应加强楼、屋盖与纵墙的连接，这种体系不宜用于多层建筑物。 2. 多适用于需要较大房间的办公楼、商店、教学楼等公共建筑
1.

纵横墙承重方案：凡由纵向墙和横向墙共同承受楼板、屋顶荷载的结构布臵 称纵墙（混合）承重方案。
于60mm，砂浆饱满、厚薄均匀
（a)全顺式 （b)丁顺相间式 （c)一顺一丁式 （d)两平一侧式
粘土砖的使用趋势 缺点：占用耕地、破坏环境、模数不符、自重大热工性能 差、施工效率低。不适应工业化生产。06年起安徽全省禁 止使用粘土砖作为墙体材料
《建筑识图与构造》第五章墙体构造
2.多孔砖墙与空心砖墙： 多孔砖：孔洞率不低于15%、孔径小数 量多烧结粘土砖；竖孔用于承重。 （以煤矸石、页岩、粉煤灰或黏土为 主要原料，经焙烧而成、孔洞率不大 于35%，孔的尺寸小而数量多，主要用 于承重部位的砖。）
(a)抹水泥砂浆或水刷石；(b)加厚墙身并抹灰；(c)镶砌石材；(d)用石材砌筑
《建筑识图与构造》第五章墙体构造
(a)抹面；(b)贴面；(c) 石材砌筑
《建筑识图与构造》第五章墙体构造
（2).散水：散水一般设臵在建筑物的四周和勒脚的 外侧；

第五章建筑构造概论

第五章建筑构造概论
图5-1民用建筑的构造组成
城乡建设学院
Urban and Rural Development college
5.1 建筑物的构造组成：
3.楼板层
楼板层是建筑物的水平分隔构件，也起承重作用。 就承重而言，其承受着家具设备、人体荷载，并将这 些荷载传给墙或梁。楼板作为分隔构件，沿竖向将建 筑物分隔成若干楼层，借以扩大建筑面积
5.2影响建筑构造的因素和设计原则
城乡建设学院
Urban and Rural Development college
5.2影响建筑构造的因素和设计原则
城乡建设学院
Urban and Rural Development college
5.2影响建筑构造的因素和ቤተ መጻሕፍቲ ባይዱ计原则
城乡建设学院
Urban and Rural Development college
城乡建设学院
Urban and Rural Development college
2.建筑构件的竖向定位
⑴楼地面的竖向定位：楼地面的竖向定位应与楼地
面的上表面重合，即用建筑标高标注。 ⑵门窗洞口的竖向定位：门窗洞口的竖向定位与洞 口结构层表面重合，为结构标高。 ⑶屋面的竖向定位：屋面的竖向定位应为屋面结构 层的上表面与距墙内缘120mm处或与墙内缘重合处 的外墙定位轴线的相交处，即用结构标高标注。
• 绝对标高——青岛市外黄海海平面年平均高度为
+0.000标高 • 相对标高——建筑物底层室内地坪为+0.000标高
城乡建设学院
Urban and Rural Development college
第五章
建筑构造概论
学习目标：
1.掌握建筑构造的概念； 2.了解建筑构造的任务、房屋的基本组成 和各组成部分在房屋中所起的作用； 3.掌握影响建筑构造的主要因素及建筑构

建筑构造第五章（屋顶）

建筑构造第五章（屋顶）

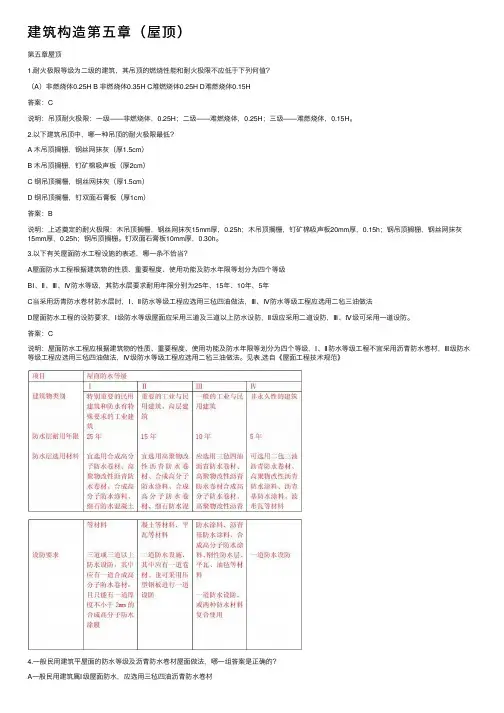

建筑构造第五章（屋顶）第五章屋顶1.耐⽕极限等级为⼆级的建筑，其吊顶的燃烧性能和耐⽕极限不应低于下列何值？（A）⾮燃烧体0.25H B ⾮燃烧体0.35H C难燃烧体0.25H D难燃烧体0.15H答案：C说明：吊顶耐⽕极限：⼀级——⾮燃烧体，0.25H；⼆级——难燃烧体，0.25H；三级——难燃烧体，0.15H。

2.以下建筑吊顶中，哪⼀种吊顶的耐⽕极限最低？A ⽊吊顶搁栅，钢丝⽹抹灰（厚1.5cm）B ⽊吊顶搁栅，钉矿棉吸声板（厚2cm）C 钢吊顶搁栅，钢丝⽹抹灰（厚1.5cm）D 钢吊顶搁栅，钉双⾯⽯膏板（厚1cm）答案：B说明：上述奠定的耐⽕极限：⽊吊顶搁栅，钢丝⽹抹灰15mm厚，0.25h；⽊吊顶搁栅，钉矿棉吸声板20mm厚，0.15h；钢吊顶搁栅，钢丝⽹抹灰15mm厚，0.25h；钢吊顶搁栅。

钉双⾯⽯膏板10mm厚，0.30h。

3.以下有关屋⾯防⽔⼯程设施的表述，哪⼀条不恰当？A屋⾯防⽔⼯程根据建筑物的性质、重要程度、使⽤功能及防⽔年限等划分为四个等级BⅠ、Ⅱ、Ⅲ、Ⅳ防⽔等级，其防⽔层要求耐⽤年限分别为25年、15年、10年、5年C当采⽤沥青防⽔卷材防⽔层时，Ⅰ、Ⅱ防⽔等级⼯程应选⽤三毡四油做法，Ⅲ、Ⅳ防⽔等级⼯程应选⽤⼆毡三油做法D屋⾯防⽔⼯程的设防要求，Ⅰ级防⽔等级屋⾯应采⽤三道及三道以上防⽔设防，Ⅱ级应采⽤⼆道设防，Ⅲ、Ⅳ级可采⽤⼀道设防。

答案：C说明：屋⾯防⽔⼯程应根据建筑物的性质、重要程度、使⽤功能及防⽔年限等划分为四个等级，Ⅰ、Ⅱ防⽔等级⼯程不宜采⽤沥青防⽔卷材，Ⅲ级防⽔等级⼯程应选⽤三毡四油做法，Ⅳ级防⽔等级⼯程应选⽤⼆毡三油做法。

见表,选⾃《屋⾯⼯程技术规范》4.⼀般民⽤建筑平屋⾯的防⽔等级及沥青防⽔卷材屋⾯做法，哪⼀组答案是正确的？A⼀般民⽤建筑属Ⅰ级屋⾯防⽔，应选⽤三毡四油沥青防⽔卷材B⼀般民⽤建筑属Ⅱ级屋⾯防⽔，应选⽤三毡四油沥青防⽔卷材C⼀般民⽤建筑属Ⅲ级屋⾯防⽔，应选⽤三毡四油沥青防⽔卷材D⼀般民⽤建筑属Ⅳ级屋⾯防⽔，应选⽤三毡四油沥青防⽔卷材答案：C说明：见上表。

第3-4-5章 建筑剖面设计 建筑体型与立面设计 建筑构造概论

第3-4-5章 建筑剖面设计 建筑体型与立面设计 建筑构造概论

层和跃层式剖面组合方式
层剖面组合是指在建 物纵向和横向剖面中， 屋几部分之间的楼地 ，高低错开。主要适 坡地上建筑或建筑体 之间由于房屋高度不 造成高差。如住宅、 小学等。
之间高差可用楼梯或踏步来解决。
层式剖面组合方式主要用于住宅建筑中。 层式剖面组合方式主要用于住宅建筑中。
些房屋的公共 隔1~2层设置一 个住户可用前 的一层和上下 ，住户内部以 上下联系。其 节约公共交通 各住户之间干 由于每户两个 因此通风条件 其结构布置和 较复杂。
建筑竖向组合设计
建筑竖向组合
当一个建筑不是单层时,就存在房间的竖 就存在房间的竖 合问题，各层房间形成不同的楼层。 。同 筑与环境之间也会有竖向组合问题。 。
度相同或、相近的房间组合 度相同或、
高度相同或相近的房间、 关系也较密切时，考虑到 结构构造的合理和施工方 因素，在满足室内功能要 前提下，可以适当调整房 间的高差，统一房间的高 所示教学楼平面方案中， 、阅览室、厕所，即是属 述情况，而行政办公部分 能分区考虑，平面组合时 学部分应有所分隔，这部 间的高度也可以略低一些， 学部分之间的高度差可以
室内空间比例要求
间的比例和尺度不同，人在其中的感受也各异。 间的比例和尺度不同，人在其中的感受也各异。
常高而窄的空间易使人产生兴奋、向上的情绪 向上的情绪，且具有严肃感，使人感 宽而低的空间使人感到宁静、开阔、 、亲切，但过低又会使人产生压抑、
筑的使用性质不同，对空间比例尺度的要求也不同。 筑的使用性质不同，对空间比例尺度的要求也不同。
层和高层剖面组合方式
层剖面组合方式的 通联系比较紧凑， 有较多相同高度房 合，垂直交通通过 系。这种组合方式 上下层墙、柱等承 的对应关系。许多 平面住宅和走廊式 校、宿舍、办公、 房屋的剖面，多采 剖面组合方式。

国开大2020建筑构造第五章自测答案

国开大2020建筑构造第五章自测答案

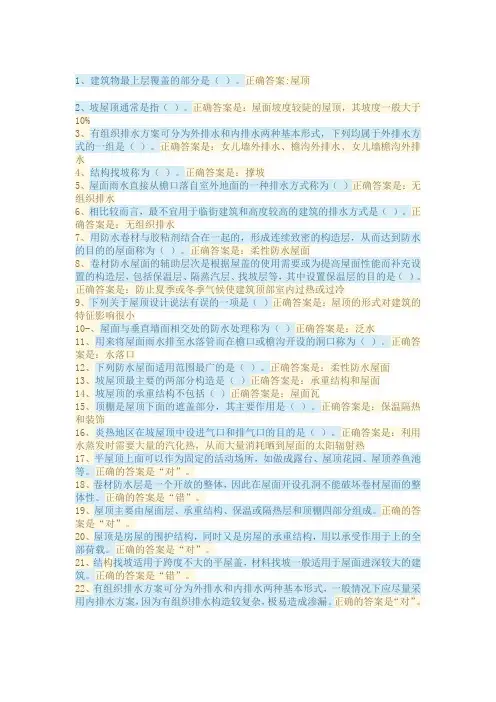

1、建筑物最上层覆盖的部分是（）。

正确答案:屋顶2、坡屋顶通常是指（）。

正确答案是：屋面坡度较陡的屋顶，其坡度一般大于10%3、有组织排水方案可分为外排水和内排水两种基本形式，下列均属于外排水方式的一组是（）。

正确答案是：女儿墙外排水、檐沟外排水、女儿墙檐沟外排水4、结构找坡称为（）。

正确答案是：撑坡5、屋面雨水直接从檐口落自室外地面的一种排水方式称为（）正确答案是：无组织排水6、相比较而言，最不宜用于临街建筑和高度较高的建筑的排水方式是（）。

正确答案是：无组织排水7、用防水卷材与胶粘剂结合在一起的，形成连续致密的构造层，从而达到防水的目的的屋面称为（）。

正确答案是：柔性防水屋面8、卷材防水屋面的辅助层次是根据屋盖的使用需要或为提高屋面性能而补充设置的构造层，包括保温层、隔蒸汽层、找坡层等，其中设置保温层的目的是（）。

正确答案是：防止夏季或冬季气候使建筑顶部室内过热或过冷9、下列关于屋顶设计说法有误的一项是（）正确答案是：屋顶的形式对建筑的特征影响很小10-、屋面与垂直墙面相交处的防水处理称为（）正确答案是：泛水11、用来将屋面雨水排至水落管而在檐口或檐沟开设的洞口称为（）。

正确答案是：水落口12、下列防水屋面适用范围最广的是（）。

正确答案是：柔性防水屋面13、坡屋顶最主要的两部分构造是（）正确答案是：承重结构和屋面14、坡屋顶的承重结构不包括（）正确答案是：屋面瓦15、顶棚是屋顶下面的遮盖部分，其主要作用是（）。

正确答案是：保温隔热和装饰16、炎热地区在坡屋顶中设进气口和排气口的目的是（）。

正确答案是：利用水蒸发时需要大量的汽化热，从而大量消耗晒到屋面的太阳辐射热17、平屋顶上面可以作为固定的活动场所，如做成露台、屋顶花园、屋顶养鱼池等。

正确的答案是“对”。

18、卷材防水层是一个开放的整体，因此在屋面开设孔洞不能破坏卷材屋面的整体性。

正确的答案是“错”。

19、屋顶主要由屋面层、承重结构、保温或隔热层和顶棚四部分组成。

建筑构造概述5章作业答案

建筑构造概述5章作业答案

第五章建筑构造概述(42)+5一．判断题1.构造和建造是同义词，建筑构造以研究建筑的建造特别是建筑师负责设计并交付施工的内容为主。

（）2.建筑的主要组成部分主要有10大类。

（）3.基础和建筑空间没关系，是建筑以外的部分。

（）4.墙体主要用来支承楼板或屋面。

（）5.施工工艺是指必须遵循的施工的先后顺序。

（）6.构造层次同时反映了施工工序。

（）7.遮饰施工缝或变形缝的构件的安装，有一边或两边固定之分。

（）8.采取什么样的安装固定构件的方法，同安装位置以及构件的制作材料有关。

（）9.强度是建筑构件抵抗因为外力作用而弹性变形的能力。

（）10.建筑设计有设计的标准，施工有施工的标准，材料和构件生产也有相关标准。

（）11.建筑抵抗因为各种原因而导致倾覆的能力，称之为稳定性。

（）12.雨棚和阳台属于建筑的主要组成部分。

（）13.同一种构件一般可以选择不同的安装固定方法。

（）14.南北不同地区的一些构造做法，会有差异。

（）15.门窗设计图的构造尺寸，已包含了的施工缝的尺寸。

（）二．选择题1．玻璃的安装，不可以采用（）的方法。

A．钉固B．嵌固 C．焊接D．挂接2．为减少构件的挠度，不可以（）A．选择刚度大的材料B．缩小构件的长度 C．一端固定构件D．加大断面尺寸3. 为增加构件的稳定性，较好的方法是（）。

A．减轻自重 B. 增加水平支撑 C. 缩小构件的断面尺寸 D. 增强构件的刚度4. 楼地面的面层，与以下构造层次无直接联系的是（）。

A. 保护层B. 垫层C. 结合层D. 找平层5. 以下的施工方法不是用于涂料的是（）。

A．抹涂 B．弹涂 C．粘贴 D．喷涂6. 20厚1:2.5水泥砂浆，不能作为（）。

A、找平层B、结合层C、防水层D、保护层7. 以下（）的说法是错误的。

A．施工过程中不能留缝 B．各种缝可以通过装修来消除C．建筑常会设置变形缝 D．有些缝的存在并不表示施工质量不好。

8. 柱子常会受到各种力的作用，但不包括（）。

建筑工程技术《第5章 民用建筑概述》

建筑工程技术《第5章 民用建筑概述》

第五章民用建筑概述5．1 民用建筑构造的构造组成民用建筑通常是由基础、墙体（或柱）、楼板层（或楼地层）、楼梯、门窗、屋顶等六个主要部分所组成。

房屋除了上述几个主要组成部分之外，对不同使用功能的建筑，还有一些附属的构件和配件，如阳台、雨篷、台阶、散水、勒脚、通风道等。

这些构配件也可以称为建筑的次要组成部分。

1 基础基础是建筑物向地基传递荷载的下部结构。

作用：承受建筑物的的全部荷载、并将这些荷载传给地基。

设计要求：1．必须具有足够的强度、刚度和耐久性；2．能抵御地下各种不良因素的侵蚀。

2 墙体（或柱）墙体（或柱）是建筑物的竖向承重和围护构件作用：1．承重：承受建筑物由屋顶或楼板层等水平构件传来的荷载，并将这些荷载传给基础；2．围护：外墙起着抵御自然界各种因素对室内的侵袭的作用；3．分隔：内墙起着分隔房间、创造室内舒适环境的作用。

设计要求：根据墙体功能的不同，分别具有足够的强度、稳定性、保温、隔热、隔声、防水、防火等能力，并具有一定的耐久性和经济性。

3 楼板层和地坪（楼地层）楼板层和地坪（楼地层）是楼房建筑中水平方向的承重构件和分隔构件。

作用：1．承重：承受楼板层本身自重及外加荷载（家具、设备、人体的荷载），并将这些荷载传给墙（或柱）；2．分隔楼层：按房间层高将整栋建筑物沿水平方向分为若干层；3．对墙身起着水平支撑的作用。

设计要求：1．具有足够的强度、刚度和隔声能力；2．具有防潮、防水、防火能力。

地坪是建筑底层房间与下部土层相接触的部分，它承担着底层房间的地面荷载。

由于地坪下面往往是夯实的土壤，所以强度要求比楼板低。

不同地坪，要求具有耐磨、防潮、防水和保温等不同的性能。

楼梯楼梯是楼房建筑的垂直交通设施。

作用：1．供人们上下楼层的垂直交通联系和紧急疏散；2．起着重要的装饰作用。

设计要求：1．具有足够的通行能力；2．具有足够的强度；3．防火、防水和防滑。

5 屋顶：建筑物顶部的外围护和承重构件屋顶是建筑物顶部的外围护和承重构件作用：1．围护：抵御自然界不利因素的侵袭：风、雨、雪、太阳热辐射等对顶层房间的影响；2．承重：承受建筑物顶部荷载，并将这些荷载传给垂直方向的墙（或柱）等承重构件。

《建筑装饰构造》第五章 隔墙和隔断装饰构造

《建筑装饰构造》第五章 隔墙和隔断装饰构造

第五章隔墙和隔断装饰构造第一节概述隔墙和隔断是分隔空间的非承重构件。

其作用是对空间的分隔、引导和过渡。

隔墙和隔断的不同之处：1、分隔空间的程度和特点不同。

隔墙通常是做到顶。

将空间完全分为两个部分，相互隔开，没有联系，必要时隔墙上设有门。

隔断可到顶也可不到顶，空间似分非分，相互可以渗透，视线可不被遮挡，有时设门，有时设门洞，比较灵活。

2、拆装的灵活性不同。

隔墙设置后一般固定不变。

隔断可以移动或拆装，空间可分可合。

第二节隔墙的装饰构造隔墙构造设计要求：1、自重轻；2、强度、刚度、稳定性好；3、墙体薄；4、隔声性能好；5、满足防火、防水、防潮等特殊要求；6、便于拆除。

隔墙的类型按构造方式不同可分为砌块式隔墙、立筋式隔墙、板材式隔墙三类。

一、砌块式隔墙采用普通粘土砖、空心砖、加气混凝土砌块、玻璃砖等块材砌筑而成的非承重墙。

普通粘土砖隔墙一般有1/2砖隔墙和1/4砖隔墙。

1/2砖墙用全顺式砌筑，高度不宜超过4米，长度不宜超过6米，否则要加设构造柱和拉梁加固。

1/4砖墙用砖侧砌而成，一般用于小面积隔墙。

空心砖隔墙和轻质砌块隔墙重量轻，隔热性能好，也要采取加固措施。

玻璃砖隔墙美观、通透、整洁、光滑，保温隔声性能好。

玻璃砖侧面有凹槽，采用水泥砂浆或结构胶拼砌，缝隙一般10毫米。

若砌筑曲面时，最小缝隙3毫米，最大缝隙16毫米。

玻璃砖隔墙高度控制在4.5米以下，长度也不宜过长。

凹槽中可加钢筋或扁钢进行拉接，提高稳定性。

面积超过12～15平方米时，要增加支撑加固。

二、立筋式隔墙指由骨架和饰面层所组成的轻质隔墙。

有板条抹灰隔墙、钢板网抹灰隔墙、各种板材隔墙、轻钢龙骨石膏板隔墙等。

（一）基本构造要点1、布置隔墙龙骨常用隔墙骨架有木龙骨和金属龙骨。

（1）木龙骨由木制的上槛、下槛、墙筋、斜（横）撑构成。

骨架与楼板应连接牢固，墙筋间距视面层而定，一般400～600毫米。

隔墙下部砌筑二至三皮实心砖，同时骨架还应作防火、防腐处理。

建筑构造概述

建筑构造概述
• .4.1自然因素影响
• 自然环境因素影响，即大气温度、太阳热 辐射以及风雨冰雪等
• 为了防止和减轻自然因素对建筑物的危害， 对建筑物各部位采取相应防范措施。如防 潮、防水、保温、防冻
• 5.4.2人为因素的影响
• 人类的生产和生活等活动也对建筑物产 生影响，如机械振动、化学腐蚀、噪声、 生活生产
的办公楼等。
• b.医疗建筑医院、疗养院等。 • c.文教建筑学校、图书馆、文化宫等。
• (2)工业建筑工业 • (3)农业建筑农业建筑 • 4.按建筑结构的承重方式分类 • 1)墙承重式 • 2)排架结构主要承重体系 • 3)框架结构主要承重体系 • 4）空间结构
• 1.建筑物的耐久年限主要是根据建筑物的重 要性和建筑物的质量标准而定
• 1.按建筑物的层数分类
• 建筑物按其高度和层数可分为低层建筑、 多层建筑、高层建筑和超高层建筑。具体 划分如
• 下：‘
• (1)住宅建筑一般把1-3层称为低层建筑46层称为多层建筑7-9层称为中高层
• 建筑；10层以上称为高层建筑。
•
• (2)公共建筑及综合建筑我国建设部《民用 建筑设计通则》中规定，把总高度超过24 m
• 定，用以标注建筑物定位线（轴线）之间 的距离，以及建筑物制品、构配件及有关 设备位置界限之间的尺寸，是应用最广泛 的房屋构造的定位尺寸。
• 2)构造尺寸构造尺寸是建筑制品、构图5-1 三种尺寸的关系配件等生产的设计尺寸。
• 一般情况下，构造尺寸加上缝隙尺寸等于 标志尺寸。缝隙尺寸的大小宜符合模数数 列的规定。
• 建筑构造具有综合性、实践性强的特点， 它涉及建筑材料、建筑结构、建筑物理、 建筑设备和建筑施工等有关知识。
• 只有全面地、综合地运用好这些知识，构 满足适用、安全、经济、美观的要求。

国开大2020建筑构造第五章自测答案

国开大2020建筑构造第五章自测答案

国开大2020建筑构造第五章自测答案1、建筑物最上层覆盖的部分是（）。

正确答案:屋顶2、坡屋顶通常是指（）。

正确答案是：屋面坡度较陡的屋顶，其坡度一般大于10%3、有组织排水方案可分为外排水和内排水两种基本形式，下列均属于外排水方式的一组是（）。

正确答案是：女儿墙外排水、檐沟外排水、女儿墙檐沟外排水4、结构找坡称为（）。

正确答案是：撑坡5、屋面雨水直接从檐口落自室外地面的一种排水方式称为（）正确答案是：无组织排水6、相比较而言，最不宜用于临街建筑和高度较高的建筑的排水方式是（）。

正确答案是：无组织排水7、用防水卷材与胶粘剂结合在一起的，形成连续致密的构造层，从而达到防水的目的的屋面称为（）。

正确答案是：柔性防水屋面8、卷材防水屋面的辅助层次是根据屋盖的使用需要或为提高屋面性能而补充设置的构造层，包括保温层、隔蒸汽层、找坡层等，其中设置保温层的目的是（）。

正确答案是：防止夏季或冬季气候使建筑顶部室内过热或过冷9、下列关于屋顶设计说法有误的一项是（）正确答案是：屋顶的形式对建筑的特征影响很小10-、屋面与垂直墙面相交处的防水处理称为（）正确答案是：泛水11、用来将屋面雨水排至水落管而在檐口或檐沟开设的洞口称为（）。

正确答案是：水落口12、下列防水屋面适用范围最广的是（）。

正确答案是：柔性防水屋面13、坡屋顶最主要的两部分构造是（）正确答案是：承重结构和屋面14、坡屋顶的承重结构不包括（）正确答案是：屋面瓦15、顶棚是屋顶下面的遮盖部分，其主要作用是（）。

正确答案是：保温隔热和装饰16、炎热地区在坡屋顶中设进气口和排气口的目的是（）。

正确答案是：利用水蒸发时需要大量的汽化热，从而大量消耗晒到屋面的太阳辐射热17、平屋顶上面可以作为固定的活动场所，如做成露台、屋顶花园、屋顶养鱼池等。

正确的答案是“对”。

18、卷材防水层是一个开放的整体，因此在屋面开设孔洞不能破坏卷材屋面的整体性。

正确的答案是“错”。

19、屋顶主要由屋面层、承重结构、保温或隔热层和顶棚四部分组成。

房屋建筑学第5章 建筑构造概论

房屋建筑学第5章 建筑构造概论

香港茵怡花园
（摘自黄华生编著《建筑外墙香港 案例 》，中国计划出版社 、贝思 出版有限公司 ）达 建筑构造设计通过构造详图来加以表达。构造详图通常是在建筑的平、立、剖
面图上，通过引出放大或进一步剖切放大节点的做法，将细部用详图表达清楚。
5.3.1详图的索引方法 图纸中的某一局部构件如需画详图，应以索引符号引出，索引符号用细实线画
上海“新天地”
1923年造
材料和工艺的发展使建筑的 面貌发生了很大的变化
1999年造
第5章 建筑构造概论
5.2 影响建筑构造的因素和设计原则
5.2.2 建筑构造设计原则 1.满足建筑使用功能的要求 2.确保结构安全 3.适应建筑工业化和建筑施工的需要 4.注重社会、经济和环境效益 5.注重美观要求
第3篇 民用建筑构造设计
05 建筑构造概论
第5章 建筑构造概论
本章提要
建筑构造是研究建筑物各组成部分的构造原理和构造方法的学科。本章主要 讲述房屋是由哪些基本构件组成，各构件在房屋中所起的作用，介绍影响建筑构 造的主要因素、建筑构造的设计原则及建筑构造图的基本表达方法。
主要任务是根据建筑物的使用功能、技术经济和艺术造型要求提供合理的构 造方案，作为建筑设计的依据。
出，圆的直径为10mm。
第5章 建筑构造概论
索引符号应按下列规定编写： 1.索引出的详图如与被索引的图样在同一张图纸上内，应在索引符号的上半圆中
用阿拉伯数字注明该详图的编号，并在下半圆中间画一段水平细实线（如图 a）； 2.索引出的详图如与被索引的图样不在同一张图纸内，应在索引符号的下半圆中
用阿拉伯数字注明该详图所在图纸的图纸号（如图 b）；
a）
b）
索引符号 a）被索引详图在本张图纸 b）被索引详图在另张图纸

建筑构造第五章：楼梯

建筑构造第五章：楼梯

《建筑构造》上册－第五章 楼梯
楼梯例题二
【例2】 某住宅的开间尺寸为2700mm，进深尺寸为5100mm，层高2700mm，封闭式平面，内墙 某住宅的开间尺寸为2700mm，进深尺寸为5100mm，层高2700mm，封闭式平面，内墙 为240mm，轴线居中，外墙360mm，轴线外侧240mm，内侧120mm。室内外高差750mm，楼梯 240mm，轴线居中，外墙360mm，轴线外侧240mm，内侧120mm。室内外高差750mm，楼梯 间底部有出入口，门高2000mm。 间底部有出入口，门高2000mm。 【解】 1.本题为封闭式楼梯，层高为2700mm，初步确定步数为16步。 1.本题为封闭式楼梯，层高为2700mm，初步确定步数为16步。 2.踏步高度h＝2700÷16＝168.75mm，踏步宽度b取260mm。 2.踏步高度h 2700÷16＝168.75mm，踏步宽度b 260mm。 3.由于楼梯间下部开门，故取第一跑步数多，第二跑步数少的两跑楼梯。步数多的第一跑取9步， 3.由于楼梯间下部开门，故取第一跑步数多，第二跑步数少的两跑楼梯。步数多的第一跑取9 第二跑取7步。二层以上则各取8 第二跑取7步。二层以上则各取8步 4.确定梯段宽度B1，根据开间净尺寸确定。2700－2×120＝2460mm，取梯井为160mm， 4.确定梯段宽度B ，根据开间净尺寸确定。2700－ 120＝2460mm，取梯井为160mm， 梯段宽B 梯段宽B1＝(2460－160)÷2＝1150mm (2460－160)÷ 5.确定休息板宽度L2，取L2＝1150＋130＝1280mm。 5.确定休息板宽度L ，取L 1150＋130＝1280mm。 6.计算梯段投影长度，以最多步数的一段为准。 6.计算梯段投影长度，以最多步数的一段为准。 L1＝260×(9－1)＝2080mm 260×(9－1)＝ 7.校核 7.校核 进深净尺寸5100－ 进深净尺寸5100－2×120＝4860mm。 120＝4860mm。 4860-1280-2080-1280＝220mm， 这段尺寸可以放在楼层处) 4860-1280-2080-1280＝220mm，(这段尺寸可以放在楼层处) 高度尺寸：168.75× 高度尺寸：168.75×9＝1518.75mm 室内外高差750中，700用于室内，50用于室外。 室内外高差750中，700用于室内，50用于室外。 1518.75+700＝2218.75mm，大于2000mm可以满足开门及梁下通行高度至少在1950mm以上， 1518.75+700＝2218.75mm，大于2000mm可以满足开门及梁下通行高度至少在1950mm以上， 也基本符合要求。 8.画平面、剖面草图 8.画平面、剖面草图

建筑构造第五章 垂直交通设施

建筑构造第五章 垂直交通设施

第五章垂直交通设施一、填空题1. 双股人流通过楼梯时，梯段宽度至少应为( )。

2. 楼梯平台部位净高应不小于( )，顶层楼梯平台的水平栏杆高度不小于( )。

3. 楼梯中间平台宽度是指( )至转角扶手中心线的水平距离。

4. 楼梯是建筑物的垂直交通设施，一般由( )、( )、( )等部分组成。

5. 现浇钢筋混凝土楼梯的结构形式有( )和( )。

6. 楼梯中间平台宽度不应( )楼梯宽度。

7. 室内楼梯扶手高度不小于( )mm，顶层楼梯平台水平栏杆高度不小于( )mm 。

8、楼梯踏步尺寸的经验公式。

二、选择题1. ( )楼梯不可以作为疏散楼梯。

A. 直跑楼梯B. 交叉楼梯C. 螺旋楼梯D. 平行双跑楼梯2. 每个梯段的踏步数以( )为宜。

A. 2～10级B. 3～10级C. 3～18级D. 3～15级3. 楼梯段部位的净高不应小于( )。

A. 2200mmB. 2000mmC. 1950mmD. 2400mm4. 首层楼梯平台下要做出入口，其净高不应小于( )。

A. 2200mmB. 2000mmC. 1950mmD. 2400mm5. 踏步高不宜超过( )mm。

A. 175B. 310C. 210D. 2006. 室内楼梯扶手的高度通常为( )mm 。

A. 850B. 900C. 1100D. 15007. 梁式楼梯梯段由( )几部分组成。

Ⅰ. 平台Ⅱ. 栏杆Ⅲ. 梯斜梁Ⅳ. 踏步板A. ⅠⅡB. ⅡⅣC. ⅡⅢD. ⅢⅣ8. 在住宅及公共建筑中，楼梯形式应用最广的是( )。

A. 直跑楼梯B. 平行双跑楼梯C. 双跑直角楼梯D. 扇形楼梯9. 在楼梯组成中起到供行人间歇和转向作用的是( )。

A. 楼梯段B. 中间平台C. 楼层平台D. 栏杆扶手10. 室外台阶的踏步高一般在( )左右。

A. 150mmB. 200mmC. 180mmD. 100～150mm二、判断题1、梁板式楼梯的踏步板受力钢筋应沿楼梯段的长度方向配置。

建筑结构第五章

建筑结构第五章

设缝的缺点：
地震作用时，防震缝两侧的房屋很容易发生碰幢而造成震害。
5.1 概述
高层建筑设防震缝情况： 1）平面长度和突出部分尺寸超出表5-6的限值，而又没
采取加强措施。
2）各部分结构刚度、荷载或质量相差悬殊，而又没采取有 效措施。
3）房屋有较大错层时。
5.1 概述
设置防震缝的要求：
1）防震缝最小宽度 框架结构：高度≤15ｍ时，取70mm；＞15ｍ时，每增加2~5m，加宽20mm；
5.1 概述
沉降缝不但应贯通上部结构，而且应贯通基础本身。
设置沉降缝后，上部结构应在缝的两侧分别布置抗
侧力结构，形成双梁、双柱和双墙的现象。
5.1 概述
一般地，对建筑结构各部分不均匀沉降采取“放”、“抗”、
“调”方法来处理。 放——即设沉降缝，让各部分自由沉降，互不影响；
抗——即采用端承桩或利用刚度很大的基础来抵抗沉降差
可塑性，其造价较低，其缺点是构件断面大、自重大。
2. 高层建筑的受力特点 高层建筑结构要同时承受竖向荷载和水平作用（即风荷载、
水平地震作用）。
在多层建筑结构中，水平作用产生的荷载效应逐渐增大；在 高层建筑结构中，水平作用将成为控制因素。
5.1 概述
（a）轴力与高度的关系；（b)弯矩与高度的关系；（c）侧向位移与高度的关系
V y ,i
Vy ,i 0.8Vy ,i 1
5.1 概述
4）抗震设计时，结构竖向抗侧力构件宜上、下连续贯通。
5.1 概述
5）当结构上部楼层相对于下部楼层有收进、或外挑时，应 满足： ①当上部楼层有收进，且 H1/H之比大于 0.2 时，B1不宜小 于B的 0.75 倍； ②当上部楼层有外挑时，B不宜小于上部楼层水平尺寸B1 的0.9倍，且水 平外挑尺寸a不宜大于4m。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

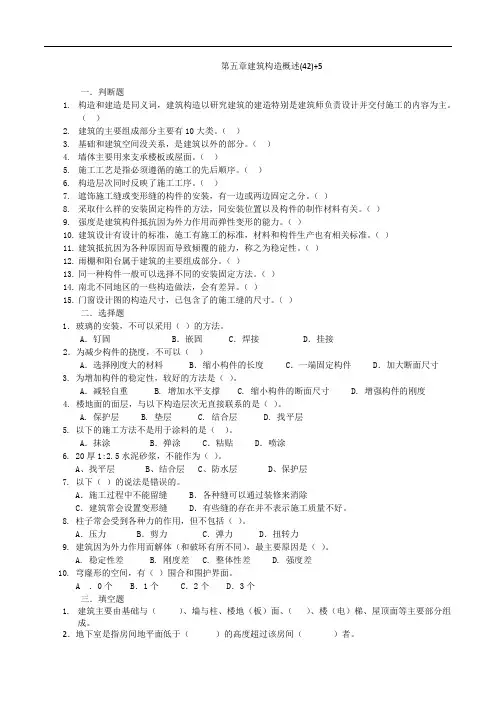

第五章建筑构造概述(42)+5
一．判断题
1.构造和建造是同义词，建筑构造以研究建筑的建造特别是建筑师负责设计并交付施工的内容为主。

（）
2.建筑的主要组成部分主要有10大类。

（）
3.基础和建筑空间没关系，是建筑以外的部分。

（）
4.墙体主要用来支承楼板或屋面。

（）
5.施工工艺是指必须遵循的施工的先后顺序。

（）
6.构造层次同时反映了施工工序。

（）
7.遮饰施工缝或变形缝的构件的安装，有一边或两边固定之分。

（）
8.采取什么样的安装固定构件的方法，同安装位置以及构件的制作材料有关。

（）
9.强度是建筑构件抵抗因为外力作用而弹性变形的能力。

（）
10.建筑设计有设计的标准，施工有施工的标准，材料和构件生产也有相关标准。

（）
11.建筑抵抗因为各种原因而导致倾覆的能力，称之为稳定性。

（）
12.雨棚和阳台属于建筑的主要组成部分。

（）
13.同一种构件一般可以选择不同的安装固定方法。

（）
14.南北不同地区的一些构造做法，会有差异。

（）
15.门窗设计图的构造尺寸，已包含了的施工缝的尺寸。

（）
二．选择题
1．玻璃的安装，不可以采用（）的方法。

A．钉固B．嵌固 C．焊接D．挂接
2．为减少构件的挠度，不可以（）
A．选择刚度大的材料B．缩小构件的长度 C．一端固定构件D．加大断面尺寸
3. 为增加构件的稳定性，较好的方法是（）。

A．减轻自重 B. 增加水平支撑 C. 缩小构件的断面尺寸 D. 增强构件的刚度
4. 楼地面的面层，与以下构造层次无直接联系的是（）。

A. 保护层
B. 垫层
C. 结合层
D. 找平层
5. 以下的施工方法不是用于涂料的是（）。

A．抹涂 B．弹涂 C．粘贴 D．喷涂
6. 20厚1:2.5水泥砂浆，不能作为（）。

A、找平层
B、结合层
C、防水层
D、保护层
7. 以下（）的说法是错误的。

A．施工过程中不能留缝 B．各种缝可以通过装修来消除
C．建筑常会设置变形缝 D．有些缝的存在并不表示施工质量不好。

8. 柱子常会受到各种力的作用，但不包括（）。

A．压力 B．剪力 C．弹力 D．扭转力
9. 建筑因为外力作用而解体（和破坏有所不同），最主要原因是（）。

A. 稳定性差
B. 刚度差
C. 整体性差
D. 强度差
10. 穹窿形的空间，有（）围合和围护界面。

A ．0个 B．1个 C．2个 D．3个
三．填空题
1.建筑主要由基础与（）、墙与柱、楼地（板）面、（）、楼（电）梯、屋顶面等主要部分组
成。

2．地下室是指房间地平面低于（）的高度超过该房间（）者。

3．窗是主要用于建筑空间的采光和（），并（）空间的构件。

4．为实现一种建造结果，常会在若干相关的工艺当中选择一种，以追求（）和（）。

5．建筑的各种围护结构或空间界面的（），为满足设计和使用要求，会用若干的（）进行组合，形成不同的（），即构造层次。

6．（）允许构件之间有一定限度的（），刚性则不然。

7. 构件（）的安装方法是，先预留孔洞或（），插入或（）后再固定牢靠。

8. 刚度是建筑构件抵抗因（）作用而（）的能力。

9．稳定性是构件抵抗因（）或其它原因而（）的能力。

10．在（）中，发现设计图纸要求低于与（）和行业标准要求时，当以（）和行业标准为准。

四．简答题
1．建筑的牢固体现在哪些方面？
2．试想玻璃构件可以采用哪些方法，安装到墙面上？
3．试想较轻的金属构件，可以用哪些方法安装到楼板下面去？
4．试想可以用哪些方法，保证一堵120厚，6米长3米高的景墙，具备足够的稳定性？
5．构件的设计尺寸和施工缝有无关系？为什么？
6．如果楼板的刚度不够，虽然肯定不会破坏，但会产生什么现象而影响使用？
7．试想哪些建筑的部位和构件，宜采用柔性连接的安装方式？
8．要将一个每边300的混凝土立方块，搁置到墙面上，可以采用哪些方法，使之既牢固又美观？
9．如果一段砖砌墙体因承受梁的荷载而强度不够，可采取哪些构造手段加强？
10．不同金属构件连接时，应注意避免什么问题？
五．作图题
1．绘制一个剖面图，能够反映出建筑的几个主要组成部分；
2．绘制室内玻化砖地面的构造大样，并以文字标明构造层次。
