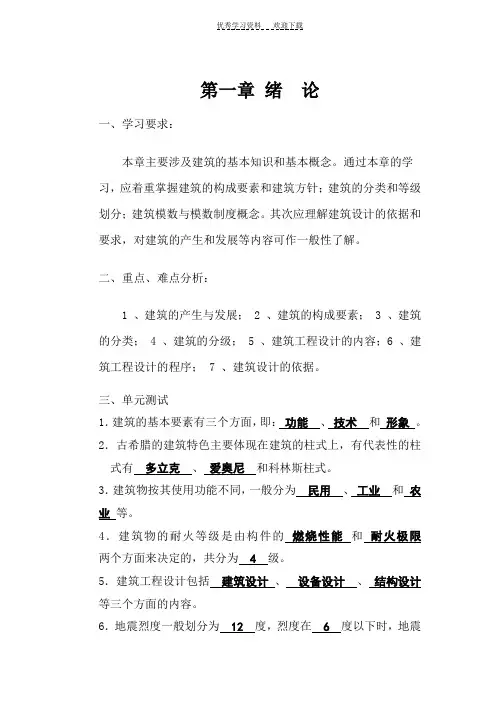

第一章绪论一、学习要求:本章主要涉及建筑的基本知识和基本概念。
通过本章的学习,应着重掌握建筑的构成要素和建筑方针;建筑的分类和等级划分;建筑模数与模数制度概念。
其次应理解建筑设计的依据和要求,对建筑的产生和发展等内容可作一般性了解。
二、重点、难点分析:1 、建筑的产生与发展;2 、建筑的构成要素;3 、建筑的分类;4 、建筑的分级;5 、建筑工程设计的内容;6 、建筑工程设计的程序;7 、建筑设计的依据。
三、单元测试1.建筑的基本要素有三个方面,即:功能、技术和形象。
2.古希腊的建筑特色主要体现在建筑的柱式上,有代表性的柱式有多立克、爱奥尼和科林斯柱式。
3.建筑物按其使用功能不同,一般分为民用、工业和农业等。
4.建筑物的耐火等级是由构件的燃烧性能和耐火极限两个方面来决定的,共分为 4 级。
5.建筑工程设计包括建筑设计、设备设计、结构设计等三个方面的内容。
6.地震烈度一般划分为12度,烈度在6度以下时,地震对建筑物的影响较小,一般可不考虑抗震措施。
7.《建筑模数协调统一标准》中规定,基本模数以 M表示,数值为100mm。
8.地震烈度表示地面及房屋建筑遭受地震破坏的程度。
房屋抗震设防的重点应在 6、7、8、9度地区。
9.公共建筑及综合性建筑总高度超过24 m者为高层(不包括单层主体建筑);高度超过100 m时,为超高层建筑。
10.住宅建筑按层数划分为:1-3层为低层;4-6层为多层;7-9层为中高层;>10为高层。
11.建筑的构成三要素中1是建筑的目的,起着主导作用。
①建筑功能②建筑的物质技术条件③建筑形象④建筑的经济性12.建筑是建筑物和构筑物的统称, 3 属于建筑物。
①住宅、堤坝等②学校、电塔等③工厂、展览馆等④烟囱、办公楼等13.民用建筑包括居住建筑和公共建筑,其中 3 属于居住建筑。
①托儿所②宾馆③公寓④疗养院14.建筑物的耐久等级为二级时其耐久年限为 1 年,适用于一般性建筑。
①50~100 ②80~150 ③25~50 ④15~2515.普通粘土砖承重墙,当厚度为240mm时,其耐火极限为 1 。

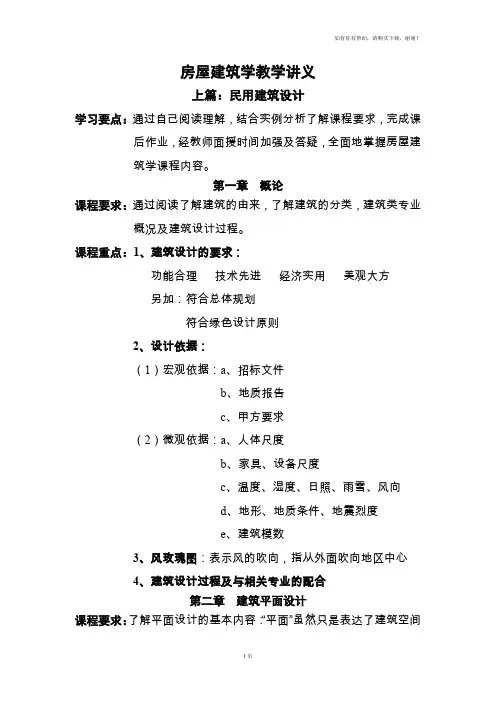

房屋建筑学教学讲义上篇:民用建筑设计学习要点:通过自己阅读理解,结合实例分析了解课程要求,完成课后作业,经教师面援时间加强及答疑,全面地掌握房屋建筑学课程内容。
第一章概论课程要求:通过阅读了解建筑的由来,了解建筑的分类,建筑类专业概况及建筑设计过程。
课程重点:1、建筑设计的要求:功能合理技术先进经济实用美观大方另加:符合总体规划符合绿色设计原则2、设计依据:(1)宏观依据:a、招标文件b、地质报告c、甲方要求(2)微观依据:a、人体尺度b、家具、设备尺度c、温度、湿度、日照、雨雪、风向d、地形、地质条件、地震烈度e、建筑模数3、风玫瑰图:表示风的吹向,指从外面吹向地区中心4、建筑设计过程及与相关专业的配合第二章建筑平面设计课程要求:了解平面设计的基本内容:“平面”虽然只是表达了建筑空间的一个局部内容,但它能基本含概空间的全部功能内容。
课程重点:1、平面设计中使用空间类型(1)生活空间(2)工作、学习空间(3)公共活动空间2、平面设计中交通空间类型及要求(1)线形交通:带形走道、走廊(2)面形交通:门厅或过厅设计要求:①交通路线简捷明确、联系方便②人流通畅,紧急疏散时迅速安全③满足一定的采光通风要求④在尽可能节省交通面积的情况下考虑空间处理3、过道(走廊)、楼梯、坡道,门厅、过厅和出入口的设计尺寸要求。
4、建筑平面的多种组合设计方式(1)走廊式组合(2)套间式组合(3)大厅式组合5、建筑平面组合和结构布置的关系:(1)混合结构,石、砖等墙体承重,钢筋砼梁板等水平构件:注意跨度限制。
(2)框架结构:空间灵活(3)空间结构:任意空间组合6、基地环境对建筑平面组合的影响建筑平面组合必须满足基地位置的城市总体规划需要(1)基地形状及朝向(2)基地地形条件(3)基地周边环境课后作业:1、查阅建筑书刊上的建筑方案,了解建筑平面关系及建筑单体与场地关系。
第三章建筑剖面设计课程要求:了解建筑剖面设计是空间的确切,是使用的验证,也是控制造价及节约用地的前提条件。

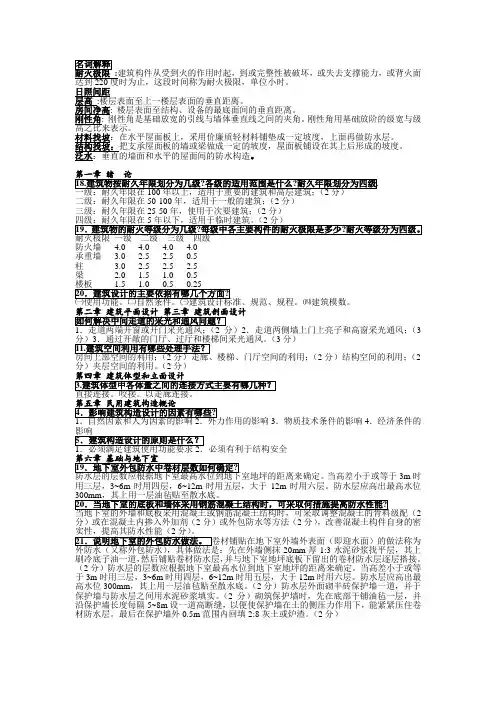

耐火极限:建筑构件从受到火的作用时起,到或完整性被破坏,或失去支撑能力,或背火面日照间距层高:房间净高: 楼层表面至结构、设备的最底面间的垂直距离。
刚性角: 刚性角用基础放阶的级宽与级高之比来表示。
材料找坡:在水平屋面板上,采用价廉质轻材料铺垫成一定坡度,上面再做防水层。
结构找坡:把支承屋面板的墙或梁做成一定的坡度,屋面板铺设在其上后形成的坡度。
泛水:垂直的墙面和水平的屋面间的防水构造。
二级:耐久年限在50-100年,适用于一般的建筑;(2分)三级:耐久年限在25-50年,使用于次要建筑;(2分)防火墙 4.0 4.0 4.0 4.0承重墙 3.0 2.5 2.5 0.5柱 3.0 2.5 2.5 2.5梁 2.0 1.5 1.0 0.52.走道两侧墙上门上亮子和高窗采光通风;(3(3分)(2分)结构空间的利用;(2 分)夹层空间的利用。
(2分)3.物质技术条件的影响4.经济条件的当高差小于或等于3m时用三层,3~6m时用四层,6~12m时用五层,大于12m时用六层。
防水层应高出最高水位2分)或在混凝土内掺入外加剂(2分)或外包防水等方法(2分),改善混凝土构件自身的密20mm厚1:3水泥砂浆找平层,其上刷冷底子油一道,然后铺贴卷材防水层,并与地下室地坪底板下留出的卷材防水层逐层搭接。
(2分)防水层的层数应根据地下室最高水位到地下室地坪的距离来确定。
当高差小于或等于3m时用三层,3~6m时用四层,6~12m时用五层,大于12m时用六层。
防水层应高出最高水位300mm,其上用一层油毡贴至散水底。
(2分)防水层外面砌半砖保护墙一道,并于保护墙与防水层之间用水泥砂浆填实。
(2分)砌筑保护墙时,先在底部干铺油毡一层,并沿保护墙长度每隔5~8m设一道高断缝,以便使保护墙在土的侧压力作用下,能紧紧压住卷材防水层。
最后在保护墙外0.5m范围内回填2:8灰土或炉渣。
(2分)(如混凝土)时,其位置应设在室外地面以上,室内地面垫层高度范围内,一般在室内地面下60mm 处;(2分)b .当室内地面垫层采用透水材料(如灰土、碎砖)时,其位置应平齐或高于室内地面60mm 处;(2分)c .当内墙两侧地面出现高差,或外墙是地下室墙时,应在墙身内设置高低两道水平防潮层现在大多将其提高到底层窗台,它起着保护墙身和增加建筑物立面美观的作用。
第一章绪论一、填空题:1、构成建筑的基本要素是、和其中起主导作用。
2、为了保证建筑制品、构配件等有关尺寸间的统一协调,在建筑模数协调中尺寸分为、、。
3、建筑按规模和数量可分为和。
4、建筑物的耐久等级根据建筑物的重要性和规模划分为级。
耐久等级为二级的建筑物其耐久年限为年。
5、建筑物的耐火等级由和确定,建筑物的耐火等级一般分为级。
6、建筑的物质实体一般由、、及组合构成。
7、建筑的类型宏观上习惯分为、、。
8、建筑按层数分建筑、建筑、建筑。
9、公共建筑及综合性建筑的总高度米者为高层。
10、建筑模数分、、。
二、单选题:1、沥青混凝土构件属于()。
A:非燃烧体B:燃烧体C:难燃烧体D:易燃烧体2、分模数的基数为()。
①1/10m ②1/5m ③1/4m ④1/3m ⑤1/2mA:①③④B:③④⑤C:②③④D:①②⑤3、我国建筑统一模数中规定的基本模数是()。
A:10 B:100 C:300 D:6004、下列属于高层建筑的是()。
A: 9层住宅 B: 10层办公楼 C:单层体育训练馆 D: 16m高的4层写字楼5、组成房屋的构件中,下列既属承重构件又是围护构件的是()。
A: 墙、屋顶 B: 楼板、基础 C: 屋顶、基础 D: 门窗、墙6、组成房屋的承重构件有()。
A:屋顶、门窗、墙(柱)、楼板 B:屋顶、楼板、墙(柱)、基础C:屋顶、楼梯、门窗、基础 D:屋顶、门窗、楼板、基础7、较重要的建筑物其建筑设计一般划分为以下设计阶段()。
A: 方案设计、施工图设计B: 方案设计、初设设计、施工图设计C: 结构设计、建筑设计D: 初步设计、施工图设计8、建筑物按照使用性质可分为()。
①工业建筑②公共建筑③民用建筑④农业建筑A:①②③B:②③④C:①③④D:①②④9、民用建筑按照层数可分为()。
①单层建筑②低层建筑③高层建筑④多层建筑⑤超高层建筑A:①②③B:②③⑤C:③④⑤D:②③④10、判断建筑构件是否达到耐火极限的具体条件有()。

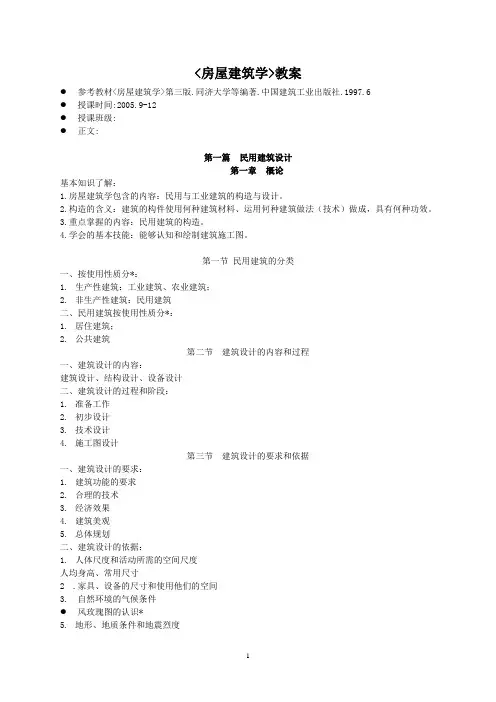

<房屋建筑学>教案●参考教材<房屋建筑学>第三版.同济大学等编著.中国建筑工业出版社.1997.6●授课时间:2005.9-12●授课班级:●正文:第一篇民用建筑设计第一章概论基本知识了解:1.房屋建筑学包含的内容:民用与工业建筑的构造与设计。
2.构造的含义:建筑的构件使用何种建筑材料、运用何种建筑做法(技术)做成,具有何种功效。
3.重点掌握的内容:民用建筑的构造。
4.学会的基本技能:能够认知和绘制建筑施工图。
第一节民用建筑的分类一、按使用性质分*:1.生产性建筑:工业建筑、农业建筑;2.非生产性建筑:民用建筑二、民用建筑按使用性质分*:1.居住建筑;2.公共建筑第二节建筑设计的内容和过程一、建筑设计的内容:建筑设计、结构设计、设备设计二、建筑设计的过程和阶段:1.准备工作2.初步设计3.技术设计4.施工图设计第三节建筑设计的要求和依据一、建筑设计的要求:1.建筑功能的要求2.合理的技术3.经济效果4.建筑美观5.总体规划二、建筑设计的依据:1.人体尺度和活动所需的空间尺度人均身高、常用尺寸2 .家具、设备的尺寸和使用他们的空间3. 自然环境的气候条件●风玫瑰图的认识*5.地形、地质条件和地震烈度地震烈度*:表示地面及房屋建筑遭受地震破坏的程度。
6~9度的意义6.建筑模数和模数制模数:人为制定的一个标准,使建筑构件统一化,便于生产和安装。
基本模数:是选定的标准尺度单位。
1M=100mm扩大模数、分模数7.燃烧性能和耐火极限(建筑等级划分的一个标准)燃烧性能:构件的可燃度。
非、难、燃烧体耐火极限:构件从受火到失去作用的时间,单位h。
第二章建筑平面设计基本知识:1.平面图概念:1200mm平切向下看到的建筑构件组合关系2.房间分类:主要用房、辅助用房、交通联系空间。
第一节使用部分的平面设计一、使用房间(主要用房)的内容是指建筑的主要利用房间,如住宅的起居室、卧室;商场的营业厅等二、房间设计参考的条件:1.房间的面积、形状和尺寸(1)房间的面积:家具或设备所占面积;人们活动需要的面积;房间内部的交通面积(2)房间的形状和尺寸:参考因素很多,如听觉、视觉;结构;美观等2.门窗在房间中的布置(1)门的宽度、数量和开启方式门的宽度由人流、家具、设备决定门的数量由防火规范限制门的开启方式由使用特点和门的用途决定(2)门的位置主要考虑交通路线的便捷和安全疏散的要求,其次考虑家具布置、风向等要求(3)窗的大小和位置:考虑室内采光、通风第二节交通联系部分的平面设计一、交通空间的内容:1.水平交通空间:走廊、过道2.垂直交通空间:楼梯、坡道、电梯3.交通联系枢纽:门厅、过厅二、交通空间的设计要求:1.简洁、方便、紧急疏散迅速2.一定的采光和通风3.力求节省面积,造型合理三、过道(走廊)1.宽度:人流通行宽度550~600mm,最小1100~1200mm(课本举例)2.长度:防火规范要求(表)四、楼梯和坡道1.宽度:由人流和防火要求决定2.形式:由使用要求决定——美观、空间大小等因素3.数量:楼层人数多少和建筑防火要求(课本举例)五、门厅、过厅和出入口1.门厅的作用:交通枢纽、公共服务2.门厅的面积:使用功能决定3.门厅的设计要点:导向性明确、简洁非交叉的交通流线第三节建筑平面的组合设计一、建筑平面的功能分析和组合方式1.功能分区和它们的联系和分隔(1)根据任务书分析建筑的功能区有那些,以及它们的主次关系(2)根据标准资料图集的功能区关系确定各功能区的远近关系2.建筑平面组合的几种方式(1)组合方式:走廊式组合——一侧或两侧布置:教室、病房、宿舍、办公室、旅店等几条平行的走廊或天井式走廊:医院、教室、展厅等套间式组合——窜联的房间:住宅(部分)、展览馆、火车站等大厅式组合——大厅为中心:剧院、体育馆等(2)选用根据:地形图——与其它建筑的动静与防火关系和尺寸的限制;当地气候——体形的确定与选用3.房间的使用顺序和交通路线组织(1)各房间的使用性质决定其主次、内外、上下、远近关系(2)人流交通的安排遵从房间使用的过程二、建筑平面组合和结构布置的关系(1)混合结构:房间的开间和进深基本相同,上下楼层的各房间的大小基本相同(2)框架结构:柱网的尺寸制定应尽量统一,而且满足大部分房间的尺寸要求。

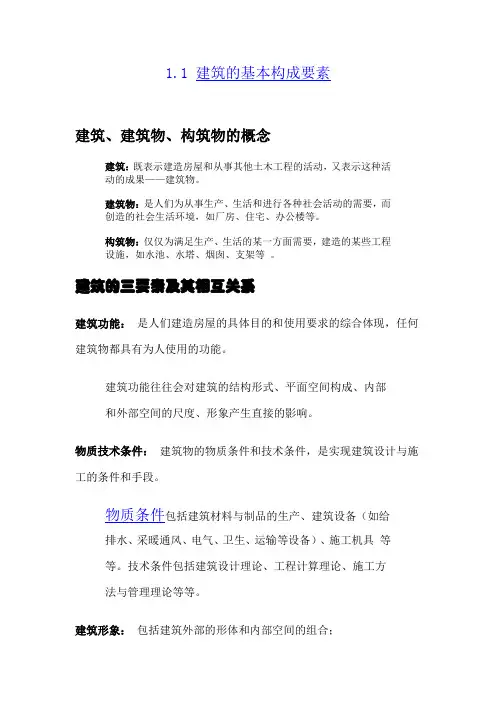

1.1 建筑的基本构成要素建筑、建筑物、构筑物的概念建筑:既表示建造房屋和从事其他土木工程的活动,又表示这种活动的成果——建筑物。
建筑物:是人们为从事生产、生活和进行各种社会活动的需要,而创造的社会生活环境,如厂房、住宅、办公楼等。
构筑物:仅仅为满足生产、生活的某一方面需要,建造的某些工程设施,如水池、水塔、烟囱、支架等。
建筑的三要素及其相互关系建筑功能:是人们建造房屋的具体目的和使用要求的综合体现,任何建筑物都具有为人使用的功能。
建筑功能往往会对建筑的结构形式、平面空间构成、内部和外部空间的尺度、形象产生直接的影响。
物质技术条件:建筑物的物质条件和技术条件,是实现建筑设计与施工的条件和手段。
物质条件包括建筑材料与制品的生产、建筑设备(如给排水、采暖通风、电气、卫生、运输等设备)、施工机具等等。
技术条件包括建筑设计理论、工程计算理论、施工方法与管理理论等等。
建筑形象:包括建筑外部的形体和内部空间的组合;包括表面的色彩与质感;包括建筑各部分的装修处理等的综合效果。
成功的建筑应当反映时代特征、反映民族特点、反映地方特色、反映文化色彩,并与周围的建筑和环境有机融合、协调,能经受时间的考验。
三者关系:三者相辅相成、辩证统一,其中建筑功能是决定因素。
1.3 建筑物的等级划分建筑物的耐久等级建筑物耐久等级的指标是耐久年限 , 耐久年限的长短是依据建筑物的重要性决定。
影响建筑寿命长短的主要因素是结构构件的选材和结构体系。
耐久等级一般分为 5 级,其具体划分方法见表 1-1 。
建筑物的耐火等级耐火等级取决于房屋的主要构件的耐火极限和燃烧性能。
单位为小时。
耐火极限:从受到火的作用起,到失去支持能力,或发生穿透性裂缝,或背火一面温度升高到220 ℃ 时所延续的时间。
燃烧性能:是指建筑构件在明火或高温辐射的情况下,能否燃烧及燃烧的难易程度。
建筑构件按照燃烧性能分成非燃烧体 ( 或称非燃烧体 ) 、难燃烧体和燃烧体。
我国高层民用建筑的耐火等级分为二级,多层建筑的耐火等级分为 4 级,其划分方法分别见表 1-2 和表 1-3 。

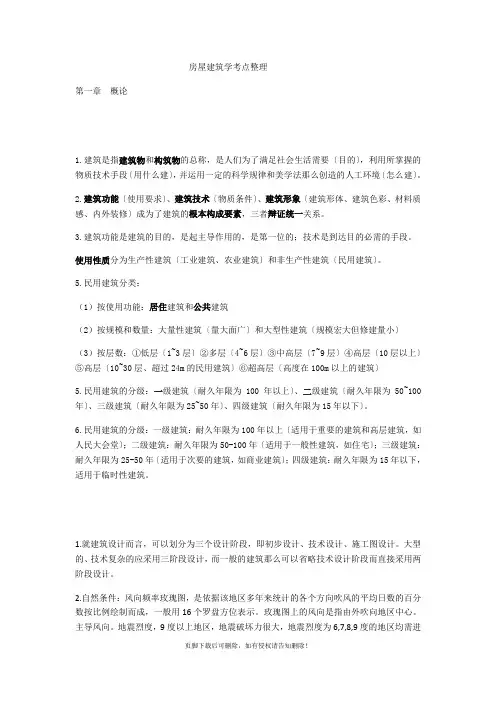

房屋建筑学考点整理第一章概论1.建筑是指建筑物和构筑物的总称,是人们为了满足社会生活需要〔目的〕,利用所掌握的物质技术手段〔用什么建〕,并运用一定的科学规律和美学法那么创造的人工环境〔怎么建〕。
2.建筑功能〔使用要求〕、建筑技术〔物质条件〕、建筑形象〔建筑形体、建筑色彩、材料质感、内外装修〕成为了建筑的根本构成要素,三者辩证统一关系。
3.建筑功能是建筑的目的,是起主导作用的,是第一位的;技术是到达目的必需的手段。
使用性质分为生产性建筑〔工业建筑、农业建筑〕和非生产性建筑〔民用建筑〕。
5.民用建筑分类:(1)按使用功能:居住建筑和公共建筑(2)按规模和数量:大量性建筑〔量大面广〕和大型性建筑〔规模宏大但修建量小〕(3)按层数:①低层〔1~3层〕②多层〔4~6层〕③中高层〔7~9层〕④高层〔10层以上〕⑤高层〔10~30层、超过24m的民用建筑〕⑥超高层〔高度在100m以上的建筑〕5.民用建筑的分级:一级建筑〔耐久年限为100年以上〕、二级建筑〔耐久年限为50~100年〕、三级建筑〔耐久年限为25~50年〕、四级建筑〔耐久年限为15年以下〕。
6.民用建筑的分级:一级建筑:耐久年限为100年以上〔适用于重要的建筑和高层建筑,如人民大会堂〕;二级建筑:耐久年限为50-100年〔适用于一般性建筑,如住宅〕;三级建筑:耐久年限为25-50年〔适用于次要的建筑,如商业建筑〕;四级建筑:耐久年限为15年以下,适用于临时性建筑。
1.就建筑设计而言,可以划分为三个设计阶段,即初步设计、技术设计、施工图设计。
大型的、技术复杂的应采用三阶段设计,而一般的建筑那么可以省略技术设计阶段而直接采用两阶段设计。
2.自然条件:风向频率玫瑰图,是依据该地区多年来统计的各个方向吹风的平均日数的百分数按比例绘制而成,一般用16个罗盘方位表示。
玫瑰图上的风向是指由外吹向地区中心。
主导风向。
地震烈度,9度以上地区,地震破坏力很大,地震烈度为6,7,8,9度的地区均需进展抗震设计。
《房屋建筑学》课程教学大纲英文名称:House Architecture课程类型:学科专业课课程编号:学时学分:学时64,学分4适用专业:工程管理一、本课程的性质、任务本课程是工程管理专业必修的一门主要的专业基础课。
本课程的教学任务是使学生在工程力学的基础上进一步掌握各种建筑物的设计及构造要求,是工程管理专业学生必修的一门专业课,其目的是为培养和提高学生的设计能力,是毕业设计必不可少的基础,为学习有关专业课程及进行工程管理和科学研究打下基础。
二、本课程的基本要求(一)建筑设计掌握建筑平面设计和建筑平面设计的方法和基本组成规律及其应用。
了解建筑提体型设计的方法。
(二) 建筑构造了解房屋各部分的组成和建筑构造的内容,熟练掌握各种墙体的构造,掌握房屋楼地层、地下室、基础、楼面的细部构造,熟练掌握楼梯的种类、构造和设计,掌握变形缝的构造,了解房屋的装饰构造,掌握屋顶构造,了解门窗的构造。
(三) 工业建筑设计与构造了解工业建筑设计与构造方法,熟练掌握单层工业厂房的平面布局和轴线定位,了解单层工业厂房剖面和立面设计,了解多层工业厂房的设计原则。
三、讲授内容绪论0.1 房屋建筑学的研究对象和研究内容0.2 课程的学习方法0.3 建筑的意义、概念和属性本章重点:房屋建筑学的研究对象和研究内容本章难点:建筑的意义、概念和属性第1章建筑设计概论1.1 民用建筑分类1.2 建筑的发展和构成要素1.3 建筑设计的内容与程序本章重点:建筑的发展和构成要素,建筑设计的内容与程序本章难点:建筑设计的内容与程序第2章建筑平面设计2.1 平面设计内容2.2 主要使用房间的设计2.3 辅助使用房间的设计2.4 交通联系部分设计2.5 建筑平面的组合设计2.6 地下室设计本章重点:平面设计内容,各种房间的设计,建筑平面的组合设计本章难点:建筑平面的组合设计第3章建筑剖面设计3.1 房间剖面组成形式3.2 房间各部分高度的确定3.3 房间层数的确定3.4 建筑空间的组合与利用本章重点:房间剖面组成形式,房间各部分高度的确定,建筑空间的组合与利用本章难点:建筑空间的组合与利用第4章建筑立面的设计4.1 立面个性的表达4.2 立面轮廓的设计4.3 立面虚实的设计本章重点:立面轮廓的设计,立面虚实的设计本章难点:立面轮廓的设计,立面虚实的设计第5章民用建筑构造概论5.1 建筑构造对象与目的5.2 建筑构造组成与目的5.3 影响建筑构造的因素5.4 建筑构造的设计原则本章重点:建筑构造组成与目的,影响建筑构造的因素,建筑构造的设计原则本章难点:建筑构造的设计原则第6章墙体设计6.1 墙体构造6.2 隔墙构造6.3 建筑热工与节能6.4 幕墙构造本章重点:墙体构造本章难点:墙体构造第7章基础与地下室构造7.1 基础构造7.2 地下室的防潮和防水本章重点:基础构造本章难点:地下室的防潮和防水第8章楼地面构造8.1 钢筋混凝土楼板层构造8.2 地坪构造8.3 楼板层及隔声构造8.4 阳台和雨棚构造本章重点:钢筋混凝土楼板层构造,地坪构造本章难点:钢筋混凝土楼板层构造第9章建筑装饰构造9.1 墙面装饰构造9.2 楼地面装饰构造9.3 顶棚装饰构造本章重点:顶棚装饰构造本章难点:顶棚装饰构造第10章楼梯构造10.1 钢筋混凝土楼梯构造10.2 楼梯的细部构造10.3 楼梯设计10.4 室外台阶和坡道10.5 电梯与自动扶梯本章重点:钢筋混凝土楼梯构造,楼梯设计本章难点:楼梯设计第11章屋顶构造11.1 平屋顶构造11.2 坡屋顶构造本章重点:平屋顶构造,坡屋顶构造本章难点:坡屋顶构造第12章门窗构造12.1 木门窗构造12.2 金属门窗构造12.3 塑料门窗构造12.4 门窗节能措施本章重点:木门窗构造,金属门窗构造,塑料门窗构造本章难点:木门窗构造第13章变形缝构造13.1 伸缩缝13.2 沉降缝13.3 防震缝本章重点:伸缩缝,沉降缝,防震缝本章难点:沉降缝,防震缝第14章民用建筑工业化14.1 装配式大板建筑14.2 大模板建筑14.3 装配式框架板材建筑14.4 其他类型的工业化建筑本章重点:装配式大板建筑本章难点:大模板建筑第15章工业建筑设计概论15.1 工业建筑的特点和分类15.2 工业建筑设计要求15.3 厂房建筑参数的统一化与定位轴线15.4 厂房的通用性与实用性本章重点:工业建筑设计要求,厂房建筑参数的统一化与定位轴线本章难点:厂房建筑参数的统一化与定位轴线第16章单层厂房设计16.1 单层厂房的组成16.2 单层厂房平面设计16.3 单层厂房剖面设计16.4 交通联系部分设计16.5 单层厂房定位轴线16.6 单层厂房立面设计及内部空间处理本章重点:单层厂房平面设计,单层厂房剖面设计,单层厂房定位轴线本章难点:单层厂房平面设计,单层厂房剖面设计,单层厂房定位轴线第17章多层厂房设计17.1 多层厂房平面、剖面设计17.2 多层厂房柱网选择与结构选型17.3 多层厂房立面设计本章重点:多层厂房平面、剖面设计,多层厂房柱网选择与结构选型本章难点:多层厂房柱网选择与结构选型四、实践性环节主要内容内容学完以后,组织学生在课后进行工程参观。
