当前位置：文档之家 › 建筑构造--窗的概述及木窗构造

建筑构造--窗的概述及木窗构造

  • 格式：pptx
  • 大小：1.02 MB
  • 文档页数：81

下载文档原格式

  / 81

合集下载

建筑工程识图与构造 第8章 《门窗》

建筑工程识图与构造 第8章 《门窗》

第十一章 建筑工程施工图识读
8.1 门窗概述
4
8.1.1 门窗的类型和尺度
4．窗的尺度 窗的尺度主要取决于房间的采光、通风、节能、构造做
法和建筑造型等要求，并要符合现行《建筑模数协调统一标
准》的规定。窗洞口大小的确定应考虑房间的窗地比（采光
系数）、玻地比以及建筑外墙的窗墙比。为使窗坚固耐久， 一般平开木窗的窗扇高度为800～1200 mm，宽度不宜大于 500 mm；上、下悬窗的窗扇高度为300～600 mm；中悬窗窗 扇高不宜大于1200 mm，宽度不宜大于1000 mm；推拉窗的 高宽均不宜大于1500 mm。
由于夹板门构造简单，可利用小料、短料， 自重轻，外形简洁，便于工业化生产，故在一 般民用建筑中广泛应用。
图8-10 夹板门示意图
第十一章 建筑工程施工图识读
8.2 门窗构造
10
8.2.1 木门窗构造
2．平开窗构造 平开窗的铰链安装在窗扇一侧与窗框相 连，向外或向内水平开启，有单扇、双扇、 多扇及向内开与向外开之分。平开窗构造简 单，开启灵活，制作维修均方便，是民用建 筑中使用最广泛的窗。 平开窗一般由窗框、窗扇、五金零件及 其附件组成，如图8-11所示。
第十一章 建筑工程施工图识读
8.1 门窗概述
3
8.1.1 门窗的类型和尺度
3．窗的类型 1）按开启方式分 窗的形式一般按开启方式定，而窗的开启方 式主要取决于窗扇铰链安装的位置和转动方式。 通常根据开启方式不同，窗可分为平开窗、推拉 窗、固定窗、上悬窗、中悬窗、下悬窗、百叶窗、 立转窗等，如表8-2所示。（详见P203-204。） 2）按使用材料分 按使用材料不同，窗可分为木窗、钢窗、铝 合金窗、塑钢窗等。 3）按镶嵌材料分 按镶嵌材料不同，窗可分为玻璃窗、纱窗、 百叶窗等。

建筑构造--门和窗

建筑构造--门和窗

门的开启方式
窗的开启形式
平开门
移门
立轴转门
旋转门
折叠门
卷帘门
升降门
中悬窗及固定扇组合
平移窗
上悬窗
平开窗
平移百叶窗
上悬窗
中悬窗及上 下推拉窗
门窗开启线画法 按照相应的制图规范规定，在建筑立面图上，用细实线表示门窗 扇朝外开，用虚线表示其朝里开。线段交叉处是门窗开启时转轴 所在位置，而非把手所在位置。门窗扇若平移，则用箭头来表示
门的五金主要有把手、门锁、铰链、闭门器和门挡等
窗的五金有铰链、风钩、插销、拉手以及导轨、转轴、 滑轮等
各式铰链
平移式滑杆
各式门窗锁
各式定门器
第7章 门和窗 7.3 门窗开启方式及门窗开启线
●门的开启方式——单向平开、双向平开、推拉、折叠、旋 转、升降、卷帘、上翻等
●窗的开启方式——固定、平开、悬窗（上悬、中悬、下 悬）、立转、推拉、折叠等
●门窗框——门窗与建筑墙体、柱、梁等构件联接的部分， 起固定作用，还能控制门窗扇启闭的角度
门框构成
门窗框又称作门窗樘，一 般由两边的垂直边梃和自 上而下分别称作上槛、中 槛（又称作中横档）、下 槛的水平构件组成
贴脸板
沥青麻丝 筒子板 (a)
门框
木压条
墙面粉刷
(b)
(c)
门框位置、门贴脸板及筒子板
对门的形式和开启方向的要求
❖ 面积大于60m2,且人数超过50人的公共房间、有爆炸危 险的实验室，必须外开
❖ 有防风沙、保温要求且出入频繁的房间：可以采用转 门或弹簧门
❖ 幼儿园：不宜设弹簧门 ❖ 影剧院的要求：严禁使用推拉门、折叠门、转门、应
采用双肩外开门，净宽不小于1.4m ❖ 对于人数较少的房间，为了避免影响走廊的交通，一

房屋建筑构造-门窗1资料讲解

房屋建筑构造-门窗1资料讲解

雨篷的挑出形式
雨篷的挑出形式
雨篷的挑出形式
雨篷的挑出形式
此课件下载可自行编辑修改，仅供参考！ 感谢您的支持，我们努力做得更好！谢谢
门的作用、类型与构造
2、门的类型
❖ 按所在位置分：内门、外门 ❖ 按所用材料分：木门、钢门、铝合金门、
塑钢门、玻璃门等 ❖ 按开启方式分：平开门、弹簧门、推拉门、
折叠门、转门、升降门、卷帘门等
门的类型
门的类型
门的类型 门窗的类型
门的类型
门的类型
门的类型
门的作用、类型与构造
3、门的构造 （1）木门的组成 ❖ 门框
窗的构造
窗的构造
窗的构造
窗的构造
2、窗的尺度 ❖ 依据：根据采光通风要求、墙的构造、房间层
高和开间大小、建筑造型和模数协调等因素。 ❖ 窗的高度的确定 ❖ 窗的宽度的确定
三、门的作用、类型与构造
1、门的作用和要求 ➢ 作用：
供人们出入、通风采光、美观、分隔空间 ➢ 要求：
应考虑人流畅通、安全防火、家具设备搬运安 装及建筑艺术等方面。
窗的类型
二、窗的构造
由于材料及开启方式的不同，窗的构造也 不尽相同。现以平开木窗为例来概括窗的构造。
1、木窗的构造组成 ❖ 窗框
上槛、中槛、下槛、边框及中框等部分组成。 ❖ 窗扇
上冒头、下冒头、边梃、棂子。 ❖ 五金零件
铰链、风钩、插销、拉手等。
窗的构造
窗的构造
窗的构造
窗的构造
窗的构造
平开木窗构造
五、阳台的构造
1、阳台结构形式 • 作用—联系室内外空间、改善居住条件 • 形式—挑阳台、凹阳台、半挑半凹阳台、转角阳
台 • 结构布置

建筑装饰构造-门窗

建筑装饰构造-门窗
Chapter 4 门窗装饰装修构造

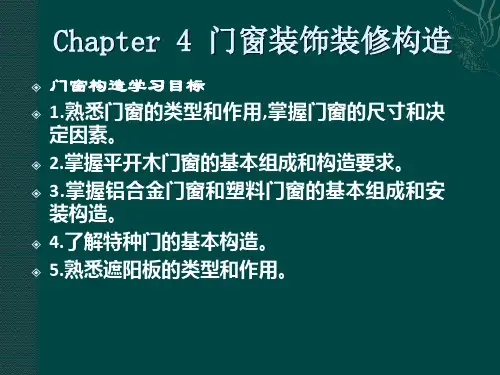

门窗构造学习目标 1.熟悉门窗的类型和作用 ,掌握门窗的尺寸和决 定因素。 2.掌握平开木门窗的基本组成和构造要求。 3.掌握铝合金门窗和塑料门窗的基本组成和安 装构造。 4.了解特种门的基本构造。 5.熟悉遮阳板的类型和作用。
Chapter 4 门窗装饰装修构造

图4-8 圆顶楼宇门

图4-9 楼宇子母门
Chapter 4 门窗装饰装修构造
二、门的尺度（P72） 组成——门框、门扇、亮子(腰窗)、五金、附件。

门的尺度：门的洞口尺寸要满足使用需要，符合模 数。 1、洞口宽度——单股人流900mm（一人通行的最小宽

度为650～700mm，适用于住宅内的厕所、浴室。一人携带 物品的通行宽度800～900mm，厨房门800mm，居室门 900mm 。一人正面通行，同时另一人侧面通行的宽度为 1000mm，适用于教室、办公室、寝室等。门的宽度应保证 在紧急情况下人员及时安全疏散。 ）
Chapter 4 门窗装饰装修构造
Chapter 4 门窗装饰装修构造
Chapter 4 门窗装饰装修构造


4、玻璃与五金零件
选择玻璃应兼顾窗的使用及美观要求。普通平板玻璃 因其制作简单、价格便宜且透光能力强，民用建筑中 应用最为广泛。如为了保温、隔声需要，可选用双层 中空玻璃；需遮挡或模糊视线的，可选用磨砂玻璃或 压花玻璃；为了安全可选用夹丝玻璃、钢化玻璃或有 机玻璃；为了防晒可采用有色、吸热和涂层、变色等 种类的玻璃。 玻璃厚度的选用，与窗扇分格的大小有关。单块面积 小的，可选用薄的玻璃，一般2mm或3mm厚，单块面 积较大时，可选用5rmm或6mm厚的玻璃。 玻璃的安装一般用油灰嵌固。为了使玻璃牢固地装于 窗扇上，应先用小钉将玻璃卡牢。再用油灰嵌固。对 于不会受雨水侵蚀的窗扇玻璃，也可用小木条镶钉。

第五章门窗装饰构造介绍

第五章门窗装饰构造介绍

5.3
全玻璃门装饰构造
图5.8 感应自动推拉门构造
返回
5.4
铝合金门窗装饰构造
铝合金门窗具有自重轻、强度高、密封性好、变形性小、
色彩多样、表面美观、耐蚀性好、易于保养、工业化程度高
等优点，因此得到了广泛的使用。 铝合金门窗根据开启方式的不同，可分为推拉门、推拉 窗、平开门、平开窗、固定窗、悬挂窗、回转门、回转窗等； 按门窗型材截面的宽度可分为许多系列，常用的有25、40、 45、50、55、60、65、70、80、90、100、135、140、155、 170系列等；根据氧化膜色泽的不同又有银白色、金黄色、 青铜色、古铜色、黄黑色等类型。
动物体进入传感器感知范围内时，门扇自动开启；
人或其他移动物体离开传感器感知范围内时，门
扇自动关闭。
5.3
全玻璃门装饰构造
微波感应自动门地面上装有导向性下轨道，其长
度为开启门宽的2倍。自动门上部机箱部分可用18号
槽钢做支撑横梁，横梁两端与墙体内的预埋钢板焊接
牢固，以确保稳定。
感应自动推拉门可以免于人工开启之烦，为房间 的保温、隔热起到重要作用，同时具有较好的装饰效 果，宜用于人流较少、装饰高雅的宾馆、办公楼主入 口处。感应自动推拉门构造如图5.8所示。
③推拉门 推拉门是门扇通过上下轨道，左右推拉 滑行进行开关，有单扇和双扇之分。 ④折叠门 折叠门可分为侧挂式和推拉式两种。由 多扇门构成，每扇门宽度为500～1000mm，一般以 600mm为宜，适用于宽度较大的洞口。 ⑤转门 由两个固定的弧形门套和垂直旋转的门扇 构成。门扇可分为三扇或四扇，绕竖轴旋转。 ⑥卷帘门 闭门。 多用于商店橱窗或商店出入口外侧的封
材料分为木窗、钢窗、铝合金窗、不锈钢窗、塑

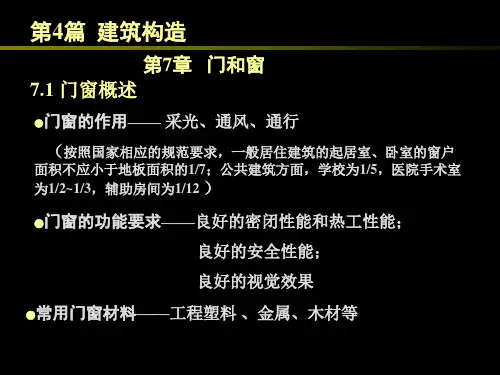

建筑构造 第7章 门和窗

建筑构造 第7章 门和窗

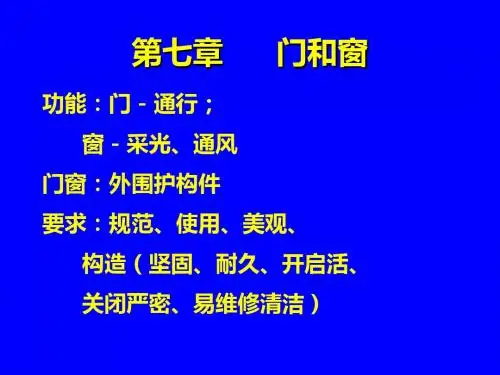

第七章
功能：门－通行；
窗－采光、通风 门窗：外围护构件
门和窗
要求：规范、使用、美观、 构造（坚固、耐久、开启活、 关闭严密、易维修清洁）
按材料分类： 木门窗、 钢门窗、
铝合金门窗、
塑钢门窗
• 概述
• 木窗构造
• 木门构造 • 其它材料门窗
• 遮阳
第一节 概述
门和窗是房屋建筑中的围护构件， 在不同的情况下，有分隔、采光、通 风、保温、防水及防火等不同的要求。 窗的主要功能是采光，通风、观 望及递物。 门的主要功能是供交通出入、分 隔联系建筑空间，有时也兼起通风和 采光作用。
窗的尺度一般应根据采光通风的要求（如采光面积比）、 结构构造要求和建筑造型等因素决定，同时应负荷模数制的 要求。目前我国多数标准窗基本尺度多采用300mm的扩大模数。
木窗的组成图
平开木窗标准尺寸表
三、窗樘
（一）窗樘的安装
立樘子 （现已较少用）图10－4
塞樘子
图10－5
（二）窗樘与墙的关系
塞樘子的窗樘每边应比窗洞小10～20mm，窗樘与墙之 间的缝隙，用膨胀螺栓与墙体固定，再用水泥砂浆和密封 胶将缝隙封严。
此外，门、窗对建筑物的外观及室内装 修造型影响也很大。因此，对门和窗要求 坚固耐用、美观大方、开启方便、关闭紧 密、便于清洁维修。 常用的门窗材料有木、钢、铝合金、塑 料、玻璃等。 其中钢窗木窗已很少使用，有的地区已 明令淘汰。 门窗的大小、比例尺度、位置、数量、 材料、造型、排列组合方式对建筑物的造 型和装修效果都有很大影响。
木窗构造ห้องสมุดไป่ตู้图1
木窗构造详图2
木窗构造详图3
第三节
木门构造
门的开启方式有：平开门、弹簧门、推拉 门、折叠门、转门、上翻门、升降门、卷帘门 等。 目前门窗的安装均用膨胀螺栓与墙体固定， 再用水泥砂浆和密封胶将缝隙封严。

木门窗的构造

木门窗的构造

木门窗的构造
图6-9 木窗的构造
木门窗的构造
2. 平开木窗的构造
1）窗框
窗框的断面尺寸主要根据材料的强度和接榫的需 要来确定，一般多为经验尺寸，如图6-10所示。图中 虚线为毛料尺寸，粗实线为刨光后的设计尺寸(净尺 寸)；中横框若加披水，其宽度还需增加 20 mm 左右。
木门窗的构造
图6-10 木窗框的断面形状与尺寸
木门窗的构造
图6-5 夹板门的构造
木门窗的构造
根据功能的需要，也可以在夹板门上局部加装 玻璃或百叶，一般需在装玻璃或百叶处做一个木框， 并用压条镶嵌。
夹板门构造简单，可利用小料、短料制作，其 自重轻，外形简洁，便于工业化生产，在一般民用 建筑中广泛用作内门。若夹板门用于外门，对其面 板应做防水处理，并提高面板与骨架的胶结质量。
2）窗扇
木门窗的构造
窗扇的上、下冒头及边梃的截面尺寸为(35～42) m m×(50～60) mm。下冒头若加披水板，宽度应比上冒 头增加10～25 mm。为镶嵌玻璃，在窗扇侧要做裁口， 其深度为 8～12 mm，但不应超过窗扇厚的1/3。各构 件的内侧常做装饰性线脚，这样既可减少对光线的遮挡 又美观。两窗扇之间的接缝处常做高低缝的盖口，也可 以一面或两面加钉盖缝条，这样既可提高防风雨能力， 又可减少冷风渗透。窗扇的构造如图6-11所示。
图6-3 木门的组成
木门窗的构造
2. 平开木门的构造
1）门框
门框的断面形状与门 的类型和层数有关，同时 应利于安装，并满足使用 要求（如密闭等）。门框 的断面尺寸主要考虑接榫 牢固，还要考虑制作时的 刨光损耗。木门框的断面 如图6-4 所示。
图6-4 木门框的断面
木门窗的构造
为便于门扇密闭，门框上要有裁口(或铲口)。根据门扇数与开启 方式的不同，裁口的形式和尺寸分为单裁口与双裁口两种。单裁口 用于单层门，双裁口用于双层门或弹簧门。双裁口的木门框(门框上 安装两层门扇时)厚度、宽度分别为(60～70) mm、(130～150) mm， 单裁口的木门框(只安装一层门扇时)为(50～70) mm、(100～120) mm。裁口深度一般为 8～10 mm，宽度要比门扇宽度大1～2 mm， 以利于安装和门扇开启。

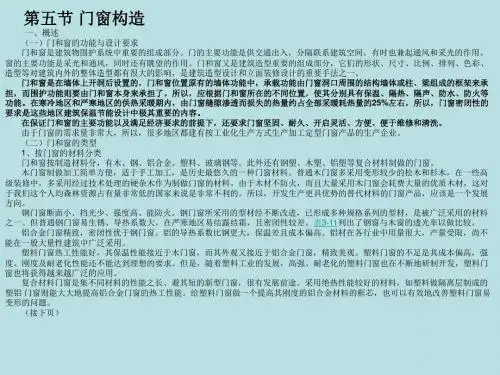

建筑构造原理与设计精品课件 第五节 门窗构造

建筑构造原理与设计精品课件 第五节 门窗构造
折叠门——当两个空间相连的洞口较大，或一个大房间需要临时分隔成两个小房间时，可用多扇折叠门，并折叠推移到洞口的一侧或两侧。当每侧均为双扇 折叠门时，在两个门扇侧边用合页连接在一起，开启可同普通平开门一样。两侧均为多扇折叠门时，除在相邻各扇的侧面安装合页之外，还需要在门顶或门底装
转门——这是一种装设在同一竖轴上的三扇或四扇互相间夹角相等、组合成风车形、在两个弧形门套内旋转的门。转门的装置与配件较为复杂，造价较高。 转门可作为公共建筑中人员出入频繁、且有采暖或空调要求的外门，对减弱或防止室内、外空气的对流有一定的作用，门在转动时，各门扇之间形成的封闭空间
在保证门和窗的主要功能以及满足经济要求的前提下，还要求门窗坚固、耐久、开启灵活、方便、便于维修和清洗。
1
木门窗制做加工简单方便，适于手工加工，是历史最悠久的一种门窗材料。普通木门窗多采用变形较少的松木和杉木，在一些高 级装修中，多采用经过技术处理的硬杂木作为制做门窗的材料。由于木材不防火，而且大量采用木门窗会耗费大量的优质木材，这对 于我们这个人均森林资源占有量非常低的国家来说是非常不利的。所以，开发生产更具优势的替代材料的门窗产品，应该是一个发展
上翻门—— 升降门—— 卷帘门——这种门是采用多片经冲压成型的金属页片连接而成的。开启时，由安装在门洞口上部的转动轴将页片卷起。卷帘门有手动和电动两种，当采用电
我国幅员辽阔，各地的气候和环境条件差别很大，门窗扇要求的层数也不相同。一般情况下，单层的门或窗已可满足基本的使用要求。而夏季蚊蝇多的地区 ，可在门、窗扇的一侧增设一层纱扇，成为一玻一纱的双层窗成双层门。在寒冷地区和严寒地区，为了满足保温和节能的需要，必须设双层窗和双层门，甚至三 层钢门窗断面小、挡光少、强度高、能防火。钢门窗所采用的型材经不断改进，已形成多种规格系列的型材，是被广泛采用的材料 之一。但普通钢门窗易生锈、导热系数大，在严寒地区易结露结霜，且密闭性较差。表3-11列出了钢窗与木窗的透光率以做比较。

房屋建筑学教学课件门窗与遮阳构造

房屋建筑学教学课件门窗与遮阳构造
构成，如下图所示。
（一）门框： 门框又称门樘，一般由围在门洞两侧的边梃和 顶上的上槛组成。门框镶在墙上，支承着门 扇。当门带有亮子时 还有中横框，多扇门则有中竖框，为加强密闭性还可设下槛。门 框的安装 方式有塞口和立口两种。
（二）门扇： 扇有镶板门（包括玻璃门、纱门、百页门）如 图所示，夹板门、拼板门等。
门等； 2、窗：普通侧窗、高窗、天窗等
大门
进户门
高窗
天窗
二、按材料分：
有木门窗、钢门窗、铝合金门窗、塑钢门 窗等。
三、按开启方式分：
1、门：不开门（包括弹簧门）、推拉门、折叠 门、旋转门、卷帘门、上翻门 等。
2、窗：固定窗、不开窗、推拉窗、百叶窗、立 式转窗、悬窗、折叠窗等。
旋转门
折叠 门
推拉
上部玻璃下部镶板门
上部玻璃或镶板下部百页
木制推拉门和折叠门的构造 木制推拉门和折叠门的构造如图所示
2.木制弹簧门的构造 木制弹簧门的构造如左图所示，其门用弹簧 的形式如右图所示。
门用弹簧形式
二、木窗的构造
1.窗框
最简单的窗框是由边框及上、下框组成。当 窗洞口尺寸较大时，通常在垂直方向有两个以 上窗扇时应增加中横框，在水平方向有三个以 上的窗扇时应增加中竖框。窗框在墙上的位置 一般是居墙中或与内墙面或外墙面平齐，如图 所示。
塑料门窗玻璃的安装同铝合金门窗相似，先在窗扇 异型材一侧凹槽内嵌入密封条，并在玻璃四周安放 橡塑垫块或底座，待玻璃安装到位后，在将巳镶好 密封条的塑料压玻条嵌装固定压紧。
激光治疗中心的一般原则
激光治疗室 治疗室尽可能地封闭起来，以保 证室内的卫生、无菌和空气的洁净，尽可能的 不要让无关人员入内。治疗室外应挂激光危险 的标志。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
窗的概述及木窗构造
主讲：郭汀兰
《建筑构造》
第五章 建筑构造概论
窗的概述及木窗构造
掌握窗的作用，按开启方式和材料的分类。
问题： 你周围的窗的构造，是否便于开启？是否密闭保温，不进雨水， 不进风沙，是否便于擦拭和维修？
一、窗的作用与要求
1、采光 2、通风 3、传递 4、观察 5、眺望 6、反映建筑性格
②玻璃的选择与安装 建筑用玻璃按其性能有：普通平
板玻璃、磨砂玻璃、压花玻璃(装饰 玻璃)、吸热玻璃、反射玻璃、中空 玻璃、钢化玻璃、夹层玻璃等。 玻璃的安装一般用油灰(桐油灰)或木 压条嵌固。为使玻璃牢固地装于窗扇 上，应先用小钉将玻璃卡住，再用油 灰嵌固。对于不会受雨水侵蚀的窗扇 玻璃嵌固，也可用小木压条镶嵌(图 10—21)。
本节小结
• 窗的作用与要求： 1、采光 2、通风 3、传递 4、观察5、眺望 6、反映建筑性格 • 二、窗的分类 1、按使用材料分类 ：木窗、钢窗、塑钢窗、铝合金窗、玻璃钢窗等
2、按开启方式分类 :（1）平开窗 （2）固定窗 （3）悬窗 3、窗的尺度 4、平开窗的构造
窗是由窗框、窗扇(玻璃扇、纱扇)、五金(铰链、风钩、插销)及附件 (窗帘盒、窗台板、贴脸板)等组成
二、窗的分类
1、按使用材料分类 ：木窗、钢窗、塑钢窗、铝合金窗、玻璃钢窗等
2、按开启方式分类 （1）平开窗 铰链安装在窗扇一侧与窗框相连，向外或向内水平开启。有单扇、
双扇、多扇及向内开与向外开之分。平开窗的构造简单，开启灵活，制作维修均方便， 是民用建筑中使用最广泛的窗（图10-7）。
（2）固定窗 无窗扇、不能开启的窗为固定窗。固定窗构造简单，密闭性好，多 于门亮子和开启窗配合使用（图10-8） 。
（2）窗扇
常见的木窗扇有玻璃扇和纱窗扇。 窗扇是由上、下冒头和边梃榫接而成， 有的还用窗芯(又叫窗棂)分格 (图1020)。
①断面形状与尺寸 窗扇的上下冒头、边梃和窗芯均设 有裁口，以便安装玻璃或窗纱。裁口深 度约10mm，一般设在外侧。用于玻璃窗 的边梃及上冒头，断面厚X宽约(35～ 42)mmX (50～60)mm，下冒头由于要承 受窗扇重量，可适当加大 (图10—20)。
3、窗的尺度
窗的尺度主要取决于房间的采光、通风、构造做法和建筑造型等要求， 并要符合现行《建筑模数协调统一标准》的规定。为使窗坚固耐久，一般平 开木窗的窗扇高度为800-1200mm，宽度不宜大于500mm，上下悬窗的窗扇高度 为300-600mm，中悬窗窗扇高不大于1200mm，宽度不宜大于1000mm；推拉窗高 度均不宜大于1500mm。
4、平开窗的构造
窗是由窗框、窗扇(玻璃 扇、纱扇)、五金(铰链、 风钩、插销)及附件(窗帘 盒、窗台板、贴脸板)等 组成(图10由边框及上下框所组成。当窗尺度较大时，应增 加中横框或中竖框；通常在垂直方向有二个以上窗扇时应增加中横框， 在水平方向有三个以上的窗扇时，应增加中竖框。窗框与门框一样， 在构造上应有裁口及背槽处理。裁口亦有单裁口与双裁口之分。(图 10-18)。
窗框断面尺寸应考虑接榫牢固，一般单层窗的窗框断面厚40～60mm，宽70～ 95mm(净尺寸)，中横框 和中竖框因两面有裁口，并且横框常有披水，断面尺寸应相 应增大。双层窗窗框的断面宽度应比单层窗宽20 -30mm。
窗框的安装与门框一样，分后塞口与先立口两种。塞口时洞口的高、宽尺寸应比 窗框尺寸大10—20mm。
窗框在墙上的位置，一般是与墙内表面平，安装时窗框突出砖面20mm，以便墙面 粉刷后与抹灰面平。框与抹灰面交接处，应用贴脸板搭盖，以阻止由于抹灰干缩形成 缝隙后风透入室内，同时可增加美观。贴脸板的 形状及尺寸与门的贴脸板相同。
当窗框立于墙中时，应内设窗台板，外设窗台。窗框外平时，靠室内一面设窗台 板。窗台板可用木板，亦可用预制水磨石板。（图10-19）
`
12
（3）悬窗 根据铰链和转轴位置的不同，可分为上悬窗、中悬窗和下悬窗（图10-9） 。 上悬窗铰链安装在窗扇的上边，一般为向外开，防雨好。 下悬窗铰链安装在窗扇的下边，一般向内开，通风较好，不妨雨，不能作为外窗。 中悬窗是窗扇两边中部装水平转轴，窗扇绕水平轴旋转，开启时窗扇上部向内，下部向外，
对挡雨、通风有利。
