cad绘图练习题（打印版）CAD绘图练习题一、基础练习1. 直线绘制：在A4图纸上绘制一条长度为100mm的水平直线。
2. 圆的绘制：在直线的两端分别绘制半径为20mm的半圆。
3. 矩形绘制：以直线为中心，绘制一个长80mm，宽50mm的矩形。
4. 多边形绘制：在矩形内部绘制一个正六边形，边长为30mm。
二、进阶练习1. 椭圆绘制：在A4图纸的另一部分绘制一个长轴为60mm，短轴为40mm的椭圆。
2. 弧线绘制：从椭圆的一端绘制一个半径为30mm的弧线，与椭圆相切。
3. 多段线绘制：使用多段线工具绘制一个由直线和弧线组成的图案，要求至少包含两个直线段和两个弧线段。
4. 文字标注：在图纸的适当位置添加文字，说明各个图形的名称和尺寸。
三、综合练习1. 复杂图形绘制：绘制一个包含直线、圆、矩形、椭圆、多边形和多段线的组合图形。
2. 尺寸标注：为所有绘制的图形添加尺寸标注，确保标注清晰，符合工程绘图标准。
3. 图层管理：创建不同的图层，将直线、圆、矩形、椭圆、多边形和多段线分别放置在不同的图层中，并为每个图层命名。
4. 打印设置：设置合适的打印比例，确保所有图形在打印时清晰可辨。
注意事项：- 确保所有图形的尺寸准确无误。
- 标注清晰，易于理解。
- 图层管理有序，便于后续修改和维护。
练习目的：- 熟练掌握CAD软件的基本操作。
- 理解并应用工程绘图的标准和规范。
- 提高空间想象能力和几何绘图能力。
练习提示：- 练习时，注意观察图形之间的关系和比例。
- 在绘制复杂图形时，可以先绘制基本的几何形状，再逐步添加细节。
- 练习完成后，检查图纸的完整性和准确性。
请根据以上内容进行CAD绘图练习，以提高你的绘图技能和理解能力。
祝你练习愉快！。
cad画图试题及答案CAD画图试题及答案1. 绘制直线- 题目：请使用CAD软件绘制一条长度为100单位，角度为30度的直线。
- 答案：首先打开CAD软件，选择直线工具，点击起点，然后输入长度100和角度30，回车确认。
2. 绘制矩形- 题目：绘制一个长为200单位，宽为100单位的矩形。
- 答案：选择矩形工具，点击矩形的左下角作为起点，然后依次输入长度200和宽度100，回车确认。
3. 绘制圆- 题目：创建一个半径为50单位的圆。
- 答案：选择圆工具，点击圆心位置，然后输入半径值50，回车确认。
4. 绘制多边形- 题目：绘制一个边长为40单位的六边形。
- 答案：选择多边形工具，输入边数6和边长40，回车确认。
5. 绘制圆弧- 题目：绘制一个以(100,100)为圆心，半径为80单位，起始角度为45度，结束角度为135度的圆弧。
- 答案：选择圆弧工具，点击圆心(100,100)，输入半径80，然后输入起始角度45和结束角度135，回车确认。
6. 绘制椭圆- 题目：绘制一个长轴为150单位，短轴为100单位的椭圆。
- 答案：选择椭圆工具，点击椭圆中心点，然后输入长轴半径150和短轴半径100，回车确认。
7. 绘制多段线- 题目：绘制一条由三个线段组成的多段线，线段长度分别为50单位、70单位和90单位。
- 答案：选择多段线工具，依次点击三个线段的起点和终点，输入长度50、70和90，回车确认。
8. 绘制样条曲线- 题目：绘制一条通过三个控制点的样条曲线，控制点坐标分别为(0,0)、(100,100)和(200,0)。
- 答案：选择样条曲线工具，依次点击控制点(0,0)、(100,100)和(200,0)，回车确认。
9. 修改对象属性- 题目：将上题绘制的样条曲线的颜色修改为红色。
- 答案：选择样条曲线，右键点击选择属性，然后在属性面板中找到颜色选项，选择红色。
10. 使用复制命令- 题目：复制上题绘制的样条曲线，并将其移动到(300,300)的位置。

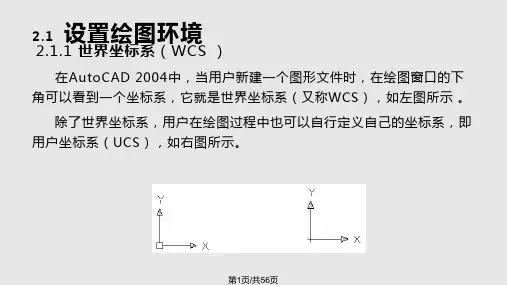

一应用坐标值绘制图形绘制边长为90的五角星如图1.1所示。
图1.1 训练图评分标准：基本图形绘制100分。
二利用栅格捕捉绘制图形利用栅格捕捉绘制图2.1所示图形。
图形中需要计算的各端点X轴与Y轴间距均为5的倍数，所以X轴与Y轴栅格捕捉间距均应设置为5。
启用栅格显示，启用栅格捕捉。
调用直线命令拾取各点即可。
图2.1练习评分标准：1.基本图形绘制完整60分;2.标注完整40分。
三利用对象捕捉绘制图形画图3.1所示图形图3-1评分标准：1.基本图形绘制完整60分;2.文字、尺寸标注完整40分。
四利用对象追踪、正交绘制图形练习（1）利用正交与对象追踪绘制图3.1与图2.1右侧所示图形;（2）利用正交与对象追踪绘制图4.1所示图形;图4.1 U形桥台投影图`评分标准：1.基本图形绘制完整60分。
;2.尺寸标注清晰完整40分。
五利用极轴绘制图形利用极轴追踪绘制图5.1所示门栓。
图5.1 门栓评分标准：1.基本图形绘制60分。
;2.角度标注准确，清晰20分。
`3.尺寸标注准确，清晰20分。
;六利用圆、圆弧绘制图形利用直线、圆、修剪等命令绘制图6.1、6.2所示图形。
图6.1 图形练习图6.2 图形练习评分标准：1.基本图形绘制完整60分。
2.所有标注完整，清晰40分。
`七利用多边形绘制图形（1）利用多边形绘制图5.1所示五棱台的投影图并绘制左视图。
（2）绘制如图7.1所示四棱台投影图。
`（3）绘制图7.2所示正六棱柱投影图。
`图7.1 四棱台投影图图7.2 六棱柱投影图评分标准：1.基本图形绘制完整60分`2.尺寸标注清晰完整40分。
`八利用复制编辑命令绘制图形画图8.1所示建筑物立面图。
图8.1建筑物立面图（展开图）评分标准：1.基本图形绘制完整60分2.尺寸标注清晰完整40分习题九利用偏移命令绘制图形利用镜像、偏移命令绘制图9.1所示花格窗。
图9.1花格窗评分标准：1.基本图形绘制完整60分`2.尺寸标注清晰完整40分`习题十利用阵列命令绘制图形画图10.1所示房屋建筑设计图。
CAD绘图练习（附答案）练习题1：简单的二维图形绘制目标技能点：线条、圆形、矩形的绘制与编辑。
任务要求：1.绘制一个矩形：创建一个尺寸为100mm × 50mm的矩形。
2.在矩形内部绘制一个圆形：圆心在矩形的中心，半径为20mm。
3.在矩形的右上角绘制一条斜线：斜线长度为70mm，倾斜角度为45度。
4.对矩形进行修改：将矩形的长度从100mm修改为150mm，并保持宽度不变。
5.将圆形移动到矩形的左下角。
练习题2：二维复杂形状绘制目标技能点：多边形、修剪、延伸、镜像。
任务要求：1.绘制一个正六边形：每边长度为50mm。
2.在六边形的一个角上绘制一个小正方形：边长为20mm。
3.在六边形的中心绘制一个圆形：半径为30mm。
4.使用修剪工具修剪掉六边形与正方形重叠的部分。
5.使用镜像工具将修剪后的图形沿六边形的中心对称轴进行镜像。
练习题3：三维建模基础目标技能点：立方体、圆柱体、圆锥体的创建与组合。
任务要求：1.创建一个立方体：边长为100mm。
2.在立方体的一侧创建一个圆柱体：高度为100mm，底面直径为30mm，圆柱体的底面与立方体的一侧面相切。
3.在圆柱体的顶部创建一个圆锥体：高度为50mm，底面直径与圆柱体顶部直径相同。
4.将圆柱体和圆锥体的交集部分从立方体中切除。
5.对模型进行渲染，设置材质与光源，使其看起来更逼真。
练习题4：工程图绘制目标技能点：标注、尺寸、剖视图、投影视图。
任务要求：1.绘制一个简单的机械部件的主视图、俯视图和左侧视图：部件包括一个带有圆孔的长方体。
2.在主视图中标注部件的尺寸。
3.绘制部件的剖视图：显示圆孔的内部结构。
4.在所有视图中添加尺寸标注和注释：标注圆孔的直径和长方体的长度、宽度和高度。
5.使用图层管理工具区分不同的视图和标注。
练习题5：复杂三维模型构建目标技能点：布尔运算、复杂形状组合、细节建模。
任务要求：1.创建一个三维模型：由一个长方体和一个圆柱体组成，圆柱体的底面半径为20mm，高度为60mm，圆柱体位于长方体的中心。
C A D练习图(精华)一、基本二维绘图练习1、辅助绘图工具练习图1-1输入点的相对直角坐标、相对极坐标绘制图形图1-2打开正交模式绘制图形【习题1-3】利用各种目标捕捉方式将图1-3a修改为图1-3b。
图1-3利用目标捕捉功能绘制图形【习题1-4】打开极轴追踪模式(FIO)，通过输入直线的长度绘制图1-4所示的图形。
图1-4利用极轴追踪功能绘制图形【习题1-5】利用极轴追踪、自动捕捉及目标捕捉追踪功能将图1-5a修改为图1-5b。
图1-5综合练习1【习题1-6】利用极轴追踪、自动捕捉及目标捕捉追踪功能绘制图1-6所示的图形。
图1-6综合练习22、实体绘图命令练习【习题1-7】利用Circle(圆)和Ellipse(椭圆)等命令绘制图1-7所示的图形。
图1-7绘制圆和椭圆【习题1-8】利用Polygon(正多边形)和Circle(圆)等命令绘制图1-8所示的图形。
图1-8绘制圆和正多边形【习题1-9】用Polygon(正多边形)和Circle(圆)等命令绘制图1-9所示的图形。
【习题1-10】用Pline(组合线)和Line(线)命令绘制图1-10所示的图形。
图1-9绘制圆和正多边形图1-10绘制组合线3、编辑命令练习【习题1-11】用Offset(等距线)、Trim(修剪)和Line命令绘制图1-11所示的图形。
图1-11用Offset和Trim等命令绘制图形图1-12绘制等距线【习题1-13】用Offset(等距线)和Extend(延伸)命令将图1-13a修改为图1-13b。
图1-13用Offset和Extend命令绘制图形【习题1-14】用Array(阵列)等命令绘制图1-14所示的图形。
图1-14用Array命令创建环形阵列【习题1-15】用Array(阵列)和Rotate(旋转)等命令绘制图1-15所示的图形。
图1-15用Array和Rotate命令绘制图形【习题1-16】用Fillet(倒圆角)和Chamfer(倒角)命令将图1-16a修改为图1-16b。
CAD练习题第二部分一、基本操作类1. 打开CAD软件，新建一个空白图纸。
2. 设置图纸界限为A3大小，并将图纸界限显示在图纸上。
3. 保存当前图纸，并另存为.dwg格式。
4. 绘制一条长度为100mm的直线。
5. 复制上述直线，使其与原直线平行，间距为50mm。
6. 将复制的直线旋转30度。
7. 删除旋转后的直线。
8. 绘制一个半径为50mm的圆。
9. 将圆等分为8份。
10. 阵列上述圆，使其形成3行4列的图形。
二、绘图与编辑类1. 绘制一个长100mm、宽50mm的矩形。
2. 将矩形分解为四条线段。
3. 将其中一条线段延长20mm。
4. 绘制一个直径为30mm的圆。
5. 将圆与矩形进行相切操作。
6. 绘制一条多段线，包含四个顶点，分别为（0,0）、（50,0）、（50,50）、（0,50）。
7. 将多段线转换为样条曲线。
8. 绘制一个正三角形，边长为50mm。
9. 将正三角形进行镜像操作，镜像线为三角形的中线。
10. 绘制一个椭圆，长轴为100mm，短轴为50mm。
三、标注与文字类1. 设置当前标注样式为“建筑”。
2. 为上述矩形标注长度和宽度。
3. 在图纸上添加文字说明，内容为“CAD练习题”。
4. 设置文字样式为“宋体”，高度为5mm。
5. 添加多行文字，内容为“请在此处绘制一个直径为40mm的圆”。
6. 为直径为30mm的圆添加半径标注。
7. 为正三角形添加角度标注。
8. 在图纸上添加一个带引线的文字注释，内容为“此为关键部位”。
9. 设置标注样式为“机械”，并对椭圆进行直径标注。
10. 添加一个表格，包含两列，分别为“序号”和“尺寸”，填写相应内容。
四、图层与块类1. 新建一个图层，命名为“轮廓线”，颜色为红色。
2. 将上述矩形的线段移动到“轮廓线”图层。
3. 创建一个块，命名为“Logo”，包含一个直径为20mm的圆。
4. 插入“Logo”块到图纸中，并设置插入点为（100,100）。

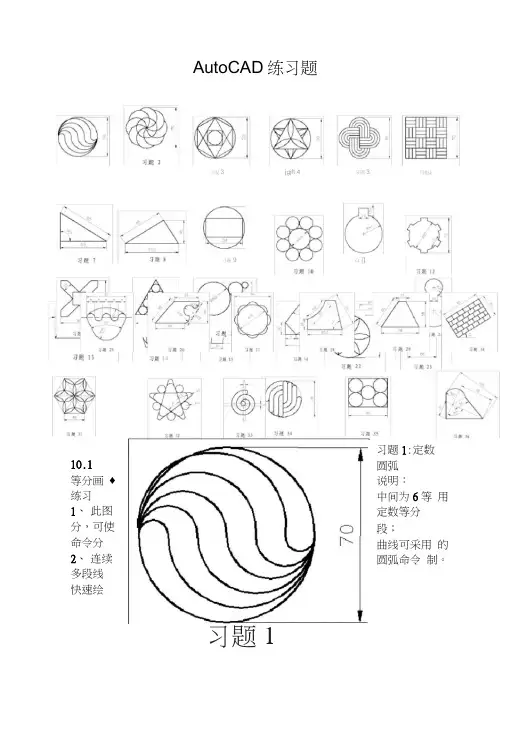

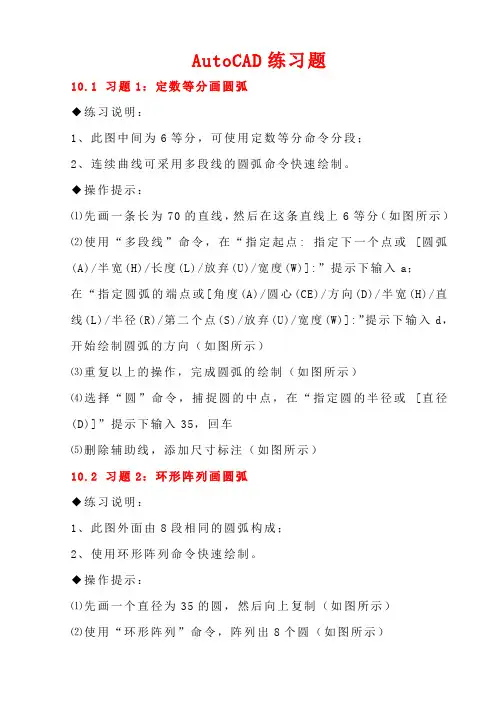

AutoCAD练习题10.1 习题1：定数等分画圆弧◆练习说明：1、此图中间为6等分，可使用定数等分命令分段；2、连续曲线可采用多段线的圆弧命令快速绘制。
◆操作提示：⑴先画一条长为70的直线，然后在这条直线上6等分（如图所示）⑵使用“多段线”命令，在“指定起点: 指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:”提示下输入a；在“指定圆弧的端点或[角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:”提示下输入d，开始绘制圆弧的方向（如图所示）⑶重复以上的操作，完成圆弧的绘制（如图所示）⑷选择“圆”命令，捕捉圆的中点，在“指定圆的半径或[直径(D)]”提示下输入35，回车⑸删除辅助线，添加尺寸标注（如图所示）10.2 习题2：环形阵列画圆弧◆练习说明：1、此图外面由8段相同的圆弧构成；2、使用环形阵列命令快速绘制。
◆操作提示：⑴先画一个直径为35的圆，然后向上复制（如图所示）⑵使用“环形阵列”命令，阵列出8个圆（如图所示）⑶使用“修剪”命令，修剪出一段圆弧后，并删除多余的圆（如图所示）⑷再次使用“环形阵列”命令，阵列出8个圆弧，添加尺寸标注（如图所示）10.3 习题3：使用极轴追踪绘制图形◆练习说明：1、此图主要练习多边形的绘制；2、在绘制中间的矩形时将会用到45°极轴追踪。
◆操作提示：⑴先对“极轴追踪”进行设置，鼠标右击状态栏上的“极轴”，点击“设置”按钮（如图所示）⑵在“极轴追踪”对话框中勾选“启用极轴追踪（F10）”选项，在“增量角”改为45°（改成45°的意思是：凡是45°的倍数都能追踪得到）（如图所示）⑶先画一个直径为70的圆，再画一个内接于圆的正6边形（如图所示）⑷使用“对象捕捉”命令，绘制里面的直线，并用“极轴追踪”方式绘制一条连接于线上的直线（如图所示）⑸使用“直线”命令连接其余直线（如图所示）⑹捕捉大圆的圆心，在矩形里面绘制一个小圆，并添加尺寸标注（如图所示）10.4 习题4：使用镜像、修剪命令绘制图形◆练习说明：1、此图多为对称图形，可使用镜像命令生成；2、图形中三角形里面的几条线段用边界修剪命令完成。

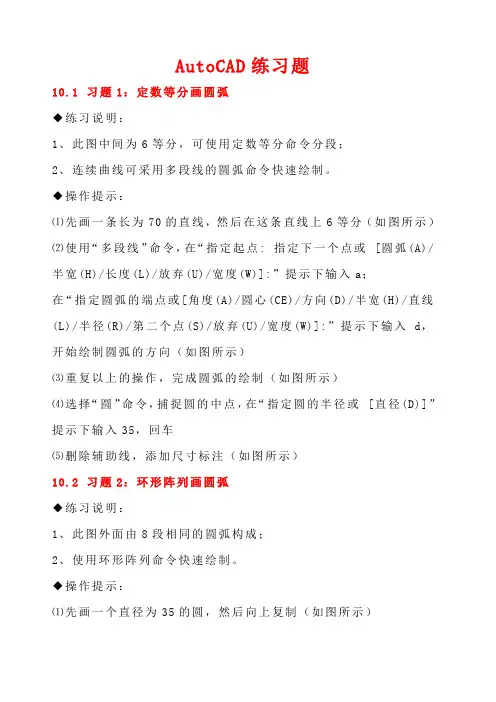

AutoCAD练习题10.1 习题1：定数等分画圆弧◆练习说明：1、此图中间为6等分，可使用定数等分命令分段；2、连续曲线可采用多段线的圆弧命令快速绘制。
◆操作提示：⑴先画一条长为70的直线，然后在这条直线上6等分（如图所示）⑵使用“多段线”命令，在“指定起点: 指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:”提示下输入a；在“指定圆弧的端点或[角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:”提示下输入d，开始绘制圆弧的方向（如图所示）⑶重复以上的操作，完成圆弧的绘制（如图所示）⑷选择“圆”命令，捕捉圆的中点，在“指定圆的半径或[直径(D)]”提示下输入35，回车⑸删除辅助线，添加尺寸标注（如图所示）10.2 习题2：环形阵列画圆弧◆练习说明：1、此图外面由8段相同的圆弧构成；2、使用环形阵列命令快速绘制。
◆操作提示：⑴先画一个直径为35的圆，然后向上复制（如图所示）⑵使用“环形阵列”命令，阵列出8个圆（如图所示）⑶使用“修剪”命令，修剪出一段圆弧后，并删除多余的圆（如图所示）⑷再次使用“环形阵列”命令，阵列出8个圆弧，添加尺寸标注（如图所示）10.3 习题3：使用极轴追踪绘制图形◆练习说明：1、此图主要练习多边形的绘制；2、在绘制中间的矩形时将会用到45°极轴追踪。
◆操作提示：⑴先对“极轴追踪”进行设置，鼠标右击状态栏上的“极轴”，点击“设置”按钮（如图所示）⑵在“极轴追踪”对话框中勾选“启用极轴追踪（F10）”选项，在“增量角”改为45°（改成45°的意思是：凡是45°的倍数都能追踪得到）（如图所示）⑶先画一个直径为70的圆，再画一个内接于圆的正6边形（如图所示）⑷使用“对象捕捉”命令，绘制里面的直线，并用“极轴追踪”方式绘制一条连接于线上的直线（如图所示）⑸使用“直线”命令连接其余直线（如图所示）⑹捕捉大圆的圆心，在矩形里面绘制一个小圆，并添加尺寸标注（如图所示）10.4 习题4：使用镜像、修剪命令绘制图形◆练习说明：1、此图多为对称图形，可使用镜像命令生成；2、图形中三角形里面的几条线段用边界修剪命令完成。
CAD练习题(带步骤)AutoCAD练题题1：定数等分画圆弧在练中，我们需要先画一条长为70的直线，并将其等分为6份。
然后使用“多段线”命令，在指定起点和终点的情况下绘制圆弧。
重复以上操作，直到完成所有圆弧的绘制。
最后，选择“圆”命令，绘制圆的中点，并添加尺寸标注。
题2：环形阵列画圆弧在该题中，我们需要绘制由8段相同的圆弧构成的图形。
使用环形阵列命令可以快速完成该图形的绘制。
首先绘制一个直径为35的圆，然后复制并阵列出8个圆。
使用“修剪”命令修剪出一段圆弧，并删除多余的圆。
再次使用“环形阵列”命令，阵列出8个圆弧，并添加尺寸标注。
题3：使用极轴追踪绘制图形在该题中，我们需要练多边形的绘制，并使用45°极轴追踪。
首先对“极轴追踪”进行设置，然后绘制一个直径为70的圆和一个内接于圆的正6边形。
使用“对象捕捉”命令绘制直线，并使用极轴追踪方式绘制一条连接于线上的直线。
最后使用“直线”命令连接其余直线，并在矩形里面绘制一个小圆并添加尺寸标注。
题4：使用镜像、修剪命令绘制图形在该题中，我们需要绘制对称图形，并使用镜像命令生成。
绘制一个直径为70的圆和接于圆的正三角形。
使用边界修剪命令完成三角形里面的几条线段。
⑴使用“直线”命令，画一条长为50的直线，再使用“构造线”命令画一条垂直于直线的射线（如图所示）⑵使用“圆”命令，捕捉圆心A点，画半径为70的圆，使圆和射线相交于B点，连接线段AB（如图所示）⑶使用“偏移”命令，偏移出一条距离为20的线段，连接点C和D（如图所示）⑷使用“圆”命令，捕捉点C为圆心，画半径为20的圆，使圆和线段CD相交于E点，连接线段DE（如图所示）⑸使用“修剪”命令，修剪和删除多余线条，并添加尺寸标注（如图所示）2、需要使用优弧命令来绘制圆弧。
操作提示：⑴使用“圆”命令，绘制圆心为A点，半径为50的圆（如图所示）⑵使用“优弧”命令，选择起点为B点，终点为C点，中间点为D点，绘制圆弧（如图所示）命令: _fillet当前设置: 模式=默认。
