CAD绘图技巧大全(完全版)

CAD‎快捷命令（一）字母类1、对象特性ADC, *ADCENT E R（设计中心“Ctrl＋2”）CH, MO *PROPER T IES(修改特性“Ctrl＋1”) MA, *MATCHP R OP（属性匹配）ST, *STYLE（文字样式）COL, *COLOR（设置颜色）LA, *LAYER（图层操作）LT, *LINETY P E（线形）LTS, *LTSCAL E（线形比例）LW, *LWEIGH T（线宽）UN, *UNITS（图形单位）ATT, *ATTDEF（属性定义）ATE, *ATTEDI T（编辑属性）BO, *BOUNDA R Y（边界创建，包括创建闭合多段线和面域）AL, *ALIGN（对齐）EXIT, *QUIT（退出）EXP, *EXPORT（输出其它格式文件）IMP, *IMPORT（输入文件）OP,PR *OPTION S（自定义CAD设置）PRINT, *PLOT（打印）PU, *PURGE（清除垃圾）R, *REDRAW（重新生成）REN, *RENAME（重命名）SN, *SNAP（捕捉栅格）DS, *DSETTI N GS（设置极轴追踪）OS, *OSNAP（设置捕捉模式）PRE, *PREVIE W（打印预览）TO, *TOOLBA R（工具栏）V, *VIEW（命名视图）AA, *AREA（面积）DI, *DIST（距离）LI, *LIST（显示图形数据信息）2、绘图命令：PO, *POINT（点）L, *LINE（直线）XL, *XLINE（射线）PL, *PLINE（多段线）ML, *MLINE（多线）SPL, *SPLINE（样条曲线）POL, *POLYGO N（正多边形）REC, *RECTAN G LE（矩形）C, *CIRCLE(圆) A, *ARC(圆弧)DO, *DONUT（圆环）EL, *ELLIPS E（椭圆）REG, *REGION（面域MT, *MTEXT（多行文本）T, *MTEXT（多行文本）B, *BLOCK（块定义）I, *INSERT（插入块）W, *WBLOCK（定义块文件）DIV, *DIVIDE（等分）H, *BHATCH（填充）3、修改命令：CO, *COPY（复制）MI, *MIRROR（镜像）AR, *ARRAY（阵列O, *OFFSET（偏移）RO, *ROTATE（旋转）M, *MOVE（移动）E, DEL键*ERASE（删除）X, *EXPLOD E（分解）TR, *TRIM（修剪）EX, *EXTEND（延伸）S, *STRETC H（拉伸）LEN, *LENGTH E N（直线拉长）SC, *SCALE（比例缩放）BR, *BREAK（打断）CHA, *CHAMFE R(倒角) F, *FILLET（倒圆角）PE, *PEDIT（多段线编辑）ED, *DDEDIT（修改文本）4、视窗缩放：P, *PAN（平移）Z＋空格＋空格, *实时缩放Z, *局部放大Z+P, *返回上一视图Z＋E, *显示全图5、尺寸标注：DLI, *DIMLIN E AR（直线标注）DAL, *DIMALI G NED（对齐标注）DRA, *DIMRAD I US（半径标注）DDI, *DIMDIA M ETER（直径标注）DAN, *DIMANG U LAR（角度标注）DCE, *DIMCEN T ER（中心标注）DOR, *DIMORD I NATE（点标注）TOL, *TOLERA N CE（标注形位公差）LE, *QLEADE R（快速引出标注）DBA, *DIMBAS E LINE（基线标注）DCO, *DIMCON T INUE（连续标注）D, *DIMSTY L E（标注样式）DED, *DIMEDI T（编辑标注）DOV, *DIMOVE R RIDE(替换标注系统变量) （二） CTRL快捷键【CTRL】＋1 *PROPER T IES(修改特性) 【CTRL】＋2 *ADCENT E R（设计中心）【CTRL】＋O *OPEN（打开文件）【CTRL】＋N、M *NEW（新建文件）【CTRL】＋P *PRINT（打印文件）【CTRL】＋S *SAVE（保存文件）【CTRL】＋Z *UNDO（放弃）【CTRL】＋X *CUTCLI P（剪切）【CTRL】＋C *COPYCL I P（复制）【CTRL】＋V *PASTEC L IP（粘贴）【CTRL】＋B *SNAP（栅格捕捉）【CTRL】＋F *OSNAP（对象捕捉）【CTRL】＋G *GRID（栅格）【CTRL】＋L *ORTHO（正交）【CTRL】＋W *（对象追踪）【CTRL】＋U *（极轴）（三） 功能键【F1】*HELP（帮助）【F2】*（文本窗口）【F3】*OSNAP（对象捕捉）【F7】*GRIP（栅格）【F8】*ORTHO（正交）CAD制图规范一）、基本要求1．所有设计室出图纸都要配备图纸封皮、图纸说明、图纸目录。

CAD绘图技巧85则1.如何替换找不到的原文字体?2.如何删除顽固图层?3.打开旧图遇到异常错误而中断退出怎么办?4.在AUTOCAD中插入EXCEL表格的方法。

5。

在Word文档中插入AutoCAD图形的发法。

6。

将AutoCAD中的图形插入WORD中有时会发现圆变成了正多边形怎么办?7.将AutoCAD中的图形插入WORD时的线宽问题.8.AutoCAD在XP操作系统下打印时致命错误怎么办？9。

在AutoCAD2002中移动文字就出错是什么缘故?10.打开dwg文件时,系统弹出“AutoCADMessage”对话框提示“Drawingfileisnotvalid",告诉用户文件不能打开怎么办？11.在多行文字（mtext）命令中使用Word97编辑文本。

12.AutoCAD图导入photoshop的方法。

13.修改完ACAD。

PGP文件后，不必重新启动AUTOCAD立刻加载刚刚修改过的ACAD.PGP文件的方法。

14。

从备份文件中恢复图形15.解决AutoCAD2005不能注册的方法。

16.acad。

pgp文件的修改17。

AUTOCAD中的工具栏不见了怎么办？18.如何关闭CAD中的＊BAK文件?19.如何调整AUTOCAD中绘图区左下方显示坐标的框?20.绘图时没有虚线框显示怎么办？21.选取对象时拖动鼠标产生的虚框变为实框且选取后留下两个交叉的点怎么办？22。

命令中的对话框变为命令提示行怎么办?23.如何给AutoCAD工具条添加命令及相应图标？24。

怎么修改CAD的快捷键？25。

在AutoCAD中有时有交叉点标记在鼠标点击处产生怎么办？26。

怎样控制命令行回显是否产生？27.快速查出系统变量的方法？28。

块文件不能炸开及不能用另外一些常用命令的问题.29。

如何实现中英文菜单切换使用?30.如何为autocad2004图形设置密码?31.标注时使标注离图有一定的距离32。

如何将图中所有的STANDADN样式的标注文字改为SIMPLEX样式？33.重合的线条怎样突出显示?34。

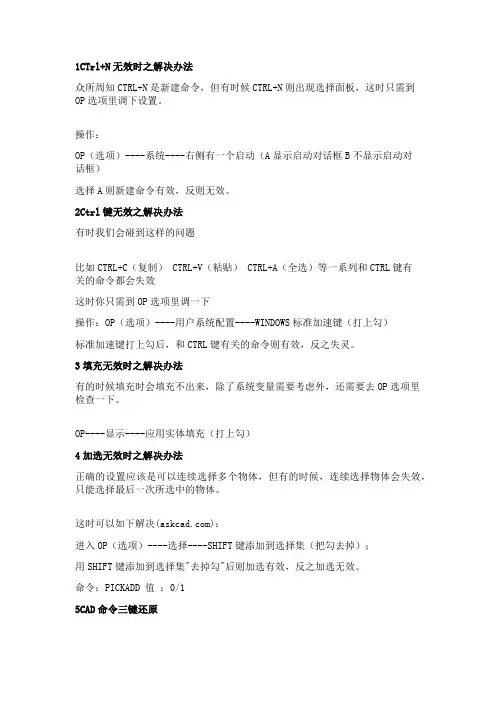

1CTrl+N无效时之解决办法众所周知CTRL+N是新建命令，但有时候CTRL+N则出现选择面板，这时只需到OP选项里调下设置。

操作：OP（选项）----系统----右侧有一个启动（A显示启动对话框B不显示启动对话框）选择A则新建命令有效，反则无效。

2Ctrl键无效之解决办法有时我们会碰到这样的问题比如CTRL+C（复制） CTRL+V（粘贴） CTRL+A（全选）等一系列和CTRL键有关的命令都会失效这时你只需到OP选项里调一下操作：OP（选项）----用户系统配置----WINDOWS标准加速键（打上勾）标准加速键打上勾后，和CTRL键有关的命令则有效，反之失灵。

3填充无效时之解决办法有的时候填充时会填充不出来，除了系统变量需要考虑外，还需要去OP选项里检查一下。

OP----显示----应用实体填充（打上勾）4加选无效时之解决办法正确的设置应该是可以连续选择多个物体，但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体。

这时可以如下解决()：进入OP（选项）----选择----SHIFT键添加到选择集（把勾去掉）；用SHIFT键添加到选择集"去掉勾"后则加选有效，反之加选无效。

命令：PICKADD 值：0/15CAD命令三键还原如果CAD里的系统变量被人无意更改或一些参数被人有意调整了怎么办？这时不需重装，也不需要一个一个的改操作：OP选项----配置----重置即可恢复但恢复后，有些选项还需要一些调整，例如十字光标的大小等。

6鼠标中键不好用怎么办呀？正常情况下，CAD的滚轮可用来放大和缩小，还有就是平移（按住），但有的时候，按住滚轮时，不是平移，而是出下一个菜单，很烦人。

这时只需调下系统变量mbuttonpan即可：∙初始值：1∙支持菜单 (.mnu) 文件定义的动作∙当按住并拖动按钮或滑轮时，支持平移操∙【命令行中的模型，布局不见是的解决办法】∙op----选项----显示----显示布局和模型选项卡（打上勾即可）7CAD技巧众所周知，确定键有两个，一个是"回车"另一个则是"空格"但现在就让我们用右键来代替他们吧！OP选项----用户系统配置----绘图区域中使用快捷菜单（打上勾）自定义右键单击进去----把所有的重复上一个命令打上勾试下，右键是不是有确定的攻效了？首推：希望大家能养成右键确定这个习惯其次：空格键次之反感：千万不要用回车键确定8图形里的圆不圆了咋办呀？经常做图的人都会有这样的体会，所画的圆都不圆了。

精通CAD的10个技巧：从入门到高级CAD（计算机辅助设计）软件是现代工程设计中不可或缺的工具之一。

它可以帮助工程师和设计师以更高效和精确的方式创建图纸和模型。

无论您是初学者还是有一定经验的CAD用户，下面是10个精通CAD的技巧，帮助您从入门到高级的使用。

1. 控制视图：熟悉CAD软件中的视图控制功能是非常重要的。

学会使用缩放、平移和旋转等操作来调整和查看图纸或模型，可以提高您的工作效率。

快捷键和鼠标操作是掌握这些技巧的关键。

2. 利用层：将图形元素组织到不同的层中可以更好地管理和控制绘图。

合理设置和使用层，可以简化图纸的修改和管理过程。

确保为每个图层分配适当的颜色和线型，以便更清晰地看到图形。

3. 使用块：块是重复使用的图形元素，如标准符号、常见图标等。

将这些元素定义为块，并在需要时插入，可以大幅简化绘图过程。

了解块编辑和属性定义等相关工具，将帮助您更高效地使用块。

4. 学会使用快捷键：熟悉并使用CAD软件中的快捷键将极大地提升您的绘图速度。

通过学习和记忆常用操作的快捷键，您不再需要频繁切换到菜单栏或工具栏，大大提高了工作流程的连续性。

5. 制图标准：CAD软件使用的是标准的图形符号和尺寸约定。

了解并应用所使用的制图标准，如ISO标准或ASME标准，可以确保您的绘图和设计在全球范围内都能被正确理解和使用。

6. 设备和模板：配置好适用于您所从事领域的设备和模板是一项重要任务。

根据需要设置图纸的比例、尺寸和单位，以及自定义缺省图层和图形样式等。

将您经常使用的设置保存为模板，将极大地减少创建新图纸时的时间和工作量。

7. 使用 CAD 工具组：CAD软件通常提供许多强大的设计工具和功能。

学会使用绘制线段、多边形、圆弧等基本工具，以及构建复杂曲线和曲面的高级工具，这将增强您的设计能力。

8. 尺寸和注释：尺寸和注释是绘图中必不可少的部分。

确保准确、规范和清晰地标注尺寸和注释，以便其他人能理解您的设计意图。

七个命令让你成为CAD高手一、绘制基本图形对象1、几个基本常用的命令1.1、鼠标操作通常情况下左键代表选择功能，右键代表确定“回车”功能。

如果是3D鼠标，则滚动键起缩放作用。

拖拽操作是按住鼠标左键不放拖动鼠标。

但是在窗口选择时从左往右拖拽和从右往左拖拽有所不同。

窗选：从左往右拖拽选中实线框内的物体，框选：从右往左拖拽选中虚线框内的物体和交叉的物体，1.2、Esc取消操作：当正在执行命令的过程中，敲击Esc键可以中止命令的操作。

1.3、撤销放弃操作：autocad支持无限次撤销操作，单击撤销按钮或输入u,回车。

1.4、AutoCAD中，空格键和鼠标右键等同回车键，都是确认命令，经常用到。

1.5、经常查看命令区域的提示，按提示操作。

2、绘制图形的几个操作这是cad的绘图工具条，在使用三维算量往往不需要使用，因此已把该工具条隐藏。

为了了解cad概念，以下介绍几个基本的命令。

2.1绘制直线：单击工具条直线命令或在命令行中输入L，回车。

在绘图区单击一点或直接输入坐标点，回车，接着指定下一点，回车，重复下一点，或回车结束操作。

或者输入C闭合。

举例：绘制一个三角形的三个边：命令行输入：L 回车指定第一个点：单击一点：回车。

重复单击另一点，回车。

输入：C回车。

直线闭合，形成一个三角形。

2.2绘制多段线：多段线是由一条或多条直线段和弧线连接而成的一种特殊的线，还可以具备不同宽度的特征。

快捷键：PL。

在三维算量中定义异形截面、手绘墙、梁等时常用。

举例：绘制一个异形柱截面命令行输入：PL，回车。

指定下一点，输入w(宽度)，输入1，回车，修改了多段线线的宽度为1。

输入快捷键F8，使用cad的正交功能，,保持直线水平，输入：500。

输入：A,开始绘制圆弧，单击另一点绘制一个圆弧。

输入：L,切换到绘制直线，单击一点，绘制一段直线。

输入：A，绘制一个圆弧与开始点闭合为一个界面形状。

接下来就可以定义一个异形截面的柱，来选择该多段性即可。

cad使用技巧大全CAD使用技巧大全CAD（计算机辅助设计）是一种广泛应用于设计领域的工具，它可以使设计师更高效地进行绘图和设计工作。

下面将介绍一些常用的CAD使用技巧，帮助您提高绘图效率。

1. 视图缩放：使用鼠标滚轮可以缩放视图大小，通过滚动滚轮向前可以放大视图，向后滚动可以缩小视图。

2. 快捷键：掌握一些常用的CAD快捷键可以大大提高工作效率。

例如，按下空格键可以切换命令，按ESC键可以取消当前命令。

3. 约束工具：使用约束工具可以帮助您更加准确地绘制图形。

例如，使用水平和垂直约束可以使线条保持水平或垂直。

4. 复制和移动：使用复制和移动命令可以快速复制或移动对象。

选择对象后，按下Ctrl键并拖动鼠标即可复制对象。

按下Ctrl键和右键拖动鼠标可以移动对象。

5. 图层管理：合理使用图层可以使绘图更加清晰明了。

可以根据需要创建不同的图层，并将不同的对象放置在不同的图层上。

6. 图形修剪：使用修剪命令可以去除多余的图形，将图形修剪到需要的长度或形状。

选择修剪命令后，按住鼠标左键拖动可以选中需要修剪的图形。

7. 圆角和倒角：使用圆角和倒角命令可以给图形添加圆角或倒角，使其更加圆滑。

选择圆角或倒角命令后，选择需要添加圆角或倒角的边，然后输入圆角或倒角的半径。

8. 模板利用：使用CAD模板可以使绘图过程更加标准化。

可以根据需要创建模板，包含常用的图层、字体和单位设置等信息。

9. 命令行输入：不仅可以通过鼠标操作，还可以通过命令行输入来执行CAD命令。

在命令行输入命令的名称或简称后，按下回车键即可执行命令。

10. 打印布局：使用打印布局可以将绘制的图形按照需要的比例进行打印。

可以在布局中设置打印尺寸和布局方式，并选择需要打印的图层。

11. 快速修改：使用修改命令可以对已绘制的图形进行修改。

例如，使用修改命令可以移动、旋转或缩放图形。

12. 图形导入和导出：CAD支持导入和导出多种图形格式，如DXF和DWG等。

AutoCAD绘图技巧AutoCAD绘图技巧AutoCAD是一款功能强大的CAD软件，广泛应用于机械设计、土建、电子电气、建筑等领域。

AutoCAD具有灵活性强、功能全面、易学易用的特点，因此深受广大用户的喜爱。

在AutoCAD使用过程中，熟练掌握一些绘图技巧可以提高效率，使绘图更加精细美观。

下面介绍几种常用的AutoCAD绘图技巧。

一、使用图层图层是AutoCAD中非常重要的概念，可以用来控制图形的显示和打印，同时可以方便地对图形进行编辑。

使用图层可以使绘图更加明确，易于管理。

在绘图的过程中，应当合理使用图层，将不同的元素分别组合在不同的图层中。

二、使用坐标系使用坐标系可以使绘图更加准确，可以精确地控制图形的位置、大小和角度等参数。

在AutoCAD中，可以选择不同的坐标系，例如笛卡尔坐标系、极坐标系、UCS坐标系等。

应当根据不同的绘图需求选择合适的坐标系。

三、使用偏移命令偏移命令可以快速地创建与已有图形相同偏移距离的图形，是绘图中常用的命令之一。

使用偏移命令可以在绘制图形时快速创建相似的图形，并且可以在保持图形比例的情况下进行拉伸或缩小等操作。

四、使用复制命令复制命令可以将已有图形复制一份或多份，是快速创建相似的图形的常用命令之一。

使用复制命令可以快速在绘图中重用相同的图形，提高绘图效率。

五、使用阵列命令阵列命令可以快速将一组图形按照一定的规律复制到指定的区域中，是绘图中常用的命令之一。

使用阵列命令可以快速地创建相似的图形，并且可以在保持图形比例的情况下进行拉伸或缩小等操作，提高绘图效率。

六、使用编辑命令AutoCAD提供了众多的编辑命令，例如平移、旋转、缩放、对齐等命令，可以快速地对图形进行编辑。

使用编辑命令可以调整绘图中的各个元素，使绘图更加精细美观。

以上是AutoCAD绘图中常用的几种技巧，可以帮助用户提高绘图效率，同时也能使绘图更加精细美观。

希望以上内容能够对AutoCAD初学者有所帮助。

CAD绘图技巧大汇总（值得收藏）1、文字镜像如何设置转动与不转动A、在镜像前,输入MIRRTEXT指令B、输入新值0代表不转动；输入新值1代表转动C、MIRRTEXT指令完成后,输入MI镜像指令就OK了2、CAD的版本转换A、CAD高版本可以打开所有低版本的图纸B、CAD低版本不可以打开高版本的图纸C、高版本转成低版本的方法,直接点击另存为,将文件类型可以改成任意的低版本D、将低版本转换成高版本,就比较复杂了,需要第三方软件,也就是版本转换器.3、CAD默认保存文件为低版本A、在绘图界面输入OPB、点击打开和保存选项卡C、在文件保存-另存为处选择低版本就可以了4、多段线的合并方法A、输入PE指令B、选择需合并的一条线,输入Y,再接着输入JC、选择所有需要合并的线条,就可以了5.填充无效时的解决办法有的时候填充时会填充不出来,除了系统变量需要考虑外,还需要去OP选项里检查一下.解决方法：OP----显示---应用实体填充（打上勾）6、加选无效时的解决办法正确的设置应该是可以连续选择多个物体,但有的时候,连续选择物体会失效,只能选择最后一次所选中的物体.解决方法：OP（选项）---选择---SHIFT键添加到选择集（把勾去掉）用SHIFT键添加到选择集“去掉勾”后则加选有效,反之加选无效.7.CAD命令三键还原如果CAD里的系统变量被人无意更改,或一些参数被人有意调整了怎么办？这时不需重装,也不需要一个一个的改.解决方法：OP选项-----配置-----重置但恢复后,有些选项还需要一些调整,例如十字光标的大小等~8.鼠标中键不好用怎么办呀正常情况下,CAD的滚轮可用来放大和缩小,还有就是平移（按住）,但有的时候,按住滚轮时,不是平移,而是出下一个菜单,很烦人.解决方法：这时只需调下系统变量mbuttonpan即可,初始值：1当按住并拖动按钮或滑轮时,支持平移操作.9.命令行中的模型,布局不见时的解决办法OP----选项------显示----显示布局和模型选项卡（打上勾即可）10.CAD技巧众所周知,确定键有两个,一个是“回车”另一个则是“空格”,但现在就让我们用右键来代替他们吧.解决方法：OP选项-----用户系统配置-------绘图区域中使用快捷菜单（打上勾）自定义右键单击进去------把所有的重复上一个命令打上勾11、圆形图不圆了怎么办方法一、这个简单,直接输入指令RE就可以方法二、OP----显示----将圆或圆弧平滑度调大一点即可.12、图形窗口中显示滚动条解决方法：OP----显示------图形窗口中显示滚动条即可OP---显示---图形窗口中显示滚动条即可.13、如果想下次打印的线型和这次的一样怎么办换言之【如何保存打印列表】,解决方法：OP选项-----打印---添加打印列表但在这之前,你得自己建立一个属于自己的例表14、如何减少文件大小答：在图形完稿后,执行清理(PURGE)命令,清理掉多余的数据,如无用的块,没有实体的图层,未用的线型、字体、尺寸样式等,可以有效减少文件大小.一般彻底清理需要PURGE 二到三次.-purge,前面加个减号,清理得会更彻底些.15、为什么不能显示汉字？或输入的汉字变成了问号答：原因可能是：1）对应的字型没有使用汉字字体,如HZTXT.SHX等；2）当前系统中没有汉字字体形文件；应将所用到的形文件复制到AutoCAD的字体目录中；3）对于某些符号,如希腊字母等,同样必须使用对应的字体形文件,否则会显示成问号.如果找不到错误的字体是什么,或者你眼神不太好,性子有点急,那么你重新设置正确字体及大小,重新写一个,然后用小刷子点新输入的字体去刷错误的字体即可咯~（系统是有一些自带的字体,但有的时候由于错误操作,或等等一些外界因素而导致汉字字体丢失,这样会给你带来很大的不便,这时你去别人的电脑中复制一些字体过来就OK 了）16、为什么输入的文字高度无法改变答：使用的字型的高度值不为0时,用DTEXT命令书写文本时都不提示输入高度,这样写出来的文本高度是不变的,包括使用该字型进行的尺寸标注.17、为什么有些图形能显示,却打印不出来答：如果图形绘制在AutoCAD自动产生的图层上,就会出现这种情况.应避免在这些层.18、DWG文件破坏了咋办呀答：文件---绘图实用程序---修复,选中你要修复的文件19、如果你想修改块咋办呀答：好多人都以为修改不了块,就将其炸开,然后改完再合并重定义成块,下面有一个简单的办法：修改块命令:REFEDIT,按提示,修改好后用命令:REFCLOSE,确定保存,你原先的按改后也随之保存20、镜像过来的字体保持不旋转咋办值为0时,可保持镜像过来的字体不旋转时,进行旋转21、平方怎么打出来呀先对图进行标注,然后用ED命令,在文字格式菜单中的@下拉菜单下选择即可标注平方等特殊字符.22、特殊符号的输入我们知道表示直径的“Ф”用控制码％％C、表示地平面的“±”用控制码％％P、标注度符号“°”用控制码％％D.可是在CAD里咋输入啊1)T文字命令,拖出一个文本框框2)在对话框中右键----符号---会出现一些选项23、打印出来的字体是空心的咋办啊在命令行输入TEXTFILL命令,值为0则字体为空心.值为1则字体为实心的.24、消除点标记在AutoCAD中有时有交叉点标记会在鼠标点击处产生,用BLIPMODE命令,并在提示行下输入OFF即可消除它.25、错误文件的恢复有时我们辛苦几天绘制的CAD图会因为停电或其它原因突然打不开了,而且没有备份文件,这时我们可以试试下面的方法恢复：在“文件（File）”菜单中选择“绘图实用程序/修复（DrawingUtilities/Recover）”项,在弹出的“选择文件（Select File）”对话框中选择要恢复的文件后确认,系统开始执行恢复文件操作.26、恢复失效的特性匹配命令有时我们在AutoCAD R14的使用过程中,其他命令都很正常,但特性匹配却不能用了,重装软件时又找不到它的安装程序,那么试试下面介绍的方法:在命令行键入menu命令,在弹出的"选择菜单文件"对话框中,选择acad.mnu菜单文件,重新加载菜单27、如何隐藏坐标有的时候你会一些抓图软件捕捉CAD的图形界面或进行一些类似的打印操作,但在此过程中,你是不是为了左下角的坐标而苦恼呢？因为它的存在,而影响了你的操作.解决方法：UCSICON调置为OFF即可关闭,反之ON打开.28、如果想将CAD图插入WORD咋办呀答：1）先提供一个简单的办法：使用BetterWMF小软件直接复制粘贴到word中即可,非常完美！2）Word文档制作中,往往需要各种插图,Word绘图功能有限,特别是复杂的图形,该缺点更加明显,AutoCAD是专业绘图软件,功能强大,很适合绘制比较复杂的图形,用AutoCAD绘制好图形,然后插入Word制作复合文档是解决问题的好办法,可以用AutoCAD提供的EXPORT功能先将AutoCAD图形以BMP 或WMF等格式输出,然后插入Word文档,也可以先将AutoCAD 图形拷贝到剪贴板,再在Word文档中粘贴.须注意的是,由于AutoCAD默认背景颜色为黑色,而Word背景颜色为白色,首先应将AutoCAD图形背景颜色改成白色.另外,AutoCAD图形插入Word文档后,往往空边过大,效果不理想.利用Word图片工具栏上的裁剪功能进行修整,空边过大问题即可解决.29、如果想插入EXCEL咋办呀AutoCAD尽管有强大的图形功能,但表格处理功能相对较弱,而在实际工作中,往往需要在AutoCAD中制作各种表格,如工程数量表等,如何高效制作表格,是一个很实用的问题.在AutoCAD环境下用手工画线方法绘制表格,然后,再在表格中填写文字,不但效率低下,而且,很难精确控制文字的书写位置,文字排版也很成问题.尽管AutoCAD支持对象链接与嵌入,可以插入Word或Excel表格,但是一方面修改起来不是很方便,一点小小的修改就得进入Word或Excel,修改完成后,又得退回到AutoCAD,另一方面,一些特殊符号如一级钢筋符号以及二级钢筋符号等,在Word或Excel中很难输入,那么有没有两全其美的方法呢,经过探索,可以这样较好解决：先在Excel中制完表格,复制到剪贴板,然后再在AutoCAD环境下选择编辑菜单中的选择性粘贴,确定以后,表格即转化成AutoCAD实体,用explode炸开,即可以编辑其中的线条及方字,非常方便.30、删除顽固图层的有效方法删除顽固图层的有效方法是采用图层影射,命令laytrans,可将需删除的图层影射为0层即可.这个方法可以删除具有实体对象或被其它块嵌套定义的图层,可以说是万能图层删除器.31、如何关闭CAD中的*BAK文件1）工具——选项,选“打开和保存”选项卡,再在对话框中将“每次保存均创建备份”前的对钩去掉.2）也可以用命令ISAVEBAK,将ISAVEBAK的系统变量修改为0,系统变量为1时,每次保存都会创建“*BAK”备份文件.32、CAD中绘图区左下方显示坐标的框有时变为灰色,当鼠标在绘图区移动时,显示的坐标没有变化咋办这时需按F6键或者将COORDS的系统变量修改为1或者2.系统变量为0时,是指用定点设备指定点时更新坐标显示；系统变量为1时,是指不断更新坐标显示；系统变量为2时,是指不断更新坐标显示,当需要距离和角度时,显示到上一点的距离和角度.33、用AutoCAD打开一张旧图,有时会遇到异常错误而中断退出咋办可以新建一个图形文件,而把旧图用图块形式插入,也许可以解决问题.34、在AutoCAD中有时尺寸箭头及Trace画的轨迹线变为空心咋办用FILLMMODE命令,在提示行下输新值1可将其重新变为实心35、图层1的内容被图层2的内容给遮住了咋办如果在一个图里,图层1的内容被图层2的内容给遮住了,用工具——显示——前置即可将遮住的内容显示出来.36、在用AUTOCAD（2002和2004）在XP系统下打印时出现致命错误时的解决方法：在AUTOCAD中不开启打印戳记功能,如已开起,则需将AUTOCAD根目录下的ACPLTSTAMP.ARX文件改为其它的名称或者删除.但是在删除时不能运行AUTOCAD,而且要具有管理员权限,否则不能删除.37、请问如何测量带弧线的多线段与多义线的长度？只要用列表命令（list）38、如何等分几何形？如何将一个矩形内部等分为任意N×M个小矩形,或者将圆等分为N份,或者等分任意角.divide命令只是对线段进行等分,并不能等分其它几何图形.直接的等分几何图形是没有这样的功能.但是当你会对矩形的两条边分别做M和N等分后,还不可以得到对矩形的等分吗？39、以前用3D鼠标,滚轮键按下是平移命令,现在变成了捕捉设置,怎样改回去?直接在命令提示下输入MBUTTONPAN,系统将提示输入新值.设置系统变量MBUTTONPAN=1.40、在AUTOCAD2000中如何量出某条圆孤的长度,如果在长度为125厘米要如何画圆孤？用lengthen命令,可以知道弧长,也可改变弧长.41、为什么我的CAD2000堆叠按钮不可用？堆叠的使用,一是要有堆叠符号,二是要把堆叠的内容选中后才可以操作.42、大家知道怎么将L画的线变成PL的？用pedit命令,编辑多段线,其中有合并（J）选项.43、为什么使用了打印样式表后,打印彩色线条时还是虚线？要怎样设置才对？有两种方法设置打印,如果是颜色相关打印,不能改变图层管理器中的打印样式设置.另一种是命名打印样式.44、面域、块、实体是什么概念?能否把几个实体合成一个实体,然后选择的时候一次性选择这个合并的实体.面域是用闭合的外形或环创建的二维区域.块是可组合起来形成单个对象(或称为块定义)的对象集合(一张图在另一张图中一般可作为块).实体有两个概念,其一是构成图形的有形的基本元素,其二是指三维物体,对于三维实体,可以使用"布尔运算"使之联合,对于广义的实体,可以使用"块"或"组(group)"进行"联合".45、在建筑图插入图框时不知怎样调整图框大小?图框是按标准图号画的.在使用时就是要考虑到打印比例的问题.所以要根据你的图形大小计算一个用所选图号的打印比例.假如这个比例是1：50,那么在用图框时就是把图框放大50倍,打印时缩小50倍就正好是原图框的大小.46、我在图纸空间里的虚线比例设置好,并且能够看清,但是布局却是一条实线,打印出来也是实线这和线型比例因子有关.如果想要在模型空间和图纸空间都看着合适要把附图中红线处的钩去掉.如果钩上了的话,那么为保证从图纸空间打印时正确表现线型,就不能保证模型空间的效果是合适的.47、Ctrl键无效的解决办法比如CTRL+C(复制),CTRL+V(粘贴),CTRL+A(全选)等都与CTRL键有关的指令都失效.这时你只需到OP选项里调一下操作：OP(选项)—用户系统配置—windows标准加速键（打上勾）标准加速键打上勾后,和CTRL键有关的命令则有效,反之无效48、图层1的内容被图层2的内容给遮住了,怎么办？如果是在一个图里,图层1的内容被图层2的内容给遮住了操作：工具—显示-前置即可将遮住的内容显示出来49、工具栏不见了,怎么办A、如果在AUTOCAD中的工具栏不见了,则在工具栏处点右键,就可以了B、如果正常关闭导致的不见,则在视图工具栏里选中你想应用的工具栏即可50、修改文字对齐方式而不改变文字位置的方法操作：修改—对象—文字—对正改变对齐方式,文字的位置不会改变.。

47个cad技巧口诀CAD技巧是每个CAD设计师必须掌握的技能，它可以帮助设计师更快、更准确地完成设计任务。

下面是47个CAD技巧口诀，让我们一起来了解一下。

1. 快捷键是提高效率的关键，要熟练掌握。

2. 使用图层管理器可以更好地管理图层。

3. 使用命令行可以更快地输入命令。

4. 使用快速选择命令可以快速选择对象。

5. 使用过滤器可以更好地选择对象。

6. 使用阵列命令可以快速复制对象。

7. 使用偏移命令可以快速创建平行线。

8. 使用镜像命令可以快速创建对称图形。

9. 使用旋转命令可以快速旋转对象。

10. 使用缩放命令可以快速缩放对象。

11. 使用拉伸命令可以快速拉伸对象。

12. 使用修剪命令可以快速修剪对象。

13. 使用延伸命令可以快速延伸对象。

14. 使用分割命令可以快速分割对象。

15. 使用圆角命令可以快速创建圆角。

16. 使用倒角命令可以快速创建倒角。

17. 使用填充命令可以快速填充区域。

18. 使用渐变命令可以快速创建渐变效果。

19. 使用阴影命令可以快速创建阴影效果。

20. 使用文字命令可以快速添加文字。

21. 使用多行文字命令可以快速添加多行文字。

22. 使用表格命令可以快速创建表格。

23. 使用图像命令可以快速插入图像。

24. 使用块命令可以快速创建块。

25. 使用属性命令可以快速添加属性。

26. 使用动态块可以快速创建可变尺寸的块。

27. 使用图案命令可以快速创建图案填充。

28. 使用视口命令可以快速创建视口。

29. 使用布局命令可以快速创建布局。

30. 使用打印命令可以快速打印图纸。

31. 使用导出命令可以快速导出图纸。

32. 使用导入命令可以快速导入图纸。

33. 使用属性提取命令可以快速提取属性信息。

34. 使用数据连接命令可以快速连接数据库。

35. 使用外部参照命令可以快速引用外部图纸。

36. 使用快速测量命令可以快速测量对象。

37. 使用快速计算命令可以快速计算对象。

38. 使用快速标注命令可以快速添加标注。

CAD技巧大集合1.选择技巧:在选择编辑中,有时不小心多选了某个图元,此时在命令未结束下并不需要取消命令而重来,只须在"选择目标"的提示后输入remove回车,再在提示下逐一选择哪些多选的图元(当然别太多,否则难选啊!)即可搞定.也可以按住shift键选择多选的图元, 取消选择。

在选择时, 随便输入两个字母, 如mn, 这时你会发现command命令行出现一大串提示, 包括fence、wc、wf等, 很方便的。

2.AutoCAD裁剪技巧如要对部分圆(可以是其他边框)外的直线进行裁剪, 普通办法就是选择裁剪边界后再选择要裁剪的线段即可, 实际上AutoCAD还有较为简捷的办法, 其做法如下:1.按常规执行裁剪命令, 选择裁剪边界（回车确认）；2.在提示选择要裁剪的线段元素时输入“f”（即fence）, 回车确认；3.在提示: First Fence point下绘制与要裁剪线段相交的连续橡皮筋直线, 回车确认即可。

尚需注意两点：1.橡皮筋直线无需闭合；2.橡皮筋直线与要裁剪线段重复相交时, 则剪去以后一次的部分（这点很重要哦）。

3.选择技巧用户可以用鼠标一个一个地选择目标, 选择的目标逐个地添加到选择集中, 另外, AutoCAD还提供了Window（以键入“w”响应Select object: 或直接在屏幕上自右至左拉一个矩形框响应Select object: 提示）, Crossing（以键入“C”响应Select object: 或直接在屏幕上自左至右拉一个矩形框响应Select object: 提示）, Cpolygon（以键入“CP”响应Select object: ）, Wpolygon（以键入“WP”响应Select object: ）等多种窗口方式选择目标, 其中Window及Crossing用于矩形窗口, 而Wpolygon及Cpolygon用于多边形窗口, 在Window及Wpolygon方式下, 只有当实体的所有部分都被包含在窗口时, 实体才被选中, 而在Crossing及Cpolygon方式下,只要实体的一部分包括在窗口内, 实体就被选择像。

天正CAD操作技巧都在这里CAD软件是计算机辅助设计的缩写，是在工程设计、制造等领域广泛应用的一种软件工具。

在使用CAD软件进行设计时，熟练的操作技巧能够提高工作效率和设计质量。

下面将介绍一些常用的CAD操作技巧，希望能对大家有所帮助。

1. 快捷键操作：熟悉常用的快捷键可以大大提高操作效率。

比如，使用Ctrl+C和Ctrl+V可以实现复制和粘贴功能，Ctrl+Z可以撤销上一步操作，Ctrl+S可以保存文件等等。

事先学习和记忆这些快捷键，可以避免频繁使用鼠标操作，提高工作效率。

2.使用图层：在使用CAD进行设计时，可以将不同的构件、元素分别放在不同的图层中，这样可以更好地管理和修改设计。

比如，将所有尺寸标注放在一个图层中，将文字信息放在一个图层中，将构件放在一个图层中。

当需要修改时，只需进入相应的图层进行修改。

这样可以减少错误和混乱，提高工作质量。

3.对象选择：CAD软件提供了多种对象选择方式。

在选择对象时，可以使用窗口选择、交叉窗口选择、单击选择等方式。

此外，还可以使用框选和多选方式对多个对象进行选择。

熟练运用这些选择方式可以快速准确地选取需要的对象，提高工作效率。

4.偏移功能：偏移功能可以用来在图形上创建平行的线、圆弧等对象。

使用偏移功能可以快速地复制和修改构件。

在使用偏移功能时，可以设置偏移距离和方向，并通过多次偏移来创建多个相同的对象。

这样可以提高设计效率和一致性。

6.切换视图：CAD软件可以提供多种视图模式，比如二维、三维、透视等。

通过切换视图模式，可以更好地观察和修改设计。

在进行三维设计时，可以使用鼠标中键进行视图的调整和旋转，以便从不同的角度观察设计。

7.数值输入：CAD软件可以通过数值输入来精确调整和标注设计。

在进行尺寸标注时，可以使用绝对坐标或相对坐标来输入数值，以确保标注的准确性。

在进行构件绘制时，也可以使用数值输入来控制尺寸和位置的精确度。

8.使用参考线和辅助工具：在设计中，可以使用参考线和辅助工具来帮助定位和绘制构件。

AutoCAD使用技巧大全集AutoCAD使用技巧大全集AutoCAD是目前国内外使用最广泛的CAD软件，AutoCAD丰富的绘图命令，CAD绘图技巧1.如何替换找不到的原文字体？复制要替换的字库为将被替换的字库名，如：打开一幅图，提示未找到字体jd，你想用hztxt.shx替换它，那么你可以去找AutoCAD 字体文件夹(font)把里面的hztxt.shx复制一份，重新命名为jd.shx,然后在把XX.shx放到font里面，在重新打开此图就可以了。

以后如果你打开的图包含jd这样你机子里没有的字体，就再也不会不停的要你找字体替换了。

2.如何删除顽固图层？方法1：将无用的图层关闭，全选，COPY粘贴至一新文件中，那些无用的图层就不会贴过来。

如果曾经在这个不要的图层中定义过块,又在另一图层中插入了这个块,那么这个不要的图层是不能用这种方法删除的。

方法2：选择需要留下的图形，然后选择文件菜单->输出->块文件，这样的块文件就是选中部分的图形了，如果这些图形中没有指定的层，这些层也不会被保存在新的图块图形中。

方法3：打开一个CAD文件，把要删的层先关闭，在图面上只留下你需要的可见图形，单击菜单栏中的“文件”→“另存为”命令，确定文件名，在文件类型栏选*.DXF格式，在弹出的对话窗口中选择“工具”→“选项”→“DXF”选项，再在选择对象处打钩，单击“确定”按钮，接着单击“保存”按钮，就可选择保存对象了，把可见或要用的图形选上就可以确定保存了，完成后退出这个刚保存的文件，再打开来看看，你会发现你不想要的图层不见了。

方法4：用命令laytrans，可将需删除的图层影射为0层即可，这个方法可以删除具有实体对象或被其它块嵌套定义的图层。

3.打开旧图遇到异常错误而中断退出怎么办？新建一个图形文件，而把旧图以图块形式插入即可。

4.在AUTOCAD中插入EXCEL表格的方法复制EXCEL中的内容，然后在CAD中点编辑--选择性粘贴-AutoCAD图元--确定--选择插入点—插入后炸开即可。

AutoCAD绘图技巧与快速操作指南AutoCAD是一款广泛应用于建筑、工程和制图行业的CAD软件，具有强大的绘图和设计功能。

为了提高绘图效率和准确性，以下是一些AutoCAD绘图技巧和快速操作指南，帮助您更加高效地使用这个软件。

一、利用快捷键和命令1. 快捷键熟练掌握AutoCAD的快捷键可以大大提高操作效率。

例如，Ctrl+C和Ctrl+V可以分别用于复制和粘贴选中的对象，Ctrl+Z可以撤销最近的操作，Ctrl+A可以选择所有对象，Ctrl+S可以保存绘图。

更多常用的快捷键可以通过AutoCAD的帮助文档进行查询。

2. 命令AutoCAD提供了丰富的命令，通过输入命令名称或者快捷键来快速执行相应的操作。

例如，线条命令可以通过输入“line”来启动，然后按照提示逐步绘制直线。

掌握一些常用的命令，可以大大提高绘图速度和准确性。

二、合理设置绘图参数1. 单位设置在开始绘图之前，建议先设置好绘图的单位。

可以通过输入命令“units”来打开单位设置对话框，根据需要选择合适的单位，如毫米、厘米或英尺。

设置好单位后，绘图时就可以按照实际尺寸进行操作，避免后续出现尺寸不准确的问题。

2. 图层管理图层是AutoCAD中非常重要的概念，可以用于对绘图中的各个元素进行分组管理和控制显示。

合理使用图层可以使绘图更加清晰和易于编辑。

可以通过命令“layer”来管理图层，并设置不同图层的颜色、线型和线宽等属性。

三、利用实体和编辑工具1. 绘制线条直线是绘图中最基本的元素之一。

可以使用线条命令或直接输入坐标点来绘制直线。

如果需要绘制平行线或垂直线，可以使用相应的约束条件或构造线工具。

2. 创建多边形AutoCAD提供了多边形命令用于绘制正多边形或不规则多边形。

可以通过指定中心点和半径、指定边数或指定各个顶点来创建多边形。

多边形功能可以应用于绘制建筑物外立面或机械零件的边界。

3. 编辑对象AutoCAD提供了多种编辑对象的工具，例如移动、复制、旋转和缩放等。

CAD最全的制图规范技巧（⼤院告诉你图是怎么画出来的）制图规范制图基本规定--图纸幅⾯和格式《技术制图图纸幅⾯和格式》（GB/T 14689－1993）对图纸幅⾯和格式作了规定。

1、图纸幅⾯尺⼨图纸幅⾯尺⼨是指绘制图样所采⽤的纸张的⼤⼩规格。

为了便于管理和合理使⽤纸张，绘制图样时应优先采⽤表1－1所规定的基本幅⾯。

表1－1 图纸基本图⾯尺⼨必要时也允许选⽤与基本幅⾯短边成正整数倍增加的加长幅⾯。

图1－1中，粗实线所⽰为基本幅⾯，细实线和虚线所⽰为加长幅⾯。

图1－1 图纸幅⾯2、图框格式格式分留装订边（图1－2a）和不留装订边（图1－2b）两种，但同⼀产品的图样只能采⽤同⼀种格式，并均应画出图框线及标题栏。

（a）留有装订边的图纸格式（b）不留装订边的图纸格式图1－2 图纸格式图框线⽤粗实线绘制，⼀般情况标题栏位于图纸右下⾓，也允许位于图纸右上⾓。

标题栏中⽂字书写⽅向即为看图⽅向。

标题栏的基本要求、内容、尺⼨和格式在国家标准GB/T 10609.1-1989《技术制图标题栏》中有详细规定，各设计单位根据各⾃需求格式亦有变化，这⾥不作介绍。

在学习本课程时可暂⽤图1-3所⽰格式。

（a）零件图⽤（b）装配图⽤图1－3 学习⽤标题栏格式制图基本规定--⽐例《技术制图⽐例》GB/T 14690－1993对⽐例的选⽤作了规定。

1、⽐例的概念⽐例为图样中机件要素的线性尺⼨与实际机件相应要素的线性尺⼨之⽐。

2、⽐例的选⽤绘制图样时应优先选取表1－2中所规定的⽐例。

表1-2 ⽐例系列表1-3 必要时允许采⽤的规定⽐例3、⽐例的标注绘制同⼀物体的各视图时，应采⽤相同⽐例，并将采⽤的⽐例统⼀填写在标题栏的"⽐例"项内。

当某视图须采⽤不同⽐例绘制时，可在视图名称的下⽅进⾏标注，如：。

制图基本规定--字体《技术制图字体》GB/T 14691－1993规定了图样中汉字、数字、字母的书写格式。

1、基本要求图样中书写字体必须做到：字体端正、笔划清楚、间隔均匀、排列整齐。

cad使用技巧和方法一、基础操作1. 快捷键设置：熟练使用快捷键可以大大提高CAD绘图速度，建议将常用的命令设置为快捷键，并熟练掌握。

2. 命令提示：使用命令提示可以帮助您更好地掌握CAD命令的使用方法，并提高绘图效率。

3. 视图控制：熟练使用视图控制命令，如Zoom、Pan、Rotate等，可以帮助您更方便地查看和编辑图形。

二、绘图技巧1. 绘制直线：使用Line命令绘制直线时，可以通过输入@符号来绘制垂直或水平的直线。

2. 绘制圆：使用Circle命令绘制圆时，可以通过输入/符号来绘制正多边形。

3. 对象捕捉：熟练使用对象捕捉功能可以提高绘图的精度，例如通过捕捉交点和中心点来绘制直线和圆。

三、编辑技巧1. 选择对象：使用Select命令可以选择多个对象进行编辑，提高工作效率。

2. 移动对象：使用Move命令可以将对象移动到指定位置，并保持其方向和大小不变。

3. 修剪对象：使用Trim命令可以修剪多余的线段、圆弧等图形对象。

四、块与属性1. 创建块：使用Block命令可以将多个对象创建为一个块，方便重复使用。

2. 插入块：使用Insert命令可以将创建的块插入到图形中，方便快捷。

3. 属性编辑：使用Properties命令可以编辑块的属性，例如文字样式、线型等。

五、文字和标注1. 文字输入：使用Text命令可以输入单行或多行文字，方便标注和说明。

2. 标注设置：使用Dimension命令可以设置标注样式，包括线性标注、半径标注等。

3. 文字样式：使用Style命令可以设置文字样式，包括字体、大小、颜色等。

六、布局和打印1. 布局设置：使用Layout命令可以设置图纸布局，包括图框、标题栏等。

2. 打印设置：使用Print命令可以设置打印参数，包括打印机类型、纸张大小等。

3. 批处理打印：使用BatchPrint命令可以对多个图纸进行批处理打印，提高工作效率。

七、外部参照1. 外部参照插入：使用Xref命令可以将外部参照插入到当前图形中，方便与其他图形文件进行参考。

47个CAD使用技巧CAD对于设计师是一项非常重要的工具，用的好的话可以大大提升工作效率。

如果做设计连CAD都用不顺溜的话，除了影响工作，还会对自己的情绪造成一定干扰。

今天小编向牛人请教了CAD制图技巧，偷偷的透露给各位。

1、CTrl+N无效时之解决办法众所周知CTRL+N是新建命令，但有时候CTRL+N则出现选择面板，这时只需到OP选项里调下设置。

操作：OP（选项）------系统-------右侧有一个启动（A显示启动对话框B不显示启动对话框）选择A则新建命令有效，反则无效。

2、Ctrl键无效之解决办法有时我们会碰到这样的问题：比如，CTRL+C（复制） CTRL+V（粘贴） CTRL+A（全选）等一系列和CTRL键有关的命令都会失效，这时你只需到OP选项里调一下。

操作：OP（选项）-----用户系统配置------WINDOWS标准加速键（打上勾）标准加速键打上勾后，和CTRL键有关的命令则有效，反之失灵。

3、填充无效时之解决办法有的时候填充时会填充不出来，除了系统变量需要考虑外，还需要去OP选项里检查一下。

OP---------显示-----------应用实体填充（打上勾）4、加选无效时之解决办法正确的设置应该是可以连续选择多个物体，但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体。

这时可以如下解决()：进入OP（选项）---------选择-----------SHIFT 键添加到选择集（把勾去掉）；用SHIFT键添加到选择集“去掉勾”后则加选有效，反之加选无效。

命令：PICKADD 值：0/15、CAD命令三键还原如果CAD里的系统变量被人无意更改或一些参数被人有意调整了怎么办？这时不需重装，也不需要一个一个的改操作：OP选项-----配置-----重置即可恢复但恢复后，有些选项还需要一些调整，例如十字光标的大小等。

6、鼠标中键不好用怎么办呀？正常情况下，CAD的滚轮可用来放大和缩小，还有就是平移（按住），但有的时候，按住滚轮时，不是平移，而是出下一个菜单，很烦人。

最新CAD技巧120个绝对实用完整版
一、CAD的12个小经验：
1、把大的图形划分成更小的图形以提高精度和提高处理速度。

2、把大的图形分解成多个小图形，可以更好地控制和操作。

3、当绘制连线的时候，尽量平稳一些以提高精度。

4、当绘制线条时，尽量使用虚线或者点线来提高精度。

5、使用“自由绝缘线”命令来取消已绘制的线条之间的连接关系。

6、使用“缩放”命令来改变图形的大小。

7、使用“双击收缩”命令来精确控制线条随点的移动。

8、使用CAD中的“自动三角剪”命令来加快绘图速度。

9、把更大的图形拆分成多个小图，用不同的颜色标记出每个小图，然后与原图形进行比较。

10、在绘制实体图形时，使用正确的边界和拓扑结构，可以更快完成绘图。

11、使用CAD中的“快速图块”命令来提高处理速度。

12、使用CAD中的“尺寸标注”命令来精确控制图形的大小。

二、CAD的10个常见操作：
1、将抽象图形转换成具体图形：使用“绘制”命令来把抽象图形转换成具体图形。

2、成批处理：把一个复杂的图形拆分成小图形，然后一次性处理大量的复杂图形。

3、改变线条的粗细：使用“线宽”命令来改变线条的粗细。

4、把一个对象拆分成多个对象：使用“拆分”命令把一个对象拆分成多个对象。

CAD平面图形绘图技巧（一）平面图形绘图技巧1.画水平、竖直及斜线的技巧1.1.1打开正交功能画水平、竖直线段画线时，单击状态栏上的正交按钮，就能打开正交模式。

在正交模式下光标只能沿水平或竖直或竖直方向移动，则只需输入线段的长度值，就自动画出水平或竖直线段。

1.1.2结合极轴追踪、自动追踪功能画线在极轴追踪模式下系统将沿极轴方向显示作图辅助线，此时输入线段的长度就画出沿此方向的线段。

极轴方向由极轴角确定，CAD将根据用户设定的极轴角增量值自动计算极轴角的大小。

（设极轴角增量：工具－草图设置－极轴追踪）1.1.3利用角度覆盖方式画斜线如果要画指定长度的斜线则输入：＠斜线长度＜角度，但在有时情况下，需要沿某一方向画任意长度的斜线，此时可采用角度覆盖方式操作，输入形式为：＜倾斜角度，这种方式不仅指定了斜线的方向，线的长度可随意确定。

1.1.4用XLINE命令画斜线用XLINE命令的“角度（A）”选项可以很方便地画任意角度的斜线，或过已知线段上的某点画斜线，斜线与已知线段的夹角可以事先命令:xl XLINE 指定点或[水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: a输入构造线的角度(0) 或[参照(R)]: 41（输入倾斜角度）指定通过点: A按Enter键结束。

命令: xl XLINE 指定点或[水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: a 输入构造线的角度(0) 或[参照(R)]: r选择直线对象:选择BC输入构造线的角度<0>: 70指定通过点: mid 于（捕捉线段BC的中点）指定通过点:按Enter键结束。

命令: _trim修剪多出余线条后如下图。

CAD平面图形绘图技巧（二）1.2绘制平行线绘制平行线一般采取以下两种方法l 用OFFSET（偏移）命令画出平行线。

发出此命令后用户只需输入平移的距离并指明平移的方向就可以了。

此外，还可通过指定平行线通过的点来创建平行线，对圆、多线段进行平移操作时，将创建同心圆及等距离多段线。
