一、尿素粒子机械强度塔式造粒所得尿索粒子，由于在塔内降落过程中互相碰撞，冲撞塔下漏斗，或被刮料机破碎，在后续的输送、贮存、包装过程中均受到多次碰撞作用。
尤其采用散装贮存、运输和销售过程，粒于经受的碰撞作用次数还要多。
碰撞作用结果会导致其中部分粒子破碎，甚至粉化。
这样在包装或堆存过程中产生粒度分离和集聚现象，破碎和粉化的尿素容易结块；在倒运过程中或在撒播过程中，这些粉化物形成粉尘而流失，造成经济损失，恶化劳动环境，形成公害。
因此对尿素的机械强度特别是冲击强度提出新的要求。
尿索粒子的机械强度是指：(1) 压碎强度它表示粒子承受静荷载的能力。
对已知直径的尿素粒子逐步地增加荷载，直至最后压碎粒子。
此压碎强度是对这个已知直径的粒子而言的。
压碎强度用kg或N表示。
(2) 冲击强度是表示粒子承受动荷载的能力。
测量冲击强度是用完好粒子百分比法。
如规定用速度为20m/s的空气喷枪将一定量粒子发射到一定远处的钢板上，称量出来破碎的粒子所占百分数。
试验装置见图6-38。
亦可采用自由落体法。
即从7m高处将一定量的尿素粒子自由落于一块钢上，反复进行10次，称量未破碎粒于所占百分数。
还可以设计出其他的冲击强度测定方法。
二、粒状尿素结晶过程(一) 两种结晶结构尿素粒子的强度差异在一个干净的(指对造粒塔壁清洗后无尿素粉尘存在)塔内，以低生产负荷造粒(以保证尿素粒子不碰到塔壁)，在塔下用油布收集尿素粒子。
把得到的粒子在显微镜下观察，可以看到它们的外表面非常圆滑。
对工厂正常生产情况下所得到的尿素粒子进行显微观察，发现有的粒子外表面十分粗糙。
图6-38尿素粒子冲击强度测定装置1-进料贮斗；2-压力表；3-减压阀（气源压力＝0.2MPa表压）；4-发射管（玻璃）；5-金属板(45°角)；6-接受器（玻璃）；7-橡皮塞；8-导管（有机玻璃）对上述两种尿素粒子进行机械强度试验，发现如下情况：两种不同外形的尿素粒子的压碎强度几乎没有差别；但是两种不同外形的尿素粒子的冲击强度差别很大，圆滑粒子的冲击强度约为10％，而粗糙表面粒子的冲击强度高达75％。
荷丰大颗粒尿素工艺简介及配管设计探讨梁海云;王少盖【摘要】以中国五环工程有限公司参与承建的华鹤煤化年产52万 t 大颗粒尿素装置为例，结合实际工程经验，从工艺、设备布置以及配管等方面进行总结探讨。
%This article expounds the process,equipment layout and piping of Hofung large granule urea plant by taking 52×104 t/a large granule urea plant in Huahe Coal﹣chemical Co.Ltd of CNOOC for example.【期刊名称】《化工设计通讯》【年(卷),期】2015(000)001【总页数】3页(P61-63)【关键词】大颗粒尿素;工艺;配管【作者】梁海云;王少盖【作者单位】中国五环工程有限公司，湖北武汉430223;中国五环工程有限公司，湖北武汉 430223【正文语种】中文【中图分类】TQ441.41大颗粒尿素一般指粒径大于2mm的颗粒状尿素产品。
大颗粒尿素由于其具有颗粒大、强度高、大小均匀、不易结块的优点，特别适合散装运输和贮存，克服了普通喷淋制得的尿素强度低、易粉化的缺点。
当前世界上竞争力较强且被广泛应用的两种大颗粒尿素造粒工艺是荷兰荷丰技术公司雾化流化床技术(原挪威海德鲁技术)和东洋(TEC)公司的喷射流化床技术。
本文主要依托于中国五环工程公司承建的华鹤煤化股份有限公司年产52万t大颗粒尿素装置为例，探讨荷丰大颗粒尿素造粒技术在工艺以及配管设计上的一些技术要点。
从蒸发系统来的含尿素浓度为96%的尿液，在加入37%的甲醛溶液生成脲甲醛溶液后送入流化床造粒机中。
尿液被雾化空气雾化成细小的液滴，与悬浮在流化床中的晶种接触，使颗粒不断增大。
从造粒机出来的颗粒尿素经初步冷却后，经斗式提升机送入振动筛，筛分分离出粒径符合要求的颗粒尿素，再经最终产品冷却器冷却后，送入成品仓库。
尿素贮存与投放设备尿素贮存与投放设备1. 简介尿素是一种常用的氮肥，广泛应用于农业生产中。
为了保障尿素的质量和有效利用，合理的贮存和投放设备是必不可少的。
本文将深入探讨尿素贮存与投放设备的多个方面，并分享对这些设备的观点和理解。
2. 尿素贮存设备尿素贮存设备主要包括仓储设备和包装容器。
仓储设备通常指大容量的尿素存储仓或罐，用于集中贮存大量尿素。
这些仓储设备需要具备良好的密封性和防潮性，以防止尿素吸湿变质。
常见的仓储设备有封闭式仓储罐和尿素堆垛库。
在选择和使用仓储设备时，需要考虑尿素的贮存时间、环境温湿度、堆放压力等因素。
另外，包装容器是尿素零售和运输过程中常用的贮存设备。
常见的包装容器有编织袋、纸袋、塑料袋等。
这些容器需要具备良好的密封性和防湿性，以保持尿素的质量。
包装容器应标注相关信息，如尿素的规格、品牌、生产日期等。
3. 尿素投放设备尿素投放设备用于将尿素均匀投放到作物根部，提供氮元素供作物吸收利用。
常见的投放设备有尿素刀、化肥喷洒器、灌溉系统等。
尿素刀是一种特殊的农业机械，适用于大田作物的尿素投放。
尿素刀通过机械力将尿素均匀深埋到土壤中，以防止氨挥发和尿素损失。
尿素刀的使用需要注意操作技巧和施肥时间，避免对作物造成伤害。
化肥喷洒器是一种常用的尿素投放设备，适用于小田作物和果园的尿素施肥。
化肥喷洒器通过机械力将尿素溶液均匀喷洒到作物叶片或土壤表面，提供氮肥供作物吸收。
使用化肥喷洒器需要准确控制喷洒量和喷洒方式，避免肥料浪费和环境污染。
灌溉系统是一种现代化的尿素投放设备，适用于大田作物和果园的尿素施肥。
灌溉系统通过管道输送尿素溶液，实现对作物根部的准确投放。
灌溉系统具有节水高效的特点，能够提高尿素利用率和作物产量。
然而，灌溉系统的使用需要考虑土壤条件、作物需水量等因素，并确保灌溉水质量和设备运行正常。
4. 观点和理解就尿素贮存与投放设备而言，我认为在选择和使用这些设备时，应充分考虑尿素的特性和要求。

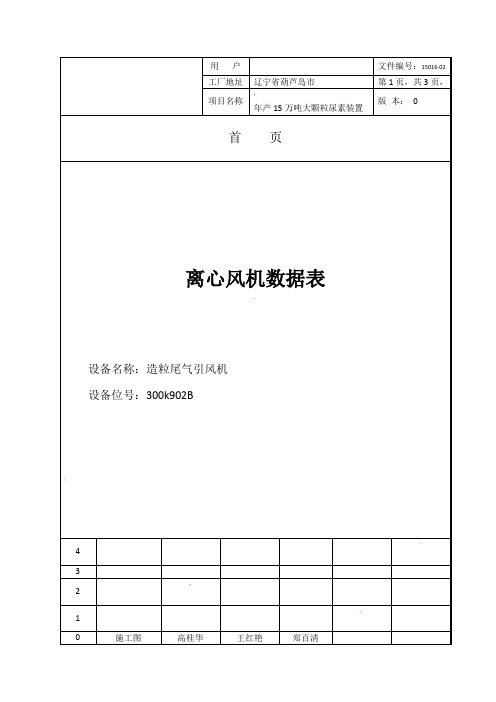

机壳：▲材质Q235-B ○厚度，mm 除去拼合轮●是○否●排污数量/尺寸：设置排污●检修门，数量/尺寸：叶片：●类型￥●数量●厚度▲材质1Cr18Ni9Ti轮毂：●材质□热压配●键住轴：●材质不低于35CrMo●直径@轴承mm轴衬面和轴密封：●套管材质●密封类型轴承：●材质SKF（不锈钢）●水动力○抗摩擦）类型润滑●需要的冷却剂m3/h @ ℃○温度调节控制加热器○温度检测器：类型：○振动检测器：类型：速度检测器：□非接触式侧头□转速开关□其它联轴器：●类型●制造商●样式●使用系数●安装半联轴器●间距长度，mm`●联轴器供应：制造商其它（供货商供货范围内）●普通支撑板（风机、传动）○消声器（入、出口）【10】○入口滤网或过滤器○轴承板/底板●出风筒●机壳排污连接●特性曲线（制造商提供）●减振（减振器）●无火花型联轴器护罩●截面图○类型●绝缘夹●轮廓图○滤油箱●检查通道●侧面临界速度分析○控制面板●防热罩●机组扭矩分析○专用涂料○离合器●膨胀节或软连接（入出口）○入口挡板气动执行器●地脚螺栓】用户锦西天然气化工有限责任公司文件编号：15016-02；工厂地址辽宁省葫芦岛市第4页，共4页项目名称年产15万吨大颗粒尿素装置版本：0构造（续）【10】噪音衰减：●最大允许声压级85 dBA@ 1m ,○预期声压级dBA@ m 衰减方法：●制造商确定设备重量，kg ：●风机●传动●基础○SOUND TRUNK ●出风筒●总船运重量油漆：●制造商标准装运：●国内运输或国外船运！连接：尺寸等级方位●入口●出口。
基于机械造粒的大颗粒尿素的制备摘要：机械造粒的尿素产品主要是大颗粒尿素，粒径在2~8mm。
由于大颗粒尿素具有更高的强度及更好的防潮性，因此成为肥料混合的首选原料。
生产大颗粒尿素的方法主要有流化床造粒、转鼓造粒、圆盘造粒、钢带直冷造粒等。
目前世界上大颗粒尿素的制备技术中，比较有代表性的技术有挪威海德鲁公司的流化床造粒技术，本文简单谈谈此项技术。
关键词：机械造粒大颗粒尿素制备20世纪60年代以来，受优质混合肥料的强劲需求，尿素大颗粒造粒技术得到了发展；20世纪80年代，流化床造粒技术的发展进一步推动了大颗粒尿素的生产。
世界大颗粒尿素的产能的增长速度快于小颗粒尿素。
从1980到2003年，大颗粒尿素占世界尿素总能力的比例从11%增长到22%，预计未来大颗粒尿素将占世界尿素总能力的26%。
生产大颗粒尿素的方法主要有流化床造粒、转鼓造粒、圆盘造粒、钢带直冷造粒等。
目前世界上大颗粒尿素的制备技术中，比较有代表性的技术有挪威海德鲁公司的流化床造粒技术、荷兰斯塔米卡邦公司的流化床造粒技术、斯那姆公司的降帘式滚筒成粒技术、日本东洋工程喷流床造粒技术、法国K-T公司流化床转鼓造粒技术等。
我国自主开发并已经建成多套工业化大颗粒尿素造粒装置的组合双转鼓大颗粒尿素技术。

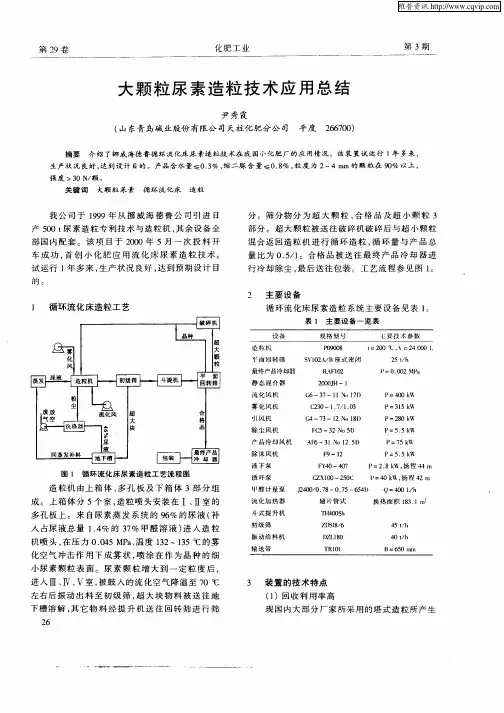

一、挪威海德鲁（Hydro）流化床造粒技术1.流化床造粒技术基本原理流化床造粒用于制备大颗粒尿素。
在造粒机中，先加入细粒子作为晶种，然后从分布板之下通入热空气使形成流化床。
埋在床层中的喷嘴将浓度大于95％的料液喷入。
料液在喷嘴中被热空气雾化为极细的雾滴，均匀地喷洒到床层中，附着在尿素晶种的表面上，经过一定的时间．便可长大到规定大小的尺寸，从床层排出。
从分布板下通入的载气利用尿液的结晶热把料液水份蒸发掉，并将水分带出。
排出的物料其温度较高，在另一流化床中用空气冷却到包装或贮存温度。
通过筛分机对产品进行筛分，符合粒度标准的作为产品，过大的颗粒经过粉碎，连同筛下来的细粉料一起乍为晶种返回造粒机，多余者返回蒸发系统为保持产品的流动性并减少粉尘和结块，在喷入的料液中配入少量的甲醛溶液。
