创维液晶电视电源部分原理及维修一、液晶电视电源部分原理：液晶电视的电源部分主要由电源板、开关电源、滤波电容、桥式整流器等组成。
其工作原理如下：1.输入电压：电源板接收来自电源插座的交流电。
在大多数情况下，输入电压为220V，但也有适应其他输入电压的电源板。
2.滤波和整流：液晶电视需要稳定的直流电来供电。
因此，电源板将输入交流电整流为直流电。
桥式整流器将交流电转换为直流电，并滤波电容器平滑输出电压波动。
3.电解电容器：电解电容器用于存储电荷，以便在电源输出电压波动时提供稳定的电流。
较大容量的电解电容器通常用于电源板。
4.控制电路：液晶电视的电源板还包括一个控制电路，用于监测和调节输出电压和电流。
控制电路还可以通过开关电源控制电视机的开关机。
二、液晶电视电源部分维修：液晶电视的电源部分可以发生一些常见的故障，导致电视无法正常工作。
以下是一些常见的问题和可能的维修解决方案：1.电源板故障：电源板是电视机的核心组件之一，当出现电源板故障时，电源无法提供稳定的电流，导致电视无法正常供电。
如果出现这种情况，可以尝试更换电源板进行修复。
2.开关电源故障：开关电源是电视机的电源控制部分，如果开关电源损坏，可能无法控制电视机的开关机。
首先，检查电源插座是否正常工作，然后尝试更换开关电源。
3.电容故障：滤波电容或电解电容器可能会失效，导致输出电压波动。
检查电容是否损坏，如果存在问题，需要更换新的电容器。
4.保险丝故障：液晶电视的电源部分还包括保险丝，用于保护电源板和其他电源组件免受过载和短路的损坏。
如果电视无法开机或者电源部分没有反应，可以检查保险丝是否烧毁，并替换为新的保险丝。
需要注意的是，对于电视机的维修和维护，建议由专业人员来进行，以确保安全和可靠性。
此外，在更换电源板或其他电源部件之前，确保正确地断开电源并放电，以避免电击风险。
总结：创维液晶电视的电源部分是电视机的核心组成部分，负责为电视机提供稳定的电力供应。
A,T=»T=*l_IA.rslCE R E T=»A IT R I7M G创维MKDY-L5LA10-00电源板维修图解(下）□康乐图3中U0丨)2⑩脚是丨C内⑨脚 高边栅驱动输出电路的供电端，它由含脚内电路产生。
当LLC 电路工作后，⑩脚电压将抬高至 200V以上。
⑪脚即高低边驱动 管中点电压经自举电容C21M 抬高。
通常将⑪脚定义为浮地。
D0D6为自举二极管图3中U U I)2组成的电路为整机启动提供能量。
此K:启动的关键是 ⑧脚供电，它由3uuv电压经丨u m卜1(3丨)16和l u i m i u丨多只并串联电阻降压而得到。
故电源不工作除查交流进线网络外，还要查 ⑧脚外电路图3中①脚为持续供电端，其电压来自T D(n初级第二绕组感应信号经丨)01)4、C1D14等整流滤波产生。
同时此绕组感应信号又经丨)21.)1、R1D57等元件分压整流滤波后接入③脚，跟踪检测V C C1,当判定欠压、过压时.K:保护。
①脚还受Q0D6%Q0D9与R71)1、R71)2 等组的A C220V掉电检测电路控制。
故障检修时，断开判定图3中⑭、⑮脚输入LLC振荡信号检测，当检测电压超出1C规定阈值时，丨C将启动过流、过压保护，1C停止工作。
图中CUX)为L L C:振荡电容图4中QI丨丨)《控制电阻1(51)9在开机时接入电路，强制使UU1)3控制端电压下降，使光耦UU1)4反馈减弱，而提高主电源输出12V、48V电压比待机时高，从而实现整机正常工作。
反之待机时，电源输出12V、招V偏低。
强制打开开关电源，将Q U l)8c、e极短接即可图4中UD04②脚还接12V过在压检测电路Z0D7 (15V)、D1D3 及術OVlJ检测 ZUD10(13V)v Z0D8 (48V)、D11)4(1N4148)及控制管QUD5、QUD10等电路。
当这部分电路启动时,U0D4②脚电压急剧下降而使TEA88181T/1Y②脚电压拉低,迫使丨C停止工作U0D4为I2V.4S V稳压控制端feu)-"T t e〇9-L100nF/50V TC1D2__________________100nF/5!5D9 13kOD i a g r c i rs图5、图6是+ L E D j _背光电压形成与灯电流恒流控制的部分电路，而+LED 2形成电路也采用与图5 —样 的1C 和电路，仅元件编号不同。
雷雨季节电源速修（1）----浙江培训车间孙耀东电源简介（创维）：从电路各功能来讲，可分为五部分：第一，交流输入、EMI滤波、桥式整流300V脉动直流电路；第二；副开关电源电路，主要产生主板CPU工作的+5V；第三，待机控制电路；第四，功率因素（PFC）校正电路，把桥堆输出的脉动直流电压进行处理升压到380V--400V 供给主开关电源电路；第五，主开关电源电路，产生主板、功放、屏背光板工作的+12V与+24V。
雷击板，一般都是副开关电源受重创。
其次较严重板，输入滤波整流电路不只表现烧保险，有些桥堆、开关变压器也会烧。
非常严重的板，待机电路，PFC电路，主开关电源电路都会打坏元件。
副开关电源工常工作，一般有三组电压输出：①开关变器初级副绕阻整流出给核芯IC工作的VCC1电压；②开关变器初级副绕阻整流出另一组给待机控制管的VCC2电压；③开关变器次级整流出主板CPU工作的+5V电压；其它厂家电源的副开关电源有些还有第④组电压供给LM393,用于过流保护电路。
A：一般雷击板B：较严重雷击板C：非常严重雷击板D：其它常见易损类板5800-PLCD26-01 Skyworth 32 "POWERA：F601（250V 5A）；D61X（UF4007）；IC608（P1014AP10）B：F601（250V 5A）；D61X（UF4007）；IC608（P1014AP10）；T604（061609-00）；R601（1/6W 10Ω）；IC609（PC817）；D610（BYW36V）；IC610（KA431）；Q608（4401）C：F601（250V 5A）；V601（10D 471K）；RVB601（桥堆）；D61X（UF4007）；C647（450V10UF）；IC608（P1014AP10）；T604（061609-00）；R601（1/6W 10Ω）；IC609（PC817）；D610（BYW36V）；IC610（KA431）；Q608（4401）；IC601（5500A）；C618（450V150UF）；Q601（K3568），Q612（4403）；IC602（F9222）；D：①三无灯不亮:IC608(P1014AP10);②开机瞬间5V偏高后降到0V:R660(1/8W2.5K)虚焊或开路;③不开机:Q608(4401);④不开机或像闪:IC601（5500A）；Q601（K3568），Q612（4403）；⑤不开机:Q602(2222A),ZD600(B18PH);⑥像闪:F9222第14脚电容50V 2.7nF;正常板，开机，交流通过桥堆整流的300V，经D61X（UF4007）隔离、整流，C647（450V10UF）滤波后，送至开关变压器T604（061609-00）的1脚，通过3脚送至IC608第5脚，IC608内部启动源电路开作，T604工作，D608整流输出12V 经R605压降到8V给IC608第1脚（7.1V—9.1V之间正常工作）提供VCC1；D609整流输出24V给待机控制管Q609（1013A）的E极；开关变压器次级D610整流出5V电压输出给主板。
维早期很多以“5”字头命名的机芯彩电，如5S01、5N10、5P20/21、5T20/21/25/26等均采用日本三肯公司的STRS6709厚膜块作开关电源。
由于它有过流、过压、过热保护功能，工作安全可靠，故在国产大屏幕彩电中广泛应用。
笔者遇到多便用另加开头电源模块代替STRS6709，工作一段时间后，不是不起振，就是元器件爆裂，造成新的故障，甚至造成CRT断颈。
其实，STRS6709在我们这时市价仅23元。
下面谈谈我是如何检修STRS6709故障的。
例1 ，创维29SD90型彩电，三无，指示灯不亮。
故障检修；开机，检测+B（110V）电压上升至26V后立即降至0V。
滤波电容C607（220UF/400V）两端300V电压不变（检修时注意给电容放电），此故障很象负载过重使保护电路动作。
查遍开关电源初次级元件，均没有损坏。
不得已用代换法检修，当代换到Q601（D1640）时，三无故障排除。
以实验，Q601若用常见的C2037代换，效果很好。
本例中，启动电路D601、R604（18K/3W）只提供启动电源，而IC601的9脚提供电源高速管Q601损坏时，不能提供维持振荡所需电压，所以开关电源启动即停止振荡，表现为+B开机瞬间从26V降为0V。
故障检修；用户说雷击后出的故障。
开机，检测+B毫无动静。
将IC601（STRS6709）焊下，用NF47表R1档测得各脚电压，判断IC601损坏.，更换STRS6709. 试机，开关电源有微弱的振荡。
+B有12V电压。
再换IC602（SE110），电源完全起振，+B110V稳定正常，故障排除。
故障现象3；创维25T190型彩电，三无，指示灯不亮。
故障检修；拆开后盖，原机以STRS6709为中心的开关电源已不用，取而代之的是分立元件模块开关电源。
观察其上的+B滤波电容（100UF/160V）已爆裂，+B整流管已炸开，显然是过压损坏。
将新加开关电源模块拆下，恢复为STRS6709后试机，出现水平亮线，更换场块，IC301（TA8427），图声出现，但图像随亮度的变化有胀缩现象，检查开关电源，接一只100W/250V灯泡作假负载，+B 110V稳定（电视机正常时，+B在90V~105V波动，显然是开关电源带负载能力差，查300V滤波电容C607（220UF/400V）正常，代换STRS6709、行管、高压包等不能排除故障。
创维29Ｔ88ＨＴ电源CQ1265RT部分“三无”故障分析维修
一台创维高清２９Ｔ８８HT彩电，三无，电源指示灯不亮。

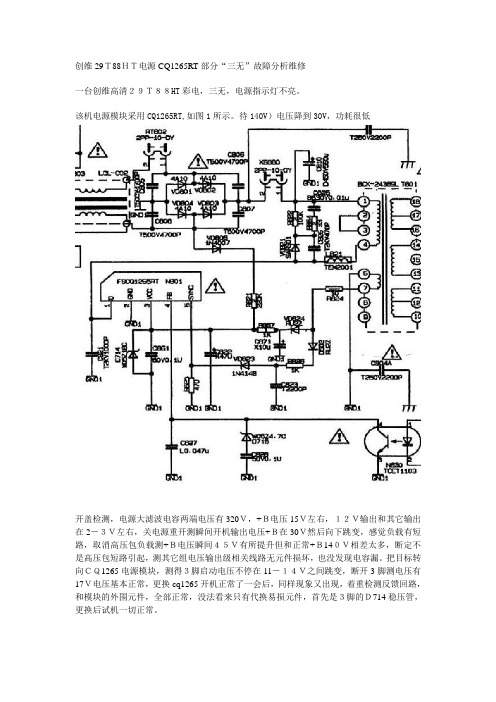

该机电源模块采用CQ1265RT,如图1所示。
待140V）电压降到30V，功耗很低
开盖检测，电源大滤波电容两端电压有320Ｖ，+Ｂ电压15Ｖ左右，１２Ｖ输出和其它输出在2－３Ｖ左右，关电源重开测瞬间开机输出电压+Ｂ在30Ｖ然后向下跳变，感觉负载有短路，取消高压包负载测+Ｂ电压瞬间４５Ｖ有所提升但和正常+Ｂ14０Ｖ相差太多，断定不是高压包短路引起，测其它组电压输出级相关线路无元件损坏，也没发现电容漏。
把目标转向ＣＱ1265电源模块，测得３脚启动电压不停在11－１４Ｖ之间跳变，断开3脚测电压有17Ｖ电压基本正常，更换cq1265开机正常了一会后，同样现象又出现，着重检测反馈回路，和模块的外围元件，全部正常，没法看来只有代换易损元件，首先是３脚的Ｄ714稳压管，更换后试机一切正常。
电r 雜彳创雄32E 81RA 型LED MS 电綳胳_1{傾理与缯修□李洪臣创维32E 81R A 型L E D 液晶电视的副开关电 源以电源芯片A 6059H ( IC 100)为中心组成，其实 绘电路如图1所示。
220V 交流电经全桥D 401内部一只二极管及D 10K D 111半波整流，在滤波电容C 401上产生约300V 直流电压，通过开关变压器T 602初级绕 组N 1加到丨C 100⑥、⑦脚上，电源起振，N 2绕组 两端产生的感应电压经电阻R 105限流、二极管D 102整流，在滤波电容C 106上产生15V 直流电压，供给IC 100⑤脚，以取代1C 内部的启动电源。
N 3绕组两端产生的感应电压经R 106限流、二极管D 103整流，在滤波电容C 105上产生18V 直流 电压，供给PFC 芯片、主电源芯片及继电器。
N 4 绕组两端产生的感应电压经二极管D 117整流、 电容C 110滤波产生5V 。
当5V 电压升高时，由电阻R 116、R 114组成 的分压电路的取样电压升高，即三端精密稳压块IC 103的R 极电压升高，则K 极电压下降，光耦 IC 102的①、②脚内部发光二极管发光增强，其③、④脚内部的光敏管导通程度加强,IC 100④脚 电压下降,IC 100内部开关管导通时间变短，则开 关变压器T 602储能减少，次级输出电压下降，以 达到稳压的目的。
当5V 电压下降时，其稳压过程与上述相反。
二次开机时，主板输出高电平使三极管Q 102 导通，光耦IC 101导通,Q 101随之导通，其c 极输 出17V 电压,Q 100的e 极输出16.5V 电压，一路 给PFC 芯片及主电源芯片供电；另_路经Q 609 稳压后得到16V 电压，供给继电器R 808线圈，继 电器吸合，使整流桥D 401得到220V 交流电，去P F C 主电源•管理芯片一忑’Z ^Z D 605TT70108 Q 10t| c Ku1OU LM W O下103|47 u /5»16 reW visionA P P L-I A J M G E T R E P A IT R I7SIG液晶电榥故障检修两例□方位例1: 一台TCL L40P60F B D电视，开机后有 声音，无图像；用手电筒照液晶屏，可以隐约看到 图像。
关于创维5Y21 5Y30 4P30机心分立电源维修的探讨5Y21 5Y30 4P30机心分立电源设计别处匠心，使维修人员感到非常棘手。
我通过示波器和频率计分析其中原理，它是一个效率非常高的调频加调宽的自激电源，BUT12AF开关管基极波形是一个杆状的没有前沿和后肩，也没有谐波，频率在40——60千赫之间变化，这就是为什么能用场效应管象2SK2645 8N60之类代用的原因。
维修时要注意几点：（1）此开关电源停止工作时，400V电容是存电的维修时一定要放电。
（2）此电源维修时一定不要带假负载，否则不启动。
（3）当开关管BUT12AF击穿时，D882 、20V稳压管、光藕、启动上的5V稳压管一并击穿，3.3欧6.8K启动电阻烧断应全换掉。
（4）此电源待机时+B是70V左右，当只有几伏时那就把光偶连的C2482换掉吧他软穿了。
注意C2482反压是200多伏，不能用C1815反压40伏的管代用。
（5）市场上的BUT12AF非常劣质，用其他管代用必须是频率特征高的，放大倍数高的，我用C5411 J6810 场效应8N60 2SK2645代用均获得成功。
（6）当不启动时先拔掉开关管，看基极有4V电压吗？再用开关模块试一下有短路否，检查启动电阻47K和连的6.8K断了吗？用数字表在路量吧很省事的。
创维5Y30 5Y21机芯彩电电源在检修时禁止挂灯泡假负载该电源在检修时禁止挂灯泡假负载。
在5Y30机上反峰吸收电容C909(2.2nF)早期损坏表现为图像左右胀缩，此时该电容已经有裂痕了．且不久炸开完全开路后就会烧开关管和Q905、D882及ZD9907 20V稳压管(代换可用2000～4700pF／2kV的优质电容)。
其中D882是一个高频中功率管。
损坏后最好用原装的代换。
D882和它上面串的R920(3．3Ω)电阻千万不能开路,ZD907不能击穿和漏电，否则开机就会击穿和炸电源开关管，只要以上三器件无损坏．开机检修时开关管应该不会损坏。
创维液晶电视47寸电源板常见故障的维修方法是什么？
(1)电源故障。
这应该是一个非常简单的故障，一般的液晶显示器分机内电源和机外电源两种，机外的常见些。
不论哪种电源，它的结构比CRT显示器的电源简单多了，易损的一般是一些小元件，像保险管、整流桥300V滤波电容、电源开关管、电源管理IC、整流输出二极管、滤波电容等。
(2)驱动板电源稳压电路故障。
驱动板烧保险或者是稳压芯片出现故障，有部分机器是把开关电源内置，输两组电源，其中一组是SV，供信号处理用，另外一组是12V提供高压板点背光用，如果开关电源部分电路出现障可能会导致两组电源均无输出，先查12V电压是否正常，跟着查5V电压是否正常，因为A/D驱动板的MCU片的工作电压是5V，所以查找开不了机的故障时，先用万用表测量5V电压，如果没有5V电压或者5V电压变低，那么一种可能是电源电路输入级出现了问题，也就是说12V转换到5V的电源部分出了问题，这种故障很见，检查稳压块是否开焊或损坏。
另一种可能就是5V的负载加重了，把5V电压拉得很低，换一种说法就是后的信号处理电路出了问题，有部分电路损坏，引起负载加重，把5V电压拉得很低，逐一排查后级出现问题的件，替换掉出现故障的元件后，5V能恢复正常，故障一般就此解决。
(3)MCU故障。
经常遇到5V电压恢复正常后还不能正常开机的情况，这种情况也有多种原因，一方面是M 的程序被冲掉可能会导致不开机，还有就是MCU本身损坏，比如说MCU的I/O口损坏，使MCU扫描不了按键遇到这种由MCU引起的故障，找硬件的问题是没有用的，就算你MCU也解决不了问题，因为MCU是需要编程写码的，除非能购买到写有程序的MCU，但往往价格很难让人接受。
所以大多数情况下只能用通用A/D驱动换希望能帮助到你。
