创维液晶电视电源部分原理及维修一、液晶电视电源部分原理:液晶电视的电源部分主要由电源板、开关电源、滤波电容、桥式整流器等组成。
其工作原理如下:1.输入电压:电源板接收来自电源插座的交流电。
在大多数情况下,输入电压为220V,但也有适应其他输入电压的电源板。
2.滤波和整流:液晶电视需要稳定的直流电来供电。
因此,电源板将输入交流电整流为直流电。
桥式整流器将交流电转换为直流电,并滤波电容器平滑输出电压波动。
3.电解电容器:电解电容器用于存储电荷,以便在电源输出电压波动时提供稳定的电流。
较大容量的电解电容器通常用于电源板。
4.控制电路:液晶电视的电源板还包括一个控制电路,用于监测和调节输出电压和电流。
控制电路还可以通过开关电源控制电视机的开关机。
二、液晶电视电源部分维修:液晶电视的电源部分可以发生一些常见的故障,导致电视无法正常工作。
以下是一些常见的问题和可能的维修解决方案:1.电源板故障:电源板是电视机的核心组件之一,当出现电源板故障时,电源无法提供稳定的电流,导致电视无法正常供电。
如果出现这种情况,可以尝试更换电源板进行修复。
2.开关电源故障:开关电源是电视机的电源控制部分,如果开关电源损坏,可能无法控制电视机的开关机。
首先,检查电源插座是否正常工作,然后尝试更换开关电源。
3.电容故障:滤波电容或电解电容器可能会失效,导致输出电压波动。
检查电容是否损坏,如果存在问题,需要更换新的电容器。
4.保险丝故障:液晶电视的电源部分还包括保险丝,用于保护电源板和其他电源组件免受过载和短路的损坏。
如果电视无法开机或者电源部分没有反应,可以检查保险丝是否烧毁,并替换为新的保险丝。
需要注意的是,对于电视机的维修和维护,建议由专业人员来进行,以确保安全和可靠性。
此外,在更换电源板或其他电源部件之前,确保正确地断开电源并放电,以避免电击风险。
总结:创维液晶电视的电源部分是电视机的核心组成部分,负责为电视机提供稳定的电力供应。
A,T=»T=*l_IA.rslCE R E T=»A IT R I7M G创维MKDY-L5LA10-00电源板维修图解(下)□康乐图3中U0丨)2⑩脚是丨C内⑨脚 高边栅驱动输出电路的供电端,它由含脚内电路产生。
当LLC 电路工作后,⑩脚电压将抬高至 200V以上。
⑪脚即高低边驱动 管中点电压经自举电容C21M 抬高。
通常将⑪脚定义为浮地。
D0D6为自举二极管图3中U U I)2组成的电路为整机启动提供能量。
此K:启动的关键是 ⑧脚供电,它由3uuv电压经丨u m卜1(3丨)16和l u i m i u丨多只并串联电阻降压而得到。
故电源不工作除查交流进线网络外,还要查 ⑧脚外电路图3中①脚为持续供电端,其电压来自T D(n初级第二绕组感应信号经丨)01)4、C1D14等整流滤波产生。
同时此绕组感应信号又经丨)21.)1、R1D57等元件分压整流滤波后接入③脚,跟踪检测V C C1,当判定欠压、过压时.K:保护。
①脚还受Q0D6%Q0D9与R71)1、R71)2 等组的A C220V掉电检测电路控制。
故障检修时,断开判定图3中⑭、⑮脚输入LLC振荡信号检测,当检测电压超出1C规定阈值时,丨C将启动过流、过压保护,1C停止工作。
图中CUX)为L L C:振荡电容图4中QI丨丨)《控制电阻1(51)9在开机时接入电路,强制使UU1)3控制端电压下降,使光耦UU1)4反馈减弱,而提高主电源输出12V、48V电压比待机时高,从而实现整机正常工作。
反之待机时,电源输出12V、招V偏低。
强制打开开关电源,将Q U l)8c、e极短接即可图4中UD04②脚还接12V过在压检测电路Z0D7 (15V)、D1D3 及術OVlJ检测 ZUD10(13V)v Z0D8 (48V)、D11)4(1N4148)及控制管QUD5、QUD10等电路。
当这部分电路启动时,U0D4②脚电压急剧下降而使TEA88181T/1Y②脚电压拉低,迫使丨C停止工作U0D4为I2V.4S V稳压控制端feu)-"T t e〇9-L100nF/50V TC1D2__________________100nF/5!5D9 13kOD i a g r c i rs图5、图6是+ L E D j _背光电压形成与灯电流恒流控制的部分电路,而+LED 2形成电路也采用与图5 —样 的1C 和电路,仅元件编号不同。
创维42吋平板电视开关电源故障检修一例
创维42吋
平板电视机开关电源故障
检修一例
故障现象:开机后不定时自动关机,几分钟至数小时不等。
检查:测主电源板220V经桥式整流、滤波后300V直流电压正常。
说明电源前级正常。
故障应在付电源。
付电源由两只IC、三极管、双三极管、开关变压器
等组成。
它能产生24V、12V、5V三组电源。
其中
24V供背光板(图像显示),12V供给伴音电路,5V
供给CPU电路。
注意,这个5V电源是关键:因为
CPU得到5V发出开机指令(PSON)——功率因数
校正(PFC)——脉冲震荡(PWM)——启动开关
变压器工作,产生24V、12V。
查升压CSKD91、PWM、PFC合用IC SK083各脚电压变化发现:当用
万用表测量SK083的1脚电压时,马上自动关机。
再
查该脚通过20K电阻外接过压过流光电保护器。
取下
20K电阻实测为19K。
(原因找到了)
故障排除:将该电阻换成22K,一切正常。
电视机使用七年了,至今没出现过自动关机!(停电除外)。
供大家参考!哈哈。

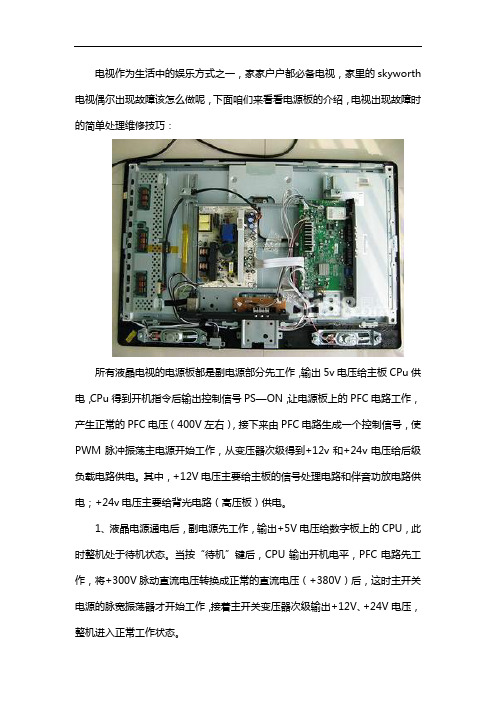

电视作为生活中的娱乐方式之一,家家户户都必备电视,家里的skyworth 电视偶尔出现故障该怎么做呢,下面咱们来看看电源板的介绍,电视出现故障时的简单处理维修技巧:所有液晶电视的电源板都是副电源部分先工作,输出5v电压给主板CPu供电,CPu得到开机指令后输出控制信号PS—ON,让电源板上的PFC电路工作,产生正常的PFC电压(400V左右),接下来由PFC电路生成一个控制信号,使PWM脉冲振荡主电源开始工作,从变压器次级得到+12v和+24v电压给后级负载电路供电。
其中,+12V电压主要给主板的信号处理电路和伴音功放电路供电;+24v电压主要给背光电路(高压板)供电。
1、液晶电源通电后,副电源先工作,输出+5V电压给数字板上的CPU,此时整机处于待机状态。
当按“待机”键后,CPU输出开机电平,PFC电路先工作,将+300V脉动直流电压转换成正常的直流电压(+380V)后,这时主开关电源的脉宽振荡器才开始工作,接着主开关变压器次级输出+12V、+24V电压,整机进入正常工作状态。
2、什么是PFC电路呢?PFC电路说白了就是把桥堆整流后的+300V电压升高到+375V----+400V。
这也是液晶电视的电源与CRT电视的电源不同之处的第一点,不同之处的第二点就是次级电压比CRT的低,其它的地方与普通的开关电源原理相同,都一样。
测得大滤波电容330U/450V两端电压为+375V---+400V,则表明功率因数校正电路工作正常;如果测得电容两端电压为+300V,说明PFC电路未工作,主查PFC振荡集成电路。
3、检修液晶电源时,首先确认保险管状态,保险管完好,通常PFC校正电路中的开关管等没有失效。
再测量大电解电容对地是否存在短路,有几十千欧以上充电电阻,表明电源没有击穿。
如果保险管损坏,第一个要检查PFC校正电路开关管,第二个要检查副电源IC。
4、40英寸以下的一般输出+5V、+12V、+24V三组电压;40英寸以上的一般输出+5V、+12V、+18V、+24V四组电压。
创维32/37寸LED电视( LG V6屏) 通用电源一、电源方案介绍1.此液晶电源输入电压范围为AC110~240, 输出电压情况为5V/0.5A、 24V/2.5A、 12V/2.5A三组直流电源。
2.此电源采用Sanken公司的待机芯片STR-A6059M。
3 .PFC控制芯片FA5591 与主芯片FA5641 , 主芯片为反激控制芯片。
二、产品系列与机型对照表1-1 产品系列与机型对照三、电源主要特点1、本产品为自冷形式;2、有过压, 过载保护功能。
电源因过压, 过载, 短路时会自动进入保护状态, 当故障排除后电源需重新启动才能恢复工作;3、本电路为软驱动电路, 需先开机后带重载;a、 24V输出电压超过27-32.5V时进入保护状态, 12V输出电压超过13-18V时进入保护状态;b、当24V输出电流超过0.5-4A时进入保护状态;c、有短路保护功能。
正负极短路, 电源进入保护状态;4、电磁兼容要求。
符合GB9254 B级的要求;5、电源工作效率大于80%( 输入电压为220V满载时) ;6、满载时功率因素大于0.90;四、电源组件主要器件了解1、市电输入电路与整流滤波电路: 由电感、电容组成的低通滤波器组成。
2、 PFC( 功率因数校正) 校正电路, 由FUJI控制芯片FA5591组成。
3、控制电路: 这部分电路由两部分组成。
A: 副电源( +5待机开关稳压电路) ; 由Sanken公司的STR-A6059M组成。
此电路为反激式电路, STR-A6059M 集成了开关管MOSFET管, 为集成块。
B: +24V、 12V主开关稳压电路。
由FUJI芯片FA5641控制开关管, 与它控制的开关管组成了反激式电路。
4、各控制电路输出整流稳压电路。
输出整流电路由二极管组成的半波整流电路。
5、还有保护电路和反馈电路图1-1 电源组件实物图解( 正面)图1-2 电源组件实物图解( 背面)五、电源组件信号流程框图液晶电源都有严格的时序控制:接通电源,副电源产生待机5V电压至主板, 主板CPU开始工作, 当整机处于待机状态, 主板CPU接收到开机指令( 按遥控器或本机按键上的开机键) , CPU发出开机指令至电源板ON/OFF脚, 促使供电控制电路工作, 给主DC-DC电路和PFC电路供电, 然后产生主板和背光( 恒流) 板所需要的12V 和24V电压。
创维电视高压板如何维修创维电视高压板维修方法【详解】我们现在的娱乐有很多,其中手机和电视都是娱乐的方式之一。
对于一些老年人,更是以电视为主了。
如果电视坏了,就没有办法继续看电视。
电视无法正常工作的原因有很多,其中一个是高压板除了问题。
今天就以创维电视为例子,看看如果解决高压板损坏。
高压板的作用就是点亮灯管。
简略的说,高压板就是一块可控制的逆变电路。
推动灯管发光,以产生背景照亮灯。
但是,话又说回来,灯管如同日光管一样,其内部充满了氖气,要想让它发光,必须在其未点亮前产生1500V的高压来击发内部的气体,一旦气体导通后,则必须要有600~800V电压、9MA左右的电流供其发光,这就使得普通的12V或者市电的220V电压跟本达不到其要求,因此必须升压。
而此时,所有发光的条件都满足了,背灯管就发光了。
而且给主板加信号的话,画面就出来了,大家要明白,多数的液晶显示器是由直流电压控制开关的(即开关只控制主板信号,不能关掉12V),这时,如果关机会出现什么现象。
大家想想,主板至液晶屏控制信号是切断了,但高压板呢,背灯管没关掉呀,没关掉当然就一直亮着,亮着当然在关机时就出现全白的显示(呵呵,这样不仅浪费电,而且很难看呀),为此必须从主板中引出一路控制升压板上脉宽IC供电电压。
即控制电压——根据机型及厂家设计状况,由高低两种电压控制,一般均为3.3或5V控制,只有有了控制电压,才能保证升压板上的供电随着开关机器而通断。
另有一部份机子是控制IC振荡等。
1.通电灯亮但无显示此问题主要为升压板线路不产生高压导致,12V未加入或电压不正常、控制电压未加入、接地不正常、IC无振荡/无输出、自激振2.三无若因升压板导致该问题,则多数均为升压板短路导致,一般很容易测到,如:12V对地、自激管击穿、IC击穿等均会导致,另外:电源部份或升压板线路同做一块板(即连在一起)的机子,则电源无输出或不正常等亦会产生,维修时可以先切断升压部份供电,确认是哪一方面的问题3.亮度偏暗升压板上的亮度控制线路不正常、12V偏低、IC输出偏低、高压电路不正常等均会导致该问题,部份可能伴随着加热几十秒后保护,产生无显示!4.电源指示灯闪该问题同三无现象差不多,多数为管子击穿导致!5.干扰主要有水波纹干扰、画面抖动/跳动、星点闪烁(该现象少数,多数均为液晶屏问题)等,主要是高压线路的问题。
创维液晶电视电源部分原理及维修第一章:创维液晶电源简介:1、序:随着平板电视的大量上市,液晶电视在平板彩电中占有重要角色,创维公司以前的液晶电视电源基本以外购为主,为加强产品的竞争力,降低成本,现公司自2006年开始,将以自产电源为主,作为创维用户服务部一线工程师,也应该积极的去学习此电源的工作原理及维修方法,以适应公司发展的需要。
其实液晶电源的工作原理并不比CRT彩电开关电源的原理复杂,只是它的排版布线更紧密,且大量采用贴片元件,所以给我们的感觉是比较陌生。
只要了解了它的工作原理,其维修方法基本与CRT彩电相同。
2、液晶电源要求:大屏幕液晶电视电源的要求、技术难点,从可靠性、保护功能、成本等方面综合考虑,开发面向液晶电视的新型开关电源技术。
突出的体现了高可靠性、高安全性、保护功能齐全、电路简洁、性价比较高的适合大屏幕液晶电视的开关电源技术。
LCD电源电路结构较复杂,各部分电路不但在功能上相互配合、相互渗透,且各电路参数设置非常严格,稍有不当则电路不能正常工作。
根据市场和液晶电视机发展的要求,对此液晶电源技术要求为:2.1 高安全性:虽着消费者权益得到越来越广泛的关注,必须确保消费者的个人使用安全性。
否则一旦出现安全事故,尤其是在国际市场上,将面临巨额罚款,企业的生存权、信誉将受到严重打击。
2.2 高可靠性:随着新型显示材料的出现和电视机功能越来越复杂以及液晶电视的发展,如何解决高可靠性问题成为日益严重的课题,是必须考虑的问题。
3.3 保护齐全:只有保护功能设计齐全,才有可能在错误动作发生时,使电源得到有效得保护,避免引起更大故障或事故,同时保护部分误动作恢复后,要求电源可以恢复工作。
3.4 电路简洁:电视机是一种民用产品,对于维护人员,简单的电路便于维护,电路尽可能简洁是必要的,尤其是减少分立件的数量,可以有效的减少设计误差,提高可靠性。
减少故障点。
3.5 性价比高:电视行业作为一个成熟的产业,成本竞争成为这个行业的特点。
创维液晶电视47寸电源板常见故障的维修方法是什么?
(1)电源故障。
这应该是一个非常简单的故障,一般的液晶显示器分机内电源和机外电源两种,机外的常见些。
不论哪种电源,它的结构比CRT显示器的电源简单多了,易损的一般是一些小元件,像保险管、整流桥300V滤波电容、电源开关管、电源管理IC、整流输出二极管、滤波电容等。
(2)驱动板电源稳压电路故障。
驱动板烧保险或者是稳压芯片出现故障,有部分机器是把开关电源内置,输两组电源,其中一组是SV,供信号处理用,另外一组是12V提供高压板点背光用,如果开关电源部分电路出现障可能会导致两组电源均无输出,先查12V电压是否正常,跟着查5V电压是否正常,因为A/D驱动板的MCU片的工作电压是5V,所以查找开不了机的故障时,先用万用表测量5V电压,如果没有5V电压或者5V电压变低,那么一种可能是电源电路输入级出现了问题,也就是说12V转换到5V的电源部分出了问题,这种故障很见,检查稳压块是否开焊或损坏。
另一种可能就是5V的负载加重了,把5V电压拉得很低,换一种说法就是后的信号处理电路出了问题,有部分电路损坏,引起负载加重,把5V电压拉得很低,逐一排查后级出现问题的件,替换掉出现故障的元件后,5V能恢复正常,故障一般就此解决。
(3)MCU故障。
经常遇到5V电压恢复正常后还不能正常开机的情况,这种情况也有多种原因,一方面是M 的程序被冲掉可能会导致不开机,还有就是MCU本身损坏,比如说MCU的I/O口损坏,使MCU扫描不了按键遇到这种由MCU引起的故障,找硬件的问题是没有用的,就算你MCU也解决不了问题,因为MCU是需要编程写码的,除非能购买到写有程序的MCU,但往往价格很难让人接受。
所以大多数情况下只能用通用A/D驱动换希望能帮助到你。
电源维修教程一、引言电源是电子设备的重要组成部分,它为电子设备提供稳定的电能,保证设备正常工作。
然而,由于使用不当、老化、环境等原因,电源可能会出现故障。
为了帮助大家解决电源故障问题,本文将详细介绍电源的维修方法。
二、常见电源故障及解决方法1. 无法启动当电源无法启动时,首先要检查电源线是否插好,插座是否通电。
若插座和电源线正常,可能是电源本身故障。
这时,可以尝试以下解决方法:1)拆卸电源外壳,检查内部元件是否损坏、连接是否松动,若发现问题或松动,可以重新连接或更换元件。
2)检查电源开关按钮是否损坏,如有必要可以更换。
3)使用万用表测量电源输出电压是否正常,通常应在标称电压的正负5%之间,若不正常,可能是电源内部元件损坏,需要修复或更换。
2. 输出电压不稳定当电源输出电压不稳定时,电子设备可能会出现异常工作或损坏。
解决这个问题需要以下步骤:1)检查电源输入电压,确保输入电压稳定。
若输入电压不稳定,可以更换电源线或检查供电设备。
2)检查电源输出电压波形,使用示波器测量电源的输出电压波形,确保波形幅值和频率稳定。
若不稳定,可能是电源电容老化或其他元件损坏,需要修复或更换。
3. 电源发热严重当电源发热过度时,可能给电子设备造成损坏,甚至引发火灾。
处理这个问题需要以下措施:1)检查电源是否堵塞,确保散热通道畅通。
若有异物或灰尘堵塞,应及时清理。
2)检查电源内风扇是否正常工作。
若风扇不工作,应更换或修复。
3)检查电源负载是否过大。
若负载过大,应考虑加装散热器或更换大功率电源。
三、维修电源的注意事项1. 安全第一维修电源时,一定要注意安全。
首先要切断电源电源输入,确保不会触电。
其次,在维修过程中,要小心处理电源内部元件,避免电容放电造成触电危险。
2. 选择合适的工具和设备在维修电源时,要选择合适的工具和设备。
例如,万用表可以测量电压、电流等参数;示波器可以显示电压波形,帮助判断电源是否正常。
同时,要根据电源型号选择合适的元件进行维修和更换。
(电源不启动)三无故障维修
接修创维42E361W液晶电视,机芯8R74,故障是三无,电源板号168P-P42ETN-01,该板只输出12与24两组电压,拆机测保险完好,通电测两组输出完全无电压,断电测300V电压完全不泄放,放电后测电压输出端无短路现象,再次通电测电源块IC1的5脚启动电压为6V,查资料应在18V以上,挑开5脚再测板上5脚电压依旧,说明电源块正常。
故障在5脚外围,测外围R5,R6,R7,R12,R13,R27电阻正常,其它二三极管无明显短路,考虑到C6是5脚的供电滤波电容,且与散热片距离太近,直接并一个电容上去再试机故障排除,假负载灯光亮起,拆掉原机C6(50V,4.7UF),换成50V,10UF,再次通电测IC1的5脚电压20V,输出12V与24V一切正常,注意该板接通交流电后直接输出12与24V,不需要强制启动,附上照片和电源板图纸供大家参考
原文:/article-706-1.html
家电维修技术论坛jdwx-cn。
创维47寸电源维修
警告
本手册仅供有经验的维修人员使用,不适用于一般消费者,手册中没有对非技术人员企图维修本产品而存在的潜在危害提出警告或提醒。
电器产品应由有经验的专业技术人员进行维护和修理,任何其它人企图对本手册涉及的产品进行维护和修理将有可能受到严重伤害甚至有生命危险。
1 产品综述
1.1 电源概述
该款电源为47寸通用新标准电源接口;兼容外销+5V/2.5A的需求;整机待机功耗≤0.5W (240V AC Load 50mA);保护功能齐全;成本较低;方案架构成熟;电压范围为90-264V宽电源电压输入。
1.2 主要技术规格
1.2.1 输入特性
1.2.2 输出特性
Note:* pulse width within 100ms 脉宽小于100毫秒。
1.2.3 输出纹波和噪声
示波器带宽须设置在20兆赫兹。
2) Outputs shall be bypassed at the connector with a 0.1uF ceramic capacitor and a
10uF electrolytic capacitor to simulate system loading.
电源输出端并联0.1uF的陶瓷电容和10uF的电解电容来模拟负载测试。
2 电路介绍
2.1电源总电路框图
2.2各部分电路介绍
2.2.1 PFC电路部分:INFINEON ICE2PCSO1
主要特性:
a、支持宽输入电压范围;
b、平均电流模式;
c、外接电压电流环路参数调节灵活;
d、外围元件少;
e、可设定开关频率 ICE2PCSO1为50 KHz -250KHz;
f、内部参考电压为3V±2%;抗干扰能力强。
g、过压保护和开环检测功能;
h、VCC欠压锁定功能;
i、逐周期峰值电流限制;
j、软过流保护。
2.2.2 LLC电路部分: ST L6599AN
主要特性:
a、50%占空周期,谐振半桥可变频率控制;
b、高精度振荡器;
c、最高可达500KHz的工作频率;
d、双电平过流保护(频率变化和关断);
e、内部带有PFC控制接口;
f、输入关断使能控制;
g、在轻载时工作于BURST MODE;
h、BO保护功能;
i、300MA/0.8A峰值电流源驱动能力;
j、600V高压驱动,耐高Dv/Dt;
h、DIP16和SOP16封装。
2.2.3待机电路部分: HP TEA1733L
主要特性:
a、节能低功耗IC;
b、宽输入电压范围(12V-30V);
c、低启动电流(典型值10UA);
d、低消耗电流(正常工作时,不加负载500UA);
e、过功率补偿;
f、可调过功率关断时间;
g、可调过功率重启时间;
h、定频,带频率抖动功能以减少EMI;
i、斜率补偿功能(CCM模式运行时);
g、软启动功能。
3 主要芯片介绍
3.1 PFC芯片
3.1.1 芯片概述
该IC为PFC(功率因数校正)芯片,使用英飞凌的ICE2PCSO1,为CCM(连续导通模式),工作频率为67KHz。
3.1.2 芯片内部框图
3.1.3 芯片管脚图
3.1.4 芯片重要引脚功能
3.2 LLC驱动芯片
3.2.1 芯片概述
该IC为电源半桥谐振驱动IC,使用ST的L6599AN。
3.2.2芯片内部框图
3.2.3芯片管脚图
3.2.4芯片重要引脚功能及对应功能
3.3 LLC驱动芯片
3.3.1 芯片概述
该IC为待机芯片,使用菲力浦的TEA1733,有过压保护功能(OVP);过载保护功能(OLP)功能。
3.3.2芯片内部框图
3.3.3芯片管脚图
3.3.4芯片重要引脚功能及描述
4 PCB顶/底层丝印4.1电源板顶层丝印图
4.2电源板底层丝印图
5维修说明
5.1 常见故障分析与注意事项
1、无+5VSB输出电压
若无+5VSB电压,则重点检查待机IC U31是否正常工作,主要监测其VCC脚供电压是否正常,若正常,则先确认待机IC外围电路是否异常,其次确认待机IC是否损坏。
若VCC 脚电压不正常,则需检查待机IC的供电线路是否异常。
2、有+5VSB,无+12V和+24V输出
第一步,确认PS_ON是否为高电平。
第二步,用万用表确认U5(PFC芯片)和U6(LLC芯片)的VCC电压。
若异常,则检查所对应的供电线路,若正常,则先分别检查IC外围原件,确认外围无异常后,第三步,检查IC是否损坏。
3、+5VSB电压异常
检查+5VSB的反馈回路,测试U4(TL431)的参考电压是否正常,其次确认光耦U9是否损坏。
5.2 端口及连线定义
5.2.1 PIN13 CN2插座定义
5.2.2 PIN14 CN3插座定义
Note: CN3 TYPE : 2.5mm 5.3关键元器件及维维修备件清单
5.4 机芯存储、运输、使用条件
5.4.1包装
包装箱上有产品名称、型号、标识、质量部门的检验合格证、制造日期等。
5.4.2运输
适应于车、船、飞机运输,运输中应遮蓬、防晒、文明装卸。
5.4.3贮存
产品未使用时应存放在包装箱内,仓库环境温度为-40℃—55℃,相对湿度为10%—95%,仓库内不允许有有害气体,易燃,易爆的产品及有腐蚀性的化学物品,并且无强烈的机械振动,冲击和强磁场作用,包装箱应垫离地至少20cm高,距离墙壁、热源、窗口或空气入口至少50cm,在本规定条件下的贮存期一般为2年,超过2年后应重新进行检验。
