创维液晶电源板5800

液晶电源的原理与维修
河南分公司：霍炜 2010年6月 郑州
更多资料在资料搜索网( ) 海量资料下载
液晶电源简介



液晶电源也就是所谓的开关电源，它在液晶电视的故障 中占有非常大的比重。由于液晶电视的大量上市，创维 公司以前的液晶电源主要以外购为主，为降低成本，增 强产品的竞争力，公司自2006年开始将以自产电源为主 逐渐替代外购电源。作为创维一线的工程师应该积极的 去学习此电源的工作原理及维修方法。 其实液晶电源的工作原理并不比CRT开关电源的工作原 理复杂多少，只是由于它的排版布线更紧密而且大量采 用贴片元件所以给我们的感觉是比较陌生，但是只要了 解它的工作原理其维修方法基本与CRT相同。 由于一般市电电网提供的是220V/50HZ或110V/60HZ的交 流电压，而液晶电视大部分电路是工作在低电压条件下 的，所以开关电源在此就是将市电交流电压转换成 5V,12V,24V的直流电压分别提供给主板，背光板和驱动 板。
振荡电路：市电经输入滤波和全桥整流后得到300V.经D300， T300的2、3绕组送到IC300(A6159)的7、8脚IC300开始工作， T300的各次级绕组输出电压，4、5绕组输出电压经D303整流后加 到IC300的2脚作为IC300的持续供电； 1、5绕组输出电压经D302 整流后加到Q300做为IC100, IC200，IC201,IC400的启动供电 VCC.9、8绕组输出的电压经D304整流后做为CPU的5V供电。 稳压电路:5V电压经R317、R318分压后加到IC304(KA431)的控制 脚，根据输出电压的高低去控制IC301(光耦)的发光强度从而去 控制IC300的4脚电压以达到稳压的目的。 待机电路：从主板送来的ON/OFF信号经R321送到Q303的B极，当 此信号为H电平时，Q303导通，IC302（光耦）内的发光二极管也 导通，Q301获得正常的偏置而导通，Q300导通，输出VCC启动电 压到各IC，主电源电路因为有了VCC启动电压而开始工作，输出 整机工作的各组电压。当ON/OFF信号是L电平时刚好相反。

42L05HF
黑屏
背光变压器损坏。背光板编号：5800-42TLQ-0920 此变压器用万 用表较难测量出好坏，发现一个小方法，就是一般损坏的变压器都 会有点焦糊味，用鼻子闻一下哪里有味道拆下更换即可
42L05HF
电源背光板异响
测量电源板各路供电均正常，代换 PFC 电感 L201 无效，仔细测量 发现 R2111M 电阻，阻值变大，更换 R211 电阻故障排除，开机正 常，
创维液晶电视维修实例（表一）
8M60 机芯 机型 37L05HR8M60 故障现象 红灯亮不开机 检修 强制开机没有 12V、 24V。 电源采用 37TTF 的电源根据原理查 PFC 供电电 压只有 7V，控制管的发射极电压为 12V，怀疑控制管 Q5 不良，换之故障 依旧。说明输出电压低的原因是 Q5 没有饱和导通。根据原理分析只有是 光耦不良，换新的光耦，开机 12V、24V 正常。装机试机，声音图像一切 正常。 32L05HR//37L05HR/ 开机背光一亮 即灭 32L05HR/37L05HR 32L05HR AV、TV 有声 无图 AV 、 TV 、 HDMI 图象发 白 42L05HF 不开机 背光一亮就灭是这种型号电源板常见故障（电源板型号： 168P-P32TLK-00） ，常损坏的元件为：C67、C68、C40、C41，这些元 件损坏原因多数为元件漏电。另外变压器 T701A、T701B 也属易损件。 查主板供电正常，各芯片电压无明显异常。怀疑程序问题，进总线进行初 始化操作后恢复正常。 查主板上供电正常，用热风枪加热 6M58 主芯片时，图象发黑。用表测 6M58 外围电容，发现 C176 电压过低，正常为 1.2V 左右，更换后故障排 除。已经发现多台损坏。 电源板（168P-P42TLQ-00）测保险已断电源部份无明显短路，换上保险 测有 5V 输出，强行开机（短接 5V 和开机信号）开机保险又烧掉。怀疑 12V 和 24V 有问题查背光电路发现 Q701、 Q702(08N60)击穿， 更换后老 化正常。注：08N60 可用 18N50 代换，如有异响可将 Q703、Q704 也 换成 18N50 即可。 32L05HR 32L05HR 42L05HF 遥控失灵但键 控正常 无声 不开机，雷击 测 MST6M58 的遥控信号输入 250 脚的电压是+3.6V（正常值是+4.8V） 偏低，仔细检测发现 R494 开路，换后故障排除。 故障比较多，常见损坏元件 U40/TAS5706 及其外围电容引起，其中 C419.C450C430C437C398 等电容漏电的比较多！ 此电源板原为雷击板， 严重短路， 127116531014 等等， 大面积损坏元件。 换好后通电测 5V 只有 4.4V.检测 TL431、光耦等副电源外围元件没有发现 问题。无意中换光耦时发现不装尽然有 5V 稳定的输出。针对外围二极管 代换，当代换 D102D101 后 5V 正常。装机老化没有发现问题。针对换下 来的俩个二极管装好板上同样出现上述现象。此二极管已损坏，但是用万 用表测不出。 32L05HR 红灯亮不开机 通电没有开机信号一直处于待机。属于 CPU 还没有工作，在检修中先检修 CPU 工作条件是否正常，检查中发现复位电路不正常，正常时是低电平开 机。经检查发现 C173 有轻微漏电，换后故障排除。 37L05HR 32L05HR 收不到台，而 且无声音 图象发白， AV、TV 一样 测量总线电压几乎没有，断开数字功放 5706 的总线后电压正常，检查发 现功放的 3.3V 供电低，只有 2.7V 左右，更换该供电三端稳压后一切正常 更换程序存储器无效，测量发现总线电压 SDA 偏低，为 1.6V，逐步断开 总线负载，发现断开高频头后正常，更换一切正常

C201 150uF/450V
C201A NU
!
!
R216 100K
R217
4
D203 CY5 471AC CY6 471AC R200 0.1R 5W R212 R205 10K 0805 R203 22R 0805
1N4148 R202 2R2 0805
R208 560K
1
2 L006
!
4 3 C
9 1 5.5V LDR2 C8 100n NC R14 100k NC R808 22 1 2 Q807 C1815 2 30:75:75 R707 68 D701 3 1 1N4148 R708 1 R709 1k 10k 3 Q708 1980 600v/8A 2 2 Q808 1980 R812 10k NC C16 R15 R22 100k NC 10n NC 1M NC ARC 3 R6 10k D809 1N4148 IS2 D810 1N4148
2
3
4
D
华升－－－全国液晶电视维修全能核心技术提供商： ｗｗｗ．ｈｓｌｃｄ．ｃｏｍ
V330
D105 IN4007 D105A IN4007
D
5
T101 E19
3
D103 1N5819 C111 1000uF/16V L101 3.3uH C112 1000uF/16V R108 1K
ST5V
ZD104
!
C110 10uF/450V
ST5V
D102 P6KE200A D101 UF4007
7
C104 8 7 5 DRAIN GND NC D104A BYV26C 10 D104 BYV26C
1
Q102

海信电视维修点查询中心提醒：电视现在是家家户户都很常见的家电设备。

电视机的品牌也是各种各样，所以用户在使用过程中就会遇到很多的故障问题，例如，导致电视无法正常使用。

应该如何解决这个故障问题呢，今天跟着海信电视维修点查询中心一起来看看吧！长虹LT32710换频道是声音失真按一下声音加减键就正常，是遥控接收板上面的D6、D7两个贴片二极管换了，换同型号的或下掉不用就可以了。

有些型号的机器遥控不接收是遥控接收头上5V供电到地的贴片电容短路。

厦华LC-27u25液晶，开机蓝屏亮一下就熄灭，不能开机灯管不亮，经过检查是高压板高压线圈短路，购得高压板E206453 MODEL V70-001上机，声音图像正常。

三星液晶电视LA26R51B，故障是有声音无图像且无光，打开后盖在暗室里看，开机后，不见背光灯亮。

于是检查高压板，经查，此机用8个灯管，高压板24V分两路，每一路有一个4A 保险电阻，一路接4个灯管。

经查其中一路4A保险电阻开路了。

那一路短路。

导致保险电阻开路。

那一路连有四个MOS管，分别断开，发现其中有两只MOS管对地短路了，型号是SP8M3.去掉两个坏的后试机，发现屏一亮就灭了，确定是MOS管损坏后导致保护。

更换两只MOS管后一切正常。

康佳LC42DS30D使用中突然内部有爆破声，接着3无怀疑电源板损坏，检查，熔断器爆，并一103K/630电容爆，重新更换，5V电压不稳电源灯慢慢闪烁，其余输出不稳定，无法开机，遂更换电源板，开机正常。

长虹LT40600液晶彩电。

故障现象；不收台或图像不良类似高频头跑台，检修；测高频头供电正常，拆下高频头里面有5个电解电容更换排除。

这个毛病是长虹通病。

厦华LC-37HU19，AV1无输入。

拆机检修发现AV切换电路在模拟板部件上，AV通道由AV插座、NB102(贴片ICPESD5VL4UG)/NB101(贴片IC PESD5VOL5UY) 、NW200（贴片IC HEF4052BT0）组成，其中NB101是AV1和AV2的音频通道，NB102是视屏通道，AV1和AV2经过NB101、NB102后送到NW200和TV、SV-C、SV-Y进行图像和音频切换，所以先换NW200后故障依旧，在更换NB102后故障排除。

创维5800-P42TLQ-0000电源板主要配37、42、47的创维屏，常见问题的维修：
1、待机电路 本电源待机电路采用P1014，这部分的常见问题是没有5V输出，或则输出不正常，主要故障部位是IC101（P1014）,IC102(TL431),以及取样的电阻，光耦，注意IC103实际输出电压没有15V，而只有12-13V.
2、PFC电路 PFC电路采用的IC是NCP1653，维修时如果PFC不正常，需要检查3脚的交流检测高于2.4V，2脚的软启动，5脚的乘法电路，1脚的取样输入和8脚的供电。
3、DC/DC电路 DC/DC电路输出12V和24V供主板，由IC301(1271),Q301组成，其中IC301可以用1207代换，Q301可以用K2645代换，IC301的6脚的供电是由Q304输出的，当PFC电压升高时IC303的3脚电压升高，1脚电压变低，使Q304截止15V电压无输出，使1207没有供电不工作，常见问题就是R325、R326损坏，导致IC303没有基准截止。维修这个电源时注意没有带负载时开机电压一启动就停止输出，维修时需要带假负载维修。
Hale Waihona Puke 4、背光部分 背光部分由2个小板和外接的MOS管和逆变器组成，振荡小板由IC701(LX6501)完成，常见问题是开机亮一下即灭或则不亮，常损坏的元件是C728损坏，还有R759 R793等12K的电阻，常见的变质是阻值增大，而且变质不大，一般是增加100多欧。还有就是驱动小板，常见的问题是IC702、IC703的损坏，导致Q701、Q702、703、Q704的损坏，还有就是逆变器T701A、T701B配不同的屏是逆变器的型号是不同的，错了后会出现亮一下即灭或则屏一半亮一半暗的情况。37的屏 768D 769D, 42的屏型号是699D 700D,47的屏型号是756D 757D

40K01HR 8K27
40K01HR 8K27
47L08RF-T 8DD1
42L16SW 8TTN
32P93MV 9G10
32P93MV 40K01HR
9G10 8K27
三星 三星
LG LG LG LG 三星
板
电
源
板 715G3332
无5V
IC902
电
源
板 715G3332
亮一下灭 D805
电
源
板 715G3332
8K27 8K27 8DA6 8R01 8K27 8H06 8R01 8M60 8TTG 8R07 8M60 8TTG 8TT3 8K21 8K21 8TTM 8TTJ 8TTJ 8R80 8M49 8M49
三星 AU LG
奇美 三星
LG 奇美
奇美 LG LG LG
奇美 奇美
LG LG LG LG 创维 创维
主
板 5800-A8H060-0010
黑屏
IC002
主
红灯亮不
板 5800-A8R010-00
开机
U12
主
板
不开机 U5
主
板
花屏
U13
主
板 5800-A8R07-0010
不开机 UT2
主
板 5800-A8M60-0000
不开机 U6
主
板 5800-A8TTG1-00
不开机 U25
主
板 5800-A8TT33-04
12063
无 AV UN101
高压声音
异常
ZM4
12063 B5003
图像不良 CN141
电容
彩色不良 U400

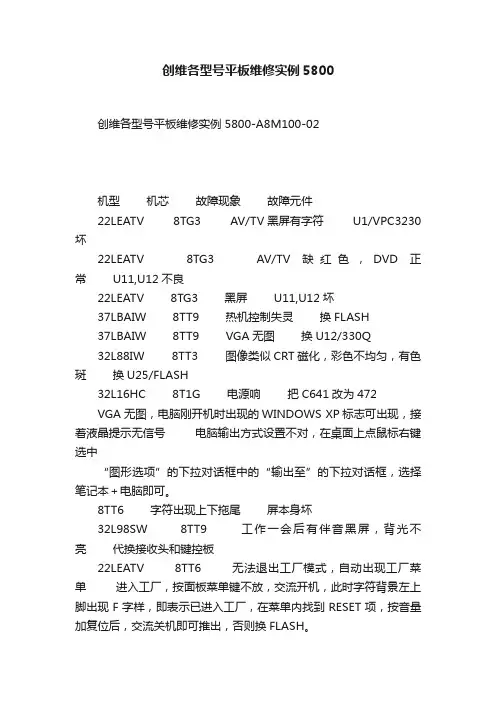

创维各型号平板维修实例5800创维各型号平板维修实例 5800-A8M100-02机型机芯故障现象故障元件22LEATV 8TG3 AV/TV黑屏有字符 U1/VPC3230坏22LEATV 8TG3 AV/TV缺红色，DVD正常 U11,U12不良22LEATV 8TG3 黑屏 U11,U12坏37LBAIW 8TT9 热机控制失灵换FLASH37LBAIW 8TT9 VGA无图换U12/330Q32L88IW 8TT3 图像类似CRT磁化，彩色不均匀，有色斑换U25/FLASH32L16HC 8T1G 电源响把C641改为472VGA无图，电脑刚开机时出现的WINDOWS XP标志可出现，接着液晶提示无信号电脑输出方式设置不对，在桌面上点鼠标右键选中“图形选项”的下拉对话框中的“输出至”的下拉对话框，选择笔记本＋电脑即可。

8TT6 字符出现上下拖尾屏本身坏32L98SW 8TT9 工作一会后有伴音黑屏，背光不亮代换接收头和键控板22LEATV 8TT6 无法退出工厂模式，自动出现工厂菜单进入工厂，按面板菜单键不放，交流开机，此时字符背景左上脚出现F字样，即表示已进入工厂，在菜单内找到RESET项，按音量加复位后，交流关机即可推出，否则换FLASH。

37L18HC 8T1G 灯闪不开机测电源板各路输出正常，查主板各路供电发现无12V输入，发现F8289（12V供电电感）虚焊，补焊后正常。

该电感虚焊也会出现有时遥控不灵的现象。

15LBATX 8TT6 伴音控制异常换U8存储器24C3232L16SW 8TTK 雪花正常，搜台不存储，可看见不同步的图象，AV黑屏换晶振Y2-14.3186D90,9D81,6M31等机心类似42L92PW 8TT9 开机黑屏，背光不亮，伴音正常背光板24V供电正常，3.8V，4.5V启动电压正常，F2开路，场效应管Q15，Q20短路。

8TT6 黑屏，有伴音开机背光灯亮一下即灭。

创维液晶电源板5800-PLCD26-00常见故障维修速查 32寸液晶电源板（创维自产，编号：5800-PLCD26-00）
1、三无，灯不亮：故障元件IC608(AP1014)、D61X（BA158) ；此元件损坏,副电源无+5V输出,表现为三无；故障率80% 。
2、 三无.指示灯闪：故障元件5128-061609-00（副电源变压器）；雷击此元件易损,副电源无+5V输出,表现为三无；故障率10% 。
3、三无，灯不亮：故障元件D610 可BYW36代用；此元件为5V整流管，损坏副电源无+5V输出；故障率10% 。
4、待机+5V电压偏低：故障元件R644.R660（5V取样电阻） IC610（TL431).C670、IC609（PC817光耦）；取样电阻变质,损坏,虚焊,导致+5V输出偏低 故障率50% 。
9、5V有，12V.24V无输出或偏低导致背光闪：故障元件C618(120UF/450V) C654.C658 ；此电容失容损坏或性能不良，无12V与24V或电压过低，表现为屏闪；故障率10% 。
10、5V有，12V.24V无输出或偏低导致背光闪：故障元件IC605.IC604(PC817) ；此元件损坏或性能不良,导致电压偏低.有时表现屏闪；故视遥控待机后不能开机：故障元件Q609(A1013) ；此元件作为IC601和IC602的供电控制开关用，损坏或不良将导致：（1）5V有无12V.24V ；（2）待机不开机；故障率80% 。
8、5V有，12V.24V无输出或偏低导致背光闪：故障元件Q602（2222A).ZD600(18V稳压管）；此元件为恒流源稳压电路，其不良或击穿，导致IC602第7脚供电（16V）不足，表现为无12、24V输出或背光闪；故障率50% 。

图 1-7 NCP1014 内部方框图 每个脚的功能如下：
1） Pin1 脚ＶＣＣ脚，即芯片的电源供应脚。此脚为芯片提供能源脚。此脚的正常 工作电压是 7.1Ｖ至 9.1Ｖ之间。低于 7.1Ｖ芯片不工作。高于 9.1Ｖ芯片作过压 保护，即也不工作。在本线路中通过变压器的辅助绕组产生一个电压为此芯片 提供一个工作电压。在电路是通过Ｄ６０８，Ｃ６５３，Ｒ６０５，Ｃ652 达到 实现此目的。
二、各电路的组成部份。
本电源板电路大致由五大部分组成. 1、市电输入电路与整流滤波电路。由电感电容组成的低通滤波器组成。 2、PFC（功率因素校正）校正电路，由 FUJI 控制芯片 FA5500 组成。 3、控制电路。这部份电路由两部份组成。 Ａ：副电源（+5 待机开关稳压电路）；由安森美公司的 NCP1014 组成。 此电路为反激式电路，NCP1014 集成了开关管 MOSFET，为单片集成块。 Ｂ： +24V、12V 主开关稳压电路）。由 FUJI 的厚膜芯片 F9222 组成此电路 此电路为半桥谐振式电路。此芯片集成了半桥电路是作为桥臂的两个开关管， 此芯片为厚膜块。 4、各控制电路输出侧整流稳压电路。 输出整流电路由二极管组成的全波整流电路。 5、过流过压保护电路与待机控制电路。
12》 Pin23 脚Ｄ2 脚，高压输入脚。
四、整体的各电路的描述以及各电路之间的相互关系
工作过程： 只要我们接上电源插座，待机电路将开始工作。待机电路工作的目的是给主板中的待机 芯片供电，以及遥控接受器供电。同时还给电源本身的变换器的控制芯片供电。 其主电路受控于待机控制信号，由主板中的待机控制芯片发出控制信号，来控制主电源 控制芯片的ＶＣＣ，即芯片的工作电压，用以达到控制主电路的有无。 当遥控接受到开机信号后，由主板待机 CPU 给输出一个开机的高电平，此高电平将使 Q608 导通，经 IC603,使 Q609 导通．从而为 IC601,IC602 提供工作电压，使它们开始工作， IC601 工作，将经过隔直二极管 D602 输出一个稳定的 380Ｖ-400Ｖ的直流电压，此电压给 半桥变换器，半桥变换器再将此电压变换成一个稳定的 24Ｖ．12V 输出电压。 待机控制过程为： A、本电源由 T604，IC608，IC609，IC610，D610 等组成一个简单的反激电路，此电 路将市电经整流后的电压转换成一个稳定的+5V 输出电压，此+5V 输出电压为 CN606 的第 一脚，此电压只要将交流电源接上就应有输出，它主要给主板中的 CPU 提供一个工作电压， 使它维持在工作状态，以便接受遥控开关机信号。 B、控制方式：本电源为高电平控制方式，即高电平时输出+24V 与+12V，低电平时不 输出电压，它主要控制 IC602 与 IC601 的 VCC 电压（IC 的工作电压）。 控制过程，当 CPU 接到一个开机信号时将输出一个高电平到 CN606 的第 3 脚，此电压 使 Q608 饱和导通，从而 Q609 导通，从而 IC602 与 IC601 开始工作，于是将提供一个+24V （CN603 的 6，7，8，9，10 脚以及 CN605 的 1，2 脚）与+12V（CN604 的 1，2 脚与 CN605 的 5 脚 ）。 当 IC601 工作后，IC608 输入的电压是一个稳定的 380-400Ｖ的电压，当待机时因 IC601 没有工作电压，此时 IC601 不工作，IC608 是由市电经整流再经 D602 再转换成+5Ｖ输出电 压。

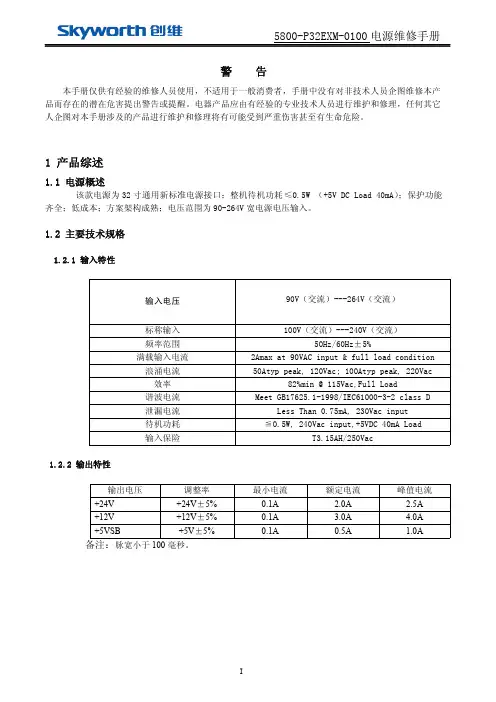

警告本手册仅供有经验的维修人员使用，不适用于一般消费者，手册中没有对非技术人员企图维修本产品而存在的潜在危害提出警告或提醒。

电器产品应由有经验的专业技术人员进行维护和修理，任何其它人企图对本手册涉及的产品进行维护和修理将有可能受到严重伤害甚至有生命危险。

1产品综述1.1电源概述该款电源为32寸通用新标准电源接口；整机待机功耗≤0.5W（+5V DC Load40mA）；保护功能齐全；低成本；方案架构成熟；电压范围为90-264V宽电源电压输入。

1.2主要技术规格1.2.1输入特性输入电压90V（交流）---264V（交流）标称输入100V（交流）---240V（交流）频率范围50Hz/60Hz±5%满载输入电流2Amax at90VAC input&full load condition浪涌电流50Atyp peak,120Vac;100Atyp peak,220Vac效率82%min@115Vac,Full Load谐波电流Meet GB17625.1-1998/IEC61000-3-2class D泄漏电流Less Than0.75mA,230Vac input待机功耗≦0.5W,240Vac input,+5VDC40mA Load输入保险T3.15AH/250Vac1.2.2输出特性输出电压调整率最小电流额定电流峰值电流+24V+24V±5%0.1A 2.0A 2.5A+12V+12V±5%0.1A 3.0A 4.0A+5VSB+5V±5%0.1A0.5A 1.0A备注：脉宽小于100毫秒。

Output VoltageRipple &Noise (Max.)+24V 240mVp-p@25℃;350mVp-p@-10℃+12V120mVp-p@25℃;200mVp-p@-10℃+5VSB （Option ）100mVp-p@25℃;200mVp-p@-10℃;Note:1)示波器带宽须设置在20兆赫兹。

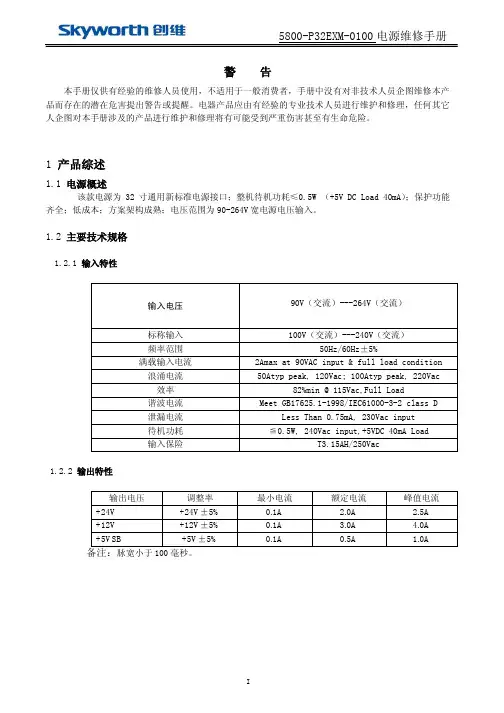

警告本手册仅供有经验的维修人员使用，不适用于一般消费者，手册中没有对非技术人员企图维修本产品而存在的潜在危害提出警告或提醒。

电器产品应由有经验的专业技术人员进行维护和修理，任何其它人企图对本手册涉及的产品进行维护和修理将有可能受到严重伤害甚至有生命危险。

1 产品综述1.1 电源概述该款电源为32寸通用新标准电源接口；整机待机功耗≤0.5W （+5V DC Load 40mA）；保护功能齐全；低成本；方案架构成熟；电压范围为90-264V宽电源电压输入。

1.2 主要技术规格1.2.1 输入特性输入电压90V（交流）---264V（交流）标称输入100V（交流）---240V（交流）频率范围50Hz/60Hz±5%满载输入电流2Amax at 90VAC input & full load condition浪涌电流50Atyp peak, 120Vac; 100Atyp peak, 220Vac效率82%min @ 115Vac,Full Load谐波电流Meet GB17625.1-1998/IEC61000-3-2 class D泄漏电流Less Than 0.75mA, 230Vac input待机功耗≦0.5W, 240Vac input,+5VDC 40mA Load输入保险T3.15AH/250Vac1.2.2 输出特性输出电压调整率最小电流额定电流峰值电流+24V +24V±5% 0.1A 2.0A 2.5A+12V +12V±5% 0.1A 3.0A 4.0A+5VSB +5V±5% 0.1A 0.5A 1.0A备注：脉宽小于100毫秒。

1.2.3 输出纹波和噪声Output V oltage Ripple & Noise (Max.)+24V 240mVp-p@25℃; 350mVp-p@-10℃+12V 120mVp-p@25℃; 200mVp-p@-10℃+5VSB（Option）100mVp-p@25℃; 200mVp-p@-10℃;Note: 1)示波器带宽须设置在20兆赫兹。

维修实例一．TFT类5300-0942TO-01（JSK3400-001）型号电源板带不起负载：A.测量PFC大滤波电容C3两端的电压,正常值为370V左右.若该电压正常仍无12V.24V输出或偏低.测量TDA16888第13脚电压有6.4V以上,如无6.4V或电压偏低,测第13脚接的电容C25(104/50V)漏电；B.若TDA16888第13脚无问题,再测量第14脚的反馈电压有5V左右,如果电压偏低说明该脚所接的电容漏电C24(104/50V)或者后面反馈电路不正常.C.测量PFC大滤波电容C3两端的电压偏低于370V,说明PFC电路工作不正常.则查TDA16888第9脚供电脚有无15V左右的电压,查第2脚基准电压有无7.5V.再查第1脚AC线性电压检测输入脚,正常电压为1V以上,若没有查分压电阻是否正常,在R1后端的电压应为100V以上关于酷开系列出现“初始化失败”的原因：现设计师已基本找到问题的根源，主要是由于系统对酷开模块执行“读”和“写”操作过程受到供电系统波动的影响造成数据丢失引起的。

目前尚不能从软件升级来解决此问题，只能更换酷开模块修复，要避免此问题应告诫用户不要在酷K状态断电或者待机，建议用户在安全退出酷K状态之后才关机。

26L98PW-8K60：电视在转台时声音不正常，有杂音，把高屏板上面的L6改为光线37L16HC-8G10：不开机，电源开关板上电源插座脚假焊42L98SW-8TTO/42L17SW-8TTN啦叭里面有交流声：将主板上面的三极管Q7去将C70改为6.8K电阻，或从电源板上加一二极管和电容重新引处24V给功放供电,让功放和背光板供电分开,交流声彻底消失.40L98SW/8M10机器不定时发出“呜呜”异响，有时把屏变设为“健康全屏变”异响能消除，打到静音状没有异响；1、把感光屏变的功能关掉，2、把主板上R20的电阻由原来的0欧姆改为22欧姆；19L11IW/8K60不开机更换D61（GBU4J）后一切正常；19L11IW/8K60在收看时出现断音,部分机器杂音, SDRAMIC（动态存储器）的第15脚跟地之间接一个22PF的电容。

创维29TM9000(4P36机芯)彩电用件说明电路板号：5800-A4P360-02L1、电源管Q601：BUT12AX；行激励管Q301：C2482；行管Q302：D2553；行逆程电容C313：3n3j/2000V（实测4n6）；IC101（CPU）：OM8370PS/N3/2/1565=4706-D83702-64；存储器：IC102：ATMEL048/24C16/PC27；2、故障现象：开不了机的检测。

电源指示灯亮，开不了机，发现C620：222K/2KV损坏，但不影响工作。

经查L104：100uH电感内部虚接造成7.7V输出变为7.44V，3、CONTROL BOARD（操纵台）控制板说明STANDBY:待机键，CLEAR：清除键，MENU：菜单键，PROG±/PRGO±：频道增减键。

一、待机/开机实测电源输出数据如下：1、CPU①脚为0V时测得D620：71.8V; D621：7.21V; D622：12.26V; D623：8.24V。

IC602（7808）：0V; IC603（7805）：4.97V;2、CPU①脚为3.3V时测得D620：131.9V; D621：10.29V; D622：25V; D623：16.6V。

IC602（7808）：7.67V; IC603（7805）：4.97 V;二、CPU及存储器数据IC102（24C16）CPU的晶振58脚：1.66V，59脚:1.77V。

测CPU的33（行输出脚）为0.83V，致使Q301（2SC2482）的C-E为0.7V，断开保护电路36、49脚后、在测CPU的33（行输出脚）为0.48V，致使Q301（2SC2482）的C-E为19V，断开行管Q302基极测Q301基极0.37V（波形为三角波15KHz/160mV），集电极60V。

断开行管集电极测Q301基极0.39V（波形为三角波15KHz/150mV），集电极30V，Q302电压-0.048V，基极波形为三角波15KHz/368mV。

Philips 5800 seriesFull HD Ultra-Slim LED TV with Pixel Plus HD108 cm (43") Full HD LED TVDVB T/C/T2/T2-HD/S/S2 43PFS5823Full HD Ultra-Slim Smart LED TV with Pixel Plus HDAn elegant European design with plenty of features. The Philips 5300 Smart TV brings all your favourite apps and content to a Full HD screen with Pixel Plus HD. Enjoy blockbuster movies, live sport and multiplayer games whenever you like.Beautiful attention to detail•Open-frame stand creates a sensation of lightnessSee every detail•Pixel Plus HD gives you beautiful images you'll love•Full HD LED TV—brilliant LED images with incredible contrastConnect to a bigger world with this Smart TV•Smart TV: a whole new world to explore•Philips app gallery brings entertainment to youTelevision viewing at your convenience•Two HDMI input ports and Easylink for integrated connectivity•USB for multimedia playbackHighlights New open standA television with modern, refined lines deserves a stand that lifts it above the ordinary. That's why the designers at Philips TV created this unique, open stand to integrate beautifully with your décor.Pixel Plus HDPhilips' Pixel Plus HD engine optimises picture quality to deliver crisp images with beautiful contrast. So whether you're streaming online or watching from a disc, you'll enjoy sharper images with brighter whites and blacker blacks. Full HD LED TVPicture Quality matters. Regular HDTVs deliver quality, but you expect more. Imagine crisp detail paired with high brightness, incredible contrast and realistic colours for a true to life picture.Smart TVDiscover a Smarter experience that liesbeyond traditional TV. Rent and streammovies, videos or games from online videostores. Watch catch-up TV from yourfavourite channels and enjoy a growingselection of online apps with Smart TV.Philips TV/STA galleryThe Philips app gallery is a wide-rangingcollection of online apps that you can access assoon as your Smart TV is connected to theInternet. It's that easy! Just switch on your TV,connect to the Internet and experience awhole new world of entertainment online.Two HDMI input ports with EasylinkAvoid cable clutter with a single HDMI cable tocarry both picture and audio signals from yourdevices to your TV. HDMI uses uncompressedsignals, ensuring the highest quality fromsource to screen. Together with PhilipsEasylink, you'll need only one remote controlto perform most operations on your TV, DVD,Blu-ray, set top box or home theatre system.USB (photos, music, video)Share the fun. Connect your USB memory-stick, digital camera, mp3 player or othermultimedia device to the USB port on your TVto enjoy photos, videos and music with theeasy to use onscreen content browser.A+Issue date 2018-02-02 Version: 1.0.112 NC: 8670 001 52855 EAN: 87 18863 01587 2© 2018 Koninklijke Philips N.V.All Rights reserved.Specifications are subject to change without notice. Trademarks are the property of Koninklijke Philips N.V. or their respective owners.SpecificationsPicture/Display•Display: LED Full HD•Diagonal screen size: 43 inch / 108 cm•Panel resolution: 1920 x 1080p•Aspect ratio: 4:3/16:9•Peak Luminance ratio: 65 %•Picture enhancement: Pixel Plus HDSmart TV Features•Ease of Installation: Auto detect Philips devices, Device connection wizard, Network installation wizard, Settings assistant wizard•Ease of Use: One-stop Smart Menu button, On-screen User manual•Firmware upgradeable: Firmware auto upgrade wizard, Firmware upgradeable via USB, Online firmware upgrade•Interactive TV:HbbTV•Philips TV Remote app*: Apps, Channels, Control, NowOnTV, TV Guide, Video On Demand •Programme: Pause TV, USB Recording*•Screen Format Adjustments: Basic - Fill Screen, Fit to Screen, Zoom, Stretch•SmartTV apps*: Online Video Stores, Open Internet Browser, Social TV, TV on Demand, YouTube•User Interaction: SimplyShareSound•Output power (RMS): 16 W•Sound Enhancement: Incredible Surround, Clear Sound, Auto Volume Leveller, Bass Control, Smart SoundConnectivity•Number of HDMI connections: 2•Number of USBs: 2•Other connections: Common Interface Plus (CI+), Digital audio out (optical), Antenna IEC75, Ethernet-LAN RJ-45, Satellite Connector, Headphone out•EasyLink (HDMI-CEC): Remote control pass-through, System audio control, System standby, One touch play•Wireless connections: Dual Band, Wi-Fi 11n 2x2 integratedMultimedia Applications•Video Playback Formats: Containers: AVI, MKV, H264/MPEG-4 AVC, MPEG-1, MPEG-2, MPEG-4, WMV9/VC1, HEVC (H.265), VP9•Subtitles Formats Support: .SMI, .SRT, .SSA, .SUB,.TXT, .ASS•Music Playback Formats: AAC, MP3, WAV, WMA(v2 up to v9.2)•Picture Playback Formats: JPEG, BMP, GIF, PNGSupported Display Resolution•Computer inputs: up to 1920 x 1080 @ 60 Hz•Video inputs: 24, 25, 30, 50, 60 Hz, up to 1920 x1080pTuner/Reception/Transmission•HEVC support•Digital TV: DVB-T/T2/T2-HD/C/S/S2•MPEG Support: MPEG2, MPEG4•Video Playback: NTSC, PAL, SECAMPower•Mains power: AC 220 - 240 V 50/60 Hz•Standby power consumption: <0.3 W•Off mode power consumption: <0.3 W•Ambient temperature: 5°C to 35°C•Power Saving Features: Auto switch-off timer, Ecomode, Picture mute (for radio)•Energy Label Class: A+•EU Energy Label power: tbc W•Annual energy consumption: 41 kW·h•Mercury content: 0 mg•Presence of lead: Yes*Dimensions•Box dimensions(W x H x D):798 x 520 x 140 mm•Set dimensions(W x H x D):726.5 x 425.36 x 81.8 mm•Set dimensions with stand (W x H x D):726.5 x 478.3 x 189.9 mm•TV stand width distance: 361.15 mm•Product weight: 5.2 kg•Product weight (+stand): 5.45 kg•Weight incl. Packaging: 7.31 kg•VESA wall mount compatible: 100 x 100 mmColour & Finish•TV Front: Metallic SilverAccessories•Included accessories: Remote Control, 2 x AAABatteries, Power cord, Quick start guide, Legal andsafety brochure, Warranty Leaflet, Tabletop stand*EPG and actual visibility (up to 8 days) is country- and operator-dependent.*Energy consumption in kWh per year based on the powerconsumption of the television operating 4 hours per day for 365days. The actual energy consumption will depend on how thetelevision is used.*The TV supports DVB reception for 'Free to air' broadcast. SpecificDVB operators may not be supported. An up to date list can befound in the FAQ section of the Philips support website. For someoperators Conditional Access and subscription are required.Contact your operator for more information.*(Philips) only compatible with specific Philips player device.*This television contains lead only in certain parts or componentswhere no technology alternatives exist in accordance with existingexemption clauses under the RoHS Directive.。

201105 32L05HR 8M60 电源板无5V ZD8 15V稳压管201105 32L05HR 8M60 电源板烧保险R1 2.2K201105 26寸电源板5800-A26ATB-0050 背光不亮Q201 Q202 D609201105 26寸电源板5800-A26TQM-0110 背光不亮IC601 6556201105 26寸电源板5800-A26TQM-0110 背光不亮C528 电容201105 26寸电源板5800-A26TQM-0110 背光不亮C537 电容201105 26寸电源板5800-A26ATB-0050 背光不亮U201 3328201105 26寸电源板5800-A26ALM-0000 背光不亮IC600 9976201105 26寸电源板5800-A26ATB-0030 背光亮一下灭Z201 Z202 二极管201105 26寸电源板5800-A26TQM-0110 背光不亮C510 电容201105 26寸电源板5800-A26ATB-0030 背光不亮Q208 二极管201105 26L08HR 8K21 主板不开机IC608 6912201105 26L08HR 8K21 主板不开机IC605 1085201105 26L08HR 8K21 主板不开机IC803 DDR201105 26L08HR 8K21 主板死机IC803 DDR201105 32L05HR 8K29 主板不开机Q1 W1A201105 32L05HR 8K29 主板不开机U13 25B64U14 24C32201105 32L05HR 8K29 主板无台SAW2 7262201105 32L05HR 8K29 主板有声无图Q2 VH201105 32L05HR 8K29 主板不开机X1 27.000晶振201105 32L05HR 8K29 主板不开机U16 1482201105 32L05HR 8K29 主板不开机L4 22uH201105 32L01HM 8M19 电源板P32TQF 背光不亮CS1 4n7201105 32L05HR 8M60 电源板P32TLK 不开机IC4 H3435201105 32L05HR 8M60 电源板P32TLK 背光亮一下灭C36 680P201105 42L05HF 8M60 LG 电源板5800-P42TLQ-0000 24V高R317 100K201105 42L05HF 8M60 LG 电源板5800-P42TLQ-0000 无24V IC303 TL431201105 42L05HF 8M60 LG 电源板5800-P42TLQ-0000 5V低D102 P6KE20201105 42L05HF 8M60 LG 电源板5800-P42TLQ-0000 无380V IC201 NCP1653201105 42L05HF 8M60 LG 电源板5800-P42TLQ-0000 5V低C102 电容201105 32L05HR 8M60 电源板无背光C36 680P201105 32L05HR 8M60 电源板无背光R37 0欧电阻201105 32L05HR 8M60 电源板异响C37 22nF201105 32L05HR 8M60 电源板无背光Q7 2655201105 32L05HR 8M60 电源板5V低ZD8 15V稳压管201105 32L05HR 8M60 电源板5V带负载差T2 5100-062012-0010201105 32L05HR 8M60 电源板5V低C48 102201105 32L05HR 8M60 电源板5V低Q8 2655C36 680P201105 32L05HR 8M60 电源板无背光IC3 H7224201105 47L20HW 8DA2 主板不开机U24 25X80201105 47L20HW 8DA2 主板A V无信号U1 AX68201105 32P93MV 9G10 电源板不开机U202 7809201105 42L05HF 8M60 驱动板花屏U101 0020A201105 32P93MV 9G10 Y板不开机Q381 1392 30G122201105 32P93MV 9G10 X板不开机Q182 30G122201105 46L88IW 8TP9 驱动白屏ZCP2 ACQ201105 40LBAPW 驱动竖线ICT1 4222T2201105 40L88IW 8DA8 驱动灰屏ICT1 4222T3201105 32P93MV 9G10 电源三无IC801 1207201105 32P93MV 9G10 电源不开机U122 431201105 32P93MV 9G10 电源不开机C151201105 32L01HM 8M19 电源板P32TQF 不开机VD22 18V稳压管201105 32L05HR 8M60 电源板P32TLK 不开机ZD2 16V稳压管201105 32L05HR 8M60 电源板P32TLK 背光不亮IC3 H7224201105 32L05HR 8M60 电源板P32TLK 无24V ZD5 27V稳压管201104 32S16IW 8TTK 三星背光板VIT75001.50 背光不亮T2 T15.0075.211201104 26 电源板5800-P26TLF-0100 背光不亮R642 电阻201104 26 电源板5800-P26TQM-0110 背光亮一下灭C520 电容201104 19 电源板5800-P19TBN-01 背光不亮IC1 10485800-A8M600-0010 不开机U6 3R12201105 47L05HF 8M60 LG 主板5800-A8M600-0020 不开机U2 3.3V稳压管201105 32L05HR 8M60 LG 主板5800-A8M600-0000 自动开关机U5 6M58201105 32LBAIW 8TTG 三星主板5800-A8TT34-01 自动开关机U3 6930201105 32L16IW 8R07 创维主板5800-A8R070-0010 不开机US3 128168201105 32L05HR 8M60 LG 主板5800-A8M600-0000 不开机U6 3R12201105 32L01HM 8M19 LG 主板5800-A8M190-0010 不开机U41 6M19201105 26LCAIW 8TT3 LG 主板5800-A8TT33-04 热机图像不良U13 6930201105 32L01HW 8M19 LG 主板5800-A8M190-0030 不开机U41 6M19201105 24S16IW 8R07 主板不开机U53 281622201105 26L16SW 8R03 主板不收台R102 7262201105 32L05HR 8K29 主板不开机U34 MT8222201105 32L05HR 8K29 主板老化花屏UD2 5TU32M16201105 32L05HR 8K29 主板杂音L53 220 S137C201105 32L05HR 8K29 主板花屏RND20 220排阻201105 22L08IW 8H06 主板不开机IC903 AP1510201105 22L08IW 8H06 主板开机白屏IC002 25X20201104 37L02RF 8K23 LG 主板5800-A8K230-0040 水印U13 FLASH201104 26L08HR 8K21 奇美主板5800-A8K210-0200 不开机IC608 6912201104 26L08HR 8K21 奇美主板5800-A8K210-0220 不开机IC601 3.3V稳压管201104 26L08HR 8K21 奇美主板5800-A8K210-0230 竖带干扰IC902 CM1671201104 37E60HR 8R81 LG 酷开板5800-I8R8000-000 无酷开1074 10745800-COONET-0000 无酷开7266 7266201104 6P18 数字板5800-Y6P1800-01 有时黑屏CN500 电容不良201104 6P18 数字板5800-Y6P1800-01 不开机UN101 12063201104 6P18 数字板5800-Y6P1800-01 有字符无图像UN300 W1233201104 6P18 数字板5800-Y6P1800-01 花屏UN300 W1233201104 6P18 数字板5800-Y6P1800-01 粉屏有声音UN300 UN301201104 47L01HF 8M19 LG 主板5800-A8M190-0030 不开机U9 1595201104 47L01HF 8M19 LG 主板5800-A8M190-0030 黑屏U43 24C64201104 32L01HM 8M19 LG 主板5800-A8M190-0030 不开机U42 25F16201104 47L01HF 8M19 LG 主板5800-A8M190-0030 几分钟后花屏U16 4060201104 32L01HM 8M19 LG 主板5800-A8M190-0030 黑屏R309 电阻201104 55L09HA-C 8M71 奇美背光板VIT7077.00 亮一下灭D9 稳压管201104 42L01SW 8M19 奇美背光板VIT0079.00 黑屏Q19、Q20 2504、4404201104 32L01HM 8M19 奇美背光板VIT70080.00 黑屏F2 8A/125V保险201104 32LCAIW 8TG3 LG 背光板6632L-0210A 亮一下灭Q130、Q131 8958201104 24E60HR 8M49 创维主板5800-A8M490-0030 花屏RP14 排阻201104 26S12RF 8K20 创维主板5800-A8K20-1010 不开机8M16 8M16201104 19L10IW 8K60 LG 主板5800-A8K60-10 水印U1 8200201104 32L05HR 8K29 LG 主板5800-A8K29-01 异响U40 5706B201104 32L05HR 8K29 LG 主板5800-A8K29-01 异响U40 5706B201104 32L05HR 8K29 LG 主板5800-A8K29-01 无声U40 5706B201104 32L01HM 8M18 LG 主板5800-A8M180-1000 开机慢U43 24C645800-A8R07-0010 不开机US1 2672201104 32L01HM 8M19 LG 主板5800-A8M19-0030 不开机U9 1595201104 32L01HM 8M19 LG 主板5800-A8M19-0030 黑屏R24 R24201104 47L01HF 8M19 LG 主板5800-A8M19-0030 黑屏U43 6M19201104 32E60HR 8R80 LG 主板5800-A8R800-0050 不开机U9 AAZ0N0201104 32E60HR 8R80 LG 主板5800-A8R800-0050 黑屏U3 24C64201104 42E60HR 8R80 LG 主板5800-A8R800-0030 不开机U15 RTD2674201104 42E60HR 8R80 LG 主板5800-A8R800-0030 A V无信号U15 RTD2674201104 32S16IW 8R19 LG 主板5800-A8R190-1010 不开机Q12 4M0303201104 32P93MV 9G10 LG 主板5800-A9G10-02 不开机U7 26DF08201104 32P93MV 9G10 LG 主板5800-A9G10-02 花屏RN5 排阻201104 37S12HR 8K20 LG 主板5800-A8K20-1050 不开机DDR 5DU2816201104 37S12HR 8K20 LG 主板5800-A8K20-1050 不搜台C142 耦合电容201104 40K01HR 8K27 三星主板715G4089-MOF-000-004L 无声U4203 344201104 40K01HR 8K27 三星主板715G4089-MOF-000-004L 黑屏U4103 24C32201104 24E12HR 8K27 AU 主板715G4089-MOF-000-004L 自动关机U4106 32M16201104 42L20HW 8DA6 LG 主板5800-A8DA60-00 HDMI无图像U1 UX68201104 26S16SW 8R01 奇美主板5800-A8R010-00 遥控反应慢L11 供电电感201104 40K01HR 8K27 三星主板715G4089-MOF-000-004L 不开机U4106 32M16201104 22L08IW 8H06 LG 主板5800-A8H060-0010 黑屏IC002 25X20201104 26L16SW 8R01 奇美主板5800-A8R010-00 红灯亮不开机U12 24C16201104 32L05HR 8M60 主板不开机U5 6M58201104 26LCAIW 8TTG 主板花屏U13 6930201104 24S16IW 8R07 奇美主板5800-A8R07-0010 不开机UT2 6763201104 32L05HR 8M60 LG 主板5800-A8M60-0000 不开机U6 5116201104 37L98PW 8TTG LG 主板5800-A8TTG1-00 不开机U25 W49F002201104 32LCAIW 8TT3 LG 主板5800-A8TT33-04 三无U13 6930201104 26L08HR 8K21 奇美主板5800-A8K21-0020 无图像SAW101 K7262201104 26L08HR 8K21 奇美主板5800-A8K21-0020 不开机白屏IC606 6012201104 26L6SW 8TTM LG 主板5800-A8TTM1-01 黑屏L20 电感201104 37L98PW 8TTJ LG 主板5800-A8TTJ0-01 不开机U11 W79E632201104 37L98PW 8TTJ LG 主板5800-A8TTJ0-01 花屏RN23 排阻201104 42E60HR 8R80 LG 主板5800-A8R800-0030 不开机U15 RTD2674201104 26E60HR 8M49 创维主板5800-A8M490-0010 不开机Q17 复位三极管201104 47L08RF-T 8DD1 LG 主板5800-A8DD10-2000 花屏U1 WX68201104 42L16SW 8TTN LG 主板5800-A8TTM0-01 不开机U11 W79E632201104 32P93MV 9G10 LG 主板5800-A9G10-02 不开机U7 26DF08201104 32P93MV 9G10 LG 主板5800-A9G10-02 黑屏U8转帖：/forum.php?mod=viewthread&tid=185763&extra=page%3D1%26filter%3D typeid%26typeid%3D113 [家电维修论坛]()。

100---2982接收当地有线，收不到中央八套，手动、微调均调不出。（该台在当地增补频道104.25MHz）
1）：将频道号打到101（此时显示为113MHz）。2）：进入“微调”项，按音量减调出图像（104.25MHz）。3）：进入“存台”项，按音量-/+键，保存该节目。
100--2982接收图象时，屏幕上有两条4--5cm宽黑道滚动且随图象扭曲且场抖
蓝屏中心有一条竖直白线
将电源板上的FB301由磁珠改为光线
伴音高音“尖”
将C483 C486由102/50V改为4N7/50V
防止CRT跳火引起自动关机
将CRT板上的J506 J507剪断，C522处地割断
冷开机红绿灯交替闪烁不开机或收看过程中出现无规律的自动关机，开机红绿灯交替闪烁的故障
将R626由12欧改为2.2欧/2W、Q603、C643换新
屏幕中间或左侧有一条竖直的光带，单色光较明显。
可以采取在R321b（实际线路板为光线），J345（线路板上有两元件，实际图纸无）上各并联1.5欧姆/2W的电阻，更改后能改善干扰，但不能彻底解决，用户可以接受。
5D60 5D66
待机叫声
1、去掉C614、C610 2、FB602改为光线3、R617改为3.3K 1\2W 4、C608改为1000P/1KV 5、R607 R607A改为22K/3W 6、R621改为9.1K/1W 7、R620改为68/2W 8、D603由BA158改为BA158负极串27/1W电阻9、D613由BA158改为BA158串3.9/0.25W电阻
5D25
408.25MHz、456.25MHz收不到台
更换高频头（由18改为28），如出现较多的重台或假台，须更改数据：19FH：14H或17H或20－22H，172H：7H，173H：7H
