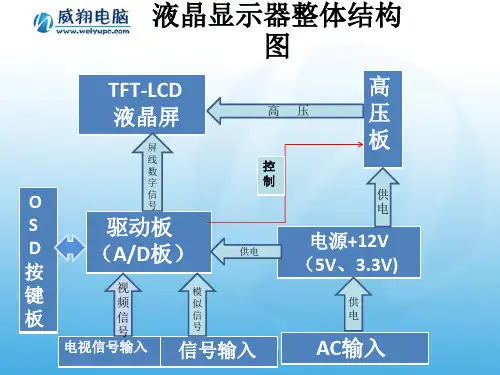

创维液晶电视电源部分原理及维修第一章：创维液晶电源简介：1、序：随着平板电视的大量上市，液晶电视在平板彩电中占有重要角色，创维公司以前的液晶电视电源基本以外购为主，为加强产品的竞争力，降低成本，现公司自2006年开始，将以自产电源为主，作为创维用户服务部一线工程师，也应该积极的去学习此电源的工作原理及维修方法，以适应公司发展的需要。

其实液晶电源的工作原理并不比CRT彩电开关电源的原理复杂，只是它的排版布线更紧密，且大量采用贴片元件，所以给我们的感觉是比较陌生。

只要了解了它的工作原理，其维修方法基本与CRT彩电相同。

2、液晶电源要求：大屏幕液晶电视电源的要求、技术难点，从可靠性、保护功能、成本等方面综合考虑，开发面向液晶电视的新型开关电源技术。

突出的体现了高可靠性、高安全性、保护功能齐全、电路简洁、性价比较高的适合大屏幕液晶电视的开关电源技术。

LCD电源电路结构较复杂，各部分电路不但在功能上相互配合、相互渗透，且各电路参数设置非常严格，稍有不当则电路不能正常工作。

根据市场和液晶电视机发展的要求，对此液晶电源技术要求为：2．1 高安全性：虽着消费者权益得到越来越广泛的关注，必须确保消费者的个人使用安全性。

否则一旦出现安全事故，尤其是在国际市场上，将面临巨额罚款，企业的生存权、信誉将受到严重打击。

2．2 高可靠性：随着新型显示材料的出现和电视机功能越来越复杂以及液晶电视的发展，如何解决高可靠性问题成为日益严重的课题，是必须考虑的问题。

3．3 保护齐全：只有保护功能设计齐全，才有可能在错误动作发生时，使电源得到有效得保护，避免引起更大故障或事故，同时保护部分误动作恢复后，要求电源可以恢复工作。

3．4 电路简洁：电视机是一种民用产品，对于维护人员，简单的电路便于维护，电路尽可能简洁是必要的，尤其是减少分立件的数量，可以有效的减少设计误差，提高可靠性。

减少故障点。

3．5 性价比高：电视行业作为一个成熟的产业，成本竞争成为这个行业的特点。

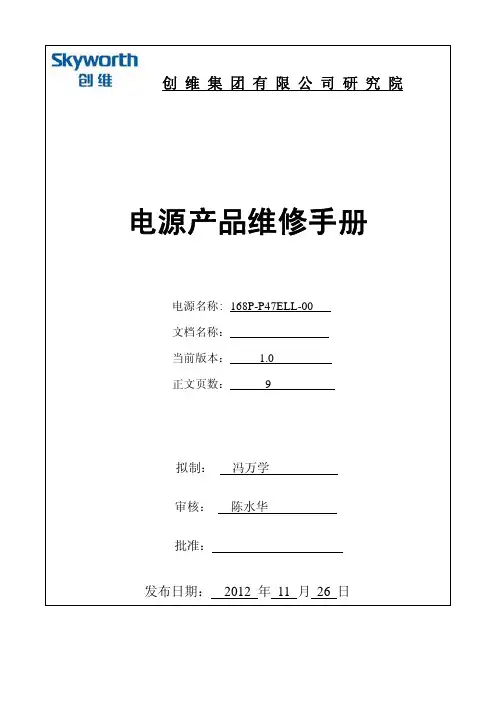

创维集团有限公司研究院电源产品维修手册电源名称: 168P-P47ELL-00文档名称：当前版本： 1.0正文页数：9拟制：冯万学审核：陈水华批准：发布日期： 2012 年 11 月 26 日更改记录表版本拟制/更改日期记载 拟制 审核 批准目 录序号 名 称 页码1 产品综述 12 电路介绍 23 主要芯片介绍 34 PCB顶/底层丝印 45 维修说明（调试说明） 66 电源设计师联系方式 9说明：1、 机芯最新软件程序文件公共查询网址：\\172.16.111.249\Home\开发中心\技术管理部\技术管理部查询快捷方式\内销软件资料查询一览表2、机芯产品设计技术资料（包括历次更改状态及版本信息）公共查询网址：A、\\172.16.111.249\Home\开发中心\技术管理部\技术管理部查询快捷方式\内销设计资料查询总目录B、\\172.16.111.249\Home\开发中心\技术管理部\技术管理部查询快捷方式\外销设计资料查询总目录3、机芯BOM清单公共查询系统：公司SAP系统。

警告本手册仅供有经验的维修人员使用，不适用于一般消费者，手册中没有对非技术人员企图维修本产品而存在的潜在危害提出警告或提醒。

电器产品应由有经验的专业技术人员进行维护和修理，任何其它人企图对本手册涉及的产品进行维护和修理将有可能受到严重伤害甚至有生命危险。

1 产品综述1.1 电源概述该款电源为42/47寸通用新标准电源接口；整机待机功耗≤0.5W （+5V DC Load 40mA）；保护功能齐全；低成本；方案架构成熟；电压范围为100-240V宽电源电压输入。

1.2 主要技术规格1.2.1 输入特性Input voltage range 输入电压100Vac to 240VacNormal voltage range标称输入 110Vac to 220VacFrequency range 频率范围 50Hz/60Hz±5%Max input ac current满载输入电流1.45Amax at 100VAC input & full load conditionInrush current (cold start)浪涌电流≦50Atyp peak, 220VacEfficiency(full load) 效率 85%min @ 110Vac,Full LoadHarmonic current 谐波电流 Meet GB17625.1-1998/IEC61000-3-2 class DLeakage Current 泄漏电流 Less Than 0.75mA, 230Vac inputStandby Power Loss 待机功耗 ≦0.5W, 240Vac input,+5VDC 40mA LoadInput Fuse 输入保险 T3.15AH/250Vac1.2.2 输出特性Output V oltage 输出电压Regulation调整率Min. current最小电流Rated current额定电流Peak current峰值电流+24V +24V±5% 0.3A 3A 4.76A +12V +12V±5% 0.3A 2.5A 5.7A +5VSB（Option） +5V±5% 0.03A 0.1A 4.6A Note:* pulse width within 100ms脉宽小于100毫秒。

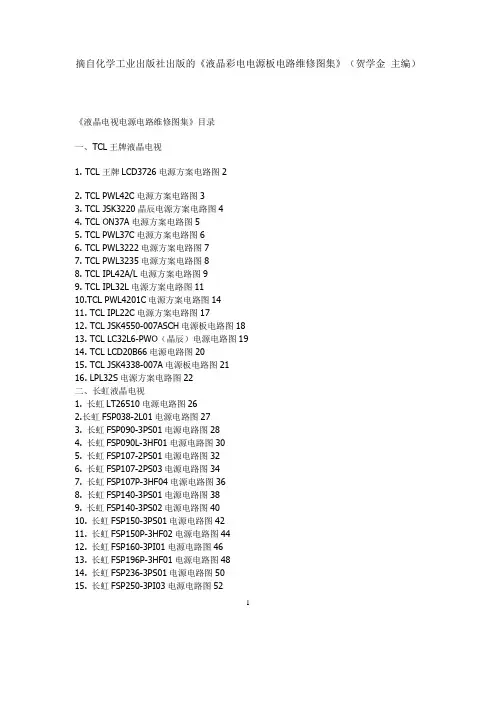

摘自化学工业出版社出版的《液晶彩电电源板电路维修图集》（贺学金主编）一、TCL王牌液晶电视1. TCL王牌LCD3726电源方案电路图22. TCL PWL42C电源方案电路图33. TCL JSK3220晶辰电源方案电路图44. TCL ON37A电源方案电路图55. TCL PWL37C电源方案电路图66. TCL PWL3222电源方案电路图77. TCL PWL3235电源方案电路图88. TCL IPL42A/L电源方案电路图99. TCL IPL32L电源方案电路图1110.TCL PWL4201C电源方案电路图1411. TCL IPL22C电源方案电路图1712. TCL JSK4550-007ASCH电源板电路图1813. TCL LC32L6-PWO（晶辰）电源电路图1914. TCL LCD20B66电源电路图2015. TCL JSK4338-007A电源板电路图2116. LPL32S电源方案电路图22二、长虹液晶电视1. 长虹LT26510电源电路图262.长虹FSP038-2L01电源电路图273. 长虹FSP090-3PS01电源电路图284. 长虹FSP090L-3HF01电源电路图305. 长虹FSP107-2PS01电源电路图326. 长虹FSP107-2PS03电源电路图347. 长虹FSP107P-3HF04电源电路图368. 长虹FSP140-3PS01电源电路图389. 长虹FSP140-3PS02电源电路图4010. 长虹FSP150-3PS01电源电路图4211. 长虹FSP150P-3HF02电源电路图4412. 长虹FSP160-3PI01电源电路图4613. 长虹FSP196P-3HF01电源电路图4814. 长虹FSP236-3PS01电源电路图5015. 长虹FSP250-3PI03电源电路图52116. 长虹FSP270-3PI05电源电路图5417. 长虹FSP304-3PI01电源电路图5618. 长虹HS080L-2HF01电源电路图5819. 长虹HS140P-3HF01电源电路图6020. 长虹R-HS180P-3HF01电源电路图6221.长虹R-HS368-4N01电源电路6422. 长虹FSP242-4F01电源电路图66三、创维液晶电视1. 创维JSK3250开关电源电路图682. 创维52英寸液晶电视电源电路图693. 创维LED液晶电视169P-P32ELU-00电源电路图704. 创维37英寸液晶电视电源电路图715. 创维P32TQF-0000电源电路图726. 创维168P-P47TTS-00电源电路图737. 创维168P-P46TTS-02电源电路图748. 创维168P-P32TTS-21电源电路原理图759. 创维3L05HR2电源电路图7610. 创维24E61HR型LED液晶电视电源电路图7711. 创维P37-TTS-37L01HM电源电路图7812. 创维8H01电源电路图8013. 创维19英寸液晶电视电源电路图8114. 创维26英寸液晶电视二合一电源电路图8215. 创维32L05HR电源电路图8316. 创维5800-P32TTU-0150电源电路图8517. 创维P32TLF电源电路图8618. 创维P26TQI电源电路图8719. 创维37TTF电源电路图8820. 创维168P-P47TTP-00电源电路图8921. 创维168P-P32TTF电源电路图9022. 创维55英寸LED液晶电视电源电路图91四、海信液晶电视1.海信LED液晶电视2031电源板电路图982.海信RAG7.820.848A电源板电路图1013. 海信TLM3277型电路图1034. 海信TLM42V89PKV（0011）系列（2169板）电源电路图1045. 海信TLM37V68（5）系列（1731板）电源电路图1056. 海信超薄液晶TLM42T69GP系列（1535板）电源电路图1067. 海信TLM42V86PKV（4）系列（2123板）电源电路图1078. 海信RSAG7. 850. 568A_TLM477电源电路图1099. 海信RSAG7. 820. 1235_TLM2633D_TLM26E29电源电路图11010. 海信TLM37V66K系列（1768板）电源电路图11111. 海信TLM46V66PK系列（2184板）电源电路图112212. 海信TLM47V88PK系列（2309板）电源电路图11313. 海信TLM52V78PKN系列（2100板）电源电路图11414. 海信TLM19V68系列（1585板）电源电路图11515. 海信TLM22V68（3）系列（1569板）电源电路图11616. 海信TLM26V68（1）系列（1646板）电源电路图11717. 海信TLM32V88PK（1）系列（1666板）电源电路图11818. 海信TLM40V68PK（3）系列（1901板）电源电路图11919. 海信TLM40V69P系列（RSAG7. 820. 1374板）电源电路图12020. 海信26英寸LED液晶电视开关电源电路图12121. 海信TLM40V68P（2）系列（1673板）电源电路图12322. 海信TLM3233H系列（1032板）电源电路图124五、康佳液晶电视1. 康佳KPS180-01电源电路图1262. 康佳KPS180-02电源电路图1283. 康佳KPS270-01电源电路图1304. 康佳KPS300-01电源电路图1335. 康佳KPS430-01电源电路图1356. 康佳KPS+L036C1-01电源电路图1387. 康佳超薄型KPS+L180C3-01电源电路图1398. 康佳KPS+L200C3-01电源电路图1419. 康佳KPS+L310C3-01电源电路图14310. 康佳KIP036I02-01电源电路图14511. 康佳KIP048I04-01电源电路图14712. 康佳KIP060I04-01电源电路图14913. 康佳KIP072I12-01电源电路图15114. 康佳KIP072U04-01电源电路图15315. 康佳KIP150I12-01电源电路图15516. 康佳KIP150U04-01电源电路图15817. 康佳KIP220I16-01电源电路图16218. 康佳KIP+L048U02C1-01电源电路图16419. 康佳KIP+L100U04C1-01电源电路图16620. 康佳KIP+L150I12C1-01电源电路图17021. 康佳KIP+L150I14C1-01电源电路图17322. 康佳KIP+L180C3-02电源电路图17623. 康佳KIP+L200I12C1-01电源电路图17824. 康佳LC32AS28（台达）电源电路图18225. 康佳LC-TM3719电源电路图183六、其他品牌液晶电视1. 厦华T号电源电路图1862. 厦华U号电源电路图1873. 厦华R号电源电路图1884. 厦华37HU型电源电路图18935. 海尔H32E07型电源电路图1906. LG STR-W6853P电源方案电路图1917. LG 19LG3000型电源电路图1928. 冠捷（AOC）L427A31型电源电路《液晶电视电源电路维修图集》（贺学金主编）特点是：精选了创维、TCL、康佳、海信、长虹、厦华、海尔、LG等液晶彩电一百多种电源电路，基本涵盖了当前主流液晶电视电源的电路类型。

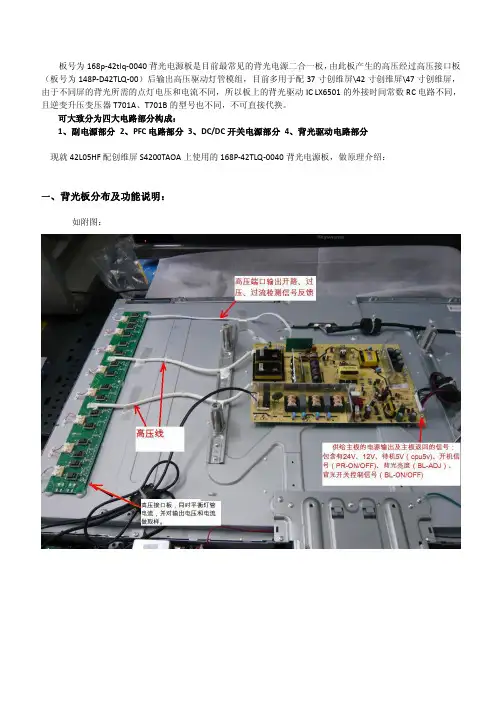

板号为168p-42tlq-0040背光电源板是目前最常见的背光电源二合一板，由此板产生的高压经过高压接口板（板号为148P-D42TLQ-00）后输出高压驱动灯管模组，目前多用于配37寸创维屏\42寸创维屏\47寸创维屏，由于不同屏的背光所需的点灯电压和电流不同，所以板上的背光驱动IC LX6501的外接时间常数RC电路不同，且逆变升压变压器T701A、T701B的型号也不同，不可直接代换。

可大致分为四大电路部分构成：1、副电源部分2、PFC电路部分3、DC/DC开关电源部分4、背光驱动电路部分现就42L05HF配创维屏S4200TAOA上使用的168P-42TLQ-0040背光电源板，做原理介绍：一、背光板分布及功能说明：如附图：二电路原理部分：由四大电路部分构成：1、副电源部分2、PFC电路部分3、DC/DC开关电源部分4、背光驱动电路部分1、副电源部分：主要由开关模块NCP1014 构成的开关电源。

副电源的负载输出包含两路：一路为次级D103整流稳压输出5V，供给主板的待机5V;一路由D104A整流输出的18V,经过IC103 7815稳压输出15V，为主DC/DC电源的驱动ic 1271和PFC 驱动IC 1653 提供15V供电。

但是7805的输入端加入了Q101 A1015作为电子开关。

A1015的导通与否是受控于主板返回的开机高电平信号控制Q103、PC102光耦最总使得A1015导通，15V正常输出到DC/DC电路、PFC电路。

实现了开机的过程，待机过程反之。

副电源开关模块NCP1014的外围电路比较简洁，维修比较简单，关键点：5脚300V、1脚启动脚15V、4脚电源取样调整脚1.4V左右；另R109和R108与TL431以及PC101光耦组成了精密稳压电路，保证稳定的待机5V供电输出。

二、PFC电路部分简介：PFC整个电路的主要作用可简单理解为--提高电源利用效率而设计的升压电路，主要任务很简单，就是将桥式整流的300V提升至380V。

液晶电视机电源电路图大全（四款液晶电视机电源电路原理图详解）液晶电视机电源电路图（一）液晶彩电的开关电源主要由交流抗干扰电路、整流滤波电路、功率因数校正电路（多数机型有此电路）、启动电路、开关电源控制电路、稳压电路、保护电路等几部分构成。

1．交流抗干扰电路开关电源两根交流进线上存在共模干扰（两根交流进线上接收到的干扰信号，相对参考点大小相等、方向相同，如电磁感应）和差模干扰（两根交流进线上接收到的干扰信号相对参考点大小相等、方向相反，如电网电压瞬时波动），两种干扰以不同比例同时存在。

开关电源中，整流电路、开关管的电流电压快速上升或下降，电感、电容的电流也迅速变化。

这些都构成电磁干扰源。

为了减少干扰信号通过电网影响其他电子设备的正常工作，也为了减少干扰信号对本机音视频信号的影响，需要在交流进线侧加装线路滤波器，即交流抗干扰电路。

常用交流抗干扰电路如下图所示。

图中，LF1、LF2是共模扼流圈，在一个闭合高导磁率铁心上，绕制两个绕向相同的线圈。

共模电流以相同方向同时流过两个线圈时，两线圈产生的磁通是相同方向的，有相互加强的作用，使每一线圈的共模阻抗提高，共模电流大大减弱，对共模干扰有强的抑制作用；在差模干扰信号作用下，干扰电流产生方向相反的磁通，在铁心中相互抵消，使线圈电感几乎为零，对差模信号没有抑制作用。

LF1、LF2与电容CY1、CY2构成共模干扰抑制网络。

Ll是差模扼流圈，在高导磁率铁心上独立绕线构成，对高频率差模电流和浪涌电流有极高的阻抗，对低频（工频）电流的阻抗极小。

电容Cxl、CX2滤去差模电流，与Ll构成差模干扰抑制网络。

Rl是Cx，、CX2的放电电阻（安全电阻），用于防止电源线拔插时电源线插头长时间带电。

安全标准规定，当正在工作中的电气设备电源线被拔掉时，在2s内，电源线插头两端带电的电压（或对地电位）必须小于原电压的30%。

需要特别提出，电容Cx、CY为安全电容，必须经过安全检测部门认证并标有安全认证标志。

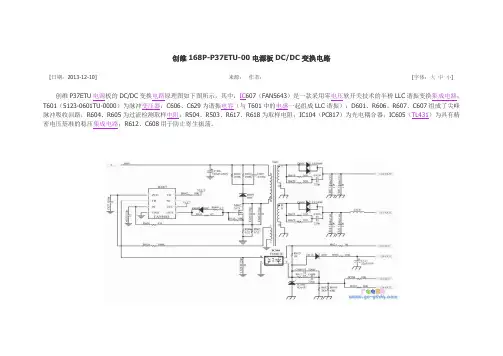

创维168P-P37ETU-00电源板DC/DC变换电路[日期：2013-12-10] 来源：作者：[字体：大中小]创维P37ETU电源板的DC/DC变换电路原理图如下图所示，其中，IC607（FAN5643）是一款采用零电压软开关技术的半桥LLC谐振变换集成电路；T601（5123-0601TU-0000）为脉冲变压器；C606、C629为谐振电容（与T601中的电感一起组成LLC谐振）；D601、R606、R607、C607组成了尖峰脉冲吸收回路；R604、R605为过流检测取样电阻：R504、R503、R617、R618为取样电阻；IC104（PC817）为光电耦合器；IC605（TL43 1）为具有精密电压基准的稳压集成电路；R612、C608用于防止寄生振荡。

（1）基本工作过程当主板输出ON/OFF开机信号，使Q104导通，IC102导通，Q103、Q104导通，Q104输出的V CC2供电送到IC607的⑥脚，为其提供工作供电。

当IC607内部的欠压锁定检测电路检测到输入⑥脚的电压高于典型门阀电压12.5V时，欠压锁定检测电路将会输出使能控制信号使能相关电路，同时，稳压电路为相关电路提供工作供电。

当IC607内部的振荡电路得到正常供电后，振荡电路开始振荡，振荡产生的信号经过分频器、延时器、或非门、电平移相/平衡延时器、栅极驱动器，送到功率开关管的控制栅极，IC607的⑤脚输出PWM信号，半桥LLC谐振变换开始工作，脉冲变压器T601上的⑥-④初级绕组通过电流而感应到电动势，各次级绕组会感应到相应的电动势，经整流、滤波，得到12V、24V供电，从而实现DC/DC变换。

（2）稳压工作过程当12V或24V输出端的电压偏高时，此偏高的电压经电阻取样，IC605的输入电压升高，输出电压降低，IC104内部发光二极管通过的电流加大，光敏三极管通过的电流加大，IC607的②脚得到的反馈电压比正常时低，开关管的导通时间相应地变短，T601上的各感应电压会相应地降低，12V、24V 输出端的电压恢复到正常值；当12V或24V输出端的电压偏低时，其稳压过程与前述相反。

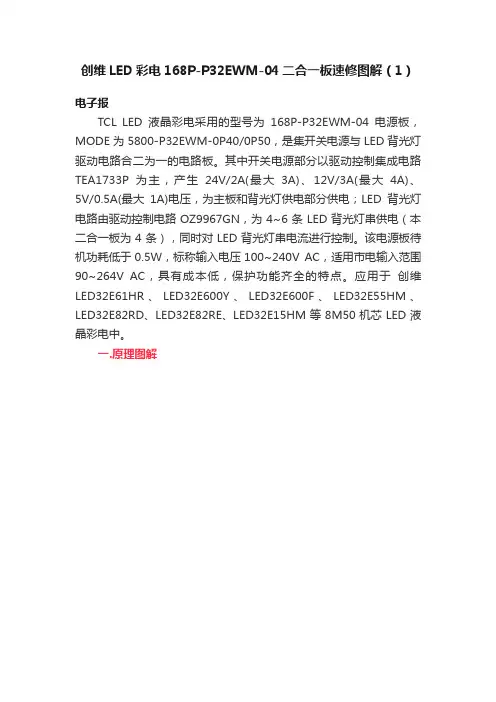

创维LED彩电168P-P32EWM-04二合一板速修图解（1）电子报TCL LED液晶彩电采用的型号为168P-P32EWM-04电源板，MODE为5800-P32EWM-0P40/0P50，是集开关电源与LED背光灯驱动电路合二为一的电路板。

其中开关电源部分以驱动控制集成电路TEA1733P为主，产生24V/2A(最大3A)、12V/3A(最大4A)、5V/0.5A(最大1A)电压，为主板和背光灯供电部分供电；LED背光灯电路由驱动控制电路OZ9967GN，为4~6条LED背光灯串供电（本二合一板为4条），同时对LED背光灯串电流进行控制。

该电源板待机功耗低于0.5W，标称输入电压100~240V AC，适用市电输入范围90~264V AC，具有成本低，保护功能齐全的特点。

应用于创维LED32E61HR、LED32E600Y、LED32E600F、LED32E55HM、LED32E82RD、LED32E82RE、LED32E15HM等8M50机芯LED液晶彩电中。

一.原理图解创维168P-P32EWM-04电源+背光灯二合一板实物图解见图1所示，电路组成方框图见图2所示。

由电源部分和背光灯电路两部分组成：一是以IC100(TEA1733P)为核心组成的开关电源，为背光灯电路和主板电路提供24V、12V、5V电压；二是以IC400(OZ9967GN)为核心组成的LED背光灯驱动电路，将24V供电提升到60V后，将4~6条LED背光灯串点亮。

开关机电路对开关电源输出的12V电压和LED驱动电路的点灯、亮度进行控制控制。

开关机控制电路由Q301、Q300为核心组成。

采用控制+12V输出的方式，开机时Q301、Q300导通，输出+12V电压；待机时Q301、Q300截止，切断+12V输出。

该电源板设有由Q304、ZD302、ZD304组成的过压保护电路，当电源输出的+24V或+12V 电压超过ZD302、ZD304的稳压值时，保护电路启动，Q304导通，将稳压光耦IC101的2脚电压拉低，通过IC101使IC100的7脚电压降低，开关电源输出电压降低保护。

5544332211DDCCBBAAPOWER-ON/OFFPW_CTLPWM324V+12V ON_PANELLIGHT-SON_PBACK KEY1-inKEY0-in LEDLED-RLED-G IR-out2IR-inEN1EN2BL-ON/OFF EN1ON_USBBL-ADJUSTPWM05Vstb+12V 40V5Vstb+12V VCC-Panel+12V VPANEL_IN5Vstb24V5Vstb5Vstb 5Vstb+3.3Vstb5Vstb5Vstb5Vstb5Vstb5Vstb+5V+5VUSB+12V+12V+5V_USB1+5V_PNL+12V+5V_PNL+3.3Vstb +5V+5V5Vstb2,8PWM32PWM0LEDIR-inKEY0-inKEY1-inLIGHT-SIR-out26ON_USB2PW_CTL2,8DCRPWM Size Document Number RevTitleDate:Sheetof<Doc><RevCode><Title>A311Saturday, February 23, 2008Normal: L Standby:H+5V_USB1 Power trace width should be > 25milUSB PowerLCD PowerPWM3 DUTY MUST BE 0x23(CANN'T >0x40),or will destroy Q44!!!!!!!!!!!!!!!W A R N I N G !!!C110,C111 cann't too large or will destroy Q44!!!!!!!!WARNING !!!Register 346F=0x23(cann't >0x40)SAMSUNG panel 0~3.3V R34=10K LG/CMO/AU panel 0~5V,R34 NCF2:For over current protectNot 5V-tolerantCA31+470uF/16VL600R3374.7K123Q443904R164.7K1K R48L32FB123Q13904R571K NCR242C117NC123Q423904+C A 44100u F /16VD411N5822L740C1030.1uFR709NC/01234567891011CON36CON11C126NC 0.68uF/50VC110R294.7K132Q153906132Q133906220R12132SOT EBC23Q343904L36FB +C A 45100u F /16VL55NC/FBC10010nF C201uFL6FB123L10910uH/InductorC1120.1uFC79100pFC960.1uFL88012D132INPAQ_VPORTC880.1uFL590C1130.1uFL37NC/FBL2NC D401N5822C85310uF R1507.5KC9410nF L910R1213.6K L52012310uH/InductorL108L20220uH R110R354.7KR1483.6K C1110.68uF/50VR154.7K R544.7KC870.1uF1234CON4-2.5CON14BLR1143.6K R4210123Q339041K R14R1361.2KC85210uF L530R4202K12INPAQ_VPORTD133C1180.1uFL570R34NC/10K R530D301N4148L33FB123CON3CON3-2.5R4180R1227.5KL890L940C1160.1uFF2PTC/2AR3414.7K R504.7K1234567CON28CON7-2.5123Q43904C10.1uFL750R4170L92EN 7FB5VCC 2OUT3BST1GND 4SS8COMP6U26ACT4060+C A 46100u F /16VD391N58220.1uFC102C1250.1uFR194.7KR4332KR240NC132Q163906R1157.5K123Q413904R51 4.7K123CON40CON3-2.0R554.7K R4190R4294.7KS1S 2S 3G 4D 8D 7D 6D5U34435D381N5822R181KD591N5822132Q55P2305C10810nF R494.7KEN 7FB5VCC 2OUT3BST1GND 4SS8COMP6U16ACT4060L48NC/FBR2100K C950.1uFC20.1uF C9810nFEN 7FB5VCC 2OUT3BST1GND 4SS8COMP6U19ACT4060/4070R239NC 4.7K R13R684.7KR310K+CA30470uF/16V C890.1uFD371N5822R1161.2KL51L870C142.2uFR91KC10610nFL610R174.7KR3384.7KC9310nFL900+CA29470uF/16V R1121.2KC151uF+CA28470uF/16V 12D131INPAQ_VPORTR710NC/0C119NC R44410K12310uH/InductorL110R149 4.7KP待机屏供电控制 H电平开背光开关L 电平开ON_PBACK K2PW_CTLON_PANEL LCON6LG屏夏普屏Title54321WP_EEP SPI_CZ SPI_CK SPI_DOSPI_DIWP_FLASH PWM1PWM0I2C_SCL I2C_SDATXD0RXD0CASZ LDQM FSVREF CKE MCLK+MCLK-DQS1UDQM BA0RASZ DQS0WEZ AR4AR3AR2AR5AR6AR1AR10AR7AR8AR0AR11BA1AR9FSVREF MVREF HDMI_HPDCTRLSCL_EXTSDA_EXT P W M 2P W M 1SAR0DQM0MCLK MCLKZ DQM1MDQS0MDQS1USB2_OC_DET MVREF MADR0MADR4MADR8MADR2MADR1MADR6MADR11MADR5MADR10MADR9MADR7MADR3MDATA1MDATA15MDATA12MDATA7MDATA9MDATA4MDATA2MDATA3MDATA10MDATA13MDATA0MDATA14MDATA5MDATA11MDATA6MDATA8USB2_D+USB2_D-G1_TX1-R1_TX2+B1_TX0-G1_TX1+B1_TX0+HDMI_HPDCTRL R1_TX2-HDMI-DDC-SCL TX1CLK-HDMI-DDC-SDA TX1CLK+BA1MRASZ MCASZ MWEZ BA0SAR1ON_USBUSB1_D-ID1USB1_D+OTG_HOST_DETOTG_OC_DETRXE1-RXE0-RXE1+RXE2-RXE2+RXE0+RXEC+RXEC-RXE3+RXE3-RXE4-RXE4+RXO0-RXO4+RXO4-RXOC+RXO1+RXO2-RXO2+RXO3+RXO3-RXOC-RXO1-RXO0+DQS0DQS1CASZ RASZWEZ MCLK-MCLK+DATA11DATA13DATA4DATA7DATA1DATA8DATA15DATA14DATA2DATA5DATA6DATA9DATA0DATA12DATA3DATA10UDQM AR8AR0AR10AR4AR9AR3AR2AR5AR1AR6AR7AR11LDQM HDMI_HPDCTRLHDMI-DDC-SDA HDMI-DDC-SCL TX1CLK+TX1CLK-G1_TX1-G1_TX1+R1_TX2+B1_TX0+B1_TX0-R1_TX2-REFP VCLAMP REFM VCOM3VCOM2SOGIN1GIN1P HS_RGB SOG GIN+BIN+RIN+VS_RGB RIN1P VS_RGB RIN+HS_RGB GIN+SOG BIN+BIN1P RIN2P GIN2P SOY PB+PR+Y+SOGIN2BIN2P Y+SOY PR+PB+CVBSOutAV3-Vin+C1SV1-Yin SV1-Cin AV3-Vin+AV2-Vin-AV2-Vin+AV1-Vin+AV1-Vin+AV2-Vin+AV2-Vin-CVBSOutY1CVBS3CVBS2SV1-Yin SV1-Cin CVBS1VCOM1AUVRADN AUVREF AUVRADP AUL2AUL0AUR0AUR2AUL1AUR1AP3-RIN AV1-Rin AP3-LIN AV1-Lin PC-Lin AUL3AUCOM PC-Rin AUR3HD1-Lin HD1-Rin LINE_OUT_1L AMP-RLINE_OUT_1R DAC_OUT_0L AMP-L DAC_OUT_0R SC2-R SC2-L VR27VIFP TAFC VR12TAGC RXD0I2C_SDA TXD0I2C_SCL KEY1-in KEY0-in S P I _C K S D I S D O S C Z S C K S P I _D I S P I _C Z S P I _D O PWM2HD-SW0HDMI_SW1/SDA HDMI-PC0HDMI_SW2/SCL E X S A U S D 0A U S C K A U W S A U M C K ON_PANEL PW_CTL ON_PBACK LEDA I S DA I S C K A I W S AMP-MUTE WP_EEPTAGCVIFP VIFM SIFP SIFM DATA14DATA12DATA15DATA10DATA9DATA13DATA11DATA8DATA1DATA7DATA2DATA4DATA3DATA0DATA5DATA6I2C_SCL I2C_SDASAR2LIGHT-S DCR-ON/OFFUSB-SW0P W M 0P W M 3CVBSOUT-PVR CVBSOUT-PVRPVR-SWPVR-LOUT PVR-ROUT SDA_EXT SCL_EXT I2C_SDA I2C_SCLCKE MCLKE HD1_YIN HD1_PRINHD1_PBIN HD1-SOY USB2_D+USB2_D-SPI_CKSPI_DISPI_CZ SPI_DOWP_FLASH RXO1+RXE4-RXO4-DCR-ON/OFFRXO0+RXO4+RXE3-RXE0+RXO0-RXEC-RXE1+RXO1-RXE2-RXE2+RXO3+RXE1-RXEC+RXO2-RXOC+RXE3+RXE0-RXOC-RXO2+RXE4+DCR RXO3-HDMI-PC1SAW_SWPWM+3.3Vstb5Vstb 5Vstb+3.3Vstb5Vstb +2.6V_DMQ+2.6MVDD+5V_USB1+5V_USB1AVDD_335Vstb+2.6V_DMC +2.6V_DMQ+2.6V_DMQ+2.6V_DMCA V D D _A UAVDD_33A V D D _M e m P L LVDDPVDDCA V D D _U SB 2A V D D _M P L LA V D D _R X VA V D D _R X SA V D D _T A G CAVDD_33VDDP+2.6MVDD+5V_USB15V-IF+5V_USB1VCC-Panel+3.3VstbPWM0ON_USBTX1CLK-TX1CLK+B1_TX0-B1_TX0+G1_TX1-G1_TX1+R1_TX2-R1_TX2+HDMI-DDC-SDA HDMI-DDC-SCL HDMI_HPDCTRLHS_RGB VS_RGB BIN+SOG GIN+RIN+PR+SOY Y+PB+SV1-Cin SV1-YinAV3-Vin+AV1-Vin+AV2-Vin+AV2-Vin-CVBSOutPC-Lin PC-Rin HD1-Lin HD1-Rin AV1-Lin AV1-Rin AP3-LIN AP3-RINSC2-R SC2-L AMP-RAMP-L TXD0RXD0LIGHT-SHD-SW0HDMI-PC0S C L _E X T S D A _E X T H D M I _C E CON_PANEL PW_CTL AMP-MUTETAGCVIFPVIFM SIFP SIFM HDMI_SW2/SCL HDMI_SW1/SDA LEDKEY0-in KEY1-in I R -i n I2C_SDA I2C_SCL USB-SW0P W M 3CVBSOUT-PVR PVR-SW PVR-ROUTPVR-LOUT HD1_YIN HD1-SOY HD1_PRINHD1_PBIN DCRHDMI-PC1SAW_SW PWMDCR-ON/OFFTitleSize RevDate:SheetMST6X99GLDocument Number of<RevCode><Title>A2212Friday, March 28, 2008Y ,P b ,P r I N P U TV G A I N P U TA U D I O I N P U TPANELINTERFACEAUOUS USB Host InterfaceCL=20pf of XTALUSB OTG InterfaceV I D E O I N P U TA U D I O O U T P U TPlease close to chip.WARNING !!!H D M I I N P U TOnly 129 Pin can used for HDMI CEC funciton control.Only 184 PIN can used forUSB OTG_HOST_DET.Only 196 PIN can used for ON USB.ModeSelection PWM1PWM0=10Not 5V-tolerantNot 5V-tolerantNot 5V-tolerantNot 5V-tolerantNot 5V-tolerantNot 5V-tolerantNot 5V-tolerantFOR compatibilityFOR compatibilityFOR U12,+2.6V_DMQ,+2.6V_DMC must be 2.6VNot 5V-tolerantC39110uFR15610075318642RP23100132Q143906C3630.1uFR449100C813NC R24310KR4754.7KC4364.7uFC16347nF 12345CON35USB4.7K R 384R4702.7KR29322K C31347nF 0.1uF C816C4000.1uFR48622R70610KR209C35910uFR35422K R26100KC1220.1uFC6851nFR35122KC21310uFC17610nF R703100KC17810nF R43510075318642RP27RP100X4C 387N C /10p F C16047nF R309100C31047nF C6840.1uFR65410KR478900_1% R27222K R208150_1%C15647nF L67FBR42100L1190R308100C90.1uFC1230.1uFC31247nF R42310K C1501nFC1882.2nF 4R 57N CC332 2.2uF 1234CON38CON4_2.075318642RP41RP22X427pFC3560.1uFC812C1091uFR102NC/4.7K R70851KC1621nF R661100R 453100C31147nF C1591nF 1N R 45C C23147pF75318642RP28RP100X475318642RP30RP100X4C2062.2uFR48722R462NCC3990.1uF C37910uFA01A12A23GND 4SDA5SCL 6WP 7VCC 8U4324C6475318642RP29RP100X4R434100C336 2.2uF C3640.1uFC1410.1uFC 367100p FR367100R35222K C16147nF C8150.1uF R48522R1281K 75318642RP31RP100X4R440 5.6K 0R663C338 2.2uF C355NC/4.7uF R5233KC3392.2uF R4712.7KR271KR65810KR35322KC337 2.2uF 75318642R P 19R P 100X 4C1380.1uFC1210.1uFC4370.1uFC20710uFC17710nF R701100KCE#1SO 2WP#3VSS4SI5SCK 6HOLD#7VDD 8U42EN25F80-100/PMC25L080C3060.1uFVCC 1VCC 3VCC 2VCC 4GND 5GND 6GND 7GND 8RXE4+9RXE4-10RXE3+11RXE3-12RXEC+13RXEC-14RXE2+15RXE2-16RXE1+17RXE1-18RXE0+19RXE0-20GND 21GND 22I/Osda 23DCRscl 26MODE 24PWM 25GND 27GND 28RXO4+29RXO4-30RXO3+31RXO3-32RXOC+33RXOC-34RXO2+35RXO2-36RXO1+37RXO1-38RXO0+39RXO0-40CON6LVDSR66215KR1350L1160R155100C335 2.2uF C35210uF75318642RP40RP22X4C 365100p F R44100R1044.7KC3580.1uF L1180C13447nF R4501004.7KR 394L12027pFC263C1201nFG N D 1RXCKP 244G N D 40RXCKN243TAGC 63RX0N 246RX0P 247A V D D _33245RX1N 249RX1P 250G N D _V I F P L L 49HPLUG254REXT 2DDCD_SDA 255DDCD_SCK 256HSYNC13VSYNC14VCLAMP 5REFP 6REFM 7BIN1P 8SOGIN19GIN1P 10RIN1P 11VCOM212BIN0P 13VCOM314RIN0P 17A V D D _3337G N D _R X S 53HSYNC020VSYNC021VSYNC222BIN2P 23SOGIN224GIN2P 25RIN2P 26C127Y128C029Y030CVBS331CVBS232CVBS133VCOM134CVBS035VCOM036A V D D _3318CVBSOUT138GPIOD[0]/ICLK88GPIOD[1]/DI089GPIOD[2]/DI190GPIOD[3]/DI291GPIOD[4]/DI392GPIOD[5]/DI493GPIOD[6]/DI594GPIOD[7]/DI695VR2750G N D 65DQS[1]155MDATA[15]153MDATA[14]152G N D 97MDATA[12]150A V D D _M I 143MDATA[11]148MDATA[10]147BADR[1]106G N D 126A V D D _M I 138MDATA[7]142MDATA[6]141MDATA[4]139A V D D _M I 132MDATA[3]137MDATA[2]136MDATA[1]134MDATA[0]133DQS[0]131DQM0130MVREF 160MCLKE 159MCLKZ 157MCLK 158TAFC 60G N D 146A V D D _M I 127A V D D _M I P L L128CASZ 112WEZ 113MADR[0]125MADR[1]124MADR[2]123MADR[3]122MADR[4]121A V D D _M I111V D D C 209MADR[8]117V D D P 222S P I _S C K 168A L E 105G N D 208S P I _S D I 169S P I _S C Z 170S P I _S D O171S A R 1175S A R 2176S A R 3177P W M 0178P W M 1179DDCR_SDA 180DDCA_SDA 182MADR[6]119V D D P 236V D D P 202G N D 223V D D C 173U S B _D M 188U S B _D P 189P W M 3194V D D C 109V D D P 195LVA3P 212LVA3M 213LVACKP 214LVACKM 215LVA2P 216LVA2M 217LVA1P 218LVA1M 219LVA0P 220LVA0M 221V D D P 186I N T 184LVB3P 226LVB3M 227LVBCKP 228LVBCKM 229LVB2P 230LVB2M 231LVB1P 232LVB1M 233LVB0P 234LVB0M 235V D D P 166R D Z 104V D D P96D I [4]203D I [6]205D I [7]206V D D C98H W R E S E T207X O U T46X I N47A V D D _M P L L48VR1251VIFP 57RX2P 253RX2N 252P W M 2193GPIOE[1]240GPIOE[0]241GIN0P 15SOGIN016CVBSOUT039SIFP 54G N D _R X V 58A V D D _A U64VIFM 56SIFM 55G N D _T A G C 62AUVRM 66AUVRP 67AUVAG 68A V D D _A U 69LINE_IN_0L 70LINE_IN_0R 71LINE_IN_1L 72LINE_IN_1R 73AUCOM 74LINE_IN_2L 75LINE_IN_2R 76LINE_IN_3L 77LINE_IN_3R 78LINE_OUT_3L 80LINE_OUT_3R 81LINE_OUT_2L 82LINE_OUT_2R 83LINE_OUT_1L 84LINE_OUT_1R 85LINE_OUT_0L 86LINE_OUT_0R87DDCR_SCL 181DDCA_SCL 183S A R 0174I R I N 185LINE_IN_MONO 79G N D 167G N D 237G N D 248G N D 251W R Z 103AD[1]100AD[2]101A D [3]102GPIOB[1]192MADR[5]120MADR[7]118MADR[9]116MADR[10]115MADR[11]114BADR[0]107RASZ 108MDATA[13]151MDATA[9]145MDATA[8]144MDATA[5]140LVA4P 210LA4M 211LVB4P 224LVB4M 225GPIOE[3]238GPIOE[2]239D I [5]204I C L K 197D I [0]198U S B _V B U S 187U S B _C I D 190DQM1156G P I O B [0]191G P I O L [1]42G P I O L [0]41G P I O L [2]43G P I O L [4]45G P I O L [3]44G P I O T [0]196D I [1]199D I [2]200D I [3]201G P I O R [0]129A V D D _R X S52A V D D _T A G C61A V D D _R X V59A V D D _M I 149A V D D _M I 154V D D C 242G N D 110G N D 135G N D 19AD[0]/DI799G N D 172USB20_REXT161A V D D _U S B162USB20_DM 163USB20_DP 164G N D 165G N D P A D 257U41MST6X99GLC1370.1uFR45210051K R707R4461MC334 2.2uF R460NC R368100C1361nF 75318642RP39RP22X4C1400.1uFR472NCR23410K321D54BAV99C13347nF R45610KCE#1SO 2WP#3VSS4SI5SCK 6HOLD#7VDD 8U15PS25VF040C15410nF 75318642RP42100R4382.7K/NC R165100C13547nF R1271K C31647nF 47pF C23910KR655123Y114.318MHZR4451K75318642RP22100C3680.1uFR4322.7K/NCC4340.1uF C15747nF R454390_1%R167100C 366100p FC31747nF C1722.2nF 0.1uFC814C30947nF C333 2.2uF C4351uFC1420.1uFR42510K4.7K R170R48310075318642RP32RP33X4C15847nF A029A130A231A332A435A536A637A738A839A940A10/AP 28A1141DQ02DQ14DQ25DQ37DQ48DQ510DQ611DQ713DQ854DQ956DQ1057DQ1159DQ1260DQ1362DQ1463DQ1565BA026BA127CS 24RAS 23CAS 22WE 21LDM 20UDM 47LDQS 16UDQS 51CKE 44CLK 45CLK 46MVDD 1MVDD 18MVDD 33VDDQ 3VDDQ 9VDDQ 15VDDQ 55VDDQ 61VSS34VSS 48VSS 66VSSQ 6VSSQ 12VSSQ 58VSSQ 64VREF 49VSSQ 52NC 14NC 17NC 19NC 25NC 43NC 53NC 50NC 42U12HY5DU281622ET-4R17222KC1390.1uFP射频信号From U29To CON6SIFP 5VIFM 5SIFM 55S D A _T C L _E X TDCR-ON/OFFPW CTL _ON_PBACK _SYS_RST _复位电路YUV2YUV1HDMI_SW2/SCL HDMI_SW1/SDA HDMI_SW2/SCL HDMI_SW1/SDATitleNot 5V-tolerantTitleTitle。

【关键字】精品168P-P47TTS-00维修手册一、概述本电源成本低廉，为E60项目超薄LED TV 专用电源，具有拓扑结构简洁、性能稳定、待机损耗低等特点。

二、产品主要规格三、环境条件四、电气特性五、安规及EMC特性六、常见故障维修案例及芯片引脚功能简介1、芯片引脚功能简介ST6599有以下性能特点：1、在无负载和低负载时，PFM的频率会线性降低至待机模式以实现低功耗，同时提供稳定的输出电压。

2、内建同步斜率补偿电路，可保证连续工作模式下电流回路的稳定性。

3、内建电压补偿电路可在一个较大的AC输入范围内实现功率限制控制，并提供过载、短路保护功能。

此外，还设有低电压锁定（UVLO)功能，使工作更稳定、可靠。

4、具有图腾柱（即推动输出电路输出极）可实现良好的EMI。

下面我们就来详细的了解6599这个芯片的功能，各引脚的作用以及外围电路主要参数。

维修简介：各引脚功能说明引脚一：Css ----- 软启动脚该脚位采用的参数为对地电解电容2.2UF/50V,与4脚间电阻为2.2K。

引脚二：DELAY--- 延迟脚该脚位采用的参数为对地电阻,对地聚脂电容0.01UF（103）/60V。

引脚三：CF-----------谐振脚该脚采用的参数为对地聚脂电容0.00047UF(471)/2KV。

引脚四：RFmin-----反应脚该脚位采用的参数为对地电阻18K，与反应电路中光耦二次侧上端之间接电阻3.9K。

引脚五：STBY------脉冲模式控制极限脚该脚位采用的参数为与4脚之间接1K电阻。

引脚六：ISEN-------电流传感端脚该脚位采用的参数为对地电阻220欧，对地电容0.047UF(473)/60V。

引脚七：LINE-------在线检测端脚该脚位采用的参数为与13脚（供电）之间接12K电阻，对地接2.4K电阻和0.1UF(104)。

引脚八：DIS---------控制脚该脚位采用的参数为接地。

引脚九：PFC_STOP----PFC检测脚引脚十：GND-------接地脚该脚位为芯片接地脚。
